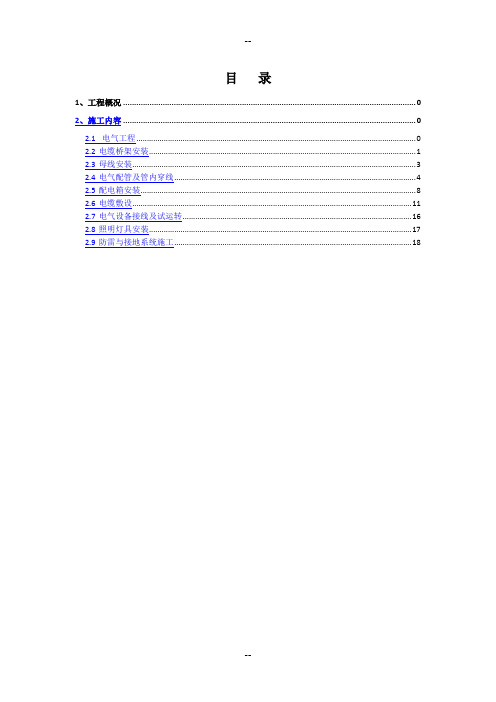

目录1、工程概况 02、施工内容 02.1电气工程 02.2电缆桥架安装 (1)2.3母线安装 (3)2.4电气配管及管内穿线 (4)2.5配电箱安装 (8)2.6电缆敷设 (11)2.7电气设备接线及试运转 (16)2.8照明灯具安装 (17)2.9防雷与接地系统施工 (18)1、工程概况**国际财富中心二期位于虹桥路、红宝石路当中，本项目为上海**新区一、二区商务分区9-3地块项目发展，总建筑面积187702.32 m2，其中办公74046.77 m2、商业46472.95 m2、地下室67182.6 m2。
项目由一栋甲级办公塔楼和商业餐饮裙房组成。
办公塔楼的最高高度为140.20m，建筑高度（屋面）为131.85 m。
商业餐饮裙房最高高度为43.15 m，建筑高度（屋面）为39.65 m。
地上最高办公塔楼为30层，商业餐饮裙房为B1F-7F。
地下4层。
2、施工内容2.1 电气工程2.1.1 供配电系统：本工程施工范围为低压配电柜出线起，采用三相五线封闭式母线槽或XLPE 交联聚乙烯电力电缆经电缆托盘至各楼层配电间。
低压配电主要采用放射式及树干式相结合的供电方式。
对重要用电和容量大的用电设备采用放射式；对各楼层的照明和电力空调系统采用树干式供电；对一些不重要和小容量用电设备采用链式供电；消防控制室、消防水泵、消防电梯、防排烟风机、应急照明等重要用电设备采用二路供电，末端自动切换，其中一路来自柴油发电机。
强电系统包括用于办公楼二台1600kV A柴油发电机组，用于商业裙房二台2000kV A柴油发电机组，均安装于地下一层。
2.1.2 线路敷设：所有电缆桥架和线槽支架采用二次镀锌保护，两路电源供电的电缆原则上敷设在两组桥架（线槽）内，如敷设在一组内需设防火分隔。
从楼层配电间配电箱至各分配电箱的支干线采用电缆沿桥架在吊顶内敷设或采用导线穿线槽或穿管在吊顶和楼板内暗敷。
由配电柜（箱）引出配线沿桥架至末端，经控制箱至用电设备再穿管，地下室、人防区、裙房屋顶处采用镀锌钢管，其它采用电线管。
复兴地块办公用房项目安全文明施工方案201596

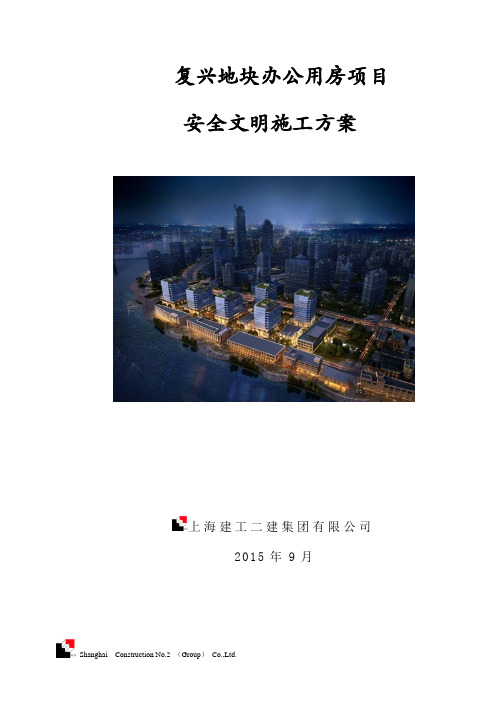

复兴地块办公用房项目安全文明施工方案上海建工二建集团有限公司2015年9月（审批表粘贴处）施工方案审批表粘贴页说明1、项目应严格按照国家和地方现行的法律、法规、规范、标准、规定及上海建工集团股份有限公司和上海建工二建集团有限公司的有关技术管理规定执行。
2、方案中加粗、突显、打着重号的内容，项目部应严格执行，不得改动。
3、二建集团施工组织设计（施工大纲）、施工方案实行三级审批制度，根据工程项目实际情况二建集团总工程师可授权指定的技术负责人负责审批，同时只需工程公司/总承包部/分公司审批的施工组织设计（施工大纲）、施工方案可由其提请或由二建集团提出升级审批。
经审批通过后的方案，项目工程师应按规定进行方案交底，并作好交底记录工作。
4、工程项目部各部门应根据施工方案进行细化、深化，并经项目工程师审核后执行。
5、经审批通过的方案发生变更、调整时，应按下列要求执行：1）方案发生重大变化时（如设计图纸的重大调整、施工边界条件的重大改变、施工工艺的重大变更等），应重新编制施工方案，并上报审批；2）方案发生局部调整时，工程项目部可采用施工方案变更单的形式进行方案调整，调整内容未涉及重大危险源时可由工程公司/分公司/总承包部审批，涉及重大危险源时应报二建集团审批。
6、二建集团“四令”管理实行四级签发制度，主要内容如下：1）沉桩（槽）工程开工令：所有沉桩（槽）工程开工令均应在沉桩（槽）资料齐全，并通过监理验收后，正式沉桩前由专业施工单位填写，报工程项目部、工程公司/分公司/总承包部、二建集团审批。
2）挖土工程开工令：项目部在通过“开挖条件验收”后，正式开挖前由项目部填写，挖土深度小于3m（不含3m）应由工程公司/分公司/总承包部总工程师签发；挖土深度大于3m应由二建集团总工程师签发。
3）混凝土浇灌令：项目部一次连续浇捣混凝土1000m³以内（不含1000m³）由项目工程师签发；一次连续浇捣混凝土5000m³以内（不含5000m³）应由工程公司总工程师签发；一次连续浇捣混凝土10000m³以内（不含10000m³）应由二建集团总工程师签发；一次连续浇捣混凝土10000m³以上（含10000m³）应由上海建工集团股份有限公司总工程师签发。

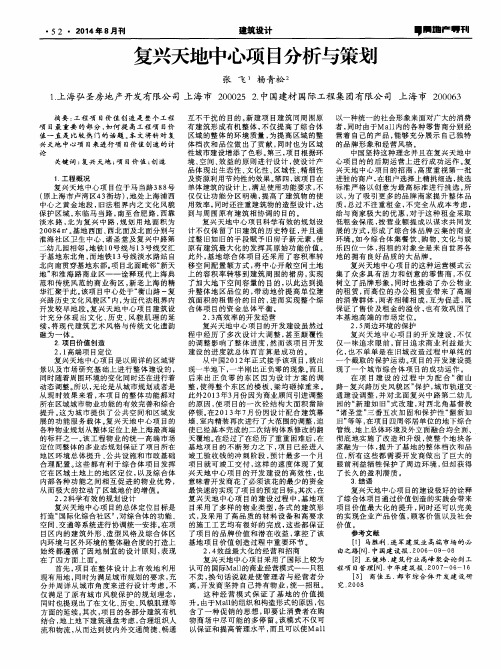

复兴天地中心项目分析与策划
建筑设计 ■■地产＿刊 源自复兴天地中心项 目分析与策划
张 飞 杨 青 松 ｚ
１ ． 上 海弘圣房地 产开发有限公 司 上海市 ２ ０ ０ ０ ２ ５ ２ ． 中国建材 国际工程 集 团有 限公 司 上海 市 ２ ０ ０ ０ ６ ３
摘要 ： 工 程 项 目价 值 创 遣是 整 个 工 程 互 不 干 扰 的 目的 。 新建 项 目建筑 同周 围 原 项 目最 重要 的 部 分 ， 如何 提 高 工 程 项 目价 有 建筑 形成 有 机 整 体 ， 不 仅提 高 了 综 合体 值 一 直是 比 较 热 门的 话 题 。 本 文 将 针 对 复 区 域 的 整 体 的 环 境 质 量 ， 为提 高 区域 的整 兴 天地 中心 项 目来进 行项 目价 值 创造 的讨 体 档 次 和 品 位 做 出 了贡 献 ， 同 时 也 为 区 域 论 性 城市 建 设增 添 了 色彩 。 第三 ， 项 目根 据环 关键词 ： 复兴 天地 ； 项 目价 值 ； 创 造 境、 空间、 效益的原则进行设计 ， 使设 计 产 品体现出生态性 、 文化 性 、 区域 性 、 精 细 性 １ ． 工程概 况 及 资源 利 用节 约 性 的效 果 。 第 四， 该项 目在 复 兴 天地 中心 项 目位 于 马 当路 ３ ８ ８ 号 单 体建 筑 的设 计 上 ， 满 足 使用 功 能 要 求 ， 不 （ 原 上 海 市 卢 湾 区４ ３ 街坊 ） ， 地 处 上 海 浦 西 仅 仅 让 功 能 分 区 明 确 ， 提 高 了 建 筑 物 的使 中心 之 黄 金 地 段 ， 旧法 租 界 内 之 文 化 风 貌 用 效率 ， 同 时还 注 重建 筑 物 的 造型 设 计 ， 达 保 护 区域 ， 东 临马 当路 ， 南至合肥路 ， 西 靠 到 与 周 围 原 有 建 筑 相 协 调 的 目的 。 淡水路 ， 北 为复兴 中路 ， 规 划 用 地 面 积 为 复 兴 天地 中心 项 目科 学 有 效 的规 划设 ２ ０ ０ ８ ４ 。 基地西面、 西北 面 及 北 面分 别 与 计 不 仅 保 留 了 旧建 筑 的历 史特 征 ， 并 且 通 使 淮 海 社 区 卫 生 中心 、 诸 圣 堂 及 复 兴 中路 第 过 整 旧如 旧 的手 段 赋 予 旧房 子 新 元 素 ， 二幼 儿 园相 邻 。 地铁 ｌ ０ 号线与 ｌ ３ 号 线 交 汇 原 有 建 筑 最 大 化 的发 挥 其 原 始 功 能 价 值 。 于 基 地 东北 角 ， 而 地铁 ｌ ３ 号 线 淡水 路 站 自 此外 ， 基 地 综 合 体 项 目还 采 用 了容 积 率 转 北 向 南贯 穿 基地 东 部 。 项 目北 面 毗邻 “ 新 天 移 空 间配 置 额 方 式 ， 将 中心 开 敞 空 间 土 地 地” 和淮 海 路 商 业 区一 一 诠 释 现 代 上 海 典 上 的 容 积 率 转 移 到 建 筑 周 围 的裙 房 ， 实 现 范和传统风范的商业街 区， 新 老 上 海 的 精 了加 大 地 下 空 间 容 量 的 目 的 ， 以此 达 到 提 华 汇 聚于 此 。 该 项 目中心 处 于 “ 衡 山 路 一复 升 整 体 地 区 品位 的 ， 带 动 地 价 提 高 单 位 建 兴路 历 史 文 化 风貌 区 ” 内， 为近 代 法 租界 内 筑 面 积 的租 售 价 的 目的 ， 进 而 实 现 整 个 综 开发较早地段 。 复 兴 天 地 中心 项 目建 筑 设 合 体 项 目的 资 金 总 体 平 衡 。 计充 分体现 出文化 、 历 史、 风 貌 肌 理 的 延 ２ ． ３ 高效 率 的开 发 经 营 续， 将 现 代 建 筑 艺 术 风 格 与 传 统 文 化 遗 韵 复 兴 天地 中心 项 目的开 发 建 设 虽 然过 融为一体 。 程 中经 历 了多 次 设 计 大 调 整 ， 甚 至 颠 覆 性 ２ 项 目价值创 造 的调 整 影 响 了整 体 进 度 ， 然 而 该 项 目开 发 ２ ． １ 高 端 项 目定 位 建 设 的进 度 就 总 体 而 言 算 是 成 功 的 。 复 兴 天地 中心 项 目是 以周 详 的 区域 背 从 中国 ２ ０ ｌ ２ 年 正 式 接手 该 项 目 ， 就出 景 以及 市 场 研 究 基 础 上 进 行 整 体 建设 的 ， 现 一 半地 下 ， 一 半 刚 出 正 负零 的 现象 。 而且 同时 随着 周 围 环 境 的变 化 同 时还 在 进行 着 后 来 出 正 负 零 的 东 区 因 为 设 计 方 案 的调 动 态 调整 。 所 以， 无论 是 从 城市 规 划 或者 是 整 ， 使得整个东区的楼板 、 梁均砸掉重来。 从 现 时效 果 来 看 ， 本 项 目 的整 体 功 能 都 对 此 外２ ０ １ ３ 年３ 月 份 因为 商 业 顾 问 引进 调 整 所 在 区域 城 市 物 业功 能的 有 效完 善 和 综合 的原 因 ， 使 项 目的一 次 砼 结 构 大 面积 凿 除 提升 。 这 为 城 市 提 供 了公 共 空 间和 区域 发 停 顿 。 在２ ０ １ ３ 年７ 月份 因设 计配 合 建 筑 幕 展 的 功 能 服 务 载体 。 复 兴 天 地 中心 项 目的 墙 、 室 内精 装再 次进 行 了 大范 围的调 整 ， 迫 各 种 物业 规 划 从 整体 定位 上 是上 海 最 高端 使 已经 基本 完 成 的二 次结 构 体 系修 改 的翻 的标 杆 之 一 。 该 工 程 物 业 的统 一 高 端 市 场 天覆 地 。 在 经 过 了在 经历 了重 重 困难 后 ， 在 项 目 已经进 入 定 位 同整 体 的 多 业态 规 划 保 证 了项 目所 在 基 地 项 目的 不 断 努 力 之 下 ， 预 计 最 多一 个 月 地 区环 境 总体 提 升 、 公 共 设 施 和 市 政基 础 竣 工验 收钱 的冲 刺 阶 段 ， 合 理 配置 。 这 些 都 有 利 于 综合 体 项 目发挥 项 目就 可 竣 工 交 付 ， 这 样 的速 度 体 现 了复 它 在 区域 土地 上 的地 区 定 位 ， 以及 综合 体 兴 天地 中 心 项 目的 开 发 建 设 的 高 效 性 ， 也 内部 各 种 功 能之 间 相互 促 进 的 物 业 优 势 ， 意 味着 开 发商 花 了必 须 该 花 的最 少 的 资金 从而 极 大 的拉 动 了 区域 地 价 的增 值 。 最快 速 的 实 现 了项 目的预 定 目标 。 其次 ， 在 ２． ２ 科学 有 效 的规 划设 计 复 兴 天地 中 心 项 目的 建 设 过 程 中 ， 基 地 项 复 兴 天 地 中 心项 目的 总 体 定位 目标 是 目采 用 了 多 样 的 物 业 类 型 ， 各 式 的建 筑形 打造 “ 国 际化 综合 社 区 ” ， 对综 合 体 的功 能 、 式， 及 采 用 了高 品 质 的 材料 设 备 和高 要求 空间、 交通 等 系统 进 行 协调 统 一 安 排 。 在 项 的 施 工 工 艺 均 有 很 好 的 完 成 ， 这 些 都 保 证 目区 内 的 建 筑 外 形 、 造 型 风格 及 综 合 体 区 了 项 目的 品 牌 价 值 和 潜 在 收 益 ， 掌 控 了该 内环 境 与 区外 环 境 的 整体 融 合 度 的打 造 上 基 地 项 目价值 创 造 过 程 中重要 环 节 ２ ． ４ 效益 最 大 化 的 经营 和 招 商 始 终 都 遵 循 了 因地 制 宜 的设 计 原 则 ， 表 现 在 了 四方 面 上 面 。 复 兴 天地 中心 项 目采 用 了国 际上 较为 首先 ， 项 目在 整 体 设 计 上 有 效 地 利 用 认 可 的 国际Ｍａ ｌ ｌ 的商 业 经 营模 式一 一 只 租 换 句 话 说 就 是 使 管 理 者 与 经营 者 分 现 有 用地 ， 同 时为 满足 城 市 规 划 的要 求 ， 充 不 卖 ， 开 发 商 坚 持 自 己持 有 物 业 ， 统一招租 。 分并周详从城市角度来进行设计 考虑。 不 离 ， 这 种 经 营 模 式 保 证 了 基 地 的 价 值 提 仅 满 足 了原 有 城 市 风貌 保 护 的规 划理 念 ， 由于 Ｍａ ｌ ｌ 的组 织和 构 造形 式 的 原 因 ， 包 同时 也提 现 出了在 文化 、 历 史、 风貌 肌 理等 升 。 即要 让 消 费者 在购 方面的延续。 其次 ， 项 目的各 部分 建 筑 有机 含 了 一种 促 销 的 思 想 ， 结合 ， 地 上 地 下建 筑 通 盘 考虑 ， 合理 组 织 人 物商 场中尽 可能的多停 留。 该模 式不仅可 而 且 可 以使 Ｍ ａ ｌ ｌ 流和 物 流 ， 从 而达 到使 内外交 通 简捷 、 畅 通 以保 证 和 提 高 管 理 水 平 ，
机电管线安装预留预埋施工方案
机电管线安装预留预埋施工方案目录一、项目概述 (2)1. 项目背景介绍 (2)2. 工程目标及重要性 (3)二、施工准备工作 (4)1. 施工队伍组织 (5)1.1 人员配置与分工 (6)1.2 培训与技能提升计划 (7)2. 施工材料准备 (8)2.1 材料需求计划 (8)2.2 材料验收标准与流程 (10)三、机电管线安装预留预埋原则及工艺流程 (11)1. 安装预留预埋原则 (12)1.1 安全性原则 (13)1.2 可靠性原则 (14)1.3 便捷性原则 (15)2. 安装工艺流程图 (16)2.1 管道安装工艺流程图 (17)2.2 电缆桥架安装工艺流程图 (17)四、关键施工技术方案及质量控制措施 (18)一、项目概述本次施工项目是关于机电管线安装预留预埋的施工方案，该项目旨在确保机电管线在建筑物内的安装工作高效、准确、安全地进行，同时满足未来维护和升级的需求。
项目涵盖了从设计规划到施工完成的整个流程，包括预留预埋位置的确定、管线材料的选择、施工队伍的组织、施工过程的监控以及质量控制等多个环节。
本方案的主要目标是确保机电管线安装工程的顺利进行，提高工程质量和效率，降低风险和成本。
我们致力于在现有条件下，寻求最优的解决方案，以确保机电系统的正常运行，为建筑物的长期运营提供可靠保障。
1. 项目背景介绍随着现代工业技术的飞速发展，机电管线作为建筑物内部不可或缺的基础设施，其设计与安装质量直接关系到整个工程的安全、稳定与高效运行。
在当前的建筑市场中，随着甲方对智能化、绿色环保、节能减排等要求的不断提高，机电管线安装工程的复杂性和专业性也在逐步攀升。
本施工方案旨在针对某一大型商业综合体的机电管线安装工程，详细规划预留预埋的施工流程、方法及技术要点。
该商业综合体不仅包含多层办公空间、大型购物中心、酒店等多个功能区域，而且对消防、空调、给排水等关键系统的管线布局和敷设有着极高的要求。
制定一套科学合理的机电管线预留预埋施工方案显得尤为重要。
电气配管及管内穿线施工要点【精编版】
电气配管及管内穿线施工要点(1)施工流程a.暗管敷设的施工程序为:施工准备→预制加工管煨弯→测定盒箱位置→固定盒、箱→管路连接→变形缝处理→接地处理b.明管敷设的施工程序为:施工准备→预制加工管煨弯、支架、吊架→确定盒、箱及固定点位置→支架、吊架固定→盒箱固定→管线敷设与连接→变形缝处理→接地处理c.塑料电气暗管敷设的施工程序为:施工准备→预制加工管弯制→测定盒箱位置→固定盒、箱→管路连接→变形缝处理d.塑料电气明管敷设的施工程序为:施工准备→确定盒、箱及固定点位置→支架、吊架制作安装→管线敷设与连接→盒箱固定→变形缝处理e.管内穿线施工程序:施工准备→选择导线→穿拉线→清扫管路→放线及断线→导线与带线的绑扎→带护口→导线连接→导线焊接→导线包扎→线路检查绝缘摇测(2)主要施工方法和技术措施1)暗管敷设a.暗管敷设的基本要求为:敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理;电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不应小于15mm;埋入地下的电线管路不宜穿过设备基础。
b.预制加工:●镀锌钢管管径为20mm及以下时，用拗棒弯管;管径为25mm及其以上时，使用液压煨弯器;塑料管弯制应采用配套弹簧进行操作。
●管子切断:钢管用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。
切割断口处应平齐不歪斜，管口刮锉光滑、无毛刺，管内铁屑除净。
塑料管采用配套截管器操作。
●钢管套丝:钢管套丝采用套丝板，应根据管外径选择相应板牙，套丝过程中，要均匀用力。
c.测定盒、箱位置:根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找正，标出盒、箱实际尺寸位置。
d.固定盒、箱:先稳定盒、箱，然后灌浆，要求砂浆饱满、平整牢固、位置正确。
现浇混凝土板墙固定盒、箱加支铁固定;现浇混凝土楼板，将盒子堵好随底板钢筋固定牢，管路配好后，随土建浇灌混凝土施工同时完成。
华丽家族复兴天地中心预付费管理系统的应用
Acrel-3000预付费电能管理系统在华丽家族复兴天地中心的应用戴金花江苏安科瑞电器制造有限公司江苏江阴214405摘要：介绍华丽家族复兴天地中心，采用智能预付费电度表、智能断路器，采集各租户实时用电量。
系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-3000型预付费电能管理系统实现各租户用电的实时监控和管理。
关键词：复兴天地;预付费电能表;Acrel-3000;安科瑞;概述卢湾区华丽家族·复兴天地中心位于马当路388号，地处上海浦西中心之黄金地段，北面毗邻“新天地”和淮海路商业区——诠释现代上海典范和传统风范的商业街区，新老上海的精华汇聚于此。
华丽家族·复兴天地中心规划用地面积为20084平方米，由一幢二十七层公寓式办公、七层酒店式办公及多幢二~三层商业裙房及五层地下室组成。
周边环境商业氛围浓厚，集休闲、娱乐、购物、办公于一体。
小区内部设中央步行街以及步行区小广场，在局促繁华的市区里倍增空间，于栉次鳞比的广厦间开拓视野。
本项目分为A1、A2、A3、A4四栋楼，每栋楼每层设置1间强电间，供给该楼层所有的租户用电。
需求分析为实现整个群体建筑智能化管理，需实时监测楼层的租户实现预付费电能管理，具体功能如下：1).预付费仪表数据实时显示;2).预付费仪表远程电费充值;3).电费充值记录查询;4).电费不足，界面报警;5).远程抄表;电能管理;6).运行事件报警、记录及查询打印功能;7).设备通讯异常实时采集显示;8).用户权限管理。
2系统方案安科瑞Acrel-3000预付费电能管理系统根据华丽家族复兴天地中心实际情况进行组网设计，在A1楼B3层弱电间设置通讯采集箱，用于采集A1楼内所有预付费仪表数据，同时通过单模4芯光纤上传数据至监控主机;在A4楼B3层弱电间设置通讯采集箱，用于采集A3、A4楼内所有预付费仪表数据，同时通过单模4芯光纤上传数据至监控主机;在A2楼二层物业办公室设置通讯采集器，用于采集A2楼内所有预付费仪表数据，同时接收A1、A3、A4楼单模4芯光纤上传的数据。
新天地商业中心综合住宅楼施工组织设计完整版
新天地商业中心综合住宅楼施工组织设计完整版目录1、编制依据 (1)2、工程概况 (4)3、施工部署 (5)4、检验批的划分 (10)5、工程测量 (14)6、要紧分项工程施工方法和技术措施 (15)6.1、降水工程 (15)6.2、土方工程 (19)6.3、模板工程 (23)6.4、钢筋工程 (30)6.5、混凝土工程 (38)6.6、砌筑工程 (48)6.7、装饰工程 (53)6.8、屋面工程 (77)6.9、脚手架工程 (90)7、季节性施工保证措施 (95)7.1、雨季施工措施 (96)7.2、夏季施工措施 (99)7.3、冬季施工措施 (99)7.4、越冬爱护措施 (103)8、“四新”技术的应用 (105)9、质量通病的预控及防治 (105)10、安装工程与土建施工配合 (108)11、创优质量操纵措施 (110)12、安全生产保证措施 (125)13、文明施工与环境爱护措施 (142)14、施工工期保证措施 (148)15、成品爱护措施 (151)16、降低成本措施 (156)附表附图1.编制依据1.1九三新天地商业中心综合住宅楼1号楼工程施工合同。
1.2工程结构及建筑施工图纸。
1.3引用规范：1.3.1《黑龙江省建筑安装工程施工技术操作规程》（1～4册）1.3.2《工程测量规范》（ＧＢ50026－93）1.3.3《混凝土结构设计规范》（ＧＢ50010－2002）1.3.4《砌体结构设计规范》（ＧＢ50003－2002）1.3.5《屋面工程》（ＤＢ23722－2003）1.3.6《建筑地面工程》（ＤＢ23718－2003）1.3.7《建筑装饰装修工程》（ＤＢ23712－2003）1.3.8《组合钢模板技术规范》（ＤＢ50214－2001）1.3.9《统一标准》（ＤＢ23711－2003）1.3.10《简明施工运算手册》（第二版）1.3.11《建筑抗震设计规范》（ＧＢ）1.3.12《建筑结构荷载规范》（ＧＢ）1.3.13《建设工程施工现场供用电安全规范》GB1.3.14《建筑施工安全检查标准》JGJ59-991.3.15《简明施工运算手册》（第二版）1.3.16《质量、环境、职业健康安全治理程序文件》1．4要紧图集1．4．1《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）1．4．2 《住宅建筑构造》（03J930-1）2、工程概况2.1差不多概况九三新天地商业中心综合住宅楼1号楼位于农垦九三分局二马路。
国网北京市电力公司_企业报告(业主版)
首都机场电气施工方案
首都机场T2航站楼吉野家+花家怡园装修电气施工方案第一章、施工方案 (3)第一节、编制依据 (3)一、编制说明 (3)二、编制原那么 (3)三、相关标准、法规、标准 (3)第二节、工程概况 (5)第三节、电气概况 (5)一、电气工程概况 (5)第二章、电气工程施工方案 (9)一、电线敷设及接线 (9)二、配电箱安装 (10)三、桥架安装 (12)四、电气配管 (15)五、电线穿管和线槽敷线 (17)六、电缆沟内电缆敷设 (19)七、照明器具安装 (21)八、开关、插座安装 (24)九、通电运行 (24)第三章、平安临时用电措施 (25)一、平安用电管理 (25)二、平安用电技术要求 (26)三、施工技术细那么 (28)第四章、机械设备平安使用措施 (33)一、现场施工机械管理 (33)二、平安技术检查 (34)三、其他中小型机械平安使用 (35)七、特种施工机械、设备的平安管理 (36)第一章、施工方案第一节、编制依据一、编制说明编制施工组织设计之前，通过对首都机场T2航站楼吉野家+花家怡园精装修工程施工全套图纸、招标文件及施工现场实际踏勘、工期、质量目标、工程特点的认真分析，以及对环境、交通等各种情况的深入研究，并结合以往同类工程的施工经验，公司组织各专业技术负责人共同研究、论证首都机场T2航站楼吉野家+花家怡园精装修工程中所涉及到的主要施工方案，要求方案精益求精，充分了解设计意图，特出装修风格，力求做到所编制的本工程施工组织设计针对性突出、可操作性强、措施严谨。
二、编制原那么1、在充分理解招标文件与设计图纸及认真勘察施工现场的根底上采用平安、合理、可行、经济的施工方案。
2、合理划分施工区段，施工进度安排均衡、高效。
3、保护环境、文明施工。
施工全过程对环境影响最小、占用场地最少，严格控制施工现场扬尘，并有周密的环境保护措施。
4、严格贯彻“平安第一〞的原那么。
5、确保工程质量和工期，采取合理措施压缩工期。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复兴天地中心安装电气配管工程施工组织设计目录第一章工程概况 (3)1.1 工程概况 (3)1.2 施工环境及条件 (3)1.3 项目管理特点及总体要求 (4)第二章工程项目的组织机构 (5)2.1项目管理机构配备情况表 (5)2.2 安装工程项目组织管理体系 (6)2.3安装工程项目部管理人员配备 (6)2.4质量组织管理体系 (7)2.5职业健康安全组织管理体系 (8)2.6施工环境组织管理体系 (9)第三章工程项目管理目标 (10)3.1工程质量目标 (10)3.2 职业健康安全目标 (10)3.3 施工环境目标 (10)第四章施工部署 (11)4.1 项目进度目标 (11)4.2劳动力使用计划 (11)4.3机械设备配备计划 (12)4.4材料供应计划 (13)4.5项目管理总体安排 (13)第五章施工方案 (14)5.1 电气工程安装技术方案 (14)第六章施工进度计划 (21)6.1施工进度编制原则 (21)6.2 本工程安装施工进度计划及进度节点控制 (21)第七章资源供应计划 (23)7.1劳动力需求计划 (23)7.2主要材料和周转材料需求计划 (23)7.3机械设备及检测设备需求计划 (24)第八章施工准备工作计划 (25)8.1技术准备 (25)8.2 施工现场准备 (25)8.3 作业队伍和管理人员的准备 (26)8.4 物资准备 (27)第九章施工平面图 (28)第十章技术组织措施计划 (28)10.1 保证进度目标和措施 (28)10.2 保证质量目标和措施 (30)10.3保证安全目标和措施 (38)10.4 保证季节施工的措施 (41)10.5 保护环境的措施 (42)10.6 文明施工措施 (43)第十一章项目风险管理 (45)11.1环境因素识别及重要环境因素清单 (45)11.2危险源辨识和重大/不可容许风险清单 (45)11.3风险管理重点、防范对策及管理责任 (46)第十二章信息管理 (48)12.1建立与项目相适应的信息流通系统 (48)12.2信息中心的建立规划 (48)12.3 项目管理软件的选择与使用规划 (49)12.4信息管理实施规划 (49)第一章工程概况1.1 工程概况1、华丽家族·复兴天地中心项目，地处上海市中心，毗邻新天地与淮海路核心商业圈，位于旧法租界内的历史风貌保护区。
基地东临马当路，南靠合肥路，西靠淡水路，北至复兴中路。
整个街坊面积为22635平方米，其中本项目规划用地面积为20084平方米。
2、本项目主要功能是办公与商业，其中28层的A1公寓式办公楼位于基地西南侧，6层的A2酒店式办公楼位于基地西侧，基地东侧为3层的A3、A4商业。
整个基地地下五层，其中地下一层、二层主要功能为商业，地下三层至地下五层为停车库及设备机房等配套设施。
总建筑面积为137442平方米，其中地下64975平方米，地上72467平方米。
地下室埋深23.10米，A1楼总高99.25米，A2楼总高24米，A3、A4楼总高17.35米。
施工工期为 1095天。
2、本工程开发商：弘圣房地产开发有限公司3、本工程设计方：华东建筑设计研究院有限责任公司。
4、本工程监理方：上海申邑工程咨询有限公司5、本工程施工方：龙元建设集团股份有限公司1.2 施工环境及条件场地西侧为已建使用中的淮海街道社区卫生服务中心，规划用地西北角为建成于1925年的基督教诸圣堂，规划用地内含北侧已建的复兴中路第二幼儿园。
地铁13号线由本基地东侧地下纵向穿过，地铁马当路站在本基地中有三个出入口。
本工程为丙类建筑，A1公寓式办公楼为标准设防类建筑，采用框架—剪力墙结构体系。
地下一层以上框架、剪力墙抗震等级为二级，之下抗震等级为三级。
A2酒店式办公、A3、A4商业楼采用框架结构体系，抗震等级均为三级，地下一层抗震等级：⑩左侧均为二级，⑩右侧及地下二层以下抗震等级均为三级。
楼层高低跨构件抗震等级提高一级，建筑结构安全等级为二级，设计使用年限为50年。
1.3 项目管理特点及总体要求本工程系高档酒店式办公楼和商业建筑，总承包工程的质量要求为须获得“白玉兰”奖。
土建、安装施工均须达到高质量；并确保使用的可靠性和安全性并保证建筑、装饰、安装工程三者的整体美观协调，对设备安装工程的工程质量、施工安全、环境保护等诸多方面均提出较高的要求。
项目部建立强有力的管理班子，采取科学合理的管理方法，加强管理力度，并且能在特殊、紧急情况下灵活机动、改变策略及时应对，以质量管理体系为主线，环境和职业健康安全管理为重点的原则，确保工程质量和工期目标的实现。
第二章工程项目的组织机构2.1项目管理机构配备情况表2.2 安装工程项目组织管理体系2.3安装工程项目部管理人员配备华丽家族·复兴天地中心工程安装工程给排水、电气、安装施工项目管理部，管理部设项目经理1人，项目技术负责人1人（鲍光耀），材料员、安全员、质检员各1人，管道专业施工员1人（徐章明）、电气专业施工员1人（赖位权），分别负责管理各专业的施工。
2.4质量组织管理体系2.5职业健康安全组织管理体系2.6施工环境组织管理体系第三章工程项目管理目标3.1工程质量目标工程总体质量目标：本工程系高档酒店式办公楼和商业建筑，总承包工程的质量要求为须获得“白玉兰”奖，工程一次性验收合格通过，包括电气、给排水、通风分部一次性验收合格率100%。
工程按期交付，并保证资料齐全达标。
3.2 职业健康安全目标安全生产目标：安全合格，一般工伤事故控制在千分之一以内，杜绝重伤以上工伤责任事故和重大机械事故。
3.3 施工环境目标1、施工环境目标：确保施工及生活废弃物合理回收或排放，对施工污染源进行综合防治消除污染。
2、施工环境指标：施工现场噪音控制在70分贝以内，废物、废水标准排放，相关方投诉为零。
第四章施工部署4.1 项目进度目标开、竣工日期：确保工程总施工合同工期。
4.2劳动力使用计划根据各施工阶段初步制定劳动力使用计划表，见表4-1，各施工队伍按各阶段实际情况配备不同工种，随着工作量和进度计划的调整，其施工人员亦可进行增添，做到事先计划，以保证工程顺利开展。
劳动力投入计划表表4-1单位：人4.3机械设备配备计划根据本安装工程对机械设备、测试仪器仪表的需求，项目部初步制定机械设备计划及主要测试仪表仪器配置表，分别见表4-2和表4-3。
施工机械设备一览表表4-2主要测试仪表仪器配置表表4-34.4材料供应计划根据工程进度计划，工程所需材料由甲方、公司和项目部共同提供。
除甲供材料以外，项目部所需主要材料由公司向合格供应商采购，辅助材料由项目部向合格供应商自行采购。
4.5项目管理总体安排1、开工前，选聘项目管理班子，调遣劳动力，集结各种施工资源。
2、开工时，项目班子、施工人员及其它施工资源按时到位。
3、开工后，了解掌握项目实施情况，与业主、总包方保持密切联系。
4、每个月组织一次对项目现场的进度、质量、安全、文明施工及配合协调的大检查。
5、出现紧急和必要情况，应业主要求或经业主同意，采取特殊措施：（1）调整变动项目班子（2）调遣施工后备梯队第五章电气工程安装施工方案5.1电气工程安装技术方案5.1.1工程概述本工程电气配管包括建筑物防雷、接地系统、安全措施及照明、火灾自动报警联动配管。
一建筑物防雷、接地系统1、建筑物防雷①建筑物的防雷装置应满足防直击雷，防雷电感应及雷电波的侵入，并设置总等电位联结。
②接闪器在屋顶采用25*4热镀锌扁钢沿女儿墙、屋脊等处紧贴建筑物平面敷设避雷网，作接闪器。
屋顶避雷带25*4镀锌扁钢连接组成不大于10m×10m或12m×8m的网格作避雷网。
在屋顶的太阳能热水器，需与避雷带或防雷引下线可靠焊接。
③引下线利用建筑物钢筋混凝土柱子或剪力墙内两根φ16以上主筋通长焊接作为引下线，引下线间距不大于25m。
④接地装置本工程采用TN-S系统接地工作制，设保护接地装置并与防雷接地装置合用作联合接地，联合接地利用基础桩基及底板内的钢筋做为自然接地体。
⑤引下线上端与避雷带焊接，下端与接地极焊接，建筑物四角的外墙引下线在室外地面上1.0m处设86型测试盒。
⑥建筑物超过45m时，每3层设置均压环，将该层结构圈梁中的钢筋连成一个闭合回路，同防雷装置引下线连接，并将玻璃幕墙窗上金属物直接或通过预埋件与防雷装置相连。
⑦凡突出屋面的所有金属构件、金属通风管、玻璃幕墙、户外设备、卫星天线、金属屋架等均与避雷带可靠焊接。
⑧建筑物电子信息系统的防雷保护等级为B级，在电梯配电系统突出屋面设备的配电/控制箱、各楼层总配电箱、消防安保中心、通信系统及其他弱电系统等配电箱中按要求设置SPD浪涌保护器。
⑨室外接地凡焊接处均应刷沥青防腐。
2、接地及安全措施①本工程防雷接地电阻要求不大于1Ω，电气设备的保护接地的接地极，要求接地电阻不大于1Ω，重复接地电阻不大于10Ω。
②凡正常不带电，而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。
③接地保护系统于变电所及弱电房内分别各自设置一组总接地装置，通过专放PE线与楼层强电房及弱电房内设置的接地终端装置及房内预留接地钢筋相连。
④在变/配电房内设置水平接地环形接地排，供高/低压变配电等设备接地并与接地终端排装置相连。
⑤在建筑物内应将下列导电体等电位联结，与总等电位联结采用BV-1×6mm PC20，禁止在金属管道上焊接。
PE、PEN电线电气装置接地极的接地干线建筑物内的水管、煤气管、空调管道等金属管道建筑物内的金属构件等导电体⑥另在卫生间、浴室等处设置局部等电位联结，等电位联结端子箱须与楼面钢筋可靠连接，卫生间、浴室内所有金属管子及金属物品均与此端子箱连接。
5.1.2配管施工一般步骤本工程根据土建施工计划将施工过程分为三个阶段：第一阶段为土建结构施工阶段，此阶段电气施工的任务是配合土建施工进行防雷接地电气联结，电气管路预埋及开关箱底盒预埋，孔洞预留；第二阶段为土建施工到结顶后进行全面安装阶段，施工任务是穿线、明管敷设线路连接、安装；第三阶段为接地测试验收阶段，并对遗漏及不合格要求部位进行整改、完善。
5.1.3施工工艺流程5.1.4施工方法及质量要求5.1.4.1电气配管一般要求5.1.4.1.1当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。
埋入建筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。
5.1.4.1.2电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10％。
5.1.4.1.3当电线保护管有拐弯时，视穿线难易情况，中间应增设接线盒，且接线盒的位置应便于穿线。
5.1.4.1.4电气保护管的管口和切口要平滑，不应有毛刺，钢管连接处的管内表面应平整、光滑。
