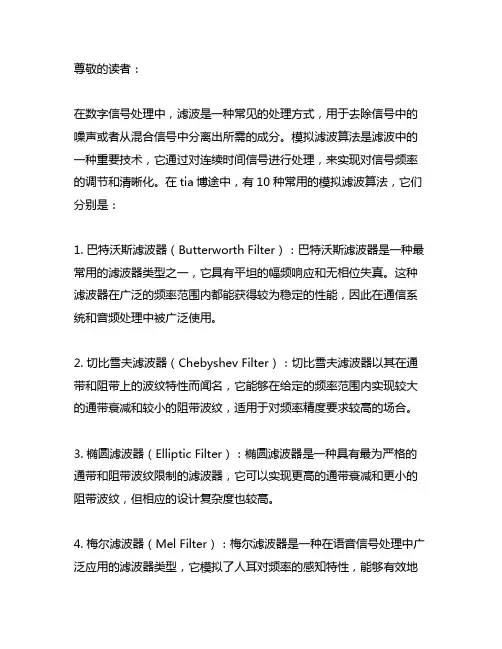

tia博途中10种常用模拟滤波算法
尊敬的读者：在数字信号处理中，滤波是一种常见的处理方式，用于去除信号中的噪声或者从混合信号中分离出所需的成分。
模拟滤波算法是滤波中的一种重要技术，它通过对连续时间信号进行处理，来实现对信号频率的调节和清晰化。
在tia博途中，有10种常用的模拟滤波算法，它们分别是：1. 巴特沃斯滤波器（Butterworth Filter）：巴特沃斯滤波器是一种最常用的滤波器类型之一，它具有平坦的幅频响应和无相位失真。
这种滤波器在广泛的频率范围内都能获得较为稳定的性能，因此在通信系统和音频处理中被广泛使用。
2. 切比雪夫滤波器（Chebyshev Filter）：切比雪夫滤波器以其在通带和阻带上的波纹特性而闻名，它能够在给定的频率范围内实现较大的通带衰减和较小的阻带波纹，适用于对频率精度要求较高的场合。
3. 椭圆滤波器（Elliptic Filter）：椭圆滤波器是一种具有最为严格的通带和阻带波纹限制的滤波器，它可以实现更高的通带衰减和更小的阻带波纹，但相应的设计复杂度也较高。
4. 梅尔滤波器（Mel Filter）：梅尔滤波器是一种在语音信号处理中广泛应用的滤波器类型，它模拟了人耳对频率的感知特性，能够有效地提取语音信号的特征参数。
5. 卡尔曼滤波器（Kalman Filter）：卡尔曼滤波器是一种递归滤波器，它可以根据动态系统的状态方程和观测方程，实现对系统状态的估计和预测，被广泛应用于导航、控制和信号处理领域。
6. 自适应滤波器（Adaptive Filter）：自适应滤波器是一种能够根据信号特性动态调整滤波参数的滤波器，它能够有效地抑制噪声和干扰，提高信号的质量和可靠性。
7. 小波滤波器（Wavelet Filter）：小波滤波器是利用小波变换进行信号处理的滤波器，它具有多尺度分析能力和良好的时频局部化特性，适用于非平稳信号和时变系统的分析和处理。
8. 快速傅里叶变换滤波器（FFT Filter）：快速傅里叶变换滤波器是利用快速傅里叶变换算法对信号进行频域分析和滤波的一种方法，它具有高效的计算性能和良好的频率分辨率。
三阶巴特沃斯低通滤波
三阶巴特沃斯低通滤波巴特沃斯（Butterworth）滤波器是一种常见的无失真滤波器，可作为低通滤波器用于信号处理中。
它具有平坦的幅频特性和无尖锐过渡带的特点。
本文将介绍三阶巴特沃斯低通滤波器的设计原理和应用。
一、设计原理：三阶巴特沃斯低通滤波器是基于巴特沃斯滤波器的一种改进，通过改变滤波器的阶数可以实现更陡的下降斜率。
巴特沃斯滤波器的传递函数表达式为：H(s) = 1 / (1 + (s / ω_c)^2N)其中，s为复频域变量，ω_c为截止频率，N为滤波器的阶数。
由于本文是关于三阶巴特沃斯低通滤波器的介绍，所以将N取为3。
将传递函数转换为标准形式，可得：H(s) = 1 / (1 + 1.732(s / ω_c) + (s / ω_c)^2 + 1.732(s / ω_c)^3 + (s / ω_c)^6)根据滤波器的模拟原理，将复频域变量s替换为复变量z，并进行双线变换，可以得到巴特沃斯低通滤波器的差分方程：y[n] = (x[n] + 3x[n-1] + 3x[n-2] + x[n-3] - 3y[n-1] - 3y[n-2] - y[n-3]) / (1 + 2.6136 + 2.1585 + 0.6723)二、应用：三阶巴特沃斯低通滤波器在实际应用中具有广泛的用途，如音频信号处理、图像处理等。
1. 音频信号处理：音频信号常常包含高频噪声，通过将音频信号输入三阶巴特沃斯低通滤波器，可以达到去除高频噪声的效果。
比如，对不希望出现的尖锐噪声或杂音进行滤除，以提高音频质量。
2. 图像处理：在图像处理中，低通滤波器常被用来去除图像中的高频噪声，以提高图像的清晰度和质量。
三阶巴特沃斯低通滤波器通过限制图像的高频分量，可以有效滤除图像中的噪声，使图像更加平滑。
3. 信号平滑：信号的平滑是一种常见的信号处理操作，可以去除信号中的高频噪声，使信号变得平缓。
三阶巴特沃斯低通滤波器在信号平滑方面表现出色，具有平坦的幅频特性和较陡的下降斜率，可以滤除信号中不需要的高频成分。
巴特沃斯低通滤波器衰减曲线和归一化频率关系
巴特沃斯低通滤波器衰减曲线和归一化频率关系
巴特沃斯低通滤波器衰减曲线和归一化频率关系
巴特沃斯低通滤波器（Butterworth Low Pass Filter）是一种线性阶跃函数的滤波器，其衰减曲线越来越近似正弦曲线，因此称为“Butterworth滤波器”，也称为“理想低通滤波器”。
Butterworth滤波器的灵敏度曲线是常见的滤波器衰减曲线，它有一些特殊的性质，其中最重要的是它有一个固定的相位滞后，也就是说，在频率越来越高的情况下，它的衰减曲线越来越接近正弦曲线。
这种曲线的端点是在-3db处。
在此之前，任何低于端点的衰减幅度均是线性的，因此，端点也被称为低通滤波器的截止频率。
在低通滤波器截止频率之前，不管是低通滤波器，高通滤波器，还是带通滤波器，其衰减曲线都是线性的，没有衰减。
但是，当输入的频率等于或大于截止频率时，低通滤波器开始衰减，而高通滤波器则开始通过，而带通滤波器则可以实现从高通到低通的转换。
归一化频率（Normalized Frequency）指的是把输入信号的频率标定到一个固定的范围内，这个范围通常是[0,1]或[-1,1]，特别是在巴特沃斯滤波器中，它把输入信号的频率标定到[0,1]范围内，它的衰减曲线与输入信号的该范围有关。
归一化频率的定义是：
Normalized Frequency = Actual Frequency / Highest Frequency
Butterworth滤波器的归一化频率与它的衰减曲线有关，在低于
截止频率的通频区域，衰减曲线接近于0db，而在超过截止频率的阻带区域，则衰减曲线以-20db/decade（十进制）的速度衰减，因此，Butterworth滤波器的衰减曲线与归一化频率是成比例关系的。
巴特沃斯滤波器优缺点
巴特沃斯滤波器优缺点巴特沃斯滤波器简介巴特沃斯滤波器是一种广泛应用于信号处理和图像处理的数字滤波器。
它基于巴特沃斯滤波器函数设计，可以用于滤波信号中的某个频率范围，同时保留其他频率分量。
巴特沃斯滤波器的设计主要围绕着截止频率和阶数展开，通过调节这两个参数可以实现对信号的不同滤波需求。
巴特沃斯滤波器优点1.频率选择性强: 巴特沃斯滤波器可以实现对指定频率的信号进行滤波，保留感兴趣的频率成分，而抑制其他频率的干扰信号，具有良好的频率选择性。
2.通带平滑: 在通过通带频率的信号时，巴特沃斯滤波器能够保持信号的频率特征，在通带范围内的信号不会发生明显失真。
3.设计灵活: 巴特沃斯滤波器的阶数和截止频率可以根据实际需求进行调整，设计灵活性高，能够满足不同滤波要求。
4.响应特性良好: 巴特沃斯滤波器的频率响应平滑，相位响应线性，能够保持信号的原始相位信息。
巴特沃斯滤波器缺点1.群延迟大: 巴特沃斯滤波器在滤波过程中会引入较大的群延迟，导致信号在时域上出现一定程度的延迟，不适用于对信号的实时性要求较高的场合。
2.截止频率陡峭: 随着阶数增加，巴特沃斯滤波器的截止频率特性会变得非常陡峭，在截止频率附近会出现较大的波纹，可能引起频域波动。
3.阶数选择困难: 巴特沃斯滤波器的滤波效果与所选取的阶数密切相关，但阶数选择并不是一项容易的任务，需要在满足滤波要求的同时尽量减少系统复杂度。
4.边缘频率失真: 在边缘频率附近，巴特沃斯滤波器的频率响应容易发生失真，可能导致信号在该频率范围内出现较大波动。
总的来说，巴特沃斯滤波器作为一种常用的数字滤波器，拥有着频率选择性强、通带平滑、设计灵活等优点，能够很好地满足信号处理中的滤波需求。
然而，也存在群延迟大、截止频率陡峭、阶数选择困难等缺点，需要结合具体应用场景进行选择和权衡。
通过了解巴特沃斯滤波器的特点及优缺点，可以更好地应用于实际工程中，提高信号处理的效率和质量。
mathematica进行巴特沃斯滤波 -回复
mathematica进行巴特沃斯滤波-回复如何使用Mathematica进行巴特沃斯滤波巴特沃斯滤波（Butterworth filter）是一种常用的滤波器，常用于信号处理和图像处理领域。
Mathematica是一款功能强大的数学软件，具有广泛的应用领域。
本文将详细介绍如何使用Mathematica进行巴特沃斯滤波，从理论知识到具体实现，一步一步进行解释。
1. 了解巴特沃斯滤波器的原理巴特沃斯滤波器是一种无纹波（ripple-free）和无瞬时谐振（no transient resonances）的滤波器。
它的理论基础是巴特沃斯函数，通过控制滤波器的阶数和截止频率，可以实现不同的滤波效果。
巴特沃斯滤波器的频率响应函数可以表示为：H(ω) = 1 / (√(1 + (ω / ωc)^(2N)))其中，H(ω)表示频率响应函数，ω表示频率，ωc表示截止频率，N表示滤波器的阶数。
2. 导入Mathematica软件并创建滤波器函数首先，打开Mathematica软件。
然后，我们通过以下代码创建巴特沃斯滤波器函数：ButterworthFilter[cutoff_, order_] := ButterworthFilterModel[order, cutoff]此代码定义了一个名为ButterworthFilter的函数，该函数接受两个参数：截止频率cutoff和滤波器阶数order。
函数返回一个巴特沃斯滤波器模型。
3. 设计巴特沃斯滤波器接下来，我们使用刚刚定义的巴特沃斯滤波器函数来设计一个巴特沃斯滤波器。
通过以下代码实现：cutoff = 0.1; (* 设置截止频率为0.1 *)order = 4; (* 设置阶数为4 *)filter = ButterworthFilter[cutoff, order]这段代码定义了截止频率为0.1，阶数为4的一个巴特沃斯滤波器。
将其保存在变量filter中供后续使用。
四阶巴特沃斯低通滤波器电路计算
四阶巴特沃斯低通滤波器电路计算四阶巴特沃斯（Butterworth）低通滤波器是一种常见的滤波器类型，用于在电子电路中对信号进行滤波。
它具有平坦的幅频特性和最大可接受的相位畸变。
下面是一个四阶巴特沃斯低通滤波器的电路计算步骤：1. 确定截止频率（cutoff frequency）：首先，你需要确定所需的截止频率。
截止频率是滤波器开始滤除信号的频率。
假设你要设计一个截止频率为fc 的四阶巴特沃斯低通滤波器。
2. 计算极点（poles）：四阶巴特沃斯低通滤波器具有四个极点。
极点是滤波器传递函数的根，决定了滤波器的频率响应。
四阶巴特沃斯低通滤波器的极点可以通过以下公式计算：```p = -cos((2k + n - 1)π/ (2N))```其中，p 是极点的复数表示，k 取值从0 到N-1（N 为滤波器阶数），n 取值从1 到2N。
3. 计算传递函数：传递函数是滤波器的输出与输入之间的关系。
对于四阶巴特沃斯低通滤波器，传递函数可以通过将极点相乘得到。
传递函数的形式如下：```H(s) = (s - p1)(s - p2)(s - p3)(s - p4)```其中，s 是复频域变量，p1、p2、p3 和p4 是极点。
4. 归一化传递函数：为了方便电路实现，需要将传递函数归一化。
归一化传递函数可以通过将传递函数除以极点的乘积来得到。
归一化传递函数的形式如下：```H(s) = 1 / [(s - p1)(s - p2)(s - p3)(s - p4)]```在这一步中，你可以将极点的实部和虚部替换为合适的电路元件值。
5. 设计电路：根据归一化传递函数，你可以选择合适的电路元件（如电容、电感和电阻）来实现滤波器。
具体的电路设计取决于你的应用需求和电路设计技术。
这里提供的是四阶巴特沃斯低通滤波器的基本电路计算步骤。
实际的电路设计可能还涉及到特定的频率响应要求、阻抗匹配、增益调整等因素。
对于具体的电路设计和参数计算，建议参考专业的滤波器设计手册、滤波器设计软件或咨询专业电路设计工程师。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
巴特沃兹滤波器(Butterworth)特点：具有通带内最大平坦的振幅特性，且随f↗单调↘其幅度平方函数具有如下形式：式中，N为整数，称为滤波器的阶数，N越大，通带和阻带的近似性越好，过渡带也越陡。
如下图所示：图巴特沃兹filter 振幅平方函数过渡带：通带→阻带间过渡的频率范围，：截止频率。
Ωc理想滤波器的过渡带为O，阻带|H(jΩ)|=0，通带内幅度|H(jΩ)|=常数，H (jΩ)线性相位。
通带内，分母Ω/Ωc<1,相应( Ω/Ωc)2N随N的增加而趋于0，A(Ω2)→1，在过渡带和阻带，Ω/Ωc>1，随N的增加，Ωe/Ωc>>1，所以A(Ω2)快速下降。
Ω=Ωc时，，幅度衰减，相当于3bd衰减点。
振幅平方函数的极点可写成：Ha(-s).Ha(s)=可分解为2N个一次因式令分母为零，→可见，Butterworth 滤波器的振幅平方函数有2N个极点，它们均匀对称地的圆周上。
分布在|s|=Ωc例：如图为N=3阶Butterworth 滤波器振幅平方函数的极点分布。
图三阶A(-s2)的极点分布考虑到系统的稳定性， Butterworth 滤波器的系统函数是由s平面左半部分的极点（SP3，SP4，SP5）组成的，它们分别为：所以系统函数为：式中是为使S=0时Ha(s)=1而引入的。
如用归一化s，即s’=s/Ωc，得归一化的三阶BF：如果要还原的话，则有关于数字滤波器滤波器有很多种，讨论下对信号频率具有选择性的滤波器。
这又分为模拟滤波器和数字滤波器。
模拟滤波器是在传统模拟电路中发展起来的，其实就是RC电路网络。
随着数字技术的发展，数字滤波器则越来越受到青睐。
数字滤波器分为递归型和非递归型，所谓递归即滤波器内部存在反馈回路，这种滤波器对单位冲击响应可以延续到无限长的时间，所以也叫IIR (infinite impulse response filter) ；相应的，非递归型即内部不存在反馈，也叫FIR(finite impulse response filter)，其传递函数不存在除零点意外的极点。
数字滤波器的一般形式为：a(0)*y(n) = b(0)*x(n) + b(1)*x(n-1) + ... + b(nb)*x(n-nb)- a(1)*y(n-1) - ... - a(na)*y(n-na)相应于上面的讨论，则a都为零则为IIR，a 有非零的则为FIR。
显然，a(0)=1 方便讨论和设计滤波器，所以在matlab中滤波器设计都是a(0)=1。
容易看出，无内部反馈的FIR总是稳定的，具有IIR所没有的特点，但也可以证实，客观模拟电路中，FIR是无法实现的，只有通过数字处理技术设计，而且，要获得性能符合要求的FIR，滤波器的阶数必须设计得非常高，比如，一个常用的矩形窗，一般性能下就要求有100阶左右来拟合，计算代价太大。
一般情况下，n阶IIR与2n阶FIR性能相同。
实际情况下，20阶的Butterworth IIR 滤波器可以实现近似理想相位线性。
频率滤波器大概分为带通、带阻、高通、低通。
特性不同的模拟滤波器中经典滤波器有Butter worth和Chebyshev。
其中，Butterworth滤波器特点是通带处幅值特性平坦，而Cheby shev滤波器则比前者的截至特性要好，但通带处的幅值有振荡。
前面提到，对于数字滤波器而言，可以采用不同阶数逼近相应滤波器，滤波器性能还与滤波器的阶数有关，一般而言，阶数越高，则逼近越精确，但计算代价也随之上升，所以性能与代价总需要寻求一个平衡点。
对性能要求一定的情况下，如果对频率截至特性没有特殊要求，考虑采用Butterworth IIR滤波器。
因为Chebeshev 滤波器的波纹可能大多数情况下不能忍受。
接着我们看看怎么借助Matlab 设计符合我们需求的Butterworth数字滤波器。
当然，我们尽可能了解Butterworth Filter 的原理以及可能的话，再了解数字滤波器设计的方法理论，但是，我们不必自己动脑筋根据需求去设计每个系数，Matlab 内建有设计Filter 的函数。
这里仅仅讨论Butter，其语法格式为：[B,A] = butter(N,Wn,S)其中，N 为要求设计的滤波器阶数，该参数的设定参照前面的讨论，如果没有实时性要求的话，可以定为20 ，实话，慢～相当的慢～；S 为字符串，表明设计的滤波器类型，low低通/high高通/stop带阻Wn 为要求的标准化截至频率，单位为rad/sample，如果是带阻滤波器，则Wn为长度为2的向量[w1 w2]。
关于标准化的频率计算为：设要求的频率为f(Hz)，采样率为Fs(Hz)，则Wn = (2*pi*f/Fs)/pi = 2*f/Fs，所以，标准化截至频率在区间[0,1]内。
滤波器设计出来了啦，其实就是两组系数b(i)、a(j)，其中，i、j为从0到N的自然数（各位不要挑剔，我印象中新的教材里已经把0归到自然数里了）。
对应上面滤波器一般形式里的参数，前面已经提到，一般a(0)=1。
滤波器既然设计出来了，理应对其性能进行分析，以检验其是否能达到预期的效果。
可以使用Matlab 提供的内建函数freqz，可以求得滤波器系统的频率相应特性。
其使用语法格式为：[H,F] = freqz(B,A,N,Fs)其中B/A 提供滤波器系数N 表示选取单位圆的上半圆等间距的N个点作为频响输出；Fs 为采样频率，该参数可以省略H 为N个点处的频率响应复值输出向量，其模即为频响幅值曲线幅值20log10(abs(H))DB，其幅角angle(H)即为频响相位曲线相位值。
F 为与第N点处对应的频率值f（Hz），如果Fs 参数省略时，则频率值w为rad/sample，w = 2*pi*f/Fs有了这组系数，就可以按照前面的滤波器一般形式的表达式对数据进行依次求值了，也就是滤波计算了。
不过，别忙，其实Matlab里已经内建了滤波器函数filter，其语法格式为：Y = filter(B,A,X)其中B/A 提供滤波器系数，X为滤波前序列，Y为滤波结果序列。
设计合适的滤波器对待分析处理的信号进行滤波预处理，可以有效的去除信号中的噪音以及非目标频段信号，从而使得信号背景干净，突出信号本身，提高目标处理的算法有效性，降低算法难度。
例如，对语音信号，可以去除大多数的辅音以及高频共振峰。
