一体化温度变送器工作原理
讯尔仪表 SURE-3011 一体化温度变送器 说明书
SURE-3011一体化温度变送器一、工作原理一体化温度变送器是温度仪表中的现场安装式温度变送单元。
SURE-3011一体化温度变送器集传感器同变送器为一体，直接测量各种工业过程中，-200~1600℃范围内的液体、蒸汽和气体介质的温度，将温度转变成与热电偶、热电阻电信号成正比的4~20mA统一输出信号，送显示、记录调节仪表或计算机。
作为新一代的温度变送器，SURE-3011一体化热电偶(阻)温度变送器可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。
变送器部件是小型化的，可安装于热电偶热电阻的接线内，成为一体化温度变送器。
作为一体化温度变送器在工业现场直接输出4~20mA信号，这样既省去昂贵的补偿导线，又提高了信号长距离传送过程中的抗干扰能力。
变送器部件精度高、功耗低，使用环境温度范围宽，工作稳定可靠。
而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适宜于恶劣现场环境中使用。
二、产品特点具有线性化校正功能，热电偶温度变送器具有冷端温度自动补偿功能。
压簧式感温元件，抗震性能好测量范围大（热电偶可达到1000℃以上），测量精度高机械强度高，耐压性能好响应时间短三、技术参数1.分度号及测量范围⑵.热电偶注：t为实际温度，允许可用温度度数表示，也可用实际温度的百分数表示，取其大者。
2.常温绝缘电阻⑴.热电阻热电阻在环境温度为15～35℃，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
⑵.热电偶热电偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
3.热响应时间当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示，一般情况τ0.5≤90S。
4.最小插入深度最小置入深度不小于50mm。
5.公称压力一般是指室温下保护管所能承受的静态外压力而不破裂，试验压力取公称压力的 1.5倍。
西格玛温度变送器说明书
产品使用说明书一体化温度变送器大连西格玛仪器有限公司目录1、概述 (3)2、工作原理 (3)3、技术特性 (3)4、外形结构 (4)5、电气特性 (5)6、安装和使用 (6)7、开箱及成套性 (7)8、其他 (8)1、概述一体化温度变送器是集温度测量、变送输出于一体的温度变送器。
内部电路设计合理，外部结构灵活方便，产品使用稳定可靠，广泛应用于如煤炭、化工等生产现场存在碳氢化合物等爆炸性混合物的部门，直接测量－20℃～400℃范围内的气体、液体和蒸汽介质的温度，是目前理想的温度测量仪表。
2、工作原理一体化温度变送器主要由以下三部分组成：（1）感温元件（2）恒压源供电电路（3）信号放大处理电路感温元件采用温度敏感元件Pt100铂电阻温度传感器，其电阻随温度变化而变化并呈一定的函数关系，以此作为惠斯通电桥的一个桥臂，构成一个不平衡电桥，该电桥的电压输出与感受到的温度成正比。
恒压源供电电路可提供2.5V和5V两路恒压源，用于激励感温元件所在的惠斯通电桥工作。
信号放大处理电路用于将惠斯通电桥产生的电压信号线性放大处理后并转换成4～20mADC工业标准信号。
3、技术特性一体化温度变送器采用国际先进生产工艺及电子元部件，在严格的质量保证体系的保障下生产制造，具有结构合理、安装方便、精度高、工作稳定可靠等优点。
3.1主要性能特点（1）稳定性高：每年优于0.5%满量程。
（2）温度误差小：由于在生产过程中对产品部件严格的检验，以及完善的生产工艺对产品的校准及补偿，使之不仅具有精度等级高，而且还具有极小的温度误差。
（3）实用性强：量程宽，过程连接形式多样化，制造材料、结构多样化，因而可适应工业测量中的多种场合及介质。
（4）安装维修方便：产品结构设计合理、接口灵活方便，可直接任意位置安装在各测量点，而不影响其性能。
3.2主要参数4、外形结构无固定装置螺纹连接法兰连接5、电气特性5.1电气连接示意图5.2负载特性6、安装和使用6.1 环境条件a 环境温度 －10℃～55℃b 相对湿度 ≤80%c 大气压力 86～106Kpa 6.2 注意事项一体化温度变送器具有结构合理、安装和维护方便等特点，但安装维护过程中应注意以下几项：（1）安装前请仔细阅读产品使用说明书，注意产品过程连接方式是否和现场一致，小心安装，注意密封；注意电气连接电缆不要过分绞拧，以免损坏。
一体化振动及温度变送器设备工艺原理
一体化振动及温度变送器设备工艺原理随着工业化进程的不断发展，现代工业生产中的传感器设备越来越多地应用于生产和工程领域中。
变送器是一种将传感器信号采集值转换成标准信号输出给工控设备的装置。
其中，一体化振动及温度变送器将振动和温度传感器进行整合，实现了对工业生产现场振动和温度的同时监测，成为工业自动化及检测领域应用日益广泛的重要设备。
一体化振动及温度变送器的工作原理一体化振动及温度变送器的主要作用是将振动和温度信号转换成标准的电信号输出给控制系统。
其工作原理如下：振动传感器一体化振动及温度变送器中的振动传感器是一种利用电容和电感耦合的高灵敏度传感器。
传感器结构上通常由振动敏感部件、振动放大器（包括补偿电路）和输出电路三部分组成。
当被测物体处于振动状态时，通过传感器感应电极间空气中产生的电容变化量，并将变化信号通过补偿电路放大为标准电压信号，最终输出给控制系统，实现对被测物体的振动状态监测。
温度传感器一体化振动及温度变送器中的温度传感器采用的是热敏电阻温度传感器。
传感器结构上通常由热敏元件、输出电路和补偿电路等三部分组成。
当被测物体温度发生变化时，传感器热敏元件产生电阻值的变化，通过输出电路和补偿电路处理后，最终输出标准的温度信号值，实现对被测物体的温度状态监测。
一体化振动及温度变送器的特点一体化振动及温度变送器是具有很多优点的高性能传感器设备。
组合功能一体化振动及温度变送器是将振动和温度传感器进行组合，实现了同时监测被测物体振动和温度的功能，减少了测量系统所需的仪器数量和复杂度。
同时，可以通过该设备的输出信号绘制出被测物体的振动及温度变化图形，方便实现生产图表分析。
全自动输出一体化振动及温度变送器可实现全自动输出，且其输出信号具有多种标准化接口，可以方便地与工业控制系统中的其他设备进行无缝连接。
精度高一体化振动及温度变送器具有较高的测量精度和高稳定性，能够实现对被测物体的细微变化的监测。
同时，该设备具有良好的线性性和灵敏度，可应用于高精度的工业生产领域。
一体化温度变送器原理
一体化温度变送器原理一体化温度变送器是一种能够将温度信号转换为标准信号输出的仪器。
它通常由三个基本部分组成：温度感知部分、信号处理部分和输出部分。
首先，温度感知部分是一体化温度变送器的核心部分，它用于感知待测温度并将其转化为电信号。
常见的温度感知元件有热敏电阻、热电偶和热电阻等。
其中，热敏电阻的电阻值随温度的变化而改变，热电偶通过温度差产生微弱的热电势，而热电阻则是通过自身的电阻随温度的变化而改变的。
其次，信号处理部分用于对从温度感知部分获取到的电信号进行放大和滤波等处理。
这样做的目的是为了消除电路中的噪声干扰，并使信号更加稳定和准确。
信号处理部分通常包括放大电路、滤波电路和线性化电路。
其中，放大电路主要是将从温度感知部分输出的微弱信号放大到合适的范围，以便后续处理。
滤波电路则可以通过消除高频噪声和其他人为干扰来提高信号的抗干扰能力。
而线性化电路则可以使输出信号与输入信号之间达到线性关系，从而加强了变送器的准确性和可靠性。
最后，输出部分是一体化温度变送器的输出信号接口，通常是模拟电流信号和数字通信信号。
模拟电流信号通常是4-20mA的标准电流信号，它的大小与温度的变化成正比。
而数字通信信号则是通过现代通信技术实现的，例如RS485总线通信、无线通信等。
这样的输出信号可以方便地与工控系统或PLC等设备进行连接和数据传输。
总的来说，一体化温度变送器通过温度感知部分将温度信号转化为电信号，然后通过信号处理部分进行放大、滤波和线性化处理，最后通过输出部分输出为标准的模拟电流或数字通信信号。
这样的原理保证了一体化温度变送器的高可靠性、高稳定性和准确性，使得它在工业自动化控制中有着广泛的应用。
温压一体变送器
温压一体变送器简介温压一体变送器（Temperature and Pressure Integrated Transmitter）是一种测量温度和压力的传感器设备，结合了温度传感器和压力传感器的功能。
它们被广泛应用于化工、石油、电力、水利等行业中的工艺控制中。
温压一体变送器的主要功能是将温度和压力值转换成标准的电信号并传输到控制系统中，帮助控制系统实现精确的监测与控制。
这些设备通常被安装在严苛的工艺环境中，如高温、高压或腐蚀环境下。
因此，温压一体变送器具有高度的稳定性和抗干扰能力。
工作原理温压一体变送器的工作原理可以分为以下几个步骤：1.压力测量：温压一体变送器通过压力传感器测量被测介质中的压力值，通常通过阻力应变原理实现。
传感器中的金属电桥由于压力的作用而产生形变，导致电桥输出的电阻值发生变化。
2.温度测量：温压一体变送器通过温度传感器测量介质的温度值，通常采用热电偶、热电阻或半导体传感器等。
3.信号处理：将温度和压力测量信号转换为标准的电信号，例如4-20mA或0-5V。
4.传输信号：通过内部电路和传输线路将处理后的信号传输到控制系统中，以实现对工艺环境的监测和控制。
特点和优势温压一体变送器具有以下特点和优势：1.精度高：温压一体变送器精度可以达到0.1%FS，具有较高的测量准确度。
2.易维护：温压一体变送器结构简单，易于维护和更换。
3.良好的稳定性：温压一体变送器具有良好的稳定性，可以长期稳定运行，并能自动修正测量误差。
4.抗干扰能力强：温压一体变送器具有良好的抗干扰能力，能实时抵抗外部电磁干扰等因素。
5.费用低：与分开使用的温度和压力传感器相比，温压一体变送器可以节省成本和安装时间。
应用领域由于其高精度、高稳定性和抗干扰能力，温压一体变送器被广泛应用于包括但不限于以下领域：1.化工工业：例如石油化工、有机化学、无机化学等。
2.电力工业：包括火力发电、核电等。
3.水利工业：例如水泵站、水库、水电站等。

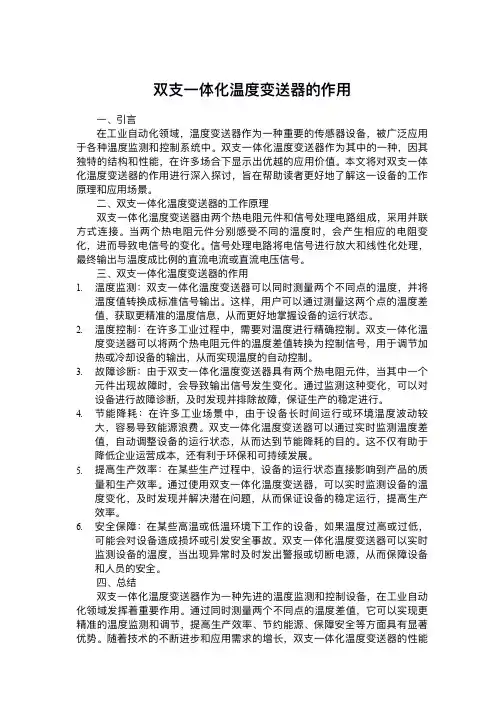

双支一体化温度变送器的作用
双⽀⼀体化温度变送器的作⽤⼀、引⾔在⼯业⾃动化领域，温度变送器作为⼀种重要的传感器设备，被⼴泛应⽤于各种温度监测和控制系统中。
双⽀⼀体化温度变送器作为其中的⼀种，因其独特的结构和性能，在许多场合下显示出优越的应⽤价值。
本⽂将对双⽀⼀体化温度变送器的作⽤进⾏深⼊探讨，旨在帮助读者更好地了解这⼀设备的⼯作原理和应⽤场景。
⼆、双⽀⼀体化温度变送器的⼯作原理双⽀⼀体化温度变送器由两个热电阻元件和信号处理电路组成，采⽤并联⽅式连接。
当两个热电阻元件分别感受不同的温度时，会产⽣相应的电阻变化，进⽽导致电信号的变化。
信号处理电路将电信号进⾏放⼤和线性化处理，最终输出与温度成⽐例的直流电流或直流电压信号。
三、双⽀⼀体化温度变送器的作⽤1.温度监测：双⽀⼀体化温度变送器可以同时测量两个不同点的温度，并将温度值转换成标准信号输出。
这样，⽤户可以通过测量这两个点的温度差值，获取更精准的温度信息，从⽽更好地掌握设备的运⾏状态。
2.温度控制：在许多⼯业过程中，需要对温度进⾏精确控制。
双⽀⼀体化温度变送器可以将两个热电阻元件的温度差值转换为控制信号，⽤于调节加热或冷却设备的输出，从⽽实现温度的⾃动控制。
3.故障诊断：由于双⽀⼀体化温度变送器具有两个热电阻元件，当其中⼀个元件出现故障时，会导致输出信号发⽣变化。
通过监测这种变化，可以对设备进⾏故障诊断，及时发现并排除故障，保证⽣产的稳定进⾏。
4.节能降耗：在许多⼯业场景中，由于设备⻓时间运⾏或环境温度波动较⼤，容易导致能源浪费。
双⽀⼀体化温度变送器可以通过实时监测温度差值，⾃动调整设备的运⾏状态，从⽽达到节能降耗的⽬的。
这不仅有助于降低企业运营成本，还有利于环保和可持续发展。
5.提⾼⽣产效率：在某些⽣产过程中，设备的运⾏状态直接影响到产品的质量和⽣产效率。
通过使⽤双⽀⼀体化温度变送器，可以实时监测设备的温度变化，及时发现并解决潜在问题，从⽽保证设备的稳定运⾏，提⾼⽣产效率。
6.安全保障：在某些⾼温或低温环境下⼯作的设备，如果温度过⾼或过低，可能会对设备造成损坏或引发安全事故。
一体化温度变送器的工作原理
一体化温度变送器的工作原理
一体化温度变送器工作原理如下：
1. 传感器：温度变送器内部集成了一个或多个温度传感器，常见的传感器包括热电偶和热敏电阻。
这些传感器能够感知所测量物体的温度变化。
2. 信号转换：温度变送器将传感器感知到的温度变化转换为相应的电信号。
对于热电偶来说，变送器通过测量热电偶两个不同金属之间的电势差，并将其转换为温度信号。
对于热敏电阻来说，变送器通过测量电阻值的变化来确定温度。
3. 放大和补偿：温度变送器采用放大器来增强电信号的幅度，并对信号进行补偿以消除温度传感器和变送器本身带来的误差。
这一步骤确保输出信号的精度和稳定性。
4. 输出信号：经过放大和补偿后，温度变送器将结果转换为标准的电信号输出。
常见的输出信号包括模拟信号（如4-20mA、0-10V）和数字信号（如RS485、HART协议等）。
5. 供电：温度变送器通常需要外部供电以驱动内部电路工作。
常见的供电方式包括直流电源（如24V DC）或交流电源（如220V AC）。
综上所述，一体化温度变送器通过传感器感知温度变化，经过信号转换、放大和补偿，最终将结果转换为电信号输出。
这样，用户可以方便地获取和监控被测物体的温度信息。
241什么叫做一体化温度变送器
2.41什么叫做一体化温度变送器？SBWR-Z一体化温度变送器（包含变换器单元）1.一体化温度变送器简介为了节省较昂贵的补偿导线，得到线性化的输出信号，简化冷端补偿电路，我国制定和生产了一体化温度变送器系列标准。
SBWR系列热电偶温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，可与工业热电偶配套使用，它采用二线制传输方式，仅使用两根导线，一根为正电源，另一根为电源负极同时作为信号输出传输线，可将工业热电偶信号转换成与温度信号成线性的4~20mA的标准输出信号。
该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。
它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
2.主要特点一体化温度变送器采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
可用较短的热电偶，在现场安装后，直接引入一体化温度变送器的接线盒内，然后输出4~20mA（或0~10mA）的电流信号。
这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；一体化温度变送器本身具有冷端温度自动补偿功能，节省了复杂的冷端温度补偿电路；3.工作原理热电偶将被测温度转换成电动势，再将该信号送入一体化变送器的输入网络。
该网络包含低通滤波抗干扰和热电偶冷端补偿等相关电路，然后再输入到运算放大器进行电压放大放大的信号先经线形化电路，然后一路经V/I转换器计算处理后，以4~20mA直流电流输出；另一路经A/D转换器处理后到数字表头显示。
变送器的线性化电路采用反馈方式，用多段折线逼近法进行校正。
一体化数字显示温度变送器有两种显示方式。
LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。
4.技术参数1）输入信号：可选热电偶K、E、J、B、S、T、N等型号，智能型温度变送器的输入信号可通过手持器和PC机任意设置；2）输出信号：在量程范围内输出4~20mA直流信号，与热电偶的测量温度成线性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一体化温度变送器工作原理
简介
一体化温度变送器是一种先进的工业控制设备，功能主要是将机械测量仪器（如的温度计或热电偶）测量到的温度数据转换成电信号，方便传输和处理。
工作原理
一体化温度变送器外观依据实际应用需求设计，通常会有两个接口：输入接口和输出接口。
输入接口主要用于测量环境温度，并将测量的数据转换成标准的电信号（类比信号）。
输出接口用于将已经转换好的电信号输出到处理或控制系统中。
具体来说，一体化温度变送器的工作原理如下：
1.温度传感器的电信号输入
温度传感器（例如热电偶或者热电阻）将测量到的温度值转换成标准的电信号（通常是50-100 mV）并输入到一体化温度变送器的接口。
2.信号转换
一体化温度变送器将输入的电信号转换成符合标准的电信号（如4-
20 mA或0-10 V），以便于处理和控制。
3.电隔离与放大
为了保证传输和处理的稳定性和精度，一体化温度变送器需要进行电隔离和放大。
电隔离可保证信号传输的稳定性，而放大则可提高信号的精度和范围。
4.输出电信号
经过前面的处理，一体化温度变送器已经将原始的电信号转换、隔离和放大，符合标准信号输出（如4-20 mA或者0-10 V），可连接到处理或者控制系统中，进行性能分析或者控制。
应用领域
一体化温度变送器适用于各种行业和应用场景。
其中包括：
1.制造业
在制造业中，一体化温度变送器可广泛应用于测量和控制各种工业设备的温度，如控制炉温、机器运转温度、设备的热保护等。
2.石化行业
石油、天然气等石油工业，需要对各种管道、设备以及油气储藏罐进行温度测量和控制。
而一体化温度变送器可以满足各种环境和工作场景下的精度和便携性要求，提高石化生产线的效率和安全性。
3.建筑行业
一体化温度变送器可以应用于各种建筑物的温度测量和控制，如空调电力控制、地暖温度控制、风管、放热器等，能够提高建筑物的舒适性和安全性。
结论
一体化温度变送器作为一种高效、精确而便携的控制设备，广泛应用于制造业、石化行业、建筑行业等各种领域。
通过将温度传感器的读数信号转换成标准的电信号，并进行隔离和放大，使得传输和处理变得更加稳定和精确，极大提高了生产和建筑物的效率和安全性。
