拉曼光谱仪的组成

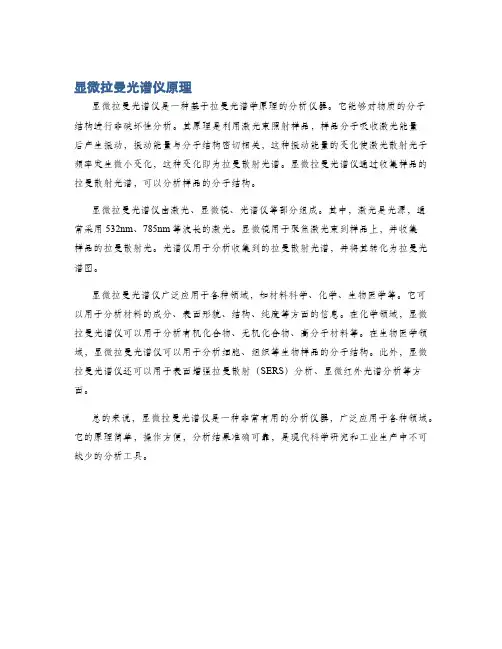

显微拉曼光谱仪原理
显微拉曼光谱仪原理
显微拉曼光谱仪是一种基于拉曼光谱学原理的分析仪器。
它能够对物质的分子结构进行非破坏性分析。
其原理是利用激光束照射样品，样品分子吸收激光能量
后产生振动，振动能量与分子结构密切相关，这种振动能量的变化使激光散射光子频率发生微小变化，这种变化即为拉曼散射光谱。
显微拉曼光谱仪通过收集样品的拉曼散射光谱，可以分析样品的分子结构。
显微拉曼光谱仪由激光、显微镜、光谱仪等部分组成。
其中，激光是光源，通常采用532nm、785nm等波长的激光。
显微镜用于聚焦激光束到样品上，并收集
样品的拉曼散射光。
光谱仪用于分析收集到的拉曼散射光谱，并将其转化为拉曼光谱图。
显微拉曼光谱仪广泛应用于各种领域，如材料科学、化学、生物医学等。
它可以用于分析材料的成分、表面形貌、结构、纯度等方面的信息。
在化学领域，显微拉曼光谱仪可以用于分析有机化合物、无机化合物、高分子材料等。
在生物医学领域，显微拉曼光谱仪可以用于分析细胞、组织等生物样品的分子结构。
此外，显微拉曼光谱仪还可以用于表面增强拉曼散射（SERS）分析、显微红外光谱分析等方面。
总的来说，显微拉曼光谱仪是一种非常有用的分析仪器，广泛应用于各种领域。
它的原理简单，操作方便，分析结果准确可靠，是现代科学研究和工业生产中不可缺少的分析工具。
激光拉曼知识普及
钻石鉴定
钻石颜色成因的确定是当今珠宝鉴 定及研究的难题，相似颜色的钻石有不 同的颜色成因，借助拉曼显微镜研究钻 石的光致发光光谱（PL）可确定钻石的 颜色成因。光致发光光谱分析钻石中原 子级的缺陷，可探测钻石是否经HPHT 处理。到目前为止，PL分析方法对区别 天然与合成钻石也被证明非常有效。
钻石鉴定
拉曼光谱知识普及
内容提要
光散射现象 拉曼光谱的由来 拉曼光谱的原理 拉曼光谱的仪器组成 拉曼光谱的应用
光散射现象
蓝天
太阳光进入大气 层，较多短波长 的蓝光被散射而 布满天空。
晚霞
早晚人们看到掠 过地球表面的光， 含有较多长波长 的红光而呈现出 红霞。
大海
太阳光入射海水 时，蓝色的光被 海水散射而布满 海水表层，红色 的光射入到较深 的海中。
红、蓝宝石鉴定
416 377
拉 曼
天然红宝石
计
数
合成红宝石
拉
暗色物质？
“充填”
红宝石
?
396
711 920
“充填”红宝石的鉴定
珍珠云母
暗色部分为珍珠云母矿物
绿柱石族矿物鉴定
▪ 为掩盖裂隙及改善透明度，祖母绿处理 方法中常使用注油及充填方法。使用常 规宝石学方法难以探测出祖母绿中注油 及充填物的存在，激光拉曼光谱分析可 实现这一目的 。
574.85 525.12
433.96
329.53 311.3 293.07 256.6 223.45
143.89
203.56
374.28
700.82
漂白、充填处理翡翠
漂白、充填翡翠中所使用的充填物一般 为环氧树脂。环氧树脂属芳烃类，是含 苯的碳氢化合物。B货翡翠中1100 cm-1以 上有六条强拉曼谱带，其中四条最强谱 带均与苯基有关，此外还有一些较弱的 拉曼谱带。
拉曼光谱仪分析材料的化学组成
拉曼光谱仪分析材料的化学组成拉曼光谱仪是一种用于分析材料的工具，它通过测量光散射来确定材料的化学组成。
拉曼光谱仪的原理是基于拉曼效应，即光在与物质相互作用时发生散射，并且散射光中的频率发生变化。
通过分析散射光的频率变化，可以得到材料的分子结构和化学组成的信息。
拉曼光谱仪由光源、样品和光谱仪三部分组成。
光源产生一束单色光并通过样品照射，样品与光相互作用后产生散射光。
光谱仪则用于测量并分析散射光的频率变化。
通过将散射光分散成不同频率的光谱，并通过探测器记录光谱信息，可以获得样品的拉曼光谱。
拉曼光谱仪的应用非常广泛，特别适用于化学和材料科学领域。
它可以用于分析有机化合物、高分子材料、晶体材料、生物分子等各种类型的样品。
拉曼光谱不仅可以提供化学组成信息，还可以提供结构信息，例如键长、键角和分子对称性等。
这使得拉曼光谱成为理解和研究材料性质的重要工具。
通过拉曼光谱仪分析材料的化学组成，可以实现定性和定量分析。
定性分析通过比较物质的拉曼光谱图案来识别化合物的成分。
每种物质都有独特的拉曼光谱特征，因此可以通过与数据库中已知样品的光谱进行比对，确定未知样品的化学组成。
定量分析则基于光散射的强度与样品浓度的关系，通过测量光散射的强度来推断样品中各分子的含量。
拉曼光谱仪的分析效果受到多个因素的影响。
首先，样品的特性和状态会对光谱产生影响。
不同的样品形态（液体、固体或气体）对光谱的信号强度和峰型都会有所不同。
此外，样品的形态和浓度也会影响信号的强度。
因此，在进行拉曼光谱分析时，需针对不同的样品特性选择合适的测量条件和方法。
在近年来，随着技术的进步，拉曼光谱仪的性能也得到了显著提升。
新一代的仪器具有更高的灵敏度和分辨率，能够更准确地测量和分析样品的拉曼光谱。
此外，一些光学技术的应用，例如共焦拉曼光谱和拉曼显微镜，使得在微小样品甚至单个分子水平上进行拉曼光谱分析成为可能。
总之，拉曼光谱仪是一种有效的分析工具，可以用于分析材料的化学组成。
拉曼光谱拉曼谱是以印度物理学家拉曼（C.V.Raman）命名的一种散射光谱
拉曼光谱拉曼谱是以印度物理学家拉曼(C.V.Raman)命名的一种散射光谱．1928年拉曼和克利希南(K.S.Krishnan)在研究单色光在液体中散射时，不仅观察到与入射光频率相同的瑞利散射，而且还发现有强度很弱，与入射光频率不同的散射光谱．同年，前苏联的曼迭利斯塔姆和兰兹贝尔格在石英的散射中也观察到了这一现象．这种新谱线对应于散射分子中能级的跃迁，为研究分子结构提供了一种重要手段，引起学术界极大兴趣，拉曼也因此荣获1930年的诺贝尔物理学奖．但由于拉曼光谱很弱，受当时光源和检测手段的限制，它的发展曾停滞了一段时期．19世纪60年代激光技术的出现使拉曼光谱得以迅速发展，再加上近年来发展的高分辨率的单色仪和高灵敏度的光电检测系统，使拉曼光谱学进入崭新的阶段，应用领域遍及物理、化学、生物、医学等．利用各种类型的材料作为散射物质，几乎都可能得到相应的拉曼谱．这种新型的实验技术正日益显示其重要意义。
通过实验了解激光拉曼光谱仪的基本结构与工作原理；了解拉曼散射的原理及其在现代科学研究中的作用；测量典型的CCl4拉曼散射谱。
一、实验原理当一束单色光入射在固、液或气态介质上时，从介质中有散射光向四面八方射出．散射光中较强的是瑞利散射，其频率与入射光频率ν0相同，其强度和数量级约为入射光强的10-4～10-3．除瑞利散射外还有拉曼散射，拉曼散射的散射光频率ν与入射光频率相比有明显的变化，即ν=ν0±|Δν|，其强度数量级约为瑞利散射的10-8-10-6，最强的也只是瑞利散射的10-3．瑞利线ν0长波一侧出现的散射线ν=ν0-|Δν|称为斯托克斯(Stokes)线，又称为红伴线；把短波一侧出现的ν=ν0+|Δν|称为反斯托克斯(anti-Stokes)线，又称紫伴线．斯托克斯线比反斯托克斯线通常要强一些．散射光频率ν相对于入射光频率ν0的偏移，即拉曼光谱的频移Δν，是拉曼谱的一个重要特征量．散射线的±|Δν|相对于瑞利线是对称的，而且这些谱线的频移Δν不随入射光频率而变化，只决定于散射物质的性质．换句话说，在不同频率单色光的入射下都能得到类似的拉曼谱．拉曼散射是由分子振动，固体中的光学声子等元激发与激发光相互作用产生的非弹性散射。

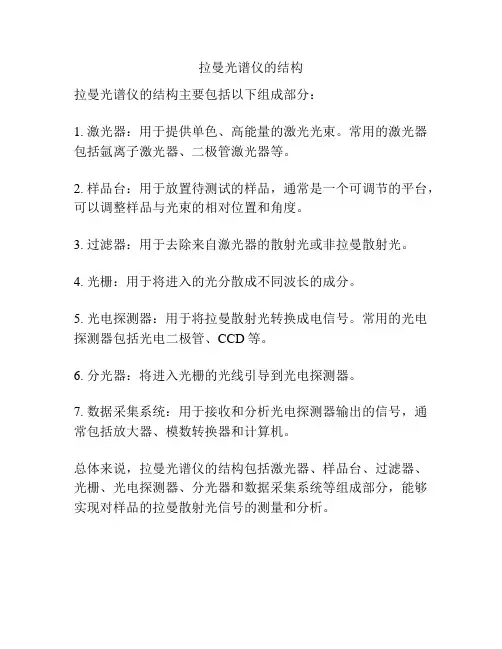

拉曼光谱仪的结构
拉曼光谱仪的结构
拉曼光谱仪的结构主要包括以下组成部分：
1. 激光器：用于提供单色、高能量的激光光束。
常用的激光器包括氩离子激光器、二极管激光器等。
2. 样品台：用于放置待测试的样品，通常是一个可调节的平台，可以调整样品与光束的相对位置和角度。
3. 过滤器：用于去除来自激光器的散射光或非拉曼散射光。
4. 光栅：用于将进入的光分散成不同波长的成分。
5. 光电探测器：用于将拉曼散射光转换成电信号。
常用的光电探测器包括光电二极管、CCD等。
6. 分光器：将进入光栅的光线引导到光电探测器。
7. 数据采集系统：用于接收和分析光电探测器输出的信号，通常包括放大器、模数转换器和计算机。
总体来说，拉曼光谱仪的结构包括激光器、样品台、过滤器、光栅、光电探测器、分光器和数据采集系统等组成部分，能够实现对样品的拉曼散射光信号的测量和分析。
拉曼光谱仪的外光路系统
拉曼光谱仪的外光路系统
拉曼光谱仪的外光路系统主要包括以下几个主要部分：
1. 入射光路：主要由激光器和相关的光学元件组成，用于提供激发样品的激光光源。
入射光通常需要通过空间滤波器进行空间均匀化，以确保均匀的光斑。
2. 样品与探测光路：光经过样品后，会发生拉曼散射，探测光路则通过收集散射光来获得拉曼光谱信息。
通常，探测光路包括物镜、滤光片、光电倍增管（或其他光学探测器）等组件。
3. 谱线分辨模块：用于分辨不同波长的拉曼散射光，并将其传递给光谱仪的检测器。
常见的谱线分辨模块包括光栅、标准光源、光学透镜等。
4. 检测系统：包括光电倍增管、光电二极管、CCD等探测器，用于转换和放大拉曼散射光信号，最终将信号转化为数字信号进行处理和分析。
总的来说，拉曼光谱仪的外光路系统是将激光光源产生的光束引导到样品上，通过收集并分析样品散射的拉曼光，以获取样品的拉曼光谱信息。
拉曼光谱简介
电话； (021) 64515208
传真： (021) 64515288源自网址： 电子信箱：info@
波长、波数、拉曼位移的关系可以由图 2 来解释。这是氯仿的拉曼光谱图，从下到
上三个横坐标分别表示波长、波数、拉曼位移。我们以拉曼位移在 667cm-1 处的拉曼特
所以增加入射光的频率、样品的浓度，都可以增强拉曼散射效应。散射参数与分子 的散射截面有关，增大散射截面也可以提高散射效应, 如共振拉曼和表面增强拉曼。拉
曼散射效率很低，因此拉曼散射光的强度要比瑞利光和荧光弱。举一个例子如果有一百 万个光子，大约有 999000 个瑞利散射光子，999 个荧光光子，只有一个是拉曼散射光
上海市漕宝路 400 号，明申商务广场 2206 室 邮编:200233
电话； (021) 64515208
传真： (021) 64515288
网址： 电子信箱：info@
最后拉曼散射光的强度可以用下面的方程表示：
I = I0 ⋅ A(υ) ⋅ J (υ) ⋅υ 4 ⋅ C I0 ,入射光的强度； A(υ) 为分子自吸收系数； J (υ) 为分子散射参数； υ 为入射光频率（与波长成反比）， C 为样品浓度。
子的非完全振动产生红外吸收带，一些强极性基团，如羟基、酮等在红外光谱有吸收带，
而测不到拉曼光谱。非极性的，但易于极化的基团，如二烯烃、双硫键等，不会产生红
外光谱，但有明显的拉曼光谱。由此可见，红外光谱与拉曼光谱可以相互补充，结合使
用这两种技术可以获得丰富完整的分子结构信息。
在拉曼光谱图中横坐标表示的拉曼位移（Raman shift），单位为波数用 cm-1 表示， 它是入射光的波数与散射光波数之差。波数是波长的倒数，用υ 表示， υ = 1 。
拉曼光谱repo-概述说明以及解释
拉曼光谱repo-概述说明以及解释1.引言1.1 概述概述拉曼光谱是一种非常重要的分析技术，它能够提供有关物质的结构、组成和性质的详细信息。
由于其非侵入性、快速、无需样品处理等优点，拉曼光谱在化学、材料科学、生物医学等领域广泛应用。
拉曼光谱基于拉曼散射现象，当物质受到激光或其他光源的照射时，其中一部分光被散射出来，散射光中所携带的信息与样品分子的振动行为有关。
通过测量散射光的强度和频率变化，可以确定样品分子的化学成分、结构和相互作用等信息。
拉曼光谱在许多领域有着广泛的应用。
在化学领域，它可用于研究分子结构、化学键的强度和振动频率等。
在材料科学领域，拉曼光谱可以用于表征材料的晶体结构、晶格振动和缺陷等信息。
在生物医学领域，拉曼光谱可用于研究蛋白质、DNA和细胞等生物分子的结构和相互作用。
为了实现高质量的拉曼光谱测量和数据分析，仪器和技术的发展非常重要。
常用的拉曼光谱仪包括激光器、光学元件、样品处理装置和光谱仪等。
此外，还有一些高级技术，如共焦拉曼光谱、拉曼显微成像和拉曼光谱与扫描隧道显微镜等的结合。
总之，拉曼光谱具有极高的应用价值，对于研究物质的结构、组成和性质具有重要意义。
随着仪器和技术的不断进步，拉曼光谱在科学研究和工业应用中的地位将不断提升。
本文将详细介绍拉曼光谱的基本原理、应用领域以及仪器和技术等内容，并对未来的研究展望进行探讨。
1.2 文章结构文章结构本文按照以下三个部分展开讨论拉曼光谱的相关内容。
首先，在第一部分引言中，我们将对拉曼光谱进行概述，介绍其基本原理和应用领域。
其次，在第二部分正文中，我们将详细探讨拉曼光谱的基本原理，包括拉曼散射现象和拉曼光谱的测量原理。
我们还将介绍拉曼光谱在不同领域中的应用，包括材料科学、生物医学和环境监测等。
此外，我们还将介绍与拉曼光谱相关的仪器和技术，以及常用的数据分析方法。
最后，在第三部分结论中，我们将对拉曼光谱进行总结和评价，讨论其优缺点，并展望未来拉曼光谱研究的发展方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拉曼光谱仪的组成
拉曼光谱仪可分为傅里叶变换拉曼光谱仪和色散型拉曼光谱仪，均由激光光源、采样装置、滤光器、单色器(或干涉仪)和检测器组成。
一、激光光源拉曼光谱仪的激光源用法激光器，传统色散型激光拉曼光谱仪通常用法的激光器有Ar+ 激光器、Kr+激光器、Ar+/Kr+激光器、He-Ne 激光器和红宝石脉冲激光器等。
Ar+激光器最常用的波长是514.5和488.0nm, Kr+激光器最常用的波长是568.2和647.1nm。
傅里叶变换拉曼光谱仪大都采纳Nd：YAG激光器，即掺钕的钇-铝拓榴石激光器。
红宝石激光器、Nd：YAG激光器、掺钕的玻璃激光器等均属固体激光器。
作为激光拉曼光谱的光源要符合以下要求：①单线输出功率普通为
20～1000mW;②功率的稳定性好，变动不大于1%;③寿命长，应在1000小时以上。
二、采样装置按照样品的形态不同，可分为气体样品采集装置、液体样品采集装置和固体样品采集装置。
按照仪器的用法目的不同。
可分为试验室型和便携式采样装置。
便携式拉曼光谱仪广泛运用光纤探针采样装置。
为防止激光光源对部分样品造成分解和破坏，还可用样品旋转技术采样。
二、滤光装置在散射光到达检测器之前，必需用光学过滤器将其中的瑞利散射光滤去，起码降低3～7个数量级，否则瑞利散射将对拉曼散射光产生极大干扰。
通常采纳的是陷波滤波器，它具有滤波效果好和体积小等优点。
另外，为防止样品不受外辐射源(如房间灯光、激光等离子体)的影响，也需采纳相宜的滤波器或者物理屏障。
四、光波处理装置光波信号可通过色散或者干涉(傅里叶变换)来处理。
经检定或校准合格的仪器都适用于定性鉴别。
然而，在挑选定量测定用仪器时，应注重色散和线性响应可能在囫囵波谱范围内并不均衡(例如当用法阶梯光栅分光镜时)。
五、检测器硅质电荷耦合元件(CCD)是色散型仪器中最常用的检测器。
这种阵列检测器允许在低噪声下迅速全光谱扫描，常与通常用法的785nm二极管激光器协作用法。
傅里叶变换仪器通常采纳单通道锗或铟-镓-砷化合物(InCaAs)检测器。
六、仪器校准；拉曼光谱的校准包括3个要素：
第1页共2页。
