基于单片机的时钟设计
基于51单片机的多功能电子钟设计

基于51单片机的多功能电子钟设计1. 本文概述随着现代科技的发展,电子时钟已成为日常生活中不可或缺的一部分。
本文旨在介绍一种基于51单片机的多功能电子钟的设计与实现。
51单片机因其结构简单、成本低廉、易于编程等特点,在工业控制和教学实验中得到了广泛应用。
本文将重点阐述如何利用51单片机的这些特性来设计和实现一个具有基本时间显示、闹钟设定、温度显示等功能的电子钟。
本文的结构安排如下:将详细介绍51单片机的基本原理和特点,为后续的设计提供理论基础。
接着,将分析电子钟的功能需求,包括时间显示、闹钟设定、温度显示等,并基于这些需求进行系统设计。
将详细讨论电子钟的硬件设计,包括51单片机的选型、时钟电路、显示电路、温度传感器电路等。
软件设计部分将介绍如何通过编程实现电子钟的各项功能,包括时间管理、闹钟控制、温度读取等。
本文将通过实验验证所设计的电子钟的功能和性能,并对实验结果进行分析讨论。
通过本文的研究,旨在为电子钟的设计提供一种实用、经济、可靠的方法,同时也为51单片机的应用提供一个新的实践案例。
2. 51单片机概述51单片机,作为一种经典的微控制器,因其高性能、低功耗和易编程的特性而被广泛应用于工业控制、智能仪器和家用电器等领域。
它基于Intel 8051微处理器的架构,具备基本的算术逻辑单元(ALU)、程序计数器(PC)、累加器(ACC)和寄存器组等核心部件。
51单片机的核心是其8位CPU,能够处理8位数据和执行相应的指令集。
51单片机的内部结构主要包括中央处理单元(CPU)、存储器、定时器计数器、并行IO口、串行通信口等。
其存储器分为程序存储器(ROM)和数据存储器(RAM)。
程序存储器通常用于存放程序代码,而数据存储器则用于存放运行中的数据和临时变量。
51单片机还包含特殊功能寄存器(SFR),用于控制IO端口、定时器计数器和串行通信等。
51单片机的工作原理基于冯诺伊曼体系结构,即程序指令和数据存储在同一块存储器中,通过总线系统进行传输。
基于单片机电子时钟的设计与实现

基于单片机电子时钟的设计与实现一、设计目标设计一个基于单片机的电子时钟,能够准确显示时间并能够进行设置和调整。
二、硬件设计1.时钟部分:采用晶振芯片提供准确的时钟信号2.数码管显示部分:使用共阴数码管进行数字显示3.按键部分:设计几个按键用于设置和调整时间4.电源部分:采用直流电源供电三、软件设计1.功能设计a.时间设置功能:通过按键可以设置当前的时间,包括小时、分钟和秒钟。
b.时间调整功能:通过按键可以调整当前的时间,包括小时、分钟和秒钟。
c.时间显示功能:通过数码管可以实时显示当前的时间。
2.代码实现以C语言为例,以下是一个基于单片机的电子时钟的代码实现示例:```c#include <reg51.h>sbit DS18B20=P1^3; // 定义18B20数据线接口sbit beep=P2^3; // 定义蜂鸣器接口unsigned char hour,min,sec; // 定义小时、分钟、秒钟变量//函数声明void Delay_1ms(unsigned int count);bit Ds18b20Init(;unsigned char Ds18b20ReadByte(;void ReadTime(;void WriteTime(;void DisplayTime(;//主函数void mainP2=0x00;WriteTime(; // 写入时间while(1)ReadTime(; // 读取时间DisplayTime(; // 显示时间Delay_1ms(1000); // 延时1秒}//毫秒延时函数void Delay_1ms(unsigned int count) unsigned int i, j;for(i=0; i<count; i++)for(j=0; j<1275; j++);//18B20初始化函数bit Ds18b20Initbit presence;DS18B20=0;Delay_1ms(100); // 延时450us~1000us DS18B20=1;Delay_1ms(10); // 延时15us~60us presence=DS18B20;Delay_1ms(30); // 延时60us~240us return presence;//18B20读取字节函数unsigned char Ds18b20ReadByte unsigned char i, dat;for(i=0; i<8; i++)DS18B20=0;//主机发起读时序_nop_(; // 延时1us_nop_(; // 延时1us_nop_(; // 延时1usDS18B20=1;//主机释放总线_nop_(; // 延时1us_nop_(; // 延时1us_nop_(; // 延时1usdat,=(DS18B20<<i); // 读取数据位,存放在dat变量中Delay_1ms(3); // 读时序完成后等待48us再接收下一位}return dat;//读取时间函数void ReadTimeunsigned char temp;temp=0x00;while(temp!=0xaa)Ds18b20Init(; // 初始化温度传感器Delay_1ms(1);DS18B20=0xcc;Delay_1ms(1);DS18B20=0xbe;Delay_1ms(1);temp=Ds18b20ReadByte(; // 读取时间数组的标志位}for(temp=0; temp<7; temp++)//写入时间函数void WriteTimeunsigned char i,j;while(1)Ds18b20Init(;Delay_1ms(1);DS18B20=0xcc;Delay_1ms(1);DS18B20=0x4e;Delay_1ms(1);for(i=0; i<7; i++)DS18B20=0x55;Delay_1ms(1);DS18B20=0xaa;Delay_1ms(1);Ds18b20Init(;Delay_1ms(1);DS18B20=0xcc;Delay_1ms(1);DS18B20=0x48;Delay_1ms(1);j=Ds18b20ReadByte(; // 判断是否写入成功if(j==0x0a)break;}//显示时间函数void DisplayTimeP1=seg[hour/10]; // 显示十位小时P2=(P2&0xf0),0x08; // 点亮第一个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=seg[hour%10]; // 显示个位小时P2=(P2&0xf0),0x04; // 点亮第二个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=seg[min/10]; // 显示十位分钟P2=(P2&0xf0),0x02; // 点亮第三个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=seg[min%10]; // 显示个位分钟P2=(P2&0xf0),0x01; // 点亮第四个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=0x00;//空显示P2=0x00;//熄灭数码管```四、总结通过以上的硬件设计和软件实现,可以实现一个基于单片机的电子时钟。
毕业设计论文_单片机电子时钟的设计

毕业设计论文_单片机电子时钟的设计摘要:电子时钟作为一种常见的时间显示装置,在现代社会中应用广泛。
本文设计了一款基于单片机的电子时钟,使用DS1307实时时钟芯片来获取系统时间,并通过数码管进行显示。
设计过程中,通过对单片机的编程和电路的连接,实现了时间的显示与调节功能,具有较高的准确性和稳定性。
该设计方案简单、实用,可用于各种场合。
关键词:单片机;电子时钟;DS1307;数码管1.引言电子时钟是一种利用电子技术构造的显示时间的装置,具有时间准确、使用简单、显示清晰等特点,广泛应用于生活和工作中。
本文以单片机为核心,设计了一款实时准确的电子时钟,提高了时间的准确度和稳定性。
2.设计原理该设计的核心是通过单片机与DS1307实时时钟芯片的连接,使得单片机可以获取到准确的系统时间,并通过数码管进行显示。
DS1307芯片通过I2C总线与单片机连接,通过读取芯片中的时间寄存器,单片机可以获得当前的时间信息。
3.硬件设计本设计中使用了AT89S52单片机作为主控芯片,通过引脚与DS1307芯片相连。
单片机的P0口接到数码管的段选信号,P1口接到数码管的位选信号,通过控制这两个口的输出状态,可实现对数码管上显示的数字进行控制。
同时,为了使时钟可以正常运行,需外接一个晶振电路为单片机提供时钟信号。
4.软件设计通过对单片机的编程,实现了以下功能:(1)初始化DS1307芯片,设置初始时间;(2)每隔一秒读取一次DS1307芯片的时间寄存器,将时间信息保存到单片机的RAM中;(3)根据当前时间信息,在数码管上显示对应的小时和分钟。
5.调试与测试经过硬件的连接以及软件的编写,进行了调试与测试。
将初始时间设置为08:30,观察数码管上的显示是否正确,以及时间是否准确。
同时,通过手动调节DS1307芯片中的时间,检查单片机是否能正确获取时间,并进行显示。
6.总结与展望本文设计了一款基于单片机的电子时钟,通过单片机与DS1307芯片的连接和编程,实现了准确的时间显示功能。
基于51单片机的简易电子钟设计

基于51单片机的简易电子钟设计一、设计目的现代社会对于时间的要求越来越精确,电子钟成为家庭和办公场所不可缺少的设备之一、本设计基于51单片机,旨在实现一个简易的电子钟,可以显示当前的时间,并且能够通过按键进行时间的调整和设置闹钟。
二、设计原理本设计主要涉及到51单片机的IO口、定时器、中断、LCD显示技术等方面知识。
1.时钟模块时钟模块采用定时器0的中断进行时间的累加和更新。
以1秒为一个时间单位,每当定时器0中断发生,就将时间加1,并判断是否需要更新小时、分钟和秒的显示。
同时,根据用户按键的操作,可以调整时间的设定。
2.显示模块显示模块采用16x2字符LCD显示屏,通过51单片机的IO口与LCD连接。
可以显示当前时间和设置的闹钟时间。
初次上电或者重置后,LCD显示时间为00:00:00,通过定时器中断和键盘操作,实现时间的更新和设定闹钟功能。
3.键盘模块键盘模块采用矩阵键盘连接到51单片机的IO口上,用于用户进行时间的调整和设置闹钟。
通过查询键盘的按键状态,根据按键的不同操作,实现时间的调整和闹钟设定功能。
4.中断模块中断模块采用定时器0的中断,用于1秒的定时更新时间。
同时可以添加外部中断用于响应用户按键操作。
三、主要功能和实现步骤1.系统初始化。
2.设置定时器,每1秒产生一次中断。
3.初始化LCD显示屏,显示初始时间00:00:00。
4.查询键盘状态,判断是否有按键按下。
5.如果按键被按下,根据不同按键的功能进行相应的操作:-功能键:设置、调整、确认。
-数字键:根据键入的数字进行时间的调整和闹钟设定。
6.根据定时器的中断,更新时间的显示。
7.判断当前时间是否与闹钟设定时间相同,如果相同,则触发闹钟,进行提示。
8.循环执行步骤4-7,实现连续的时间显示和按键操作。
四、系统总结和改进使用51单片机设计的简易电子钟可以显示当前时间,并且实现时间的调整和闹钟设定功能。
但是由于硬件资源有限,只能实现基本的功能,不能进行其他高级功能的扩展,例如闹铃的音乐播放、温度、湿度的显示等。

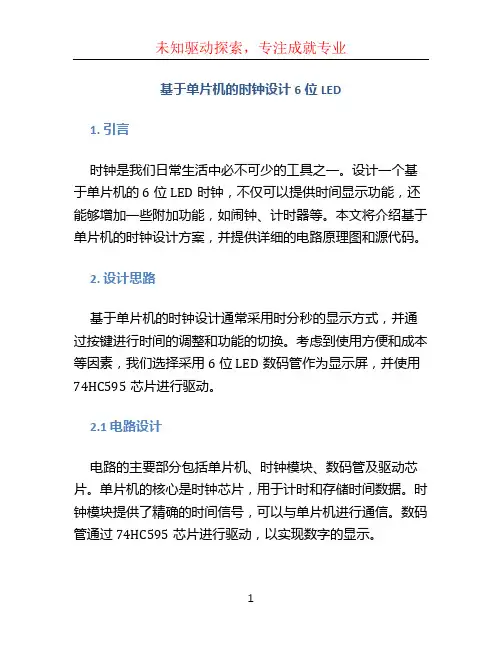

基于单片机的时钟设计6位LED

基于单片机的时钟设计6位LED1. 引言时钟是我们日常生活中必不可少的工具之一。
设计一个基于单片机的6位LED时钟,不仅可以提供时间显示功能,还能够增加一些附加功能,如闹钟、计时器等。
本文将介绍基于单片机的时钟设计方案,并提供详细的电路原理图和源代码。
2. 设计思路基于单片机的时钟设计通常采用时分秒的显示方式,并通过按键进行时间的调整和功能的切换。
考虑到使用方便和成本等因素,我们选择采用6位LED数码管作为显示屏,并使用74HC595芯片进行驱动。
2.1 电路设计电路的主要部分包括单片机、时钟模块、数码管及驱动芯片。
单片机的核心是时钟芯片,用于计时和存储时间数据。
时钟模块提供了精确的时间信号,可以与单片机进行通信。
数码管通过74HC595芯片进行驱动,以实现数字的显示。
2.2 软件设计软件设计是基于单片机的时钟设计中非常重要的一环。
主要包括以下功能:•时间显示:将时、分、秒的数据转换为数码管的显示信息,并实现动态显示效果。
•时间调整:通过按键对时钟进行时间的调整,包括调整小时、分钟、秒钟。
•附加功能:实现闹钟、计时器等附加功能,可以通过按键进行设置和开关。
3. 电路原理图电路的原理图如下:+--------------+| 数码管 |+--------------+|+--------------------------+| 74HC595驱动芯片 |+--------------------------+|+--------------+| 单片机 |+--------------+|+---------------------+| 时钟模块 |+---------------------+4. 源代码以下是基于单片机的时钟设计的部分源代码示例:#include <reg52.h>sbit SCLK=P1^0; // 74HC595芯片时钟输入sbit RCLK=P1^1; // 74HC595芯片锁存输出sbit DIO=P1^2; // 74HC595芯片串行数据输入// 数字码表unsigned char code number[10]={0x3F, // 00x06, // 10x5B, // 20x4F, // 30x66, // 40x6D, // 50x7D, // 60x07, // 70x7F, // 80x6F// 9};void delay(unsigned int t){unsigned int i, j;for(i=0; i<t; i++)for(j=0; j<123; j++);}void display(unsigned char *num){unsigned char i;for(i=0; i<8; i++){DIO = num[i];SCLK = 0;SCLK = 1;}RCLK = 0;RCLK = 1;}void main(){unsigned char time[8] = {0, 0, 0, 0, 0, 0, 0, 0};unsigned char i, j;while(1){// 获取当前时间// 进行时间调整// 显示时间display(time);// 延时0.5秒delay(500);}}5. 结语基于单片机的6位LED时钟设计,通过硬件和软件的设计实现了时间的显示和调整功能,并可以扩展其他附加功能。
单片机课程设计实验报告 基于单片机的数字时钟 含完整实验代码..

单片机课程设计报告基于单片机的数字时钟姓名:班级:学号:一、前言利用实验板上的4个LED数码管,设计带有闹铃、秒表功能的数字时钟。
功能要求:a)计时并显示(LED)。
由于实验板上只有4位数码管,可设计成显示“时分”和显示“分秒”并可切换。
b)时间调整功能。
利用4个独立按钮,实现时钟调整功能。
这4个按钮的功能为工作模式切换按钮(MODE),数字加(INC),数字减(DEC)和数字移位(SHITF)。
c)定闹功能。
利用4个独立按钮设定闹钟时间,时间到以蜂鸣器响、继电器动作作为闹铃。
d)秒表功能。
最小时间单位0.01秒。
二、硬件原理分析1.电源部分电源部份采用两种输入接口(如上图)。
a)外电源供电,采用2.1电源座,可接入电源DC5V,经单向保护D1接入开关S1。
b)USB供电,USB供电口输入电源也经D1单向保护,送到开关S1。
注:两路电源输入是并连的,因此只选择一路就可以了,以免出问题。
S1为板子工作电源开关,按下后接通电源,提供VCC给板子各功能电路。
电路采用两个滤波电容,给板子一个更加稳定的工作电源。
LED为电源的指示灯,通电后LED灯亮。
2.蜂鸣器蜂鸣器分为有源和无源两种,有源即两引脚有一个直流电源就可以长鸣,无源则需要一个1K左右的脉冲才可以蜂鸣,因此对于按键的提示音及报警蜂鸣使用有源来得方便。
有源也可以当无源使用,而无源则不能当有源使用,当然用有源蜂鸣器作音乐发声会失真厉害。
如上图:单片机P15输出高低电平经R21连接三极管B极,控制三极管的导通与截止,从而控制蜂鸣器的工作。
低电平时三极管导通,蜂鸣器得电蜂鸣,高电平时三极管截止,蜂鸣器失电关闭蜂鸣。
电路使用一个四位共阳型数码管,四个公共阳级由三极管放大电流来驱动,三极管由P10-P13控制开与关。
数码管的阴级由P0口经过电阻限流连接。
例如,要十位的数码管工作,P12输出0,使三极管Q12导通,8脚得电,当P0口相应位有输出0时,点亮相应的LED灯组合各种字符数字。
基于STC89C52单片机时钟的设计与实现

基于STC89C52单片机时钟的设计与实现1. 本文概述本文主要介绍了基于STC89C52单片机和DS1302时钟芯片的电子时钟设计与实现。
该电子时钟系统具有年月日等基本时间显示功能,并集成了秒表计时处理、闹钟定时、蜂鸣器和温度显示等附加功能。
系统采用LCD1602作为液晶显示器件,通过单片机对时钟和温度等数据进行处理后传输至LCD进行显示。
用户可以通过按键对时间进行调节,同时,单片机还通过扩展外围接口实现了温度采集等功能。
本文的目标是提供一个功能丰富、易于操作的电子时钟系统,为学习和应用单片机技术提供一个实用的案例。
2. 系统设计要求在设计基于STC89C52单片机的时钟系统时,我们需要考虑以下几个关键的设计要求:时钟系统必须具备基本的时间显示功能,能够以小时、分钟和秒为单位准确显示当前时间。
系统还应支持设置闹钟功能,允许用户设定特定的时间点进行提醒。
系统需要保证长时间稳定运行,具备良好的抗干扰能力,确保在各种环境下都能准确计时。
还应具备一定的容错能力,即使在操作失误或外部干扰的情况下,也能保证系统的正常运行。
用户界面应简洁直观,便于用户快速理解和操作。
时钟的显示部分应清晰可见,即使在光线较暗的环境下也能保持良好的可视性。
同时,设置和调整时间的操作应简单易懂,方便用户进行日常使用。
在设计时钟系统时,应考虑到未来可能的功能扩展,如温度显示、日期显示等。
系统的设计应具有一定的灵活性和扩展性,以便在未来可以轻松添加新的功能模块。
鉴于时钟系统可能需要长时间运行,能耗是一个重要的考虑因素。
设计时应选择低功耗的元件,并优化电源管理策略,以延长电池寿命或减少能源消耗。
在满足上述所有要求的同时,还需要控制成本,确保产品的市场竞争力。
这可能涉及到对单片机的编程优化、选择性价比高的外围元件等措施。
通过满足上述设计要求,我们可以确保开发出一个功能完善、稳定可靠、用户友好、易于扩展、节能环保且成本效益高的STC89C52单片机时钟系统。
基于51单片机的电子时钟的设计

基于51单片机的电子时钟的设计电子时钟已经成为我们日常生活中不可或缺的设备之一。
随着科技的不断发展,电子时钟也越来越智能化,功能也越来越强大。
然而,简单的电子时钟也非常实用,可以帮助我们准确地把握时间,安排生活。
本文将基于51单片机,介绍一个简单的电子时钟的设计。
第一步,硬件设计。
要实现电子时钟,我们需要用到一个时钟模块,它可以为我们提供一个准确的时间基准。
同时,我们还需要将时间显示在一个数码管上,所以在硬件设计中我们需要使用数码管。
此外,为了方便调试,我们需要一个串口模块,它可以将调试信息输出到PC端,供我们观察。
具体的硬件设计如下:1.时钟模块我们使用的是DS1302时钟模块,它可以提供准确的时间计算。
DS1302时钟模块有六个引脚,分别是:VCC、GND、CLK、DAT、RST、DS。
其中,VCC和GND分别连接电源正负极,CLK是时钟,DAT是数据,RST是复位,DS是时钟数据存储器。
2.数码管我们使用共阴数码管,它有12个引脚,其中11个引脚是段选线,另外一个引脚是位选线。
为了方便连接,我们可以使用数码管驱动芯片,如74HC595。
它可以将51单片机的串行数据转为并行数据,以驱动数码管。
3.串口模块串口模块是用于通信的模块,它有4个引脚,分别是:VCC、GND、TX、RX。
其中,VCC 和GND连接电源正负极,TX是发送端口,RX是接收端口。
第二步,软件设计。
软件设计主要包括三个部分,分别是时钟模块的驱动程序、数码管的驱动程序和主程序。
我们需要编写一个DS1302时钟模块的驱动程序。
通过驱动程序,我们可以读取当前时间,并将其设置为时钟模块的初始时间。
同时,我们还需要实现定时器中断,以更新时钟显示。
数码管驱动程序是通过74HC595芯片实现的。
我们需要编写一个函数,将当前时间转换为段选数据,再通过74HC595芯片输出到数码管上。
3.主程序主程序主要包括时钟的初始化、时钟的设置、时钟的显示等功能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
随着现代生活的推进,电子时钟在人们的生活中已经普及,本课题的主要内容就是结合单片机的强大功能,在一块普通的电子时钟集成多种功能,方便人们的日常生活,该功能是通过单片机、8 段数码管以及一些简单辅助电路实现的。
由于之前没有独立做过单片机实现多功能电子时钟方面的内容,所以在做设计时总会遇见很多问题,本次设计是在结合老师的指导及同学的帮助下完成的,并通过在网上所查的大量资料及单片机设计中常见的电路而构思出来的。
单片计算机即单片微型计算机。
由RAM ,ROM,CPU 构成,定时,计数和多种接口于一体的微控制器。
它体积小,成本低,功能强,广泛应用于智能产业和工业自动化上。
51 系列单片机是各单片机中最为典型和最有代表性的一种。
这次课程设计通过对它的学习,应用,从而达到学习、设计、开发软、硬的能力。
本设计主要设计了一个基于AT89C51单片机的电子时钟。
并在数码管上显示相应的时间。
并通过一个控制键用来实现时间的调节和是否进入省电模式的转换。
该方法仿真效果真实、准确,节省了硬件资源。
1.主要功能用4位LED显示时、分、秒值,以24小时计时方式工作,可用开关调整时间值和闹铃时间。
2.硬件设计如下图所示,本次设计时钟电路,使用AT89C51单片机芯片控制电路,单片机控制电路简单且省去了很多复杂的线路,使得电路简明易懂,使用键盘键上的按键来调整时钟的时、分、秒,用一蜂鸣器来进行定时提醒,同时使用C语言程序来控制整个时钟显示,使得编程变得更容易,这样通过四个模块:键盘、芯片、蜂鸣器、显示屏即可满足设计要求。
单片机电路如下:3.软件设计:(一)主要功能及原理数字式电子钟用集成电路计时时,译码代替机械式传动,用LED 显示器代替指针显示进而显示时间,减小了计时误差,这种表具有时、分、秒显示时间的功能,还可以进行时和分的校对,片选的灵活性好。
该电子时钟由AT89C51、四段数码管等构成,采用晶振电路作为驱动电路, 由延时程序和循环程序产生的一秒定时,达到时分秒的计时,六十秒为一分钟,六十分钟为一小时,满二十四小时为一天。
而电路中唯一的一个控制键却拥有多种不同的功能,按下又松开,可以实现屏蔽数码管显示的功能,达到省电的目的;直接按下,则可以通过按键实现分钟的累加,每按一次分钟加一;而另一个键按下,则可实现小时的调节,同样每按一次小时加一。
(二)通过对多种单片机性能的分析,最终认为AT89C51是最理想的电子时钟开发芯片。
AT89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压,高性能CMOS8位微处理器,单片机的外部扩展能力很强。
在内部的各种功能部件不能满足应用的需求时, 均可在外部进行扩展,与许多通用的微机接口芯片兼容,给应用系统设计带来了很大的方便。
(三)数码管显示工作原理数码管是一种把多个LED 显示段集成在一起的显示设备。
有两种类型,一种是共阳型,一种是共阴型.共阳型就是把多个LED显示段的阳极接在一起,又称为公共端。
共阴型就是把多个LED显示段的阴极接在一起,即为公共商。
阳极即为二极管的正极, 又称为正极,阴极即为二极管的负极,又称为负极.通常的数码管又分为8 段,即8 个LED 显示段,这是为工程应用方便如设计的,分别为A,B,C,D,E,F,G,DP,其中DP是小数点位段。
而多位数码管,除某一位的公共端会连接在一起,不同位的数码管的相同端也会连接在一起。
即所有的A 段都会连在一起,其它的段也是如此,这是实际最常用的用法。
数码管显示方法可分为静态显示和动态显示两种。
静态显示就是数码管的8 段输入及其公共端电平一直有效.动态显示的原理是,各个数码管的相同段连接在一起,共同占用8 位段引管线;每位数码管的阳极连在一起组成公共端。
2个1个28 个3个1个利用人眼的视觉暂留性,依次给出各个数码管公共端加有效信号,在此同时给出该数码管加有效的数据信号,当全段扫描速度大于视觉暂留速度时,显示就会清晰显示出来。
(四)键盘电路设计该设计只用了4个键,实现的功能却是比较完善,减少了硬件资源的损耗。
首先按下S3进入时间调整状态,S1为小时时间加一,S2为分钟时间加一,再按S3进入正常走时状态;按下S4进入闹钟调整时间状态,S1为小时时间加一,S2为分钟时间加一,再按S4进入正常走时,到时间达到闹钟调整时间蜂鸣器发出响声。
主程序流程图4.源程序代码#include<reg51.h> // 包含51单片机寄存器定义的头文件unsigned char code Tab[ ]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //数字0~9的段码unsigned char int_time ; //中断次数计数变量unsigned char second; //秒计数变量unsigned char minute,minute1; //分钟计数变量unsigned char hour,hour1; //小时计数变量unsigned int count=0;sbit SOUND=P3^7;unsigned int t=0;sbit S4=P3^3;sbit S1=P3^2; //将S1位定义为P3.2sbit S2=P3^1; //将S2位定义为P3.1sbit S3=P3^0; //将S3位定义为P3.0sbit P0_7=P0^7;/****************************************************************** 函数功能:数码管扫描延时********************************************************************/ void delay(void){unsigned char j;for(j=0;j<200;j++);}/******************************************************************函数功能:键盘扫描延时********************************************************************/ void delay60ms(void){unsigned char i,j;for(i=0;i<200;i++)for(j=0;j<100;j++);}/****************************************************************** 函数功能:显示秒入口参数:s********************************************************************/ void DisplaySecond(unsigned char s){if(int_time<=10){P0_7=0;P2=0x40;}delay();P2=0x00;}/****************************************************************** 函数功能:显示分钟入口参数:m********************************************************************/ void DisplayMinute(unsigned char m){P2=0x20; // P2.5引脚输出高电平P0=Tab[m/10]; //显示十位delay();P2=0x10; // P2.4引脚输出高电平P0=Tab[m%10]; //显示个位delay();P2=0x00; //关闭所有数码管}/****************************************************************** 函数功能:显示小时的子程序入口参数:h********************************************************************/ void DisplayHour(unsigned char h){P2=0x80; //P2.7引脚输出高电平P0=Tab[h/10]; //显示十位delay();P2=0x40; //P2.6引脚输出高电平P0=Tab[h%10]; //显示个位delay();P2=0x00; //关闭所有数码管}/****************************************************************** 函数功能:键盘扫描********************************************************************/ void key_scan(void){if(S3==0) //有键按下{delay60ms(); //延时60ms再检测if(S3==0) //确实有键按下{if(S1==0) //如果是S1键按下{minute++; //分钟加1DisplayMinute(minute); } //调用分钟显示子程序if(S2==0) //如果是S2键按下{hour++; //小时加1DisplayHour(hour); } //调用小时显示子程序 }}}void key1_scan(void){if(S4==0) //有键按下{delay60ms(); //延时60ms再检测if(S4==0) //确实有键按下{if(S1==0) //如果是S1键按下{minute1++; //分钟加1if(minute1==60)minute1=0;DisplayMinute(minute1); } //调用分钟显示子程序if(S2==0) //如果是S2键按下{hour1++; //小时加1if(hour1==24)hour1=0;DisplayHour(hour1); } //调用小时显示子程序}}}void clock(void){for(count=0;count<=5;count++){SOUND=~SOUND;delay60ms();}count=0;SOUND=0;}/****************************************************************** 函数功能:主函数********************************************************************/void main(){TMOD=0x01; //使用定时器T0EA=1;ET0=1; //允许T0中断TH0=(65536-46083)/256; //定时器高八位赋初值TL0=(65536-46083)%256; //定时器低八位赋初值TR0=1; //启动定时器T0TR1=0;minute1=1;hour1=1;int_time=0; //中断计数变量初始化minute=0; //分钟计数变量初始化hour=0; //小时计数变量初始化P3=0x7f;SOUND=0;S4=1,S1=1,S2=1,S3=1; //将S1,S2,S3置高电平“1”if(S3==0)key_scan();if(S4==0)key1_scan();while(1){if(S4==0){DisplayMinute(minute1); //调用分钟显示子程序DisplayHour(hour1); //调用小时显示子程序}else{DisplaySecond(second); //调用秒钟显示子程序 DisplayMinute(minute); //调用分钟显示子程序DisplayHour(hour); //调用小时显示子程序}if(minute==minute1&&hour==hour1)clock();}}/****************************************************************** 函数功能:定时器T0的中断服务子程序********************************************************************/ void interserve(void ) interrupt 1 using 1 //using Time0{TR0=0; //关闭定时器T0int_time++; //中断次数加1if(int_time==20) //如果中断次数满20{int_time=0; //中断计数变量清0second++; //秒计数变量加1}if(second==60) //如果秒计满60{second=0; //如果秒计满60,将秒计数变量清0minute++; //分钟计数变量加1}if(minute==60) //如果分钟计满60{minute=0; //如果分钟计满60,将分钟计数变量清0hour++; //小时计数变量加1}if(hour==24) //如果小时计满24{hour=0; //如果小时计满24,将小时计数变量清0 }key_scan();key1_scan();TH0=(65536-46083)/256; //定时器T0高四位赋值TL0=(65536-46083)%256; //定时器T0低四位赋值 TR0=1; //启动定时器T0}5.系统调试在硬件设计时,我们使单片机P0端口接4位共阳极LED数码显示器。
