建筑外遮阳技术

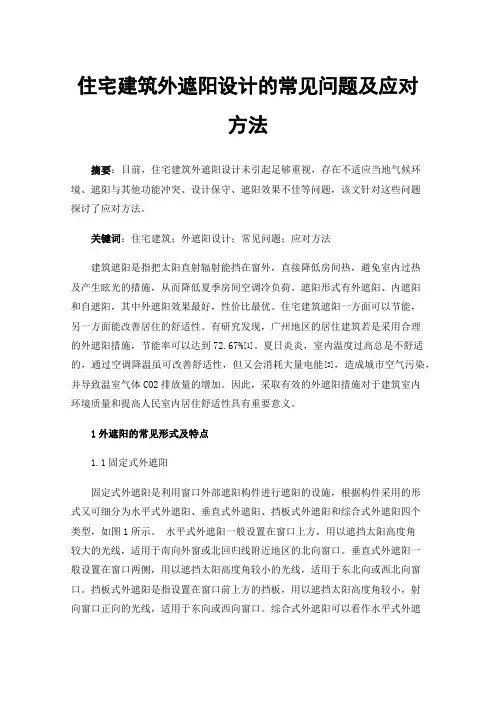

住宅建筑外遮阳设计的常见问题及应对方法
住宅建筑外遮阳设计的常见问题及应对方法摘要：目前，住宅建筑外遮阳设计未引起足够重视，存在不适应当地气候环境、遮阳与其他功能冲突、设计保守、遮阳效果不佳等问题，该文针对这些问题探讨了应对方法。
关键词：住宅建筑；外遮阳设计；常见问题；应对方法建筑遮阳是指把太阳直射辐射能挡在窗外，直接降低房间热，避免室内过热及产生眩光的措施，从而降低夏季房间空调冷负荷。
遮阳形式有外遮阳、内遮阳和自遮阳，其中外遮阳效果最好，性价比最优。
住宅建筑遮阳一方面可以节能，另一方面能改善居住的舒适性。
有研究发现，广州地区的居住建筑若是采用合理的外遮阳措施，节能率可以达到72.67%[1]。
夏日炎炎，室内温度过高总是不舒适的，通过空调降温虽可改善舒适性，但又会消耗大量电能[2]，造成城市空气污染，并导致温室气体CO2排放量的增加。
因此，采取有效的外遮阳措施对于建筑室内环境质量和提高人民室内居住舒适性具有重要意义。
1外遮阳的常见形式及特点1.1固定式外遮阳固定式外遮阳是利用窗口外部遮阳构件进行遮阳的设施，根据构件采用的形式又可细分为水平式外遮阳、垂直式外遮阳、挡板式外遮阳和综合式外遮阳四个类型，如图1所示。
水平式外遮阳一般设置在窗口上方，用以遮挡太阳高度角较大的光线，适用于南向外窗或北回归线附近地区的北向窗口。
垂直式外遮阳一般设置在窗口两侧，用以遮挡太阳高度角较小的光线，适用于东北向或西北向窗口。
挡板式外遮阳是指设置在窗口前上方的挡板，用以遮挡太阳高度角较小，射向窗口正向的光线，适用于东向或西向窗口。
综合式外遮阳可以看作水平式外遮阳与垂直式外遮阳的结合，能同时遮挡来自窗口上方和两侧的光线，适用于东南向或西南向窗口。
图1固定式外遮阳1.2活动式外遮阳活动式外遮阳是指能根据太阳辐射方向调节遮阳角度或面积的遮阳形式，常见的活动式外遮阳形式包括百叶式外遮阳、卷帘式外遮阳等，如图2所示。
百叶式外遮阳是设置在窗口正向外侧的百叶形式，根据百叶安装方式分为水平百叶、垂直百叶和可全部收纳的百叶帘。

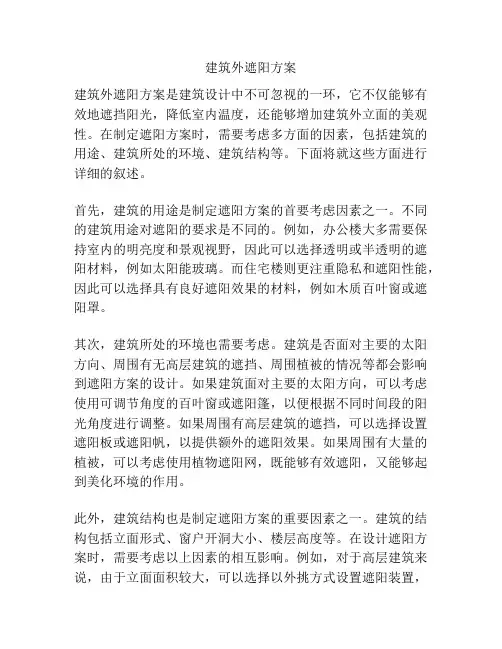

建筑外遮阳方案
建筑外遮阳方案建筑外遮阳方案是建筑设计中不可忽视的一环，它不仅能够有效地遮挡阳光，降低室内温度，还能够增加建筑外立面的美观性。
在制定遮阳方案时，需要考虑多方面的因素，包括建筑的用途、建筑所处的环境、建筑结构等。
下面将就这些方面进行详细的叙述。
首先，建筑的用途是制定遮阳方案的首要考虑因素之一。
不同的建筑用途对遮阳的要求是不同的。
例如，办公楼大多需要保持室内的明亮度和景观视野，因此可以选择透明或半透明的遮阳材料，例如太阳能玻璃。
而住宅楼则更注重隐私和遮阳性能，因此可以选择具有良好遮阳效果的材料，例如木质百叶窗或遮阳罩。
其次，建筑所处的环境也需要考虑。
建筑是否面对主要的太阳方向、周围有无高层建筑的遮挡、周围植被的情况等都会影响到遮阳方案的设计。
如果建筑面对主要的太阳方向，可以考虑使用可调节角度的百叶窗或遮阳篷，以便根据不同时间段的阳光角度进行调整。
如果周围有高层建筑的遮挡，可以选择设置遮阳板或遮阳帆，以提供额外的遮阳效果。
如果周围有大量的植被，可以考虑使用植物遮阳网，既能够有效遮阳，又能够起到美化环境的作用。
此外，建筑结构也是制定遮阳方案的重要因素之一。
建筑的结构包括立面形式、窗户开洞大小、楼层高度等。
在设计遮阳方案时，需要考虑以上因素的相互影响。
例如，对于高层建筑来说，由于立面面积较大，可以选择以外挑方式设置遮阳装置，例如窗外的遮阳板或遮阳篷。
而对于低层建筑来说，窗户开洞相对较小，可以选择使用内部遮阳装置，例如卷帘、百叶窗等。
最后，在选择遮阳材料时，需要考虑其遮阳效果、耐久性和美观性。
遮阳效果是最基本的要求，遮阳材料应具有一定的遮阳率，能够有效地阻挡阳光的照射。
耐久性是指材料能够承受恶劣天气条件（如风雨、高温等）的能力，应选择具有较长寿命的材料。
美观性是指材料能够与建筑外立面形成协调和谐的整体效果，应选择与建筑风格相符的材料。
综上所述，建筑外遮阳方案的制定需要考虑建筑的用途、建筑所处的环境以及建筑结构等多方面因素。
长沙市建筑外遮阳工程技术导则
长沙市建筑外遮阳工程技术导则
近年来，随着城市建设的不断推进，建筑外遮阳工程已成为建筑设计的必备要素之一。
其不仅能够有效地降低建筑能耗，减轻城市热岛效应，还能够提高建筑的舒适性和美观度。
为此，长沙市制定了《长沙市建筑外遮阳工程技术导则》，旨在规范和指导建筑遮阳工程的设计、施工和使用。
该导则主要包括以下内容：
一、遮阳材料的选择和应用
导则详细介绍了常用的遮阳材料的特点、优缺点及适用范围，如百叶窗、遮阳网、遮阳膜等，并对不同建筑类型的遮阳方案提出了具体的建议。
二、遮阳系统的设计和施工
导则从遮阳系统的设计、选型、安装、调试等方面进行了详细的阐述，强调了遮阳系统设计应考虑建筑的形态、造型、材料和朝向等因素，并提出了施工过程中需注意的事项，如安全、维护等。
三、遮阳系统的使用和维护
导则指出，遮阳系统的使用和维护是保障其正常运行和延长使用寿命的重要环节。
因此，导则从使用注意事项、维护保养、检测维修等方面提出了具体要求，以确保遮阳系统的正常运行和有效使用。
总之，该导则为长沙市建筑遮阳工程的规范化、科学化、可持续化发展提供了有力的技术支撑，有助于提升城市建筑的品质和形象，推动建筑行业的健康发展。
建筑外遮阳方案展示
建筑外遮阳方案展示建筑外遮阳是一种常见的设计方案，其目的是通过遮挡阳光，减少建筑内部的热量和紫外线辐射，提供更舒适的室内环境。
本文将展示几种常见的建筑外遮阳方案。
一种常见的建筑外遮阳方案是建筑立面设置大型的遮阳窗帘。
这种窗帘可以根据日光强度和角度自动调节，以达到最佳的遮阳效果。
通过降低阳光的直射，室内温度可以更稳定，节约空调能耗。
同时，这种窗帘还能起到隐私保护的作用，增加建筑的整体美观性。
另一种常见的建筑外遮阳方案是安装遮阳板。
遮阳板通常以金属或塑料材质制成，可以根据建筑立面的不同设计形状进行定制。
它们可以很好地阻挡阳光直射，同时透明度较高，保持室内明亮度。
此外，遮阳板还起到了降低热量传导的作用，进一步提高建筑的能效。
同时，在一些高温地区，绿化遮阳也是一种常见的方案。
通过在建筑周围种植树木或搭建绿化篷布，可以有效地阻挡阳光的直射。
树木的树荫和绿化篷布的遮阳效果都能起到很好的降温作用，为建筑提供了自然的遮阳解决方案。
此外，绿化遮阳还可以增加建筑的美观性和生态环境。
除了以上几种方案，太阳能帷幕也是一种新兴的建筑外遮阳方案。
太阳能帷幕是利用太阳能电池板制成的窗帘，它可以将阳光转化为电能，供给建筑内部的电器设备使用。
同时，太阳能帷幕还具有遮阳、保温和隔音的功能，大大提高了建筑的能源利用效率。
总结起来，建筑外遮阳方案有很多种类，每一种方案都有不同的优势和适用场景。
无论是遮阳窗帘、遮阳板、绿化遮阳还是太阳能帷幕，它们都可以有效地减少室内的热量和紫外线辐射，提供更舒适和节能的室内环境。
在进行建筑设计时，应根据建筑的特点和使用需求选择适合的遮阳方案，以实现最佳的遮阳效果和美观性。
建筑外遮阳技术
建筑外遮阳技术1、工程概况建筑遮阳是将遮阳产品安装在建筑外窗、透明幕墙和采光顶的外侧、内侧和中间等位置，以遮蔽太阳辐射：夏季，阻止太阳辐射热从玻璃窗进入室内；冬季，阻止室内热量从玻璃窗逸出，因此，设置适合的遮阳设施，节约建筑运行能耗，可以节约空调用电25%左右；设置良好遮阳的建筑，可以使外窗保温性能提高约一倍，节约建筑采暖用能10%左右。
本工程采用的建筑外遮阳技术主要是在建筑物外立面设置有水平及竖向遮阳条板，在外窗上设置遮阳百叶，应用量约为5000m2。
2、主要技术内容根据遮阳产品的安装的位置分为外遮阳，内遮阳，中间遮阳，中置遮阳。
建筑遮阳设计应根据当地的地理位置、气候特征、建筑类型、建筑功能、建筑造型、透明围护结构朝向等因素，选择适宜的遮阳形式;应兼顾采光、视野、通风、隔热和散热功能，严寒、寒冷地区不应影响建筑冬季的阳光入射。
本工程利用重庆山城特点，同时结合虎溪校区的日照与通风特性，根据建筑物立面造型，在建筑物外墙上设置水平及竖向遮阳板，既遮挡阳光又美化建筑，形成建筑立面的虚实效果，丰富了建筑外观造型。
在建筑外窗上设置百叶，既利于遮阳又有利于通风，体现了绿色建筑的设计理念。
影响建筑遮阳性能的指标有抗风荷载性能、耐雪荷载性能、耐积水荷载性能、操作力性能、机械耐久性能、热舒适和视觉舒适性能等，产品技术性能指标见《建筑遮阳通用要求》JG/T274-2010、《建筑遮阳热舒适、视觉舒适性能与分级》JG/T277—2010；施工时应符合《建筑遮阳工程技术标准》（新编）。
3、应用效果本项目在工程建设的全过程中，响应国家政策导向，自始至终从项目立项、设计及施工全过程都认真贯彻“绿色”建筑思想，具体将建筑节能和环保应用技术做到实处，施工中控制粉尘、噪音等环境污染，有组织进行垃圾回收处理，现场道路硬化及施工场地绿化等文明施工措施。
取得直接经济效益33.4万元。

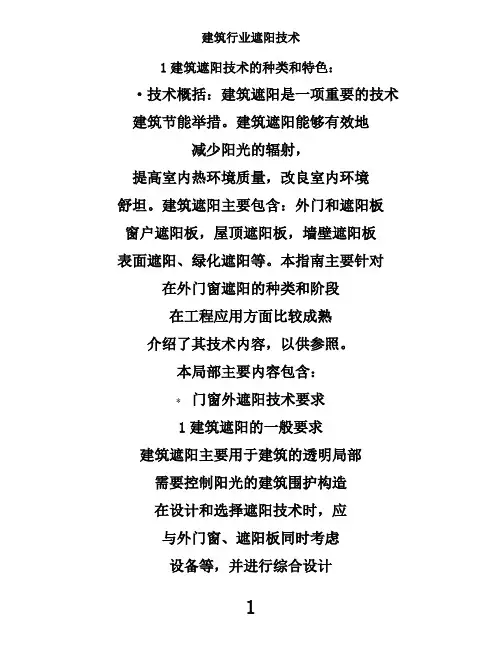

建筑行业遮阳技术
1建筑遮阳技术的种类和特色：·技术概括：建筑遮阳是一项重要的技术建筑节能举措。
建筑遮阳能够有效地减少阳光的辐射，提高室内热环境质量，改良室内环境舒坦。
建筑遮阳主要包含：外门和遮阳板窗户遮阳板，屋顶遮阳板，墙壁遮阳板表面遮阳、绿化遮阳等。
本指南主要针对在外门窗遮阳的种类和阶段在工程应用方面比较成熟介绍了其技术内容，以供参照。
本局部主要内容包含：*门窗外遮阳技术要求1建筑遮阳的一般要求建筑遮阳主要用于建筑的透明局部需要控制阳光的建筑围护构造在设计和选择遮阳技术时，应与外门窗、遮阳板同时考虑设备等，并进行综合设计技术与构造的接口应预留在行进。
2建筑遮阳设计条件〔1〕当建筑有更高的标准要求时，遮阳当以下条件知足1-2时，应采纳举措。
1〕室内〔外〕温度抵达或超出29℃。
2〕太阳辐射强度>240kcal/m2·H〔m2·H〕。
3〕房间里阳光的深度。
4〕光照时间大于1h。
*建筑外遮阳技术的种类与特色门窗外门窗遮阳的根本形式主要有分为外遮阳、内遮阳、中遮阳和内遮阳玻璃自暗影主要特色以下。
外门窗遮阳技术的特别技术种类窗户：安装地点的优弊端外遮阳板设在外门窗外能直接阻拦室外的太阳辐射，拥有优秀的防备成效遮阳节能成效。
因为直接裸露于外界，资料的持久性构造要求高，操作和保护方便维修不方便。
内遮阳板设置在外门窗内直接入射到室内的漫反射光能够降低太阳辐射强度，有效改良室内环境环境质量和防备眩光灯光。
不会直接裸露在外面，要求低对资料和构造的持久性，低本钱和简单操作和保护。
它只好阻拦局部太阳辐射，起到障蔽作用不是直接的，降低室内温度的成效是比外面暗影更糟糕。
中间遮阳板设置在玻璃系统内部或二者之间两个门窗，调理方便，不易破坏污染或破坏本钱高，保护本钱高，遮阳成效好成效不如外面着色成效好。
玻璃遮阳板采纳窗玻璃的遮阳性能它自己能够阻拦一局部阳光进入室内。
这个构造简单，遮阳成效显然当玻璃用于遮光时，一定封闭窗户，这影响室内自然通风，且局部散热留在房间里是没法消失的。
建筑外遮阳处理方案
建筑外遮阳处理方案建筑外遮阳处理方案是根据建筑物所面临的阳光照射、热能传导以及视觉效果等多方面的需求来设计适当的遮阳措施。
以下是一个针对建筑外遮阳处理的方案，供参考。
1. 选择合适的遮阳材料：根据建筑的整体风格以及所需的视觉效果，可以选择透明材料、网格结构材料、金属遮阳片或者帆布等不同材料的遮阳系统。
透明材料可以让室内充分享受阳光的照射，同时又能减少紫外线的伤害；网格结构材料可以有效阻挡阳光直射，提供舒适的室内环境；金属遮阳片或帆布可以在不同时间调整不同角度，灵活性较高。
2. 设置遮阳设施：可以根据建筑的外观和功能来选择合适的遮阳设施。
对于高层建筑可以考虑使用外挂式遮阳架或者伸缩式遮阳篷；对于低层建筑可以选择种植绿植，通过树冠的遮挡来减少阳光的直射；对于广场或露天空间可以考虑搭建遮阳棚、雨篷等设施。
3. 智能化调节系统：根据建筑所面临的不同照射条件以及使用人群的需求，可以安装智能调节系统来自动调整遮阳设施的角度和位置。
可以通过感应器、光线控制器等设备来实现智能化的自动调节，提高遮阳系统的使用效率和便利性。
4. 考虑节能效果：遮阳处理方案中还应考虑节能效果，减少建筑物的能耗。
可以选择具有反光或者隔热的材料，减少建筑物热能的吸收和传导；也可以结合建筑物的通风系统，在遮阳设施上设置通风孔，提高建筑物的通风效果。
5. 安全考虑：遮阳处理方案中需要考虑建筑物的安全性。
对于外挂式遮阳架或遮阳篷等设施，需要确保其安装牢固，能够承受一定的风载荷；对于种植绿植的遮阳方式，需要选择适合当地气候和土壤条件的植物，确保其生长健康并不易倒伏。
通过以上的建筑外遮阳处理方案，可以根据建筑物的具体需求来选择合适的遮阳材料和设计方案，提供舒适、安全、节能的室内环境。
同时，也可以提高建筑物的整体美观度，增加建筑物的视觉效果。
建筑遮阳工程技术标准修正稿
U D C中华人民共和国行业标准备案号 Jxxx —201X建筑遮阳工程技术标准Technical standard for solar shading engineering of buildings（征求意见稿）201X-XX —XX 发布 201X —XX —XX 实施中华人民共和国住房和城乡建设部 发布Ｐ JGJ x x x -201x中华人民共和国行业标准建筑遮阳工程技术标准Technical standard for shading engineering of buildingsJGJ XXX—201X批准部门:中华人民共和国住房和城乡建设部施行日期：2 0 1 X 年XX 月XX 日中国建筑工业出版社201X 北京根据原建设部《关于印发〈2007年工程建设标准规范制订、修订计划（第一批）〉的通知》（建标［2007］145号)的要求，标准编制组经广泛调查研究、认真总结实践经验、参考有关国际标准和国外标准，并在广泛征求意见的基础上，制订了本标准。
本标准主要技术内容是:1 总则；2 术语；3 基本规定;4 建筑设计；5 热工设计；6 结构安全设计;7 机械电气控制设计；8 施工安装；9 工程验收；10 保养和维修；附录A;附录B;附录C.本标准中以黑体字标志的条文为强制性条文，必须严格执行.本标准由住房和城乡建设部负责管理和对强制性条文的解释。
由中国建筑业协会建筑节能分会和北京中建建筑科学研究院有限公司负责具体技术内容的解释。
执行过程中如有意见或建议，请寄送北京中建建筑科学研究院有限公司（地址: 北京市南苑新华路一号，邮编：100076）。
本标准主编单位:本标准参编单位：本标准主要起草人：本标准主要审查人：1 总则 (1)2 术语 (2)3 基本规定 (3)4 建筑设计 (4)5 热工设计 (5)6 结构安全设计 (10)6。
1 一般规定 (10)6.2 荷载 (10)6。
3 遮阳设施的结构设计 (11)6。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑外遮阳技术
技术介绍
建筑外遮阳技术是广州地区绿色建筑技术的一个重要组成部分，科学合理地运用遮阳技术对于防止广州地区民用建筑的室内环境恶化、降低建筑物空调能耗、维持健康生态的室内人居环境以及丰富建筑物立面艺术效果等起到重要作用。
同时，建筑遮阳技术是一种被动式的建筑生态技术，不存在使用中的能耗问题。
研究表明，窗口外遮阳措施的节能率可以达到10～24%，同时遮阳构件的造价仅占建筑总造价的2～5%。
按照遮阳构件能否随季节与时间的变换进行角度和尺寸的调节，建筑外遮阳技术可以划分为固定式遮阳和活动遮阳两大类型。
1）固定式遮阳，通常是结合建筑立面，造型处理和窗过梁位置，用钢筋混凝土、塑料或铝合金等材料做成的永久性构件，常成为建筑物不可分割和变动的组成部分。
例如阳台、飘板等。
固定遮阳的优势在于其简单、成本低、维护方便；缺点在于不能遮挡住所有时间段的直射光线，以及对采光和视线，通风的要求缺乏灵活应对性。
2）活动式遮阳，与固定式遮阳相反，活动式遮阳可以根据季节，时间的变化以及天空的阴暗情况，任意调整遮阳板的角度；在寒冷季节，为了避免遮挡太阳辐射，争取日照，还可以拆除。
这种遮阳灵活性大，使用科学合理，因此今年来在国内外得到了广泛的应用。
活动遮阳根据遮阳构件与外窗之间的位置关系又可以划分为活动外遮阳和中间遮
阳两种类型。
随着建筑材料技术的快速发展，建筑遮阳技术出现了多种形式的遮阳构件产品，可以应用于不同类型的建筑及其立面设计。
较为常用的遮阳构件产品包括铝合金机翼遮阳、铝合金格栅遮阳、卷帘遮阳、铝合金百叶帘、中空平板百叶等。
