建筑通风系统概述
建筑通风系统原理
建筑通风系统原理
建筑通风系统原理是一种能够调节室内空气质量和温度的系统。
通风系统可以通过控制室内外空气的流动以及排除室内的有害气体和异味。
通风系统一般包括以下几个主要组成部分：进风口、送风机、空气处理设备、管道系统和排风口。
首先，进风口是通风系统接受新鲜空气的位置，一般设置在建筑的外墙，通过进风口将外界空气引入系统。
送风机是通风系统的核心部分，它负责将进入系统的空气经过处理后送入室内。
送风机通过空气处理设备对空气进行过滤、除尘、除湿、加热或降温等处理，确保送入室内的空气符合舒适和卫生要求。
然后，管道系统起着传输空气的作用，将处理后的空气从送风机输送到各个室内房间。
管道系统需要具备一定的强度和密封性，以保证送风效果和避免能量的损失。
最后，排风口是通风系统将室内空气排出的位置。
它可以设置在室内房间的墙壁或天花板上，通过排风口将污浊的室内空气排出室外。
通风系统的工作原理是通过调节进风量和排风量来实现的。
进风量和排风量的平衡是保证室内空气质量的关键。
过多或过少的进风量会导致室内空气质量下降和能量损失，而过多或过少的排风量会导致室内负压或正压，影响通风效果。
在通风系统运行时，可以通过控制送风机的转速、管道阀门的开闭以及进风口和排风口的开启程度来调节进风量和排风量。
同时，还可以根据室内的温度、湿度和二氧化碳浓度等参数，通过传感器和控制器实现自动调节。
总之，建筑通风系统通过控制室内外空气的流动，调节室内空气质量和温度，为人们提供一个舒适、健康的室内环境。

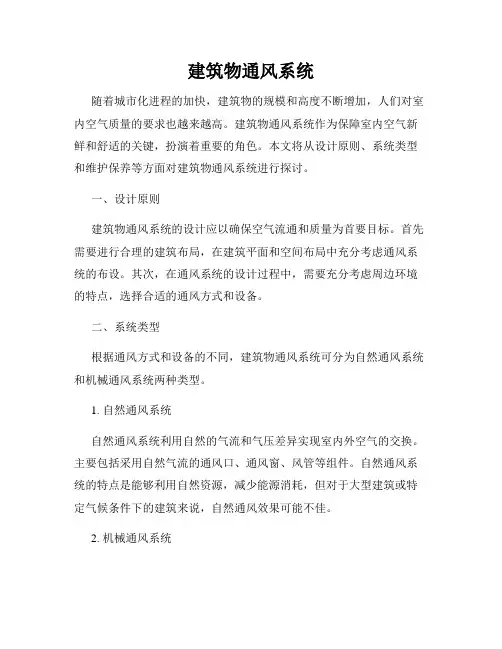

建筑物通风系统
建筑物通风系统随着城市化进程的加快，建筑物的规模和高度不断增加，人们对室内空气质量的要求也越来越高。
建筑物通风系统作为保障室内空气新鲜和舒适的关键，扮演着重要的角色。
本文将从设计原则、系统类型和维护保养等方面对建筑物通风系统进行探讨。
一、设计原则建筑物通风系统的设计应以确保空气流通和质量为首要目标。
首先需要进行合理的建筑布局，在建筑平面和空间布局中充分考虑通风系统的布设。
其次，在通风系统的设计过程中，需要充分考虑周边环境的特点，选择合适的通风方式和设备。
二、系统类型根据通风方式和设备的不同，建筑物通风系统可分为自然通风系统和机械通风系统两种类型。
1. 自然通风系统自然通风系统利用自然的气流和气压差异实现室内外空气的交换。
主要包括采用自然气流的通风口、通风窗、风管等组件。
自然通风系统的特点是能够利用自然资源，减少能源消耗，但对于大型建筑或特定气候条件下的建筑来说，自然通风效果可能不佳。
2. 机械通风系统机械通风系统通过电力或机械设备驱动，实现空气的进出。
主要包括通风机、风管、过滤器等组件。
机械通风系统的特点是能够精确调控室内空气质量，适用于大型建筑和特殊环境条件下的建筑，但需要消耗较多的能源。
三、维护保养建筑物通风系统的维护保养是确保其正常运行和延长使用寿命的重要环节。
维护保养工作包括定期检查设备的运行状态、清洁过滤器、清理风管等。
此外，建筑物通风系统还需要定期进行全面的清洁和消毒，以保证室内空气的卫生。
结论建筑物通风系统作为维持室内空气质量的关键，在建筑设计和使用过程中扮演着重要的角色。
通过合理的设计原则，选择适当的系统类型，并进行定期的维护保养，能够确保系统的正常运行和室内空气的舒适性。
建筑物通风系统的进一步发展和完善，将为人们提供更健康、舒适的室内环境。
建筑通风系统PPT课件
将排出的空气余热回收再利用，减少能源浪费。
运用智能控制系统
运用智能控制系统对通风系统进行实时监控和控制，实现能源的有效利用。
06
CATALOGUE
建筑通风系统的未来发展趋势与挑战
新型通风技术的研发与应用
自然通风技术
利用自然风力进行室内外空气交换，具有节能、 环保、无噪音等优点。
通风系统的设计原则
舒适性原则
健康性原则
建筑通风系统的设计应首先考虑为人们提 供舒适、宜人的室内环境，包括适宜的温 度、湿度、空气质量等。
通风系统应能有效地过滤和排除室内空气 中的细菌、病毒、异味等有害物质，保证 室内空气的新鲜和健康。
节能性原则
可靠性原则
在满足使用需求的前提下，应尽量减少能 源的消耗，采用高效、低能耗的通风设备 和系统。
高湿度环境
对于高湿度环境，需要采用除湿 或调湿的通风系统。
高温环境
对于高温环境，需要采用降温或恒 温的通风系统。
密闭环境
对于密闭环境，需要采用强制换气 的通风系统。
05
CATALOGUE
建筑通风系统的维护与管理
通风系统的维护保养制度
01
定期检查
对通风系统进行定期检查，确保系 统正常运行。
更换磨损部件
发展
未来的建筑通风系统将更加智能化、节能化和健康化，如通 过传感器和控制系统实现智能化控制，通过采用新型节能材 料和优化设计实现节能化，通过引入空气净化技术实现健康 化。
建筑通风系统的分类与组成
分类
根据通风动力不同，建筑通风系统可分为自然通风和 机械通风两大类。自然通风依靠自然界的风力、温差 等自然动力实现通风换气，而机械通风则依靠风机等 机械设备提供动力进行通风换气。
建筑通风与空调系统
建筑通风与空调系统随着城市化的进程和人们对舒适生活的追求，建筑通风与空调系统在现代建筑中扮演着至关重要的角色。
它们可以有效地调节室内空气质量和温度，创造舒适的室内环境。
本文将探讨建筑通风与空调系统的原理和应用，以及其在能源节约和环境保护方面的作用。
一、建筑通风系统建筑通风系统是指通过自然或机械手段，将外界空气引入室内，并排除室内污浊空气的一种技术系统。
通风系统可以通过调节室内空气的流动来维持良好的空气质量，去除室内的异味和有害物质。
1. 自然通风系统自然通风系统是利用自然气流的力量来实现室内外空气交换的一种通风方式。
它通常通过设置建筑的开口和通风道来实现。
自然通风系统不需要额外的能源消耗，对于小型建筑和通风需求不高的场所非常适用。
2. 机械通风系统机械通风系统通过使用风扇或风机等机械设备来促进空气流动，以实现室内外空气交换。
机械通风系统可以根据需要精确地调节空气流量和方向，适用于大型建筑和通风需求较高的场所。
二、建筑空调系统建筑空调系统是指通过冷热源、传热设备和风道系统等组成的一种技术系统，用于调节室内空气的温度、湿度和洁净度，为人们创造舒适的室内环境。
空调系统通常分为中央空调系统和分体空调系统。
1. 中央空调系统中央空调系统是通过一套集中供冷供热设备，通过风管将冷（热）空气传送到各个室内空间，以实现整个建筑范围内的空调调节。
中央空调系统具有调节精度高、运行稳定等优点，适用于大型商业建筑和办公楼等场所。
2. 分体空调系统分体空调系统是将冷（热）源设备和室内机分开安装的一种空调系统。
它通过管道连接，将冷（热）空气输送到相应室内空间，实现单个房间或区域的空调调节。
分体空调系统安装简便、使用灵活，适用于住宅和小型商业场所。
三、能源节约与环境保护建筑通风与空调系统在能源节约和环境保护方面发挥着重要作用。
1. 能源节约建筑通风与空调系统可以通过合理的设计和运行，实现能源的高效利用。
例如，合理设置通风口和通风道，可以充分利用自然气流的力量，减少机械通风系统的能耗。
建筑工程通风
建筑工程通风建筑工程通风是指对建筑物内外的空气进行流动和交换的过程，以保证室内空气质量、温度和湿度的舒适性，同时确保建筑物的可持续性和安全性。
本文将从通风的重要性、通风系统的类型和设计原则以及通风的管理和维护等方面进行论述。
一、通风的重要性通风在建筑工程中起着重要的作用。
首先，通风可以改善室内空气质量，排除有害物质，减少细菌和病毒的传播，提供一个健康和舒适的室内环境。
其次，适当的通风可以调节室内外的温度和湿度，提高室内的舒适度，减少能源的消耗。
此外，通风还可以排出建筑物内部的湿气和异味，保护建筑结构的完整性和使用寿命。
因此，合理设计和管理建筑工程通风系统是非常重要的。
二、通风系统的类型和设计原则1. 自然通风系统自然通风系统利用自然气流和压力差来实现通风效果。
它包括房间内的自然通风和建筑物外部气流的引导。
在设计自然通风系统时，需要考虑建筑物的朝向、窗户和门的位置、开启方式以及通风口的设置等因素，以便实现良好的通风效果。
2. 强制通风系统强制通风系统通过电力或机械装置来推动空气的流动，以实现通风的效果。
它包括机械通风和空调系统。
在设计强制通风系统时，需要考虑建筑物的使用类型、人员流量、空气质量要求以及节能要求等因素，以便实现高效的通风效果。
通风系统的设计原则包括以下几点：1. 合理选择通风系统的类型和设计方案，根据建筑物的具体情况和使用要求来确定。
2. 保持通道的畅通，避免管道弯曲和阻塞，确保空气的顺畅流动。
3. 设置合理的通风口和排风口，使新鲜空气能够有效地进入建筑物，同时污浊空气能够及时排出。
4. 配备合适的通风设备，如风机、空气净化器等，以保证通风系统的正常运行和维护。
三、通风的管理和维护通风系统的管理和维护对于保证其正常运行和延长使用寿命至关重要。
以下是一些通风管理和维护的注意事项：1. 定期检查通风设备的工作状况，及时清洁和更换陈旧的设备，确保设备的正常运行。
2. 确保通风口和排风口的畅通，定期清理灰尘和杂物，防止堵塞。
07通风工程
时，室内压力降低，处于负压状态
工程中：
对于产生有害气体和粉尘的车间，要使 房间保持负压（进风量＜排风量） 对于要求洁净的车间，要使房间保持正 压（进风量＞排风量）
2、热平衡：
冬季要保持通风房间的温度
必须使室内的总得热量等于总失热量
（四）空气量平衡和热量平衡（了解）
热平衡方程式
Qh cLp rntn Q f cL jj r jjt jj cLzj r wtw cLhx rn (ts tn )
3、确定进风窗和排风窗的位置
总热压：
二、自然通风的计算
4、确定进风窗和排风窗的面积
rn指室内平均温 度下的空气温度
t
tn
tp
2
二、自然通风的计算
5、确定中和面的位置
Fa Fb
2
h2 h1
Fa 1 Fb
说明：1、中和面的位置随进风窗面积Fa和排风窗面积Fb之比
而变化. 2、中和面向上移，排风窗孔面积增大，进风窗孔面积减小. 3、中和面向下移，排风窗孔面积减小，进风窗孔面积增大. 4、天窗的造价要比侧窗高，所以中和面位置不宜选得太高.
1、优点： 结构简单 不需要复杂的装置，不需动力设备， 经济，无需专人管理、管理简单。 2、缺点： 换气量难以有效控制，通风效果不稳定
.二）机械通风
优点：
▪ 作用压力大小可根据需要确定 ▪ 可根据需要对进、排风进行任何处理 ▪ 管道可将空气送到室内指定任意地点 ▪ 通风效果稳定
缺点：
▪ 耗电能；设备费、维护费较大 ▪ 风机、风道占用建筑面积 ▪ 安装、管理复杂 ▪ 产生噪音
1）热车间，为了增大进风面积，热车间应尽量采 用单跨厂房 穿堂风
应用穿堂风时将 热源布置在下风侧
第十二章建筑通风
vw 2 Pf K w 2
12 14
室外气流与建筑相遇时，将发 生绕流，经过一段距离后才恢 复平行流动，受建筑物的阻挡， 建筑物四周室外气流的压力发 生变化，迎风面气流受阻，动 压降低，静压增高，与远处气 流相比形成正压，而侧面和背 风面由于产生局部涡流，静压 降低，形成负压。
2.外部罩：设置在有害物源近旁，依靠罩口的抽吸作用， 在控制点处形成一定的风速排除有害物的排风罩。 3.接受罩：利用生产过程(如热过程、机械运动过程等) 产生或者诱导的有害物气流把有害物排掉。 4.吹吸罩：利用吹风口吹出的射流和吸风口前汇流的联 合作用捕集有害物的罩子。
二、除尘器
除尘器用于分离 机械排风系统所排 出的空气中的粉尘， 目的是防止大气污染 并回收空气中的有用 物质。
L 3600Fu
m / h
3
其中：F为罩口实际开启面积 m 2 u为罩口的吸风速度 m / s
可参考有关设计手册。
三、空气平衡和热平衡
1. 空气质量平衡 单位时间进入室内的空气质量应和同一时间内排出的空 气质量保持相等。即通风房间的空气质量（kg/s）要保持平 衡，这就是空气平衡。空气平衡的数学表达式为 Gjj+Gzj =Gjp+Gzp
自然通风 （1）、风压作用下
自然通风 (2)、热压作用下
室内热源加热空气，密度降低，热空气自 然上浮，房间上部空气压力比房间外部的 大气压力大，导致室内空气向外流动。 在房间下部，室外空气不断流入，补充因 上部空
2.局部排风系统
二、全面通风：对整个建筑物或者整个房间 进行机械通风换气的通风方式。 1.机械送风、自然排风 2.自然进风、机械排风 3.机械进风、机械排风 气流组织形式： ——送风系统中，送风口临近工作场所， ——排风系统中，吸风口设污染最严重处 ——尽量使室内气流均匀，减少涡流的存在， 避免污染物在局部地区停留
建筑通风系统PPT课件
目录
• 建筑通风系统概述 • 建筑通风系统的类型与原理 • 建筑通风系统的设计与优化 • 建筑通风系统的维护与管理 • 建筑通风系统的未来发展趋势与挑战
CHAPTER 01
建筑通风系统概述
定义与功能
定义
建筑通风系统是指为建筑物内部 提供新鲜空气并排除废气的系统 ，确保室内空气质量。
智能化与自动化的趋势
自动化控制
通过预设程序或远程控制，实现 通风系统的自动调节和开关，提
高运行效率和节能性。
数据分析和优化
利用大数据和机器学习技术，对通 风系统的运行数据进行实时分析和 优化，提高系统性能和能效。
智能运维与管理
通过智能传感器和远程监控，实现 通风系统的故障预警、预测性维护 和远程管理。
能耗分析
评估通风系统的能耗，提出节能措施，如使用高效节能设备 、实施智能控制等。
环境影响评估
评估通风系统对室内环境和室外环境的影响，如空气质量、 噪声污染、温室气体排放等。
CHAPTER 04
建筑通风系统的维护与管理
维护保养的重要性
确保通风系统的正常运行
01
定期维护保养可以及时发现并解决潜在问题，确保通风系统的
机械通风系统
1 2
机械通风系统的原理
通过机械（如风扇、鼓风机等）产生空气流动， 将室内空气排出，同时将室外新鲜空气引入室内 。
机械通风系统的优点
通风效果好，可调节性强，不受外界环境影响。
3
机械通风系统的局限性
耗能较高，存在机械噪音和维护成本等问题。
CHAPTER 03
建筑通风系统的设计与优化
设计原则与流程
应对气候变化与节能减排的挑战
节能设计
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A
进风口与排风口内外压差之和与室内外空气密度 差和两孔高差有关
B
室内外温差越大（密度差越大），进出口高差越 大，则窗孔内外压差也越大。
第二节 自然通风
2、余压 ❖定义：室内某点的压力与室外同标高且受扰动的空 气压力的差值。
第一节 建筑通风系统概述
分类
①有组织的自然通风，具有一定调节风量能力的自然通 风；
②无组织的自然通风，经围护结构缝隙所进行的不可调 节风量的自然通风；
③在高温车间常采用对流和开设天窗的方法；
④渗透通风，是一种无组织的辅助性通风，即室内、外 受自然作用力驱动通过围护结构的缝隙进行交换。
第一节 建筑通风系统概述
▪分类
系统式：由管道送风系统 向局部工作地点送风。
分散式：使用轴流风扇或 喷雾风扇循环室内空气。
局部排风
▪定义：将室内有害物质 未与工作人员接触之前 捕集、排除，以防止有 害物质扩散到整个房间。
▪组成：局部排风罩、风 管、净化设备、风机。
▪作用：控制局部空气污 染物扩散。
第一节 建筑通风系统概述
局部排风
第七章 建筑通风
第一节 建筑通风系统概述
建筑 通风
排风：室内排除污浊空气 送风：向室内补充新鲜空气
设备
通风系统
第一节 建筑通风系统概述
建筑通风的意义
1
改善室内的空气环境
2
满足人体舒适需要
3
保证产品质量
4
促进生产发展
5
防止大气污染
第一节 建筑通风系统概述
一、建筑通风的任务和内容
改善室内空气温度、湿度和流速，注入新鲜空气；
第一节 建筑通风系统概述
分类：
全面通风 ➢也称稀释通风，即用清洁空气稀释室内空气有害 物浓度，同时不断把污染空气排至室外，使之满足 卫生标准要求。
局部通风 ➢利用局部气流，使工作地点不受有害物的污染， 造成良好的空气环境。
第一节 建筑通风系统概述
局部送风
▪适用：面积大、操作 人员少，产生有毒有害 物质的厂房。
窗口 a 的内外压差
vw
ห้องสมุดไป่ตู้
pa pxa Kavw2 w / 2
tw
窗口 b 的内外压差 w
pb pxb Kbvw2 w / 2
Ka a
pxb
Kb
b
tn
h
n pxa
pxa w n gh Kbvw2 w / 2
第二节 自然通风
结论：
❖热压、风压同时作用下，总压差为二者的叠加，进风 和排风量均增大。
风压作用的自然通风
热源作用的自然通风
利用风压和热源的自然通风
有组织的管道式自然通风
第一节 建筑通风系统概述
2、机械通风
定义：利用机械手段（风机、风扇等）产生压力差来 实现空气流动的方式。
优点：可根据需要确定、调节通风量和组织气流，确 定通风范围，并对进、排风进行有效处理。
缺点：消耗电能，风机和风道等设备占用一定的建筑 空间，初投资和运行费用比较高，安装和维护管理比较 复杂。
❖特点：当余压为正，窗口排风；当余压为负，窗口 进风。
❖中和面：余压为零的界面，中和面上既不排风，也 不进风。
第二节 自然通风
tw tn w n
pa pa'
a
pb pb'
b
h2 +
中和面
h
- h1
h1 pa h2 pb
第二节 自然通风
二、风压作用下的自然通风
1、原理
（1）流动形式描述
❖风力作用下，室外气流受到 建筑物的阻挡发生绕流，迎风 面气流受到阻碍，动压降低， 静压增高，侧面和背面产生局 部涡流，静压降低。
tn tw, n w pa pb wgh pa' pb' n gh
tw tn w n
pa pa'
a
pb pb'
b
h
第二节 自然通风
1、原理 窗口 a 压差为pa，窗口 b 压差为pb ，则有
pa pa' pa pb' ngh pb wgh pb w n gh
及时排出生产和生活中的废气和有害气体，保证生活和工作 环境；
用新鲜空气代替室内污染空气，消除对工作人员和生产过程 的危害，化害为宝，防止环境污染；
防暑降温，排除建筑物内的热湿空气，使建筑物内有一个较 舒适的空气环境；
发生火灾时，能及时排除火灾场所产生的有毒烟气。
第一节 建筑通风系统概述
二、通风方式的分类及选择
第一节 建筑通风系统概述
系统式 局部送风
第一节 建筑通风系统概述
机械送风系统
第二节 自然通风
❖热压：温差引起的空气密度差导致建筑开口内外的压差； ❖风压：室外气流绕流引起建筑周围压力分布的不同形式 开口处的压差。
•室外
•室内
窗口
窗口处的内外压差是造成空气流动的主要原因
第二节 自然通风
一、热压作用下的自然通风 1、原理
第二节 自然通风
2、风压计算
p K v2
2
p -风压，Pa； -室外空气密度，kg/m3；
v -室外空气流速，m/s；K -室外空气动力系数。
迎风面风压 p K f v2 / 2
背风面风压 压力变化为
p Kbv2 / 2
p K f Kb v2 / 2
第二节 自然通风
三、热压和风压同时作用下的自然通风
第二节 自然通风
（2）相关概念 ❖风压：静压增高和降低与周围气压形成的压力差。 ❖正压：迎风面静压升高，风压大于周围气压。 ❖负压：背风面静压下降，风压小于周围气压。 ❖空气动力阴影区：风压为负值的区域。 ❖风压下的自然通风：由于正压区室外静压大于室内静 压，室外空气就要通过孔洞进入室内，在负压区正相 反，室内空气通过孔洞排向室外，从而形成风压作用 下的自然通风。
❖如在窗口b 同高度左侧开天窗，则风压为负，热压为
正，二者相互抵消，总压差减小，所以不利于排风； 当窗口a右侧开天窗，风压的负值比热压大时，发生倒 灌，不但不能排风，反而进风；因此，热压、风压同 时作用时，迎风面不能开天窗，背风面也不宜开下部 侧窗，否则通风效果不好。
建筑通风
工作 动力
自然 通风
机械 通风
第一节 建筑通风系统概述
1、自然通风
定义：利用自然风压即室外气流引起的室内、外空气 压差，或热压即室内、外空气温度不同而形成的重力压 差，使房间内外的空气进行交换，从而改善室内的空气 环境。
优点：经济、节能、简便易行、无须专人管理、无噪 声等。
缺点：难以保证用户对进风温度、湿度及洁净度等方 面的要求，同时也不能对排出的污浊空气进行净化处理， 其次受室外气象条件影响，通风效果不稳定。
