电动机解体检修作业指导书

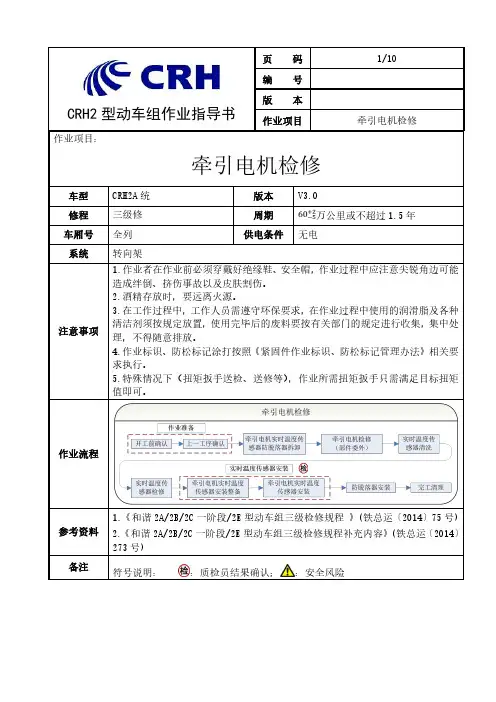

CRH2A统型动车组三级修牵引电机检修作业指导书
以下作业至少 2 人配合完成。 1) 用扭矩扳手将实验时拧松的六颗螺栓重新紧固。 2) 有油漆刷对紧固后的螺栓补刷油漆。 以下作业至少 2 人配合完成。 1) 使用铜丝刷对上悬挂槽进行清理，去除表面锈迹及杂质后，用
4) 用 10mm 的丁字套筒或带套筒的电动扳手对实时温度传感器安装
座上的螺栓及线夹进行退卸（退卸下来的螺栓及线夹为必换
件）。用手取下实时温度传感器，放入手推车上。在拔取时，
不要左右晃动太大，避免划伤（放置传感器时小心轻放，避免
传感器感应探头摩擦，引起损坏)。
5) 对实时温度传感器的安装座用毛刷对多余的灰尘进行粗略的清
规格型号 电机厂家配备
定制
单位 数量
备注
个 50 数量按 8 列车组计划
个 50 数量按 8 列车组计划
电动机作业指导书
电动机作业指导书目的正确使用、维护、保养电动机，延长其使用寿命，保证其所带负荷正常运行。
使用范围大厦内所有电动机。
职责1.2 电气主管负责本指导书的制定并监督实施。
1.3 电气主管及电气维修班负责本指导书的实施。
工作程序1.4 准备1.4.1应与空调机房、风机及水泵房强电箱的检查一同进行。
1.4.2进入机房后，应先用耳听电机的运行是否有异常声响。
观察各种机电设备运行是否正常。
1.4.3当听到电机有异常声响后，应立即停机对其进行检查。
设备运行异常，也应立即停机检查。
1.5 操作1.5.1人工盘车，以确保电机正常运行；1.5.2要检查电流电压是否正常，电压是否过低及缺相运行现象；1.5.3热继电器的整定值是否在规定范围内；1.5.4与电动机相连接的电气线路有无松动现象，发现问题及时处理；1.5.5检查起动设备接线是否正确、牢靠、动作是否灵活、触头接触是否良好；1.5.6检查传动装置是否正常，皮带松紧是否合适，皮带连接是否牢固，联轴器是否紧固；1.5.7检查传动装置、电动机及设备周围有无杂物；1.5.8检查电动机及起动装置的接地或接零是否可靠。
1.6 注意事项1.6.1对停用三个月以上的电动机使用前应摇测绝缘；1.6.2电动机严禁频繁起动以免引起电动机发热，影响使用寿命。
1.6.3起动多台电机时应按功率大小从大到小一台台起动，不能同时起动，以免因起动电流过大造成断路器跳闸。
1.6.4电动机接通电源后发现不能起动或转速低及声音不正常现象应立即停止运行并进行检查。
1.6.5电动机轻载起动连续不应超过3次，重载不应超过2次。
1.6.6电动机起动后应注意运转方向。
1.6.7电动机接通电源后不应用手直接触及所联接的金属导体。
1.7 巡查制度1.7.1巡查人员每两周一次，按时巡查，并认真在《公共区域巡视记录表》上填写巡查情况记录。
1.7.2巡查内容如下∶A 电动机温升是否过高，有无冒烟起火现象；B 机组有无强烈振动，转速是否急剧下降，有无异常响声；C 电源电压是否正常，变频器运行是否正常；D 电流是否超过额定值，是否缺相运行；E 散热是否良好，是否超负荷运行；F 轴承是否损坏；G 外壳接地是否良好；H 需摇测电动机绝缘时，应正确使用绝缘摇表。
10KV电动机检修作业指导书
10KV电动机检修作业指导书编制人：审核人：批准人：10KV电动机检修任务书1.适用范围本指导书适用于10KV电动机检修。
2. 本指导书涉及的质料和图纸2.1电动机技术标准2.2电动机使用说明书2.3电动机设备台帐、试验报告、缺陷记录3.安全措施3.1严格执行《电业安全工作规程》3.2开电气二次工作票，做好安全措施，防止设备带电。
3.3在工作负责人确认无电压后才能开始工作。
3.4进入现场必须穿工作服、绝缘鞋、戴安全帽。
3.5工作现场保持清洁，不准吸烟。
3.6危险点分析：现场用汽油清扫设备部件时，严禁烟火。
4.备品备件清单5.修前准备5.1现场准备现场准备物品清单5.2专用工具专用工具清单5.3工作准备5.3.1工器具已准备完毕，材料、备品已落实。
5.3.2检修地面已铺设彩条布，场地已完善隔离。
5.3.3作业文件已组织学习，工作班成员熟悉本作业指导书内容。
5.3.4检修前测量电动机的电压、起动、运行电流6.检修工序及质量标准6.1 电动机分解和抽转子6.1.1 在分解前，将电动机表面擦拭干净，用500V摇表测量电动机的绝缘电阻并记录。
把端盖的风扇和所有的螺丝及其他零件作好记号，以便安装时各归原位。
6.1.2 拆卸不骤6.1.2.1拆开电动机接线盒盖，卸去电动机引线和接地线；6.1.2.2用拉马卸去连轴器；6.1.2.3卸去风罩和风叶；6.1.2.4卸去轴承端盖，用拉马拉出轴承。
6.1.2.5抽转子6.1.3注意事项6.1.3.1拆下的零件要妥善保管，以防丢失。
6.1.3.2抽转子前定子线圈端部用青壳纸垫好，以防损伤线圈。
6.1.3.3抽转子时，一定要平稳、缓慢、均匀地进行，随时注意不要碰撞定子、转子、绕组、轴承、滑环等。
6.2检修定子 (见证点W-1)6.2.1用干净白布擦净铁心、线圈及其他部位的灰尘，用沾汽油的棉布或毛刷擦干净线圈上的油泥，汽油量不要太多，以免损伤绝缘，现场严禁烟火。
6.2.2检查铁心表面，如有锈斑，应清理干净，涂上绝缘漆；如铁心有松动现象，可在松动处打入绝缘板楔子，并用0.05mm塞尺检查，应以塞不进为合格，然后刷绝缘漆。
电机检修作业指导书(模板)
低压电动机检修作业指导书1 范围本指导书适用于低压电动机检修工作，电机解体检修项目。
工作涉及的技术资料、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，凡是不注日期的引用文件，其最新版本适用于本规范。
《电力设备交接和预防性试验规程》Q/CDT 107 001-2005《电业安全工作规程》DL 408—913 安全措施3.1 严格执行《电业安全工作规程》。
3.2 按规定办理工作票，安全措施和危险点分析及控制措施完备符合现场环境。
3.3 参加检修的人员必须进行安全教育和技术培训，达到上岗条件。
3.4 检修区域作好隔离措施及严禁触碰检修设备周围的阀门、开关等设备。
3.5 检查检修区域上方和周围有无危险因素存在，如高空落物等，并作好防范措施。
3.6 确认检修设备已停电，电源开关已拉至检修位置，且在电源开关上悬挂“禁止合闸有人工作”标示牌。
拆除电机引线时验电，引线拆除后将三相电源线短路并接地。
3.7 清点所有专用工具齐全，检查并试验可靠。
3.8 办理开工审批手续3.9 进行电机试验时，检修人员应撤离现场，并作好配合工作，区域内应设围栏，挂警示牌。
3.10 电机回装前，应仔细检查防止将异物遗留在电机内膛。
3.11 现场的工具、零部件放置有序，电动机拆下的零部件必须妥善保管好并作好记号以便回装。
3.12 常用工具、量具应认真清点，绝不许遗落在设备内。
3.13 起吊重物前检查起重工具是否符合载荷要求。
3.14 当天检修任务结束后一定要将检修所用照明电源断掉。
3.15 参加检修的人员必须熟悉本作业指导书，并能熟记本书的检修项目，工艺质量标准等。
3.16 参加本检修项目的人员必需持证上岗，并熟记本作业指导书的安全技术措施。
3.17 开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
6kV高压电动机大修作业指导书
北京太阳宫燃气热电有限公司6kV高压电动机大修作业指导书批准：审核：编写：一、设备简介6KV交流电机生产厂家，其额定工作电压6KV，额定容量 KW，转速 r/min。
二、目的1．保证6KV电动机检修符合检修工艺标准要求，从而确保其长周期经济运行。
2. 使所有参加本项目的工作人员、质检人员明确必须遵循的质量保证程序。
3. 起到使检修外委人员了解、掌握设备的培训作用。
三、开工准备1. 设备诊断检修前工作负责人应全面检查记录设备的运行状况，数据应为相隔一周的3次，记录表单如下：电机运行状况统计表2. 安全说明开工前应检查现场安全措施是否完善，安全用具、检修工器具、材料以及备品备件是否准备妥当，重点是检查安全用具、电动工器具的使用情况。
2.1要求工作负责人办理工作票，安全措施中将设备上下口电源全部断开，在电源负荷侧合上接地刀闸或挂接地线，在开关操作把手上挂“禁止合闸，有人工作”标示牌，开工前确认工作许可人所作的安全措施是否正确、完备。
2.2当进行电动机的解体检修时，为防止人员触电或电动机异常启动造成机械伤害，应切断动力电源及控制电源，并确保切断可靠；当进行电动机空载试运时应办理相关手续。
2.3电动机检修前的注意事项2.3.1 取得工作许可；2.3.2 有关操作人员熟悉安全操作规程；2.3.3 确保电动机断电并锁定在断电状态；2.3.5 确保来自控制系统的控制电源断开；3.人员准备及履行开工手续3.1 确定施工负责人及参加工作的人员，要求组织得当、分工明确，对安全、检修质量和文明施工负责。
3.2 办理工作票等相关的手续。
开工前对安全技术措施、安全措施（包括危险因素控制措施）进行交底，危险因素控制措施做好后，方可开工。
3.3 检修过程中要严格执行检修工艺质量标准，检修现场零部件存放要符合安全文明生产规定。
指定专人做好检修记录，确保记录真实、准确、明了。
按《电业安全生产规程》要求对检修工的安全进行监护。
布置作业现场，检查装设照明设施。
电动机解体检修作业指导书(可编辑修改word版)
2.拆卸前一定要做好标记，以便正确安装。
3.拆卸中不要用手锤镐击电动机各部位。
4.电机轴承的清洗、更换或是加油、换油一定要保持其清洁。
5.电气试验要认真做好并记录好。
版次：第1版
二 修 前 准 备 卡
页码：6/22
人 员 准 备
序号
工作组人员姓名
工种
检查结果
备注
1.
2.
6
工具准备
8-9
材料准备；
10
备件准备
7
施工现场准备
7
三.
检修工序卡
检修工序、质量标准、验收级别及签字；
11-21
四.
检修技术记录卡
22
版
次：第1版
一
检修工作任务单
页码：4/22
设 备
名
称
380V 低压电动机
设备代码
检修计划
设备检修类别
□A级检
修□B级检修C级检修□
消缺
计划工作时间
2009
年月日至
2009年月日
电厂设备检修文件包
DQ04-2009
380V 低压电动机检修文件包
2009-09-28发布2009-9-29实施
华能东方电厂发布
前言
为确保电动机检修质量，按我厂《检修规程》、《设备检修管理制度》、《安全生产管理标准》的规定及厂家说明书特制定本文件。本文件由厂检修部提出并归
口管理。
本文件附录是文件的附录。本文件由检修部起草。
承包商检修技术员、承包商专业主管、检修部技术人员和监理：
签字
甲方：华能东方电厂
乙方：广东盛邦
检修部专业负责人：
检修专业负责人：
完整版)电动机检修作业指导书
完整版)电动机检修作业指导书1.范围：本指导书适用于化工分部电气车间所辖的三相异步电动机（不包括轴瓦）的日常检修。
2.引用文件：本指导书参考了石油化工设备维护检修规程系列中的电气设备检修规程（第二版）。
3.修前准备：准备必要的机具、工器具和安全用具。
机具：手动搬运车、平板车、手动葫芦、叉车、电瓶车、轴承加热器和火焊器具。
工器具：验电笔、托盘、百分表、千分尺、量缸表、游标卡尺、塞尺、吊装用索具、绝缘摇表（2500V、500V）、安装用工具以及消耗性材料（如润滑油脂、轴承清洗剂、铜皮、防雨防尘塑料布、抹布等）。
安全用具：安全帽、安全带、警戒绳和CO2灭火器。
4.作业人员要求：作业人员需要具备相应的资格、技能和安全资质，并保持良好的精神状态和组织研究能力。
5.工艺流程、技术要求与标准：工艺流程：准备工作、外部的检查和检修、电动机的解体、电动机的清洗和维修、电动机的组装和安装、电动机的试运行和检验、电动机的润滑和维护。
要求与标准：1）查阅历年大小修记录、绝缘预防性试验报告及电动机的监测记录，了解电动机的状况。
2）根据电动机状态，编制大修技术、组织措施，并确定检修项目和检修方案。
3）防爆区域检修必须准备防爆工具。
4）防爆区域动火必须办理动火票。
机动车进入装置区作业必须办理进车票。
5）进装置区作业必须办理机泵检维修作业票。
6）检修的电动机必须已办理停电手续。
7）电动机检修应安排在检修间内进行。
当施工条件不允许时，需做好防雨、防潮、防尘和消防措施，清理现场及其他准备工作。
8）准备好轴承、密封圈、风叶等备品备件。
9）准备好加润滑脂设备、清洗剂。
外部的检查和检修：检查清扫电机外壳、检查引出线连接及绝缘状况、调整或更换接线柱、检查电动机外壳接地状况、检查清扫冷却系统、检查外壳防腐是否完好。
电动机的解体：拆卸电机的进线、测定电动机绕组绝缘、拆卸联轴器。
电动机的清洗和维修：清洗电动机零部件、检查轴承、检查绕组、更换密封圈、更换风叶、更换轴承、更换电机绕组等。
电机检修作业指导书
电动机检修作业指导书
目次
1检修工作任务单----------------------------------------------------------------------2 2修前准备卡--------------------------------------------------------------------------3 3安全风险分析以及预防措施 ---------------------------------------------------------7 4检修工序卡--------------------------------------------------------------------------9 5检修技术记录卡----------------------------------------------------------------------16 6设备试运行记录----------------------------------------------------------------------18 7电动机标准检修记录表----------------------------------------------------------------19
端盖轴承室与轴承外套配合测量示意图
轴承内套与转子轴颈过盈配合测量示意图测量位置标准值实测值测量仪器验收人员
轴承间隙测量
前轴承型号：
轴承间隙测量
后轴承型号：
端盖轴承室与轴承外套
配合（前）
端盖轴承室与轴承外套
配合（后）
轴承与转子轴颈过盈配
合（前）
轴承与转子轴颈过盈配
合（后）
应记录的其它内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检修前主要缺陷：
历次主要检修经验和教训：
1.检修前一定要确认安全隔离。
2.拆卸前一定要做好标记，以便正确安装。
3.拆卸中不要用手锤镐击电动机各部位。
4.电机轴承的清洗、更换或是加油、换油一定要保持其清洁。
5.电气试验要认真做好并记录好。
版 次：第1版
二 修 前 准 备 卡
页 码：6/22
台
1
电机专用工具
序号
设备名称
型号规格
单位
数量
备注
1
□电动清洗枪
台
1
2
□空气压缩机
台
1
3
□移动电线盘
220v
台
1
4
□吸尘机
2000W/220V
台
1
5
□假轴
Φ170X6 mm
根
1
6
□螺旋千斤顶
5T、10T
台
各1
7
□专用靠背轮拉马
自制
套
1
8
□拉杆
套
1
9
□电动葫芦
台
1
10
□手拉葫芦
2T
台
1
11
□钢丝绳
批
1
12
□尼龙吊带
批
1
13
□卸扣
套
1
14
□手电钻
220V
台
1
15
□烘烤灯具
台
1
16
□枕木
根
8
17
□帆布
卷
1
18
□检修用橡皮垫
卷
1
19
□轴承加热器
台
1
20
□三爪拉码
500mm
台
1
版 次：第1版
电机常用工具
页码：9/22
序号
设备名称
型号规格
单位
数量
序号
设备名称
型号规格
单位
数量
1
□手推车
四轮
台
1
33
□十字螺丝刀
10吋
8
□轻型套筒扳手
（32）件
套
1
40
□内六角扳手
英制9件
套
1
9
□梅花扳手
（8）件8～22
套
1
41
□内六角扳手
公制9件
套
1
10
□梅花扳手
（10）件8～32
套
1
42
□手电筒
3节
把
2
11
□活动扳手
6吋
把
2
43
□介刀
把
2
12
□活动扳手
8吋
把
4
44
□行灯变压器
12V
台
2
13
□活动扳手
10吋
把
2
45
□行灯灯头
12V（罗口）
1
检修场地已划好，建立工作区。
2
按检修设备摆放图，在检修场地上先铺一层隔离塑料布在塑料布上再铺一层橡胶板并准备好枕木等其它物品，施工场地应拉设安全围拦，设置警示牌。
3
施工前确认隔离电源，不得有明火接近施工现场。
4
验明起吊操作人员资质
5
施工现场布置施工电源、灯具、照明电源并安装合格的触电保安器装置。
6
把
2
2
□长形风筒
220V
个
1
34
□一字螺丝刀
4吋
把
2
3
□游标卡尺
0～300㎜
把
1
35
□一字螺丝刀
6吋
把
2
4
□千分卡尺
0～50㎜
把
1
36
□一字螺丝刀
8吋
把
2
5
□塞尺
1000㎜
把
1
37
□一字螺丝刀
10吋
把
2
6
□不钢锈直尺
L=1000㎜
把
1
38
□手锤
2P
把
2
7
□重型套筒扳手
（32）件
套
1
39
□手锤
4P
把
2
工作票编号：（工单号）
修后目标
1.电机清洁卫生，漆层完好，铭牌齐全。
2.检修中无不安全事故发生
3．检修后验收合格率达100%
4．使电动机检修后更安全地运行
质检点分布
W点
工序及质检点内容
H点
工序及质检点内容
W-1
轴承的检修
H-1
W-2
回装
H-2
W-3
电机空载试转
H-3
W-4
H-4
W-5
H-5
W-6
验收
设置检修工器具、备品备件、材料摆放定置图。
7
做好人身安全、设备安全、环境保护风险预控
8
9
版 次：第1版
二 修 前 准 备 卡
页 码：8/22
电机检验仪器具
序号
设备名称
型号规格
单位
数量
备注
1
□兆欧表
500V/2500V
台
各1
2
□双臂电桥
QJ-44
台
1
3
□钳形万用表
FLUKE
台
1
4
□数显式万用表
FLUKE-17B
人员
承包商检修技术员、承包商专业主管、检修部技术人员
承包商检修技术员、承包商专业主管、检修部技术人员和监理：
签字
甲方：华能东方电厂
乙方：广东盛邦
检修部专业负责人：
检修专业负责人：
版 次：第1版
二 修 前 准 备 卡
页 码：5/22
设备基本参数
设备修前状况
检修前交底（设备运行状况、历次主要检修经验和教训、检修前主要缺陷）
电气工作票
备 注
2
电气继电保护工作票
3
热机工作票
4
动火工作票
5
安全分析单
6
7
版 次：第1版
二修 前 准 备 卡
页 码：7/22
材 料 准 备
序号
材料名称
检查结果
序号
材料名称
检查结果
1
详见材料清单
2
3
4
5
6
备 件 准 备
序号
备件名称
检查结果
序号
备件名称
检查结果
1
轴承
2
轴承
3
风扇叶
4
接线柱
施 工 现 场 准 备
人 员 准 备
序号
工作组人员姓名
工种
检查结果
备 注
1.
2.
3.
4.
5.
6.
7.
8.
9.
工 具 准 备
序号
工器具名称
工具编号
检查结果
备 注
1
常用工具、
详见常用工具清单
2
起重工具、
详见起重工具清单
3
检验仪器、
详见检验仪器工具清单
4
专用工具、
详见专用工具清单
5
试验器具、
详见试验器具清单
工 作 票 准 备
1
5
人员准备
6
工具准备
8-9
材料准备；
10
备件准备
7
施工现场准备
7
一十四.
检修工序卡
检修工序、质量标准、验收级别及签字；
11-21
一十五.
检修技术记录卡
22
版 次：第1版
一 检修工作任务单
页 码：4/22
设 备 名 称
380V低压电动机
设备代码
检修计划
设备检修类别
□ A级检修 □ B级检修□C级检修□ 消缺
个
4
14
□活动扳手
12吋
把
2
46
□紫铜棒
Y30X400
根
1
15
□活动扳手
16吋
把
2
47
□紫铜棒
Y40X400
根
1
16
□开口扳手
8吋
把
2
48
□钢丝钳
8吋
把
2
17
□开口扳手
10吋
把
2
49
□斜口钳
6吋
把
2
18
□开口扳手
12吋
把
2
50
□尖嘴钳
6吋
把
2
19
□开口扳手
16吋
把
2
51
□试电笔（液晶）
500V
支
2
20
□十字螺丝刀
（氖泡）
500V
支
2
21
2
□十字螺丝刀
6吋
把
2
53
计划工作时间
2009年 月 日至2009年 月 日
计划工日
主要检修项目
1.清扫电动机及表面防腐处理
2.电机加油脂或换油脂
3.电动机各部件检修
4.电机轴承的检查与更换
5.电机各项试验
6.
工 作 许 可
□电气工作票
□热力机械工作票
其它工作许可条件
□动火工作票 □ 脚手架 □ 拆除保温 □ 封堵打开
□围栏设置 □ 安全网 □ 风险预控单 □ 其它
本文件由检修部起草。
本文件主要起草人：张加林
审 核：
批 准：
本文件由检修部负责解释。
