1准备阶段工作安排√序号项目1接受检修任务2明确工作任务3签发工作票4召开班前会精选文档第一局部发电机检修作业指导书内容依据报修记录状况，检修工作负责人招集检修人员集中。
发电机检修1、填写发电站第一种工作票。
2、交工作票签发人进行审察签发。
3、送工作票到运转班值, 交值 ( 班 ) 长审察。
1、组织学习本次工作的作业指导书；2、做好危险点剖析及安全控制举措；3、交待安全本卷须知；4、交待人员分工，明确各自的工作范围与安全责任；5、工用具及资料准备。
精选文档危险点剖析及安全控制举措√序号危险点安全控制举措1、严防误操作。
在检修前要查对与发电机相关设备两重名称，验电、挂接地线，确认无误前面可进行检修，并设专人监护；1 2 3 4触电损害打开时未作标志，造成装复困难或破坏零件。
起吊转子时损害发电机零件吊出转子时伤人或火灾2、严防反送电源和感觉电。
拉开有可能反送电的开关，并挂接地线，在有可能产生感觉电的地段加挂接地线。
3、严防人体接触其余带电局部。
1、打开发电机盖板前要做好地点标志，起吊盖板时要防备碰伤发电机内部零件或碳刷集电环。
2、丈量轴与轴之间的空隙，发电机定转子空隙等并做好记录，还应与发电机安装或上一次检修数据进行比较。
3、拆下的零件应搁置在专用箱内，而后冲洗洁净，对破坏的零零件应实时维修或改换。
1、拆下的螺栓和零件要做好标志，妥当保存。
在不工作时，发电机定转子均用彩条布盖好，必需时还应贴上封条，以防发买卖外。
2、吊转子磁极要使用专用吊具，特别要采纳举措防备摇动碰伤发电机定子。
1、使用磨光机时，其电源应是装有漏电保护器的拥有双向开关的沟通电源，工作人员应带好安全帽、绝缘手套和防备面罩。
2、一个磁极的最后一根键拔出前，磁极下应垫好支墩，磁极键不得上、下投掷。
只好上、下传递。
√序号56精选文档3、使用大锤时，大锤一定完满，使用时不得戴手套，手柄和手上不得有油，打锤前面不得有人。
4、假定现场打磨或电焊，一定搁置适当的消防设备。
电动机维修作业指导书(保养)
润滑脂
纱头
柴油
轴承
扳手
螺丝刀
紫铜棒
手锤
三爪拉马
兆欧表
直流电桥
绝
电压
转速
温度
电动机保养工艺路线：询问情况→外观检查和测试→拆卸→清洗轴承→检查轴承和更换润滑脂→组装→测试和试运行→交付使用

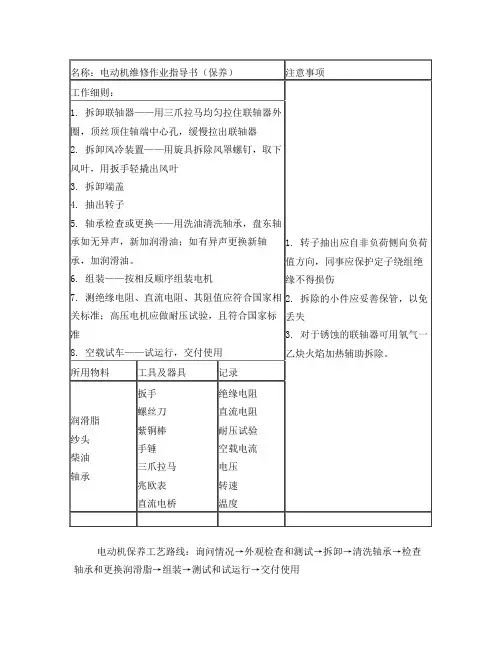

名称：电动机维修作业指导书（保养）
注意事项
工作细则：
1. 转子抽出应自非负荷侧向负荷值方向，同事应保护定子绕组绝缘不得损伤
2. 拆除的小件应妥善保管，以免丢失
3. 对于锈蚀的联轴器可用氧气一乙炔火焰加热辅助拆除。
1. 拆卸联轴器——用三爪拉马均匀拉住联轴器外圈，顶丝顶住轴端中心孔，缓慢拉出联轴器
2. 拆卸风冷装置——用旋具拆除风罩螺钉，取下风叶，用扳手轻撬出风叶
3. 拆卸端盖
4. 抽出转子
5. 轴承检查或更换——用洗油清洗轴承，盘东轴承如无异声，新加润滑油；如有异声更换新轴承，加润滑油。
6. 组装——按相反顺序组装电机
7. 测绝缘电阻、直流电阻、其阻值应符合国家相关标准；高压电机应做耐压试验，且符合国家标准
8. 空载试车——试运行，交付使用
所用物料
工具及器具
电动机作业指导书
电动机作业指导书目的正确使用、维护、保养电动机，延长其使用寿命，保证其所带负荷正常运行。
使用范围大厦内所有电动机。
职责1.2 电气主管负责本指导书的制定并监督实施。
1.3 电气主管及电气维修班负责本指导书的实施。
工作程序1.4 准备1.4.1应与空调机房、风机及水泵房强电箱的检查一同进行。
1.4.2进入机房后，应先用耳听电机的运行是否有异常声响。
观察各种机电设备运行是否正常。
1.4.3当听到电机有异常声响后，应立即停机对其进行检查。
设备运行异常，也应立即停机检查。
1.5 操作1.5.1人工盘车，以确保电机正常运行；1.5.2要检查电流电压是否正常，电压是否过低及缺相运行现象；1.5.3热继电器的整定值是否在规定范围内；1.5.4与电动机相连接的电气线路有无松动现象，发现问题及时处理；1.5.5检查起动设备接线是否正确、牢靠、动作是否灵活、触头接触是否良好；1.5.6检查传动装置是否正常，皮带松紧是否合适，皮带连接是否牢固，联轴器是否紧固；1.5.7检查传动装置、电动机及设备周围有无杂物；1.5.8检查电动机及起动装置的接地或接零是否可靠。
1.6 注意事项1.6.1对停用三个月以上的电动机使用前应摇测绝缘；1.6.2电动机严禁频繁起动以免引起电动机发热，影响使用寿命。
1.6.3起动多台电机时应按功率大小从大到小一台台起动，不能同时起动，以免因起动电流过大造成断路器跳闸。
1.6.4电动机接通电源后发现不能起动或转速低及声音不正常现象应立即停止运行并进行检查。
1.6.5电动机轻载起动连续不应超过3次，重载不应超过2次。
1.6.6电动机起动后应注意运转方向。
1.6.7电动机接通电源后不应用手直接触及所联接的金属导体。
1.7 巡查制度1.7.1巡查人员每两周一次，按时巡查，并认真在《公共区域巡视记录表》上填写巡查情况记录。
1.7.2巡查内容如下∶A 电动机温升是否过高，有无冒烟起火现象；B 机组有无强烈振动，转速是否急剧下降，有无异常响声；C 电源电压是否正常，变频器运行是否正常；D 电流是否超过额定值，是否缺相运行；E 散热是否良好，是否超负荷运行；F 轴承是否损坏；G 外壳接地是否良好；H 需摇测电动机绝缘时，应正确使用绝缘摇表。
维修岗位作业指导书
目录〔一〕修理工安全作业指导书-------------------------- 〔2〕〔二〕素养要求及应知应会----------------------------- 〔4〕〔三〕修理设备修理、检修(jiǎnxiū)规程 ----------------------- 〔6〕〔四〕环保(huánbǎo)作业指导书----------------------------------- 〔16〕〔五〕记录〔17〕〔六〕班长职责〔17〕〔七〕工段长岗位工作标准 ---------------------------- 〔17〕修理工岗位工作(gōngzuò)标准〔一〕修理工安全操作指导书〔安全操作规程〕一、危急源1、一级危急源未按规定穿戴(chuāndài)好劳动防护用品；焊接作业时未穿好绝缘鞋；焊接作业未佩戴面罩；高空作业未系安全带；安全带有缺陷；照明设施缺损或亮度不够；传动设施防护装置缺陷；导链存在缺陷；临时支架不结实；吊装物品捆扎不牢；铁屑飞溅；钢丝绳超负荷作业；电葫芦、天车手柄潮湿漏电；电葫芦、天车限位缺损；电葫芦、天车钢丝绳断股、断丝或磨损超标；电葫芦、天车吊钩有缺陷；焊接作业未佩戴面罩；钢丝绳套断股、断丝或磨损超标；高空抛物；电焊机无接地线、焊把缺损；电器设施潮湿漏电；下雨天电焊作业防水措施不当；2、二级危急源未执行设备摘挂牌制度；液压系统蓄能器皮囊老化破损；煤气区作业未佩带煤气报警器；煤气报警器失灵；穿插作业下层无防护措施；导链吊装重物超负荷；移动电开工具无漏电保护；锯切未佩戴护目镜；手锤滑脱；清扫转动部位袖口、下摆未扎紧。
炉顶气密箱修理前未用蒸汽(zhēnɡqì)吹扫煤气高空作业(gāokōngzuòyè)不系安全带；气瓶(qìpínɡ)瓶体胶圈缺损；气瓶曝晒；氧气瓶、乙炔瓶间距不够；含油物品接触氧气瓶；3、三级危急源液压站、煤气〔或氧气〕管道动火作业没有实行严密的防火措施。
完整版)电动机检修作业指导书
完整版)电动机检修作业指导书1.范围：本指导书适用于化工分部电气车间所辖的三相异步电动机（不包括轴瓦）的日常检修。
2.引用文件：本指导书参考了石油化工设备维护检修规程系列中的电气设备检修规程（第二版）。
3.修前准备：准备必要的机具、工器具和安全用具。
机具：手动搬运车、平板车、手动葫芦、叉车、电瓶车、轴承加热器和火焊器具。
工器具：验电笔、托盘、百分表、千分尺、量缸表、游标卡尺、塞尺、吊装用索具、绝缘摇表（2500V、500V）、安装用工具以及消耗性材料（如润滑油脂、轴承清洗剂、铜皮、防雨防尘塑料布、抹布等）。
安全用具：安全帽、安全带、警戒绳和CO2灭火器。
4.作业人员要求：作业人员需要具备相应的资格、技能和安全资质，并保持良好的精神状态和组织研究能力。
5.工艺流程、技术要求与标准：工艺流程：准备工作、外部的检查和检修、电动机的解体、电动机的清洗和维修、电动机的组装和安装、电动机的试运行和检验、电动机的润滑和维护。
要求与标准：1）查阅历年大小修记录、绝缘预防性试验报告及电动机的监测记录，了解电动机的状况。
2）根据电动机状态，编制大修技术、组织措施，并确定检修项目和检修方案。
3）防爆区域检修必须准备防爆工具。
4）防爆区域动火必须办理动火票。
机动车进入装置区作业必须办理进车票。
5）进装置区作业必须办理机泵检维修作业票。
6）检修的电动机必须已办理停电手续。
7）电动机检修应安排在检修间内进行。
当施工条件不允许时，需做好防雨、防潮、防尘和消防措施，清理现场及其他准备工作。
8）准备好轴承、密封圈、风叶等备品备件。
9）准备好加润滑脂设备、清洗剂。
外部的检查和检修：检查清扫电机外壳、检查引出线连接及绝缘状况、调整或更换接线柱、检查电动机外壳接地状况、检查清扫冷却系统、检查外壳防腐是否完好。
电动机的解体：拆卸电机的进线、测定电动机绕组绝缘、拆卸联轴器。
电动机的清洗和维修：清洗电动机零部件、检查轴承、检查绕组、更换密封圈、更换风叶、更换轴承、更换电机绕组等。
电机检修作业指导书
电动机检修作业指导书
目次
1检修工作任务单----------------------------------------------------------------------2 2修前准备卡--------------------------------------------------------------------------3 3安全风险分析以及预防措施 ---------------------------------------------------------7 4检修工序卡--------------------------------------------------------------------------9 5检修技术记录卡----------------------------------------------------------------------16 6设备试运行记录----------------------------------------------------------------------18 7电动机标准检修记录表----------------------------------------------------------------19
端盖轴承室与轴承外套配合测量示意图
轴承内套与转子轴颈过盈配合测量示意图测量位置标准值实测值测量仪器验收人员
轴承间隙测量
前轴承型号：
轴承间隙测量
后轴承型号：
端盖轴承室与轴承外套
配合（前）
端盖轴承室与轴承外套
配合（后）
轴承与转子轴颈过盈配
合（前）
轴承与转子轴颈过盈配
合（后）
应记录的其它内容。
直流电机维护保养作业指导书
直流机电维护保养指导书一． 总则：由于直流机电结构复杂、造价高、修理周期长、运行条件要求苛刻等 原因，根据生产车间现有工况，特制定直流机电维护保养指导书。
内容 包括：日常保养与点检标准、定期维修、定期中修。
二． 日常保养与点检标准：简化代码：随机 S ；小时 H ；班 B ；天 D ；周 W ；旬 X ；月 M ；年 Y ；是 √ ；非×注： 上表只是合格工况周期，实际工作中应根据机电负载率和工况适当调整保养、点检周期。
三．定期维修：运行中的机电一个月一次小修；新装机电，检测合格才干投入使用。
1. 打开机电接线盒：1.1 检查主接线是否松动，接线端子是否发热变色。
标 准整机无震动、 电磁声均匀， 轴承端盖温度 不超标、轴承无杂音手感温度粗略判断；测量温度小于 90 ºC ，温升 <60ºC火花<1.25 级,表面棕褐色，换向片不能有裂纹、 片间深度低于外圆、磨损深度 <1mm ，升高片没有裂纹、不变形、不脱焊，温度<100 ºC结构坚固，绝缘无损坏，无污染，无绝缘漆糊味， 温度不超 95 ºC炭刷长度小于 1/2 须更换；检查接触面积不小于 80%；接触面有烧痕必须用砂布打磨。
铜辨是否接 触良好，如变色须更换。
高速运转平稳、不震动、无杂音。
手感通风量，没有明显减小变化。
风机不松动， 无震动，无异常声。
观察流量表，流量没有明显减小。
触摸或者测量出/ 入水温，没有明显温差。
将轴承端盖下侧排油口打开， 从上端注入润滑脂， 待下侧脏油排完为止方 法目 手 听 嗅 检 视 摸 音 觉 测√ √ √√ √√ √ √√ √ √√ √√ √ √√ √ √√ √ √√ √点检周期定 期1D1B1B1D1W1W1W1W3M项目 内容旋转外壳 温度整流子绕组碳刷联轴器通风水冷润滑 设备 状态 运行 R 停机 TRRR 、TTTRRRT日 常SSSSSS精密1X1.2 测对地绝缘电阻是否合格。
ZDJ9转辙机维修作业指导书
ZDJ9转辙机维修作业指导书Q/HDYJ-SS-Ⅲ-13-023-2015·B0-L4⽬录1⽬的 ........................................................ - 1 -适⽤范围2.................................................... - 1 -引⽤⽂件.................................................... -3 1 -记录表单 .................................................... -4 1 -作业对象5.................................................... - 1 -⼈员组织6.................................................... - 1 -⼯器具及物料 ................................................ 7- 2 -作业准备.................................................... 8- 3 -安全防护 .................................................... 9- 3 -10作业步骤 .................................................... - 4 -11外锁闭转辙机检修作业 ........................................ - 4 -12内锁闭转辙机检修作业 ....................................... - 20 -13作业收尾................................................... - 28 -附录A ZDJ9转辙机检修数据测试记录卡............................ - 29 -附录B 变更记录................................................ - 30 -附加说明....................................................... - 31 -1 / 32Q/HDYJ-SS-Ⅲ-13-023-2015·B0-L44号线转辙机维修作业指导书1⽬的为了对ZDJ9型电动转辙机（包括内锁和外锁）⽉检和年检⼯作提供作业指导，特制订本作业指导书。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专业设备检修规程
380V电动机跳闸
1 电机检修前的试验
1.1维修人员首先应检查电机是否已经确定断电后方可进行施工。
1.2拆开接线端盖对电缆进行拆线，并作好标记。
1.3对电机检修前的试验：方法如下
一种是绕组对地绝缘，测量绕组对地绝缘时，要把电机的接线全都拆掉。
先检查摇表的好坏，做开路、短路试验。
摇表没问题后，用摇表一个表笔接电机外壳，转动摇把，达到120转/分，此时另一个表笔接绕组的一端，当读数稳定时，就是这个绕组的对地绝缘阻值。
三个绕组要分别测量三次，有的电机是已经把星型连接接好了的，只引出三根出线，那就只需摇测一次就行。
还有就是绕组相间绝缘。
相间绝缘就是绕组之间的绝缘，把表笔先接在一个绕组上，然后转表、测量另一个绕组与它的阻值。
380V电机一般要大于0.5兆。
另外绕组层间（匝间）绝缘也是一种，但要使用万用表测量。
就是通过比较三个绕组的直流电阻值来判断绕组是否存在层间（匝间）短路的故障。
当测量后有一组数值明显偏小时，就怀疑这组层间有问题了。
采用500V兆欧表（俗称的摇表），先测绕组对机壳的绝缘电阻值，数值越大越好；测量绕组之间的绝缘电阻值（需要把3个绕组的接线拆开，然后两两分别测量），也是数值越大越好。
测量的绝缘电阻值为0或者小于0.4MΩ就说明绝缘损坏或不合格，需要处理。
测量三相电机绕组电阻时不需要放电，直接用万用表的电阻档测量，电机功率较大的用1
欧档，功率较小的用10欧，分别测量三相绕组的阻值，正常为三相阻值相同。
测量电机的绝缘电阻则使用摇表（兆欧表），分别测量相间绝缘电阻及对地绝缘电阻，其阻值大于1兆欧/千伏为合格。
万用表一般测量线圈电阻，阻值较低。
单相电机高的也只有100多Ω。
用高阻挡（20M）也可以测绝缘电阻，但是因为万用表电压不高，测量结果会有误差，可能万用表测出来绝缘良好，摇表测出来却漏电，因为摇表的电压有500V和1000V，能够击穿较弱的绝缘。
380V电机接线柱一般6根线，板上标注有U1 V1 W1 W2 U2 V2，测线圈电阻是否平衡用万用表低阻档（200Ω）分别测量U1U2 V1V2 W1W2，绝缘用摇表测三相互相之间的电阻和三相对地电阻，大于0.5MΩ即可。
