新人教版九年级物理第二十章电与磁练习题
第二十章电与磁20.1磁现象磁场1．两根外型完全相同的钢棒，当用乙棒的一端接触甲棒的中间部分时，它们牢牢吸住，由此可知（）A．甲棒一定有磁性，乙棒一定没有磁性B．甲棒一定没有磁性，乙棒一定有磁性C．甲棒可能有磁性，乙棒一定有磁性D．甲、乙棒一定都有磁性2．把同样的三个条形磁铁按下图位置一个紧挨一个地连接起来，最后将出现的磁极个数是（）A．两个B．四个C．六个D．无法确定3．如图所示，当弹簧测力计吊着一磁体沿水平方向从水平放置的条形磁铁的A端移到B端的过程中，能表示弹簧测力计示数与水平位置关系的是图中的（）A B C D4．桌面上放有一定量的铁屑，现将两根完全相同的条形磁铁A的N极和磁铁B的S极如图甲所示放置在靠近铁屑的上方，吸附一定量的铁屑．若将吸附有铁屑的两极靠在一起，则吸附在连接处的铁屑会（选填“增加”、“不变”或“减少”）；如图乙所示，将一根长度略大于两磁铁间距的软铁棒轻轻搁在两磁铁上，则被吸附的铁屑会（选填“增加”、“不变”或“减少”）．【趣味链接】对农民来讲，农作物的种子中混有一些杂草的种子是一件很头痛的事情，但是这两种种子在外表上是不同的：农作物的种子表面比较光滑，不易吸附小颗粒物，而杂草的种子表面有许多绒毛，能够吸附靠近它的小颗粒物，当然也容易粘在走过的动物身上，因此它可以广为传播．【拓宽延伸】现在，给你一些混有杂草种子的农作物种子，另外再给你一块磁铁和一些铁屑，请你替农民将其中的杂草种子从农作物种子中分离出来，说出你的办法和道理．20.1磁现象磁场1．C解析：用乙棒的一端接触甲棒的中间部分时，它们牢牢吸住，说明乙棒一定有磁性，因为磁铁的两端磁性最强，而甲棒可以有磁性，也可以没有磁性．2．A解析：从图中可以看出，三个条形磁铁是按照极性顺次连接的，这样就相当于一个完整的磁铁，因此只有两个磁极．3．D解析：从图中看出，吊着的磁体的下端是N极，开始时，N极相互排斥，所以弹簧测力计的示数很小，随着弹簧测力计向右移动，磁铁的磁性越来越弱，斥力越来越小，所以弹簧测力计的示数越来越大；当过中点后，N极与S极互相吸引，因此随着向右端的移动，引力越来越强，弹簧测力计的示数越来越大．4．减少减少解析：若将A、B两个磁铁吸附有铁屑的两极靠在一起，则相当于一个磁铁，中间磁性最弱，所以吸附在连接处的铁屑会减少；如图乙所示，将一根长度略大于两磁铁间距的软铁棒轻轻搁在两磁铁上，此时软铁棒被磁化，相当于磁铁A、B与被磁化的软铁棒组成一个磁铁，所以被吸附的铁屑会减少．【拓宽延伸】把铁屑洒在混有杂草种子的农作物种子中，由于杂草种子表面有许多绒毛，能够吸附铁屑，所以我们可以用磁铁吸出其中吸附铁屑的杂草种子．20.2电生磁1．如图所示，晴晴在矩形通电线圈内放一可以自由转动的小磁针，再通以如图所示方向的电流时，小磁针的指向是（）A．N极指向不变B．N极垂直纸面指向纸外C．N极垂直纸面指向里D．N极指向左边2．如图所示是云层之间闪电的模拟图，图中A、B是位于南、北方向带有电荷的两块雷雨云，在放电的过程中，在两云层的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外，则下列说法正确的是（）A．A、B带同种电荷B．A带正电C．B带正电D．放电过程中，电荷量转化为内能、光能等3．小金设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中（铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极），浮在液面上的线圈就能指示方向了。
关于该装置的分析错误的是（）A．线圈周围的磁场与条形磁铁的磁场相似B．线圈能够指示方向是因为存在地磁场C．利用该装置可以判断磁铁的南北极D．交换铜片和锌片的位置不会改变线圈的磁极【新闻再播】8岁男孩误食磁铁滞留体内40小时致肠段坏死8岁的“熊宝宝”（化名）是一位活泼好动的小男孩，前日因玩耍时不慎将两块磁铁吞进肚里，焦急的父母带着孩子辗转跑了数家医院，但都因情况特殊无法通过内窥镜为孩子进行异物取出．万般无奈下，孩子的奶奶抱着已经腹痛难忍的“熊宝宝”赶至市儿童医院就诊，而此时，距离“熊宝宝”误食磁铁已近40个小时．孩子入院后，普外科医生根据“熊宝宝”的病情和腹部X线检查结果，发现磁铁的位置已进入肠道，并已对肠道组织产生损伤．通过消化科紧急会诊，讨论建议马上进行急诊手术．普外科主治医师立即为孩子进行了腹部外科手术．术中，主刀医生发现被孩子吞进肚里的两块磁铁已不在同一段肠管里，一块磁铁在大肠里，另一块磁铁则嵌在了小肠上，两块磁铁紧紧地吸在一起，将另一段小肠夹在中间，形成了类似三明治的结构．由于磁铁吸力极强，已造成“熊宝宝”腹部肠段三处坏死．经过一个多小时的急诊手术，“惹祸”的两块磁铁终于被顺利取出．【拓宽延伸】历史上，安培曾经提出分子环形电流的假说来解释为什么磁体具有磁性，他认为在物质微粒的内部存在着一种环形的分子电流，分子电流会形成磁场，使分子相当于一个小磁体（如图所示）．根据安培的这一假说，以下说法正确的是（）A．这一假说能够说明磁可以生电B．这一假说能够说明磁现象产生的本质C．未被磁化的物体，其微粒内部不含有这样的环形电流D．被磁化的物体，其微粒内部环形电流的方向是杂乱无章的20.2电生磁1．B解析：小磁针的指向与磁场的方向相同，利用安培定则可判断出通电线圈内部的磁场方向是向外的，所以小磁针的N极垂直纸面指向纸外．2．B解析：通道正上方的小磁针N极转向纸里，S极转向纸外，说明此时小磁针处磁场的方向向里，根据安培定则可判断出电流由北流向南，故A带正电．3．D解析：此线圈指南针制作的原理是通电螺线管具有磁场，故A、B、C均正确；交换铜片和锌片的位置，相当于改变了电流的方向，所以线圈的磁极也随之改变，故D错误．【拓宽延伸】B20.3电磁铁电磁继电器1．2008年10月9日，瑞典皇家科学院诺贝尔奖委员会宣布，将2007年度诺贝尔物理奖授予法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔，以表彰他们发现巨磁电阻效应的贡献．如图所示是研究巨磁电阻特性的原理示意图．实验发现，当闭合S1、S2后并使滑片P 向右滑动的过程中，指示灯明显变暗，则下列说法正确的是（）A．电磁铁右端为N极B．滑片P向右滑动过程中电磁铁的磁性增强C．巨磁电阻的阻值随磁场的减弱而明显增大D．巨磁电阻的阻值随磁场的减弱而明显减小2．如图所示是公共汽车上用电磁阀控制车门开、关的工作电路图．L1、L2是固定的电磁线圈，衔铁T l、T2通过横杆相连并可左右移动，带动传动装置使车门开启或关闭．开关S接通触点b时，线圈（选填“L1”或“L2”）具有磁性，吸引衔铁使横杆向（选填“左”或“右”）运动，带动传动装置关闭车门．【新闻再播】2013年最新交通法规公安部10月8日公布了最新修订的《机动车驾驶证申领和使用规定》，新交通规则严格了对驾驶员的管理．最新交通法规扣分细则也更为严格，闯红灯交通违法记分将由3分提高到6分，不挂号牌或遮挡号牌的一次就将扣光12分．最新交通法规中关于校车驾驶人管理的内容自发布之日起施行，其他规定将于2013年1月1日起正式施行．2013新交通规则提高了违法成本，记分项也由38项增加至52项．【拓展延伸】如图所示是拍摄机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法正确的是（）A．只要光控开关接收到红光，摄像系统就会自动拍摄B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．若将光控开关和压力开关并联，也能起到相同的作用20.3电磁铁电磁继电器1.C解析：由安培定则可知，电磁铁的左端为N极，右端为S极，故A错误；当滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，电路中的电流变小，电磁铁的磁性减弱，故B 错误；电磁铁的磁性减弱时，右边电路中的指示灯明显变暗，说明右边电路的电流变小了，巨磁电阻的电阻变大了，即巨磁电阻的阻值随磁场的减弱而增大，故C正确，D是错误的．2．L2右解析：由题图可知：S接通触点b时，线圈L2具有磁性，吸引衔铁使横杆向右运动，带动传动装置关闭车门．【拓展延伸】C解析：分析题意可知，只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄，因此A 和B两个选项的说法是错误的；分析可知，光控开关和压力开关只能串联，不能并联，所以D选项的说法也是错误的．20.4电动机1．物理兴趣小组在装配直流电动机模型后参加班级的实践成果展示交流会，电动机经过检查，一切都按要求安装完毕后，排除接触不良、短路、及磁铁没有磁性、电源没有电压等各种原因后，接通电源仍不能转动．小佳同学用手去旋转线圈，刚一旋转，电动机就立即持续转动起来，则原来电动机不转动的原因可能是（）A．电动机轴生锈而被卡住了B．转轴没润滑油转不动C．线圈所处的位置对它的转动有影响D．线圈转动要靠外力2．在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外．如图所示，甲图表示直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，乙图所示的四种情况中，通电导体b受到的磁场力方向水平向左的是（）3．电动车作为节能、环保的代步工具已经进入千家万户．电动自行车的“心脏”是电动机，它是利用通电线圈在中受力转动的原理工作的，车把上的“调速转把”相当于我们学过的（填一电学器材名称），拧动“调速转把”可以改变电动机中的大小，从而改变电动机的转速．4．阅读下面材料：炎热的夏天，超负荷使用的转页扇常见的故障——扇页停转，往往是里面的电动机（俗称“马达”）烧了．让我们做一个简单的实验来研究其中的原因吧：如图所示，把一个玩具电动机、小灯泡和电池串联起来．接通电路一段时间后，当电动机转得最快时，灯泡也最暗；如果用手指捏住玩具电动机的转轴使其转动变慢最后完全停下来，灯泡的亮度将最亮，手摸电机外壳感觉特别烫手．请你根据上述现象回答下列问题：（1）在图示的电路中，如果用手指捏住玩具电动机的转轴使其转动变慢最后完全停下来，通过电动机的电流将（选填“变大”、“变小”或“不变”）．（2）你平时有留心观察到以下现象吗？转页扇（或落地扇）的电动机烧毁是有“前兆”的：当通电时发现扇页转动特别慢，一会儿，扇页干脆就不转了，这时电流流过电机，将电能大部分转化为能，你应该马上，以免发生更大的危险．【新闻再播】2009年12月26日9时16分许，武汉、长沙、广州三地同时首发中国国产速度可达350 km/h的“和谐号”高速列车，至此，经过4年半的建设，这条世界上一次建成最长、运营时速最高的武广高速铁路正式投入运营，中国铁路进入高铁时代．武广高铁是我国《中长期铁路网规划》中京广高速铁路的重要组成部分，2005年6月23日开工建设．武广高速铁路运营里程1069 km，跨越湖北、湖南、广东3省，成为连接长江流域和珠江流域的“黄金通道”．【拓宽延伸】（1）电动机是利用什么物理原理制成的？（2）简述电动机能量的转化过程．（3）请你简要描述列车在机械制动过程中的能量转化过程．20.4电动机1．C解析：经过检查，一切都按要求安装完毕后，排除接触不良、短路、及磁铁没有磁性、电源没有电压等各种原因后，因此选项A、B不正确；接通电源仍不能转动，用手去旋转线圈，刚一旋转，电动机就立即持续转动起来，则线圈处于平衡位置，所以选项C正确；电动机是根据通电线圈在磁场中受力转动的原理制成的，所以选项D不正确．2．C3．磁场滑动变阻器电流解析：电动机是利用通电线圈在磁场力受力能够转动的原理来工作的；发电机是利用电磁感应现象的原理来工作的；“调速转把”相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的．4．（1）变大（2）内切断电源解析：（1）根据题意可知，电动机转动的速度越慢，灯泡的亮度就越亮，电路中的电流就越大，进一步分析，当电动机停止转动时，电路中的电流就最大；（2）电流通过电动机时，电动机转动，此时的电能主要转化为机械能，只有一小部分转化为线圈的内能．当电动机停止转动时，此时的电能将大部分转化为线圈的内能．线圈的温度升高，线圈将会被烧毁，为了防止线圈被烧毁，要马上切断电源．【拓宽延伸】（1）电动机的原理是通电导线在磁场中受力的作用．（2）将电能转化为机械能．（3）将机械能转化为内能．解析：（1）电动机是利用通电线圈在磁场里受力转动的原理制成的．电动机由转子（线圈）和定子（磁体）两部分组成，当给电动机通电时，通电线圈就会在磁体的磁场中受力而发生转动；（2）电动机，即通电能动，故该过程是将电能转化为机械能的过程；（3）列车在机械制动过程中，列车的质量不变，其速度减小，其动能减小，故其所具有的机械能减小，据摩擦生热知，该过程中减小的机械能转化成了内能．第二十章电与磁1．科研人员设计了一种“能量采集船”，如图所示，在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标．当波浪使浮标上下浮动时，工作臂就前后移动，获得电能储存起来．下列电器设备与“能量采集船”能量采集原理相同的是（）A．电动机B．电磁铁C．电扇D．发电机2．动车组是靠电力作为能源的列车，机车由大功率的电动机提供动力，动车组在到站前可以利用减速发电．减速发电原理是先停止供电，使车速从200 km/h减到90 km/h，这段时间内列车利用惯性前进，电动机线圈随车轮一起转动切割磁感线，产生感应电流，自动输入电网，这样既可以减少机械磨损又可以存储能量；在90 km/h以下才进行机械刹车。
九年级物理全册第二十章电与磁测试题有答案新人教版讲课稿
九年级物理全册第二十章电与磁测试题有答案新人教版九年级物理全册第二十章电与磁测试题（有答案新人教版）第二十章电与磁章节检测一．选择题（共10小题,每题3分）1．（2018威海）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（）A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小2．（2018临沂）小磁针静止时的指向如图所示，由此可知（）A．a端是通电螺线管的N极，c端是电源正极B．a端是通电螺线管的N极，c端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．b端是通电螺线管的N极，d端是电源负极3．（2018乐山）在图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。
它在磁场中按箭头方向运动时，能够产生感应电流的是（）A．B．C．D．4．（2018南开区一模）若假想地磁场是由地球内部一块大磁铁产生的，下图所示的四个示意图中，能合理描述这块大磁铁的是（）A．B．C．D．5．（2018绍兴）汤姆生在研究阴极射线时发现了电子，如图所示，一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流，则通过这束电子流的运动方向推断电流及周围的磁场方向是（）A．B．C．D．6．（2018德城区一模）在下列所示的四个图中，正确地表示出通电螺线管极性关系的是（）A．B．C．D．7．（2018滨海新区二模）如图是一种水位报警器的原理图。
当水位达到金属块A时（一般的水能导电）电路中（）A．两灯同时亮B．两灯都不亮C．红灯亮D．绿灯亮8．（2018泰安）下列实验中，能说明电动机工作原理的是（）A．B．C．D．9．（2018绵阳）如图所示，导体AB在外力作用下向左运动时电流表指针偏转，向右运动时电流表指针向另一方向偏转。
这个实验事实说明（）A．通电导线在磁场中受力大小与电流大小有关B．通电导线在磁场中受力方向与电流方向有关C．感应电流的大小与导体在磁场中切割磁感线运动的快慢有关D．感应电流的方向与导体在磁场中切割磁感线运动的方向有关10．（2018濉溪县三模）数码录音笔在录音时，声音使话筒中产生随声音而变化的音频电流，音频电流经放大电路放大后，转变为模拟信号，再通过对模拟信号的采样、编码将模拟信号通过数模转换器转换为数字信号，并进行一定的压缩后进行存储，下图中能和数码录音笔声音录入原理相同的是（）A．电磁起重机B．扬声器C．小小电动机D．手摇发电机二．多选题（共4小题，每题3分）11．（2018西城区一模）如图所示是磁现象的四幅示意图，其中关于小磁针指向或磁感线方向正确的是（）A．B．C．D．12．（2017秋河东区期末）关于图中的条形磁体，下列说法正确的是（）A．条形磁体的左端为N极B．在a点放置小磁针，静止时小磁针的N极指向左C．a处的磁场比b处的磁场弱D．将此磁体悬吊起来，使其能在水平面内自由转动，当磁体静止时右端指向南方13．（2018潍坊）如图所示，线圈转动过程中，下列说法正确的是（）A．线圈的机械能转化为电能B．通过灯泡的电流方向不变C．通过灯泡的电流大小发生变化D．线圈中产生电流的原理是电流磁效应14．（2018潍坊一模）如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A．通电螺线管的左端为S极B．通电螺线管外A点磁场的方向向右C．通电螺线管内部磁感线的方向向左D．小磁针沿逆时针方向偏转三．填空题（共6小题，每题4分）15．（2018安徽）实验发现，两条平行放置的直导线，当通以相同的电流时相互吸引（如图），这是因为电流能够产生磁场，而磁场对电流又有力的作用。

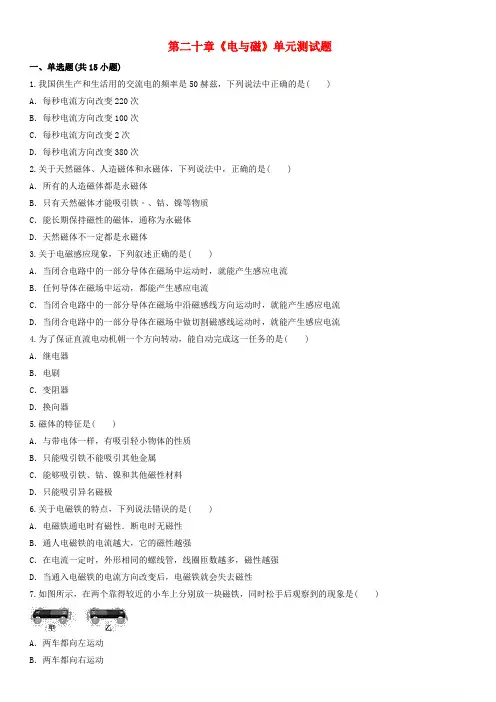

九年级物理全册第二十章电与磁测试题含解析新版新人教版
第二十章《电与磁》单元测试题一、单选题(共15小题)1.我国供生产和生活用的交流电的频率是50赫兹，下列说法中正确的是( )A．每秒电流方向改变220次B．每秒电流方向改变100次C．每秒电流方向改变2次D．每秒电流方向改变380次2.关于天然磁体、人造磁体和永磁体，下列说法中，正确的是( )A．所有的人造磁体都是永磁体B．只有天然磁体才能吸引铁﹣、钴、镍等物质C．能长期保持磁性的磁体，通称为永磁体D．天然磁体不一定都是永磁体3.关于电磁感应现象，下列叙述正确的是( )A．当闭合电路中的一部分导体在磁场中运动时，就能产生感应电流B．任何导体在磁场中运动，都能产生感应电流C．当闭合电路中的一部分导体在磁场中沿磁感线方向运动时，就能产生感应电流D．当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流4.为了保证直流电动机朝一个方向转动，能自动完成这一任务的是( )A．继电器B．电刷C．变阻器D．换向器5.磁体的特征是( )A．与带电体一样，有吸引轻小物体的性质B．只能吸引铁不能吸引其他金属C．能够吸引铁、钴、镍和其他磁性材料D．只能吸引异名磁极6.关于电磁铁的特点，下列说法错误的是( )A．电磁铁通电时有磁性．断电时无磁性B．通人电磁铁的电流越大，它的磁性越强C．在电流一定时，外形相同的螺线管，线圈匝数越多，磁性越强D．当通入电磁铁的电流方向改变后，电磁铁就会失去磁性7.如图所示，在两个靠得较近的小车上分别放一块磁铁，同时松手后观察到的现象是( )A．两车都向左运动B．两车都向右运动C．一车先运动、另一车后运动D．甲车向左运动、乙车向右运动8.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是( )A．B．C．D．9.导体在磁场里做切割磁感线运动时( )A．一定产生感应电流B．一定不产生感应电流C．若电路是闭合的，会产生感应电流D．无法确定10.一根钢条接近小磁铁，小磁铁的N极被吸向钢条；这一现象说明钢条原来( )A．一定有磁性，接近磁极的一端是S极B．一定有磁性，但不能确定它的极性C．一定没有磁性D．不一定有磁性11.如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体(下部N极)．小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B则图乙中能反映弹簧测力计示数F随位置变化的是( )A．B．C．D．12.关于如图所示的动圈式话筒，下列理解正确的是( )A．其工作原理是通电导体在磁场中受力运动B．线圈中产生的是声信号C．由于膜片带动线圈左右的振动，线圈中就会产生方向变化的电流D．说话的声音的音调的高低变化会引起线圈中电流大小的变化13.关于动圈式扬声器说法中正确的是( )A．动圈式扬声器音圈中有强电流通电时才会发声B．动圈式扬声器工作时是将机械能转化为电能C．动圈式扬声器的工作原理是通电线圈在磁场中受力运动D．动圈式扬声器工作时线圈中通过的电流不一定是交变电流14.如图所示是研究通电导体在磁场中的受力情况的实验装置，通电后导体AB向右运动，若要使AB向左运动，下列办法可行的是( )A．将滑动变阻器的滑片向左滑动B．将滑动变阻器的滑片向右滑动C．改变导体中的电流方向，同时改变磁场方向D．将磁体的磁极对调15.导体在磁场中产生感应电流必须满足的条件是( )A．导体在磁场中运动B．导体相对于磁场运动C．闭合电路的部分导线在磁场中做切割磁感线运动D．闭合电路的全部导线在磁感线中运动二、填空题(共3小题)16.有一种如图1所示的环形磁铁，磁极的分布有以下两种可能情况：①磁极呈横向分布，如图2﹣甲，外侧为N极，内侧为S极．②磁极呈轴向分布，如图2﹣乙，上面为N极，下面为S极．为确定这种环形磁铁磁极的分布情况，小李进行了以下实验：取两个完全相同的环形磁铁，将它们按图3那样沿中心轴线互相靠近，发现它们相互排斥．接着将其中一个环形磁铁翻转，如果它们相互 ________，则磁极呈横向分布；如果它们相互 ________，则磁极呈轴向分布．17.如图所示，甲图是______机的示意图，乙图是______机的示意图．18.磁场是磁体周围的一种能传递________的特殊物质．我们把小磁针在磁场中静止时________极所指的方向，规定为该点的磁场方向．三、实验题(共3小题)19.课堂上，老师做了如图所示的演示实验，给直导线(铝棒)通电，观察到直导线运动起来．(1)实验现象说明______________有力的作用．____________机就是利用这种现象制成的．(2)判断“有力的作用”的依据是________．A．力是维持物体运动的原因B．一切物体都有惯性C．物体运动状态改变时，一定受到力的作用(3)将磁极上下对调，观察直导线的运动情况，这样操作是为了研究________________．20.在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障．(1)请你猜想小磁针指向不发生变化的原因是____________________．(2)写出检验你的猜想是否正确的方法：___________________________________________.21.如图所示为小玲和小辉同学制作的一种直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，碲形磁体放在线圈周围．(1)按他们这种方法刮漆，线圈________(能/不能)持续转动．线圈转过平衡位置时会____________________(选填“自动改变线圈中的电流方向”或“切断线圈中的电流”)，(2)可以通过改变____________方向，改变线圈的转动方向．(填一种方法)(3)如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是____________，这时可做的有效尝试是____________．四、简答题(共3小题)22.如图1是探究通电导线在磁场中受力作用的实验装置．闭合开关，观察到导线ab向右运动，记录现象如图2甲所示，(图2甲、乙、丙是该实验装置的剖面图)，其中表示电流垂直向外流出，表示电流垂直向里流进．接着把磁体的 N、S极对调，记录的现象如图2乙所示．(1)比较图2甲、乙可知，通电导线在磁场中的受力方向与________方向有关；(2)在图2丙中画出磁感线方向；(3)在图2丙中画出导线受到的磁场力F的示意图．23.如图所示，是直流电铃的原理图，通电时电铃能够连续发声，请说明它的工作原理．24.小明安装好直流电动机模型后，接通电源，发现线圈不转，请你帮他分析线圈不转的原因可能有哪些？至少写出三种？答案解析1.【答案】B【解析】已知交流电频率f＝50 Hz，则每秒内交流电变化的次数是50×2＝100次．2.【答案】C【解析】A、人造磁体里有永磁体和暂时性磁体两大类．钢是硬磁性材料，一旦被磁化，磁性将长期保持，所以用钢制成的磁体是永磁体；铁是软磁性材料，磁化后过一段时间磁性会消失，所以用铁制成的磁体是暂时性磁体，故选项A是错误的；B、磁体分为人造磁体和天然磁体，无论是人造磁体还是天然磁体都能吸引铁、钴、镍等物质，故选项B是错误的；C、能长期保持磁性的磁体，通称为永磁体，故选项C是正确的；D、天然磁体是直接从自然界得到的磁性矿石，是永磁体，故选项D是错误的．3.【答案】D【解析】A、当闭合电路中的一部分导体在磁场中运动时，若没有切割磁感线，也是没有感应电流的，故错误；B、闭合电路的部分导体切割磁感线运动时才会产生电流，故错误；C、闭合电路中的一部分导体在磁场中沿磁感线方向运动时，是不能产生感应电流的，故错误；D、当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流，故正确；4.【答案】D【解析】直流电动机是根据通电线圈在磁场中受力转动原理制成的，为了使线圈能持续的转动下去，在输入电流时利用换向器来改变线圈中的电流方向，从而改变它两边的受力方向，即促使线圈连续转动．5.【答案】C【解析】A、磁体只能吸引吸引铁、钴、镍等磁性物质，不能吸引轻小物体；A错误；B、磁体不但能吸引铁，而且还能吸引钴和镍的物质；B错误；C、物体能够吸引铁、钴、镍和其他磁性材料的性质叫做磁性；C正确；D、磁体的磁极间具有异名磁极相互吸引的性质，还能吸引吸引铁、钴、镍等磁性物质；D错误．6.【答案】D【解析】A、电磁铁通电时有磁性，断电时无磁性．说法正确，不符合题意．B、在线圈和铁芯一定时，电流越大，电磁铁磁性越强．说法正确，不符合题意．C、在电流一定时，外形相同的螺线管即铁芯相同，线圈匝数越多，磁性越强．说法正确，不符合题意．D、当通入电磁铁的电流方向改变后，电磁铁的磁极改变，电磁铁有磁性．说法错误，符合题意．7.【答案】D【解析】读图可知，两小车上相邻的都是磁体的N极，根据同名磁极相互排斥可知，两小车将互相分开，即甲车向左运动、乙车向右运动．8.【答案】C【解析】A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C 正确；D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D 错误；9.【答案】C【解析】产生感应电流的条件有两个：一是整个电路是闭合的，二是处在磁场中的导体在磁场中做切割磁感线运动，这两个条件必须同时具备才可以．A、B、D三项不符合题意．10.【答案】D【解析】小磁铁与钢条吸引，有两种可能：①钢条有磁性，且与小磁铁靠近的是钢条的S极．②钢条没有磁性，由于小磁铁具有磁性，所以能够吸引铁钴镍等物质，故小磁铁吸引钢条．11.【答案】C【解析】条形磁体两极磁性最强而中间磁性最弱，且同名磁极相互排斥，异名磁极相互吸引，当挂着的磁体向右移动时，相互吸引力逐渐减小，而过了大磁体中点后，相互排斥力逐渐增大，故可以得出弹簧测力计的示数从A端到B端是逐渐变小的．12.【答案】C【解析】A、动圈式话筒是利用了电磁感应现象工作的，故A错误；BC、由于膜片带动线圈左右的振动，线圈在磁场中做切割磁感线运动，在线圈中会产生方向变化的感应电流，故B 错误，C正确；D、说话的声音的响度大小发生变化时，线圈受力的大小发生变化，线圈运动快慢也发生变化，引起线圈中电流大小的变化，故D错误．13.【答案】C【解析】A、说法错误，只要有强弱变化的电流，动圈式扬声器就会发声．B、说法错误，动圈式扬声器把电能转化为机械能．C、正确，动圈式扬声器是把强弱变化的电流变成声音信号的装备，它利用了磁场对电流有力的作用的原理．D、说法错误，动圈式扬声器工作时线圈中通过的电流一定是交变电流．14.【答案】D【解析】A、将滑动变阻器的滑片P向左移动，增大电路中的电流，会改变受力大小，但不会改变运动方向，故A 不可行；B、将滑动变阻器的滑片P向右移动，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B不可行；C、改变导体中的电流方向，同时改变磁场方向，受力方向不变，不可行；D、将磁体的磁极对调，受力方向改变，可行．15.【答案】C【解析】产生感应电流的条件有两个：闭合电路和一部分导体在磁场中做切割磁感线的运动．所以分析上述四个选项能看出，ABD选项的描述都不完整，故C选项正确；16.【答案】排斥吸引【解析】磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引．如果磁极呈横向分布，将它们按图3那样沿中心轴线互相靠近时，则无论环形磁铁翻转还是不翻转，都会互相排斥，因为翻转之后，环形磁铁的外侧还是N极，内侧仍为S极，与另一个环形磁铁对应的部位都是同名磁极，所以始终相互排斥．如果磁极呈纵向分布，将它们按图3那样沿中心轴线互相靠近时，可能有两种情况：两个环形磁铁靠近的一端可能都是N极(或S极)，则此时它们会相互排斥；若把其中一个环形磁铁翻转，则靠近的一端就变成了异名磁极，异名磁极相互吸引．17.【答案】发电电动【解析】图甲中，没有电源，是闭合电路的一部分导体在磁场中切割磁感线，产生感应电流，属电磁感应原理，是发电机的示意图；图乙中，电路中有电源，是通电线圈在磁场中受力而运动，是电动机的示意图．18.【答案】能量北【解析】(1)磁场是磁体周围的一种能传递能量的特殊物质；(2)磁场的方向是这样规定的：放在磁场中某点的小磁针，静止时北极所指的方向就是该点的磁场方向．19.【答案】(1)磁场对放入其中的电流电动(2)C (3)通电导体在磁场中受力的方向与磁场方向是否有关【解析】(1)导线通电后产生了运动，说明磁场对放入其中的电流有力的作用，人类根据这一现象制成了电动机；(2)判断有力的作用，是根据导线在磁场中受力的作用，而为是改变物体运动状态的原因；故选C(3)将磁极对调后，可以看到导线的运动方向发生了变化，故可以研究通电导体在磁场中受力的方向与磁场方向是否有关．20.【答案】(1)小磁针与直导线距离远 (2)使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．【解析】(1)在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障：说明电流一定时，磁场的强弱应该与距离有关，故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远；(2)写出检验你的猜想是否正确的方法：使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．21.【答案】(1)能切断线圈中的电流(2)电流(或磁场) (3)磁场太弱换用较强的磁场【解析】(1)将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周的作用是当线圈刚转过平衡位置时，切断电流，通过线圈的惯性转动半周，从而保证了线圈持续的转动下去；(2)要改变线圈的转动方向，就要改变线圈的受力方向，而线圈的受力方向由磁场方向和电流方向来决定，因此可改变磁场方向或电流方向来改变线圈的转动方向；(3)如果电池、开关、导线的连接和性能良好，闭合开关后，线圈不能连续转动，可排除无电流的情况，可能是电流太弱、磁场太弱或开始线圈处在平衡位置等，可进行有针对性的偿试，包括换新电池使电流增大，换较强的磁场，用手推一下线圈使其转过平衡位置等．22.【答案】(1)磁场(2)(3)如图：【解析】(1)比较图2甲、乙可知，在电流方向不变时，磁场的方向改变后，导线所受力的方向会改变，所以通电导线在磁场中的受力方向与磁场方向有关；(2)磁感线的方向是从N极指向S极，如下图所示：(3)在图2中乙图的基础上分析可知，此时磁场的方向没有改变，但电流的方向改变，所以所受力的方向改变，23.【答案】通电时，电磁铁有电流通过，产生了磁性，把小锤下方的弹性片吸过来，使小锤打击电铃发出声音，同时电路断开，电磁铁失去了磁性，小锤又被弹回，电路闭合，不断重复，电铃便发出连续击打声了．【解析】这是一个利用电磁继电器进行控制的电路，电磁铁通电时有磁性，断电时无磁性，电铃就是利用电磁铁的这个特性工作的．24.【答案】电动机模型通电后不能转动，则发生故障的原因可能是：线圈此时可能处在平衡位置，磁铁可能失去磁性或磁性减弱，换向器中电刷、铜半环之间可能接触不良等．【解析】电动机的原理是利用了通电线圈在磁场中受力转动，故应从磁铁是否有磁性及线圈中是否有电流、线圈是否在平衡位置检查．。
人教版2023初中物理九年级物理全册第二十章电与磁专项训练
人教版2023初中物理九年级物理全册第二十章电与磁专项训练单选题1、小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。
以下说法正确的是（）A．电磁铁的上端为S极B．当光照强度增强，控制电路的电流变小C．当光照强度减弱，电磁铁的磁性增强D．灯泡应设计在A和B两接线柱之间答案：DA．由图可知，根据安培定则可知，电磁铁的上端为N极，故A错误；B．当光照强度增强，光敏电阻的阻值减小，总电阻减小，根据欧姆定律可知，控制电路的电流变大，故B错误；C．当光照强度减弱时，光敏电阻的阻值变大，总电阻变大，根据欧姆定律可知，控制电路的电流变小，电磁铁磁性大小与电流大小、线圈匝数有关，电流减小，则磁性变弱，故C错误；D．光线较暗时，光敏电阻的阻值大，则控制电路中的电流小，电磁铁的磁性弱，衔铁在弹簧的作用下被拉起，灯泡自动发光，说明灯泡在A和B两接线柱之间，故D正确。
故选D。
2、将导体ab、开关和灵敏电流表用导线连接，导体ab放置在磁极间，如图所示。
下列说法正确的是（）A．开关闭合，磁铁不动，ab水平向左快速移动，指针不偏转B．磁极对调后，开关闭合，ab水平向右快速运动，指针要偏转C．开关闭合，ab竖直上下运动，指针要偏转D．开关断开，ab快速运动，指针可能偏转答案：BA．开关闭合，磁铁不动，ab水平向左快速移动，导体ab切割磁感线，产生感应电流，指针偏转，故A错误；B．磁极对调后，开关闭合，ab水平向右快速运动，导体ab切割磁感线，产生感应电流，指针偏转，故B正确；C．开关闭合，ab竖直上下运动，导体ab没有切割磁感线，不会产生感应电流，指针不偏转，故C错误；D．开关断开，ab快速运动，电路是断路，不会产生感应电流，指针不会偏转，故D错误。
故选B。
3、如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。
九年级物理全册第二十章电与磁单元练习题新版新人教版
《电与磁》单元练习题一、选择题：1、以下器材，没有应用磁性材料的是：A、录音带B、打用的IC卡C、VCD光碟D、电冰箱门上的封条2、第一个发现电流磁效应的科学家是：A、奥斯特B、安培C、焦耳D、法拉第3、要使电磁铁的两个磁极对调，可采取的方法是：A、改变电流方向B、增加螺线管的匝数C、减小电流D、将铁心从螺线管中拔出4、下列说法中正确的是：A、在磁场中不同的点，磁场方向一定不同B、磁场中的磁感线可能相交C、磁感线上任何一点的切线方向就是该点的磁场方向D、磁场是看不见、摸不着的，因此磁场是人们假想的5、如图所示的电路中，甲、乙线圈套在同一玻璃棒上能够自由移动，当开关S闭合后：A、两个线圈将向左右分开B、两个线圈将向中间靠拢C、两个线圈都静止不动D、两个线圈先向左右分开，后向中间靠拢6、如图所示，当滑动变阻器的滑片P向右移动时，下列说法中正确的是：A、电流表的示数变小，电磁铁的磁性减弱B、电流表的示数变大，电磁铁的磁性增强C、电流表的示数不变，电磁铁的磁性减弱D、电流表的示数减小，电磁铁的磁性增强7、在微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光.上述实验现象说明了：A、磁能生电B、磁场对电流有力的作用C、电流的磁效应D、电流的热效应8、为了判断一根导线中是否有直流电流通过，手边若有下列几组器材，1 / 8其中最适用的是：A、被磁化的缝衣针及细棉线B、U形磁铁及细棉线C、带电的小纸球及细棉线D、小灯泡及导线9、如图所示，在两个完全相同的磁体的不同磁极上吸着铁钉，如果让两个磁体相互靠近并接触，下列说法中正确的是：A、两铁钉没有相互作用B、两铁钉相互吸引，最后落下来C、两铁钉相互排斥，最后落下来D、无法判断10、在地球表面某位置，发现能自由转动的小磁针静止时沿竖直方向，且N极向上，则该位置是：A、地磁北极附近B、地磁南极附近C、赤道附近D、无法确定11、如图所示，线圈是由双股导线并绕成的，下列说法正确的是：A、螺线管内磁场方向向左B、螺线管内磁场方向向右C、螺线管内磁场为单股导线绕制时的两倍D、螺线管内没有磁场12、如图5所示，一根条形磁铁，左端为S极，右端为N极。

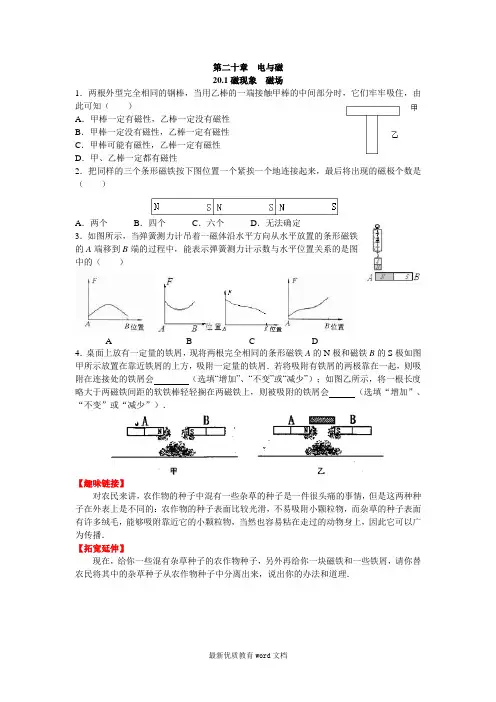

新人教版九年级物理第二十章电与磁练习题
第二十章电与磁20.1磁现象磁场1．两根外型完全相同的钢棒，当用乙棒的一端接触甲棒的中间部分时，它们牢牢吸住，由此可知（）A．甲棒一定有磁性，乙棒一定没有磁性B．甲棒一定没有磁性，乙棒一定有磁性C．甲棒可能有磁性，乙棒一定有磁性D．甲、乙棒一定都有磁性2．把同样的三个条形磁铁按下图位置一个紧挨一个地连接起来，最后将出现的磁极个数是（）A．两个B．四个C．六个D．无法确定3．如图所示，当弹簧测力计吊着一磁体沿水平方向从水平放置的条形磁铁的A端移到B端的过程中，能表示弹簧测力计示数与水平位置关系的是图中的（）A B C D4．桌面上放有一定量的铁屑，现将两根完全相同的条形磁铁A的N极和磁铁B的S极如图甲所示放置在靠近铁屑的上方，吸附一定量的铁屑．若将吸附有铁屑的两极靠在一起，则吸附在连接处的铁屑会（选填“增加”、“不变”或“减少”）；如图乙所示，将一根长度略大于两磁铁间距的软铁棒轻轻搁在两磁铁上，则被吸附的铁屑会（选填“增加”、“不变”或“减少”）．【趣味链接】对农民来讲，农作物的种子中混有一些杂草的种子是一件很头痛的事情，但是这两种种子在外表上是不同的：农作物的种子表面比较光滑，不易吸附小颗粒物，而杂草的种子表面有许多绒毛，能够吸附靠近它的小颗粒物，当然也容易粘在走过的动物身上，因此它可以广为传播．【拓宽延伸】现在，给你一些混有杂草种子的农作物种子，另外再给你一块磁铁和一些铁屑，请你替农民将其中的杂草种子从农作物种子中分离出来，说出你的办法和道理．20.1磁现象磁场1．C解析：用乙棒的一端接触甲棒的中间部分时，它们牢牢吸住，说明乙棒一定有磁性，因为磁铁的两端磁性最强，而甲棒可以有磁性，也可以没有磁性．2．A解析：从图中可以看出，三个条形磁铁是按照极性顺次连接的，这样就相当于一个完整的磁铁，因此只有两个磁极．3．D解析：从图中看出，吊着的磁体的下端是N极，开始时，N极相互排斥，所以弹簧测力计的示数很小，随着弹簧测力计向右移动，磁铁的磁性越来越弱，斥力越来越小，所以弹簧测力计的示数越来越大；当过中点后，N极与S极互相吸引，因此随着向右端的移动，引力越来越强，弹簧测力计的示数越来越大．4．减少减少解析：若将A、B两个磁铁吸附有铁屑的两极靠在一起，则相当于一个磁铁，中间磁性最弱，所以吸附在连接处的铁屑会减少；如图乙所示，将一根长度略大于两磁铁间距的软铁棒轻轻搁在两磁铁上，此时软铁棒被磁化，相当于磁铁A、B与被磁化的软铁棒组成一个磁铁，所以被吸附的铁屑会减少．【拓宽延伸】把铁屑洒在混有杂草种子的农作物种子中，由于杂草种子表面有许多绒毛，能够吸附铁屑，所以我们可以用磁铁吸出其中吸附铁屑的杂草种子．1．如图所示，晴晴在矩形通电线圈内放一可以自由转动的小磁针，再通以如图所示方向的电流时，小磁针的指向是（）A．N极指向不变B．N极垂直纸面指向纸外C．N极垂直纸面指向里D．N极指向左边2．如图所示是云层之间闪电的模拟图，图中A、B是位于南、北方向带有电荷的两块雷雨云，在放电的过程中，在两云层的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外，则下列说法正确的是（）A．A、B带同种电荷B．A带正电C．B带正电D．放电过程中，电荷量转化为内能、光能等3．小金设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中（铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极），浮在液面上的线圈就能指示方向了。
九年级物理全册 第20章 电与磁测试题(含解析)(新版)新人教版
电与磁（测试时间：35分钟总分70分）一、选择题（本大题共20个小题，每小题2分，共40分）1．将一条形磁铁等分为三段．则中间的一段（）A．一定没有磁性B．一定有磁性，但只有N极C．一定有磁性，但只有S极D．一定有磁性，且有N，S两个磁极【解答】解：将一条形磁铁等分为三段．则中间的一段仍然有磁性，并且一端是N极，一端是S极．故选D．2．一块条形磁铁不慎被摔断，则原来N极那段的断口处（）A．形成S极 B．没有磁性C．形成N极 D．可能为N极，也可能为S极【解答】解：条形磁体断开后，就会形成两个磁体，其中断面处分别是刚形成的两个磁体的N、S极，因磁体有两个磁极：N、S极，所以原来N极那段的断口处是S极．故选A．3．用一根没有磁性的钢棒去接近一条形磁铁，当和条形磁铁的某一位置接近时，它们之间引力最小，这个位置是（）A．中间位置 B．N极一端C．S极一端D．各处都一样【解答】解：用一根没有磁性的钢棒去接近一条形磁铁，当和条形磁铁的中间位置接近时，它们之间引力最小；当和条形磁铁的两端位置接近时，它们之间引力最大．故选A．4．用一根钢棒靠近一个小磁针的北极，结果磁针向钢棒靠近，由此可以判定（）A．钢棒原来一定有磁性，且靠近磁针的一端是北极B．钢棒原来一定有磁性，且靠近磁针的一端是南极C．钢棒原来一定没有磁性D．钢棒原来不一定有磁性【解答】解：钢棒靠近磁针的北极，磁针被吸引过来．钢棒可能是磁体，钢棒和磁针的接触端是异名磁极相互吸引．钢棒也可能不具有磁性，被小磁针吸引造成的．故符合题意的只有D．故选D．5．如图所示，两根完全相同的钢棒，用甲棒的一端靠近乙棒的中间，它们互相吸引，则（）A．甲棒有磁性，乙棒无磁性B．甲棒无磁性，乙棒有磁性C．甲、乙棒都有磁性D．甲棒有磁性，乙棒不一定有磁性【解答】解：磁体上磁性最强的部分叫磁极，位于磁体的两端，磁性最弱的部分在磁体的中间，这个位置几乎没有磁性．用甲的一端靠近乙的中间部分时，互相吸引，由此可以确定钢棒甲有磁性，不能确定乙磁性的有无．故选D．6．用一根条形磁铁的一端去吸引三枚大头针的根部，待平衡后，图示结果正确的是（）A． B． C．D．【解答】解：大头针被磁化后近N端都为S极，另一端都为N极，由于同名磁极相互排斥的道理，因此大头针的根部会散开．故选C．7．磁化是指（）A．磁极之间的相互吸引或排斥作用B．使原来没有磁性的物质在磁体的作用下得到磁性的过程C．磁铁吸引铁、钴、镍等物质的性质D．以上均不对【解答】解：使原来没有磁性的物体在磁体或电流的作用下获得磁性的过程叫磁化．故选B．8．下列有关磁场的说法错误的是（）A．磁体周围的空间存在着看不见、摸不着的磁场B．磁体间的相互作用是通过磁场发生的C．磁场是有方向的，在磁场的不同位置，其磁场方向一般不同D．在磁场中的某点，小磁针南极所受磁力的方向与该点的磁场方向相同【解答】解：A、磁体周围的空间存在着看不见、摸不到的磁场．选项正确，不符合题意．B、磁体间的相互作用和磁体和磁性材料之间的作用，都是通过磁场作用发生的．选项正确，不符合题意．C、磁场是有方向的，在磁场的不同位置，其磁场方向一般不同．选项正确，不符合题意．D、在磁场中，某点磁场方向和该点小磁针静止时N极指向相同．选项错误，符合题意．故选D．9．关于磁感线，下列说法正确的是（）A．磁铁周围的磁感线都是从磁铁的南极出来，回到北极B．在某点，小磁针静止时北极所指的方向跟该点磁感线的方向相同C．磁感线是磁场中实际存在的曲线D．两条磁感线可以相交【解答】解：A、磁铁周围的磁感线都是从磁铁的北极出来，回到南极．不符合题意．B、在某点，小磁针静止时北极所指的方向跟该点磁场方向相同，该点磁场方向和该点磁感线方向相同．符合题意．C、磁感线实际上是不存在的，是为了便于研究磁场而画出的．不符合题意．D、任何两条磁感线都是不相交的．不符合题意．故选B．10．转动指南针的罗盘时，罗盘内的磁针（）A．随罗盘一起转动起来B．不随罗盘转动，仍在原位置C．随罗盘转动，且比罗盘转动快一些D．随罗盘转动，只是罗盘转动慢一些【解答】解：指南针原理是罗盘内的小磁针在地球的地磁场的作用下，小磁针的南极指向地理的南极，所以转动指南针的罗盘时小磁针仍在地磁场的作用下南极指向地理的南极，即在原位置不动．故选B．11．关于地磁场，下列说法不正确的是（）A．地球相当于一个大磁体，它周围存在着地磁场B．地磁场的磁感线方向由北指向南C．地磁场的北极在地理的南极附近D．地磁场的磁感线在地球两极附近最密集【解答】解：A、地球是一个巨大的磁体，它周围存在着磁场，叫做地磁场，该选项说法正确，不符合题意；B、地磁的北极在地理的南极附近，地磁南极在地理北极附近，因此地磁场的磁感线从地理南极到地理北极，该选项说法不正确，符合题意；C、地磁场的北极在地理的南极附近，地磁场的南极在地理北极附近，二者不完全重合，存在着磁偏角，沈括是最早记述这一现象的科学家，该选项说法正确，不符合题意；D、地球的两极也是地磁的两极附近，这两个地方的磁场最强，因此磁感线也最密集，该选项说法正确，不符合题意．故选B．12．探险队员在地球的北极时，手中的指南针N极将指向（）A．水平方向B．竖直向上C．竖直向下D．小磁针N极与水平成一夹角斜向下【解答】解：探险队员在北极，即地磁的南极附近，根据异名磁极相互吸引可知，指南针的N极应与地磁的南极相吸引，所以此时指南针的N极竖直向下．故选C．13．小磁针在水平面内静止时，N极指北，S极指南，但又不是正南正北方向，这个事实说明（）A．地球周围空间存在磁场B．地磁两极与地理两极并不重合C．地磁的N极在地理北极附近D．地磁的S极在地理南极附近【解答】解：小磁针静止时，呈南北指向，但又不是正南正北方向，这是因为地磁的两极和地理的两极并不完全重合，存在着磁偏角．故选B．14．如图所示，一根条形磁铁左端为S极，右端为N极．表示从S极到N极磁性强弱变化情况的图象中正确的是（）A．B．C．D．【解答】解：A、如图反映S极磁性强，N极磁性最弱．不符合题意．B、如图反映S极磁性最弱，N极磁性最强．不符合题意．C、如图反映S极磁性最弱，N极磁性最强．不符合题意．D、如图反映S极和N极磁性最强，中间磁性最弱．符合题意．故选D．15．在一个黑色塑料盒里放一个长条形磁铁，盒盖上标有八个数字，在盒外放有四个小磁针，涂黑的一端为N极，受到盒内条形磁铁的磁场影响，小磁针静止后的指向如图所示，则盒内条形磁铁放置的位置是（）A．N极靠近5，S极靠近1 B．N极靠近3，S极靠近7C．N极靠近1，S极靠近5 D．N极靠近4，S极靠近8【解答】解：条形磁铁的磁感线从磁铁的N极出发回到S极，磁场中的小磁针在磁场中静止时N极的指向与该点磁场方向一致，由图可见，磁铁应沿15方向放置，1处为N极，5处为S极．故选C．16．如图所示，在条形磁体周围放有甲、乙、丙、丁四个可以自由旋转的小磁针，当它们静止时，N极指向不正确的是（）A．甲小磁针 B．乙小磁针 C．丙小磁针 D．丁小磁针【解答】解：根据同名磁极相互排斥，异名磁极相互吸引，可以判断丙处小磁针静止时，N极指向左侧，S 极指向右侧．故选C．17．下列关于磁场和磁感线的说法正确的是（）A．只有磁铁周围才有磁场B．磁感线是由铁屑形成的C．磁感线是客观存在的闭合曲线D．越靠近磁极的地方磁感线越密【解答】解：A、说法错误，通电导体周围也存在着磁场；B、C、说法错误，磁感线是为了描述磁场的性质而引入的，是不存在的；D、说法正确，磁极部分的磁场较强，故磁感线越密．故选D．18．磁极a、b及周围的磁感线如图所示，由图可知（）A．a、b都是N极B．a、b都是S极C．a是N极、b是S极D．a、b是异名磁极【解答】解：如图，磁感线都是进入磁体的a端和b端，所以a端和b端是同名磁极，并且都是S极．故选B．19．如图所示．在两个完全相同的磁体的不同磁极上吸着铁钉，如果让两个磁体相互靠近并接触，下列说法正确的是（）A．两铁钉没有相互作用B．两铁钉相互吸引，最后落下来C．两铁钉相互排斥，最后落下来D．无法判断【解答】解：在两个完全相同的磁体的不同磁极上吸着铁钉，两个磁体相互靠近时两铁钉会相互吸引，当两个磁体合在一起时，中间的磁性最弱，铁钉会由于重力作用而掉下来．故选B．20．1991年8月《新民晚报》报道一则消息：“上海雨点鸽从内蒙古放飞后，历经20余天，返回上海市区鸽巢”，信鸽的这种惊人的远距离辨认方向的本领，实在令人称奇．信鸽有高超的认路本领的原因是（）A．信鸽对地形地貌有极强的记忆力B．信鸽能发射并接收某种超声波C．信鸽能发射并接收某种次声波D．信鸽体内有某种磁性物质，它能借助地磁场辨别方向【解答】解：信鸽远距离辨认方向的本领，是因为其体内有某种磁性物质，它是借助地磁场来辨别方向的．故选D．二、填空题（每小题2分，共10分）21．在铁屑、铜片、镍丝、玻璃板等材料中，当磁铁靠近这些材料时，能够被吸引的是．【解答】解：磁性是指磁体能够吸引铁、钴、镍等物质的性质，因此铜、铝、塑料、玻璃不在此范围中．故答案为：铁屑和镍丝．22．磁悬浮列车是利用同名磁极相互（选填“吸引”或“排斥”）的原理来实现悬浮的．【解答】解：磁悬浮列车的目的是：减小车和轨道之间的摩擦，提高车速．所以利用同名磁极相互排斥，使列车微微离开轨道，减小了摩擦．故答案为：排斥．23．如图所示，用一条形磁铁的N极在一根钢条上由左向右摩擦，则磁化后的钢条的左端为极．【解答】解：用一条形磁铁的N极在一根钢条上由左向右摩擦，由于异名磁极相互吸引，所以被磁化的钢棒中S极一直跟着磁体的N极指向右端，所以右端是S极，左端是N极．故答案为：N．24．机械手表一般不应放在磁体周围，这是因为这样放置，手表会被，走时不准．【解答】解：手表是由钢性材料制成的，如果将手表放在磁体周围，则钢性材料会被磁化，磁化后磁性不易消失，从而影响指针的转动而走时不准．故答案为：磁化．25．一个条形磁铁旁边放了一个小磁针，小磁针静止时的情况如图所示，则条形磁铁的B端是极．【解答】解：图中小磁针静止时左端是N极，根据磁极间的相互作用，条形磁铁左端A应该是与小磁针N 极互相吸引的S极，故条形磁铁的右端B是N极．故答案为：N．三、作图题（每小题5分，共20分）26．在一个圆纸盒里有一个条形磁体，圆纸盒外放着一些小磁针，各磁针N极的指向如图所示，请画出圆纸盒里的条形磁体并标明它的N、S极．【解答】解：根据磁感线方向的规定，从北极出来回到南极．而小磁针静止时北极所指的方向为磁场的方向，从而确定磁体的南北极．如图所示：27.请画出如图中磁感线的方向，并标出小磁针的N，S极．【解答】解：（1）根据磁体周围的磁感线都是从N极出来回到S极标出磁感线方向，如图．（2）因为同名磁极相互排斥，异名磁极相互吸引所以第一幅图小磁针的左端是N极，右端是S极；第二副图小磁针的上端是S极，下端是N 极．28．如图所示，松手后小磁针按箭头方向转动90°后静止，试标出U形磁体两端的极性．【解答】解：由于小磁针的N极向右旋转，即说明蹄形磁铁的右端是S极，左端是N极，如下图所示：29．试在如图中画出磁体的极性和磁感线的方向．【解答】解：根据同名磁极相互排斥，异名磁极相互吸引可以判断左端的S极，右端的N极；因为磁体周围的磁感线都从N极出来回到S极，所以磁感线从右端指向左端．如图．。
人教版 九年级物理 第20章 电和磁 综合训练(含答案)
给我一个支点，可以撬起整个地球。
——阿基米德人教版九年级物理第20章电和磁综合训练一、选择题1. 如图所示是条形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是()A. a点B. b点C. c点D. d点2. 如图所示，电动机的工作原理与下面哪个实验现象的原理是相同的()3. 图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能．．产生感应电流的情况是()4. 如图所示是一种环保型手电筒，只要将它来回摇动，小灯泡就能发光，能说明该手电筒工作原理的装置图是()5. 如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是()A. 图①研究电磁感应现象B. 图②研究电磁铁磁性强弱与线圈匝数的关系C. 图③说明电动机原理D. 图④说明发电机原理6. 在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是()A.电磁铁的A端为N极B.小磁针静止时，N极水平指向左C.利用这一现象所揭示的原理可制成的设备是发电机D.当滑动变阻器滑片P向右端移动，电磁铁磁性增强7. 如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。
图中与电动平衡车驱动前行过程原理相同的是()8. 如图所示，闭合开关，导体ab就会运动起来，下列说法正确的是 ()A.发电机是利用这一原理工作的B.在此过程中，机械能转化为电能C.此实验说明磁场对通电导体有力的作用D.同时改变电流方向和磁场方向，可以改变导体ab的运动方向二、填空题9. 用如图所示的装置可以探究通电螺线管外部磁场的方向．(1)选用小磁针是为了________________．(2)实验过程中，把电池的正负极位置对调，这样操作是为了研究____________________和__________是否有关．10. 如图所示，是探究“磁场对通电导线的作用”的实验装置，当闭合开关S时，导线ab中电流的方向是从________(选填“a到b”或“b到a”)，导线ab受到磁场力的作用而向左运动；如果只改变电流方向，那么导线ab将向________运动．科学家在该实验基础上发明了电动机，实现了把________能转化为机械能．11. 课外兴趣小组自制了一个“温度自动报警器”(原理如图所示)．使用时发现电磁铁磁性不够强，改进的办法有________________(只需填出一种)．要使图中电磁铁通电时左端为N极，a点应接电源的________极．12. 发电机的工作原理是________________．能说明直流电动机工作原理的是图中______图．13. 如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴．将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程电流表相连，使小风车转动，可观察到__________________的现象，说明电路中有电流产生，此过程中________能转化为电能，若将电流表换成干电池接入电路，线圈________(选填“能”或“不能”)持续转动．14. 学习电与磁的知识后，小阳同学知道了发电机发电是利用________原理．小阳用如图所示的实验装置探究产生电流的条件，闭合开关后，铜棒AB、灵敏电流表、开关、导线组成了闭合电路，当小阳让铜棒AB________(选填“上下”或“左右”)运动时，灵敏电流表的指针会发生偏转．15. 如图所示是探究电磁铁磁性的电路图，则电磁铁的S极为(选填“A”或“B”)端。
九年级物理第二十章电与磁训练卷(有答案新人教版)
九年级物理第二十章电与磁训练卷（有答案新人教版）一、填空题（每空1分，共25分)1.每个磁体有________个磁极；磁极间的相互作用规律是：同名磁极相互________，异名磁极相互________．2.我国普通照明电路使用的是____电，它的频率是____Hz，每秒钟发生____次周期性变化．3.为探究“影响电磁铁磁性强弱的因素”，小明用电池(电压一定)、滑动变阻器、数量很多的大头针、铁钉以及足够长的漆包线为主要器材，进行如图所示的实验，闭合开关后．(1)他将滑动变阻器的滑片向左移动，电磁铁吸引大头针的数量会________(选填“增加”、“不变”或“减少”)．(2)由图可知，______铁钉的磁性较强．(3)由图可知，甲铁钉钉尖是______极．4.通电螺线管周围的磁场跟磁铁周围的磁场相似，通电导线周围的磁场方向和其电流方向之间的关系可以用定则来判定。
5.内部带铁心的螺线管叫，电磁铁的优点很多，它的磁性有无可以由来控制；电磁铁的磁性强弱可以由来控制；电磁铁的南北极可以由来控制，使用起来很方便。
在电流一定时，螺线管的匝数越多，它的磁性越。
6.如图1所示的三个图中所蕴含的物理知识分别是：甲图说明通电导线周围存在；乙图说明通电导线在磁场中会受到的作用；丙图说明同名磁极互相。
7.通电螺线管附近的小磁针静止时，N极指向如图2所示，则螺线管的A端是极，电源的D端是图3极。
8.电动自行车备受人们喜爱。
驱动自行车前进的是 （选填“电动机”或“发电机”），它是根据 的原理制成的。
9.如图3所示是动圈式话筒的结构示意图，当人对着话筒 说话时，膜片及与之相连的线圈在 中运动，产生随声音强弱不同而变化的 ，把声音信号转变成电信号。
它实际应用的是 原理。
10.如图4是公共汽车上用电磁阀控制车门开、关的工作电路图。
L 1、L 2是固定的电磁线圈。
S 是单刀双掷开关。
衔铁T 1、T 2通过横杆相连并可左右移动，带动传动装置使车门开启或关闭。
人教版九年级物理全册 第二十章 电与磁 练习题(含答案)
人教版九年级物理全册第二十章电与磁一、单选题1.如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A. 小磁针发生偏转说明通电导线周围存在磁场B. 移去小磁针后，通电导线周围磁场消失C. 通电导线周围的磁场与条形磁体周围磁场相似D. 通电导线周围的磁场方向与电流方向无关2.如图所示，电磁铁P和Q通电后（）A. P的右端是N极，Q的左端是S极，它们相互吸引B. P的右端是S极，Q的左端是S极，它们相互排斥C. P的右端是N极，Q的左端是N极，它们相互排斥D. P的右端是S极，Q的左端是N极，它们相互吸引3.如图所示，两条条形磁体靠近的两个端头处各放有一个小铁钉，当两磁体相互接触时，小铁钉将会（）A. 相互靠近B. 相互远离C. 落下D. 静止不动4.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是A. 电流表示数变大，弹簧长度变长B. 电流表示数变大，弹簧长度变短C. 电流表示数变小，弹簧长度变短D. 电流表示数变小，弹簧长度变长5.下列措施中，不能增大直流电动机线圈的转速的是（）A. 增大线圈的匝数B. 将N、S极对调C. 换用磁性更强的磁体D. 在安全范围内换用电压更高的电源6.甲乙两个装置都相同，用开关和导线连接成如图所示的电路，当闭合开关时，用外力使导体棒cd水平向右运动，会发现导体棒ab也随之运动。
由此分析两个装置可知（）A. 人们根据甲部分发生的电磁感应现象，发明了发电机B. 人们根据甲部分发生的奥斯特现象，发明了电动机C. 人们根据乙部分发生的电磁感应现象，发明了发电机D. 人们根据乙部分发生的奥斯特现象，发明了电动机7.如图所示，有条形磁体和电磁铁，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是（）A. S、N、S、SB. N、N、S、NC. S、S、N、ND. N、S、N、N8.根据如图所示的小磁针静止时所指的方向，可以判断（）A. a是N极，b是S极B. a是S极，b是N极C. a、b都是N极D. a、b都是S极9.为了判断一根铁棒是否具有磁性，小明进行了如下四个实验，根据实验现象不能确定该铁棒一定有磁性的是（）A. 悬挂的铁棒转动起来后静止时指向南北B. 将铁棒一端靠近小磁针，相互排斥C. 将铁棒一端靠近大头针，大头针被吸引D. 水平移动铁棒，测力计示数有变化10.有两根大头针被磁铁一端吸引，悬在磁铁下方，如图所示的四幅图中能正确反映实际情况的是（）A. B. C. D.11.在探究“影响电磁铁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．关于实验原理及现象的分析，正确的是（）A. 实验中甲、乙是形状大小不同的两个铁钉B. 实验中流经甲、乙上线圈的电流大小相同C. 根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的N极D. 铁钉下的大头针呈发散状是因为大头针带了相同的电荷12.科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第，经过十年坚持不懈的努力，终于发现了电磁感应现象，下列几幅图示实验能表明这一现象的是（）A. B.C. D.13.如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是A. C接E，D接FB. C接E，B接FC. A接E，D接FD. A接E，B接F14.微型电扇通电工作时，它是电动机．如图所示，在微型电扇的插头处连接小灯泡，用手快速拨动风扇叶片时，小灯泡发光，此时微型电扇变成了发电机．关于电动机和发电机的工作原理，下列说法中正确的是（）A. 电动机的工作原理是电磁感应B. 电动机的工作原理是通电导线在磁场中受到力的作用C. 发电机的工作原理是电流的磁效应D. 发电机的工作原理是通电导线在磁场中受到力的作用二、填空题15.我们到商场购物时有时会使用银行卡刷卡机，它的刷卡位置是一个带有线圈的小铁环（如图所示），当银行卡上的磁条从指定位置刷过时，线圈中就会产生电流，这时就可以读出银行卡内的相关信息，根据以上介绍可知，银行卡刷卡机的工作原理是。
新人教版初中九年级物理下册第二十章《电与磁》测试(有答案解析)
一、选择题1．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。
下列四幅图中与此电流表工作原理相同的是( )A．B．C．D．2．POS刷卡机的广泛应用给人们的生活带来了便利。
POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)，在使用时,将带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )A．B．C．D．3．如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向右移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是A．方向向左，逐渐增大B．方向向左，逐渐减小C．方向向右，逐渐增大D．方向向右，逐渐减小4．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是A．B．C．D．5．研究物理问题的常见方法有：控制变量法、等效替代法、转换法、模型法、比较法、归纳法、类比法和实验+推理等，下列研究方法判断正确的是A．在研究磁场时，引入磁感线对磁场进行形象的描述，采用了归纳法B．在研究合力与分力的关系时，采用了控制变量法C．在探究阻力对物体运动的影响时，推理出物体不受阻力时将以恒定不变的速度永远运动下去，采用了实验+推理的方法D．在探究电流的热效应与电阻的关系时，用密闭容器中质量相等的空气的温度变化来比较不同电阻丝产生的热量，采用了模型法6．如图所示，下列有关电磁学的知识，说法正确的是（）A．甲图中，说明电磁铁的磁性强弱与电流大小有关B．乙图中，闭合开关，滑片向右侧滑动时，弹簧测力计的示数变小C．丙图中，电动机运用了此原理，电动机将电能转化为机械能D．丁图中，此实验是由奥斯特发现的电磁感应现象7．物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A．欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B．电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C．电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D．焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”8．梳过头发的塑料梳子可“粘”起碎纸屑，下列现象中“粘”的原因与其相同的是（）A．电风扇叶片容易“粘”灰尘B．黑板擦“粘”在磁性黑板上C．塑料吸盘“粘”在光滑的瓷砖上D．两个铅块削平挤压后“粘”在一起9．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是A．a、b、c B．a、b、d C．a、c、d D．b、c、d10．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．N、N、S、NB．S、N、S、SC．S、S、N、ND．N、S、N、N11．“悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的．当甲、乙两个磁环处于静止状态时，它们之间的距离为h1，如图所示．再往乙的正上方套入丙磁环，当丙悬空并静止后，甲、乙之间的距离变为h2，乙、丙之间的距离为h3．已知磁环间的斥力随它们距离的减小而增大，则h1、h2、h3之间的大小关系满足（）A．h1＞h2h2＞h3B．h1＞h2h2＜h3C．h1＜h2h2=h3D．h1＜h2h2＜h312．小明同学设计了如图所示的电路探究“电磁铁的磁性强弱与什么因素有关”的实验。
