继电保护原理复习要点

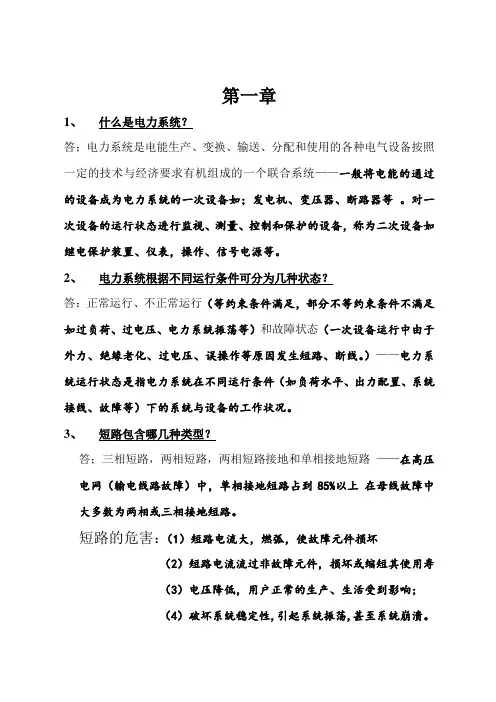

第一章1、什么是电力系统？答；电力系统是电能生产、变换、输送、分配和使用的各种电气设备按照一定的技术与经济要求有机组成的一个联合系统——一般将电能的通过的设备成为电力系统的一次设备如；发电机、变压器、断路器等。
对一次设备的运行状态进行监视、测量、控制和保护的设备，称为二次设备如继电保护装置、仪表，操作、信号电源等。
2、电力系统根据不同运行条件可分为几种状态？答：正常运行、不正常运行（等约束条件满足，部分不等约束条件不满足如过负荷、过电压、电力系统振荡等）和故障状态（一次设备运行中由于外力、绝缘老化、过电压、误操作等原因发生短路、断线。
）——电力系统运行状态是指电力系统在不同运行条件（如负荷水平、出力配置、系统接线、故障等）下的系统与设备的工作状况。
3、短路包含哪几种类型？答；三相短路，两相短路，两相短路接地和单相接地短路——在高压电网（输电线路故障）中，单相接地短路占到85%以上在母线故障中大多数为两相或三相接地短路。
短路的危害：（1）短路电流大，燃弧，使故障元件损坏（2）短路电流流过非故障元件，损坏或缩短其使用寿（3）电压降低，用户正常的生产、生活受到影响；（4）破坏系统稳定性,引起系统振荡,甚至系统崩溃。
事故：系统或其中一部分的正常工作遭到破坏，造成对用户少送电或电能质量变坏到不能允许的程度，甚至造成人身伤亡和电气设备的损坏的事件4、继电保护的作用是什么？答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其它无故障部分迅速恢复正常运行。
（2）反应电气元件的不正常运行状态，根据运行维护的具体条件（例如有无经常值班人员）和设备的承受能力，发出警报信号、减负荷或延时跳闸。
电力系统保护范围划分原则：（1）任一个元件的故障都能可靠地被切除并且造成的停电范围最小或对系统正常运行的影响最小。
（2）保护范围相互重叠，保证任意点的故障都置于保护区内5、什么是保护的四性？这四性彼此之间有什么关系？答：可靠性（不拒动、不误动）、选择性（仅将故障元件从电力系统中切除）、速动性（最短的时限将故障或异常工况自电网中切除或消除）、灵敏性（灵敏系数Ksen：1.2～2）（1）为保证选择性有时要求保护动作带延时（降低了速动性要求）（2）为保证速动性有时允许保护非选择性动作，再由自动重合闸装置来纠正（3）为保证速动性和选择性，有时采用较复杂的保护装置（即降低了可靠性）因此，须从电力系统的实际情况出发，分清主次，求得最优情况下的统一保护原理：电流增大 － 过电流保护电压降低 － 低电压保护阻抗减小 － 阻抗（距离）保护两侧电流大小和相位的差别 －纵联差动保护（高频、微波、光纤） 不对称分量 －零序或负序分量保护非电气量 － 瓦斯保护、过热保护等继电保护装置由测量比较元件、逻辑判断元件和执行输出元件组成第二章6、 什么叫继电特性？答：无论启动和返回，继电器的动作都是明确干脆的，不可能停留在某一个中间位置，这种特性称之为继电特性。
继电保护

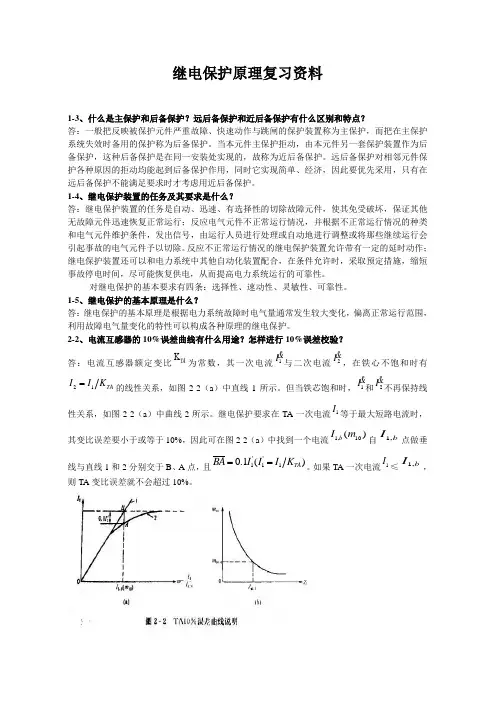

继电保护原理复习资料1-3、什么是主保护和后备保护？远后备保护和近后备保护有什么区别和特点？答：一般把反映被保护元件严重故障、快速动作与跳闸的保护装置称为主保护，而把在主保护系统失效时备用的保护称为后备保护。
当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，故称为近后备保护。
远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用，同时它实现简单、经济，因此要优先采用，只有在远后备保护不能满足要求时才考虑用近后备保护。
1-4、继电保护装置的任务及其要求是什么？答：继电保护装置的任务是自动、迅速、有选择性的切除故障元件，使其免受破坏，保证其他无故障元件迅速恢复正常运行；反应电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号，由运行人员进行处理或自动地进行调整或将那些继续运行会引起事故的电气元件予以切除。
反应不正常运行情况的继电保护装置允许带有一定的延时动作；继电保护装置还可以和电力系统中其他自动化装置配合，在条件允许时，采取预定措施，缩短事故停电时间，尽可能恢复供电，从而提高电力系统运行的可靠性。
对继电保护的基本要求有四条：选择性、速动性、灵敏性、可靠性。
1-5、继电保护的基本原理是什么？答：继电保护的基本原理是根据电力系统故障时电气量通常发生较大变化，偏离正常运行范围，利用故障电气量变化的特性可以构成各种原理的继电保护。
2-2、电流互感器的10%误差曲线有什么用途？怎样进行10%误差校验？答：电流互感器额定变比K TA 为常数，其一次电流1I 与二次电流2I ，在铁心不饱和时有21TA I I K =的线性关系，如图2-2（a ）中直线1所示。
但当铁芯饱和时，1I 和2I 不再保持线性关系，如图2-2（a ）中曲线2所示。
继电保护要求在TA 一次电流1I 等于最大短路电流时，其变比误差要小于或等于10%，因此可在图2-2（a ）中找到一个电流1,10()b I m 自1,b I 点做垂线与直线1和2分别交于B 、A 点，且''1110.1()TA BA I I I K ==。
《继电保护原理》课后答案
电气 F1201——王小辉《继电保护原理》复习资料〔课后习题选〕第一章概述1-1 什么是故障、异常运行方式和事故？电力系统运行中，电气元件发生短路、短线是的状态均视为故障状态；电气元件超出正常允许工作范围，但没有发生故障运行，属于异常运行方式，即不正常工作状态；当电力系统发上故障和不正常运行方式时，假设不及时处理或者处理不当，那末将引起系统事故，事故是指系统整体或者局部的工作遭到破坏，并造成对用户少供电或者电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。
故障和异常运行方式不可以防止，而事故那末可以防止发生。
1-2 常见故障有哪些类型？故障后果表现在哪些方面？常见鼓掌是各种类型短路，包括相间短路和接地短路。
此外，还有输电路线断线，旋转机电、变压器同一相绕组匝间短路等，以及由以上几种故障组合成复杂的故障。
故障后果会是故障设备损坏或者烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或者算短使用寿命；造成系统中局部地区电压值大幅度下降，破坏电能用户正常工作，影响产品质量，破坏电力系统中各发电厂之间并联运行稳定性，使系统发生震荡，从而使事故扩大，甚至是整个电力系统瓦解。
1-3 什么是住保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？普通把反响被保护元件严重故障、快速动作于跳闸的保护装置称谓主保护。
在主保护系统失效时起备用作用的保护装置成为后备保护。
当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，称为近后备保护。
远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用。
辅助保护是为了补充主保护和后备保护的缺乏而增设的简单保护。
1-4 继电保护装置的人物及其根本要求是什么？继电保护装置的任务：〔1〕自动、迅速、有选择性地将故障元件从电力系统中切除；〔2〕反响电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号。
继电保护总复习
第六章
ቤተ መጻሕፍቲ ባይዱ
输电线纵联保护
1、掌握输电线纵联保护的基本概念、基本原理及 其在电网中的作用
2、了解和认识高频保护的基本概念 3、掌握高频通道的工作方式和高频信号的种类及 作用
4、掌握闭锁式方向纵联保护的工作原理，其基本 组成元件及作用
第七章
自动重合闸
1、掌握自动重合闸的方式
2、掌握自动重合闸的作用及重合于永久性故障的不 利影响
6、掌握方向性电流保护整定计算特点，以及装设方 向元件的条件（注意一个重要的概念——分支系数）
第四章 电网的零序电流保护
1、掌握中性点直接接地电网发生单相接地短路时， 零序电流、零序电压的分布特点
弄清楚零序电流与零序电压的参考方向；掌握中性点直接 接地电网发生单相接地短路时，零序电流、零序电压的大小及 相位关系。
2、了解三段式零序电流保护的原理和整定原则 3、掌握在接地保护中应用的零序功率方向继电器的 特点
特别是零序功率方向继电器的接线（指与零序电流和零序 电压滤过器之间的连接）特点。
第五章 电网的距离保护
1、了解距离保护的工作原理及时限特性
2、掌握常用的三种圆特性阻抗继电器 掌握：名称，在复平面上的动作特性圆，幅值比较式和
第十章 母线保护
1、了解母线故障后果的严重性和在什么情况下要 安装专门的母线保护
2、掌握母线差动保护的分类
按原理分、按差动回路电阻的大小分
3、了解断路器失灵保护的基本概念
3、掌握电流保护的接线方式及其特点
4、了解在双侧电源网络中继电保护动作带有方向性 的必要性
5、掌握方向元件（功率方向继电器）的工作原理、 动作特性。
掌握相间短路的功率方向继电器的典型接线方式——90° 接线。掌握功率方向继电器的最大灵敏角、内角和死区等基本 概念，会写动作特性方程。掌握90°接线的功率方向继电器在 各种故障下的动作行为的分析方法。
继电保护总复习
继电保护的原理
• “区分”电力系统的三种状态 • “甄别”出发生故障和出现异常的元件 • 做出反应：跳闸或发信号
利用测量量的差异，可构成不同原理的保护：
• 过电流保护 • 低电压保护 • 距离保护 • 序分量保护 • 差动保护 • 非电量保护
对继 电保 护的 要求
• 可靠性 • 安全性 • 信赖性
继电保护总复习
1. 绪论
电力系统 的不正常 工作状态
• 过负荷 • 低频、高频 • 过电压 • 系统振荡
电力系统 故障状态
• 短路 • 三相短路 • 两相短路 • 两相接地短路 • 单相接地短路
• 断线
继电保护的作用
•１. 将故障元件从电力系统中切 除，保证其他无故障部分迅速 恢复正常运行。
•２.反应电力元件的不正常运行 状态，继电保护装置发报警信 号或延时跳闸。
• 测量阻抗的概念
– 与短路点距离的关系 – 测量电压与测量电流的选取
• 距离保护的构成
– 启动部分 – 测量部分 – 振荡闭锁部分 – 电压回路断线部分 – 配合逻辑部分 – 出口部分
阻抗继电器
• 为什么动作特性是一个区域？
• 常用的动作特性
– 全阻抗圆 – 方向圆 – 偏移圆 – 直线特性 – 多边形特性
• 计算变比与实际变比不一致 • 带负荷调分接头 • 互感器传变误差 • 励磁涌流
– 带制动特性的差动
8. 母线保护
• 装设母线保护的原则
– 利用其它元件的保护来切除故障母线 – 装设专用的母线保护
• 母线差动保护属于横保护
9. 数字式继电保护技术基础
• 硬件构成
– 数据采集单元（模拟输入）； – 数据处理单元（CPU、储存器、定时器/计数器、控制
电力系统继电保护原理复习

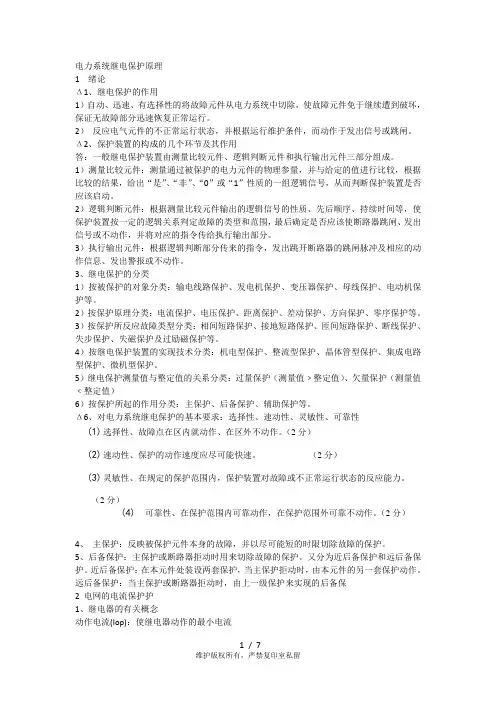

电力系统继电保护原理1 绪论Δ1、继电保护的作用1）自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证无故障部分迅速恢复正常运行。
2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。
Δ2、保护装置的构成的几个环节及其作用答：一般继电保护装置由测量比较元件、逻辑判断元件和执行输出元件三部分组成。
1）测量比较元件：测量通过被保护的电力元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判断保护装置是否应该启动。
2）逻辑判断元件：根据测量比较元件输出的逻辑信号的性质、先后顺序、持续时间等，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分。
3）执行输出元件：根据逻辑判断部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
3、继电保护的分类1）按被保护的对象分类：输电线路保护、发电机保护、变压器保护、母线保护、电动机保护等。
2）按保护原理分类：电流保护、电压保护、距离保护、差动保护、方向保护、零序保护等。
3）按保护所反应故障类型分类：相间短路保护、接地短路保护、匝间短路保护、断线保护、失步保护、失磁保护及过励磁保护等。
4）按继电保护装置的实现技术分类：机电型保护、整流型保护、晶体管型保护、集成电路型保护、微机型保护。
5）继电保护测量值与整定值的关系分类：过量保护（测量值﹥整定值）、欠量保护（测量值﹤整定值）6）按保护所起的作用分类：主保护、后备保护、辅助保护等。
Δ6、对电力系统继电保护的基本要求：选择性、速动性、灵敏性、可靠性(1)选择性、故障点在区内就动作、在区外不动作。
（2分）(2)速动性、保护的动作速度应尽可能快速。
（2分）(3)灵敏性、在规定的保护范围内，保护装置对故障或不正常运行状态的反应能力。
继电保护原理复习提纲
开关量输出回路的与非门：①提高带负载能力；②提高抗干扰能力 频率高于f max 的分量出现频率混叠的问题， 可用前置低通滤波器消除影响监控程序包括人机接口命令处理程序及为插件测试、定值整定、报告显示等所配置的程序运行程序是指保护装置在运行状态下所需执行的程序单选 1′×10 多选 2′×5 判断改错 2′×5 简答 5′×4 分析 20′(3) 计算 30′(3)继电保护原理第1章 绪论1.1 继电保护装置，就是指能反应电力系统电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
它的基本任务：①自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；②反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。
1.2 继电保护的基本原理：利用系统正常运行与发生故障或不正常运行状态之间的差别，以实现保护。
（差动原理）1.3 继电保护装置是由测量部分、逻辑部分和执行部分组成的 1.4 电力系统继电保护的基本要求：选择性、速动性、灵敏性、可靠性①选择性 指电力系统中有故障时，应由距离故障点最近的保护装置动作，仅将故障元件从电力系统中切除，使停电范围尽量减小，以保证系统中的无故障部分仍能继续安全运行②速动性 在发生故障时，保护装置能迅速动作切除故障③灵敏性 指对于其保护范围内发生任何故障或不正常运行状态的反应能力④可靠性 指在该保护装置规定的保护范围内发生了它应该动作的故障时，它不应该拒绝动作，而在任何其他该保护装置不应该动作的情况下，则不应该误动作第2章 继电保护的硬件构成——继电器2.1 继电器是一种能反应一个弱信号的变化而突然动作，闭合或断开其接点以控制一个较大功率的电路或设备的器件。
发展阶段：电磁式、感应式→晶体管式→集成电路式→数字式2.2 继电特性：①继电器的动作都是明确干脆的②继电器的返回系数是返回值与动作值的比值2.3 感应型继电器具有反时限特性（方向继电器、阻抗继电器、差动继电器、平衡继电器） 2.4 微机保护装置硬件的核心是微处理器。
继电保护原理复习总结
1、继电保护的基本任务是什么?答：(1)自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行； ● 对继电保护的基本要求？ 答：（1）选择性：仅将故障元件从电力系统中切除，使停电范围尽量缩小，保证系统中非故障部分的正常工作。
（2）速动性：保护装置能迅速动作切除故障。
（3）灵敏性：指对于其保护范围内发生故障或不正常运行状态的反应能力。
（4）可靠性：指对于该保护装置规定的保护范围内发生了它应该动作的故障时它不拒动，而在任何其它该保护不应动作的情况下，则不应误动。
● 什么是纵联电流相位保护的闭锁角？那些因素决定闭锁角的大小？答：为了保证在任何外部短路条件下保护都不误动，需要分析区外短路时两侧收到的高频电流之间不连续的最大时间间隔，并加以闭锁。
这一时间间隔所对应的工频相角差就为闭锁角。
影响因素：电流互感器的角误差、保护装置中滤序器及受发信操作回路的角度误差、高频信号在线路上传输所引起的延迟等。
● 在继电保护中对方向继电器的基本要求是什么，对于相间短路的功率方向继电器，写出其动作方程，画出其动作特性？ 答：（1）具有明确的方向性；（2）故障时继电器的动作有足够的灵敏度。
︒0接线时动作方程为90arg 90-≥≥-Jj J I e Um l ϕ，动作特性如图（a ）所示；︒90接线时动作方程为 90arg 90)90(-≥≥-Jj J I eU d ϕ，动作特性如图（b ）所示；●（a）按（2－34）式构成； （b）按（2－37）式构成1+j+01+j+0动作区不动作 区m l ϕml ϕ（a）（b）动作区简述高频闭锁方向保护的工作原理。
答：高频闭锁方向保护是通过高频通道间接比较被保护线路两侧的功率方向，以判别是被保护范围内部故障还是外部故障。
● 相继动作:由于信号的间断，间断角接近180度，因此，M 端的保护即可立即动作跳闸。
保护装置的这种工作情况—————即必须一端的保护先动作跳闸以后，另一端的保护才能动作跳闸，称之为“相继动作”● 简述相差高频保护的工作原理。
