双本振C波段高频头的使用方法
卫星高频头参数
ST-900B双极性C波段降频器LNBF的安装：当地面接收天线安装完毕之后，就可着手安装LNBF。
具体步骤如下：1.将LNBF插入馈源盘中央的大圆孔中。
2.根据天线参数F/D值，将馈源盘凸缘端面对准LNBF侧面的F/D相应刻度上。
3.使LNBF顶端上的“0”刻度平行水平。
4.将馈源盘凸缘侧面的制紧螺钉稍微拧紧。
5.把LNBF的IF输出电缆与接收机的LNBF输入端口接好。
工作频宽：3.4-4.2GHz本振频率：5.150GHz本振频率稳定度：±2MHz(-40℃～+70℃)在输入端的本振泄漏：-45dBm输出频宽：950-1750MHz变频增益：65dB(TYP.)增益平坦度：±1dB(Max)杂讯指数：17°K供应电压：13～24V/150mA(Max)导波管：M68切换电压：13V/18V镜像排斥：45dB(Min)输出水准：+5dBm(在1dB压缩点)输出结构：母F接头输入结构：圆形导波管含圆盘PS-1220双本振双极性C波段降频器LNBF的安装：DPO宽带高频头采用二个本振频率，水平（H）为5150MHz，垂直（V）为5750MHz，接收的频率均为：3.7-4.2GHz，输出频率为：水平（H）950-1450MHz，垂直（V）1550-2050MHz，同时输出不用切换控制，可用功分器同时接收4-15台卫星接收机供多户使用或在工程上使用。
按一般程序收到水平极化信号，调整高频头极化到最佳后固定高频头，然后再设置垂直信号节目，方法为：进入数码机菜单，把所有垂直极化节目的LNB高频头本振5150GHz改为5750GHz 确认后即可。
一.先按一般常规双极化高频头的调试方法调试好水平节目,使水平节目能良好的收看。
二.按表输入垂直极化节目的频率参数，使可接收垂直节目。
三.数字机可采用修改参数或增加新节目方法接收垂直极化信号，只需把本振频率由5150GHz改为5750GHz，其它参数不变。
卫星接收方案中的UniCable技术介绍
Unicable与DiSEqC工作原理最大的区别是Unicable采用了频谱搬移的技术。
注意， 正是因为950M~2150M最多能分为8等份，所以我们说Unicable最多可以在同一同轴电缆上挂 8台电视，每一台电视必须工作在自己独有的UB上，即各有各的UB，互不干扰。例如，一台 电视A已经有使用1400M这个UB，那么电视B就不能在使用1400M这个UB了。
UniCable-SaTCR(Satellite Channel Router)LNB
UniCable-SaTCR(Satellite Channel Router)LNB
4、Unicable的工作原理 假设，我们的电视工作在UB_1(1284MHz)，我们想要看10.8GHz(10800MHz)这个频率上H方向的电视节目。
在Unicable的应用场景下，电视会通过同轴电缆往Unicable device发送一串命令，告诉Unicable device：请将 10800MHz这个频率上H方向的节目频谱搬移到我的工作频率即UB_1(1284MHz)上来。
Ku band 10700M-12750M V/H 4.1G bandwith LO=9750/10600 RF=10700~11700M, LO=9750, IF=RF-LO=950~1950 RF=11700~12750M, LO=10600, IF=RF-LO=1100~2150
13v--vertical 18v--horizontal 22k ON--highest LO 22K OFF--lowest LO
C波段天线多用户接收的两种方法

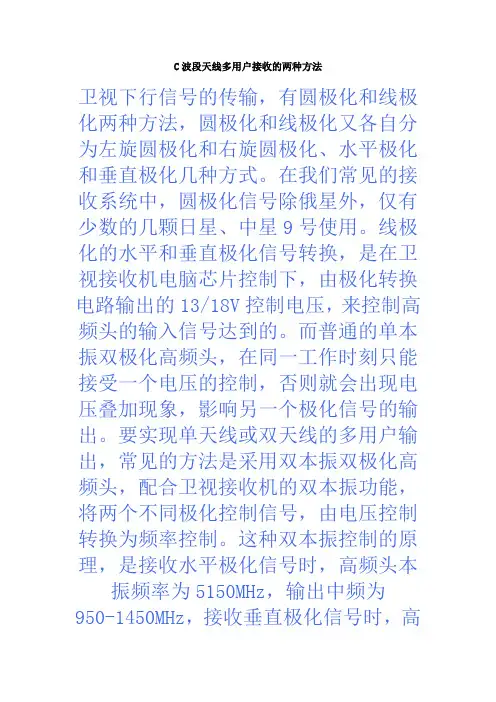

C波段天线多用户接收的两种方法卫视下行信号的传输，有圆极化和线极化两种方法，圆极化和线极化又各自分为左旋圆极化和右旋圆极化、水平极化和垂直极化几种方式。
在我们常见的接收系统中，圆极化信号除俄星外，仅有少数的几颗日星、中星9号使用。
线极化的水平和垂直极化信号转换，是在卫视接收机电脑芯片控制下，由极化转换电路输出的13/18V控制电压，来控制高频头的输入信号达到的。
而普通的单本振双极化高频头，在同一工作时刻只能接受一个电压的控制，否则就会出现电压叠加现象，影响另一个极化信号的输出。
要实现单天线或双天线的多用户输出，常见的方法是采用双本振双极化高频头，配合卫视接收机的双本振功能，将两个不同极化控制信号，由电压控制转换为频率控制。
这种双本振控制的原理，是接收水平极化信号时，高频头本振频率为5150MHz，输出中频为950-1450MHz，接收垂直极化信号时，高频头本振频率为5750MHz，输出中频为1550-2050MHz，两个不同的中频频率最少相差100MHz以上，从而完全避免了信号相互之间的干扰。
另一种方法，就是采用双天线双单本振高频头，配合13/18V转换开关，将水平、垂直极化控制的13/18V电压，分离差重新组合，使两个高频头分别工作在固定的极化电压控制下，从而避免了极化电压叠加现象引起的串扰。
下面笔者就这两种接收方法的实践操作，作一个简单的介绍，希望能对大家有所帮助。
使用双本振高频头的天线接收系统与使用单本振高频头的安装方法基本一致，不同的是，现在的单本振高频头一般只有一个固定圆环、四条支杆和高频头固定顶丝，而双本振高频头为了提高增益，则是带着一个三环铝制馈源盘、四或五条固定顶丝作为附件。
具体调试的区别，是天线组合好后，调试过程中单本振高频头可以直接看到水平或垂直极化信号的信号强度大小，而双本振高频头只能看到水平极化信号的信号强度，除非你的调试用机事先已输入了双本振控制信号或打开了双本振信号开关、及使用了专用调星设备。
用双本振离频头实现双锅双星多用户接收
用双本振离频头实现双锅双星多用户接收
青海王海青
用两只普通 C 波段高频头合并成一只 C ／ C 双输出高频头，可用一面天线供两台接收机同时使用而互不影响，也可以用于一面天线多用户系统和小前端系统。
一、可供一锅双用户直接使用。
二、一锅多用户使用时，可将此高频头当作单本振、双输出高频头使用，一个输出口为13V 供电，另一输出口为18V 供电；用二进四出、二进六出等切换开关解决多用户问题。
三、小前端系统可将一个输出口当作垂直极化，另一输出口当作水平极化直接使用。
具体制作方法如下：
首先找两只同一极化的 C 波段高频头，接照图 1 的形式进行切割后再粘合，粘合后管内为图 2 。
双锅、双星多用户接收，一般均采用双输出高频头，配合双13V 、18V 双组型组合开关方案。
采用双13V 、18V 双组型组合开关的特点是：器件的输入端有两组13V 、18V 共四个输入口和四个输出口，也就是四进四出开关。
使用此方案因四进四出开关的价格高，故花费要高一些。
如用双本振高频头和0 ／22kHz 开关组合，价格就会降下来。
但是如果直接使用，又会出现互相干扰而无信号的问题。
要解决此问题，就必须在每一路输出端口添加一只隔离二极管，如图 3 所示。
C双本振高频头供电电压是多少 [初次使用C波段双本振双输出高频头的困惑]
![C双本振高频头供电电压是多少 [初次使用C波段双本振双输出高频头的困惑]](https://img.taocdn.com/s3/m/9efd25eec281e53a5902ffa5.png)

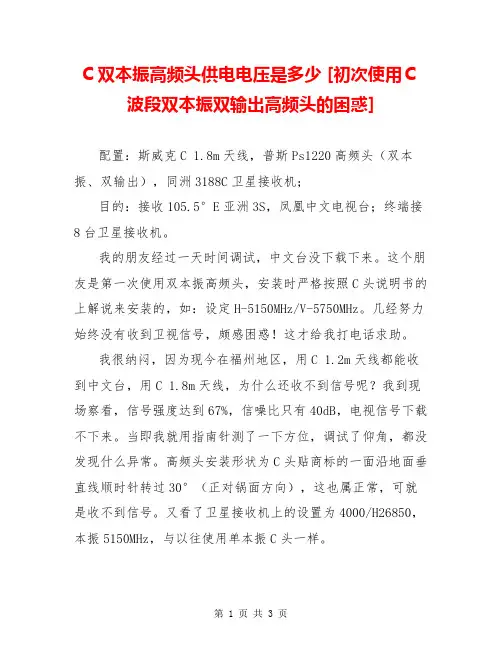

C双本振高频头供电电压是多少 [初次使用Ｃ波段双本振双输出高频头的困惑]配置：斯威克C 1.8m天线，普斯Ps1220高频头（双本振、双输出），同洲3188C卫星接收机；目的：接收105.5°E亚洲3S，凤凰中文电视台；终端接8台卫星接收机。
我的朋友经过一天时间调试，中文台没下载下来。
这个朋友是第一次使用双本振高频头，安装时严格按照C头说明书的上解说来安装的，如：设定H-5150MHz/V-5750MHz。
几经努力始终没有收到卫视信号，颇感困惑！这才给我打电话求助。
我很纳闷，因为现今在福州地区，用C 1.2m天线都能收到中文台，用C 1.8m天线，为什么还收不到信号呢？我到现场察看，信号强度达到67%，信噪比只有40dB，电视信号下载不下来。
当即我就用指南针测了一下方位，调试了仰角，都没发现什么异常。
高频头安装形状为C头贴商标的一面沿地面垂直线顺时针转过30°（正对锅面方向），这也属正常，可就是收不到信号。
又看了卫星接收机上的设置为4000/H26850，本振5150MHz，与以往使用单本振C头一样。
我将卫星接收机上的本振频率设置改为5750MHz，即线性水平极化状态的本振频率定为5750MHz，此时信噪比就达67dB 左右，卫视中文台收到了。
再细调方位角、仰角、极化角，最后信噪比达到92dB，天线才调到最佳状态。
问题总算解决了，关键是使用双本振C头时，设定H-5750MHz/V-5150MHz，当然如果预先设定V-5150MHz/H-5750MHz也是可以的，这样就得改变C头安装的角度。
这个朋友因为习惯原来但本振C头的使用思路，且调试极化角时没有在较大范围内调整，所以没有收到中文台。
在实际操作中也可将C头转过90°同样也能收到信号。
双本振C头给使用多个接收机终端提供了方便。
因为H和V不同极化经过高频头，其输出中频分别为950~1450MHz和1550~2050MHz，频率不重叠，收视不会相互干扰。
高频头常识
一、高频头常识(1) 何为LNB ? Low Noise Block Kownconverter 简称LNB,低杂讯降频器的意思.,俗称高频头.作用是把C波段频率范围3.4-GHz-----4.2GHz; Ku波段10.75GHz---12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz---2150MHz中频信号,说白了就是信号的一个中转站.(2) 高频头内部结构由4个单元组成, 低噪声前端放大----极化信号切换---再放大后送入本振电路混频---两级中频放大输出信号,供电一般为78xx系列三端稳压.(3) 本振频率: C段高频头本振频率一般为5150MHz,双本振5150MHz和5750MHz两种;Ku段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等.了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz----2150GHz之内.否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头. C段输出中频=本振频率－下行频率; Ku段输出中频=下行频率－本振频率(4) 噪声系数:C波段高频头的质量标准是噪声系数,用( K )表示如25°K 、17°K等.都说数字越小越好;而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k高频头后会有意外惊喜?难道是各厂标称不一.(5) 增益(GAIN): 常见LBN增益为60dB,数值偏高为好.但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰.一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益.(6)双极性LNBF每颗卫星上通常拥有24个电视频道，为充分利用这些频道，以及避免相邻频道的相互干扰，通常将频道顺序按单、双分开，分别以不同极化方式的电磁波发射,即水平与垂直,因为卫星的带宽为27MHz,但频道间隔为20MHz.说明有部分频率重合了.双极化高频头是一种不用伺服马达的与馈源一体化的.从LNB 圆波导口看进去，您将看到两个互相垂直的探针，用来分别接收垂直极化和水平极化的信号. LNBF 波导采用最先进的设计，使两个探针间的水平/垂直信号隔离度超过20dB 并获得超低系数噪声温度利用来自接收机的13/18V 两种可切换的供电电压来确定所需要的是水平极化信号还是垂直极化信号。
高频头的分类和使用
高频头的分类和使用高频头也就是低噪声降频器（LBN），内部结构一般由低噪声前端放大、极化信号切换、本振混频电路和中频放大这四个单元组成，作用是把卫星传送下来的微弱信号经过放大和下变频，把C波段信号3.4GHz---4.2GHz，Ku波段信号11.7GHz---12.7GHz变为950MHz---2150MHz的中频信号，再经过同轴电缆传输给卫星接收机，说白了就是信号的一个处理、中转站。
高频头按极化、本振和输出特性可分为以下五种，分别是：①单极化、单本振、单输出高频头；②双极化、单本振、单输出高频头；③双极化、单本振、双输出高频头；④双极化、双本振、单输出高频头；⑤双极化、双本振、双输出高频头。
先说下两个重要的概念极化和本振：极化：电磁波的极化特性和电磁波电场矢量的大小和方向有关，可分为线极化波，圆极化波和椭圆极化波，线极化波又分为水平极化和垂直极化波，圆极化波又分为左旋圆极化和右旋圆极化波。
在单极化高频头中只有一根探针（垂直或水平，也称振子）用于接收信号，这种高频头只能接收一个极化方向的信号，如果要接收另一极化方向的信号，就要旋转高频头进行调整。
双极化高频头中有两根探针（一个垂直探针，一个水平探针，两者呈90度），可接收垂直极化信号和水平极化信号，和地面垂直的那根探针是垂直极化振子，接收垂直极化波；和地面平行的那根探针是水平极化振子，接收水平极化波；但大多时候振子并不是完全垂直或平行于地面，总存在一定的夹角，这个夹角叫做极化角；除非天线和卫星在同一经度上，也就是当极化角为零时振子才完全垂直或平行于地面。
本振频率：也就是高频头自身所产生的一个频率，C波段高频头本振频率一般为单本振的5150MHz或双本振的5150MHz和5750MHz两种；Ku波段本振较多，有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、11.30GHz等。
了解本振频率很重要，因为卫星下行频率与本振频率混频后所产生的中频信号必需在接收机输入频率950MHz---2150MHz之内，否则接收机会收不到。
DVB-S卫星接收系统介绍
馈源：是在抛物面天线的焦点处设置一个收集卫星信号的喇叭，称为馈源，又称波纹喇叭。
主要功能有2个：一是将天线接收的电磁波信号收集起来，变换成信号电压，供给高频头。
二是对接收的电磁波进行极化接收。
高频头：（LNB亦称降频器）是将馈源送来的卫星信号进行降频和信号放大然后传送至卫星接收机。
一般可分为C波段频率 LNB(3.4GHz-4.2GHz)和Ku波段频率LNB(10.7GHz-12.75GHz)。
LNB的工作流程就是先将星高频讯号放大至数十万倍后再利用本地振荡电路将高频讯号转换至中频950MHz-2150MHz，以利于同轴电缆的传输及卫星接收机的解调和工作。
在高频头部位上都会有频率范围标识。
质量低劣的高频头本振频率会产生漂移的现象。
高频头的噪声度数越低越好。
目前多使用一体化馈源高频头，安装调试时比较方便。
卫星接收机：是将高频头输送来的卫星信号进行解调，解调出卫星电视图像或数字信号和伴音信号。
卫星电视接收机好坏的标准为：门限值越低越好、解码速度越快越好、容错度越高越好。
传输线材：卫星天线与接收机的联线距离尽可能短。
天线与接收机的距离不要超过30米以减少因传输线过长而造成的信号损耗。
传输线的选择应考虑采用性能较好的75Ω同轴电缆。
我们在接收卫星节目时，必须要知道该节目的接收参数：下行频率、极化方式、符号率等。
极化是指电场的瞬时分量随时间变化的方式或方向。
极化大致可分为圆极化和线极化两种，圆极化又分为左旋圆极化和右旋圆极化，它们用于早期的日本、韩国和俄罗斯卫星，现已很少使用，线极化又分为垂直极化和水平极化两种，现在广泛应用于卫星信号传输当中。
高频头的种类目前市场上有各种各样的高频头，用户比较常用的有下面几种：C波段双极化单输出单本振高频头本振频率5150MHzC波段双极化单输出双本振高频头本振频率5150/5750MHzKu波段双极化单输出单本振高频头本振频率11300MHzKu波段双极化单输出双本振高频头本振频率9750/10600MHzC/Ku波段多输出高频头C波段双极化单输出单本振高频头，本振频率5150MHz双极化单输出高频头可以认为是两个单极化高频头合用一个馈源的结合体，但一次只能输出一个极化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双本振C波段高频头的使用方法
双本振C头适用于一星多机，像中星6B卫星上垂直和水平双极化，如果采用单本振C头多机只能收看同一极化节目，也就是一半的节目，用双本振C头可以解决此类问题。
使用双本振C头接收的垂直极化节目的本振必须把5150全部改为5750（水平极化不用改，在节目设置菜单里可以找到）。
单输出和多输出没有太大区别，单输出后再接功分器可以达到和多输出同样的效果，还省线缆。
双本振多输出C头后还可再进行功分供更多机器使用。
使用说明：双本振单路信号输出，输出频率为3.7-4.2GHz，双本振：5.15GHz和5.75GHz，无需电压切换的C-Band双极化双本振单输出卫星降频器。
本振05150对应水平极化节目的接收，05750对应垂直极化节目接收。
安装方式与目前的双本振高频头的安装方式相同，但请注意高频头的“0”刻度线与水平面平行。
双本振单输出高频头，水平、垂直极化的接收功能集于一体，具有单个独立的输出端口，输出一级信号，垂直和水平信号互不影响，用于接收C波段信号，可旋转调整极化角，安装方便快捷；具有超低噪声温度及超低相位噪声，充分满足MPEG-2/DVB卫星数字压缩电视节目的接收信号。
其设计完美，性能稳定可靠，且有良好的隔离特性，是电视工程接收卫星电视方便的最佳选择。
技术参数
输入频率：3.7-4.2GHz
输出频率：L.B:950-1450MHz H.B:1550-2050MHz
本振频率：05150/05750MHz
噪声温度：17K
增益：65dB
安装方法:
DPO宽带高频头采用二个本振频率,水平为5150,垂直为5750,接收的频率均为:3.7-4.2输出频率为:水平950-1450,垂直为1550-2050,同时输出,不用切换控制,可用功分器同时接收4-15台卫星接收机供多户使用或在工程上使用.
按一般程序收到水平极化信号,调整高频头极化到最佳后固定高频头,然后再设置垂直信号,方法为:进入数码机菜单,把所有垂直极化节目的LNB高频头本振5150改成5750,确认后即可.
一、先按一般常规双极化高频头的调试方法调试好水平节目，使水平节目能良好的收看。
二、按表输入垂直极化节目的本振参数，使可接收垂直节目。
三、数字机可采用修改或增加新节目的方法接收垂直极化信号，只需要把本振频率由5150改为5750，其它参数不变。
四、可接装上1~4台接收机，并可接入功分器供更多用户使用。
当然是用双本振高频头共多台接收机使用，设置的方法还有将垂直型号的下行频率减少600M，原来的本振频率（5150）不变；还有使用2进2出的，4进4出的等等来解决一星多机或者多星多机的方法。
不过上面的方法简单实用。
