实验1 AutoCAD操作基础实验
计算机辅助设计上机指导书
实验1 AutoCAD操作基础实验
一、实验目的
1)掌握CAD绘图前的准备方式
2)掌握调用命令的方法
3)掌握坐标输入的多种方式及设置目标的自动捕捉
二、实验内容：图形的建立
练习1-1 基本设置
用“文件”→“新建”→“使用向导”→“高级设置”的方法建立一幅新图，以文件名1-1.dwg存盘。
要求：
单位建筑精度：0’– 0 1/128’’
角度：度/分/秒精度：0d00’00’’
角度测量：30
角度方法：顺时针
区域：宽度70’长度：48’6’’
练习1-2 新建图形
用“文件”→“新建”→“使用样板”（ISO＿A3）建立一幅新图，以文件名1-2.dwg 存盘。
练习1-3新建图形
用“文件”→“新建”→“使用缺省设置”→“公制”建立一幅新图，以文件名1-3.dwg 存盘。
练习1-4 图形的保存
打开练习1-2所建文件1-2.dwg，另存为1-4.dwg。
练习1-5
在AutoCAD缺省界面上增加【标注】、【修改II】两个工具栏，关闭【标准】、【绘图】工具栏。
并将其调整成如下图所标布置。
练习1-6
打开文件1-1.dwg、1-2.dwg、1-3.dwg、1-4.dwg。
分别用“窗口”菜单中的“层叠”、“水平平铺”、“垂直平铺”和“排列图标”方式排列图形窗口，观察其排列效果。
练习1-7
新建文件1-7.dwg，利用画直线（line）命令，结合绝对坐标和相对坐标、相对极坐标等方法绘制如下图所示图形（文字和尺寸标注不要求）。
【操作提示】
选取（或输入）line命令，确定（0，0）点后，外框图可用绝对或相对坐标画出。
内部图形绘制方法如下：
命令: line
指定第一点:（在A点下任一位置用鼠标选取一点）
指定下一点或[放弃(U)]: @100<0
指定下一点或[放弃(U)]: @100<315
指定下一点或[闭合(C)/放弃(U)]: @100<225
指定下一点或[闭合(C)/放弃(U)]: @100<180
指定下一点或[闭合(C)/放弃(U)]: @100<135
指定下一点或[闭合(C)/放弃(U)]: c
练习1-8
①建立图形文件1-8.dwg，按以下规定设置图层、线型和线宽，并设置适当的线型比例。
③修改各图层的开/关、颜色等选项，观察其变化。
④锁定图层3，用删除(Delete)命令删除位于该图层的直线，观察其结果。
⑤将图层1的线型改为ACAD_ISO04W100，观察其变化。
练习1-9
新建文件1-9.dwg，打开“栅格”。
用limits命令分别将其模型空间界限（区域）设置为
（0，0—210，150）和（10，10—600，400），观察其栅格的变化。
将最后结果保存。
AutoCAD上机实验指导书(1)
AutoCAD 2007上机实验指导书河南城建学院土木与材料工程系2012年 2 月目录前言............................................................................................. - 1 -实验一：图层管理与显示控制 ......................................................... - 2 -实验二：精确绘图、复杂二维图形编绘................错误！未定义书签。
前言城市地下空间工程专业的学生今后从事工作的领域，需要与地形图、各种专题地图等图形资料打交道，而这些地图图形资料，又绝大部分是基于AutoCAD平台采集生成的。
因此，熟练掌握AutoCAD的应用，是每一位城市地下空间工程专业学生的必备技能。
AutoCAD是一个大型的图形应用软件，要熟悉、掌握它的应用，不上机实践，就如同纸上谈兵一样，是练不到真功夫的。
为了配合理论课的教学，切身体会AutoCAD软件给我们提供的各种绘图功能，同学们应当认认真真的完成书中所列的各项实验。
通过该实验课的练习，同学们应当能够熟练掌握应用AutoCAD绘制图形的技能和方法，为今后的数字化专业课的学习，打下坚实的数字图形绘制基础。
按照大纲的要求，“AutoCAD及其应用”上机实验占8个课时，实验内容分别为：实验一：认识AutoCAD2007中文版与绘制简单图形；实验二：图层管理与显示控制；实验三：精确绘图、复杂二维图形编绘及图案填充；实验四：文字、表格、尺寸标注及图块。
涵盖了AutoCAD基础绘图的主要内容。
实验分必做题和选做题两部分，必做题要求同学们在规定时间内完成，选做题可供掌握知识较好的同学在完成必做题时进一步练习，或作为课余的练习材料。
本指导书对实验一和实验二中的必做题做了详细的操作说明，以指导同学们较快的熟悉AutoCAD绘图环境，掌握绘图的基本技能。
AutoCad实验一、二报告（最终定稿）
AutoCad实验一、二报告（最终定稿）第一篇：AutoCad实验一、二报告工作空间：标题栏的下拉菜单里选择AutoCad经典新建图形样板：新建图形样板.dwt文件后设置好图层并保存，下次绘图时便可直接打开图形样板进行绘图保存：在图形样板里画好图后单击另存为…保存格式选择为AutoCad2010图形（*.dwg）再保存。
图层特性管理器：新建图层和设置线宽、线型、颜色。
更改背景色：工具◊选项◊显示◊在颜色下拉框里选择白◊应用并关闭。
显示线宽：格式◊线框◊勾选显示线宽或在底部状态栏里从右数第四个按钮，打开可显示线宽。
标注:当标注线较多时最好放大图像再标注,线性用于标注水平和竖直直线,对齐用于标注倾斜的直线。
修改标注文字：双击标注的数字进行修改。
极轴追踪:两种选择◊相对上一段绝对,一次性画两条以上的直线时可以选择用相对上一段。
五角星：边长相等，每个角的角度为36°。
当用直线连接两圆的切点时，使用对象捕捉清除捕捉其他点，只捕捉切点。
第二篇：Autocad实习报告Autocad实习报告范文在日常生活和工作中，报告的适用范围越来越广泛，通常情况下，报告的内容含量大、篇幅较长。
我们应当如何写报告呢？以下是小编为大家收集的Autocad实习报告范文，仅供参考，希望能够帮助到大家。
Autocad实习报告范文1一、实习目的：1、掌握纺织品CAD技术的基本原理。
2、学习并实际操作一些纺织品CAD软件，掌握利用商用CAD软件设计纺织品的能力。
二、实习任务：用软件自行设计织物，打印出织物设计工艺参数和样卡效果。
三、实习步骤：我设计的是小提花，软件具有如下几个功能，1、组织设计、边字设计、纹织图案的编辑，包括各种组织（原组织、变化组织、联合组织、复杂的多重和多层组织）的自动生成和手工编辑，组织图、穿综图和纹板图的三图互求等。
有的系统可以根据织物截面图生成组织图，甚至采用浮长跟踪技术自动判断组织设计是否合理并消除过长的浮长。

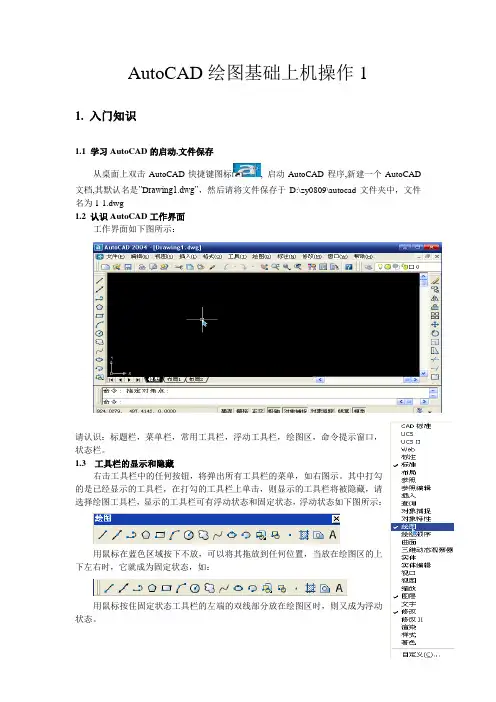

AutoCAD绘图基础上机操作1
AutoCAD绘图基础上机操作11. 入门知识1.1 学习AutoCAD的启动,文件保存从桌面上双击AutoCAD快捷键图标, 启动AutoCAD程序,新建一个AutoCAD 文档,其默认名是”D rawing1.dwg”，然后请将文件保存于D:\zy0809\autocad文件夹中，文件名为1-1.dwg1.2 认识AutoCAD工作界面工作界面如下图所示：请认识：标题栏，菜单栏，常用工具栏，浮动工具栏，绘图区，命令提示窗口，状态栏。
1.3 工具栏的显示和隐藏右击工具栏中的任何按钮，将弹出所有工具栏的菜单，如右图示。
其中打勾的是已经显示的工具栏，在打勾的工具栏上单击，则显示的工具栏将被隐藏，请选择绘图工具栏，显示的工具栏可有浮动状态和固定状态，浮动状态如下图所示：用鼠标在蓝色区域按下不放，可以将其拖放到任何位置，当放在绘图区的上下左右时，它就成为固定状态，如：用鼠标按住固定状态工具栏的左端的双线部分放在绘图区时，则又成为浮动状态。
1.4 鼠标形状变化鼠标形状表示一定的工作状态：十字加小方块，表示选择对象，十字表示精确定位，小方块表示选择要进行某种操作的对象。
还有对象捕抓时的各种显示方式,如下图所示:请选择绘图工具栏中的直线按钮，观察鼠标形状的变化。
然后在绘图区画任意连续线段，要终止绘制，请按空格键或回车键。
同时请注意命令行的提示。
1.5设置绘图环境[设置单位]单击”格式”菜单，选择”单位”, 弹出单位设置对话框，按照图1-4设置长度和角度的设置，精度均设为0，按确定键完成设置。
图1-4图形单位设置[设置图形界限]就是绘制区的最大矩形区域，由左下角坐标和右上角坐标确定。
例设置400×300的图形界限。
操作：(1) 单击”格式”菜单，选择”图形界限”,按”空格或回车”键确定左下角的坐标原点为<0,0>;(2) 再输入右上角坐标<400,300>, 按空格键确认;(3) 输入”Z”(ZOOM, 缩放命令),按空格确认;(4) 输入”A”(All, 全部显示界限区域), 按空格确认,则显示区域就是400×300的界面了。
《AutoCAD 2016机械设计项目教学案例教程》项目1 熟悉AutoCAD基本操作
❖ 命令: _line↙（line命令前加一个“_”，表示是“直线”命令的菜单或工 具栏输入方式，和命令行输入方式等效）
❖ 指定下一点或 [放弃(U)]: ↙（直接回车，表示结束当前命令） ❖ （2）相对坐标输入方式 ❖ 在命令行提示下输入：
❖ 命令: L↙（L是“直线”命令的快捷输入方式，和完整命令输入方式等效）
❖ 指定第一个点:0,↙ ❖ 指定下一点或 [放弃(U)]: @10,20↙（此为相对坐标输入方式，表示该点
项目一
熟悉AutoCAD基本操作
任务一 设置操作环境
❖ 任务背景 ❖ 操作任何一个软件的第一件事就是要对这个软件的基本界面进行感性的
认识，并会进行基本的参数设置，从而为后面具体的操作作好准备。 ❖ AutoCAD 2016为用户提供了交互性良好的Windows风格操作界面，也
提供了方便的系统定制功能，用户可以根据需要和喜好灵活地设置绘图 环境。 ❖ 本任务只要求读者熟悉AutoCAD 2016软件的基本界面布局和各个区域 的大体功能范畴。为了便于读者后面具体绘图，在本任务可以试着设置 十字光标大小和绘图窗口颜色等最基本的参数。 ❖ 操作步骤 ❖ 1．熟悉操作界面 ❖ （1）单击计算机桌面快捷图标或在计算机上依次按路径选择：开始→ 所有程序→Autodesk→AutoCAD 2016简体中文（Simplified Chinese）， 系统打开如图1-1所示的AutoCAD操作界面。
❖ 命令: LINE↙（LINE是“直线”命令，大小写字母都可以，AutoCAD不 区分大小写，↙表示回车键）
AutoCAD 2013中文版实例教程(第3版) (1)
1.5 使用鼠标的方法
在AutoCAD 2013中文版中，鼠标的各个按键具有不同的功能。 1. 左键 左键为拾取键，用于单击工具栏按钮、选取菜单命令以发出命令，也可 以在绘图过程中选择点和图形对象等。 2. 右键 右键默认情况下是用于显示快捷菜单，单击右键可以弹出快捷菜单。 用户可以自定义右键的功能，选择“工具 > 选项”命令，弹出“选项” 对话框。单击“用户系统配置”选项卡，并单击其中 “自定义右键单击” 的 按钮，弹出“自定义右键单击”对话框。用户可以在这个对话框中自定义右 键的功能。 3. 中键 中键常用于快速浏览图形。在绘图窗口中按住中键，光标将变为手的形 状，移动光标可快速移动图形。双击中键，绘图窗口中将显示全部图形对象。 当鼠标中键为滚轮时，将光标放置于绘图窗口中，直接向下转动滚轮则缩小 图形，直接向上转动滚轮则放大图形。
1.6 文件的基础操作
新建图形文件 打开图形文件 保存图形文件 关闭图形文件
1.6.1 新建图形文件
启用命令的方法如下。 工具栏：“标准”工具栏中的“新建”按钮。 菜单命令：“文件 > 新建”。 命令行：NEW。
选择样板 对话框
1.6.2
打开图形文件
可以利用“打开”命令来浏览或编辑绘制好的图形文件。 启用命令的方法如下。 工具栏：“标准”工具栏中的“打开”按钮 。 菜单命令：“文件 > 打开”。 命令行：OPEN。
如果放弃一个或多个操作后，又想重做这些操作，将图形 恢复到原来的效果，这时可以使用“重做”命令，即单击“标 准”工具栏中的“重做”按钮 ，或选择“编辑 > 重做××”命 令（其中××为上一步撤销操作的命令）。反复执行“重做” 命令，可重做多个已放弃的操作。
在AutoCAD中，命令是系统的核心，用户执行的每一步操 作都需要启用相应的命令。
AutoCAD实验一-二
思考题： 1、绘制三菱标志，坐标的输入转化为相对直角坐标和相对极坐标的 形式。
实验二：构造线与圆
实验目的： 1、掌握构造线的用法 2、掌握使用圆心和半径的方法绘制圆 实验内容： 1、用构造线和圆命令绘制恒星尺平面图
实验说明： 1、利用构造线命令先画出水平构造线和垂直构造线用于定位 2、利用构造线中的【角度】选项，绘制通过上述两条构造线的交点 并且与水平方向成 45°和-45°的构造线 3、按尺寸绘制圆 4、将 45°和-45°构造线偏移指定的距离 5、修剪成符合要求的图形
2、附加实验题：绘制椭圆形零件

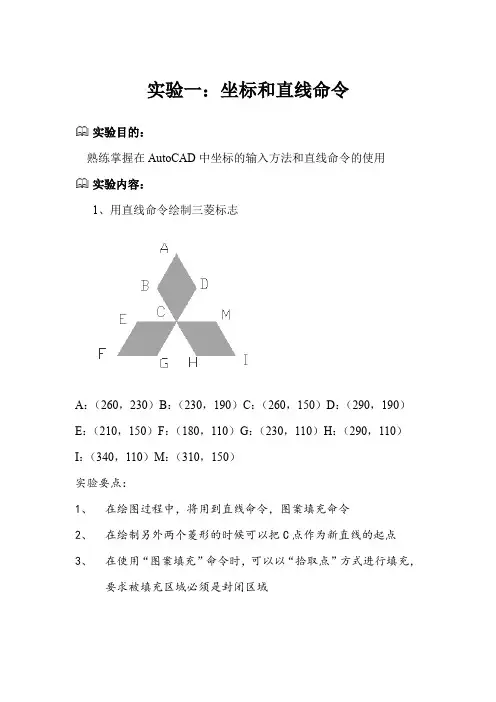

实验一：坐标和直线命令
实验目的： 熟练掌握在 AutoCAD 中坐标的输入方法和直线命令的使用 实验内容： 1、用直线命令绘制三菱标志
A： （260，230）B： （230，190）C： （260，150）D： （290，190） E： （210，150）F： （180，110）G： （230，110）H： （290，110） I： （340，110）M： （310，150） 实验要点： 1、 2、 3、 在绘图过程中，将用到直线命令，图案填充命令 在绘制另外两个菱形的时候可以把 C 点作为新直线的起点 在使用“图案填充”命令时，可以以“拾取点”方式进行填充， 要求被填充区域必须是封闭区域
史上超经典AutoCAD教程-1
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
本 章 重 点
编辑三维对象 编辑三维实体 标注三维对象
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.2 差集运算
在【功能区】选项板中选择【常用】选项卡，在【实体编辑】面板中单 击【差集】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改 】|【实体编辑】|【差集】命令(SUBTRACT)，即可从一些实体中去掉部分 实体，从而得到一个新的实体 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.3 交集运算
在【功能区】选项板中选择【常用】选项卡，在【实体编辑】面板中单 击【交集】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改 】|【实体编辑】|【交集】命令(INTERSECT)，就可以利用各实体的公共部 分创建新实体 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2 编辑三维实体
在AutoCAD 2010中，单击【菜单浏览器】按钮，在弹出的菜单中选择 【修改】|【实体编辑】菜单中的子命令，或在【功能区】选项板中选择【 常用】选项卡，在【实体编辑】面板中单击实体编辑工具按钮，都可以对三 维实体进行编辑 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.6 编辑实体面
在AutoCAD的【功能区】选项板中选择【常用】选项卡，在【实体编 辑】面板中单击编辑实体面按钮，或单击【菜单浏览器】按钮，在弹出的菜 单中选择【修改】|【实体编辑】子菜单中的命令，可以对实体面进行拉伸 、移动、偏移、删除、旋转、倾斜、着色和复制等操作，如图12-33所示为 编辑实体面工具 。
机械CAD实验指导书
机械CAD实验指导书2006年6月实验一 基本作图和编辑命令一、实验目的：1．掌握启动AutoCAD 绘图软件的方法。
2．熟悉用户界面。
3．练习基本的绘图和编辑命令，掌握定点的方法。
4．图1-1二、实验步骤：1． 在C 盘上创建“个人工作室”文件夹。
2． 双击桌面上“AutoCAD R14.0”图标，启动AutoCAD R14.0绘图软件。
3． 从草图开始：在下拉菜单中选File 项，点New 。
屏幕显示“Start Up ”对话框（如图1-2）,选“Start from Scratch” 按钮，并选择“Metric ”项，点OK.。
图1-2 图1-34． 如果目标捕捉工具条未打开,请打开目标捕捉工具条：下拉菜单View →Toolbars... 屏幕显示“Toolbars ”对话框（如图1-3）,点选“Object Snap ”项，再点Close 按钮。
屏幕出现“Object Snap ” 工具条（如图1-4）图1-45．画R25及R50圆。
Command: CIRCLE ↙下拉菜单Draw→Circle→Center,Radius 图标：3P/2P/TTR/<Center point>: 200,150↙Diameter/<Radius>: 25↙Command:CIRCLE ↙3P/2P/TTR/<Center point>: cen ↙；捕捉R25圆的圆心。
图标：ofDiameter/<Radius> <25.0000>: 50↙6.作辅助线确定R20 ，R10，R30圆的圆心。
（参考图1-5）Command: LINE↙；绘制L1直线。
下拉菜单：Draw→Line 图标：From point: cen↙；捕捉R25或R50的圆心。
ofTo point: @110,0↙To point:↙Command: LINE↙；绘制L2直线。
电气CAD实验指导书
目录第1章课程简介，实验项目及学时安排 (1)第2章实验设备简介 (2)第3章电气CAD课程实验 (3)实验一AutoCAD的基本操作及绘图 (3)实验二AutoCAD的图形编辑 (5)实验三AutoCAD的图层 (7)实验四 AutoCAD的文本 (8)实验五AutoCAD的图块及属性 (9)实验六 AutoCAD的尺寸标注 (10)实验七电气工程图纸的绘制 (11)附录：实验报告格式 (12)第1章课程简介，实验项目及学时安排1.1 课程简介电气CAD课程属于电气工程及其自动化专业的一门的选修课，其基本任务是从应用和实践的角度出发，通过上机操作，使学生能熟练的使用计算机工具，完成对各种电气工程图纸的绘制，为今后的学习及课程设计、毕业设计及将来的工作打下良好的基础。
整个课程40学时，授课20学时，实验20学时，共安排7个实验,其中验证性实验6个，综合性实验1个。
实验涵盖了电气CAD课程的基本内容，它们具有典型性和代表性，对学生进行全面的基础训练。
通过实验训练，应达到下列要求：1.掌握计算机绘图的基本知识；2.掌握AutoCAD软件的基本操作（包括，）；3. 熟练掌握AutoCAD软件中的绘图、修改、文本、图块和尺寸标注等操作；4．掌握电气工程中各种常用图纸的绘制方法；5. 在实验的全过程中，培养学生勤奋学习、求真、求实的科学品德。
1.2 实验项目及学时安排第2章实验设备简介2.1 实验设备简介实验设备为学校计算中心P4计算机，操作系统为Windows2000。
所有计算机都连接到了西安建筑科技大学校园网。
为了满足教学的需要，在每台计算机中预装了AutoCAD等教学软件。
2.2 实验设备特点1. 该实验设备所提供的实验项目和内容完全涵盖了电气CAD的全部内容和实验教学大纲。
2. 实验设备可适应我校计算机文化基础、程序设计、Matlab、电气CAD等多种课程的上机实验。
2.3 实验内容根据实验的课时安排，计算机文化基础实验包括以下内容：1、AutoCAD的基本操作及绘图指令2、AutoCAD的图形编辑3、AutoCAD的图层及文本4、AutoCAD的图块及属性5、AutoCAD的尺寸标注6、电气工程图纸的绘制2.4 实验所需仪器仪表1. PC机若干台2. 中文WindowsXP操作系统3. AutoCAD软件第3章电气CAD基础课程实验实验一 AutoCAD的基本操作及绘图指令一、实验目的1.了解AutoCAD软件的安装和启动；2.掌握执行命令的基本途径；3.掌握二维坐标的输入方式；4.掌握常用的绘图指令；5.掌握捕捉、栅格、正交、极轴、对象捕捉和对象追踪；二、实验原理、内容及步骤（一）实验原理AutoCAD提供了方便实用的图形用户界面。
中央广播电视大学CAD实习报告 (1)
中央广播电视大学实训报告书课程（项目）名称：电气CAD绘图实践学院：专业：电气自动化与技术学号：姓名：年月日前言AUTOCAD 是一门专业技术性强适合专业广的基础课，通过本课程的学习，使我们了解该课程的基本原理，掌握该课程的基础课工程制图的基本知识和技能，培养我们的空间想象和构思能力，为今后我们在专业课程中需要的计算机制图能力奠定良好的基础。
通过本实验的学习，掌握AUTOCAD 的基本内容，几何作图以及平面图形分析和设计；了解AutoCAD 制图的基本方法和平面图形的绘制。
1实习名称：用AUTOCAD2007绘制电气控制原理图2 实习目的【1】熟练掌握Auto CAD 用于工程制图的基本操作；【2】了解工程图纸绘制的格式和要求；【3】通过练习能够用Auto CAD 绘制二维的电气控制原理图。
3 CAD 实习任务3.1 实习任务及实习器材用三周的时间对AutoCAD2007 软件练习的同时,完成一张二维图例，并完成相应的实习报告，并将绘制图形的各个步骤在实习报告中体现出来，将在实习过程中遇到的问题和绘图的关键步骤更具体的按要求写。
3.2 实习任务3.2.1 实习练习图练习图1电机控制原理图图 2 打开AutoCAD2007软件，选择2维经典制图，先设置图纸的页面布局，A4页面的矩形图框，调整好拾取光标准备按照照片要求绘制图纸。
3 作业图，熟练使用用直线工具及矩形框工具，学会选中目标粘贴复制插入文字等快捷工具，当然也可用插入电气原理图符号图集的方法绘制电气元件，这样可以提高绘图效率。
3.3 实习任务图分析在老师所给的这些任务图中，基本包含了所有AutoCAD 经常使用的画图控件，老师的目的是为了让我们能够熟练掌握这些基本的画图控件，并且能够进行熟练的操作，为以后的学习和工作打下坚定的基础。
因此，画好这些图很有意义。
4 二维图的绘制4.1 AutoCAD 软件介绍AutoCAD 是由美国Autodesk 公司开发的通用计算机辅助设计(ComputerAided Design ，CAD) 软件，具有易于掌握、使用方便、体系结构开放等优点，能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸，目前已得到广泛的应用。
