2.国际标准集装箱_图文.ppt
集装箱国际标准

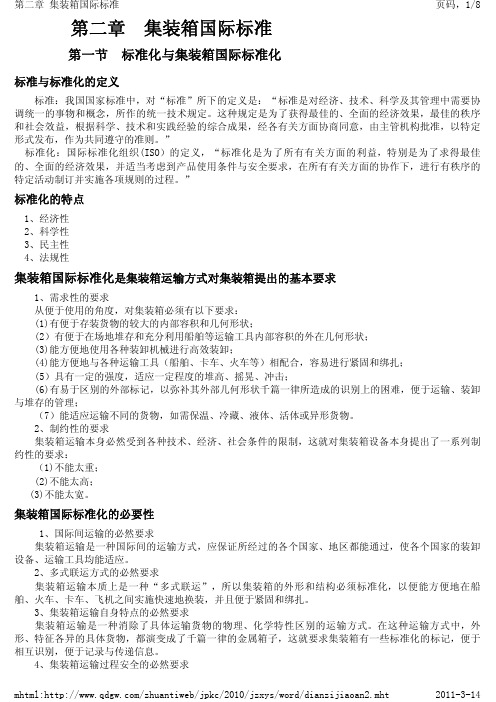

第二章 集装箱国际标准第一节 标准化与集装箱国际标准化标准与标准化的定义标准：我国国家标准中，对“标准”所下的定义是：“标准是对经济、技术、科学及其管理中需要协调统一的事物和概念，所作的统一技术规定。
这种规定是为了获得最佳的、全面的经济效果，最佳的秩序和社会效益，根据科学、技术和实践经验的综合成果，经各有关方面协商同意，由主管机构批准，以特定形式发布，作为共同遵守的准则。
”标准化：国际标准化组织(ISO）的定义，“标准化是为了所有有关方面的利益，特别是为了求得最佳的、全面的经济效果，并适当考虑到产品使用条件与安全要求，在所有有关方面的协作下，进行有秩序的特定活动制订并实施各项规则的过程。
”标准化的特点1、经济性2、科学性3、民主性4、法规性集装箱国际标准化是集装箱运输方式对集装箱提出的基本要求1、需求性的要求从便于使用的角度，对集装箱必须有以下要求：(1)有便于存装货物的较大的内部容积和几何形状；(2）有便于在场地堆存和充分利用船舶等运输工具内部容积的外在几何形状；(3)能方便地使用各种装卸机械进行高效装卸；(4)能方便地与各种运输工具（船舶、卡车、火车等）相配合，容易进行紧固和绑扎；(5）具有一定的强度，适应一定程度的堆高、摇晃、冲击；(6)有易于区别的外部标记，以弥补其外部几何形状千篇一律所造成的识别上的困难，便于运输、装卸与堆存的管理；（7）能适应运输不同的货物，如需保温、冷藏、液体、活体或异形货物。
2、制约性的要求集装箱运输本身必然受到各种技术、经济、社会条件的限制，这就对集装箱设备本身提出了一系列制约性的要求：（1)不能太重；(2)不能太高；(3)不能太宽。
集装箱国际标准化的必要性1、国际间运输的必然要求集装箱运输是一种国际间的运输方式，应保证所经过的各个国家、地区都能通过，使各个国家的装卸设备、运输工具均能适应。
2、多式联运方式的必然要求集装箱运输本质上是一种“多式联运”，所以集装箱的外形和结构必须标准化，以便能方便地在船舶、火车、卡车、飞机之间实施快速地换装，并且便于紧固和绑扎。
集装箱国际标准
编辑ppt
49
▪ ３ 、 角 结 构 Corner structures
由上角件，下角件，角柱组成，承受 堆码载荷。
集装箱堆码要求：角件在纵向偏差 小于３in，在横向偏差小于１in。
编辑ppt
50
▪ ４ 上端梁 Top end rail 一根，前端上部横 梁
9-10 动物集装箱
编辑ppt
19
编辑ppt
20
10)汽车集装箱
一种运输小型轿车用的专
用集装箱，其特点是在简易
箱底上装一个钢制框架，这
种集装箱分为单层的和双层
的两种。因为小轿车的高度 为1.35米～1.45米，如装在8 英尺（2.438米）的标准集装 箱内，其容积要浪费2／5以 上。因而出现了双层集装箱。
编辑ppt
58
▪ a 箱主代号：集装箱所有人代号，由四个 字母组成，前三个字母自定，第四个字母 为＂Ｕ＂，表示海运集装箱
▪ b 顺序号：由６位数字组成，紧跟在箱主 代号之后，由箱主自定
▪ c 核对数：箱号的最后一位数，通过计算 得出，作用是防止箱号在记录时发生差错
▪ ＊集装箱箱号在集装箱上有７处
编辑ppt
59
▪ ２）作业标记：（全部在右门上标注） ▪ a 额定重量和自重体积 ▪ 允许总重 Ｍax. G.W ****kg/****lb ▪ 自重 Tare ****kg/****lb ▪ 最大载重 Ｍax. C.W ▪ 容积 Cub. Capacity ****CU.M/****CU.FT ▪ b 触电警告标记 ▪ c 超高标记（箱的两侧）
▪ 1X：４０′× ８′ × （编辑p＜pt ８′）
6
▪ 2) B系列全部都是20ft长,8ft宽。 ▪ 目前海运中不使用此系列集装箱 ▪ 3) C系列全部都是20ft长,8ft宽,高度有3个类
集装箱国际标准
第二章集装箱国际标准第一节标准化与集装箱国际标准化一、标准与标准化（一）标准与标准化的定义现代生产是一种社会化的大生产，内部专业分工细密，环节众多，相互之间的联系十分复杂。
为提高社会生产各部门、各环节之间相互联系与转换的便利性和效率，人们根据大家都能接受的方案，规定一些统一的沟通方式，这样就出现了“标准”与“标准化”的问题。
所谓“标准”，就是对社会经济生活和物质生产中重复出现的事物和概念，通过一定的程序，所作出的统一规定。
我国国家标准中，对“标准”所下的定义是：“标准是对经济、技术、科学及其管理中需要协调统一的事物和概念，所作的统一技术规定。
这种规定是为了获得最佳的、全面的经济效果，最佳的秩序和社会效益，根据科学、技术和实践经验的综合成果，经各有关方面协商同意，由主管机构批准，以特定形式发布，作为共同遵守的准则。
”标准的制订、发布、贯彻和实施是一个过程，是许多人、许多部门甚至许多国家共同协调工作的过程，这个过程就是“标准化”。
按国际标准化组织(ISO）的定义，“标准化是为了所有有关方面的利益，特别是为了求得最佳的、全面的经济效果，并适当考虑到产品使用条件与安全要求，在所有有关方面的协作下，进行有秩序的特定活动制订并实施各项规则的过程。
”（二）标准化的特点1．经济性标准化的目的是为了求得最佳的、全面的经济效果，最佳的秩序和社会效益。
这种经济效果，不是某一个行业、某一个部门、某一个地区（甚至国家）的最佳，而是全面、全过程、全局的最佳。
在追求全局最佳经济效果的过程中，有时必须牺牲某些局部的经济利益。
2．科学性标准化是以科学、技术和经济社会实践的综合成果为依据的。
首先，它必须在目前是可行的，符合科学的基本原理与规律，包含了科学技术的最新成果和人们社会实践的最新经验。
其次，它必须有一定的前瞻性，能预见科学技术与社会经济实践未来的发展，能反过来指导目前的实践，向着更有利的方向发展。
3．民主性标准化是为了所有有关方面的利益、在所有有关方面的协调努力下进行的有秩序的特定活动。
集装箱课件PPT
一、集装箱运输基础知识
<4>国际货运代理人：接受委托人的委托，为有关货物运输、转运、仓储、 保险以及与货物运输有关的各种业务提供服务。 主要业务 订舱、报关报检、拆装箱、理货、租箱
锐得精品
幻演天下
按规格尺寸分：40’ ，20‘ 按制造材料分：钢箱、铝合金箱（冷藏箱）、不锈钢箱（罐箱） 按用途分： 杂货箱（干箱。钢箱，Dry Container, DC），主要用来运输一般无特殊要 求的件杂货 开顶箱（Open Top Container , OT），主要用来运输从箱顶装入或高于箱 边的设备类货物 冷藏箱（Refer Container , RF）主要用来装运有温度要求的货物 框架箱（Flat Rack Container, FR）主要用来装运超限设备类货物 罐式集装箱（Tank Container, TK）主要用来装运液体货物 干货箱的几种变形：服装集装箱、汽车集装箱、动物集装箱、散货集装箱 <3>集装箱的方位性术语 前端（Front）--- 无门端 后端（Rear）--- 门端 左侧（Left） --- 从后往前看，左边的一侧 右端（Right）--- 从后往前看，右边的一侧
4、轨道式龙门起重机系统
1、流程 2、特点:可堆4-5层集装箱，跨距大，可跨14列或更多列集装箱 3、适用情况：场地面积有限，集装箱吞吐量较大的码头 4、优点: a.堆场面积利用率高 b.机械结构简单，维修容易，作业可靠 c.电力驱动，节省能源 d.相对于跨运车系统，对集装箱损坏的机会少 e.沿轨道运行，可采用计算机控制，易于实现装卸作业自动 化 5、缺点: a.机动性差，只能沿轨道运行，作业范围受到限制 b.跨距大，提取集装箱、倒箱困难 c.初始投资较大，与轮胎式起重机系统相当
模板的使用
国际标准集装箱的认定
国际标准集装箱的认定
国际标准集装箱认定是一个由国际海事组织（IMO）开展的认证过程。
这个认证过程的目的是确保集装箱符合国际标准，可以在全球范围内安全地使用。
国际标准集装箱认定需要检查集装箱的结构和质量，包括：
1. 集装箱是否符合ISO标准以及其他国际标准的要求。
2. 集装箱的尺寸、载重量、符号和标志是否符合标准要求。
3. 集装箱是否有明显的缺陷和损坏。
4. 集装箱的门是否完好、开启灵活、并且能够有效地关闭和锁紧。
5. 集装箱是否具备足够的结构强度来承受运输过程中的压力和震动。
6. 集装箱是否有必要的安全设备，例如押运缆绳和手提环。
如果符合标准要求，集装箱就会获得国际标准集装箱认定。
在获得认定之后，集装箱就可以出口到全球范围内的任何地方，并能够参与国际货物运输。

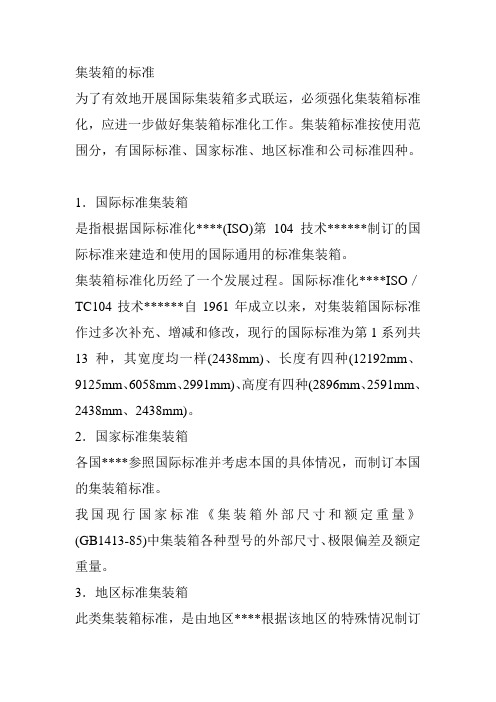

集装箱规格
集装箱的标准为了有效地开展国际集装箱多式联运，必须强化集装箱标准化，应进一步做好集装箱标准化工作。
集装箱标准按使用范围分，有国际标准、国家标准、地区标准和公司标准四种。
1．国际标准集装箱是指根据国际标准化****(ISO)第104技术******制订的国际标准来建造和使用的国际通用的标准集装箱。
集装箱标准化历经了一个发展过程。
国际标准化****ISO／TC104技术******自1961年成立以来，对集装箱国际标准作过多次补充、增减和修改，现行的国际标准为第1系列共13种，其宽度均一样(2438mm)、长度有四种(12192mm、9125mm、6058mm、2991mm)、高度有四种(2896mm、2591mm、2438mm、2438mm)。
2．国家标准集装箱各国****参照国际标准并考虑本国的具体情况，而制订本国的集装箱标准。
我国现行国家标准《集装箱外部尺寸和额定重量》(GB1413-85)中集装箱各种型号的外部尺寸、极限偏差及额定重量。
3．地区标准集装箱此类集装箱标准，是由地区****根据该地区的特殊情况制订的，此类集装箱仅适用于该地区。
如根据欧洲国际铁路联盟(VIC)所制订的集装箱标准而建造的集装箱。
4．公司标准集装箱某些大型集装箱船公司，根据本公司的具体情况和条件而制订的集装箱船公司标准，这类箱主要在该公司运输范围内使用。
如美国海陆公司的35ft集装箱。
此外，目前世界还有不少非标准集装箱。
如非标准长度集装箱有美国海陆公司的35ft集装箱、总统轮船公司的45ft及48ft集装箱；非标准高度集装箱，主要有9ft和9.5ft两种高度集装箱；非标准宽度集装箱8.2ft宽度集装箱等。
由于经济效益的驱动，目前世界上20ft集装箱总重达24ft的越来越多，而且普遍受到欢迎。
外尺寸为20英尺*8英尺*8英尺6吋，称20尺货柜；外尺寸为40英尺*8英尺*8英尺6吋，称40尺货柜；外尺寸为40英尺*8英尺*9英尺6吋，称40尺高柜。
国际标准集装箱介绍 1
8
五、 集装箱的方位性术语
前端（Front）：指没有箱门的一端。 后端（Rear）：指有箱门的一端。 左侧(Left)：从集装箱后端向前看，左边的一侧。 右侧（Right）：从集装箱后端向前看，右边的一侧。
由于集装箱在公路上行驶时，有箱门的后端都必 须装在拖车的后方，因此有的标准把左侧称为公路 侧，右侧称为路缘侧。
18
二、按集装箱的制造材料分
1．钢制集装箱
其框架和箱壁板皆用钢材制成。最大优点是强 度高、结构牢、焊接性和水密性好、价格低、易 修理、不易损坏，主要缺点是自重大、抗腐蚀性 差。
2．铝制集装箱
铝制集装箱有两种：一种为钢架铝板；另一 种仅框架两端用钢材，其余用铝材。主要优点是 自重轻、不生锈矽卜表美观、弹性好、不易变形， 主要缺点是造价高，受碰撞时易损坏。
集装箱标准
集装箱标准化经历了一个发展过程。国际标准化 组织ISO/TC 104技术委员会自1965年成立以来， 对集装箱国际标准作过多次补充和修改，现行 的国际标准为第I系列A、B、C、D四大类共13 种。
1
一、国际标准集装箱
2
在海上运输中，经常使用的是IAA和ICC型集装 箱，在实际使用中常以不同长度作为区别的标 准，如6.1m (20ft)、12.2m (40ft)集装箱就是指 ICC、IAA型集装箱。
20
3
二、集装箱尺寸配合图
4
除40英尺集装箱的长度允许正好为40英尺外，30 英尺、20英尺、10英尺的集装箱，其长度均必 须小于其公称长度。国际标准规定：其长度之 间的间距，必须为3英寸（76mm）。
5
三、集装箱的统计口径
从统计的角度，将一个C类集装箱（长度为20 ft），称为1个标准箱（TEU）；一个40 ft的集 装箱计为2个标准箱；一个30 ft的集装箱计为 1．5个标准箱；一个10 ft的集装箱计为0．5个 标准箱。
集装箱的国际标准
集装箱的国际标准
集装箱，俗称“柜”，在国际物流领域内被广泛应用。
集
装箱是运输单位，它们是标准化、可操纵性强和货物安全的大
容器，可以从一种运输系统上转移到另一种运输系统。
集装箱
常见的规格有20尺、40尺、45尺，它们的外形和尺寸都是国
际标准，目前全球各地可以使用同一种尺寸的集装箱来交换货物。
集装箱有巨大的结构承重能力，能承受20至40吨的负荷，它的外壳也很坚固，是一种防水、防潮的非常安全的大容器。
此外，有杆架、水箱、电箱以及报关附件等，充分体现出货物
安全运输的优势。
而且集装箱可以通过起重机和提升机快速地
上下，运输效率高，可以节省大量的时间和费用。
集装箱也逐渐成为当今建筑材料的优质材料，不仅作为场
地墙体，还可做吊顶、楼梯等；设计更具有富有创意的建筑艺
术元素；可以像拼装积木一样，灵活转换；非常适合节能环保、减轻建筑物负担，也是一种值得推崇的绿色建筑新向应。
总之，国际标准的集装箱有着良好的建筑材料性能，已经
广泛应用于国际物流行业，具有耐久性、灵活性和可操作性等
特点。
可以减少物流成本，极大地提高物流效率，是现代物流
行业必不可少的重要支持。
第9讲集装箱集装箱专用设备ppt课件
而制订的集装箱船公司标准，这类箱主要在该公司的运 输范围内使用。如美国海陆公司的35ft集装箱。
12
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
23
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
（五）台架和平台集装箱
• 台架式集装箱没有箱顶 和侧壁，甚至连端壁也 去掉而只有底板和四个 角柱的集装箱。这种集 装箱可以从前后、左右 及上方进行装卸作业， 适合装载长大件和重货 件，如重型机械、钢材、 钢管、木材、钢锭等。 台架式的集装箱没有水 密性，怕水湿的货物不 能装运，或用帆布遮盖 装运。
3
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
5.3.2
集装箱运输的特点
• 3．减少营运费用，降低运输成本，由于集装箱的装卸基 本上不受恶劣气候的影响，船舶非生产性停泊时间缩短， 又由于装卸效率高，装卸时间缩短，对船公司而言，可 提高航行率，降低船舶运输成本，对港口而言，可以提 高泊位通过能力，从而提高吞吐量，增加收入。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
• 3、通风集装箱 • 它是为装运水果、蔬菜等不需要冷冻而具有呼吸作用
的货物，在端壁和侧壁上设有通风孔的集装箱，如将 通风口关闭，同样可以作为杂货集装箱使用。
集装箱设计PPT课件
集装箱式彪马专营店位于意大 利的那不勒斯，设计来自于 LOT-EK工作室。该彪马专营店 共3层，面积超过11000平方米， 其中包括酒吧/休闲区和2个露 台。
这座耸立在海边的艺术建筑名叫游牧博物馆（the Nomadic Museum）， 它由日本建筑师坂茂（Shigeru Ban）设计，全部使用可再生资源建造。游 牧博物馆本身就是一个艺术品，又是一个迁徙的艺术展厅，它于2005年亮 相纽约后便引起轰动，此次到访东京是其全球巡展的第三站。美术馆由废卷 纸组成的类似神殿的立柱撑起高而阔的空间，馆内铺着柔软的白木地板，点 缀着金黄色的灯光和舒缓的音乐，观众可以在馆内漫步，欣赏那些由摄影， 灯光，音乐共同构建的艺术世界 。
这座由日本建筑师坂茂设计的博物 馆用152个集装箱搭建而成，立柱 和屋顶分别使用了废卷纸和乙烯材 料。游牧博物馆本身就是一个艺术 品，又是一个可以迁徙的艺术展厅，家企业发明了一种新的建房方法。他们使用的原材 料就是废旧的集装箱。 集装箱房屋建造起来非常简单，就好像拼装乐高玩具一样，而 且造价低廉，入住方便，因此极受人们的青睐。 负责工程设计的建筑师表示，一套三室、大约１００平方米的 集装箱房屋，每平方米售价为１０００欧元，仅相当于常规房 屋的一半。这为许多年轻人打开了方便之门。 这家企业所使用的集装箱拥有百年的使用寿命，而建造好的房 屋也与当地的建筑风格相得益彰。此外，由于建造过程中不使 用一块砖头，集装箱房屋在环保方面也具有得天独厚的优势， 因此前来预订的客户络绎不绝。
PUMA沃尔沃帆船赛指定商品专卖店外观 该专卖店设立在一个四十英尺长的特制钢结构海运集装箱内，集装箱重达 40吨，内部面积约70平方米，整个集装箱可以按需要搬动。当它在大海 上进行运输时，独特的遮盖板系统将整个集装箱密封起来，以保护内部每 一部分。当抵达岸上时，这些遮盖板就会移开并连接起来，形成敞开式的 内部空间，接待各国运动爱好者光临。同样的集装箱式专卖店共制作了两 个，它们随着帆船赛的勇士们一同环游世界，交替地出现在赛事的中途停 留港内。
