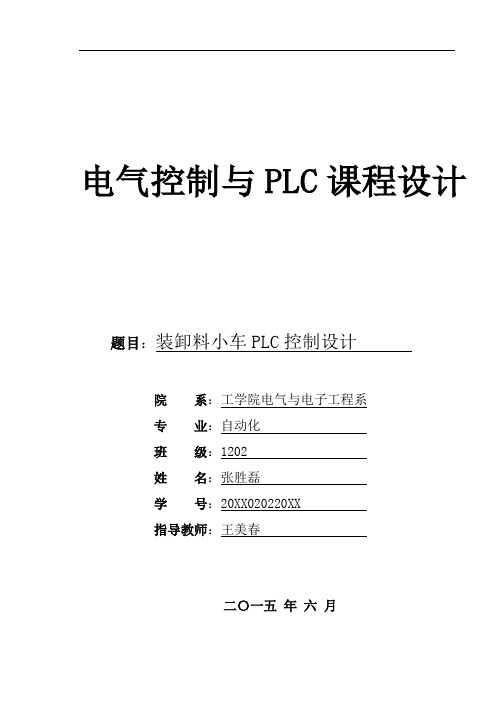

电气控制与PLC课程设计题目:装卸料小车PLC控制设计院系:工学院电气与电子工程系专业:自动化班级:1202姓名:张胜磊学号:20XX020220XX指导教师:王美春二〇一五年六月PLC课程设计任务书一、基本情况学时:1周学分:1学分适应班级:自动化1201-1202,电气工程1201-1204二、进度安排本设计共安排1周,合计30学时,具体分配如下:实习动员及准备工作:1学时总体方案设计:4学时硬件设计:10学时软件设计:10学时撰写设计报告: 4 学时总结:1学时教师辅导:随时三、基本要求1、课程设计的基本要求电气控制与PLC课程设计的主要内容包括:理论设计与撰写设计报告等。

其中理论设计又包括总体方案选择,硬件系统设计、软件系统设计;硬件设计包括单元电路,选择元器件及计算参数等;软件设计包括模块化层次结构图,程序流程图,应用程序。

程序设计是课程设计的关键环节,通过进一步完善程序设计,使之达到课题所要求的指标。

课程设计的最后要求是写出设计总结报告,把设计内容进行全面的总结,若有实践条件,把实践内容上升到理论高度。

2、课程设计的教学要求电气控制与PLC课程设计的教学采用相对集中的方式进行,以班为单位全班学生集中到设计室进行。

做到实训教学课堂化,严格考勤制度,在实训期间累计旷课达到6节以上,或者迟到、早退累计达到6次以上的学生,该课程考核按不及格处理。

在实训期间需要外出查找资料,必须在指定的时间内方可外出。

课程设计的任务相对分散,每3-4名学生组成一个小组,完成一个课题的设计。

小组成员既有分工、又要协作,同一小组的成员之间可以相互探讨、协商,可以互相借鉴或参考别人的设计方法和经验。

但每个学生必须单独完成设计任务,要有完整的设计资料,独立撰写设计报告,设计报告雷同率超过50%的课程设计考核按不及格处理。

四、设计题目及控制要求题目:装卸料小车PLC控制设计要求:小车的运行由三相异步电动机控制,小车的车门和料斗的车门由电磁铁控制,当电磁铁得电时,料斗门或斗门打开,失电时关闭。

推荐-PLC课程设计:装卸料小车PLC控制设计 精品

推荐-PLC课程设计:装卸料小车PLC控制设计 精品

电气控制与PLC课程设计题目:装卸料小车PLC控制设计院系:工学院电气与电子工程系专业:自动化班级:1202姓名:张胜磊学号:20XX020220XX指导教师:王美春二〇一五年六月PLC课程设计任务书一、基本情况学时:1周学分:1学分适应班级:自动化1201-1202,电气工程1201-1204二、进度安排本设计共安排1周,合计30学时,具体分配如下:实习动员及准备工作:1学时总体方案设计:4学时硬件设计:10学时软件设计:10学时撰写设计报告: 4 学时总结:1学时教师辅导:随时三、基本要求1、课程设计的基本要求电气控制与PLC课程设计的主要内容包括:理论设计与撰写设计报告等。

其中理论设计又包括总体方案选择,硬件系统设计、软件系统设计;硬件设计包括单元电路,选择元器件及计算参数等;软件设计包括模块化层次结构图,程序流程图,应用程序。

程序设计是课程设计的关键环节,通过进一步完善程序设计,使之达到课题所要求的指标。

课程设计的最后要求是写出设计总结报告,把设计内容进行全面的总结,若有实践条件,把实践内容上升到理论高度。

2、课程设计的教学要求电气控制与PLC课程设计的教学采用相对集中的方式进行,以班为单位全班学生集中到设计室进行。

做到实训教学课堂化,严格考勤制度,在实训期间累计旷课达到6节以上,或者迟到、早退累计达到6次以上的学生,该课程考核按不及格处理。

在实训期间需要外出查找资料,必须在指定的时间内方可外出。

课程设计的任务相对分散,每3-4名学生组成一个小组,完成一个课题的设计。

小组成员既有分工、又要协作,同一小组的成员之间可以相互探讨、协商,可以互相借鉴或参考别人的设计方法和经验。

但每个学生必须单独完成设计任务,要有完整的设计资料,独立撰写设计报告,设计报告雷同率超过50%的课程设计考核按不及格处理。

四、设计题目及控制要求题目:装卸料小车PLC控制设计要求:小车的运行由三相异步电动机控制,小车的车门和料斗的车门由电磁铁控制,当电磁铁得电时,料斗门或斗门打开,失电时关闭。

基于自动卸料爬斗控制系统设计修改

基于自动卸料爬斗控制系统设计修改

晋中学院本科毕业论文(设计)题目:基于自动卸料爬斗控制系统设计院系:机械学院专业:机械设计制造及其自动化姓名:高兴春学号:1014312122学习年限:2010年10月至2012年6月指导教师:乔守全职称:讲师申请学位:2012年 4 月23 日摘要随着工业的不断发展,卸料爬斗成为工业领域的热门对象,是物料提升行业的必需设备。

传统的爬斗控制系统通常采用继电器接触器系统,但是由于继电器系统设备体积大,可靠性低,维护不方便,导致该系统控制精度、控制灵活性差、操作不直观、故障不易分析。

为此,本设计采用抗干扰能力强,工作可靠性高、使用维护方便的PLC 作为它的主控元件,实现从加料到爬斗的提升,再到爬斗的翻转过程都为自动化。

本设计的主要工作是:根据对卸料爬斗电气系统控制要求,在分析卸料爬斗电气控制原理的基础上,将原继电接触器控制系统改造成PLC控制系统,包括系统的硬件与软件系统设计及调试。

关键词:卸料爬斗电气控制 PLC目录第一章绪论1.1 课题选择背景1.2 研究目的和意义1.3 本文的主要工作1.4 已知情况、控制要求、设计要求1.4.1 已知情况1.4.2 控制要求1.4.3 设计要求1.5 总体设计思路1.6 设计章节安排第二章主要元器件的选择2.1 组合开关2.1.1 组合开关结构2.1.2 组合开关主要技术参数2.1.3 组合开关的选用2.2 按钮开关2.3 单步/连续开关2.4 行程开关2.5 低压断路器2.5.1 低压断路器结构2.5.2 低压断路器的主要技术参数2.5.3 低压断路器的选用2.6 熔断器2.6.1 熔断器结构2.6.2 熔断器主要技术参数2.6.3 熔断器的选用2.7 交流接触器2.7.1 交流接触器结构2.7.2 交流接触器的工作原理2.7.3 交流接触器的主要技术参数2.7.4 交流接触器的选用2.8 继电器2.8.1 电磁继电器2.8.2 热继电器2.9 电动机2.9.1 三相异步电动机的分类2.9.2 三相异步电动机的选择(考虑加一点必要的机械装置说明)第3章硬件设计3.1 可编程序控制器工作原理3.2 PLC的选择与控制电路的设计3.2.1 PLC的选择原则3.2.2 硬件接线图第四章系统软件的设计与实现4.1 PLC的I/O分配4.2 顺序功能图、梯形图及程序工作过程简析4.2.1 顺序功能图4.2.2 梯形图及程序工作过程简析第五章检测与调试课程设计总结致谢参考文献第一章绪论1.1 课题选择背景随着人类文明的产生、科学的发展,出现了各式各样的装卸货物的种类,技术也变得相对复杂了许多。

plc装料卸料课程设计

plc装料卸料课程设计

plc装料卸料课程设计一、课程目标知识目标:1. 学生能理解PLC(可编程逻辑控制器)的基本原理和在装料卸料系统中的应用。

2. 学生能够描述装料卸料系统中常用的传感器、执行器及其功能。

3. 学生掌握PLC编程的基本指令,能够阅读并理解简单的装料卸料程序。

技能目标:1. 学生能够运用PLC进行装料卸料流程的设计与模拟。

2. 学生能够操作PLC软件,编写简单的控制程序,实现装料卸料的自动化控制。

3. 学生通过小组合作,解决装料卸料过程中的故障问题,提高实际操作和团队协作能力。

情感态度价值观目标:1. 学生通过学习PLC装料卸料课程,培养对工业自动化技术的兴趣和认识,激发探究精神。

2. 学生在课程实践中,增强自信心,认识到团队合作的重要性,培养良好的合作意识。

3. 学生在学习过程中,关注工程伦理,认识到自动化技术在生产中的应用对环境保护和社会发展的意义。

课程性质分析:本课程为专业技术课程,旨在让学生了解并掌握PLC在装料卸料系统中的应用,提高实践操作能力。

学生特点分析:学生处于高年级阶段,具备一定的电气基础和逻辑思维能力,对实际操作有较高的兴趣。

教学要求:结合学生特点和课程性质,注重理论与实践相结合,强调学生的动手能力和问题解决能力,培养具备实际操作能力的应用型人才。

通过本课程的学习,使学生能够达到上述具体的学习成果。

二、教学内容1. PLC基础知识回顾:PLC的结构、工作原理,重点回顾PLC的输入/输出接口、中央处理单元及编程设备。

教材章节:第一章 PLC概述2. 装料卸料系统传感器、执行器介绍:讲解各种传感器(如限位开关、料位传感器等)和执行器(如电磁阀、气缸等)的原理与应用。

教材章节:第二章 传感器与执行器3. PLC编程指令学习:学习基本逻辑指令、定时器、计数器等,为编写装料卸料程序打下基础。

教材章节:第三章 PLC编程指令4. 装料卸料流程设计与编程:详细讲解装料卸料系统的工艺流程,指导学生进行流程设计和编程。

PLC编程复习

PLC编程复习

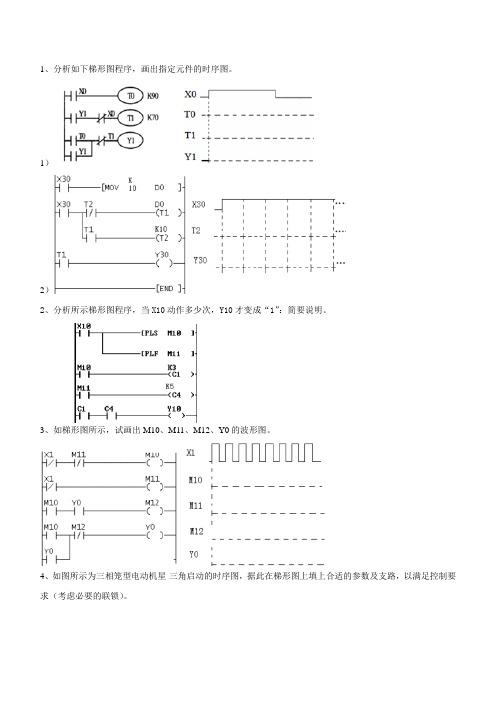

1、分析如下梯形图程序,画出指定元件的时序图。

1)2)2、分析所示梯形图程序,当X10动作多少次,Y10才变成“1”:简要说明。

3、如梯形图所示,试画出M10、M11、M12、Y0的波形图。

4、如图所示为三相笼型电动机星-三角启动的时序图,据此在梯形图上填上合适的参数及支路,以满足控制要求(考虑必要的联锁)。

5、由图所示的程序,画出Y2的时序。

6、某机床主轴和润滑油泵各有一台电动机拖动。

要求主轴只有在润滑油泵启动10s后才能启动,停止时要求主轴停止20s后润滑油泵再停止。

设计要求:(1)写出输入、输出分配表;(2)画出接线图;(3)编写程序。

7、根据给定时序图,编制梯形图程序。

(1)(2)8、画出带有热继电器过载保护的三相异步电动机启动、持续运转、停止控制电路和主电路;并将控制线路的功能改由PLC控制,画出PLC的I/O端子接线图,并写出梯形图程序。

9、画出带有热继电器过载保护的两台三相异步电动机顺序启动、同时停止的控制电路和主电路;并将控制线路的功能改由PLC控制,画出PLC的I/O端子接线图,并写出梯形图程序。

10、实现交流电动机正反转运行能耗制动的PLC控制,主电路及继电-接触器控制电路如下图:11、设计灯的闪烁程序,具体要求:当X0闭合由Y0输出负载上的灯开始以3s的周期闪烁,试设计梯形图程序。

要求如下:1)先灭2s后亮1s 2)先亮1s后灭2s12、两台电动机M1和M2,试设计满足如下要求的PLC控制系统的梯形图程序:按下启动按钮SB1,M1启动,延时10s后M2再启动;M2启动后,延时5s后M1停止;M1停止10s后,M2停止;停机后系统能重启动。

13、设计彩灯控制的PLC控制梯形图。

功能要求:使用一个开关,作为彩灯起动用;当合上SB1(X0)时,依次输出Y0到Y3,彩灯HL0至HL3就间隔3秒依次点亮,当彩灯全部点亮时,继续维持10秒后全部熄灭;当HL0至HL3全部熄灭5秒后,自动重复下一轮循环。

自动卸料爬斗的PLC控制

自动卸料爬斗的PLC控制

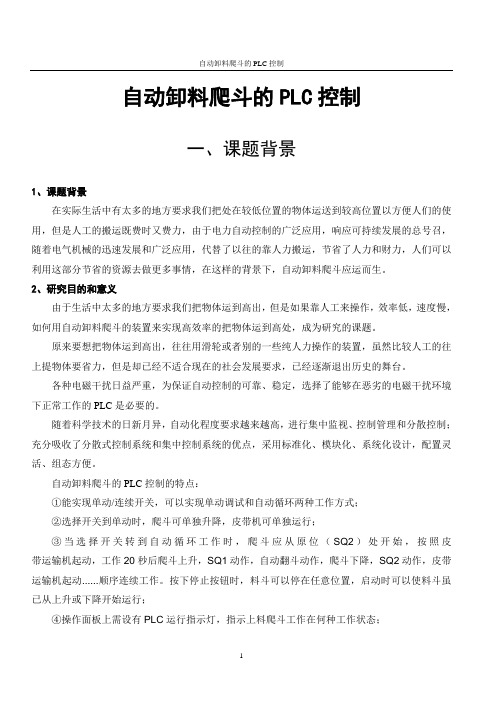

自动卸料爬斗的PLC控制一、课题背景1、课题背景在实际生活中有太多的地方要求我们把处在较低位置的物体运送到较高位置以方便人们的使用,但是人工的搬运既费时又费力,由于电力自动控制的广泛应用,响应可持续发展的总号召,随着电气机械的迅速发展和广泛应用,代替了以往的靠人力搬运,节省了人力和财力,人们可以利用这部分节省的资源去做更多事情,在这样的背景下,自动卸料爬斗应运而生。

2、研究目的和意义由于生活中太多的地方要求我们把物体运到高出,但是如果靠人工来操作,效率低,速度慢,如何用自动卸料爬斗的装置来实现高效率的把物体运到高处,成为研究的课题。

原来要想把物体运到高出,往往用滑轮或者别的一些纯人力操作的装置,虽然比较人工的往上提物体要省力,但是却已经不适合现在的社会发展要求,已经逐渐退出历史的舞台。

各种电磁干扰日益严重,为保证自动控制的可靠、稳定,选择了能够在恶劣的电磁干扰环境下正常工作的PLC是必要的。

随着科学技术的日新月异,自动化程度要求越来越高,进行集中监视、控制管理和分散控制;充分吸收了分散式控制系统和集中控制系统的优点,采用标准化、模块化、系统化设计,配置灵活、组态方便。

自动卸料爬斗的PLC控制的特点:①能实现单动/连续开关,可以实现单动调试和自动循环两种工作方式;②选择开关到单动时,爬斗可单独升降,皮带机可单独运行;③当选择开关转到自动循环工作时,爬斗应从原位(SQ2)处开始,按照皮带运输机起动,工作20秒后爬斗上升,SQ1动作,自动翻斗动作,爬斗下降,SQ2动作,皮带运输机起动......顺序连续工作。

按下停止按钮时,料斗可以停在任意位置,启动时可以使料斗虽已从上升或下降开始运行;④操作面板上需设有PLC运行指示灯,指示上料爬斗工作在何种工作状态;⑤要具有必要的电气保护和互锁关联。

近年来PLC的性能价格比有较大幅度的提高,使得实际应用成为可能。

本系统采用PLC是基于以下个三个原因:①PLC具有很高的可靠性,通常的平均无故障时间都在30万小时以上;②编程能力强,可以将模糊化、模糊决策和解模糊都方便地用软件来实现;③抗干扰能力强,目前各种电磁干扰日益严重,为了保证控制的靠稳定,我们选择了能够在恶劣的电磁干扰环境下正常工作的PLC;根据自动卸料爬斗的PLC的要求与特点,我们采用了三菱PLC。

机械手搬卸零件的PLC控制系统设计

机械手搬卸零件的PLC控制系统设计机械手可以通过PLC控制系统来搬卸零件,设计一个良好的PLC控制系统对于提高机械手的搬卸效率和稳定性至关重要。

本文将探讨机械手搬卸零件的PLC控制系统设计的相关内容。

一、PLC概述PLC(Programmable Logic Controller),可编程逻辑控制器,是一种专门控制机器和生产线的控制系统。

PLC系统通常采用二进制代码编程,使得它能够简单、快速地进行逻辑控制。

二、机械手搬卸零件的过程机械手搬卸零件的过程通常由以下几个步骤组成:1.机械手探测零件的位置和状态。

2.机械手计算并确定从当前位置移动到目标位置的路径。

3.机械手将夹具移动到目标位置,并根据零件的形状自动调整夹具的宽度。

4.机械手释放夹具,将零件放置到目标位置。

三、PLC控制系统设计方案1.确定PLC品牌与型号PLC有很多品牌和型号,如西门子、欧姆龙、三菱等。

根据设计需要,可以选择不同型号和品牌的PLC。

2.编写PLC程序机械手的搬卸过程需要PLC程序进行控制,因此需要编写PLC程序。

程序应至少包括以下几个部分:(1)机械手位置控制部分:用于控制机械手的运动,根据机械手所处的位置来判断需要执行哪些动作。

(2)传感器部分:用于检测位置和状态,如检测零件的位置和形状,机械手夹具的宽度等信息。

(3)夹具控制部分:通过控制夹具的开合和长度,实现对零件夹取和放置。

(4)系统监控部分:实时监测系统状态,如果发现异常情况,给出提示并停止操作。

3.硬件设计与布置PLC需要通过输入输出模块与机械手、传感器等硬件设备进行通信。

在设计时需要考虑设备之间的信号连接方式和最佳布置位置。

4.系统集成测试在硬件布置完成后,需要进行系统集成测试。

测试过程中需要对系统的各部分进行测试,测试完成后确认系统的稳定性和可靠性。

四、总结机械手搬卸零件的PLC控制系统设计需要根据实际需求进行,包括PLC品牌与型号的选择、PLC程序的编写、硬件设计与布置以及系统集成测试。

自动卸料爬斗的PLC控制

第1章设计目的随着时代的发展,机器的普及程度越来越高。

爬斗卸料的用处也很广,我们不仅要会用,还应该知道其原理和制作。

如图1-1所示,爬斗由电动机M1拖动,将物料提升到上限时,由行程开关SQ1控制自动翻斗卸料时间,随后反向下降,到达下限SQ2位置停留20秒。

料斗下落到SQ2位置时,同时启动由电动机M2拖动的皮带运输机,向料斗加料,加料工作在20秒内完成。

20秒后皮带运输机自动停止工作,料斗又自动上升,如此不断地循环。

图1 原理图图1-1 原理图第2章设计要求设计上料爬斗PLC自动控制装置,该装置满足以下要求:1、设置单动/连续开关,可以使该装置实现单动调试或自动循环两种工作方式。

2、当选择开关转到单动位置时,爬斗可单独升,降,皮带机可单独运行。

3、当选择开关转到自动循环工作时,爬斗应从原位(SQ2)处开始,按照皮带运输机起动,工作20秒后爬斗上升,SQ1动作,自动翻斗动作,爬斗下降,SQ2动作,皮带运输机起动,顺序连续工作。

按下停止按钮时,料斗可以停在任意位置,启动时可以使料斗虽已从上升或下降开始运行。

4、操作面板上需设有PLC运行指示灯,指示上料爬斗工作在何种工作状态。

5、要具有必要的电气保护和互锁关联。

第3章I/O分配表和接线图3.1 PLC选型本实践选用的是FX型。

FX2N系列的PLC吸收了整体式和模块式可编程控制器的有点,它的基本单元、扩展单元和扩展模块的高度和宽度相同。

它们的相互连接不用基板,仅用扁平电缆连接,紧密拼接后组装一个整齐的长方体。

其体积小,很适于机电一体化产品中使用。

FX系列的外观基本相似,但是性能和价格上有些差别。

我们所使用的FX2N的功能最强可用于要求很高的系统,其I\O点数范围16~256,用户程序步数为内附8K 步RAM,功能指令298条,通信功能很强,指令执行时间比较短,而且有模拟量模块,基本指令达到27条,步进指令有两条。

3.2 I/O分配输入输出X0:启动按钮Y0:上升指示灯X1:停止按钮Y1:控制电动机M1正转接触器X2:连续开关Y2:控制电动机M1反转接触器X7:电动机单独反转开关Y3:控制电动机M2接触器X6:电动机单独正转开关Y4:料斗下降指示X3:上限行程开关Y5:皮带运输机运行指示X4: 下限行程开关X5:运输带单独运动开关图3-1 I/O接线表3.3 I/O接线图图3-2 I/O接线图第4章PLC设计梯形图4.1 梯形图设计图4-1 梯形图4.2 指令语句表0 LD M8002 26 52 LDI T31 SET S0 27 LD X001 53 AND Y0032 28 SET S0 54 ANI X0013 STL S0 29 55 ORB4 LD X000 30 STL S22 56 OUT Y0035 ANI X001 31 OUT T2 57 OUT Y0056 ANI X001 32 K100 58 OUT T37 SET S20 33 598 34 LD T2 609 STL S20 35 SET S23 61 LD X00010 OUT Y003 36 62 AND X00611 OUT Y005 37 LD X001 63 LDI X00312 OUT T1 38 SET S0 64 AND Y00113 K200 39 65 ANI X00114 40 STL S23 66 ORB15 LD T1 41 OUT Y002 67 OUT Y00116 SET S21 42 OUT Y004 68 OUT Y00017 43 LD X004 69 LD X00018 LD X001 44 SET S0 70 AND X00719 SET S0 45 71 LDI X00420 46 LD X001 72 AND Y00221 STL S21 47 SET S0 73 ANI X00122 OUT Y001 48 74 ORB23 OUT Y000 49 RET 75 OUT Y00224 LD X003 50 LD X000 76 OUT Y00425 SET S22 51 AND X005 77 END图4-2 指令表第5章设计总结通过这次设计实践,我学会了PLC基本的编成方法,对PLC的编程方法和原理也有了更深刻的理解。

基于PLC的装卸料小车控制系统设计毕业设计(论文)

河南工业职业技术学院Henan Polytechnic Institute毕业设计(论文)题目基于PLC的装卸料小车控制系统设计摘要早期装卸料小车电气控制系统多为继电器-接触器组成的复杂系统,随着经济的发展,运料小车不断扩大到各个领域,从手动到自动,逐渐形成了机械化、自动化。

将PLC应用到装卸料小车电气控制系统以其可靠性高、逻辑性能强、体积小、可在线修改控制程序、具有远程通讯联网功能、易于与计算机接口、能对模拟量进行控制、具备高速计数与控制等高性能模块等的优异性能,正在日益取代大量中间继电器、时间继电器、计数继电器等组成的传统继电器-接触器控制系统,在机械、化工、石油、冶金、电力、轻工、电子、纺织、食品、交通等行业得到广泛应用。

PLC应用的深度和广度已经成为一个国家工业先进水平的重要标志之一,只要经过精心的布置安排,PLC能够实现几乎所有目前实际生产中的动作。

本课题要求两台正反转电动机分别控制小车的加料、卸料的动作。

自动装卸线通过PLC控制能够按规定顺序自动完成所要求的所有动作。

本设计课题仅较浅层次的讨论了PLC控制自动装卸线的动作控制过程。

关键词:PLC,控制系统,组态目录前言 (1)第1章绪论 (3)1.1 课题背景 (3)1.2 运料小车控制发展的历程 (4)1.3 PLC的循环扫描工作 (4)第2章设计要求 (5)2.1 控制系统工作原理 (5)2.2 控制要求 (6)2.3 设计步骤 (6)第3章控制系统硬件设计 (7)3.1 主电路图 (7)3.2 主要硬件设备 (7)3. 2.1 PLC的选型 (7)3. 2.1 电动机的选择 (8)3.3 I/O接线图 (9)3.4 I/O地址分配 (10)第4章PLC程序设计 (11)4.1 程序设计 (11)4.1.1 程序梯形图 (11)4.1.2 程序指令语句 (14)第5章系统调试及组态设计 (17)5.1 PLC程序功能调试 (17)5.1.1 PLC与计算机通信设置 (17)5.1.2 计算机与PLC在线连接的建立 (17)5.1.3 下载程序 (17)5.1.4 运行和调试程序 (18)5.2 组态系统设计 (18)5.2.1安装组态王软件 (18)5.2.2 使用组态王 (18)5.2.3 组态画面 (22)结论 (24)谢辞 (1)参考文献. (1)前言随着我国社会经济的迅速发展,人民物质文化生活水平日益提高,随着工业自动化的普及和发展,控制器的需求量逐年增大,为了改变落后的生产状态,缓解日趋紧张的供求关系,我们研究了多功能小车。

课程设计 自动卸料爬斗的的PLC控制

《可编程控制器》课程设计题目:自动卸料爬斗的的PLC控制班级:姓名:学号自动卸料爬斗的PLC控制一、概述有一物料传送系统,能够将传送带送过来的物料提升到一定的高度,并自动翻斗卸料,如图12-79所示。

爬斗由电动机M1拖动,将物料提升到上限后,由行程开关SQ1控制自动翻斗卸料,随后反向下降,到达下限SQ2位置停留20s。

料斗下落到SQ2位置时,同时启动由电动机M2拖动的皮带运输机,向料斗加料,加料工作在20s内完成。

20s后,皮带运输机自动停止工作,料斗又自动上升,如此不断地循环。

二、设计任务和要求设计上料爬斗PLC自动控制装置,该装置满足以下要求:(1)设置单步/连续开关,可以使该系统实现单步和自动循环两种工作方式。

(2)自动循环工作方式时,应按照皮带运输机启动→工作20s爬斗上升→SQ1动作→自动翻斗动作,爬斗下降→皮带运输机启动……顺序连续工作。

按下停止按钮时,料斗可以停在任意位置,启动时可以料斗随意从上升或下降开始运行。

(3)有特定的信号指示灯指示上料爬斗工作在何种工作状态。

(4)要具有必要的电器保护和互锁关联。

三、设计方案提示(1) 料斗上/下的控制即为M1电动机的正、反转,可利用PLC置数(SET)及复位(RST)指令实现,且SQ1、SQ2即为电动机自动正、反转的开关。

控制M1的接触器应该在电器上互锁。

(2) 电动机M2仅为一个方向运行,故用输出Y3控制接触器即可。

(3) 延时20s,采用定时器指令即可。

(4) 本题也可用步进控制指令实现程序控制。

四、可选器材(1)可编程控制器试验台,一台;(2)自动卸料爬斗控制演示装置,一台;(3)手持编程器或计算机,一台;(4)编程电缆,一根;(5)连接导线,若干。

五、参考控制程序六、输入、输出地址及电气接口电路。

1.I/O地址输入输出X0自动运行起动/停止按钮Y0驱动料斗电机上升按钮X1上限开关SQ1 Y1驱动料斗电机下降按钮X2下限开关SQ2 Y2驱动传送带电机运行按钮X3手动电机上升按钮X4手动电机下降按钮X5手动传送带运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、概述有一物料传送系统如下图所示,能够将传送带送过来的物料提升到一定的高度,并自动翻斗卸料,爬斗由电动机m1拖动,将物料提升到上限后,由小车电磁阀YV控制自动翻斗卸料,卸料10秒,随后反向下降,到达下限sq2位置,停留20s。

料斗下落到sq2位置时,同时启动由电动机m2拖动的皮带运输机,向料斗加料,加料工作在20 s内完成。

20 s后,皮带运输机自动停止工作,料斗又自动上升,如此不断地循环。

爬斗送料卸料示意图二、设计任务和要求设计上料爬斗PLC自动控制装置,该装置满足以下要求:⑴设置单动、连续两个开关,可以使该装置实现单步运行或自动循环两种工作方式。

⑵自动循环工作方式时,爬斗应从原位(SQ2)处开始,按照皮带运输机起动→工作20s后爬斗上升→SQ1动作→自动翻斗动作10s→爬斗下降→SQ2动作→皮带运输机起动……顺序连续工作。

按下停止按钮时,料斗立即停止。

⑶单步运行工作方式时,爬斗按照装料、上升、卸料、下降四个动作工作,每按一次单步开关,爬斗执行一个动作,且应在每个动作完成之后自动复位。

⑷有特定的信号指示灯指示爬斗工作在何种状态。

⑸ 要有必要的电气保护和互锁关联。

摘要:上料爬斗是焦化厂及其他工业运料的主要设备之一,广泛应用于冶金、有色金属、煤矿、等行业。

早期上料爬斗电气控制系统多为“继电器—接触器”组成的复杂系统,这种系统存在设计周期长、体积大、成本高等缺陷,几乎无数据处理和通信功能,必须有专人负责操作。

而现代工业设备的自动化越来越多的工厂设备采用PLC、变频器、人机界面自动化器件来控制,因此自动化程度越来越高. 电器控制技术是随着科学技术的不断发展、生产工艺不断提出新的要求而得到迅速发展的。

plc控制能降低人工劳动强度,改善工作环境,减少人身伤害;提高工作效率,降低运行成本,提高管理水平. 它能使整个系统具有连线简单,控制速度快,精度高,稳定性、可靠性和可维护性好,安装、维修和改造方便等优点。

西门子S7-200型PLC即可上述实现题目控制要求。

关键词:PLC、西门子、S7-200、上料爬斗、自动化目录1 绪论……………………………………………………1.1 PLC的定义……………………………………………1.2 PLC的特点……………………………………………1.3 PLC的发展趋势………………………………………2 对控制对象的分析……………………………………2.1 方案的初步设定………………………………………2.2 方案采用的指令………………………………………3 控制系统的硬件配置…………………………………3.1 PLC的机型选择………………………………………3.2 电机M1的正反转控制和电机M2的控制主电路图…3.3 各开关按钮的选择……………………………………3.4 小车自带电磁阀的选择………………………………4 控制系统的软件配置…………………………………4.1 I/0分配表及接线图…………………………………4.2 顺序功能图……………………………………………4.3 梯形图………………………………………………5 输入程序并调试………………………………………结束语参考文献1 绪论在自动化生产线上,有些机械需要按一定的顺序且实现自动往返运动,并且有的还要求在某些位置有一定的时间停留,以满足生产工艺要求。

用PLC实现运料小车自动往返顺序控制,不仅具有程序设计简单、方便、可靠性高等特点,而且程序设计方法多样,便于不同层次设计人员的理解和掌握。

1.1 PLC的定义可编程控制器的定义可编程控制器,简称PLC(Programmable logic Controller),是指以计算机技术为基础的新型工业控制装置。

1.2 PLC的特点1.2.1 可靠性高,抗干扰能力强高可靠性是电气控制设备的关键性能。

PLC由于采用现代大规模集成电路技术,采用严格的生产工艺制造,内部电路采取了先进的抗干扰技术,具有很高的可靠性。

例如三菱公司生产的F系列PLC平均无故障时间高达30万小时。

一些使用冗余CPU的PLC的平均无故障工作时间则更长。

从PLC的机外电路来说,使用PLC构成控制系统,和同等规模的继电接触器系统相比,电气接线及开关接点已减少到数百甚至数千分之一,故障也就大大降低。

1.2.2配套齐全,功能完善适用性强。

PLC发展到今天,已经形成了大、中、小各种规模的系列化产品。

可以用于各种规模的工业控制场合。

除了逻辑处理功能以外,现代PLC大多具有完善的数据运算能力,可用于各种数字控制领域。

近年来PLC的功能单元大量涌现,使PLC渗透到了位置控制、温度控制、CNC等各种工业控制中。

加上PLC通信能力的增强及人机界面技术的发展,使用PLC组成各种控制系统变得非常容易。

1.2.3 系统的设计、建造工作量小,维护方便,容易改造PLC用存储逻辑代替接线逻辑,大大减少了控制设备外部的接线,使控制系统设计及建造的周期大为缩短,同时维护也变得容易起来。

更重要的是使同一设备经过改变程序改变生产过程成为可能。

这很适合多品种、小批量的生产场合。

1.3 PLC的发展趋势:1.3.1 向高速度、大容量方向发展为了提高PLC的处理能力,要求PLC具有更好的响应速度和更大的存储量。

目前,有的PLC的扫描速度可达0.1ms/k步左右。

PLC的扫描速度已成为很重要的一个性能指标。

在存储容量方面,有的PLC最高可达几十兆字节。

为了扩大存储容量,有的公司已使用了磁泡存储器或硬盘。

1.3.2 向超大型、超小型两个方向发展当前中小型PLC比较多,为了适应市场的多种需要,今后PLC要向多品种方向发展,特别是向超大型和超小型两个方向发展。

现已有I/O点数达14336点的超大型PLC,其使用32位微处理器,多CPU并行工作和大容量存储器,功能强。

小型PLC由整体结构向小型模块化结构发展,使配置更加灵活。

1.3.3 PLC大力开发智能模块,加强联网通信能力为满足各种自动化控制系统的要求,近年来不断开发出许多功能模块,如高速计数模块、温度控制模块、远程I/O模块、通信和人机接口模块等。

这些带CPU和存储器的智能I/O模块,既扩展了PLC功能,又使用灵活方便,扩大了PLC 应用范围。

2 对控制对象的分析2.1 方案的初步设定通过对设计任务和要求进行分析,该控制系统需要输入5点:一个单步开关(初步设定为SB2)、一个连续开关(初步设定为SB3)、两个行程开关(上限行程开关SQ1和下限行程开关SQ2)、一个停止按钮(初步设定为SB1)。

输出5点:PLC运行指示灯(初步设定为L1)、控制电机M2接触器(初步设定为KM3)和皮带运输机指示灯(初步设定为L2)、卸料电磁阀(初步设定为YV)、控制M1正转接触器KM1(初步设定为KM1)和料斗上升指示灯(初步设定为L3)、控制M1反转接触器(初步设定为KM2)。

料斗上/下的控制可由三相异步电机M1的正反转来拖动,且SQ1、SQ2即为电机自动正、反转的开关,电机正转延迟时间设定为爬斗装料时间即皮带运输机工作时间(电机M2工作时间),时间为20秒,电机反转延迟时间设定为爬斗卸料时间,为10秒,控制M1的接触器(初步设定为KM1和KM2)在电器上互锁。

电机M2仅为一个方向运行,控制M2的接触器初步设定为KM3。

2.2 方案采用的指令(1)单步运行工作方式时,可采用比较触点指令与置位复位指令。

(2)自动循环工作方式时,采用基本指令组合即可实现控制。

(3)延时20秒和10秒,采用定时器指令即可。

3 控制系统的硬件配置3.1 PLC的机型选择3.1.1 I/O点数统计输入5点(SB1SB2SB3SQ1SQ2),输出5点(L1、KM3和L2、YV、KM1和L3、KM2)。

3.1.2 估算PLC用户程序长度为I/O总点数的(10~20)倍,大约135个字节,选用S7—200CPU222AC/DC 继电器输出的PLC即能满足要求。

3.2 电机M1的正反转控制和电机M2的控制主电路图电机M1的正反转控制主电路图电机M2的控制主电路图3.3 各开关按钮的选择3.3.1 单步开关SB2与连续开关SB3的选择单步开关和连续开关用常开的按钮点动开关,按动键帽使开关触头接通或断开。

3.3.2 停止按钮SB1的选择停止按钮选择常闭按钮开关,通过按动键帽,使开关触头接通或断开。

3.3.3行程开关SQ1、SQ2的选择选择直动式常开触点的行程开关,将行程开关安装在上、下限位置,当装于爬斗上的运动部件上的模块撞击行程开关时,行程开关的触点动作,实现电路的切换。

3.3.4 小车自带电磁阀的选择选择直动式电磁阀即可,通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,关闭。

4 控制系统的软件配置S7-200CPU222单机集成8输入/6输出共14个数字量I/O点,选用AC/DC继电器输出的主机,构成一个独立的单机控制系统,该系统完全能满足上述控制要求。

4.1 I/0分配表及接线图I/0分配表接线图4.2 顺序功能图4.3 梯形图5 输入程序并调试将程序输入到编程软件中,经调试之后并无问题。

结束语【1】在知识获得上,通过此次设计,我学会了如何收集整理有关资料,分析和研究,综合运用所学专业知识,懂得了撰写课程设计的一般步骤。

【2】在能力培养上,我懂得了如何完成任务书规定的设计课题的全部内容,学会分析问题、查阅资料、手册、绘图、熟悉各种标准、文字表达以及综合解决实际问题。

【3】在思想教育上,课程设计培养了我实事求是的精神和理论联系实际的工作方法,以及树立积极创新的敬业精神。

参考文献【1】吴中俊、黄永红等编著《可编程序控制器原理及应用》(机械工业出版社)。

【2】郁汉琪等编著《机床电器及可编程控制器实验、课程设计指导书》(高等教育出版社)。
