【高中物理DIS通用实验】实验18：动量定理(变力)
1.23 变力作用下的动量定理
1.23 变力作用下的动量定理
◆实验器材
朗威®DISLab数据采集器、传感器、光电门传感器、多用力学轨道、轨道小车、挡光片，计算机。
◆实验装置
如图1
◆实验操作
1、在小车上安装“I”型挡光片（本次实验所用挡光片的宽度为0.020m）并在其前端安装弹性碰圈，用天平称出小车的总质量m（kg）。
2、将光电门传感器和力传感器分别接入数据采集器的第一、二通道，将光电门传感器用支架固定在轨道的一侧。
3、将力传感器通过力学轨道上的固定柱固定在轨道上，调整其高度使测钩与弹簧圈的触碰点刚好位于测钩中心线上。
4、点击教材专用软件主界面上的实验条目“变力作用下的动量定理”，打开该软件。
5、在界面相应位置输入小车的质量及挡光片的宽度，点击“开始记录”，推动小车通过光电门传感器后与力传感器的测钩碰撞，经反弹后又通过光电门传感器，系统自动计算出碰撞前后的动量并显示受力过程图线（图2）。
6、点击“面积值（冲量I）”，选择小车与力传感器碰撞过程中的F-t图线，即可得到相应的面积值（图3）。
7、比较动量变化与面积值（冲量）之间的大小，总结变力冲量与动量变化的关系。
变力作用下动量定理的实验验证
实验研究教•学参考第50卷第1期2021年1月变力作用下动量定理的实验验证金伟(兰州市第六十三中学甘肃兰州 730060)文章编号：l〇〇2-218X ( 2021)01-0062-01动量定理在解决冲击、碰撞等问题时要比牛顿第 二定律方便得多，但由于这类问题中力的作用时间极 短且作用力随时间发生着显著的变化，因而研究者很 少从实验角度验证动量定理。
借助苏威尔数字化实 验系统（力传感器、数据采集器、计算机），可以巧妙地 测量冲击问题中力的作用时间及对应力的大小，以验 证动量定理。
一、动量定理的实验验证1. 实验原理物体所受合外力的冲量等于物体在这个过程中 动量的改变，即动量定理。
2. 实验器材力传感器、数据采集器、钩码、计算机、托盘天平、 细绳、直尺、铁架台。
3. 运动过程的选取与分析用一条细绳悬挂一个钩码，把钩码拿到〇处，无初速度释放，钩码下落后会上下往复运动几次，最终静止。
研究细绳首次被拉直到钩码速度第一次减小为零的过程，如图1所示。
/////////"/，/////////////初态:细绳首次拉直瞬间<,F人…卜末态:钩码速度第一►次减小为零瞬间m g从初态至末态经历的时间为/图1以竖直向上为正方向，若从细绳首次被拉直到钩 码速度第一次减小为零（此时细绳中的拉力最大）经 历的时间为f，该过程钩码受到拉力F 和重力m g 的 作用，则钩码所受合外力的冲量=在这一过程中，钩码动量的改变量为Ap = 0 —m i — v ') = m v =m为钩码做自由落体运动的位移，即绳长。
若钩码所受合外力的冲量近似等于钩码动量 的改变量A /)，则动量定理成立。
需要测量的物理量及测量工具:拉力F 由力传感 器测得，拉力作用时间？由苏威尔数字化实验系统采 集并通过分析筛选得到.钩码和挂钩的总质量w 由 托盘天平测得，绳长i 由直尺测得，g 为当地的重力 加速度。
中图分类号：G 632.42 文献标识码：B4. 实验过程(1) 参考图2安装实验器材，之后将力传感器校 准，并把苏威尔数字化实验 系统的工作时间设置为5 s、采集数据的时间间隔设置 为 1. 25 m s 。
高中物理 动量定理
动量定理的适用条件
•无论物体所受力是恒力还是变力 •无论各个力的作用时间是否一致 •无论轨迹是直线还是曲线
退 回
动量定理的理解
• 1.动量定理是研究冲量和动量变化之间的规律。冲量 的效果是改变受力物体的动量，因此动量定理是一个 关于过程的规律。在此过程中，冲量的大小总等于动 量增量的大小；冲量的方向总跟动量增量的方向一致。
的方向与所选的正方向相反，即力的方
向与垒球飞回的方向相同。
退
回
例2:用0.5kg的 铁锤钉钉子打 击时铁锤的速 度为4m/s打击 后铁锤的速度 变为零设打击 时间为0.01s。
a:不计铁锤的重量，铁锤的重量的平均作用力是
多大? b:考虑铁锤的重量铁锤的重量的平均作用力
是多大?
退
继
回
续
解 :(a)
的作用力
退 回
码码头头
蛋碎瓦全？？ 瓦碎蛋全？？
瓦碎蛋全 ! ! !
应用举例
1、鸡蛋掉在海绵垫上不易破，而掉在水泥地 面面上易破，试用动量定理进行定性解释
2、垒球运动中，接球人一定要戴上弹性粗皮 手手套，并且在接球时，手往后撤，为什 么么？
3、母鸡撞坏汽车、小鸟撞毁飞机的原因解释
例题 : 一个质量为0.18kg的球，以25m/s的水
平速度飞向球棒（图7-8）,被球棒打击后，反 向水平飞回速度的大小为45m/s。设球棒与球 的作用时间为0.01s, 球棒对垒球的平均作用力 有多大？
退
继
回
续
分析:
球棒对球的作用力是变力，力的作用时
间很短。在这个短时间内，力的大小先 是急剧地增大，然后又急剧地减小为零 。 在冲击、碰撞一类问题中相互作用的时 间很短，力的变化都具有这个特点。动 量定理适用于变力，因此可以用动量定 理 求球棒对球的平均作用力。由题中所 给的量可以算出球的初动量和末动量， 由动量定理即可求出垒球所受的平均 作用力。

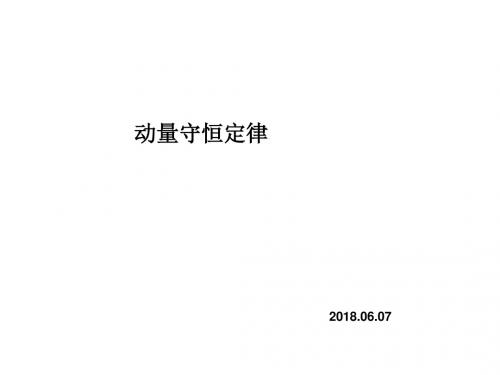

聢鏂版巿璇--锷ㄩ噺瀹堟亽瀹氩緥2017.06.07
