第三届“江苏技能状元”大赛 电气装置项目(学生组)(学生组)样题

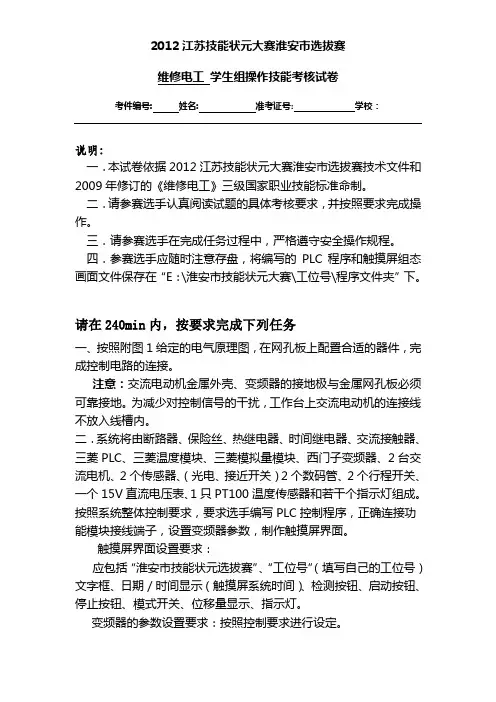

维修电工学生组技能试卷
考件编号: 姓名: 准考证号:学校：说明：一．本试卷依据2012江苏技能状元大赛淮安市选拔赛技术文件和2009年修订的《维修电工》三级国家职业技能标准命制。
二．请参赛选手认真阅读试题的具体考核要求，并按照要求完成操作。
三．请参赛选手在完成任务过程中，严格遵守安全操作规程。
四．参赛选手应随时注意存盘，将编写的PLC程序和触摸屏组态画面文件保存在“E：\淮安市技能状元大赛\工位号\程序文件夹”下。
请在240min内，按要求完成下列任务一、按照附图1给定的电气原理图，在网孔板上配置合适的器件，完成控制电路的连接。
注意：交流电动机金属外壳、变频器的接地极与金属网孔板必须可靠接地。
为减少对控制信号的干扰，工作台上交流电动机的连接线不放入线槽内。
二．系统将由断路器、保险丝、热继电器、时间继电器、交流接触器、三菱PLC、三菱温度模块、三菱模拟量模块、西门子变频器、2台交流电机、2个传感器、（光电、接近开关）2个数码管、2个行程开关、一个15V直流电压表、1只PT100温度传感器和若干个指示灯组成。
按照系统整体控制要求，要求选手编写PLC控制程序，正确连接功能模块接线端子，设置变频器参数，制作触摸屏界面。
触摸屏界面设置要求：应包括“淮安市技能状元选拔赛”、“工位号”（填写自己的工位号）文字框、日期／时间显示（触摸屏系统时间）、检测按钮、启动按钮、停止按钮、模式开关、位移量显示、指示灯。
变频器的参数设置要求：按照控制要求进行设定。
考件编号: 姓名: 准考证号:学校：系统整体控制要求一、部件的初始位置系统启动前，有关部件必须在规定的位置，这些位置称作初始位置。
有关部件的初始位置是：接近开关传感器KK1、光电传感器S1工作在无料检测状态，温度传感器PT100放在常温环境下，行程开关SQ2、SQ3断开，15V直流电压表在初始位置上，主传送带电机M1、加工电机M2不转动。
初次上电时，若上述部件都在初始位置，指示灯ＨＬ３灯亮，表示设备各部件在初始位置。
江苏省技能状元大赛

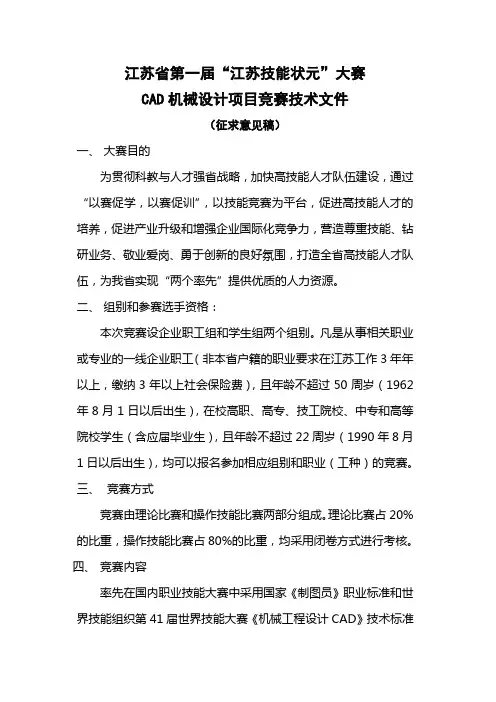

江苏省第一届“江苏技能状元”大赛CAD机械设计项目竞赛技术文件（征求意见稿）一、大赛目的为贯彻科教与人才强省战略，加快高技能人才队伍建设，通过“以赛促学，以赛促训”，以技能竞赛为平台，促进高技能人才的培养，促进产业升级和增强企业国际化竞争力，营造尊重技能、钻研业务、敬业爱岗、勇于创新的良好氛围，打造全省高技能人才队伍，为我省实现“两个率先”提供优质的人力资源。
二、组别和参赛选手资格：本次竞赛设企业职工组和学生组两个组别。
凡是从事相关职业或专业的一线企业职工（非本省户籍的职业要求在江苏工作3年年以上，缴纳3年以上社会保险费），且年龄不超过50周岁（1962年8月1日以后出生），在校高职、高专、技工院校、中专和高等院校学生（含应届毕业生），且年龄不超过22周岁（1990年8月1日以后出生），均可以报名参加相应组别和职业（工种）的竞赛。
三、竞赛方式竞赛由理论比赛和操作技能比赛两部分组成。
理论比赛占20%的比重，操作技能比赛占80%的比重，均采用闭卷方式进行考核。
四、竞赛内容率先在国内职业技能大赛中采用国家《制图员》职业标准和世界技能组织第41届世界技能大赛《机械工程设计CAD》技术标准相结合的方式开发竞赛试题。
职工组和学生组理论竞赛采用一样的试题和评分标准。
学生组绘图技能应至少达到国家职业标准《绘图员》高级工要求。
职工组绘图技能应至少达到国家职业标准《绘图员》技师的要求。
职工组技能竞赛试题的难度和工作量均超过学生组。
（一）理论知识竞赛范围比重、类型1、试题范围与配分比重以通用机械产品设计与加工知识为主，行业相关（如航空航天、汽车、医疗、能源）专门知识为辅。
详见第五部分.2、试题类型采用单选题（4选1）和填空题的命题形式。
（参赛选手自带答题用2B铅笔、橡皮、钢笔或水笔）3、竞赛时间竞赛时间为60分钟。
4、命题方式专家命题与题库相结合。
（二）实际操作竞赛试题形式、技能要求、考核时间、参考样题1、实际操作试题形式由2个独立模块组成的，每个模块考3小时，共6小时实操时间。
江苏省第三届状元杯综合布线项目样题
第三届江苏省技能状元大赛信息网络布线项目样题参赛选手入场和结束注意事项第1．参赛选手按比赛工位号进入竞赛工位（后称赛位），并能够明示自己的赛位号，接受裁判组检，查，禁止进入其它赛位。
比赛期间选手不再变更赛位，比赛在同一个赛位进行。
第2. 参赛选手进入赛位后，不能私自开始进行操作比赛，首先仔细检查竞赛设备和器材是否齐全和完整，设备性能是否正常，然后填写赛位器材确认表。
如果发现问题请举手联系裁判，裁判组及时解决选手发现的问题，保证竞赛公平公正的顺利进行。
第3. 赛位检查完毕并且提交器材确认表后，全体参赛选手统一站立在赛位外边，裁判长宣布竞赛开始，吹响比赛哨音后再次进入赛位开始正式比赛。
第4. 竞赛结束前5分钟，选手检查和完善竞赛任务，整理工具和清洁场地。
第5. 竞赛结束时，裁判长吹响哨音宣布竞赛结束，全体选手离开赛位，并且站立在赛位外边，等待裁判长宣布后统一离开竞赛场地。
第6. 比赛题目由一名选手独立完成，比赛过程中不允许相互交流。
第2页FD操作台（1）BD（2）（3）（4）住宅箱（5）（6）图1 竞赛工位立体示意图根据竞赛工位立体示意图（图1）所示，请选手注意下列规定：1)BD模拟建筑物子系统网络配线机柜。
2)FD1使用1个9U壁挂机柜，模拟建筑物的楼层管理间机柜。
3)住宅信息箱使用1个9寸壁挂机柜。
4)双口示意的面板内安装信息模块。
5)表示双口面板。
6)表示光纤面板。
7)表示TV面板。
8)表示Φ20PVC线管。
9)表示20 PVC线槽或40PVC线槽。
竞赛工作任务一：建筑物网络布线系统（上午3小时完成）总分300分请认真研读图纸和技术要求，特别注意工作任务的种类、缆线长度、路由和端接位置、合理规范理线、现场管理等，请规范安装，优先保证质量，在规定时间内完成竞赛任务。
（1）1A、1B、1C、1D、1E配线架安装（15分）按照图2所示位置，在网络配线端接实训装置上安装1A、1B、1C、1D，1E配线架,要求安装位置正确，横平竖直，安装牢固，没有松动，螺丝两边安装垫片。
第三届状元赛电子技术项目技术文件
第三届“江苏技能状元”大赛技术文件电子技术一、竞赛内容电子技术竞赛内容参照世界技能大赛相关技术要求，结合教学实际情况制定，高级别涵盖低级别要求。
（一）竞赛内容与要求1、硬件设计利用EDA工具(Altium软件)，根据项目任务书的要求，以及提供的参考设计，完成一个电路原理的设计。
并根据现场提供的实物，完成电路板设计。
2、电子产品装配与调试根据现场提供的电路板、元器件以及产品说明，按照项目任务书的要求，完成焊接装配，并调试、测试、记录。
3、电子产品故障排除现场提供的一个电路板应有规定的特性指标，但是有两个故障，根据产品说明，找到并排除，填写排故报告。
4、嵌入软件设计根据现场提供的电路板、产品说明和项目任务书的要求，在基于keil C的环境下，借助仿真工具，在参考设计的基础上，完成嵌入软件的设计，实现指定的功能和指标。
处理器芯片采用C8051F系列8位单片机。
（二）竞赛时间技能竞赛时间为6小时。
（三）命题方式专家命题。
提前一个月公布样题、硬件设计及嵌入软件设计所使用的关键元器件、开发工具。
二、竞赛场地与设备（一）竞赛场地1、竞赛工位：每个工位占地不少于200cm×100cm，实训台1张、且标明工位号，工作电脑1台、凳子1张。
2、赛场每工位提供独立控制并带有漏电保护装置的220V单相交流电源，供电系统有必要的安全保护措施及断电应急措施。
（二）赛场设备(每工位)见表1。
表1 设备配置（三）赛场提供的竞赛器材1、按工作任务书要求提供的电子产品所需元器件；2、电路板；3、连接导线、焊锡等器材；4、静电手环。
（四）选手自带工具1、电子产品装配及焊接工具、焊锡、助焊剂等；2、数字万用表；3、直尺、游标卡尺、文具用品。
注：选手自带的物品中不能有参赛选手和学校的任何标志。
三、成绩评定（一）硬件设计模块根据选手提供的设计文件进行评分。
多个裁判独立评分，得分进行综合。
（二）电子产品装配与调试、故障排除模块根据赛件和答卷进行评分。
2022年江苏省电气安装与维修大赛样题图纸(中职)
2022年江苏省电气安装与维修大赛样题图纸（中职）供配电系统图1.电源配电箱DT864-4kwhRV-4某0.75HG1-32/30BV-4某2.5DZ47-63/D203PDZ47LE-32/D10n1BV-5某2.5CTL1L2L3DZ47LE-32/C20动力L1n2BV-3某2.5PC照明干线系统图设备外引入电源三相电源指示BV-5某2.5CT电气控制箱BV-3某2.5PC电源配电箱照明配电箱DZ47LE-32/C10DZ47LE-32/C16DZ4763/C6WL3BV-2某1.5PCWL2BV-3某1.5PC插座2.照明配电箱DZ47LE-32/C10WL1BV-3某2.5PR空调插座照明DZ4763/C6WL4BV-2某1.5PR备用3.电气控制箱详见某某设备电气控制原理图供配电系统图说明：电源配电箱进线使用赛场提供的五芯护套线，并按规范和要求走线固定。
图号比例001设计制图电气安装与维修赛项专家组WL3331某20W某FLC1某9W某FLC①④照明平面图1说明：此图为俯视图，图中①、④位置同图005的①、④位置图号比例002设计制图电气安装与维修赛项专家组WL2WL1插座(10A）空调插座(16A）①④说明：此图为俯视图，图中①、④位置同图005的①、④位置。
照明平面图2设计制图图号比例003电气安装与维修赛项专家组D荧光灯节能灯图例梁或立柱ABC电源配电箱（450某520）照明配电箱(360某250)空调插座电气控制箱（500某700）开关1开关2分线盒传感器模块（430某225）插座步进电机模块（410某210）电机组及支架（750某210）①②③④电气设备与器件安装位置示意图设计制图图号比例说明：1.此图为设备左、右侧及顶部展开后的主视图，A、B、C、D面分别对应设备左侧、正面、右侧和顶部钢质多孔板制成的安装面；2.实际安装位置与标注尺寸允许有±5mm 误差，带某号的为参考尺寸，可自行调整以满足实际安装为主。
2022江苏机电一体化技能竞赛模拟题高职学生组
2022江苏机电一体化技能竞赛模拟题高职学生组20*X职业院校技能大赛电工电子技术技能比赛机电一体化装置安装与除错（高职学生组）工作任务书江苏•XX20xx年xx月说明：一、本试卷依据20xx'江苏省职业学校技能大赛电工电子类实施方案的要求和2001年颁布的《维修电工高阶》国家职业标準命制；二、请参赛选手仔细阅读试题的具体考核要求，并按要求完成操作或进行笔答；三、操作技能竞赛时要遵守考场纪律，服从赛场治理人员指挥，以保证竞赛安全顺利进行。
一、竞赛装置及工艺过程描述yl-335b自动生产线由供料、输送、装配、加工和分拣等5个工作站组成，各工作站均设定一台pic承担其掌握任务，各pic之间通过rs485序列通讯的方式实现互连，构成分散式的掌握系统。
系统主令工作讯号由连线到输送站pic的触控一、竞赛装置及工艺过程描述yl-335b自动化生产线由供料、装配、加工、分拣和输送等5个工作站组成，各工作站均设定一台plc承担其掌握任务，plc之间通过rs485序列通讯的方式实现互连，构成分散式的掌握系统。
系统主令工作讯号由连线到装配站plc的触控式萤幕人机介面供应,整个系统的主要工作状态除了在人机介面上显示外，系统全线执行状态下尚须由安装在装配单元的棒式警示灯来显示相关状态:1）系统上电后黄色指示系统待机;2）系统启动后绿色指示系统执行;3）系统执行过程中假如出现暂停/急停时要增加红灯闪亮;4）系统报警时三个灯同时亮。
（具体要求见后面内容）。
自动生产线的工作目标是：对一批金属或白色塑料或黑色塑料工件进行嵌入零件装配和压紧加工，然后按规格要求分拣成品。
二、自动生产线装置机械部件安装1、完成yl-335b自动生产线的供料、装配、加工和分拣单元的局部装配工作，并安装在yl-335b的工作桌面上。
yl-335b自动生产线各工作单元装置局部的安装位置如图1所示。
图中，长度单位为毫米。
图1yl-335b自动生产线装置俯检视2、各工作单元装置侧局部的装配要求如下：(1)供料、加工单元装置侧局部的装配工作已经完成，请完成各单元在装置檯面上的定位工作。
2014江苏状元赛状元大赛数车评分表-学生
第一届江苏技能状元大赛
数控车项目评分表(学生组)
考试要求：1、总分273分。
2、不得用砂布及锉刀等修饰表面，否则表面粗糙度全扣。
），长度（±0.15），
3、未注公差尺寸按未注尺寸公差为：外径（+0 -0.15）,内径（+0.15
角度按（±30’）加工。
考件编号：
一、件一
1.主要尺寸评分表（合计：39分）
2.次要尺寸评分表（合计：11分）
3.表面粗糙度评分表（合计：11分）
评分标准：表面粗糙度降一级得一半分，降二级不得分
4.特征评分表（合计：9分）
二、件二
5.主要尺寸评分表（合计：49分）
6.次要尺寸评分表（合计：6分）
7.表面粗糙度评分表（合计：14分）
评分标准：表面粗糙度降一级得一半分，降二级不得分
8.特征评分表（合计：9分）
三、件三
9.主要尺寸评分表（合计：28分）
10.次要尺寸评分表（合计：5分）
11.表面粗糙度评分表（合计：10分）
评分标准：表面粗糙度降一级得一半分，降二级不得分
12.特征评分表（合计：9分）
四、件四
13.主要尺寸评分表（合计：26分）
14.次要尺寸评分表（合计：4分）
15.表面粗糙度评分表（合计：8分）
评分标准：表面粗糙度降一级得一半分，降二级不得分
16.特征评分表（合计：7分）
五、装配
17.装配评分表（合计：28分）。
第六届江苏技能状元大赛工业机械样题
第六届江苏技能状元大赛工业机械项目样题（学生组）2022年3月说明1.本项目由三个模块组成，竞赛时间共计420分钟（7小时），参赛选手应根据赛程安排在规定时间内完成比赛任务。
2.参赛选手在整个竞赛期间必须穿工作服、安全鞋并佩戴防护眼镜（选手自备）。
3.参赛选手首先按要求在试卷上填写场次、工位号等信息，不要在试卷上乱写乱画。
4．参赛选手如果对试卷内容有疑问，应当先举手示意，等待裁判人员前来处理。
5．选手在竞赛过程中应遵守竞赛规则和安全操作规程；如有违反按照相关规定处理而被裁判暂停竞赛，暂停的时间不作补时依据。
6.选手在竞赛过程中上厕所、喝水等原因所占用的时间不作补时。
7.在竞赛过程中需要注意和处理制件的锋利边缘，以免受伤。
8.选手在得到竞赛结束的指令后，应立即停止操作。
9.选手在竞赛过程中违反操作规程导致损坏设备或人员伤害，扣除该模块总成绩1～10分；选手出现装配过程中导致零件或部件缺陷，一件扣除总分0.5-3分。
10.出现未尽事宜，由现场裁判投票决定。
模块一：机械传动装配与调试样题一、任务描述背景：某工业装备须重新构建一个机械传动系统，前期已完成部分工作，现要求你根据装配图要求及提供的参数对传动机构进行相应计算后，确定合适的装配工艺，选择正确的零部件，完成机构的布局安装，电机为顺时针旋转（面对电机轴）,对蜗轮蜗杆传动、直齿轮传动、锥齿轮传动、斜齿轮传动、链传动、带传动以及主轴转动等进行检测与调整并达到任务所要求的装配精度；对机构传动进行理论计算，并检测是否合格。
二、任务要求（一）装配图及要求1.如图1-2、图1-3所示为机械传动系统装配图2.螺栓的拧紧力矩如下表所示要求。
（二）装配前准备工作装配前准备工作主要是检查电源，检查零部件、工量具、材料等工作，具体要求如下：1.检查电源(电源插座处于分离状态，总开关处于关闭状态)，为装配工作做好准备；2.检查工量具，合理摆放为装配工作做好准备；3.检查零部件，对工作台及一些关键零件进行清理清洗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A1
600
500
A2
B
400
S1
S2
S3
SB1
SB2
4
SB3
300
S1-S3 = 开关
P1-P3 = 插座
L1-L2 = 白炽灯
A1 = 控制配电箱
A2 = 照明配电箱
B
200
5
5
5
100
0
3 4
100
4
参考线
200
300
11
1
400
500
SQ1
7 7
6
7
6
SQ2
600
7
7
6
700
800
P1
P2
P3
第三届江苏技能状元大赛 电气装置项目（学生组）样题
D
D
模块：模块1 电气设备安装
比例：1:20
日期：2016年3月25日 纸张： A3
绘图人：
电气装置项目技术工作组
图号：
WSC2016_模块1_01
描述： 模块1
版本：XX
页码：1
施工布局图
Appd:
Sign:
1
2
3
4
5
6
1
2
A F2
-X1
3
S1
PP
F9
6 A
B
LOGO 电源
C
C
～
注：直流电源中24V用红色，0V用黑色。
电动机M1 额定电流：0.8A
第三届江苏技能状元大赛 电气装置项目（学生组）样题
D
D
模块：模块1 电气设备安装
比例：1:20
日期：2016年3月25日 纸张： A3
号：
WSC2016_模块1_03
PE
8
C
第三届江苏技能状元大赛 电气装置项目（学生组）样题
D
D
模块：模块1 电气设备安装
比例：1:20
日期：2016年3月25日 纸张： A3
绘图人：
电气装置项目技术工作组
图号：
WSC2016_模块1_02
描述： 模块1
版本：
页码：2
照明线路
Appd:
Sign:
1
2
3
4
5
6
1
2
3
A F8
F7
B
4
5
描述： 模块1
版本：
页码：3
电动机线路
Appd:
Sign:
1
2
3
4
5
6
900
C
1000
电源
电机
A2箱布局图 C
300 200 100 0 100 200 300
800 700 600 500 400 300 200 100 0 100 200 300 400 500 600 700 800
300 200 100 0 100 200 300
端子排排列
说明：1、网格尺寸 = 100mm 2、A1箱下出线孔需选手开孔。 3、A1箱控制板使用镀锌板，选手自己确定布局安装。
B
S2
PP
-X1 1
-X1
-X1
2
PE
X1
L1
X2
电源由A1箱引入
-X1
4
C
3
4
5
6
A
F3
F4
F5
F6
-X1
5
B1
1
57
S3
KT
KM
KM
B2
2
68
B
-X1
6
-X1
7
-X1
9 10
-X1
11 12
-X1
13 14
A1
A1
X1
KT
KM
L2
A2
A2
X2
5[sec]
P1
P2
P3
-X1
10A
PE
10A
PE
16A
1
2
3
4
5
6
参考线
A
参考线
1 = PVC线管 20mm
A
2 = PVC线管 16mm
3 = PVC 软管20mm
4 = PVC线槽60×40mm
5 = PVC线槽40×20mm
参考线
6 = 金属网格桥架100×50mm
7 = PVC电缆
1000 900
L1
L2
H1
H2
H4
H3
H5
800
33
2
700
2
