故障判断方法

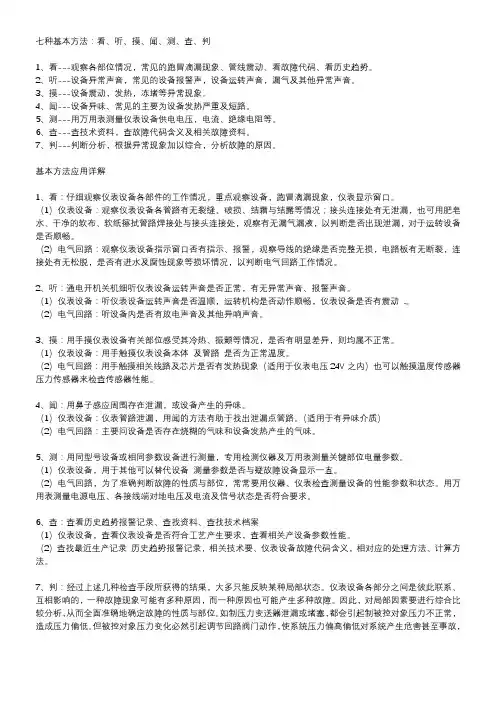

仪表故障判断七种基本方法
七种基本方法：看、听、摸、闻、测、查、判1、看---观察各部位情况，常见的跑冒滴漏现象、管线震动、看故障代码、看历史趋势。
2、听---设备异常声音，常见的设备报警声，设备运转声音，漏气及其他异常声音。
3、摸---设备震动，发热，冻堵等异常现象。
4、闻---设备异味、常见的主要为设备发热严重及短路。
5、测---用万用表测量仪表设备供电电压，电流、绝缘电阻等。
6、查---查技术资料，查故障代码含义及相关故障资料。
7、判---判断分析，根据异常现象加以综合，分析故障的原因。
基本方法应用详解1、看：仔细观察仪表设备各部件的工作情况，重点观察设备，跑冒滴漏现象，仪表显示窗口。
（1）仪表设备：观察仪表设备各管路有无裂缝、破损、结霜与结露等情况；接头连接处有无泄漏，也可用肥皂水、干净的软布、软纸擦拭管路焊接处与接头连接处，观察有无漏气漏液，以判断是否出现泄漏，对于运转设备是否顺畅。
（2）电气回路：观察仪表设备指示窗口否有指示、报警，观察导线的绝缘是否完整无损，电路板有无断裂，连接处有无松脱，是否有进水及腐蚀现象等损坏情况，以判断电气回路工作情况。
2、听：通电开机关机细听仪表设备运转声音是否正常，有无异常声音、报警声音。
（1）仪表设备：听仪表设备运转声音是否温顺，运转机构是否动作顺畅，仪表设备是否有震动 .。
（2）电气回路：听设备内是否有放电声音及其他异响声音。
3、摸：用手摸仪表设备有关部位感受其冷热、振颤等情况，是否有明显差异，则均属不正常。
（1）仪表设备：用手触摸仪表设备本体及管路是否为正常温度。
（2）电气回路：用手触摸相关线路及芯片是否有发热现象（适用于仪表电压24V之内）也可以触摸温度传感器压力传感器来检查传感器性能。
4、闻：用鼻子感应周围存在泄漏，或设备产生的异味。
（1）仪表设备：仪表管路泄漏，用闻的方法有助于找出泄漏点管路。
（适用于有异味介质）（2）电气回路：主要问设备是否存在烧糊的气味和设备发热产生的气味。
电路故障的判断方法
电路故障的判断方法
判断电路故障的方法可以包括以下几个方面：
1. 观察：仔细观察电路是否有烧焦、烟雾、异响等异常情况，检查电路元件是否松动、过热或破损。
2. 测试电压：使用电压表测量各个关键点之间的电压，比较实际测量值与设计值之间的差异。
3. 测试电流：使用电流表测量电路中的电流，比较实际测量值与设计值之间的差异。
如果电流值异常高或为零，可能意味着电路存在故障。
4. 故障排除法：根据电路的结构和原理，逐一排除可能存在故障的部分。
例如，可以通过断开电路中的连接点来确定故障是否在该部分。
5. 多重对比法：将正常工作的电路与故障的电路进行对比，逐一比较各个元件和连接的差异，找出可能存在故障的部分。
6. 使用仪器设备：如示波器、信号发生器、频谱仪等来对电路进行详细的测量和分析，以确定故障位置。
需要注意的是，判断电路故障需要具备一定的专业知识和经验，对于不熟悉的人
来说，最好由专业人士进行检修和维修。
此外，也要确保在进行任何操作之前，电路中的电源已经断开，并且按照安全操作规程进行操作。
电气设备故障判断及处理方法
电气设备故障判断及处理方法一、故障判断方法1.观察法：对于一些表面故障，通过直接观察可以判断出故障现象，例如熔断器熔断、电气设备烧坏等。
观察法适用于一些明显的、可以直接观察到的故障。
2.检测法：通过仪器设备对电气设备进行检测，判断设备是否存在故障。
常用的检测仪器包括电压表、电流表、电阻表等。
通过对电流、电压、电阻等参数的测量，可以判断设备是否正常工作。
3.比对法：将故障设备与正常设备进行对比，找出故障所在。
比对法适用于故障设备与正常设备之间存在较大差别的情况。
二、故障处理方法1.断电：在发生故障时，第一步是要及时切断电源，防止进一步的事故发生。
切断电源可以通过手动拉闸、拉下开关等方式进行。
2.故障复位：对于一些简单的故障，可以通过复位电气设备来解决。
例如，当熔断器熔断时，将熔断器更换为新的，即可解决问题。
3.更换元件：对于一些损坏的元件，需要及时更换。
例如，当电动机损坏时，需要将损坏的电动机更换为新的。
4.修理设备：对于一些简单的故障，可以通过修理设备来解决。
修理设备包括清洗设备、拧紧接线等操作。
5.请求专业人士帮助：对于一些复杂的故障，需要请求专业人士的帮助。
专业人士可以通过对设备进行全面的检测和分析，找出故障原因，并采取相应的措施进行修复。
三、故障预防方法1.定期检查设备：定期对电气设备进行检查，查找潜在的故障隐患。
检查内容包括观察设备有无异常现象、测量电流、电压等参数、检查设备的接线是否松动等。
2.增加设备保护措施：在设计电气系统时，应增加相应的保护措施，例如设置熔断器、过载保护器、隔离开关等，以保护设备不受外界因素的影响。
3.做好设备维护保养：定期对设备进行维护保养，包括清洁设备、润滑设备、紧固接线等。
维护保养能够有效地延长设备的寿命，减少故障的发生。
4.增强员工的安全意识：培养员工的安全意识，加强员工的电气安全知识培训，使员工能够正确、及时地判断和处理电气设备故障。
总结：电气设备故障的判断及处理方法对于保障设备的安全运行十分重要。

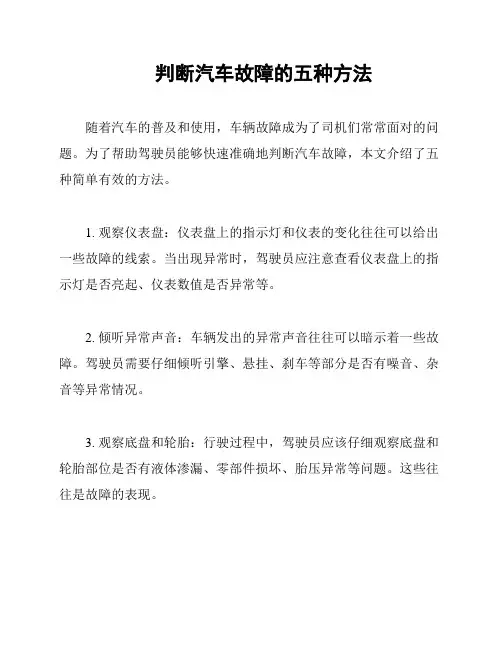

判断汽车故障的五种方法
判断汽车故障的五种方法
随着汽车的普及和使用，车辆故障成为了司机们常常面对的问题。
为了帮助驾驶员能够快速准确地判断汽车故障，本文介绍了五种简单有效的方法。
1. 观察仪表盘：仪表盘上的指示灯和仪表的变化往往可以给出一些故障的线索。
当出现异常时，驾驶员应注意查看仪表盘上的指示灯是否亮起、仪表数值是否异常等。
2. 倾听异常声音：车辆发出的异常声音往往可以暗示着一些故障。
驾驶员需要仔细倾听引擎、悬挂、刹车等部分是否有噪音、杂音等异常情况。
3. 观察底盘和轮胎：行驶过程中，驾驶员应该仔细观察底盘和轮胎部位是否有液体渗漏、零部件损坏、胎压异常等问题。
这些往往是故障的表现。
4. 验证车辆行为：驾驶员应该时刻关注车辆的行为是否正常。
例如，是否有抖动、漂移、制动不灵敏等异常现象。
这些往往可以
提示着故障的存在。
5. 进行基础检查：驾驶员可以尝试进行一些基础的检查，如检
查机油、冷却液、刹车液等液体的液位是否正常，是否有异常泄漏等。
这样可以初步判断一些故障的原因。
总而言之，以上五种方法只是一些简单的判断汽车故障的方法，驾驶员可以结合经验和专业知识进行判断。
在判断过程中，请引以
为鉴，避免进行复杂的修理工作或根据未经证实的内容引用数据。
希望本文对驾驶员在判断汽车故障方面有所帮助。
判断电路故障的五种方法及判断电路的连接方式
判断电路故障的五种方法及判断电路的连接方式1.观察法：通过观察电路的表现和信号，来判断是否存在故障。
比如，电路中是否有明显的闪光、过热或燃烧的迹象；电路中的器件是否正常工作等等。
2.测试法：通过对电路进行一系列的测试，来判断其是否存在故障。
常见的测试方法有使用万用表、示波器、信号发生器等测量设备，对电路的电压、电流、阻抗、频率等参数进行测量和比较。
3.分解法：将复杂的电路分解为若干个简单的子电路，然后逐个进行分析和测试。
通过确定每个子电路的工作状态，可以帮助确定整个电路的故障。
4.替换法：将怀疑存在故障的元件或设备替换为正常的元件或设备，然后观察是否解决了问题。
如果替换后电路恢复正常，那么可确定被替换的元件或设备存在故障。
5.逐步排查法：从整个电路中的一些点开始，逐步排查可能存在故障的组件、连接或环节。
通过一步一步的排查，最终确定问题所在。
判断电路的连接方式：1.直连连接：电路中的两个元件或设备直接连接在一起，形成一个路径，电流可以直接通过。
2.串联连接：电路中的两个元件或设备按照顺序连接，形成一个连续的路径。
电流通过第一个元件，再通过第二个元件，以此类推。
3.并联连接：电路中的两个元件或设备同时连接在电源的两个不同极性上，形成一个并行的路径。
电流可以选择通过其中一个路径流动。
4.串并联混合连接：电路中的元件或设备既存在串联连接的部分，又存在并联连接的部分，形成复杂的连接方式。
5.开关控制连接：电路中的元件或设备通过开关控制，可以将其接入或断开电路，实现对电路的控制功能。
这些连接方式在电路设计和故障排查过程中非常常见，了解和正确判断电路的连接方式是判断电路故障和设计电路的关键。

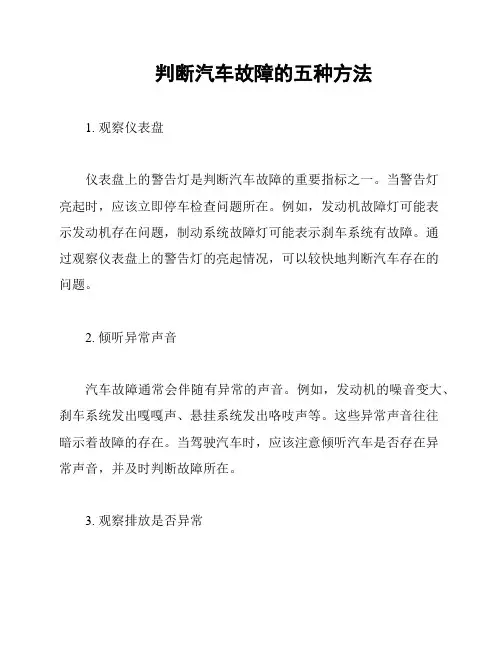

判断汽车故障的五种方法
判断汽车故障的五种方法1. 观察仪表盘仪表盘上的警告灯是判断汽车故障的重要指标之一。
当警告灯亮起时，应该立即停车检查问题所在。
例如，发动机故障灯可能表示发动机存在问题，制动系统故障灯可能表示刹车系统有故障。
通过观察仪表盘上的警告灯的亮起情况，可以较快地判断汽车存在的问题。
2. 倾听异常声音汽车故障通常会伴随有异常的声音。
例如，发动机的噪音变大、刹车系统发出嘎嘎声、悬挂系统发出咯吱声等。
这些异常声音往往暗示着故障的存在。
当驾驶汽车时，应该注意倾听汽车是否存在异常声音，并及时判断故障所在。
3. 观察排放是否异常观察汽车的排放是否异常也是判断故障的方法之一。
例如，当汽车尾气排放出黑烟、白烟或者异味时，可能表示发动机存在问题。
此外，排气管冒出异常的颜色，也可能暗示着某些部件出现故障。
通过观察排放情况，可以初步判断汽车是否存在故障。
4. 检查液体量定期检查汽车的液体量可以帮助判断故障。
例如，发动机的机油、冷却液、变速箱油等液体量是否正常。
如果液体量不足或者过多，可能意味着某些部件存在问题。
因此，检查液体量可以帮助及早发现故障。
5. 研究汽车手册每辆汽车都有相应的车型手册，其中包含了关于汽车故障的说明。
当发现汽车存在问题时，可以查阅汽车手册来寻找相关的解决办法。
车型手册通常提供了诊断故障码的方法，以及常见故障的解决方案。
研究汽车手册可以帮助更准确地判断汽车故障。
综上所述，判断汽车故障的五种方法包括观察仪表盘、倾听异常声音、观察排放是否异常、检查液体量和研究汽车手册。
通过运用这些方法，可以在故障发生时及早发现问题，并采取相应的解决措施。
计算机硬件故障诊断和处理的常用方法
计算机硬件故障诊断和处理的常用方法
计算机硬件故障诊断和处理的常用方法包括以下几种：
1. 观察法：通过观察计算机的外观、部件和连接线，检查是否有明显的损坏或异常情况，例如烧焦、断裂、松动等。
2. 听诊法：通过听取计算机运行时的声音，判断是否有异常响动或杂音，例如风扇噪音、硬盘读写声音等。
3. 触摸法：通过触摸关键部件的表面，检查是否有过热、震动、松动等现象，例如CPU散热器、显卡芯片、硬盘等。
4. 替换法：通过替换可能存在故障的部件，判断是否存在硬件故障。
可以逐一替换可能的故障部件，直到找到问题所在。
5. 最小系统法：将计算机硬件配置最小化，只保留最基本的部件，例如CPU、主板、内存和电源，然后逐步添加其他部件，以确定是否存在硬件故障。
6. 诊断程序法：使用专业的硬件诊断软件，对计算机硬件进行全面检测，以确定是否存在故障。
7. 综合分析法：结合以上方法，综合考虑各种因素，包括硬件配置、使用环境、使用情况等，进行全面分析和判断，以确定是否存在硬件故障。
以上方法可以帮助您诊断和解决计算机硬件故障，但请注意，处理硬件故障需要一定的技术和经验，如果您不确定自己的能力，请寻求专业人士的帮助。
设备故障诊断方法
设备故障诊断方法1. 观察法观察法是最基本的设备故障诊断方法之一。
通过仔细观察设备工作过程中出现的异常现象和表现，可以初步判断设备故障可能的原因。
例如，设备的异常噪音、烟雾、发热等现象可能表明设备存在某种故障。
2. 测试法测试法是一种更具针对性的设备故障诊断方法。
通过使用各种测试工具和仪器，对设备的各个方面进行测试，可以进一步确定设备故障所在。
例如，使用万用表测试电路是否通畅，使用红外热像仪检测设备是否出现过热等。
3. 比较法比较法是一种将正常设备与故障设备进行对比的诊断方法。
通过对比正常设备和故障设备的工作特点和性能，可以找出故障设备与正常设备的差异，并进一步确定故障原因。
例如，对比正常设备和故障设备的输出电压、传送速度等参数，可以快速定位故障。
4. 分析法分析法是一种较为综合的设备故障诊断方法。
通过对设备故障发生前后的工作情况进行分析，找出故障发生的关键环节。
例如，通过分析故障发生前设备的输入信号、工作环境、使用情况等，可以初步判断故障发生的原因。
5. 经验法经验法是一种基于维修人员的经验和知识进行故障诊断的方法。
通过积累丰富的实践经验和相关知识，维修人员可以根据故障的表现和特征快速判断出可能的故障原因，并进行修复。
这种方法在一些常见的故障案例中特别有效。
以上是一些常用的设备故障诊断方法。
通过综合运用这些方法，我们可以快速、准确地定位设备故障，并采取相应的维修措施。
在实际操作中，我们应根据具体设备和故障情况选择合适的诊断方法，以便更好地解决设备故障问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同步状态信息（SSM）S1的传递
• 对已出厂的工程，DBG上的信号传递速 率只有1200波特，另外，通信协议也不 很完善，因而S1的传递速率较慢，导致 同步时钟倒换耗时较长。 • 新更改的软件，波特率为4800，完善了 通信协议，同步倒换时间大为减少。同 时作相应更改的有时钟盘、O2500、 O622、O/E155-4、AUX。 • 新老版本不能兼容。
关于复用段保护
• 软件板本说明 软件板本说明—FPGA通用版本 通用版本
1）2001．10．22版——支持AUX上使用FPGA的 版本，对多点失效的情况支持不完全，版本标 记为：1H1A； 2）2002．1．22版——与最新的ASIC版的通用版 软件（2H1E）的功能相同，版本标记为： 1H1B；
关于虚拟保护
• 虚拟保护的典型应用 双节点保护 虚拟保护的典型应用---双节点保护
在大多数的工程应用中，需要保护的分支 环往往为集中型业务，即分支环上各点间没有 业务，环上所有业务都集中到主环上的一点， 对这样的分支环业务，可用O/E155-4或O155-2 接口盘实现双节点保护。需要做的配置也简单， 仅仅在主环上的业务集中点配置一个或几个通 道保护对。
同步状态信息（SSM）S1的传递
• S1字节的传递需要时钟盘，高阶接口盘 （O2500，O622，O/E155-4）共同配合完成。 • S1信息是通过辅助接口端子板1的DBG接口来 传递的，对辅助接口端子板1的R1A版本，需 将f/DBG接口处的6和8脚短连，对R1B或R2C （双电源输入）版本，出厂时，已通过跳针短 连。 • 由于AUX盘和时钟盘还有其他的信息需在DBG 接口上传递，所以，对于S1字节部分的任一单 盘的软件的更改都需时钟盘，高阶接口盘 （O2500，O622，O/E155-4），AUX盘同时进 行。
DCCM
DCCR
W1 W2
T8 T7 E2 E1 E2 E1
T3 T4 T5 T6 T7 T8
0c 0d
DCC应用
上表中W1,W2,E1,E2,T1—T28表示EMU或NMA盘 上的DCC端口（详见EMU盘的端子图）。为了能兼容 现有的双EMU盘12个DCC方向的使用方式，分别将 XP28、XP29、XP30盘位上的两个DCC端口同时连到 EMU盘和NMA盘，在32个DCC方向的EMU盘没有研 制出来之前，可以用现有的双EMU盘12个DCC方向的 EMU 12 DCC 方式实现XP28、XP29、XP30盘位的光分支。XP1— XP30的盘位分布详见后面的调测说明。 两个EMU盘的通信连接可通过在辅助接口盘上的 跳针短连，或在其面板上用以太网绞线短连，一般推 荐使用以太网绞线短连。
DCC应用
• 在O2500光盘上的DCCM可以配置为在位直通 或在位不直通。在位直通时，DCCM信号不经 过EMU盘而直接送到对偶的O2500光盘，在位 不直通时，DCCM信号送到EMU盘处理。利用 此功能，在网络较大时，可根据具体情况对网 络进行划分，将网管信号进行分流处理。 • 对扩展子框，如果不带光分支，按调测说明将 背板后的相应跳针短连，单盘可通过主框EMU 上网管。如果要带光分支，必须增加一块EMU 盘，且要按调测说明将背板后的相应跳针断开。
关于复用段保护
区段保护 E1 A E2 W2 W1 B
C
关于复用段保护
环保护 E1 A E2 W2 W1 B
C
关于虚拟保护
• 在01B设备中，虚拟保护的本质是低阶通道保 护。 • 在01B设备中，每端设备最多能实现的低阶通 道保护能力为4对VC4，即4个155低阶通道 4 VC4 4 155 （虚拟）保护环，或一个622低阶通道（虚拟） 保护环。 • 每个VC4保护对的来源是任意的，可分别来自 高阶接口盘位的任一个VC4时隙，在交叉设置 界面上用SET命令指定。详见文件说明。
故障判断方法
• 故障判断的一般原则
1.根据SDH的层次结构特点，首先判断故障属于物理层， 再生段，复用段还是通道层。然后，根据各段层在系 统中的对应位置或作用范围，定位到单盘。 2.根据路由和时隙查找故障点。分析交叉的时隙规则，看 看故障是否发生在整个东向、西向，某一个接口盘， 或某一个单盘的某一个VC4时隙。 3.根据系统特点查找故障点。主备时钟盘到每一个单盘都 是独立的连接线，主备AUX交叉盘到每一个高阶接口 盘（包括TUX）都是独立的双向连接线，主备TUX交 叉盘到每一个低阶接口盘都是独立的双向连接线。系 统结构图如下页。
关于虚拟保护
A STM16 B 业务集中点配置通道保护
C
STM1分支环 C D
关于光功率和偏流
• 在正常情况下，光功率和偏流在出厂时都设置完成。 在正常情况下，光功率和偏流在出厂时都设置完成。 工程开通时不用处理。 工程开通时不用处理。 • 对于前期出厂的没有功率和偏流性能的工程，如需要 对于前期出厂的没有功率和偏流性能的工程， 处理，可按如下原则： 处理，可按如下原则： 1）对RXMM944- ，RXMM930 ，RXMM942 光模块，采 用多项式法，每种模块参数的具体取值见说明文件。 2）对3CN00338BB ，PT0236-6 模块，采用对数法，每种 模块参数的具体取值见说明文件。 3）每种方法都要作调整，而且都不能作到非常准确。 4）偏流设置也要根据不同的模块而采用不同的公式，具 体见说明文件。
故障判断方法
• 再生段、复用段、通道故障及性能之间 再生段、复用段、 的相互影响关系
物理层
再生段
复用段
通道
故障判断方法
• 再生段、复用段、通道在01B设备中的对 再生段、复用段、通道在 设备中的对 应位置（作用范围） 应位置（作用范围）
• 对2.5G光口，再生段和复用段都在O2500光盘 处理；对622光口，再生段和复用段都在O622 光盘处理；对155光/电口，再生段和复用段都 在O155光/电盘处理。 • 在01B设备中，高阶通道处理在O2500，O622， E/O155-4或E155-8盘上都可处理；低阶通道的 处理发生在E1-63，E/T3-3等盘上。 • 物理层作用域为各接口盘。
系统信号结构
E E E E T T T T R R R R 至扩展2M子框 9
8
低阶交叉 2016X2016 TU12/TU39 Nhomakorabea2M
ETR STM16 STM16 STM16
8
16
高阶交叉 128X128 VC4 + 16XTUPP 时钟
ETR STM16 STM16 STM16
关于复用段保护
• 软件板本说明 软件板本说明—ASIC通用版本 通用版本
关于复用段保护
• 特殊的配置要求 见附件 特殊的配置要求---见附件 • 四纤复用段保护—与两纤的不同： 四纤复用段保护 与两纤的不同： 与两纤的不同
1）增加了区段（SPAN）保护，W1/E1为主用信 道 ，W2/E2为备用信道 ，区段保护时，W2保 护W1，E2保护E1。 2）在环倒换时，E2保护W1，或W2保护E1。
DCC应用----主框DCC分布
盘 位 30 31 32 38 39 3b 3c 3d EMU盘DCC端口 DCCR W1 W2 T1 T2
T3 T5 T9 T11 T4 T6 T10 T12
DCCM
盘位
EMU盘DCC端口
NMA盘DCC端口
DCCR 04 05 06 09 0a 0b
T13 T14 T15 T16 T17 T18 T19 T20 T21 T22 T23 T24 T25 T26 T27 T28
1）2001．9．26版——不支持多点失效中的多点连续关 电的情况，版本标记为：2H1B； 2）2001．12．17版——在2H1B的基础上增加支持多点 连续关电，支持基于G.842的环间业务保护以及32、3b 盘位插O622-2光盘的高阶通道保护，版本标记为： 2H1C； 3）2002．1．10版——在2H1C的基础上对程序作了优化， 使倒换恢复时的业务损失<50ms,版本标记为：2H1D； 4）2002．1．21版——在2H1D的基础上将链路1+1保护 改为不返回型（此前的通用版本支持链路1+1保护时均 为返回型），版本标记为：2H1E；
故障判断方法
• 再生段、复用段、通道的作用范围 再生段、复用段、
物理层 设备 再生段RS 复用段MS 高阶阶通道HP/LP 设备
故障判断方法
• 物理层、再生段、复用段、通道相关告 物理层、再生段、复用段、 警及性能
• 物理层告警：R-LOS，PPI-LOS等。 • 再生段告警：R-LOS，RS-LOF，RS-OOF，RS-TIM， RS-TIU等。 • 再生段性能：B1 RS-BBE，RS-ES，RS-SES等。 • 复用段告警：MS-AIS，MS-RDI，MS-DEG，MSEXEC等。 • 复用段性能：B2 MS-BBE，MS-ES，MS-SES等 M1 MS-REI。 • 通道告警：HP/TU-LOP，HP/TU-AIS，HP/LP-SLM， HP/LP-TIM，HP/LP-UNEQ，HP/LP-RDI等。 • 通道性能：HP/LP-BBE，HP/LP-ES，HP/LP-SES， HP/LP-REI等。
关于复用段保护
• 软件板本说明 软件板本说明—ASIC特殊版本 特殊版本
1）“深大电信”工程特殊版——支持32、3b盘位联合成环（即32、 3b的线一成一个环，线二成一个环），有两个版本：a.2001.12.25 版，版本标记为-2H1Z；b.2002.2.4版，版本标记为-2H1U；建议 使用2H1U版，它修正了2H1Z版中的一个bug； 2）“辽宁联通”工程特殊版——适用于GF2488-01A与GF2488-01B 对接时GF2488-01A设备K2字节反的情况，日期标签为： 2001.11.1，版本标记为：2H1Y； 3）“天津联通”工程特殊版——支持38、39盘位作155高阶支路保 护的情况，日期标签为：2001.19.30，版本标记为：2H1X； 4）“沈长哈”工程特殊版——环一作高阶通道保护的情况，版本标 记为：2H1W； 5）“四川移动攀枝花”工程特殊版——支持环一到环二或环四（3b 盘位）到环一的跨环业务保护，日期标签为：2002.1.22，版本标 记为：2H1V； 6）两个节点成环的特殊版——支持两个节点成环的情况，日期标签 为：2002.2.5，版本标记为：2H1T；
