国内外铁路工务检测技术方法及水平

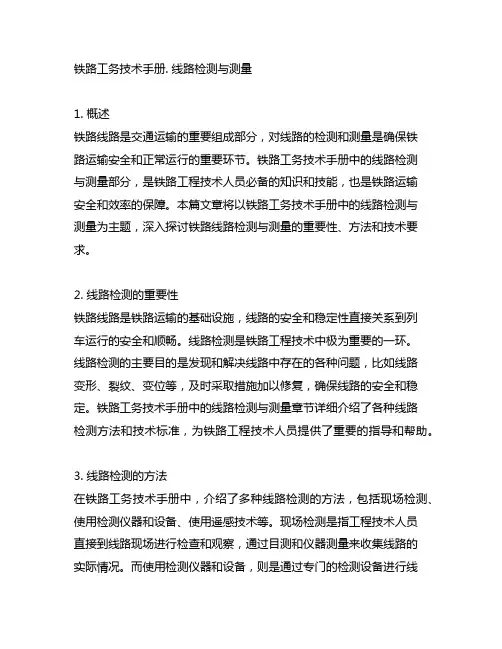

铁路工务技术手册. 线路检测与测量
铁路工务技术手册. 线路检测与测量1. 概述铁路线路是交通运输的重要组成部分，对线路的检测和测量是确保铁路运输安全和正常运行的重要环节。
铁路工务技术手册中的线路检测与测量部分，是铁路工程技术人员必备的知识和技能，也是铁路运输安全和效率的保障。
本篇文章将以铁路工务技术手册中的线路检测与测量为主题，深入探讨铁路线路检测与测量的重要性、方法和技术要求。
2. 线路检测的重要性铁路线路是铁路运输的基础设施，线路的安全和稳定性直接关系到列车运行的安全和顺畅。
线路检测是铁路工程技术中极为重要的一环。
线路检测的主要目的是发现和解决线路中存在的各种问题，比如线路变形、裂纹、变位等，及时采取措施加以修复，确保线路的安全和稳定。
铁路工务技术手册中的线路检测与测量章节详细介绍了各种线路检测方法和技术标准，为铁路工程技术人员提供了重要的指导和帮助。
3. 线路检测的方法在铁路工务技术手册中，介绍了多种线路检测的方法，包括现场检测、使用检测仪器和设备、使用遥感技术等。
现场检测是指工程技术人员直接到线路现场进行检查和观察，通过目测和仪器测量来收集线路的实际情况。
而使用检测仪器和设备，则是通过专门的检测设备进行线路的各项物理指标的测量，如轨距、道岔定位、轨道高低等。
遥感技术则是利用卫星遥感技术对线路进行监测，可以对大范围的线路情况进行及时观测和分析。
这些方法各有优劣，铁路工程技术人员需要根据实际情况和需要选择合适的方法进行线路检测。
4. 线路测量的技术要求在铁路工务技术手册中，线路测量是铁路建设、维护和改造的重要环节。
线路测量需要严格遵守一系列的技术标准和规范，确保线路测量的准确性和可靠性。
线路测量的技术要求包括测量精度、设备选取、数据分析等方面。
只有严格按照要求进行线路测量，才能为后续的铁路工程建设和维护提供准确的基础数据。
5. 个人观点和理解作为铁路工务技术手册的撰写者之一，我深知线路检测与测量在铁路运输安全和效率中的重要性。
铁路工程质量检测方案
铁路工程质量检测方案一、前言铁路工程作为国家基础设施建设的重要组成部分，其质量直接关系到人民群众的生命财产安全和国家经济发展的稳定。
因此，对铁路工程质量的检测具有非常重要的意义。
本文以某铁路工程为例，对其质量检测方案进行详细阐述，以供相关人员参考。
二、检测对象本次铁路工程质量检测的对象为某地铁轨道工程，包括道床、轨道、交通设施等。
三、检测内容1. 道床检测：包括厚度、坡度、平整度、压实度等方面的检测；2. 轨道检测：包括轨道几何尺寸、轨道线型、轨距、轨道长度等方面的检测；3. 交通设施检测：包括信号灯、道岔、隧道、桥梁等的检测。
四、检测方法1. 道床检测方法：a）使用激光测距仪、全站仪等仪器对道床厚度、坡度等进行测量；b）使用平整度检测仪、压力仪器等对道床的平整度、压实度等进行检测。
2. 轨道检测方法：a）使用激光测距仪、全站仪等仪器对轨道几何尺寸进行测量；b）使用轨道测量仪、轨道测量车等设备对轨距、轨道长度等进行测量。
3. 交通设施检测方法：a）对信号灯、道岔等设施进行目视检查，确保其安装合理、功能正常；b）对隧道、桥梁等结构进行强度、稳定性等指标的检测。
五、检测标准1. 道床检测标准：按照国家铁路部门发布的《铁路建筑工程质量验收规范》进行检测；2. 轨道检测标准：按照国家铁路部门发布的《轨道工程施工和验收标准》进行检测；3. 交通设施检测标准：按照国家铁路部门发布的《城市轨道交通设施检测与验收规范》进行检测。
六、检测人员及设备1. 检测人员：对道床、轨道等工程质量检测的人员应具有相关专业的铁路工程质量检测资格证书；2. 检测设备：应配备激光测距仪、全站仪、轨道测量仪、平整度检测仪等专业检测设备。
七、检测流程1. 确定检测范围：按照工程设计要求，确定道床、轨道、交通设施的检测范围；2. 进行检测测量：利用相应的检测设备和方法对道床、轨道、交通设施进行检测；3. 检测分析评估：对检测结果进行分析评估，确定是否符合相关标准和规定；4. 编制检测报告：根据检测结果编制相应的检测报告，并提交相关部门审核。
测绘技术中的铁路工程测量精度验证方法
测绘技术中的铁路工程测量精度验证方法导言在现代社会，铁路交通作为一种重要的交通方式，连接着大城市和乡村。
为了确保铁路交通的安全和准确性，测绘技术在铁路工程中发挥着重要的作用。
本文将探讨测绘技术中的铁路工程测量精度验证方法。
一、精度验证的重要性铁路工程中的测量精度验证是确保工程施工质量和安全的关键步骤。
精确的测量能够保证铁路轨道的准确布置和精确位置，避免列车行驶中的偏移和碰撞。
因此，要保证铁路工程质量和安全，进行测量精度验证是非常重要的。
二、传统测量技术在过去的几十年里，传统测量技术如全站仪和经纬仪被广泛应用于铁路工程的测量中。
这些仪器可以实现对地面和轨道的测量，通过测量数据的处理和分析，验证测量精度。
然而，传统测量技术存在着一些局限性，比如操作复杂、测量速度慢等问题。
三、现代测绘技术的应用随着科技的进步，现代测绘技术如全球导航卫星系统（GNSS）、激光测距仪等开始在铁路工程中广泛应用。
这些技术的应用大大提高了测量的效率和精度。
其中，GNSS技术通过卫星信号测量接收器的位置信息，可以实现高精度的空间定位。
而激光测距仪则可以通过激光束的测量，实现对地面和轨道的高精度距离测量。
四、测量精度验证方法在铁路工程中，精度验证方法主要包括比较法、闭合差法和控制点法。
比较法是通过将现场测量的数据与实际控制数据进行比较，验证测量的精度。
其中，实际控制数据可以通过传统测量技术或现代化仪器获取。
闭合差法是在测量过程中，通过形成封闭图形，计算图形的闭合差来验证测量的精度。
闭合差越小，说明测量的精度越高。
控制点法是在铁路工程的各个测量点上设置控制点，通过与已知控制点的测量值进行比较，验证测量的精度。
通过对多个控制点的测量精度验证，可以判断整个工程的测量精度是否符合要求。
五、测量精度评定标准为了对铁路工程进行精度评定，需要制定相应的评定标准。
常用的评定标准包括国家标准和行业标准。
根据这些标准，可以对测量数据进行精度评估，判断测量的精度是否符合要求。
国内外铁路工务检测技术方法及水平共10页文档
国内外铁路工务监测方法及技术水平一、轨道几何状态动态检测方法车载式添乘仪1车载式添乘仪工作原理车载式添乘仪是通过传感器测定的车体加速度判断线路病害等级的一种简易检测设备。
它根据车体的上下振动加速度和左右摆动加速度来判断线路是否存在病害并记录病害里程和该处车体的加速度，并根据加速度的峰值确定病害等级。
例如ZT-6型轨道智能添乘仪2轨检车我国XGJ-1准高速（140~160km/h)轨检车可检测13项内容，包括：左右轨的前后高低、左右轨的轨向、水平、左右轨的不平顺、曲线外轨超高、曲线半径、轨距、线路扭曲、车体水平和垂直振动加速度、左右轴箱垂直振动加速度等。
除检测轨道几何形位外，还可以从轮轨相互作用和行车平稳性等方面对轨道状态作出综合评价。
中国铁路现役轨检车按检测系统类型划分为四类：GJ-3型,GJ－4型,GJ－4G型,GJ－5型；按车辆速度等级划分为：120km/h 等级、140km/h 等级、160km/h 等级。
随着2019年4月18日铁路第六次大提速200-250km/h动车组的开行，出现了新型的综合检测车（200km/h等级），不仅具有GJ-5的功能，还可以检测供电接触网、信号检测、列车运行动力学指标等。
国外轨道检测车:1、日本East－i综合检测列车East－i是日本完全利用其国内技术开发的综合检测列车，由6辆检测车组成，可以检测轨道几何参数、接触网、通信信号、轮轨作用力、环境噪声等，最高检测速度可达275km/h。
该轨道检测系统安装在列车的第3号车辆上，这个车辆采用了与实际运行车辆相同的两个二轴拖动转向架结构。
East－i综合检测列车可在一次运行过程中实现对线路的综合检测功能，但各检测项目之间的检测数据并不综合到一个统一的中心，各检测单元有各自独立的数据显示、记录、转储和地面分析、处理、维护管理决策等系统，全系统仅有位置、时间和速度是统一的。
2、美国Ensco和ImageMap公司轨检车美国各铁路公司均拥有自主研发的轨检车，美国联邦铁路署还委托Ensco公司研制了技术先进的T10型轨检车，用于抽查各铁路公司的线路质量。

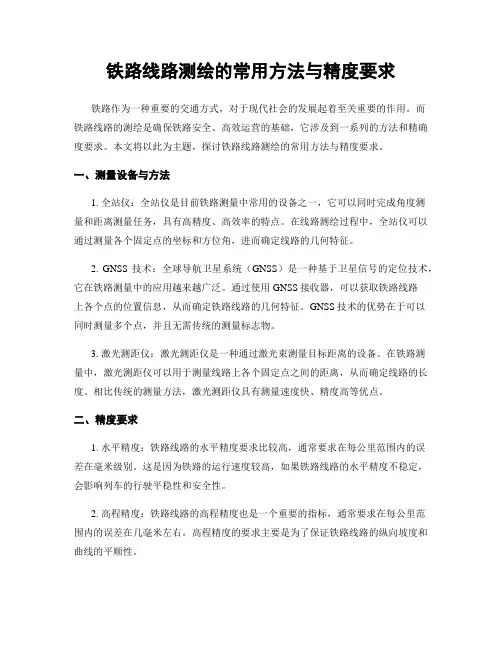

铁路线路测绘的常用方法与精度要求
铁路线路测绘的常用方法与精度要求铁路作为一种重要的交通方式，对于现代社会的发展起着至关重要的作用。
而铁路线路的测绘是确保铁路安全、高效运营的基础，它涉及到一系列的方法和精确度要求。
本文将以此为主题，探讨铁路线路测绘的常用方法与精度要求。
一、测量设备与方法1. 全站仪：全站仪是目前铁路测量中常用的设备之一，它可以同时完成角度测量和距离测量任务，具有高精度、高效率的特点。
在线路测绘过程中，全站仪可以通过测量各个固定点的坐标和方位角，进而确定线路的几何特征。
2. GNSS技术：全球导航卫星系统（GNSS）是一种基于卫星信号的定位技术，它在铁路测量中的应用越来越广泛。
通过使用GNSS接收器，可以获取铁路线路上各个点的位置信息，从而确定铁路线路的几何特征。
GNSS技术的优势在于可以同时测量多个点，并且无需传统的测量标志物。
3. 激光测距仪：激光测距仪是一种通过激光束测量目标距离的设备。
在铁路测量中，激光测距仪可以用于测量线路上各个固定点之间的距离，从而确定线路的长度。
相比传统的测量方法，激光测距仪具有测量速度快、精度高等优点。
二、精度要求1. 水平精度：铁路线路的水平精度要求比较高，通常要求在每公里范围内的误差在毫米级别。
这是因为铁路的运行速度较高，如果铁路线路的水平精度不稳定，会影响列车的行驶平稳性和安全性。
2. 高程精度：铁路线路的高程精度也是一个重要的指标，通常要求在每公里范围内的误差在几毫米左右。
高程精度的要求主要是为了保证铁路线路的纵向坡度和曲线的平顺性。
3. 坐标精度：铁路线路的坐标精度要求相对较低，通常在几米范围内即可。
这是因为在实际运行中，列车并不需要准确知道自己的地理位置，而只需要知道线路的几何特征和所处的区段。
三、先进技术与应用1. 高精度激光扫描技术：高精度激光扫描技术是近年来铁路测绘领域的一项重要技术突破。
通过使用激光扫描仪，可以以极高的精度和密度获取线路周围的地形和设施信息，从而为线路设计和维护提供更为详细和准确的数据支持。
国内外轨道检测现状
国内外轨道检测现状目前世界上铁路技术发达的国家利用高科技手段，纷纷研制开发出高精度、高速度、高智能、高可靠性的动态综合检测设备。
日本、法国、意大利、英国纷纷研制出轨道检测车，检测技术得到了重大的发展。
对于铁轨的几何状态检测包括短波、中波、长波高低和轨向，轨距，水平，三角坑，线路坡度，线路平断面、纵断面曲率(半径)等项目。
目前国际上对于铁路轨道的检测方法主要有弦测法、惯性基准法、轴箱加速度积分法等。
近年来日、法等国用在轴箱上安装加速度传感器的方法测量轴箱上、下运动的加速度a再将a二次积分求得轴箱上下运动的位移W(即轨道的高低)，这种惯性基准轴箱加速度直接积分法也不能得到整个需测波长范围的高低变化。
由于波长较短的高低不平，将使轮轨产生极大的振动加速度和冲击力，加剧轨道和机车车辆的破坏，而长的高低波在高速时对车体振动和舒适度影响较大。
为了满足轨道机车车辆强度和舒适度方面的要求，轨道上0.1米至50米的高低波长不平都应限制在一定的范围以内，因此需测的高低波长范围是0.1米至50米。
这一波长范围的高低变化所引起的加速度其动态范围是极大的。
目前的加速度传感器和前置放大器都无法在这样大的动态范围内，保证必要的分辨精度。
这便是采用惯性原理的加速度传感器轴箱加速度积分法测量轨道高低的主要技术困难。
目前，我国在紧密跟踪国际轨道检测技术的基础上，结合国内轨道检测技术研发成果，系统研究高速的轨道检测技术模型，深入研究以惯性基准法为基础的各轨道几何参数的合成方法，利用近年来在CRH2-010A和CRH2-061C动检车上自主研发时速250和300公里轨道检测系统的成功经验，以及在0号高速综合检测列车上的系统集成经验，已经具备了研制开发具有完全自主知识产权的时速300公里及以上高速铁路轨道检测系统的能力。
高速轨道检测系统的关键技术包括：研究激光图像处理技术，选择适用于高速铁路轨道检测的激光器及高速数字摄像头；通过温控技术研究从而掌握并实现对激光器和摄像头的温度控制；通过对摄影测量理论和图像处理技术的研究，实现由激光图像到钢轨轮廓的处理和转换，研究由钢轨轮廓图像提取轨道几何参数的方法和提高图像处理速度的方法等。
铁路工务技术手册. 线路检测与测量
铁路工务技术手册. 线路检测与测量标题：深度探讨铁路工务技术手册——线路检测与测量在铁路工务中，线路检测与测量是至关重要的环节。
铁路工务技术手册中对线路检测与测量的内容十分丰富，涉及到铁路线路的各项参数、测量方法、技术标准等方面。
本文将从深度和广度两个层面来探讨铁路工务技术手册中线路检测与测量的相关内容，并结合个人观点和理解，进行全面的评估和撰写。
一、线路检测与测量的意义及重要性1.1 应用范围铁路线路的安全和稳定性直接关系到列车运行和乘客出行的安全，而线路检测与测量正是为了确保铁路线路的安全稳定而进行的工作。
线路检测与测量也是保障铁路工程质量和运营安全的重要手段。
1.2 技术标准铁路工务技术手册中对于线路检测与测量的技术标准十分严格，旨在确保线路检测与测量的准确性和可靠性。
各项参数的测量方法和精度要求都在技术手册中有详细的规定，为铁路工务人员的实际操作提供了重要的依据。
二、铁路工务技术手册中线路检测与测量的内容2.1 参数测量铁路线路的各项参数，如轨距、道岔位置、道床厚度等，都需要进行定期的测量和检测。
技术手册中对于这些参数的测量方法、设备选择和精度要求都有详细的说明，并且对于不同类型的线路和不同地区的特殊要求也有相应的规定。
2.2 缺陷检测线路的缺陷检测是线路检测与测量的重要内容之一，通过对铁路线路表面和地下结构的检测，及时发现并排除线路的各种缺陷，确保线路的安全稳定。
2.3 测量数据分析除了进行线路的实际检测外，铁路工务技术手册还对测量数据的采集、处理和分析进行了详细的说明。
通过对测量数据的精密分析，可以及时发现线路的异常变化，并采取相应的措施进行修复，保障铁路线路的安全性。
三、对线路检测与测量的个人观点和理解在铁路工务技术手册中，线路检测与测量的内容丰富而严谨，体现了铁路工务技术的先进性和实用性。
针对具体的线路检测与测量工作，我认为要结合实际情况，不断完善和更新技术手册中的内容，以适应不同地区和不同类型线路的实际需求。
高速铁路测量技术与方法
高速铁路测量技术与方法随着铁路速度的大幅提高,特别是高速铁路的不断涌现,将要求轨道必须具有高平顺性和精确的几何线性参数,因此对铁路进行精密测量将非常重要。
本文以精密工程控制测量为基础,阐述了铁路线路精密测量的原理、方法、步骤以及未来发展方向。
关键词:高平顺性几何线性参数精密测量铁路旅客列车运行速度高,为实现运行条件下旅客列车的安全性和舒适性,要求轨道必须具有高平顺性和精确的几何线性参数,包括轨道内部几何尺寸与外部几何尺寸,如轨距、轨向、高低、水平、扭曲、与设计高程及中线的偏差等,精度要求控制在±1mm～2mm范围内。
因此对铁路进行精密测量,并保持高精度是建设铁路的关键技术之一。
1精密测量原理及研究铁路精密工程测量技术标准核心是研究确定平面和高程控制网的精度要求,以满足铁路施工控制要求,进而保证铁路的安全平稳运行。
根据铁路轨道平顺性精度高的要求,线路必须具备非常准确的几何参数。
轨道的几何参数测量包括一定的外部几何尺寸测量和内部几何尺寸测量。
轨道的外部几何尺寸是轨道在空间三维坐标系中的坐标和高程。
外部几何尺寸的测量也称之为轨道的绝对定位。
内部几何尺寸即轨道自身的几何尺寸,包括轨距、水平以及轨道纵向高低和方向的参数。
内部几何尺寸的测量也可以称之为轨道的相对定位。
铁路轨道必须具有精确的几何线形,精度要求控制在±1mm～2mm,测量控制网的精度在满足线下工程施工控制测量要求的同时必须满足轨道铺设的精度要求,使轨道的几何参数与设计的目标位置之间的偏差保持最小。
而轨道的铺设施工和线下工程(路基、桥梁、隧道、站台等)施工放样是通过由各级平面高程控制网组成的测量系统来实现的。
为了保证轨道与线下工程的空间位置坐标、高程相匹配,须根据铁路勘测、施工、运营维护需要设立精密测量控制网。
2精密测量步骤采用先进的传感器、专用便携计算机、全站仪和无线通讯,检测高低、轨向、水平、轨距等轨道不平顺参数,精确确定线路轨道的实际位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国内外铁路工务监测方法及技术水平一、轨道几何状态动态检测方法车载式添乘仪1车载式添乘仪工作原理车载式添乘仪是通过传感器测定的车体加速度判断线路病害等级的一种简易检测设备。
它根据车体的上下振动加速度和左右摆动加速度来判断线路是否存在病害并记录病害里程和该处车体的加速度，并根据加速度的峰值确定病害等级。
b5E2RGbCAP例如ZT-6型轨道智能添乘仪2轨检车我国XGJ-1准高速<140~160km/h>轨检车可检测13项内容，包括：左右轨的前后高低、左右轨的轨向、水平、左右轨的不平顺、曲线外轨超高、曲线半径、轨距、线路扭曲、车体水平和垂直振动加速度、左右轴箱垂直振动加速度等。
除检测轨道几何形位外，还可以从轮轨相互作用和行车平稳性等方面对轨道状态作出综合评价。
中国铁路现役轨检车按检测系统类型划分为四类：GJ-3型,GJ－4型,GJ－4G型,GJ－5型；按车辆速度等级划分为：120km/h 等级、140km/h 等级、160km/h 等级。
随着2007年4月18日铁路第六次大提速200-250km/h动车组的开行，出现了新型的综合检测车<200km/h等级），不仅具有GJ-5的功能，还可以检测供电接触网、信号检测、列车运行动力学指标等。
p1EanqFDPw国外轨道检测车:1、日本East－i综合检测列车East－i是日本完全利用其国内技术开发的综合检测列车，由6辆检测车组成，可以检测轨道几何参数、接触网、通信信号、轮轨作用力、环境噪声等，最高检测速度可达 275km/h。
该轨道检测系统安装在列车的第3号车辆上，这个车辆采用了与实际运行车辆相同的两个二轴拖动转向架结构。
East－i综合检测列车可在一次运行过程中实现对线路的综合检测功能，但各检测工程之间的检测数据并不综合到一个统一的中心，各检测单元有各自独立的数据显示、记录、转储和地面分析、处理、维护管理决策等系统，全系统仅有位置、时间和速度是统一的。
DXDiTa9E3d2、美国Ensco和ImageMap公司轨检车美国各铁路公司均拥有自主研发的轨检车，美国联邦铁路署还委托Ensco公司研制了技术先进的T10型轨检车，用于抽查各铁路公司的线路质量。
T10型轨检车采用惯性基准测量原理和非接触式测量方法，应用光电、伺服、数字滤波、局域网技术，最近还增加了钢轨断面测量系统，使轨检车的功能更加齐全，检测速度可达192km/h。
RTCrpUDGiTImageMap公司研制的Laserail轨道测量系统采用激光摄像、高速图像处理技术取代了光电伺服技术，体现了轨道检测技术的发展方向。
它采用惯性基准原理、非接触式测量方法，系统包括两个光纤陀螺和两个加速度计及其模拟处理板，4个激光器、10台摄像机等，可测量轨距、左右轨向、左右高低、超高、水平、三角坑、曲率、钢轨顶磨和侧磨等。
检测速度可达300km/h。
5PCzVD7HxA3、奥地利Plasser公司EM－250型轨检车为适应奥地利高速铁路的检测需要，奥地利EM250型轨检车检测速度为250km/h，其主要技术特点是采用惯性基准原理、光电转换技术和多处理技术等，除了测量轨道几何参数和车辆振动参数外，还能测量钢轨断面、轮轨作用力并记录环境图像EM250 型轨检车有两种途径评定轨道质量： jLBHrnAILg1）采用ADA－Ⅱ程序来获得轨道质量系数，评定轨道区段的整体不平顺状态；2）采用ADA－Ⅲ程序来判断超过规定限界值的幅值大小，并对不同等级轨道病害进行分类和统计并能及时发现危及行车安全的轨道病害，又能评定单元区段的线路质量。
xHAQX74J0X4、德国OMWE和RAILAB轨检车德国OMWE轨检车和RAILAB轨检车的技术特点是在车下建立测量框架，在车内安装与框架相连的三轴稳定性平台，采用3个陀螺和3个伺服加速度计组成了惯性导航系统，为轨道几何参数的测量构建了惯性平台，结合安装在测量框架上的光电传感器，测量相对平台的位移量，经计算机处理合成即可得出轨道的高低、水平、轨向值。
检测速度可达300km/h。
轨道质量状态的评定方法包括：摘取超限峰值，判断和统计超过A、B、C 三个等级的个数和长度，以及计算500m区段的轨道质量指数TQI、起拨道指数和捣固指数。
LDAYtRyKfE5、意大利“阿基M德号”综合检测列车“阿基M德号”综合检测列车又称 Roger2000，是 MER MEC公司和TECNOGAMMA公司为意大利铁路设计制造的，检测速度可达220km/h。
检测工程包括轨道几何参数、钢轨断面、钢轨波浪磨耗、接触网及受流状态、通信和信号、车体和轴箱加速度、轮轨作用力等。
车上有57台计算机，每秒钟可处理30G数据，有24个激光器、43个光学摄像传感器、47个加速度计以及大量的强度速度、定位以及温度传感器，以及用于航空电子领域的惯性平台。
Zzz6ZB2Ltk意大利高速铁路使用“阿基M德号”综合检测列车已经形成了一整套检测和维修养护体制。
综合检测列车各子系统有独立的存储数据库，在速度、时间、空间上保持同步，所有子系统的检测数据集成到车载中央数据库，由中央数据库将数据通过无线网络传输到地面的RFI数据处理中心进行综合分析、比较，从而制定科学的维修保养计划，指导养护维修。
其轨道检测在较低速度时采用弦测法，在较高速度时采用惯性基准法，较好地发挥了两种测量原理的优势。
dvzfvkwMI16、法国MGV综合检测列车目前在法铁的线路上主要应用着三种检查车，分别为Mauzin、Helene和Melusine。
Mauzin主要用于轨道几何参数的检测，可以检测轨面高低、断面、方向、扭曲、轨距等工程，采用13m和65m弦，检测速度可以达到200km/h，目前在法铁的高速线上有5辆Mauzin，每年对线路检测2～3次。
rqyn14ZNXIHelene主要用于信号的检测，可以测量轨道电路中电流的强度、纵横向交叉对话、轨道的横向阻抗等，检测速度200km/h，每两个星期对线路检测一次。
EmxvxOtOcoMelusine主要用于检测列车的舒适度以及钢轨断面的绘制，可以测量列车的位置和速度、转向架和车体的加速度、受电弓、钢轨表面、接触网电流等到工程，检测速度300km/h，每15到30天对线路进行一次检测。
SixE2yXPq5MGV是专为法国高速铁路研制的综合检测列车，该列车的主要特点是集成以上各系统，并实现检测速度达到320km/h，这样在正常运营<发车间隔3～4分）的情况下就可以对线路设备进行检测，轨道几何的检测实现无接触化。
在MGV检测列车中采用采用法国既有成熟的动力集中式TGV动车组，8节车辆的编组： 6ewMyirQFL Coach 1：用于测量车体、轴箱等加速度，测量钢轨断面并进一步计算轨道的几何形位；Coach 2：用于接触网检测，受电弓接收到的电流、弓网的动力学参数以及磨耗情况；Coach 3：用于信号检测，信号的传播、信号传播的速度、同轨道的固定接触；Coach 4：其它杂项，如列车与轨道的通话，GSM，列车定位、列车速度、风力等。
其它车辆分别由餐车、卧铺车等组成。
该车检测工程比较齐全，几乎包括了从接触网及受流状态、通信信号、轨道几何、钢轨断面、钢轨表面、线路环境数字图像、扣件、轨枕、道碴等各项基础设施和运行状态。
kavU42VRUs二、高铁行车安全预警系统1国内外灾害报警和监测系统现状日本在灾害预报预警方面处于国际领先地位。
日本是一个台风、暴雨、滑坡、地震等自然灾害频繁的国家，130多年的铁路历史也可以说是与灾害作斗争的历史，所以也积累了丰富的经验。
基于以往的灾害因连续降雨和集中降雨造成的很多，所以早在1972年，国铁总社就制定了“对降雨进行管制标准制定要领”。
在该要领中，确定用“连续雨量或小时雨量”和“连续雨量及小时雨量”来表示管制雨量，其数值由被管制区间过去的灾害实例中统计确定。
由每隔10～30km设置的雨量计确定管制区域，根据以往灾害发生时的降雨状况，设置停车界限及慢行界限。
雨量计能自动测量连续雨量和小时雨量，达到设定界限时就会把必要的警报通知车站或指挥中心。
若执行行车规则区间的降雨趋于平稳，又根据线路巡回检查结果确定线路已无异常之后，经设施调度同意，由行车调度发出解除行车规则的指令。
随着科技的进步和研究人员对灾害预防认识的逐渐深入，基于此思想的预警系统也逐渐完善起来。
1990年，在南海电气化铁路的综合灾害预防信息系统中，终端系统已包括气象观测仪器，如雨量计、风向风速仪和地震仪，还有轨道故障监测设备和落石监测仪、震动探测器、限界障碍探测器、水位测量仪和洪水测量仪等y6v3ALoS89德国的铁路防灾报警技术也比较先进。
在汉诺威—维尔茨堡和曼海姆—斯图加特高速新线上采用了新型的防灾报警系统，这些系统除用于监督线路装备的运行状态外，还用于识别和及时报告环境对行车的影响以及移动设备发生的破损情况。
如安装在空心钢枕内的地面热轴探测设备，安装在长隧道内的气流报警设备以及大型桥梁上的风测量报告设备等，都很大程度地提高了新线的抗灾能力。
M2ub6vSTnP2强风监测风向风速探测器应根据地形、气象资料<最大风速的记录）、列车风荷载数据、长大桥梁等结构物等进行风洞模型实验，需要对每个要设置风向风速探测器的地点进行风险评估研究，科学合理地设置风向风速探测器。
我国还没有对各种风速下列车的限速标准进行科学实验研究。
此处列出日本、法国部分高速线限速标准供我们借鉴：0YujCfmUCw日本东北、上越新干线强风时列车运行管制规则注: (1>风速指瞬时风速。
(2>挡风墙是指声屏障、防风网等挡风效果在60％以上者。
(3>挡风墙是指相当于下列各项指标者：①直线区间为高度1.3m。
②超高90mm以下的曲线区间高度1.8m。
③超高90mm以上的曲线区间高度2.3m。
(4>解除限制需分布实施：停止运行30min后未有记录限制运行的风速值时，初驶列车以70km/h限速运行，后续列车正常运行。
根据调度或维修等其他要求进行限速后，恢复运行时应人工对线路的状况进行确认，认为无碍时解除限制运行；而仅根据风监测进行限速后，恢复运行时不需要人工现场确认。
eUts8ZQVRd法国地中海高速线限速标准较简捷，分轻微预警和严重警报两种：轻微预警：限速170km/h。
严重警报：限速80km/h。
限速后，规定在限速警报解除后15min恢复。
值得注意的是，日本的风监测对列车限速是系统提供限速方案，由调度中心人员人工确认实施；法国风监测对列车限速是风监测系统直接驱动信号系统对列车进行限速控制，不需调度人员人工参与。
sQsAEJkW5T2.3雨量及洪水监测我国虽然有铁路有雨量监测系统，监测数据供线路养护出巡作依据，但还没有对列车进行限速的研究和应用，此处列有日本部分新干线的限速标准供我们借鉴：GMsIasNXkA日本东海道新干线降雨警报标准及运行措施表雨量单位：mm注:第3种警戒是指在预先确定的区间，以及指定的在设备保养上要注意的地点进行定时的巡检警戒。
