2课题一 LED电平指示电路的安装与调试

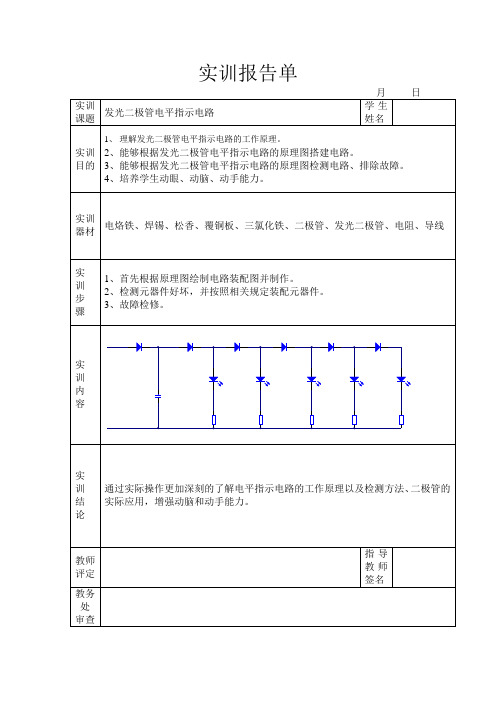

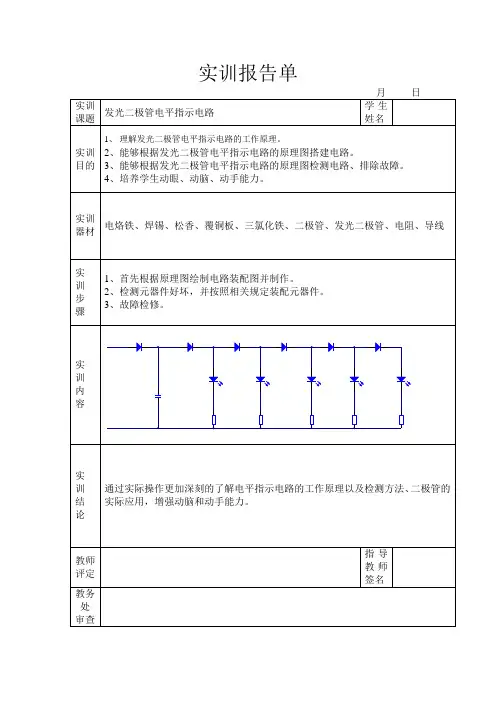

实训报告(电平电路)
月日
实训课题
发光二极管电平指示电路
学生姓名
实训目的
1、理解发光二极管电平指示电路的工作原理。
2、能够根据发光二极管电平指示电路的原理图搭建电路。
3、能够根据发光二极管电平指示电路的原理图检测电路、排除故障。
4、培养学生动眼、动脑、动手能力。
实训器材
电烙铁、焊锡、松香、覆铜板、三氯化铁、二极管、发光二极管、电阻、导线
实
训
步
骤பைடு நூலகம்
1、首先根据原理图绘制电路装配图并制作。
2、检测元器件好坏，并按照相关规定装配元器件。
3、故障检修。
实
训
内
容
实
训
结
论
通过实际操作更加深刻的了解电平指示电路的工作原理以及检测方法、二极管的实际应用，增强动脑和动手能力。
教师评定
指导教师签名
教务处
审查
机电专业电子调试(初级)教案：发光二极管电平指示电路
小结
3、4课时组织教学
集中教学三、电路布局设计
在笔记本上按电路原理图的结构，模拟单孔电路板，绘制电路元器件排列的布局草图。
布局草图绘制好后，一定要反复确认无误，才能继续完成后面的任务，重点强调电解电容器、二极管和发光二极管的极性判别一定要正确。
1、师生问好、整理工装，实训台
2、统计考勤：应到37人，实到37 人。
注：
3、明确本次实训目标及任务：按照各自布局的草图搭、装、焊、调电
路，并且进行相关的参数测试。
四、电路制作与调试
电路制作步骤：
1、按工艺要求对元器件的引脚进行成型加工。
2、按布局图在实验电路板上依次进行元器件的排列、插装。
3、按焊接工艺要求对元器件进行焊接，直到所有元器件连接并焊完为止。
4、焊接电源输入线或输入端子。
具体要求：
(1)发光二极管，电解电容器、采用立式安装
(2)电阻器、二极管采用卧式安装
(3)电阻器色环方向一致
(4)注意电解电容器、二极管、发光二极管的正负极性
电路调试：
若电路工作正常，输入连续可调的交流或直流电压，或音频信号，从低往高调，我们将发现，发光二极管亮的个数逐渐增加。
若电路工作不正常，可能出现的故障情况：
1、有个别发光二极管不亮。

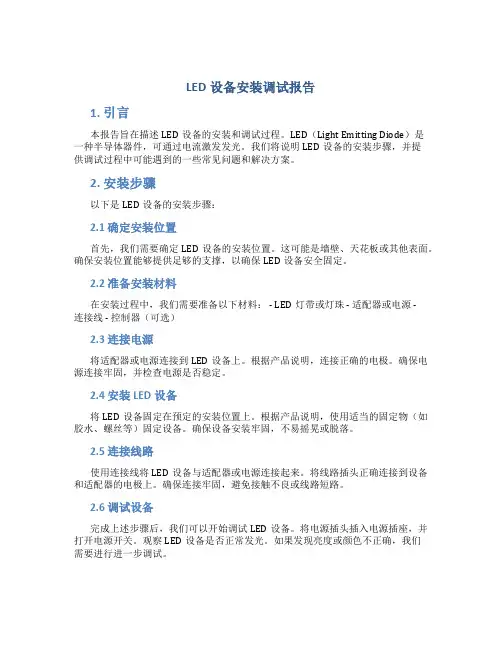

LED设备安装调试报告
LED设备安装调试报告1. 引言本报告旨在描述LED设备的安装和调试过程。
LED（Light Emitting Diode）是一种半导体器件，可通过电流激发发光。
我们将说明LED设备的安装步骤，并提供调试过程中可能遇到的一些常见问题和解决方案。
2. 安装步骤以下是LED设备的安装步骤：2.1 确定安装位置首先，我们需要确定LED设备的安装位置。
这可能是墙壁、天花板或其他表面。
确保安装位置能够提供足够的支撑，以确保LED设备安全固定。
2.2 准备安装材料在安装过程中，我们需要准备以下材料： - LED灯带或灯珠 - 适配器或电源 -连接线 - 控制器（可选）2.3 连接电源将适配器或电源连接到LED设备上。
根据产品说明，连接正确的电极。
确保电源连接牢固，并检查电源是否稳定。
2.4 安装LED设备将LED设备固定在预定的安装位置上。
根据产品说明，使用适当的固定物（如胶水、螺丝等）固定设备。
确保设备安装牢固，不易摇晃或脱落。
2.5 连接线路使用连接线将LED设备与适配器或电源连接起来。
将线路插头正确连接到设备和适配器的电极上。
确保连接牢固，避免接触不良或线路短路。
2.6 调试设备完成上述步骤后，我们可以开始调试LED设备。
将电源插头插入电源插座，并打开电源开关。
观察LED设备是否正常发光。
如果发现亮度或颜色不正确，我们需要进行进一步调试。
3. 调试步骤和常见问题解决方案以下是调试步骤和一些常见问题的解决方案：3.1 检查电源首先，检查电源是否正常工作。
使用电压表或其他测试工具，确保适配器或电源输出的电压和电流符合产品要求。
3.2 检查电线连接检查LED设备和适配器之间的连接线是否插入正确的电极上。
确保插头与电极接触良好，没有松动或接触不良的情况。
3.3 检查LED灯带或灯珠如果LED设备是灯带或灯珠，检查其是否损坏或破裂。
确保LED灯珠的焊接点没有松动或断裂，否则会导致发光不正常。
3.4 调整控制器设置（可选）如果使用了控制器来调节LED设备的亮度、颜色等参数，确保控制器的设置正确。

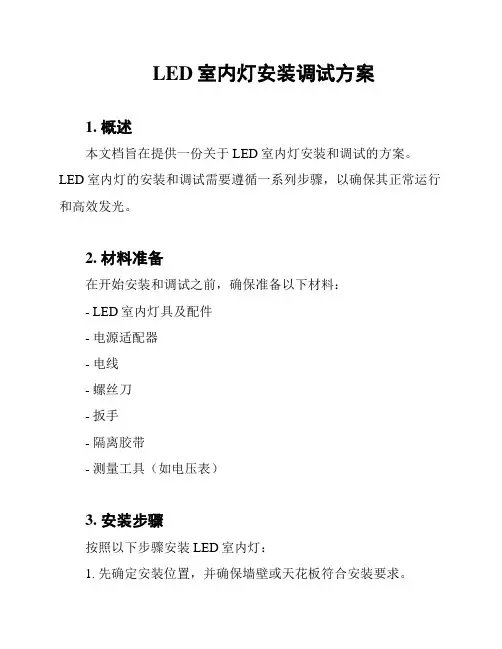

LED室内灯安装调试方案
LED室内灯安装调试方案1. 概述本文档旨在提供一份关于LED室内灯安装和调试的方案。
LED室内灯的安装和调试需要遵循一系列步骤，以确保其正常运行和高效发光。
2. 材料准备在开始安装和调试之前，确保准备以下材料：- LED室内灯具及配件- 电源适配器- 电线- 螺丝刀- 扳手- 隔离胶带- 测量工具（如电压表）3. 安装步骤按照以下步骤安装LED室内灯：1. 先确定安装位置，并确保墙壁或天花板符合安装要求。
2. 使用螺丝刀和扳手将灯具固定在预定位置上，确保紧固牢固。
3. 连接电线，确保正确连接灯具的正极和负极。
可以使用隔离胶带或绝缘套管保护电线的接头。
4. 将电源适配器连接到电源，并将其与灯具连接。
确保电源适配器的电压与灯具要求的电压匹配。
5. 连接灯具之前，使用电压表测试电路是否正常工作，确保没有电压泄漏或短路现象。
6. 连接完毕后，开启电源，检查LED灯是否正常亮起。
如发现任何问题，先断开电源，再检查并修复故障。
4. 调试步骤在安装完成后，进行以下调试步骤：1. 检查LED灯的亮度和颜色温度是否符合需求。
2. 检查灯具的开关是否正常工作。
3. 如有需要，根据场景要求调整灯具的亮度和色温。
4. 如果安装了多个灯具，确保它们能够协调工作，以达到整体照明效果。
5. 安全注意事项在LED室内灯的安装和调试过程中，务必遵守以下安全注意事项：- 在安装或调试LED灯具时，确保断开电源，防止电击。
- 所有的电线连接必须牢固可靠，确保没有松动现象。
- 避免将灯具安装在易燃物体附近，以防火灾危险。
- 严禁在灯具表面喷洒液体或暴力碰撞。
6. 结论本文档提供了一份LED室内灯安装和调试的方案。
按照所述步骤进行安装和调试，确保LED室内灯的正常运行和高效发光。
同时要注意安全事项，避免发生意外。
如遇到任何问题，请及时咨询专业技术人员。

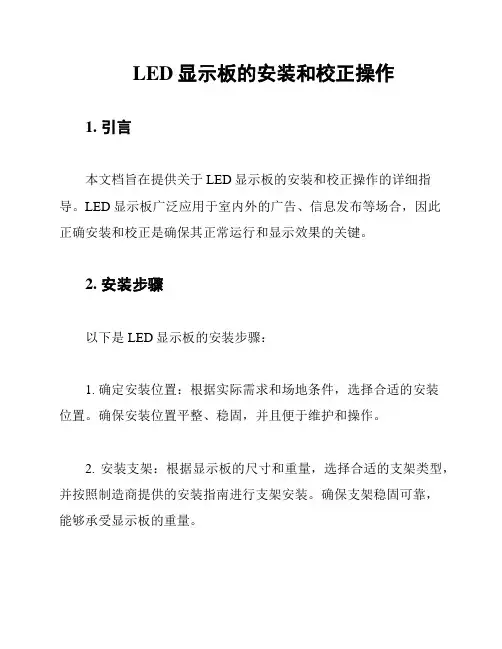

LED显示板的安装和校正操作
LED显示板的安装和校正操作1. 引言本文档旨在提供关于LED显示板的安装和校正操作的详细指导。
LED显示板广泛应用于室内外的广告、信息发布等场合，因此正确安装和校正是确保其正常运行和显示效果的关键。
2. 安装步骤以下是LED显示板的安装步骤：1. 确定安装位置：根据实际需求和场地条件，选择合适的安装位置。
确保安装位置平整、稳固，并且便于维护和操作。
2. 安装支架：根据显示板的尺寸和重量，选择合适的支架类型，并按照制造商提供的安装指南进行支架安装。
确保支架稳固可靠，能够承受显示板的重量。
3. 连接电源：将显示板的电源线与电源插座连接。
确保电源线与插座之间的连接牢固，并遵循安全操作规范，避免电源线受损或触电的风险。
4. 连接控制器：根据显示板的类型和控制系统，将显示板与控制器进行连接。
确保连接正确并稳定，避免出现信号传输问题或显示异常。
5. 调整显示角度：根据实际需求和观众视角，调整显示板的角度，以获得最佳的观看效果。
注意避免反光和遮挡情况，确保显示内容清晰可见。
3. 校正操作LED显示板安装完成后，需要进行校正操作以确保显示效果的准确性和一致性。
以下是校正操作的步骤：1. 调整亮度和对比度：根据实际环境和显示需求，调整显示板的亮度和对比度，以获得最佳的显示效果。
注意避免过亮或过暗，保证显示内容清晰可辨。
2. 校正颜色和色温：使用专业的校正设备或软件，对显示板的颜色和色温进行校正。
确保显示内容的颜色准确、鲜艳，并符合实际需求和设计要求。
3. 检查像素点：仔细检查显示板的每个像素点，确保没有坏点或亮度不均的情况。
如发现问题，及时更换或维修，以保证整个显示面的显示效果均匀。
4. 测试显示内容：通过播放不同类型的内容，如文字、图像、视频等，测试显示板的显示效果和稳定性。
注意观察是否有闪烁、残影或卡顿等问题，及时调整和修复。
4. 结论LED显示板的安装和校正操作是确保其正常运行和显示效果的关键步骤。
通过按照以上步骤进行正确安装和校正，可以获得清晰、稳定、准确的显示效果，提升LED显示板的使用体验和效果。
LED安装和调试
LED显示屏的基本安装和调试一.硬件的安装要准备好相应工具和导线1.根据做好的LED显示屏框架，我们来设计单元板摆放位置，此时看看单元板有上下分的（这是根据半户外的P10单元板来讲），这样假如你是两层板高：把单元板边上有遮挡的一边作为上边放在框架用磁铁吸好，如此一块一块连接安装即可把所有板先整体的框架装好2.装线:先装排线，装排线看上去没什么难的，但是我们的整个调试的过程后面出错的都是在排线的连接上出错的，我们的连接是排线连接要自然即可，重点是把所有的针都插好就行。
所有单元板连接，板上标明VCC为正GND为负，这样先把上下两块板的VCC和VCC 相连，GND和GND相连，即红连VCC黑连GND这样把所有的上下两块板都连好了，检查电路不可连错和松垮的线路3.因为本公司几乎都用的200w电源，所以首先我们要清楚，一个电源可带8块单元板，正常就可带8块左右，最多不可超过10块单元板。
因此我们现在把四块四块连在一起，根据并联电路不影响电压大小，我们直接把两根电线连接在上面的两块板上，请看我们的简单图解：4.单元板基本连接好，现在是电源和单元板的连接：我们的200W 电源有3个5V的输出口，因此一个+5V和COM输出口就连接四个单元板的一段即可看简单的图解让你了解下5.单元板和电源接好了，要是有两个电源以上的话，就把电源相互相连即可，L表示火线N表示零线，根据并联的规则所有电源并接。
此时还还有一点就是电源上有个接地端口，可接可不接，就我个人而言接的好，安全第一嘛6.现在到了安装控制卡了，控制卡的型号，我们先不谈，谈的是对于单元板哪边才是信号进入和输出的，对于半户外的P10单元板来讲，水平的箭头那边就是信号的进入，因此排线就插在最边上水平箭头的针头上，注意：此时插的排线就要注意他的方向了，你可以看到排线的头有一边是凸起的一边是平的，当你插在针头上的时候，针头上有不同的字母的，你要注意，假如你的排线凸起的那边插在针头上时，你的凸起那边对应的是AB的字母那么你的控制卡上也一定对应的是你卡上的AB字母，或则你的凸起那段对应的是单元板上OE 边那么你的卡上排线也要插在对应OE端7.经过以上几个步骤，整个LED屏的硬件设施基本完成，现在是最后步骤装上控制卡，因为卡的不同，安装的过程也不同的，比方说我们公司用的是圆心的小卡的话，那么就要用个转接板才可以连接好我们的半户外P10的板，假如我们是两块板高的屏，那么转接板上有两个插头，分顺序的上面有标明，但是对于我们的屏来说，你就要知道当你把屏正常放起来看，如果你的信号输入是在左边那么你的第一个板就是最左上那块，那么你的转接板上的第一个插头就是插那里，如果你的信号输入在右边那么你的第一块板就是最右边那块。
项目12：发光二极管电平指示电路教案-参考模板
【备课时间】2013-10-9 【上课时间】 2013-10-24 【课时数】5 【课题】发光二极管电平指示电路【上课地点】教室、实训楼【第47-51教时】【教学目标】●理解发光二极管电平指示电路的工作原理；●能够根据发光二极管电平指示电路的原理图搭建电路；●能够根据发光二极管电平指示电路的原理图检测电路、排除故障；●培养学生动眼、动脑、动手能力。
【教学重点】1.电路各元器件的识别和检测。
2.电路的组装和焊接。
【教学难点】1.电路的工作原理与调试。
2.电路的故障排查。
【教学准备】多媒体课件、通用印制电路板、电阻（330Ω 270Ω 100Ω 47Ω 180Ω）、电解电容（100uf/16v）、发光二极管、二极管（1N4007）、可调电源、导线。
【教学过程】一、导入如果你想知道可调电源输出电平的高低，简易发光二极管电平指示电路是理想的选择。
它可以根据发光二极管亮的个数多少来判断输出电平的高低，发光二极管发光个数多，说明输出电平高，反之，输出电平就低。
接下来就来学习简易发光二极管电平指示电路。
二、新课任务一认识电路1.电路图及工作原理当输入端加的直流或交流电压从低往高变化时，发光二极管LED1-LED5亮的个数慢慢增加。
其中，二极管VD1与电解电容C构成半波整流电容滤波电路，它的功能是把输入的交流电变成脉动的直流电。
2.实物图任务二元件的识别与检测1.电路元件的识别代号名称规格检测结果R1 色环电阻器330Ω实测阻值：R2 色环电阻器270Ω实测阻值：R3 色环电阻器180Ω实测阻值：R4 色环电阻器100Ω实测阻值：R5 色环电阻器47Ω实测阻值：LED1- LED5 发光二极管红色ф10 正负极性：正向电阻：反向电阻：质量：VD1~VD6二极管1N4007极性判断：2.元器件的检测色环电阻器、发光二极管、电解电容、二极管的识读与检测方法可参考前面相关章节内容。
色环电阻器：主要会识读其标称阻值并用万用表测量其实际阻值。
03 电工电子技术 技能训练：电平指示器的组装与调试
J1-1电平指示器的组装与调试
一、任务描述
某企业承接了一批电平指示器的组装与调试任务，请按照相应的企业生产标准完成该产品的组装与调试，实现该产品的基本功能、满足相应的技术指标，并正确填写相关技术文件或测试报告。
原理图如下。
图1-1-1 电平指示器原理图
1.元件测试
本套元件是按所需元件的120%配置，请准确清点和检查全套装配材料数量和质量，进行元器件的识别与检测，筛选确定元器件。
表1-1-1 测试表
元器件识别及检测内容
电阻器2支
色环标称值(含误差) 橙黑黑棕棕（五环电阻）
棕黑棕棕（四环电阻）
LED
所用仪表数字表指针表万用表读数（含单位）
正测
反测
二极管万用表读数（含单位）正测反测
2.根据提供的印制电路板安装电路，印制电路板组件符合《IPC-A-610D印制板组件可接受性标准》的二级产品等级可接收条件。
装
配完成后，通电测试，先不接入音频信号，只接入9V电源，调节RP，使电路只有三个灯亮，测试静态值记入表1-1-2.
再接入1kHz音频信号，实现电平全亮指示效果，测试下列各点动态幅值，记入表1-1-2。
绘出电路动态测试连线方框图：
直流稳压电源：一台；毫伏表：一台；数字示波器：一台；低频信号发生器：一台；万用表：一块；测试导线若干。
三、考核时量
调试时间：120分钟
四、评分标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第2单元电子技术实践与训练
通过电子技术一系列典型应用课题，让学生在弄清电路原理和主要功能后，在规定时间内完成在面包板上对电路的安装、调试及功能测试，是《电子技术实践与训练》课程的主要内容和实践训练方式。
根据先易后难，先简单后综合的原则，本单元共收集编写了22个课题，以供在教学过程中选用。
在教学时间安排上要求有一定的连续性，最好一次性完成1个课题的全部训练内容。
课题一 LED电平指示电路的安装与调试
1．实训目的
（1）熟悉二极管的钳位作用和三极管的开关作用。
（2）熟悉发光二极管LED的性能和用LED组成电平指示电路的方法。
（3）掌握分立元件电子电路在面包板上的插接方法及参数测试方法。
2．实训设备及器件
（1）实训设备：直流稳压电源1台，函数信号发生器1台，万用表1只，面包板1块。
（2）实训器件：三极管9014，发光二极管LED（白，红，绿，黄各1只），硅二极管1N4148，电阻。
3、实训电路及说明
发光二极管LED主要用于显示领域，其应用形式灵活多变。
单个LED可用作各种电平指示灯，在各种检测电路中作为电平状态显示；将LED封装为条状发光器件，可以组成LED 数码管，用以显示各种字符；还可以以LED为像素，构成点阵LED显示器，用以显示图像和文字。
LED以其显示醒目、颜色鲜明多样、反应迅速、功耗小等特点，可用于定性定量指示各种工作状态。
图2-1-1所示的三色逻辑测试仪就是一个典型的例子。
图2-1-1 三色逻辑测试仪电路原理
图2-1-1所示电路中，用LED的不同颜色或颜色组合来显示被测电路的正负、高低电平和正负脉冲序列。
其原理是：当检测探针与被测电路的低电平（即0）接触时，VT1截止，VT2导通，LED2即黄灯亮，LED1虽正向导通，但因电流太小而不亮，VT3虽也处于导通状态，但基极电流小，相应集电极电流也小，不足以使绿灯亮，故黄灯亮显示“0”状态；当检测正电平时，VT1饱和导通，由于VT1集电极电位的钳位作用，不足以使VT2导通，黄灯不亮,同时由于VD2的作用VT3截止，故只有红灯LED1亮，显示“1”状态；当检测负电平时，VT3导通，LED3即绿灯亮，显示“-1”状态，这时VT1截止，由于VT3导通，电阻R3上的压降较大，这时U BE2=3V-U R3-U LED1-2U D<0.5V，使VT2不能导通，故绿灯亮显示“-1”状态；测试脉冲信号时，红黄两管（正脉冲系列）或绿黄两管（负脉冲系列）交替发光显示，当脉冲频率较高时，由于人眼的错觉，可能会看到其中两只LED管同时发光。
这种三色逻辑仪器使用时要和被测电路共地，红、绿LED起亮电压为1.5V。
还可以根据被测电路具体高低电平情况，在测试仪输入端串入二极管或改变电阻R1、R2的阻值来调整LED起亮电压以适应各种电路的需要。
在音响电路中，经常用多个发光二极管作为音响信号强度的指示。
发光二极管分别接在三极管的集电极，当三极管导通时，作为其集电极负载的发光二极管就导通发光。
利用二极管的钳位作用去控制三极管的导通，就可以产生发光二极管发光的数目随音量电压强度变化的效果。
图2-1-2电路为应用于音响系统的输出电平指示电路，实际上可以串联若干级，图示电路只画出三级。
随着输入信号U I的增加，LED被逐次点亮，亮灯数目的多寡则反映了声音信号的强度。
图中，由R、R P通过电源组成一个直流信号源，主要用于在实验中获取不同的U I 值，不是电平指示电路之必须。
图2-1-2 电平指示电路
其基本原理是：当U I大于0.6~0.7V时，VT1由截止变为导通，LED1点亮，以后U I每增加约0.7V，后续LED就被点亮一只，以此来对信号进行直观指示。
4、实训内容及步骤
（1）、按图2-1-2所示电路在面包板上组装3位LED电平指示电路，要求合理布局，安装连接无误，接通电源。
（2）、接入如图2-1-2所示的直流信号源，调R p使U I=0V，测量VT1、VT2、VT3三个电极的电压，记录于表2-1-1并分析各三极管的导通情况。
表2-1-1
（3）、逐次增加U I的值，并分别记录VT1、VT2、VT3依次点亮时的U i临界值及VT1、VT2、VT3的工作电流I LED1~I LED3，分析LED点亮的亮度与工作电流的关系，将实验数据填入表2-1-2。
表2-1-2
（4）、用函数信号发生器分别输出1Hz、10Hz、100Hz的正弦波代替U I，观察LED点亮的情况，并记录之。
5、实训报告
（1）对实验过程中出现的故障进行仔细分析，找出原因并记录之。
（2）处理实验数据，总结本次实训的心得体会并完成实训报告。
6、预习思考题
（1）、试说明图2-1-1、图2-1-2电路的工作原理。
（2）、理论估计图2-1-2电路中各位LED被点亮时的输入电压值。
当输入5V电压时，该电路能点亮多少位LED？。
