基于线结构光参考平面的多摄像机灵活标定方法研究

合集下载

基于交比不变的线结构光标定方法研究

基于交比不变的线结构光标定方法研究线结构光是一种常用的三维测量方法，其可以通过投射一组具有一定间隔的平行光线来获得待测物体表面的形态信息。

其中，线结构光的精度受到其光源的位置、相机的内外参数以及待测物体表面形态的影响，因此需要进行精确的相机标定与光源标定。

本文将基于交比不变的线结构光相机标定方法来研究线结构光精确的标定方法。

1. 交比不变交比不变是相机标定中的重要概念，其指的是相机在不同位置和姿态下所拍摄到的影像上直线的交比不变。

在实际测试中，由于光源的位置、相机的内外参数以及待测物体的表面形态等方面的影响，拍摄到的不同位置和姿态下的影像中，同一地方的直线可能会发生形变，因此我们需要通过交比不变来对直线进行修正，以保证标定结果的准确度。

2. 线结构光相机标定方法2.1 坐标系设定先将待测物体表面进行给定的坐标系设定，其中X、Y、Z坐标轴与相机光心的光轴平行，并满足左手坐标系的要求。

同时，确定光源到待测物体表面的距离为d。

2.2 光源标定通过移动光源来拍摄待测物体在不同角度下的影像，得到对应的世界坐标以及像素坐标。

将像素坐标转换为归一化平面上的坐标，并通过交比不变来修正直线的形变。

然后，使用PNP算法计算出光源的空间位置。

通过在不同位置和姿态下拍摄棋盘格的影像来获取对应的世界坐标和像素坐标，进而计算出相机的内外参数，包括相机的旋转矩阵、平移向量、内参数矩阵、畸变系数等。

将光源的空间位置和相机的内外参数带入联合标定公式中，通过最小二乘法进行求解，进而计算出待测物体表面上每个像素点的世界坐标和深度值，从而实现对待测物体表面形态的三维测量。

3. 结论本文基于交比不变的线结构光相机标定方法可以实现在不同角度下的线结构光三维测量，提高测量的精度。

此外，交比不变思想可以应用到其他的相机标定方法中，提高相机标定的准确性。

线结构光视觉系统标定新法及其振动测控应用

线结构光视觉系统标定新法及其振动测控应用邱志成;肖骏【摘要】激光视觉是一种在工业检测领域应用广泛的测量方式,其标定是视觉检测系统搭建的基础.为此,提出了一种新型线结构光视觉系统标定方法.采用张氏标定法完成相机标定,通过提取标定板上的激光条纹特征,根据三面共线条件进行处理完成结构光平面的标定,并对标准尺寸进行测量以验证标定结果的准确性.接着基于该系统搭建了柔性臂振动测控实验台,并用其对柔性臂振动进行检测,设计了一种非线性控制器抑制柔性臂的振动.实验结果表明,提出的标定方法三维检测精度可达0.1mm,得以应用在柔性臂的振动检测上,设计的控制器也可在短时间内抑制柔性臂的振动,以此验证了标定方法的检测效果和振动抑制的有效性.%Laser vision is a widely used measurement method in industrial detection, and its calibration is the key in developing visual sensing systems.Thus, a new calibration method of the structured light vision system was proposed.Zhang's calibration method was introduced to accomplish camera calibration.Then, the feature of the laser stripe on the calibration board was extracted, and the calibration of the structured light plane was carried out after processing, based on the collinear condition of three planes.Meanwhile, the standard size was tested to verify the accuracy of the calibration result.Based on this system, an experimental platform for vibration measurement and control of the flexible arm was constructed.The vibration of the flexible arm was measured by this system, and a nonlinear PD controller was designed to suppress the vibration.The experimental results demonstrate that the 3 Dmeasurement precision ofthe proposed calibration method can reach 0.1 mm;thus, this can be successfully applied to measure the vibration of the flexible arm, and the designed controllercan also suppress this vibration in a short time.Finally, the effectiveness of the calibration method and vibration suppression is verified.【期刊名称】《光学精密工程》【年(卷),期】2019(027)001【总页数】11页(P230-240)【关键词】激光视觉;系统标定;振动检测控制;非线性控制【作者】邱志成;肖骏【作者单位】华南理工大学机械与汽车工程学院, 广东广州 510641;华南理工大学机械与汽车工程学院, 广东广州 510641【正文语种】中文【中图分类】TP212.61 引言激光视觉系统是指结合激光和工业相机，将激光打在待测物表面，通过相机拍摄表面的光斑并进行相应图像处理以获取对象三维信息的一类系统。

基于交比不变的线结构光标定方法研究

基于交比不变的线结构光标定方法研究随着三维视觉技术的发展，其在现实生活中的应用越来越广泛，其中三维点云数据的获取是其中非常关键的一环。

而在三维点云数据的获取过程中，需要对相机进行标定，以获得准确的三维数据信息。

本文针对基于交比不变的线结构光相机标定方法进行了研究，旨在探索一种更准确、更稳定的相机标定方法。

1. 研究背景在三维视觉中，线结构光是一种常用的三维数据采集方法，通过使用线结构光可以获取目标场景的三维点云数据。

在进行三维数据采集之前，需要对相机进行标定，以获得相机的内参和外参信息，从而保证采集到的三维数据准确可靠。

过去的相机标定方法存在着精度不高、鲁棒性不强等问题，因此有必要对相机标定方法进行深入研究，以提高相机标定的准确性和稳定性。

2. 研究内容本文基于交比不变的线结构光相机标定方法进行了研究。

在研究过程中，首先对线结构光的原理进行了深入的分析，包括线结构光的形成原理、相机成像原理等。

针对传统的线结构光相机标定方法存在的问题进行了分析，包括误差累积、对噪声敏感等。

然后，提出了基于交比不变的线结构光相机标定方法，该方法利用了线结构光的特性，通过交比不变性来提高相机标定的准确性和稳定性。

4. 研究成果通过实验验证，我们得到了基于交比不变的线结构光相机标定方法的有效性和稳定性。

与传统的线结构光相机标定方法相比，基于交比不变的方法在标定精度和鲁棒性上都有了明显的提升。

通过对比实验结果，我们得出了基于交比不变的线结构光相机标定方法的优势和不足之处，为今后的研究提供了参考和借鉴。

5. 研究意义本文的研究成果对于提高三维视觉技术的应用效果具有重要的意义。

基于交比不变的线结构光相机标定方法不仅可以提高相机标定的准确性和稳定性，还可以推动三维视觉技术在各个领域的应用。

未来，我们将继续深入研究三维视觉技术，探索更多新的方法和技术，为实现三维数据的准确采集和应用提供更强有力的支持。

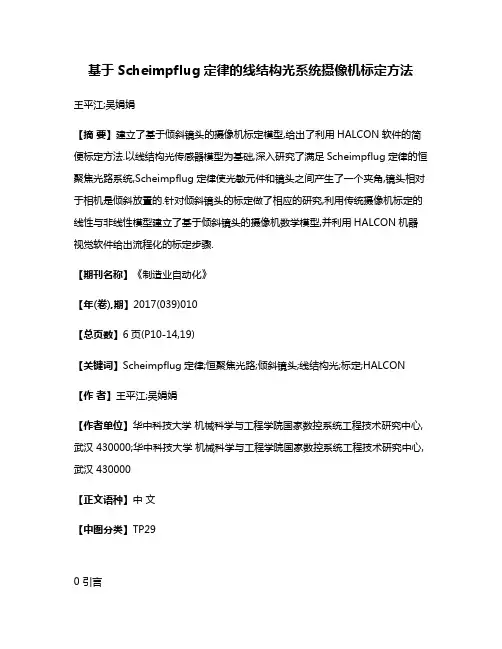

基于Scheimpflug定律的线结构光系统摄像机标定方法

基于Scheimpflug定律的线结构光系统摄像机标定方法王平江;吴娟娟【摘要】建立了基于倾斜镜头的摄像机标定模型,给出了利用HALCON软件的简便标定方法.以线结构光传感器模型为基础,深入研究了满足Scheimpflug定律的恒聚焦光路系统,Scheimpflug定律使光敏元件和镜头之间产生了一个夹角,镜头相对于相机是倾斜放置的.针对倾斜镜头的标定做了相应的研究,利用传统摄像机标定的线性与非线性模型建立了基于倾斜镜头的摄像机数学模型,并利用HALCON机器视觉软件给出流程化的标定步骤.【期刊名称】《制造业自动化》【年(卷),期】2017(039)010【总页数】6页(P10-14,19)【关键词】Scheimpflug定律;恒聚焦光路;倾斜镜头;线结构光;标定;HALCON 【作者】王平江;吴娟娟【作者单位】华中科技大学机械科学与工程学院国家数控系统工程技术研究中心,武汉 430000;华中科技大学机械科学与工程学院国家数控系统工程技术研究中心,武汉 430000【正文语种】中文【中图分类】TP290 引言在光电检测领域，激光三角法以其快速、非接触、高精度的特点，被广泛使用，其中市场上出现最多的是基于线结构光的激光三角测量系统，已经有相应的产品，如北京大恒公司代理国外厂商LMI Technologies INC的Gocator智能传感器系列产品，通过投射线结构光达到测距、测截面轮廓等目的。

线结构光三维测量系统的标定是获取三维信息的关键步骤，有许多学者都对其进行了研究，但是多数都不是恒聚焦光路，对摄像机的标定采用传统的线性模型与非线性模型，有如学者周富强、张广军[1]，提出了一种新的基于自由移动平面参照物的表面视觉传感器全部参数的高精度简易标定方法；学者陈新禹等[2]提出的提出了一种基于单一圆形标靶标定线结构光视觉传感器的方法，他们的系统都是基于摄像机和透镜平行放置来建立的。

本文以线结构光三维测量系统为支撑，为达到高精度测量，设计了满足恒聚焦光路条件的硬件系统，由于光路条件的改变，原有的摄像机标定的线性模型以及非线性模型不足以描述本系统摄像机模型，因此本文深入研究了恒聚焦光路的数学模型，并建立了基于倾斜镜头的摄像机标定模型。

基于交比不变的线结构光标定方法研究

基于交比不变的线结构光标定方法研究
随着计算机视觉和图像处理技术的快速发展，结构光三维测量技术已经得到广泛应用。

在结构光三维测量技术中，光标定是非常重要的一环，它直接影响到测量系统的精度和稳
定性。

传统的光标定方法存在着很多局限性，例如对环境光、材料光学特性变化等因素敏感，不利于实际工程应用。

本文将研究基于交比不变的线结构光标定方法，探讨其在光学
测量系统中的应用。

2. 基于交比不变的线结构光标定方法
本文将研究基于交比不变的线结构光标定方法。

交比不变是指在透视投影中，直线的
交比在透视变换下保持不变。

该特性可以用来建立投影矩阵和相机参数之间的关系，从而
实现对光标定的精确测量。

具体来说，就是通过投影仪投射出的结构光上的特定直线特征，利用相机捕捉到的图像进行线特征提取和线段匹配，然后通过交比不变的原理进行标定，
最终得到相机和投影仪的内外参数。

3. 实验设计
为了验证基于交比不变的线结构光标定方法的有效性，本文设计了一系列的实验。

我
们搭建了一个结构光测量系统，包括相机、投影仪和标定板。

然后，我们使用标定板进行
光标定，并通过基于交比不变的线结构光标定方法进行参数标定。

我们对标定结果进行验
证和分析，评估基于交比不变的线结构光标定方法的精度和稳定性。

基于交比不变的线结构光标定方法是一种创新的光标定方法，通过研究和实验验证，
我们证明了该方法在光学测量系统中具有重要的应用价值。

希望本文的研究能够为光学测
量领域的研究和应用提供一定的参考和帮助。

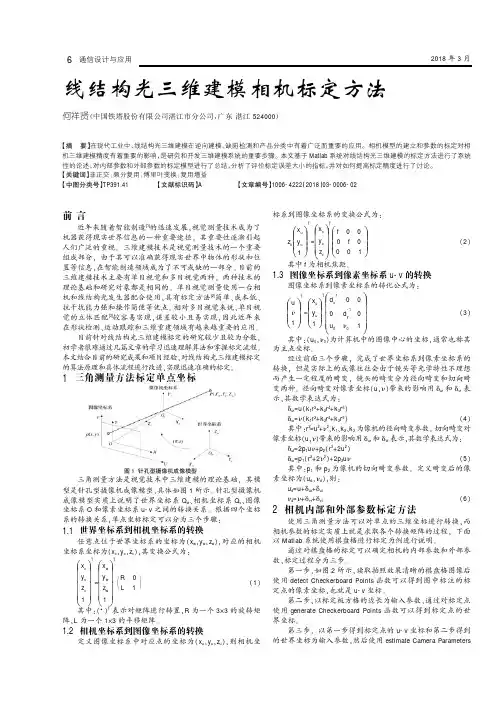

线结构光三维建模相机标定方法
