冰箱空调工作原理
冰箱和空调的工作原理
冰箱和空调的工作原理
冰箱的工作原理如下：冰箱中的制冷剂通过压缩和膨胀的循环流动，将室内的热量带走，使冰箱内部的温度下降。
制冷剂在压缩机中被压缩成高温高压气体，然后进入冷凝器，通过热交换与外部空气进行热量交换，将热量散发到外部环境中。
随后，制冷剂变为高温低压气体，经过膨胀阀进入蒸发器，与室内空气接触，并吸收室内的热量，使室内温度下降，并将制冷剂重新转化为低温低压气体。
制冷剂再次进入压缩机，循环往复进行制冷作业。
空调的工作原理如下：空调通过制冷循环和换热循环来调节室内温度。
在制冷循环中，空调中的制冷剂被压缩成高温高压气体，然后通过冷凝器与外部空气进行热量交换，将室内热量带走。
在换热循环中，制冷剂经过膨胀阀减压后变为低温低压气体，并通过蒸发器与室内空气接触，吸收室内热量，使室内温度下降。
制冷剂再次进入压缩机，循环往复进行制冷作业。
同时，空调还通过调节风扇的速度和方向，使冷空气均匀地分布到室内，实现空调效果。
图解电冰箱的制冷原理
图解电冰箱的制冷原理1、电冰箱的制冷循环原理电冰箱主要是利用制冷剂的循环和状态变化过程进行能量的转换，从而降低箱室内的温度，实现制冷。
压缩机工作后，将制治剂压缩成高温高压的过热蒸气，然后从排气口排出，进入冷凝器。
冷凝器将制冷剤的热量散发给周围的空气，使得制冷剂由高温高压的过热蒸气冷凝为常温高压的液体。
干燥过滤器对流经的制冷剤进行过滤，滤除水分、杂质和氧化物。
制冷剂在毛细管中节流降压后，变为低温低压的制冷剂液体送入蒸发器中。
在蒸发器中，低温低压的制冷剂液体吸收箱室内的热量而气化为饱和气体，这就达到了吸热制冷的目的。
最后，低温低压的制冷剂蒸气经压缩机吸气管后进入压缩机，再经压缩机压缩后成为高温高压的过热蒸气，开始下一次循环。
目前，大多数电冰箱釆用双温双控的方式进行制冷循环的控制。
双温双控是指在电冰箱中配置两个蒸发器和两个温度传感器对冷藏室、冷冻室内的温度进行检测和控制。
因此，电冰箱的冷冻室和冷藏室的制冷循环可同时进行，当冷藏室的温度达到设定温度时，冷藏室制冷循环停止，冷冻室的制冷工作继续进行。
该控制方式可减少能耗，达到电冰箱不同室内温度需求不同的目的。
2、双温双控电冰箱的制冷循环原理3、电冰箱的冷气循环原理电冰箱箱室内通过加快空气流动或自然对流的方式，使空气形成循环，来提高制冷效果。
这种冷气循环方式通常可分为冷气自然对流降温方式（直冷式降温）和冷气强制对流降温方式（间冷式降温）。
直冷式降温是利用低温气体下降，高温气体上浮这一自然气流规律实现冷气循环。
在冷藏室内设有一个蒸发器，通过蒸发器直接吸收食物和箱内空气的热量，达到制冷的目的。
间冷式降温会将蒸发器集中放置在一个专门的制冷区域内，然后依靠风扇强制吹风的方式使冷气在电冰箱内循环，从而达到制冷的效果。
直冷式降温与间冷式降温相比：直冷式降温耗电量较小，但容易结霜；而间冷式降温耗电量较大，但温度均匀，利于食品的长期保存。
用冰箱制造空调的原理
用冰箱制造空调的原理
冰箱和空调的制冷原理基本上是一样的，因此可以利用冰箱制造空调。
冰箱的工作原理是利用制冷剂的循环流动和相变来实现制冷。
制冷剂一般是气体，比如氟利昂等。
制冷循环通常包括四个主要部分：蒸发器、压缩机、冷凝器和节流阀。
1. 蒸发器：在冰箱中，蒸发器是放置在冰箱内部的一条管路，制冷剂从蒸发器流过，吸收冰箱内部的热量，并通过与空气接触而蒸发为气体。
2. 压缩机：制冷剂被压缩机抽出蒸发器，使其压力升高，同时也使温度升高。
3. 冷凝器：在冰箱中，冷凝器位于外部，通过风扇将室内空气导入，制冷剂在冷凝器中被冷却、凝结为液体，并释放热量给空气。
4. 节流阀：制冷剂温度下降后通过节流阀降低压力，从而继续循环流动。
通过以上四个部分，冰箱能够不断吸收室内的热量，并将热量释放到外部空气中，从而使室内温度降低。
利用冰箱制造空调，可以通过将冷空气导入室内，达到降低室内温度的效果。
可以通过将冰箱的蒸发器连接到一个风机或者风管，将蒸发器吹出的冷空气导入室
内，从而起到制冷降温的作用。
同时，可以利用冷凝器的热量释放，将热量通过风扇排出室外。
详解冰箱的工作原理与制冷系统流程图
详解冰箱的工作原理与制冷系统流程图手把手教你空调电路板维修（变频+定频）一、普通电冰箱的工作原理1构成普通电冰箱因多采用往复式压缩机，所以它的制冷系统由压缩机、冷凝器、干燥过滤器、毛细管、蒸发器构成如图1～图5所示图1、普通电冰箱的制冷系统1图2、普通电冰箱的制冷系统2图3、普通电冰箱的制冷系统3图4、普通电冰箱的制冷系统4图5 、普通电冰箱的制冷系统52工作原理从图1～图5可以看出，即使是普通的电冰箱，也会根据使用的蒸发器、冷凝器的位置或数量而有所不同，并且有的制冷系统还设置了门框防露管，下面以图3所示的制冷系统为例进行介绍压缩机系统的四大过程：压缩过程：插上电冰箱电源线，在温控器的触点接通的情况下，压缩机开始工作，低温、低压的制冷剂被压缩机吸入，在压缩机汽缸内被压缩成高温、高压的过热气体后排出到冷凝器中。
冷凝过程：高温、高压的制冷剂气体通过冷凝器散热，温度不断下降，逐渐被冷却为常温、高压的饱和蒸气，并进一步冷却为饱和液体，温度不再下降，此时的温度叫冷凝温度。
制冷剂在整个冷凝过程中的压力几乎不变。
节流过程：经冷凝后的制冷剂饱和液体经干燥过滤器滤除水分和杂质后流入毛细管，通过它进行节流降压，制冷剂变为常温、低压的湿蒸气。
蒸发过程：随后在蒸发器内开始吸收热量进行汽化，不仅降低了蒸发器及其周围的温度，而且使制冷剂变成低温、低压的气体。
从蒸发器出来的制冷剂再次回到压缩机中，重复以上过程，将电冰箱内的热量转移到箱外的空气中，实现了制冷的目的。
制冷剂在压缩机运转制冷时，在各器件（管路）的状态、压力、温度不同，如图6所示。
压缩机停转后，制冷剂在制冷系统中压力相同，其平均压力为0.19～0.22MPa。
图6、制冷时制冷剂在各部位状态及压力3典型故障制冷系统的焊点、器件、管路出现泄漏情况，使制冷剂跑光或泄漏较多时，会产生不制冷或制冷差故障；若系统内有水分或杂质会产生冰堵或脏堵故障。
二、双温双控制冷系统的工作原理1构成制冷系统由压缩机、干燥过滤器、冷凝器、电磁阀、冷藏室毛细管和冷冻室毛细管、冷藏室蒸发器和冷冻室蒸发器等组成，与一般的双门直冷式冰箱的制冷系统相比增加了一个毛细管、一个电磁阀。
冰箱制冷原理
冰箱制冷原理
冰箱是我们日常生活中不可或缺的家电之一，它能够帮助我们保存食物，让食材保持新鲜。
那么，冰箱是如何实现制冷的呢？接下来，我们将深入探讨冰箱的制冷原理。
首先，冰箱的制冷原理基于蒸发冷却的物理原理。
冰箱内部装有制冷剂，通常是氟利昂或氨等物质。
当制冷剂处于低压状态时，它会吸收周围的热量，使得冰箱内部温度降低。
这一过程中，制冷剂会蒸发成气体，吸收热量，然后通过压缩机将其压缩成液体，再次循环利用。
其次，冰箱内部的制冷循环系统起着至关重要的作用。
这个系统包括压缩机、冷凝器、膨胀阀和蒸发器。
首先，制冷剂被压缩机压缩成高压气体，然后通过冷凝器散发热量，冷却成液体。
接着，液体制冷剂通过膨胀阀减压，变成低压状态的液体，并且蒸发器内的温度较低，制冷剂在这里蒸发，吸收热量，使得蒸发器内部温度下降，从而实现冰箱内部的制冷效果。
此外，冰箱的绝热层设计也对制冷效果起着重要的作用。
冰箱外部覆盖有一层绝热材料，如聚氨酯泡沫或玻璃纤维，它们能够有效地隔离外部温度，减少热量的传导，从而保持冰箱内部的低温状态。
最后，冰箱的温控系统也是制冷原理中不可或缺的一部分。
温控系统能够感知冰箱内部的温度变化，通过控制制冷循环系统的运行，使得冰箱内部始终保持在适宜的温度范围内，从而保证食物的新鲜度和品质。
综上所述，冰箱的制冷原理是基于蒸发冷却的物理原理，利用制冷循环系统、绝热层设计和温控系统共同实现食物的冷藏和保鲜。
通过这些技术手段，冰箱能够有效地延长食物的保质期，为我们的生活提供了极大的便利。

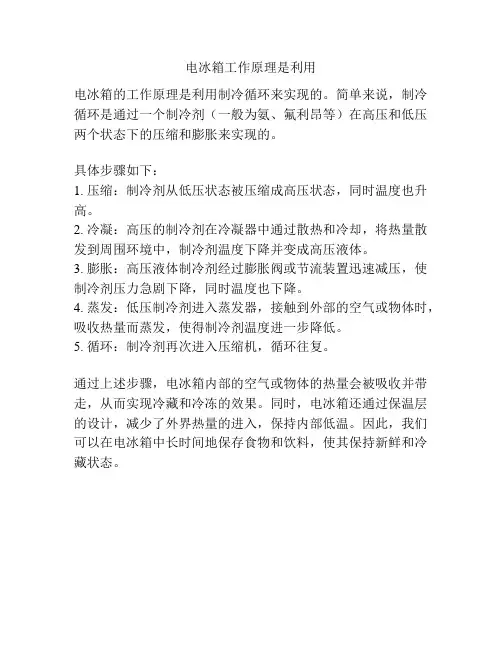

电冰箱工作原理是利用
电冰箱工作原理是利用
电冰箱的工作原理是利用制冷循环来实现的。
简单来说，制冷循环是通过一个制冷剂（一般为氨、氟利昂等）在高压和低压两个状态下的压缩和膨胀来实现的。
具体步骤如下：
1. 压缩：制冷剂从低压状态被压缩成高压状态，同时温度也升高。
2. 冷凝：高压的制冷剂在冷凝器中通过散热和冷却，将热量散发到周围环境中，制冷剂温度下降并变成高压液体。
3. 膨胀：高压液体制冷剂经过膨胀阀或节流装置迅速减压，使制冷剂压力急剧下降，同时温度也下降。
4. 蒸发：低压制冷剂进入蒸发器，接触到外部的空气或物体时，吸收热量而蒸发，使得制冷剂温度进一步降低。
5. 循环：制冷剂再次进入压缩机，循环往复。
通过上述步骤，电冰箱内部的空气或物体的热量会被吸收并带走，从而实现冷藏和冷冻的效果。
同时，电冰箱还通过保温层的设计，减少了外界热量的进入，保持内部低温。
因此，我们可以在电冰箱中长时间地保存食物和饮料，使其保持新鲜和冷藏状态。
冰箱空调基本原理
蒸汽压缩制冷循环
蒸发器： 蒸发器的作用是使毛细管或膨胀阀送来的制冷剂在 低压的条件下迅速沸腾蒸发，大量吸收箱内的热 量，是箱内温度下降，达到制冷的目的
蒸汽压缩制冷循环
膨胀阀或毛细管：
膨胀阀或毛细管在制冷循环中起到了“节流”的作用。所谓“节流” 是指，当制冷剂液体通过管道中，特别设置的细管或“狭孔” （膨胀阀或毛细管），流速增大、压力减小、温度降低，有一部 分液体变成了气体，制冷剂流体经细管或“狭孔”的时间很短， 流体来不及与外界进行热交换，并且对外界也没有做功，这种现 象称为“节流”。
蒸汽压缩制冷循环
制冷剂： 制冷剂又称为工质，它是制冷循环中完成制冷循环的工 作介质。制冷剂在蒸发器内吸收被冷却物质的热量而 蒸发，在冷凝器内将热量传递给周围空气或水而冷凝 成液态。制冷机借助于制冷剂的状态变化而达到制冷 的目的。
蒸汽压缩制冷循环
干燥过滤器： 干燥过滤器的作用是吸附系统中制冷机中多余的 水分和过滤有形的异物，如灰尘颗粒、焊渣等
家用冰箱、空调产品基本原理
董浩，能效业务经理 Intertek 天祥集团
商用及电子电器
热学基础知识
热量从高温物体向低温物体传递，传递的方式有3种：
• 热传导 • 对流 • 辐射
热学基础知识
热传导：
两个物体相互接触时，热量从高温物体向低温物体传递；或 者一个物体，热量从高温部位向低温部位传递 举例：
热学基础知识
热辐射：
热量从高温物体直接沿直线射出去的传热方式叫做热辐射
举例：
电冰箱背后的冷凝器是个热交换器，冷凝器内流动着的制冷 剂比室内空气温度高，他将热量散发给空气的方式，除了 空气的对流外，还有热辐射
热学基础知识
物质的状态变化
冰箱制冷系统
冰箱制冷系统冰箱制冷系统冰箱是我们日常生活中常见的家电之一，其核心部件就是制冷系统。
冰箱的制冷系统主要由压缩机、冷凝器、膨胀阀和蒸发器等组成。
它们相互协作，通过循环作用，将室内的热量转移到外部环境，实现冷藏和冷冻的目的。
首先，我们来了解一下冰箱制冷系统的工作原理。
冰箱制冷系统采用了制冷循环过程，通过改变制冷剂的压力和温度来实现制冷效果。
制冷循环的基本过程是压缩、冷凝、膨胀和蒸发。
制冷循环的第一步是压缩，制冷剂从蒸发器进入压缩机中，由于压缩机的工作，制冷剂的压力和温度都会上升。
随后，制冷剂进入冷凝器，此时外界的空气通过冷凝器，使制冷剂的温度下降并散发热量。
此时的制冷剂为高温高压气体。
接下来，在膨胀阀的作用下，制冷剂经过膨胀过程，压力和温度急剧下降。
这时的制冷剂为低温低压液体，进入蒸发器。
在蒸发器内，制冷剂吸取室内空气的热量，使其降温。
同时，制冷剂蒸发为低温低压蒸汽。
这一过程中，制冷剂从液态转化为气态时吸收了大量的热量，因此室内空气的温度得到了降低。
以上就是冰箱制冷系统的基本工作原理。
但要保证冰箱的制冷效果，制冷系统的设计和选用的制冷剂都是至关重要的。
在制冷系统的设计中，压缩机是核心设备。
压缩机的作用是提供足够的压力将制冷剂推送到冷凝器中，并保持一定的循环速度。
压缩机的选择要考虑制冷剂的种类、制冷量、工作温度等因素。
一般常用的压缩机有往复式压缩机、转子式压缩机等。
此外，冷凝器也是冰箱制冷系统中的重要组成部分，其主要功能是将制冷剂中吸收的热量散发出去。
冷凝器的工作效率与散热面积和制冷剂之间的传热效果密切相关。
我们常见的冷凝器有空气冷凝器和水冷凝器两种。
膨胀阀的作用是调节制冷剂的流量和压力，使制冷剂在蒸发器中起到降温的作用。
膨胀阀的选择要根据制冷系统的需求确定，一般常用的有热力膨胀阀和电子膨胀阀。
最后，蒸发器是制冷过程中吸取热量的关键部件。
蒸发器的设计要求能够与室内空气充分接触，以保证室内空气的降温效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冰箱/空调工作原理我们知道，要想使电冰箱内的温度下降，就必须想办法不断地把电冰箱内的热量移到箱外来，那么用什么办法呢？我们知道，水在标准大气压下的沸腾温度为100℃，即水在100℃时就“开”了。
在沸腾过程中，水要吸收大量的热量，由液体变为水蒸气。
其中“吸收大量的热量变为水蒸汽”这一特性对我们很有启发。
于是我们找到了一种物质，“氟利昂—12”，它不像水那样在100℃时沸腾，而是在-30℃左右的低温下就能沸腾汽化，在汽化的过程中也要吸收大量的热量。
我们将这种物质作为电冰箱的制冷剂，让这种液态物质在冰箱的蒸发器内沸腾汽化，吸收箱内的大量热量，使电冰箱内降温。
又因氟利昂—12在-30℃左右的低温下就能沸腾汽化，因此电冰箱内的温度就可以降低到很低，例如普通双开门电冰箱冷冻室的温度可以降低到-18℃以下（即三星级标准）。
为了使汽化后的氟利昂—12还能还原为原来的液体状态重复使用，这一任务是由压缩机及冷凝器来完成的。
压缩机通过消耗电能，将汽化后的氟利昂—12压缩成高温、高压蒸汽，并使这种高温高压的氟利昂—12蒸汽，流经设置在箱体外面的冷凝器，就像暖气片散热一样，将在箱内吸收的热量散发到箱体外面空气中，使制冷剂又变成高温、高压液体，这样作为制冷剂的氟利昂—12就可以循环使用了。
压缩机不断地运转，电冰箱内的热量就会不断地被移到箱体外空气中去，于是就达到了制冷的目的。
电冰箱内还设有一个自动控制系统，通过自行调节这个控制系统，可使箱内保持一定的所需冷藏、冷冻温度。
电冰箱外壳内均设有良好的隔热材料，以阻止箱外热量进入箱内。
我们日常使用的电冰箱，正好由这四要件加上箱体组成，箱体就好像冷库。
不过电冰箱上的③节流阀在技术上由相同作用的毛细管替代。
首先讲讲什么叫制冷。
制冷两字只能说是技术上的术语，严格讲是错误的，世界上没有那国的科学家能制造出“冷”来。
那到底什么是冷，先举例说明：在寒冬腊月，气温降到－5℃，我们说今天天气真冷，可东北人说不冷；在大伏天，气温在＋32℃时，我们会说不算热，但气温突然降到＋25℃，我们会说太冷了；这冷是随着人的常识来定的，在物理学中没有冷的定义。
在工程中冷是跟着生产需要而定的。
如老总问，冷库打冷了吗？你说打冷了，这个冷是指－18℃；老总问，水果库温度稳定吗？你说很稳定，这回答的含义是水果库温度稳定在±0℃了，这是我们这个行业对冷的定义。
但是我们还是把这种利用机械设备把降温对象降到所需温度的方法叫制冷，这就是术语。
什么叫制冷，比如我们将装有一公斤20℃冷水的水壶放到一块烧到500℃的铁板上，没有多久水就开了，如果不拿开水壶，不多久水就干了。
大家和说钢板在对水加热，反过来也可以说水在对钢板降温。
而且，降了多少度，都可计算出来，因为一公斤水从20℃升到100℃，它需要外界提供它80大卡热量，水从100℃到烧干，它需要外界提供539大卡热量，也就是说一公斤20℃冷水烧到干，要外界提供619大卡热量。
如果按制冷的角度它从外界或钢板中提取了619大卡热量而变成了水蒸汽，使钢板降温了，这就是制冷，是利用水对钢板制冷。
如果将水倒在钢板上，那就更直观了。
在上述的制冷过程中，如果钢板的大小一定，并排除外界空气的降温因素，那么钢板降了多少度，是可以精确计算出来的。
在这里所述及到的‘热量’、‘温度’、‘大卡’、‘℃’等物理量，我想学过物理的人都能理解。
初中物理就讲到，热量总是通过传导、对流、辐射，从温度高的物体转移到温度低的物体，绝不可能反过来进行。
一个物体失去一些热量后，它的温度也会降低一些。
我们的目的就是通过制冷系统，将商品中和空气中的热量向比商品温度更低的制冷剂传递，达到降低商品温度的目的。
我们的制冷系统与锅炉的制热系统在热力学上来讲是完全一样的，它们的热传导公式也完全一样，我们先以锅炉作比拟，进一步讲讲制冷剂在制冷时的作用。
上面讲的烧水壶也可算是一只锅炉，不过水烧开了，我们就灌热水瓶了，如果我们在壶嘴上套根管子，通到浴室，那就可以洗桑拿了，水壶就成小锅炉了。
要注意的是这时水壶中的水永远是100℃，水壶出口处的蒸汽温度也是100℃，为什么不是110℃，不是90℃？这是因为在一个大气压下水的沸腾温度是100℃，这是水的物理性能所决定了的。
在青藏高原，大气压力较低，水70℃左右就开了，没有高压锅就只能吃夹生饭，而在高压锅里，温度可达到110℃，因为高压锅排气阀的重量，刚好使锅内压力保持在1Kg/CM2表压力（实际是2个大气压）。
一般小型锅炉可烧4Kg/CM2表压力蒸汽，蒸汽温度也接近140℃，锅炉中的水温也与蒸汽温度一样也是140℃。
煤气炉的火头温度可达1000℃左右，火头将热量传递给水，使水的温度上升直达沸点，一公斤水从沸点到烧干（全部变成蒸汽），将从煤气火头中带走的热量与上面所讲水壶给钢板降温是一样的，接近壶底的火焰是一个降温过程。
锅炉中的煤燃烧温度在1200℃左右，没有锅炉中水的降温，锅炉中的排管将被烧塌。
从我们的角度来讲，在这里的水就是制冷剂。
反过来水蒸汽进了浴室马上凝结成小水珠（雾气），放出热量使浴室内温度上升，同样一公斤水烧成的一公斤蒸汽，汽在浴室里放出539大卡热量后全部变成水，在蒸汽变成水的时候，小水珠的温度是100℃，这是一个冷凝过程。
当然小水珠会继续放出热量而降低温度，等水珠变成水滴落到地上或附在墙壁上时，只有30℃左右了，这就不是冷凝过程了，而只是普通降温过程。
同样将锅炉蒸汽通到室内热水汀（室内供热排管）中，热水汀对蒸汽来说就成了冷凝器，如果供应的蒸汽压力是1Kg/CM2表压力（实际是2个大气压），热水汀表面温度就是110℃，热水汀向室内空气散发热量，使室内温度上升，而蒸汽就在热水汀内冷凝成水，如果向室内散发了539大卡热量，热水汀内就冷凝下来1公斤水。
按制冷角度来讲，这整个过程就是煤燃烧的热量被水吸收而沸腾，成为蒸汽，蒸汽带着吸收来的热量来到热水汀，热水汀的表面向空气散发了热量，蒸汽失去热量后又从新冷凝成蒸馏水，这水可通过设备回到锅炉继续使用。
现在回到制冷的四大要件：①压缩机，与空气压缩机原理一样；②冷凝器，可以理解为热水汀或做酒业的蒸馏器（锡锅）；③蒸发器，可以理解为上面所讲的水壶或锅炉；④节流阀，可以理解为从楼上高位的热水汀到锅炉之间，加一只阀，开小一点，让蒸馏下来的水流进锅炉继续使用，不让热水汀中的水流光了使锅炉中的蒸汽反冲回热水汀，这一点与我们制冷不同，因为整个系统是均压的，而制冷系统冷凝部分是高压的，节流阀是控制制冷剂合理分配给蒸发器，让蒸发器处于正常的制冷工作状态。
在电冰箱上制冷的四大要件是：①压缩机，藏在冰箱后面，圆头圆脑的家伙；②冷凝器，就是在冰箱后面的散热片；③蒸发器，在初期的单门冰箱中的冻结框，可以看得很清楚，拆开无霜冰箱的内衬也能看到冷风机一样的翅片管；④节流阀，在冰箱后面有一段绕成螺旋状的细铜管，那就是毛细管。
冰箱的外壳就相当与冷库外体。
在制冷行业中，制冷剂可以是水、氨、F12、F22、F502、液氮等等。
空调用溴化锂吸收式制冷机，就是以水作为制冷剂使用。
电冰箱中使用的是F12，在大冷库的制冷系统中用的是液态氨（不是氨水），液态氨的性质在氨的物理性能表上可以查到，它在一个大气压下的蒸发温度是－33.3℃。
如果将液氨从常温的钢瓶中放出，一出钢瓶它立即变为－33.3℃的液氨（因为外界是一个大气压），如果流到水泥地上，水泥地的温度立刻使它沸腾，这是水泥地的热量传给了液氨，使液氨蒸发成汽态氨，水泥地的局部也很快降到－30℃左右，如果流到水泥地上的液氨正好是一公斤，要使液氨全部蒸发光，他必需从水泥地上吸收326大卡热量，吸收多少，蒸发多少，吸不足326大卡热量，就一定有液氨残留下来。
如果将液氨放在一个金属盆里，再将金属盆底接触水面，水的热量立刻传给液氨，液氨受热沸腾，水也很快结冰；如果将盆悬挂在空中，盆底周围的空气立即因热量传给了液氨而失去热量而降温，降了温的空气在下降，周围热空气立即来补充，在盆下面可以看到带着雾的冷空气在缓缓降下。
这个盆就是‘蒸发器’。
至于蒸馏器，有人看过，有人没看过，但是大家都看过茶缸盖凝结水的现象，或者农村吊酒的锡锅，原理是一样的。
缸盖里面是热腾腾的水蒸汽，缸盖外是冷空气，水蒸汽通过缸盖将热量传递给了冷空气，失去了一定热量的水蒸汽，在缸盖里表面凝结成水，这就是冷凝器的原理，上面讲的热水汀也是同样原理。
现在讲库房里的制冷进行过程：液态氨在蒸发器（排管）中如果处于0.3Kg/CM2表压力状态（应该是0.03Mpa表压力，出于习惯的方便，还是用Kg/CM2），它的沸腾温度应该是－28℃；而蒸发器外是－18℃的冷库，如果有高于－18℃的商品进库，商品中的热量很快传给了空气，使空气温度上升到比如－15℃，－15℃的空气又将从商品中传来的热量传给了－28℃的液氨，液氨吸收了热量温度不会上升，而是沸腾蒸发为气体（氨蒸汽），这样空气来来回回的传送，商品中的热量逐步减少，温度逐步降低，最后降到－18℃，制冷就可以结束了，这是蒸发器的工作任务，库内空气向蒸发器传递多少热量，蒸发器内的液氨就蒸发掉相应的重量。
当然除了商品中的热量外，还有外界气温中的热量通过围护结构传进来的热量，开门时空气带进的热量，使库温不时的上升，所以需要定时开机降温。
但是如果没有压缩机的参与，蒸发器的工作是不能持久的，因为液氨受热蒸发成为氨蒸汽，氨蒸汽逐步挤占蒸发器的空间，蒸发器中的压力也就逐步升高，压力升高，液氨的沸腾温度就会上升，最后压力升到1Kg/CM2表压力时，温度也上升到－18℃左右，液氨与冷库的温度相同，由于温度平衡，热量就无法向液氨传递了，制冷也就停止了。
压缩机的任务就是要把蒸发器中产生的氨蒸汽抽走，使蒸发器中的压力一直保持在我们生产需要的0.3Kg/CM2表压力状态。
这时候蒸发器中的压力叫蒸发压力，蒸发器中的液氨温度叫蒸发温度。
压缩机抽出的氨蒸汽并不是排到大气中去的，而是排到冷凝器中，氨蒸汽被压缩到冷凝器后，冷凝器的压力会逐步升高，而后就是冷凝器的任务了。
我们知道氨蒸汽是带着冷库中的热量的，氨蒸汽被压缩机从蒸发器抽出，而后压缩到冷凝器中，那么压缩机就完成了输送热量的任务。
现在氨蒸汽被聚集在冷凝器中（带着大量冷库中的热量），压力不断升高，温度也随着压力的升高而升高，比如说压力升高到表压力14Kg/CM2，温度也就对应升到＋39℃，如果在冷凝器管外供给＋34℃的冷却水，那冷凝器中的氨蒸汽就会向水传送出热量，每向冷却水送出264大卡热量，冷凝器中就有一公斤重的氨蒸汽凝结成液态氨，并让出原来氨蒸汽占领的大部分空间来。
如果热量没有出路，那冷凝器中的压力就继续升高，到冷凝器爆炸或跳安全阀为止。
但是实际上压缩机的排出温度，在表压力14公斤/平方公分时，不是＋39℃，而是＋100℃以上。
