冰箱和空调的工作原理

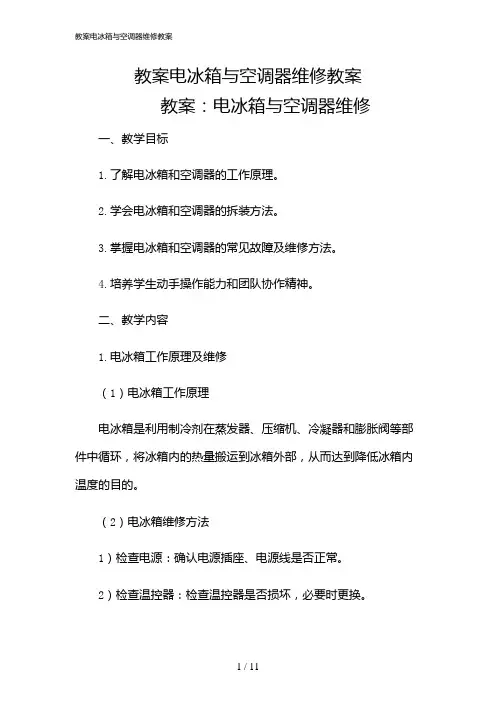

2024年教案电冰箱与空调器维修教案
教案电冰箱与空调器维修教案教案：电冰箱与空调器维修一、教学目标1.了解电冰箱和空调器的工作原理。
2.学会电冰箱和空调器的拆装方法。
3.掌握电冰箱和空调器的常见故障及维修方法。
4.培养学生动手操作能力和团队协作精神。
二、教学内容1.电冰箱工作原理及维修（1）电冰箱工作原理电冰箱是利用制冷剂在蒸发器、压缩机、冷凝器和膨胀阀等部件中循环，将冰箱内的热量搬运到冰箱外部，从而达到降低冰箱内温度的目的。
（2）电冰箱维修方法1）检查电源：确认电源插座、电源线是否正常。
2）检查温控器：检查温控器是否损坏，必要时更换。
3）检查制冷系统：检查制冷剂是否泄漏，检查压缩机、冷凝器、蒸发器等部件是否损坏。
4）检查门封条：检查门封条是否损坏，必要时更换。
2.空调器工作原理及维修（1）空调器工作原理空调器是利用制冷剂在蒸发器、压缩机、冷凝器和膨胀阀等部件中循环，将室内的热量搬运到室外，从而达到降低室内温度的目的。
（2）空调器维修方法1）检查电源：确认电源插座、电源线是否正常。
2）检查遥控器：检查遥控器是否损坏，必要时更换电池或遥控器。
3）检查空调器面板：检查空调器面板是否损坏，必要时更换。
4）检查制冷系统：检查制冷剂是否泄漏，检查压缩机、冷凝器、蒸发器等部件是否损坏。
三、教学方法1.理论讲解：讲解电冰箱和空调器的工作原理及维修方法。
2.实践操作：分组进行电冰箱和空调器的拆装与维修实践。
3.小组讨论：分组讨论电冰箱和空调器的故障原因及维修方法。
4.案例分析：分析电冰箱和空调器维修过程中的典型案例。
四、教学安排1.课时：共8课时，其中理论讲解2课时，实践操作4课时，小组讨论1课时，案例分析1课时。
2.教学过程：第一课时：电冰箱工作原理及维修方法（理论讲解）第二课时：空调器工作原理及维修方法（理论讲解）第三课时：电冰箱拆装与维修实践（实践操作）第四课时：空调器拆装与维修实践（实践操作）第五课时：小组讨论电冰箱故障原因及维修方法第六课时：小组讨论空调器故障原因及维修方法第七课时：电冰箱维修案例分析第八课时：空调器维修案例分析五、教学评价1.学生自评：学生对自己在电冰箱和空调器维修过程中的表现进行评价。
详解冰箱的工作原理与制冷系统流程图
详解冰箱的工作原理与制冷系统流程图手把手教你空调电路板维修（变频+定频）一、普通电冰箱的工作原理1构成普通电冰箱因多采用往复式压缩机，所以它的制冷系统由压缩机、冷凝器、干燥过滤器、毛细管、蒸发器构成如图1～图5所示图1、普通电冰箱的制冷系统1图2、普通电冰箱的制冷系统2图3、普通电冰箱的制冷系统3图4、普通电冰箱的制冷系统4图5 、普通电冰箱的制冷系统52工作原理从图1～图5可以看出，即使是普通的电冰箱，也会根据使用的蒸发器、冷凝器的位置或数量而有所不同，并且有的制冷系统还设置了门框防露管，下面以图3所示的制冷系统为例进行介绍压缩机系统的四大过程：压缩过程：插上电冰箱电源线，在温控器的触点接通的情况下，压缩机开始工作，低温、低压的制冷剂被压缩机吸入，在压缩机汽缸内被压缩成高温、高压的过热气体后排出到冷凝器中。
冷凝过程：高温、高压的制冷剂气体通过冷凝器散热，温度不断下降，逐渐被冷却为常温、高压的饱和蒸气，并进一步冷却为饱和液体，温度不再下降，此时的温度叫冷凝温度。
制冷剂在整个冷凝过程中的压力几乎不变。
节流过程：经冷凝后的制冷剂饱和液体经干燥过滤器滤除水分和杂质后流入毛细管，通过它进行节流降压，制冷剂变为常温、低压的湿蒸气。
蒸发过程：随后在蒸发器内开始吸收热量进行汽化，不仅降低了蒸发器及其周围的温度，而且使制冷剂变成低温、低压的气体。
从蒸发器出来的制冷剂再次回到压缩机中，重复以上过程，将电冰箱内的热量转移到箱外的空气中，实现了制冷的目的。
制冷剂在压缩机运转制冷时，在各器件（管路）的状态、压力、温度不同，如图6所示。
压缩机停转后，制冷剂在制冷系统中压力相同，其平均压力为0.19～0.22MPa。
图6、制冷时制冷剂在各部位状态及压力3典型故障制冷系统的焊点、器件、管路出现泄漏情况，使制冷剂跑光或泄漏较多时，会产生不制冷或制冷差故障；若系统内有水分或杂质会产生冰堵或脏堵故障。
二、双温双控制冷系统的工作原理1构成制冷系统由压缩机、干燥过滤器、冷凝器、电磁阀、冷藏室毛细管和冷冻室毛细管、冷藏室蒸发器和冷冻室蒸发器等组成，与一般的双门直冷式冰箱的制冷系统相比增加了一个毛细管、一个电磁阀。
冰箱空调基本原理
蒸汽压缩制冷循环
蒸发器： 蒸发器的作用是使毛细管或膨胀阀送来的制冷剂在 低压的条件下迅速沸腾蒸发，大量吸收箱内的热 量，是箱内温度下降，达到制冷的目的
蒸汽压缩制冷循环
膨胀阀或毛细管：
膨胀阀或毛细管在制冷循环中起到了“节流”的作用。所谓“节流” 是指，当制冷剂液体通过管道中，特别设置的细管或“狭孔” （膨胀阀或毛细管），流速增大、压力减小、温度降低，有一部 分液体变成了气体，制冷剂流体经细管或“狭孔”的时间很短， 流体来不及与外界进行热交换，并且对外界也没有做功，这种现 象称为“节流”。
蒸汽压缩制冷循环
制冷剂： 制冷剂又称为工质，它是制冷循环中完成制冷循环的工 作介质。制冷剂在蒸发器内吸收被冷却物质的热量而 蒸发，在冷凝器内将热量传递给周围空气或水而冷凝 成液态。制冷机借助于制冷剂的状态变化而达到制冷 的目的。
蒸汽压缩制冷循环
干燥过滤器： 干燥过滤器的作用是吸附系统中制冷机中多余的 水分和过滤有形的异物，如灰尘颗粒、焊渣等
家用冰箱、空调产品基本原理
董浩，能效业务经理 Intertek 天祥集团
商用及电子电器
热学基础知识
热量从高温物体向低温物体传递，传递的方式有3种：
• 热传导 • 对流 • 辐射
热学基础知识
热传导：
两个物体相互接触时，热量从高温物体向低温物体传递；或 者一个物体，热量从高温部位向低温部位传递 举例：
热学基础知识
热辐射：
热量从高温物体直接沿直线射出去的传热方式叫做热辐射
举例：
电冰箱背后的冷凝器是个热交换器，冷凝器内流动着的制冷 剂比室内空气温度高，他将热量散发给空气的方式，除了 空气的对流外，还有热辐射
热学基础知识
物质的状态变化
图解制冷原理(内含动态原理图)
图解制冷原理（内含动态原理
图）
一、空调系统
首先是空调系统的使用。
我相信朋友们闭上眼睛也能说出原理。
二、冰箱系统
冰箱系统也是制冷系统最常见的应用。
我们来看看原理。
三、热泵系统
实际上，热泵系统是空调制冷系统的逆向应用方案。
之前用制冷制冷系统产生冷量，现在用四通换向阀产生热量。
我们来看一下原理图。
先来看看制冷模式：
再来看看热泵运行模式：
实际使用当中，最常见的还是风冷热泵机组了，看下面的原理图：
1.第一，制冷模式可以产生冷水。
如果连接空气末端设备，可以为房间提供冷能。
2、再来看看制热模式，早的很多年前，这个系统经过包装一下，摇身一变，变成一个非常时髦的概念叫空气源热泵系统，号称是第五代热水系统：
四、制冰机系统
制冰机也是制冷系统最常见的应用之一。
我们来看看制冰机的几种形式。
五、除湿机系统
当然，除湿机系统也是基于制冷系统的原理。
潮湿的空气被风扇吸入机器，并通过热交换器。
此时空气中的水蒸气凝结成水滴，而干燥的空气温度降低，排出机外。
六、汽车空调系统
汽车空调系统是制冷系统的经典用例，包括汽车空调系统、火车空调系统、公交车空调系统、冷藏车空调系统、冷藏集装箱等。
我们简单看一下:
七、冷藏展示柜
超市、餐厅的冰箱、展示柜也是利用制冷原理。
八、干冰机
干冰机也是利用制冷原理的哦。
各种家用电器设备工作原理与技术

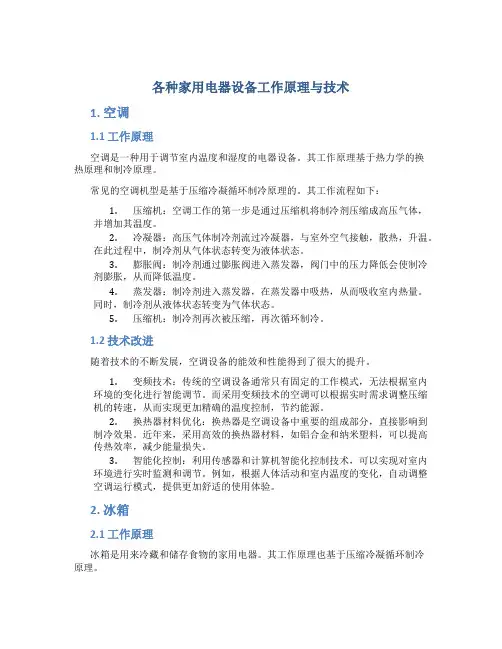

各种家用电器设备工作原理与技术1. 空调1.1 工作原理空调是一种用于调节室内温度和湿度的电器设备。
其工作原理基于热力学的换热原理和制冷原理。
常见的空调机型是基于压缩冷凝循环制冷原理的。
其工作流程如下：1.压缩机：空调工作的第一步是通过压缩机将制冷剂压缩成高压气体，并增加其温度。
2.冷凝器：高压气体制冷剂流过冷凝器，与室外空气接触，散热，升温。
在此过程中，制冷剂从气体状态转变为液体状态。
3.膨胀阀：制冷剂通过膨胀阀进入蒸发器，阀门中的压力降低会使制冷剂膨胀，从而降低温度。
4.蒸发器：制冷剂进入蒸发器，在蒸发器中吸热，从而吸收室内热量。
同时，制冷剂从液体状态转变为气体状态。
5.压缩机：制冷剂再次被压缩，再次循环制冷。
1.2 技术改进随着技术的不断发展，空调设备的能效和性能得到了很大的提升。
1.变频技术：传统的空调设备通常只有固定的工作模式，无法根据室内环境的变化进行智能调节。
而采用变频技术的空调可以根据实时需求调整压缩机的转速，从而实现更加精确的温度控制，节约能源。
2.换热器材料优化：换热器是空调设备中重要的组成部分，直接影响到制冷效果。
近年来，采用高效的换热器材料，如铝合金和纳米塑料，可以提高传热效率，减少能量损失。
3.智能化控制：利用传感器和计算机智能化控制技术，可以实现对室内环境进行实时监测和调节。
例如，根据人体活动和室内温度的变化，自动调整空调运行模式，提供更加舒适的使用体验。
2. 冰箱2.1 工作原理冰箱是用来冷藏和储存食物的家用电器。
其工作原理也基于压缩冷凝循环制冷原理。
常见的冰箱工作流程如下：1.压缩机：压缩机将制冷剂压缩成高温高压气体。
2.冷凝器：高温高压气体通过冷凝器散热，与外界空气交换热量，从而冷凝成高压液体。
3.膨胀阀：高压液体经过膨胀阀进入蒸发器，膨胀阀的减压作用使制冷剂温度大幅下降。
4.蒸发器：制冷剂在蒸发器中蒸发，吸收室内热量，从而冷却储物室的空气。
5.压缩机：制冷剂从蒸发器流回压缩机，开始新的循环。

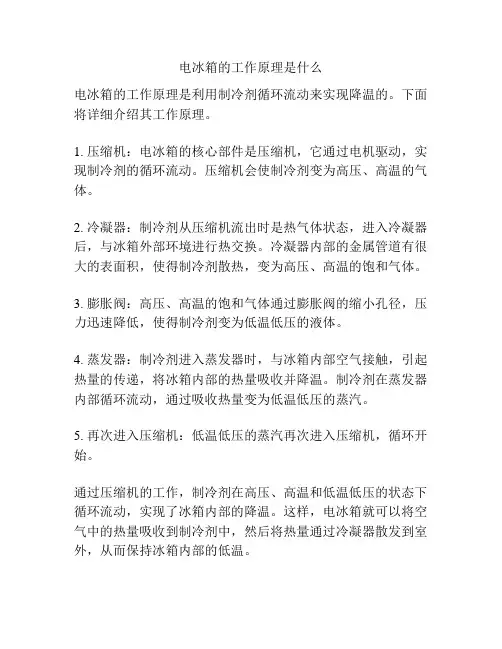

电冰箱的工作原理是什么
