冰箱空调制冷基本原理
冰箱制冷的原理
冰箱制冷的原理
冰箱的制冷原理是通过循环工作的制冷剂实现的。
制冷剂循环过程可以分为四个部分：蒸发、压缩、冷凝和膨胀。
首先，制冷剂从蒸发器进入冰箱内部的冷却室，此时制冷剂处于低压状态。
蒸发器内部通过电流或压缩机提供的能量改变制冷剂的状态，使其从液体状态转变为蒸汽状态，吸收室内热量，从而使冷却室温度下降。
然后，蒸发后的制冷剂进入压缩机。
在压缩机内部，制冷剂被压缩成高压高温的气体。
压缩机提供的能量使制冷剂分子之间距离变短，分子之间的碰撞增加，从而使制冷剂的温度升高。
接下来，高温高压的制冷剂进入冷凝器。
在冷凝器中，制冷剂排出室外，与外界空气接触，经过散热，使制冷剂的温度降低。
制冷剂释放热量给外界，使外界温度升高。
最后，冷凝后的制冷剂通过膨胀阀进入蒸发器，压力降低，同时温度也会降低。
制冷剂再次进入蒸发器，在蒸发器内部，制冷剂再次吸收室内的热量，完成一个循环。
通过不断循环以上的工作过程，冰箱内部的温度得以降低，达到制冷的效果。
同时，冰箱的绝热屏障使得内部热量不会外泄，保持低温状态，从而实现了冷藏和冷冻的功能。

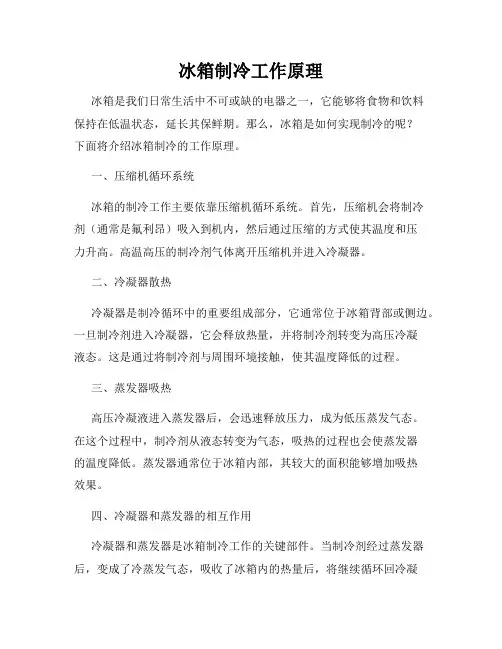

冰箱制冷工作原理
冰箱制冷工作原理冰箱是我们日常生活中不可或缺的电器之一，它能够将食物和饮料保持在低温状态，延长其保鲜期。
那么，冰箱是如何实现制冷的呢？下面将介绍冰箱制冷的工作原理。
一、压缩机循环系统冰箱的制冷工作主要依靠压缩机循环系统。
首先，压缩机会将制冷剂（通常是氟利昂）吸入到机内，然后通过压缩的方式使其温度和压力升高。
高温高压的制冷剂气体离开压缩机并进入冷凝器。
二、冷凝器散热冷凝器是制冷循环中的重要组成部分，它通常位于冰箱背部或侧边。
一旦制冷剂进入冷凝器，它会释放热量，并将制冷剂转变为高压冷凝液态。
这是通过将制冷剂与周围环境接触，使其温度降低的过程。
三、蒸发器吸热高压冷凝液进入蒸发器后，会迅速释放压力，成为低压蒸发气态。
在这个过程中，制冷剂从液态转变为气态，吸热的过程也会使蒸发器的温度降低。
蒸发器通常位于冰箱内部，其较大的面积能够增加吸热效果。
四、冷凝器和蒸发器的相互作用冷凝器和蒸发器是冰箱制冷工作的关键部件。
当制冷剂经过蒸发器后，变成了冷蒸发气态，吸收了冰箱内的热量后，将继续循环回冷凝器。
在冷凝器中，制冷剂再次成为高压冷凝液态，释放热量，然后再次进入蒸发器循环。
五、制冷剂的选择在冰箱制冷工作中，制冷剂的选择非常重要。
制冷剂需要具有较低的沸点和较高的冷凝点，以便在蒸发器和冷凝器之间实现热量转移。
同时，制冷剂也需要具备稳定性和环保性，以减少对环境的污染。
六、温度控制除了制冷系统，冰箱还配备了温度控制装置，以便我们根据需要来调节冰箱内的温度。
温度控制器可以监测冰箱内部的温度，并通过控制压缩机的工作时间和速度来控制制冷剂的循环，从而达到所需的温度。
综上所述，冰箱的制冷工作原理是通过压缩机循环系统，包括压缩机、冷凝器、蒸发器等组件相互作用，使制冷剂在高压和低压的交替下完成相态变化，从而吸取冰箱内的热量，达到保持低温的效果。
这些工作原理的协同作用使得冰箱能够为我们提供新鲜和美味的食物。
图解电冰箱的制冷原理
图解电冰箱的制冷原理1、电冰箱的制冷循环原理电冰箱主要是利用制冷剂的循环和状态变化过程进行能量的转换，从而降低箱室内的温度，实现制冷。
压缩机工作后，将制治剂压缩成高温高压的过热蒸气，然后从排气口排出，进入冷凝器。
冷凝器将制冷剤的热量散发给周围的空气，使得制冷剂由高温高压的过热蒸气冷凝为常温高压的液体。
干燥过滤器对流经的制冷剤进行过滤，滤除水分、杂质和氧化物。
制冷剂在毛细管中节流降压后，变为低温低压的制冷剂液体送入蒸发器中。
在蒸发器中，低温低压的制冷剂液体吸收箱室内的热量而气化为饱和气体，这就达到了吸热制冷的目的。
最后，低温低压的制冷剂蒸气经压缩机吸气管后进入压缩机，再经压缩机压缩后成为高温高压的过热蒸气，开始下一次循环。
目前，大多数电冰箱釆用双温双控的方式进行制冷循环的控制。
双温双控是指在电冰箱中配置两个蒸发器和两个温度传感器对冷藏室、冷冻室内的温度进行检测和控制。
因此，电冰箱的冷冻室和冷藏室的制冷循环可同时进行，当冷藏室的温度达到设定温度时，冷藏室制冷循环停止，冷冻室的制冷工作继续进行。
该控制方式可减少能耗，达到电冰箱不同室内温度需求不同的目的。
2、双温双控电冰箱的制冷循环原理3、电冰箱的冷气循环原理电冰箱箱室内通过加快空气流动或自然对流的方式，使空气形成循环，来提高制冷效果。
这种冷气循环方式通常可分为冷气自然对流降温方式（直冷式降温）和冷气强制对流降温方式（间冷式降温）。
直冷式降温是利用低温气体下降，高温气体上浮这一自然气流规律实现冷气循环。
在冷藏室内设有一个蒸发器，通过蒸发器直接吸收食物和箱内空气的热量，达到制冷的目的。
间冷式降温会将蒸发器集中放置在一个专门的制冷区域内，然后依靠风扇强制吹风的方式使冷气在电冰箱内循环，从而达到制冷的效果。
直冷式降温与间冷式降温相比：直冷式降温耗电量较小，但容易结霜；而间冷式降温耗电量较大，但温度均匀，利于食品的长期保存。
详解冰箱的工作原理与制冷系统流程图
详解冰箱的工作原理与制冷系统流程图手把手教你空调电路板维修（变频+定频）一、普通电冰箱的工作原理1构成普通电冰箱因多采用往复式压缩机，所以它的制冷系统由压缩机、冷凝器、干燥过滤器、毛细管、蒸发器构成如图1～图5所示图1、普通电冰箱的制冷系统1图2、普通电冰箱的制冷系统2图3、普通电冰箱的制冷系统3图4、普通电冰箱的制冷系统4图5 、普通电冰箱的制冷系统52工作原理从图1～图5可以看出，即使是普通的电冰箱，也会根据使用的蒸发器、冷凝器的位置或数量而有所不同，并且有的制冷系统还设置了门框防露管，下面以图3所示的制冷系统为例进行介绍压缩机系统的四大过程：压缩过程：插上电冰箱电源线，在温控器的触点接通的情况下，压缩机开始工作，低温、低压的制冷剂被压缩机吸入，在压缩机汽缸内被压缩成高温、高压的过热气体后排出到冷凝器中。
冷凝过程：高温、高压的制冷剂气体通过冷凝器散热，温度不断下降，逐渐被冷却为常温、高压的饱和蒸气，并进一步冷却为饱和液体，温度不再下降，此时的温度叫冷凝温度。
制冷剂在整个冷凝过程中的压力几乎不变。
节流过程：经冷凝后的制冷剂饱和液体经干燥过滤器滤除水分和杂质后流入毛细管，通过它进行节流降压，制冷剂变为常温、低压的湿蒸气。
蒸发过程：随后在蒸发器内开始吸收热量进行汽化，不仅降低了蒸发器及其周围的温度，而且使制冷剂变成低温、低压的气体。
从蒸发器出来的制冷剂再次回到压缩机中，重复以上过程，将电冰箱内的热量转移到箱外的空气中，实现了制冷的目的。
制冷剂在压缩机运转制冷时，在各器件（管路）的状态、压力、温度不同，如图6所示。
压缩机停转后，制冷剂在制冷系统中压力相同，其平均压力为0.19～0.22MPa。
图6、制冷时制冷剂在各部位状态及压力3典型故障制冷系统的焊点、器件、管路出现泄漏情况，使制冷剂跑光或泄漏较多时，会产生不制冷或制冷差故障；若系统内有水分或杂质会产生冰堵或脏堵故障。
二、双温双控制冷系统的工作原理1构成制冷系统由压缩机、干燥过滤器、冷凝器、电磁阀、冷藏室毛细管和冷冻室毛细管、冷藏室蒸发器和冷冻室蒸发器等组成，与一般的双门直冷式冰箱的制冷系统相比增加了一个毛细管、一个电磁阀。
空调和冰箱的制冷原理
空调和冰箱的制冷原理
空调和冰箱是利用不同的制冷原理实现冷却效果的。
空调采用的制冷原理是蒸发冷却循环。
空调中的制冷剂通过压缩机被压缩成高压气体，然后通过冷凝器散发热量，变成高压液体。
接下来，高压液体经过膨胀阀放掉一部分压力，降低了温度和压力，从而变成低压液体。
低压液体通过蒸发器，与室内的空气接触并蒸发，吸收了室内空气的热量，使室内温度下降。
蒸发后的制冷剂变成低压气体，再次被吸入压缩机，循环往复。
冰箱的制冷原理主要是通过压缩制冷。
冰箱内有一个压缩机，压缩机将制冷剂压缩成高压气体，导致温度升高。
然后，高压气体通过冷凝器，通过散热排出热量，变成高压液体。
高压液体通过膨胀阀放掉一部分压力，降低了温度和压力，从而变成低压液体。
低压液体通过蒸发器，在蒸发器中与室内空气接触，吸收了室内空气的热量，使室内温度下降。
蒸发后的制冷剂再次被吸入压缩机，循环往复。
虽然空调和冰箱的制冷原理不同，但都是通过循环利用制冷剂来降低室内温度，达到冷却的效果。
冰箱制冷系统
冰箱制冷系统冰箱制冷系统是现代家用电器中不可或缺的一部分。
它通过一系列的工艺和技术，使食物和饮料保持低温状态，延长它们的保鲜期。
本文将从冰箱制冷系统的原理、构成以及常见问题等方面进行介绍，旨在增加读者对冰箱制冷系统的了解。
冰箱制冷系统的原理是基于热量传递和热量平衡的物理原理。
它采用了制冷剂作为传导介质，在不同的压力和温度下循环运动，完成热量的吸收和释放过程。
其主要的工作原理可以分为四个步骤：压缩、冷凝、膨胀和蒸发。
首先是压缩过程，冰箱里的制冷剂被压缩机抽入，并被压缩成高压高温的气体。
然后，制冷剂进入冷凝器，在外部环境的作用下，通过散热的方式将热量释放出去，同时冷却变成高压液体。
接下来，高压液体通过膨胀阀流入蒸发器，此时的制冷剂压力降低，蒸发过程开始。
在蒸发器内部，制冷剂吸收食物和饮料所释放的热量，同时自身发生气化变成低压气体。
最后，低压气体再次经过压缩机，重新进入循环，完成整个制冷过程。
冰箱制冷系统的构成主要包括压缩机、冷凝器、膨胀阀和蒸发器。
其中，压缩机是冰箱制冷系统的核心部件，它通过压缩制冷剂，提高其温度和压力。
冷凝器则起到散热的作用，使制冷剂从高压液体变成高压气体。
膨胀阀的作用是在制冷剂进入蒸发器之前，降低其压力和温度。
蒸发器是冰箱内部的部件，它通过吸收食物和饮料释放的热量，实现冷却的目的。
然而，冰箱制冷系统也常常会出现一些常见问题。
例如，冰箱制冷不良是使用过程中常见的故障之一。
它可能由于压缩机故障、冷凝器堵塞或制冷剂泄漏等原因引起。
此外，冰箱内部结冰也是常见的问题，可能是由于蒸发器故障或膨胀阀失效导致的。
此外，制冷系统可能会出现制冷不均匀或制冷效果差的情况，这可能与制冷剂不足、膨胀阀调整不当或冷凝器需要清洁有关。
为了保障冰箱制冷系统的正常运行和延长其使用寿命，用户也需要进行一些常规的维护和保养。
例如，定期清洁冷凝器的表面，确保其散热效果良好。
另外，用户应避免将热食物直接放入冰箱，以免影响制冷系统的效果。
冰箱制冷原理
冰箱是保持恒定低温的一种制冷设备，也是一种使食物或其他物品保持恒定低温冷态的民用产品。
它是怎么制冷的呢？下面小编为大家揭秘下冰箱的制冷原理。
一、冰箱制冷原理详解1、压缩机压缩制冷剂气体。
这将升高制冷剂的压力和温度（橙色），而冰箱外部的热交换线圈帮助制冷剂散发加压产生的热量。
2、当制冷剂冷却时，制冷剂液化成液体形式（紫色），并流经安全阀。
3、当制冷剂流经安全阀时，液态制冷剂从高压区流向低压区，因此它会膨胀并蒸发（浅蓝色）4、在蒸发过程中，它会吸收热量，发挥制冷效果。
5、冰箱内的线圈帮助制冷剂吸收热量，使冰箱内部保持低温。
然后，重复该循环。
二、各种冰箱制冷原理：（一）根据冰箱的种类及制冷方式的不同，冰箱一般有以下几种制冷方式：1、压缩式电冰箱：该种电冰箱由电动机提供机械能，通过压缩机对制冷系统作功。
制冷系统利用低沸点的制冷剂，蒸发时，吸收汽化热的原理制成的。
其优点是寿命长，使用方便，目前世界上91～95％的电冰箱属于这一类。
2、吸收式电冰箱：该种电冰箱可以利用热源（如煤气、煤油、电等）作为动力。
利用氨－水－氢混合溶液在连续吸收－扩散过程中达到制冷的目的。
其缺点是效率低，降温慢，现已逐渐被淘汰。
3、半导体电冰箱：它是利用对PN型半导体，通以直流电，在结点上产生珀尔帖效应的原理来实现制冷的电冰箱。
4、化学冰箱：它是利用某些化学物质溶解于水时强烈吸热而获得制冷效果的冰箱。
5、电磁振动式冰箱：它是用电磁振动机作本动力来驱动压缩机的冰箱。
其原理、结构与压缩式电冰箱基本相同。
6、太阳能电冰箱：它是利用太阳能作为制冷能源的电冰箱。
7、绝热去磁制冷电冰箱、辐射制冷电冰箱、固体制冷电冰箱。
以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
冰箱原理简介
冰箱原理简介冰箱是我们日常生活中常见的家电之一，它能够将食物和饮料保持在低温状态，延长它们的保鲜期。
那么，冰箱是如何实现这一功能的呢？下面我将为大家介绍冰箱的工作原理。
1. 制冷剂的循环往复冰箱的制冷原理是基于制冷剂在系统内循环往复的方式。
在冰箱内部，有一个由制冷剂组成的封闭循环系统。
制冷剂是一种特殊的工质，具有较低的沸点。
2. 蒸发与冷凝在冰箱内，制冷剂首先通过一个叫做蒸发器的部件进入系统。
蒸发器位于冰箱的内部，通常位于冷冻室的后面。
当冷食物或饮料置于冰箱中时，蒸发器中的制冷剂与食物表面接触，吸收其中的热量。
接着，制冷剂变为气态，通过一个叫做压缩机的设备被压缩，升高了制冷剂的温度和压力。
然后，高温高压的气态制冷剂通过冷凝器，它位于冰箱后部或底部，与外界空气进行热交换，使制冷剂冷却凝结成液态。
3. 膨胀阀从冷凝器出来的制冷剂液态，经过一个叫做膨胀阀的装置，它起到控制制冷剂进入蒸发器的作用。
膨胀阀限制了液态制冷剂流量，使制冷剂在进入蒸发器时迅速膨胀，从而降低了其温度。
4. 散热器冰箱还配备了一个散热器，它通常位于冰箱背部或底部，用于散发制冷过程中产生的热量。
散热器通过导热管将热量传递到外界空气中，确保冰箱内部保持低温状态。
以上就是冰箱的工作原理。
通过制冷剂的循环往复，冰箱能够将室内温度降低，达到冷藏和冷冻的效果。
需要注意的是，为了保证冰箱的使用效果，我们在使用时应遵循一些基本原则。
首先，冰箱的密封性应良好，以防冷空气泄漏。
其次，冰箱中的食物应适当分区，不同食物之间要隔离开，避免交叉污染。
此外，冰箱定期进行清洁和除霜也很重要，以保持冰箱内部的卫生和高效运行。
总结起来，冰箱利用制冷剂的循环往复和热交换原理来保持室内的低温状态。
了解冰箱工作原理有助于我们更好地使用和维护冰箱，延长其使用寿命。
冰箱是现代生活中不可或缺的家电之一，随着科技的进步和人们对生活品质的要求提高，冰箱也在不断演变和改进。
相信在未来，冰箱还会继续发展，为我们的生活带来更多的便利和舒适。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冰箱工作原理
我们知道任何物质在液化(气体变为液体)后都要放出热量，在气化（液体变为气体）时都要吸收热量，这是最普遍的物理现象。
空调冰箱就是利用了这个道理，将制冷剂液化放出热量，然后再让他蒸发吸收热量。
因此空调就有了室外机，目的是散热和其它主要功能，冰箱则散热器在冰箱外部。
作为制冷剂的物质通常常温下为气体，便于蒸发，而且沸点不能太低，否则压缩时液化不容易，还要要求无毒，无异味儿。
常见的制冷剂为氨、氟里昂。
氟里昂实际上就是卤代烷，常见的是卤代甲烷。
例如一氟三氯甲烷、三氟一氯甲烷、二氟二氯甲烷等等。
也就是甲烷的分子中的氢原子被氯和氟原子所取代，你可以自己组合出不同的物质。
当然了，这种卤代烷一定要有氯原子和氟原子存在，不能全是氯也不能全是氟，而且烷烃中的氢原子全部被取代。
倒不是说不存在这种物质，而是满足不了作为制冷剂的要求，例如四氯甲烷，常温下为液体，也就是四氯化碳，不能做制冷剂的。
但是四氯化碳中的一个氯被氟取代，就可以做制冷剂。
制冷的过程是这样的：
首先压缩机将蒸发器来的气体制冷剂进行压缩，由于室温低于制冷剂的临界温度，当达到所需的压力后液化，液化时放出大量的热，这些热量通过散热管、散热片散发到空气中，也就是冰箱后面的散热管、空调室外机的风扇吹着的散热片。
提高压放出热量力，强制冷却，使制冷剂从气体转化为液体而放热。
液化后的制冷剂散热后，温度降低到接近室温，经过缓冲器后再通过毛细管进入蒸发器，毛细管很细，流着的是液体，到了蒸发器，空间突然增大，使得气体压力低，导致沸点降低，就不得不气化了，于是上演了气化吸热的一幕。
然后蒸发器后面就是压缩机，压缩机会及时地抽取气体，制冷剂在蒸发器蒸发后变成了气体，再到压缩机压缩，结果又放出热量变成了液体，成为一个循环。
高压的液体通过小孔，迅速膨胀降压、气化而吸热。
对于冰箱，蒸发器就是冷冻室周围的金属和部分，对于空调就是室内机里面的金属管和外面的吸热片，和冰箱不同的是，空调蒸发器温度不是低吗，用风扇吹他，于是空调就吹出了冷风。
冰箱同志则住在密封箱里，由于蒸发器不断地吸热，使得这里面温度很低，低到零下十几度。
那温度是怎么控制的？冰箱和空调温度控制都是通过启停压缩机来实现的。
压缩机总在那里干活儿就冷，反之就不制冷。
控制温度的部分叫温控器，冰箱的比较简单，有机械的，也有电子的，空调基本上都是电子的。
机械的相对比较简单，就是一个密封管，里面装有膨胀系数大的液体或气体，当温度升高时，膨胀，推动开关，使冰箱供电导致压缩机启动。
电子的也很简单，一般是一个热电阻温度计或热电偶温度计或者半导体温度计(所谓的温度计实际上是传感器)，温度变化导致传感器参数变化，通过电子电路实现对压缩机供电电路的开关。
电子温控有好处，便于实现遥控、定时、等等。
制冷剂氟里昂可以破坏大气中的臭氧层。
我们知道，大气分为对流层、平流层、暖层、电离层等，其中在大气层的10公里到50公里高度的区域(平流层)臭氧有相当的浓度，是臭氧富集区，臭氧是氧气的一种同素异形体，一个分子中有三个氧原子(氧气是两个)，臭氧可以吸收太阳光中的紫外线，使得紫外线转变为热能，氧气也可以在紫外线的作用下转变为臭氧。
单独的氧气在紫外线的照射下是不能把紫外线转化为热能的，而是直接透过。
只有在臭氧存在下，才会出现臭氧在紫外线照射下转换为氧气，氧气再在紫外线照射下转换为臭氧，实际上是一种化学平衡。
在氟里昂存在的情况下，臭氧分子将会被破坏变成氧气分子，在这个过程中，氟里昂并不发生变化，起到催化剂的作用。
也就是说，氟里昂破坏了臭氧分子后自己并不被消耗掉，氟里昂自然降解过程十分缓慢，因此大气中氟里昂的浓度增加自然而然会把臭氧破坏干净。
自然界的臭氧的产生一般是通过空气放电也就是闪电过程中有氧气
转变而来的，在自然环境下，臭氧的产生和消耗是平衡的，但人类制造了氟里昂，就会破坏这种平衡。
臭氧被破坏了，太阳光中波长小于290纳米的紫外线就会对生物造成极大的影响。
