排水管道材料、接口

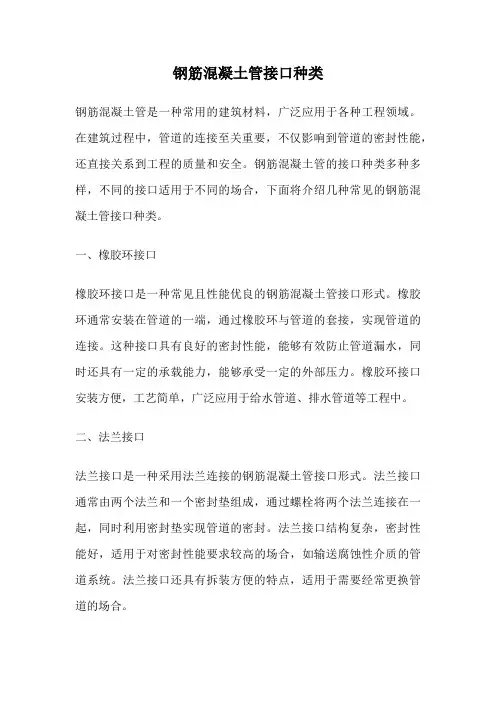

钢筋混凝土管接口种类
钢筋混凝土管接口种类钢筋混凝土管是一种常用的建筑材料，广泛应用于各种工程领域。
在建筑过程中，管道的连接至关重要，不仅影响到管道的密封性能，还直接关系到工程的质量和安全。
钢筋混凝土管的接口种类多种多样，不同的接口适用于不同的场合，下面将介绍几种常见的钢筋混凝土管接口种类。
一、橡胶环接口橡胶环接口是一种常见且性能优良的钢筋混凝土管接口形式。
橡胶环通常安装在管道的一端，通过橡胶环与管道的套接，实现管道的连接。
这种接口具有良好的密封性能，能够有效防止管道漏水，同时还具有一定的承载能力，能够承受一定的外部压力。
橡胶环接口安装方便，工艺简单，广泛应用于给水管道、排水管道等工程中。
二、法兰接口法兰接口是一种采用法兰连接的钢筋混凝土管接口形式。
法兰接口通常由两个法兰和一个密封垫组成，通过螺栓将两个法兰连接在一起，同时利用密封垫实现管道的密封。
法兰接口结构复杂，密封性能好，适用于对密封性能要求较高的场合，如输送腐蚀性介质的管道系统。
法兰接口还具有拆装方便的特点，适用于需要经常更换管道的场合。
三、柔性接口柔性接口是一种采用柔性材料连接的钢筋混凝土管接口形式。
柔性接口通常由金属波纹软管和法兰连接组成，通过金属波纹软管的柔性连接实现管道的连接。
柔性接口具有良好的柔性和位移能力，能够有效吸收管道在使用过程中产生的热胀冷缩和振动，降低管道系统的应力，延长管道的使用寿命。
柔性接口广泛应用于高温、高压、大位移的管道系统中。
四、承插接口承插接口是一种将管道直接插入另一根管道内部的连接方式。
承插接口通常采用榫头和榫口的形式，通过榫头插入榫口，实现管道的连接。
承插接口适用于管道直径较小、压力较低的场合，具有安装简便、结构紧凑的特点。
承插接口在一些小型工程和家庭装修中得到广泛应用。
五、搭接接口搭接接口是一种将两根管道的端部搭接在一起的连接方式。
搭接接口通常通过在管道端部设置槽口和凸缘，实现管道的搭接连接。
搭接接口具有结构简单、成本低廉的特点，适用于一些低压、低温的管道系统。
混凝土排水管道接口施工流程
1．混凝土排水管道接口的一般要求
(l)恒通混凝土排水管所采用的管材，必须经过严格检验，符合产品标准。
凡不符合标准者不得使用，特别是卸管后，要再检查有无损伤、裂缝，承插口和企口有无缺口。
(2)承插口式企口各种接口应平直，环形间隙应均匀，灰口应整齐、密实、饱满，不得有裂缝、空鼓等现象。
抹带接口应表面平整密实，不得有间断、裂缝、空鼓等现象。
2．混凝土排水管道接口施工流程
(l)水泥砂浆抹带接口适用于地下水位较低，施工质量有保证的地方。
水泥砂浆抹带接口因有渗漏，一般只用在平口式钢筋混凝土雨水管上。
(2)水泥砂浆接口可用于平口管或承插口管，用于平口管者，有水泥砂浆抹带和钢丝网水泥砂浆抹带。
(3)水泥砂浆接口的材料，应用强度等级32.5的水泥，砂子应过Zmm孔径的筛子且含泥量不得人于2%。
(4)接口用水泥砂浆配比应按设计规定，设计无规定时，抹带可采取水泥；砂子=1：2.5（重量比），水灰比一般不大于0.5。
使用的砂浆或细石混凝土随拌r随用，放置不得超过初凝时间，严禁加水复拌再使用。
聚乙烯(HDPE)端面式连接方式
端面式柔性抗震聚乙烯(HDPE)管道连接方式简介：端面式HDPE管又称：端面式聚乙烯HDPE管，端面式柔性抗震聚乙烯HDPE排水管，机制端面式HDPE排水管, 端面柔性连接聚乙烯(HDPE)排水管。
分类从管道系统构成上，聚乙烯(HDPE)管材可以分为直...端面式柔性抗震聚乙烯HDPE排水管目录1简介2分类3基本内容4特点优点5执行标准6适用管径7适用范围8管材管件选用9安装原则10管道连接方式选择11注意事项简介1简介端面式HDPE排水管又称：端面式聚乙烯HDPE管，端面式柔性抗震HDPE排水管，机制端面式HDPE排水管, 端面柔性连接聚乙烯(HDPE)排水管。
2分类从管道系统构成上，端面式聚乙烯HDPE管排水管材可以分为直管、管件、辅件三大类。
接口形式为：端面式聚乙烯HDPE管排水管。
材质为：高密度聚乙烯(HDPE)。
3基本内容1 端面式连接采用专用工具通过管端向外辊压形成的环形曲边90°角端面状。
不受管材的长短限制，任意长度都可在管端上进行曲边作业。
2 端面式连接技术特点管端带有曲边端面的管材与带有端面管件连接，密封采用“端面接触、柔性密封”的端面密封方式，通过拧紧紧固件连接凹凸法兰装置的一种连接方式。
是一种活接活拆、重复使用、方便装拆的快速接头。
3 端面法兰式连接范围：3.1 曲边端面法兰式连接：管道管径范围DN50～DN315；3.2 管件的连接方式依照管件上各端出口所连接的管道管径不同采用相应的连接方式。
4 连接可靠安全端面式接头采用压缩无缝隙的密封连接，具有强度高，抗振动、耐压高，气密性好，拉拔力大，其抗拉力远远大于同类管件，抗震、抗基础下沉能力强和连接快速等优点，属可拆卸连接，具有活接活拆、重复使用、方便装拆等功能的快速接头。
可用于高层及超高层建筑。
5 端面式密封原理遵循的原则是“端面接触、柔性密封”。
从密封原理我们知道，O形是所有形状的橡胶密封圈中的最佳形状，当O形橡胶被压缩后，由于向心力的反作用力，能保证最大限度地恢复原有的形态，形成最佳的密封状态。
给排水系统管材及连接方式
给排水系统管材及连接方式一、消防给水管材及接法1.管材自动喷水灭火系统和水喷雾灭火系统报警阀以前的管道、消火栓系统给水管，架空时应采纳内外壁热浸镀锌钢管；埋地时应采纳球墨铸铁管，自动喷水灭火系统和水喷雾灭火系统报警阀以后的管道可采纳热浸镀锌钢管、铜管、不锈钢管及钢涂塑、不锈钢衬塑等管道。
2.采纳钢管时压力小于等于2MPA时，最小壁厚有要求，详技术措施P274。
3.热浸镀锌焊接钢管分为一般钢管、加厚钢管和无缝钢管，当系统压力小于等于1.0MPA时，可采纳热浸镀锌焊接钢管；当系统压力在1.01.6间时，应采纳热浸镀锌焊接加厚钢管；当系统压力大于1.6时应采纳热浸镀锌无缝钢管。
4.当喷头为60度锥管螺纹时（NT），宜采纳热浸镀锌无缝钢管。
5.管道接口：卡箍连接、螺纹连接、法兰和焊接。
系统管道的连接镀锌钢管应采纳槽式连接件（卡箍）、螺纹或法兰连接。
报警阀前采纳内壁不防腐钢管时，可焊接连接。
系统中管径DN小于等于80时，采纳螺纹连接，管径DN大于80时，可采纳卡箍连接、法兰连接或焊接。
因卡箍连接要求的施工空间小，便于维护和修理，是目前最佳的连接方式。
二、建筑物内排水管道管材及接法1.建筑物内排水管道管材应采纳建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件。
2.环境温度可能显现0度以下的场所应采纳金属排水管；连续或常常排水温度大于40度或瞬时排水温度大于80度的排水管道，如公共浴室、旅馆等有热水供应系统的卫生间生活废水排水管道系统、高温排水设备的排水管道系统、公共建筑厨房及灶台等有热水排出的排水横支管及横干管等，应采纳金属排水管或耐热塑料排水管。
3.压力排水管道可采纳耐压塑料管、金属管或涂塑复合钢管。
4.对建筑标准要求较高的建筑、要求环境安静的场所，当一般塑料排水管道的水流噪声不能充足噪声掌控要求时，应实行相应空气隔声或结构隔声措施，如选用特制的消声管材及管件、采纳隔声效果好的墙体（实体墙、夹层轻质墙、有泡沫塑料填充的隔声墙等）、管道支架设橡胶衬垫、穿越楼板处管道外壁包缠消音绝缘材料、设置器具通气管等。
排水管道材料接口
第4页/共32页
五、排水管道的基础
地基 指槽底原土，不能回填，以免建成管道产生
管
沉陷。
道 基
基础 把管道荷载传递给地基的结构。
础
管座 固定管身和分布在管道荷载于基础的作用。系统的构筑物—— 检查井
作用：为了检查、清通和连接管渠而设置的。 设置位置：管渠交汇、转弯、管径或坡度改变以、跌水、 以及一定相隔一定直线距离的管渠等处。
3、塑料管和玻璃钢管
—— 公称直径为110~630mm，长度一般4m、5.5m、6m，常用 的有UPVC管、PE管和玻璃钢管，具有质轻、强度高、耐腐蚀 性能好、水流摩阻小，接口密封性能好、安装施工方便等优 点，但一般管内水温应低于40℃。
4、陶土管
—— 管径一般不超过600mm，长度多为0.8～1.0m，耐酸性很好， 特别适合排出酸性废水，质脆易碎。
第16页/共32页
第17页/共32页
第18页/共32页
第19页/共32页
第20页/共32页
第21页/共32页
六、排水管渠系统的构筑物——倒虹管
作用：管道通过障碍物。 组成：进水井、管道及出水井
第22页/共32页
第23页/共32页
六、排水管渠系统的构筑物——管桥
作用：管道穿过谷地时，不变更管道的坡度而用栈桥 或桥梁承托管道。
第24页/共32页
六、排水管渠系统的构筑物——出水口
一般设置在岸边。
第25页/共32页
第26页/共32页
第27页/共32页
第28页/共32页
第7章 排水管渠的管理和养护
7.1 排水管渠的管理和养护任务 1 、常见的故障 污物堵塞管道； 过重的外荷载、地基不均匀沉陷或污水的腐蚀作用， 使管渠损坏、裂缝或腐蚀等。 2、管理和养护任务 ①验收排水管渠； ②监督排水管渠使用规则的执行； ③定期检查、冲洗或清通排水管渠，以维持其通水能力； ④修理管渠及其构筑物，并处理意外事故等。

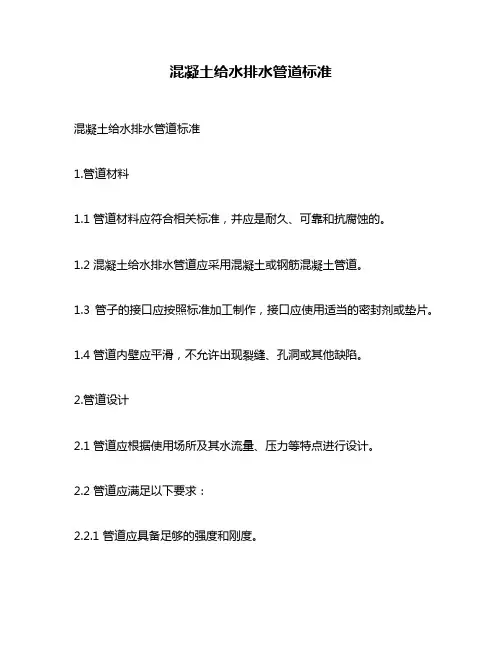

混凝土给水排水管道标准
混凝土给水排水管道标准混凝土给水排水管道标准1.管道材料1.1 管道材料应符合相关标准，并应是耐久、可靠和抗腐蚀的。
1.2 混凝土给水排水管道应采用混凝土或钢筋混凝土管道。
1.3 管子的接口应按照标准加工制作，接口应使用适当的密封剂或垫片。
1.4 管道内壁应平滑，不允许出现裂缝、孔洞或其他缺陷。
2.管道设计2.1 管道应根据使用场所及其水流量、压力等特点进行设计。
2.2 管道应满足以下要求：2.2.1 管道应具备足够的强度和刚度。
2.2.2 管道的流速应符合标准，避免出现过高或过低的流速。
2.2.3 管道的坡度应符合标准，避免出现积水或水流不畅的情况。
2.2.4 管道的支撑应满足标准，避免出现管道变形或断裂的情况。
2.2.5 管道的阀门、闸门等控制设备应符合标准，且应设置在易于使用和维护的位置。
2.3 管道设计应考虑以下因素：2.3.1 管道所承载的压力和水流量。
2.3.2 管道所处的地形、地质条件。
2.3.3 管道的使用寿命和维护成本。
2.3.4 管道的安全性和环保性。
3.管道施工3.1 管道施工应符合相关标准和规范。
3.2 管道施工应满足以下要求：3.2.1 管道的安装应符合设计要求，管道应沿着设计的路线敷设，避免出现弯曲或折叠。
3.2.2 管道的支撑应符合标准，管道应安装在稳定的基础上。
3.2.3 管道的接口应符合标准，接口应紧密连接，不允许出现漏水现象。
3.2.4 管道的保护应符合标准，管道应进行防腐处理，避免受到外部环境的腐蚀。
3.2.5 管道的检查应符合标准，管道应在施工结束后进行水压试验和泄漏测试。
4.管道维护4.1 管道维护应符合相关标准和规范。
4.2 管道维护应满足以下要求：4.2.1 管道应定期进行检查和维护，保持管道的清洁和畅通。
4.2.2 管道应及时修复管道的漏水和损坏。
4.2.3 管道应定期更换老化和损坏的管道部件和配件。
4.2.4 管道的维护人员应具备相关技能和知识，保证管道的安全和稳定运行。
钢筋混凝土承插式橡胶圈接口排水管道施工质量控制要点浅析
钢筋混凝土承插式橡胶圈接口排水管道施工质量控制要点浅析摘要：在城市化飞速发展的今天，市政建设在城市发展与扩张中的作用日益彰显。
而当今越来越多关于城市内涝的负面新闻被报道，这就让我们不得不对排水管道工程的施工质量提出质疑。
本文在介绍排水管道工程中常见的几种排水方式、管道材料、管道连接方式的同时，着重对钢筋混凝土承插式橡胶圈接口排水管道的施工质量控制要点进行剖析，以期能为大家在排水管道工程的质量控制中带来帮助。
关键词：承插式、橡胶圈、钢筋混凝土排水管道、质量控制引言：排水管道是在市政建设中中必不可少的，其施工质量不仅关系到城市的发展，还关系到我们居民的日常生活质量及健康。
特别是钢筋混凝土承插口管道，这一在排水工程中最常用的管材，其施工质量的控制尤为重要。
一、常见管道排水方式及管道材料1、常用的管道排水方式主要有：污水排水管道、雨水排水管道、污雨水合流排水管道。
2、常见的排水管道材料：（1）金属管材：分为钢管及铸铁管。
1）钢管：分为焊接钢管和无缝钢管2）铸铁管：分为灰口铸铁管和球墨铸铁管。
（2）混凝土管材：分为钢筋混凝土管、预应力钢筋混凝土管、预应力钢筒混凝土管。
（3）塑料管：分为硬质聚乙烯管（UPVC）、高密度聚乙烯（PE）、聚丙烯管（PP）、玻璃钢管、玻璃钢夹砂管等。
（4）金、塑符合管材：分为PVC衬里钢管、PE衬里钢管、PE粉末树脂衬里管、铝塑复合管等。
二、常见的钢筋混凝土管道连接方式承插口连接、企口连接和平口连接。
三、钢筋混凝土承插式橡胶圈接口排水管道施工的常见问题及质量控制1、排水管材及橡胶止水圈的质量控制（1）常见质量问题：管材及橡胶止水圈质量差，管材存在裂缝或局部混凝土疏松，抗压、抗渗能力差，容易被压破或产生渗水、管径尺寸偏差大，安管容易错口，橡胶止水圈存在缩径、气孔、裂纹，造成管道连接后，接缝处漏水现象。
（2）质量控制措施1）重视管材及橡胶止水圈资料的检查。
要求施工单位选用正规厂家生产的管材及橡胶止水圈，并且检查管材及橡胶止水圈的出厂合格证及送检力学试验报告等资料是否齐全。
混凝土排水管道基础及接口施工说明
混凝土排水管道基础及接口施工说明【图】一、管道基础及接口选用1、开槽法施工的混凝土管道，当地基承载力特征值fak≥100kPa时，宜优先采甩砂石（土弧）基础：当fak<100kPa时，应在满足管道地基支承强度大于管道的土压力、地面车辆荷载、管道自重和管内水重等作用在地基上的总荷载时，宜采用砂石（土弧）基础。
2、采用砂石基础的雨水，污水及合流管道，必须采用柔性接口的混凝土承插口管（包括钢承口管和双插口管）或企口管。
3、采用混凝土基础的雨水、污水及合流管道，可采用刚性接口的混凝土平口管、企口管及承插口管，但埋设在下列地区（场地）时应采用柔性接口：（1）地震设防烈度为8度，设计基本地震加速度为0.20g和0.30g的III、IV 类场地设防区：（2）最高地下水位以下的淤泥类软土地区，粉，细砂地区。
4、采用混凝土基础的管道，对平口管，企口管可采用钢丝网水泥砂浆抹带，现浇混凝土套环等刚性接口：对企口管，承插口管可采用水泥砂浆，膨胀水泥砂浆等刚性接口．但每20～25m管段长度应设置一个柔性接口，柔性接口部位的现浇混凝土基础应用变形缝分离。
5、采用混凝土基础刚性接口的雨水、污水及合流管道，在下列部位管段应设置柔性接口：（1）管道上覆土高度突变对管道上作用的荷载变化较大的部位；（2）管道天然地基与经地基处理（桩基处理，复合地基处理，换土回填处理等）的交接部位；（3）地基土质变化，地基支承强度改变较大的部位；（4）管道与构筑物连接的管段，与相邻管段的接口处；（5）管道与管道，管道与构筑物交叉处，穿越的管段；（6）柔性接口的位置应设置在管道纵向容易出现不均匀沉降的部位，当管道纵向不均匀沉降的范围较大时，应在管段上连续设置一个以上的柔性接口。
6、顶进法施工应根据地层土质采用橡胶圈接口的钢承口管，双插口管或企口管。
7、砂石基础材料一般采用中，粗砂，亦可采用天然级配砂石，级配碎石，石屑等地方材料，但其最大粒径不宜大于25mm。
