污水管道接口连接
管道接口连接质量验收记录表
编号：
工程名称
亳州市北部新城一期工程西一环路（和平路~文帝路）道路及排水工程
分部工程名称
分项工程
名称施Leabharlann 单位中铁天丰建筑工程有限公司第五项目部
专业工长
项目经理
吴强
验收批名称、部位
分包单位
/
分包项目经理
/
施工班组长
质量验收规范规定的检查项目及验收标准
施工单位检查评定记录
项目监理机构
总/专业监理工程师
日 期
隐蔽工程检查验收记录
质检表4
年月日
工程名称
亳州市北部新城一期工程西一环路（和平路~文帝路）道路及排水工程
施工单位
中铁天丰建筑工程有限公司第五项目部
隐检项目
隐检范围
隐检
内容
及
检查
情况
验
收
意
见
专业监理工程师：
处
理
情
况
复查人：年月日
建设单位
监理单位
施工项目
技术负责人
施工员
（建设单位项目专业技术负责人）：年月日
监理（建设）
单位验收记录
检查项目
允许偏差或
允许值（mm）
主控项目
1
管及管件、橡胶圈的质量。
5.6.1 5.6.2 5.6.55.7.1
2
柔性接口的橡胶圈位置
规范要求
一般项目
1
柔性接口的安装位置
规范要求
2
管道接口的填缝
规范要求
施工单位
检查评定
结果
项目专业质量检查员：年月日
监理（建设）单位验收
结论
监理工程师
管道接口连接报验申请表
工程名称：亳州市北部新城一期工程西一环路（和平路~文帝路）道路及排水工程编号：
致：重庆江河工程建设监理有限公司（监理单位）
我单位已完成了工作，现报上该工程报验申请表，请予以审查和验收。
附件：
1、隐蔽工程检查验收记录
2、管道接口连接质量验收记录表
承包单位（章）
项目经理
日 期
审查意见：
DN500污水管线接入城市污水干管施工方案p
DN500污水管线接入城市污水干管施工方案一、前言城市污水处理是城市建设中不可或缺的一环，而DN500污水管线接入城市污水干管施工方案则是其中一个重要的环节。
本文将从施工方案制定、施工准备、施工过程和验收四个方面详细介绍DN500污水管线接入城市污水干管的施工方案。
二、施工方案制定1.项目背景分析：污水管线接入城市污水干管是为了达到城市污水处理标准，解决城市污水处理问题，因此项目的背景十分重要。
2.工程特点：DN500污水管线接入城市污水干管的施工需要考虑到管道材质、连接方式、施工难度等因素。
三、施工准备1.材料准备：准确测量DN500管线长度，选购合适的材料，确保施工质量。
2.人员配备：合适的施工人员配备，必须包括负责施工的主管人员以及专业施工人员。
四、施工过程1.现场勘测：在施工前进行现场勘测，确定接入点、路线和施工难点。
2.挖掘：进行合适的挖掘作业，保证污水管线的顺利铺设。
3.管道连接：进行管道之间的连接工作，确保连接牢固、无漏水。
4.封闭处理：完成管道连接后进行封闭处理，保证接口不受外部环境影响。
5.验收：施工完成后进行验收，确保工程质量符合要求。
五、验收1.质量验收：验收工程质量，包括管道连接是否牢固、有无漏水等。
2.安全验收：验收施工现场是否符合安全标准，材料堆放、施工作业符合要求等。
结语DN500污水管线接入城市污水干管施工方案的制定和实施是一项繁琐的工作，需要各方面的积极合作和努力。
通过本文的介绍，希望能为该类工程的施工提供一定的参考和帮助，确保城市污水处理工程能够顺利实施，为城市环境保护做出贡献。
市政给水管道常见连接方式
市政给水管道常见连接方式市政给水管道常见连接方式主要包括以下几种：一、螺纹连接螺纹连接是一种常见的连接方式，主要用于低压流体输送用焊接钢管及外径可以攻螺纹的无缝钢管的连接。
在消防给水系统中，当管径DN50mm时，应采用螺纹连接。
螺纹连接具有不破坏钢管镀锌层、施工快捷、密封性好、便于拆卸等优点。
二、焊接连接焊接连接是管道工程中最重要且应用最广泛的连接方式。
它具有较高的焊缝强度，经济性好，因此在市政给水管道工程中得到广泛应用。
焊接连接适用于各种管材，如钢管、不锈钢管、铸铁管等。
三、沟槽连接沟槽连接是一种具有不破坏钢管镀锌层、施工快捷、密封性好、便于拆卸等优点的连接方式。
它适用于各种管径的管道，尤其在大型工程中应用广泛。
沟槽连接的施工速度快，连接可靠，有利于提高工程效率。
四、法兰连接法兰连接是一种广泛应用于市政给水管道的连接方式。
它具有连接可靠、拆卸方便、维修快捷等特点。
法兰连接适用于各种管道系统，可用于输送水、气、油等介质。
五、卡箍连接卡箍连接是一种新型连接方式，适用于给水、排水、燃气等管道系统。
它具有安装简便、连接可靠、维修方便等优点。
卡箍连接采用专用工具进行安装，连接速度快，有利于提高施工效率。
六、粘接连接粘接连接主要用于塑料管道的连接，如PVC管、PE管等。
它具有连接简便、密封性好、耐腐蚀等优点。
粘接连接采用专用胶水进行连接，施工速度快，适用于各种管径的管道。
总之，市政给水管道连接方式多样，可根据工程需求、管道材料、施工条件等因素选择合适的连接方式。
在实际应用中，各种连接方式各有优缺点，施工人员应根据具体情况选择合适的连接方式，确保管道系统的安全、稳定和可靠。
污水管道接驳工程施工方案
一、工程概况1. 工程名称：某污水处理厂扩建项目污水管道接驳工程2. 工程地点：某市某区某污水处理厂3. 工程规模：污水管道长度约1000米，管径DN10004. 工程内容：污水管道接驳、焊接、回填、验收等二、施工组织1. 施工单位：某建筑工程有限公司2. 施工人员：项目经理1名，技术负责人1名，施工员3名，焊工2名，测量员1名，材料员1名，安全员1名3. 施工机械：焊接设备、切割设备、运输车辆、挖掘机、装载机、平板车等三、施工方案1. 施工准备（1）现场勘查：对施工现场进行勘查，了解地质条件、周边环境、管线分布等情况。
（2）材料准备：根据设计要求，准备相应规格的管道、焊接材料、回填材料等。
（3）设备调试：对施工设备进行调试，确保设备正常运行。
2. 施工步骤（1）开挖沟槽：根据设计图纸，开挖沟槽，沟槽深度应满足管道埋设要求，沟槽宽度应满足施工操作要求。
（2）管道运输：将管道运输至施工现场，确保管道质量。
（3）管道安装：将管道按照设计要求安装到位，确保管道连接牢固。
（4）焊接：采用电弧焊或气焊等焊接方法，对管道接口进行焊接，确保焊接质量。
（5）回填：对沟槽进行回填，回填材料应满足设计要求，回填过程中应分层压实。
（6）验收：按照相关规范进行管道接驳工程验收，确保工程质量。
3. 施工注意事项（1）施工过程中，应严格按照设计图纸和施工规范进行操作，确保工程质量。
（2）焊接过程中，应确保焊接质量，避免出现漏焊、虚焊等现象。
（3）回填过程中，应分层压实，确保回填质量。
（4）施工过程中，应加强安全防护措施，确保施工人员安全。
四、质量保证措施1. 选用合格的施工材料，确保材料质量。
2. 严格按照施工规范进行施工，确保施工质量。
3. 定期对施工人员进行质量培训，提高施工人员质量意识。
4. 加强施工过程中的质量检查，发现问题及时整改。
五、安全保证措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。

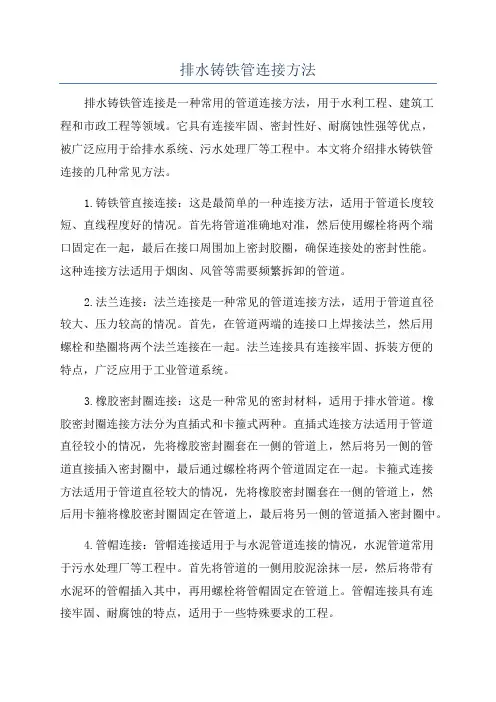

排水铸铁管连接方法
排水铸铁管连接方法排水铸铁管连接是一种常用的管道连接方法，用于水利工程、建筑工程和市政工程等领域。
它具有连接牢固、密封性好、耐腐蚀性强等优点，被广泛应用于给排水系统、污水处理厂等工程中。
本文将介绍排水铸铁管连接的几种常见方法。
1.铸铁管直接连接：这是最简单的一种连接方法，适用于管道长度较短、直线程度好的情况。
首先将管道准确地对准，然后使用螺栓将两个端口固定在一起，最后在接口周围加上密封胶圈，确保连接处的密封性能。
这种连接方法适用于烟囱、风管等需要频繁拆卸的管道。
2.法兰连接：法兰连接是一种常见的管道连接方法，适用于管道直径较大、压力较高的情况。
首先，在管道两端的连接口上焊接法兰，然后用螺栓和垫圈将两个法兰连接在一起。
法兰连接具有连接牢固、拆装方便的特点，广泛应用于工业管道系统。
3.橡胶密封圈连接：这是一种常见的密封材料，适用于排水管道。
橡胶密封圈连接方法分为直插式和卡箍式两种。
直插式连接方法适用于管道直径较小的情况，先将橡胶密封圈套在一侧的管道上，然后将另一侧的管道直接插入密封圈中，最后通过螺栓将两个管道固定在一起。
卡箍式连接方法适用于管道直径较大的情况，先将橡胶密封圈套在一侧的管道上，然后用卡箍将橡胶密封圈固定在管道上，最后将另一侧的管道插入密封圈中。
4.管帽连接：管帽连接适用于与水泥管道连接的情况，水泥管道常用于污水处理厂等工程中。
首先将管道的一侧用胶泥涂抹一层，然后将带有水泥环的管帽插入其中，再用螺栓将管帽固定在管道上。
管帽连接具有连接牢固、耐腐蚀的特点，适用于一些特殊要求的工程。
5.管襄连接：管襄连接是一种常用的管道连接方法，适用于排水系统中的污水、雨水管道连接。
管襄连接通过套筒和橡胶密封环实现连接，通常用于连接两个同样材质和同样外径的铸铁管道。
首先将管道两端的橡胶密封环套入套筒中，然后将套筒插入另一管道的端口中，最后用螺母将套筒固定住。
总结起来，排水铸铁管连接方法有直接连接、法兰连接、橡胶密封圈连接、管帽连接和管襄连接等多种。

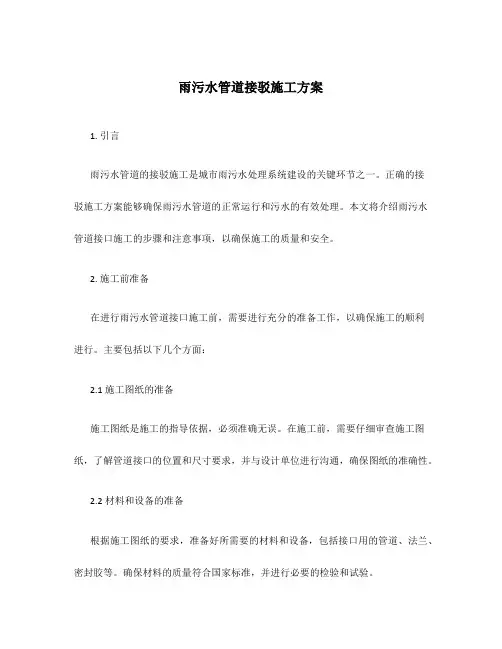

雨污水管道接驳施工方案
雨污水管道接驳施工方案1. 引言雨污水管道的接驳施工是城市雨污水处理系统建设的关键环节之一。
正确的接驳施工方案能够确保雨污水管道的正常运行和污水的有效处理。
本文将介绍雨污水管道接口施工的步骤和注意事项，以确保施工的质量和安全。
2. 施工前准备在进行雨污水管道接口施工前，需要进行充分的准备工作，以确保施工的顺利进行。
主要包括以下几个方面：2.1 施工图纸的准备施工图纸是施工的指导依据，必须准确无误。
在施工前，需要仔细审查施工图纸，了解管道接口的位置和尺寸要求，并与设计单位进行沟通，确保图纸的准确性。
2.2 材料和设备的准备根据施工图纸的要求，准备好所需要的材料和设备，包括接口用的管道、法兰、密封胶等。
确保材料的质量符合国家标准，并进行必要的检验和试验。
2.3 施工人员的培训施工人员应接受相关培训，掌握施工的要求和操作技能。
特别是需要了解接口的安装步骤、注意事项和质量要求，以提高接口施工的质量和效率。
3. 施工步骤接口施工的步骤主要包括以下几个方面：3.1 接口位置的确定根据施工图纸，确定接口的位置。
使用测量仪器进行精确测量，标记出接口的位置，确保接口的准确安装。
3.2 准备工作在接口位置周围清理出足够的作业空间，保证施工的安全。
确保接口两侧的管道表面平整、无污物和杂物。
3.3 管道的连接根据接口的类型，选择合适的连接方式。
常见的接口连接方式有焊接、法兰连接和橡胶密封等。
根据施工图纸和设计要求，进行管道的连接，并确保连接的牢固和密封。
3.4 密封处理在管道连接完成后，需要进行密封处理，以确保接口的密封性能。
根据施工图纸要求，在接口处涂抹密封胶，并进行压实处理。
确保密封胶的均匀涂抹和压实，以提高接口的密封效果。
3.5 检验和试验接口施工完成后，需要进行检验和试验。
通过水压试验等方法，检测接口的密封性和强度，确保施工的质量。
3.6 清理和维护施工完成后，对施工现场进行清理。
清理掉施工过程中产生的废弃物和污物，并进行维护工作，确保接口的正常使用。

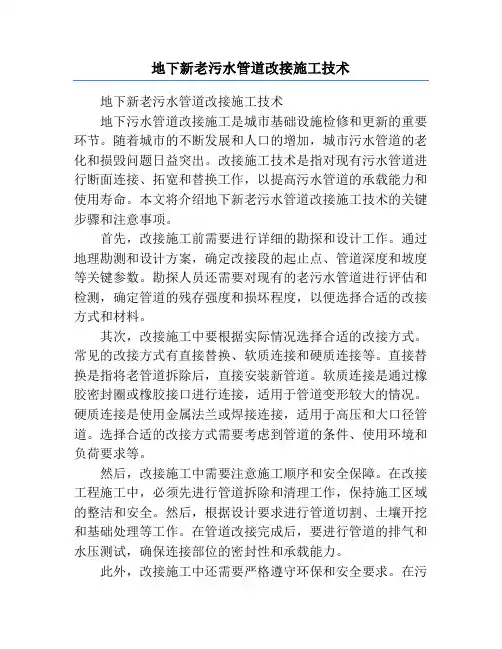

地下新老污水管道改接施工技术
地下新老污水管道改接施工技术地下新老污水管道改接施工技术地下污水管道改接施工是城市基础设施检修和更新的重要环节。
随着城市的不断发展和人口的增加，城市污水管道的老化和损毁问题日益突出。
改接施工技术是指对现有污水管道进行断面连接、拓宽和替换工作，以提高污水管道的承载能力和使用寿命。
本文将介绍地下新老污水管道改接施工技术的关键步骤和注意事项。
首先，改接施工前需要进行详细的勘探和设计工作。
通过地理勘测和设计方案，确定改接段的起止点、管道深度和坡度等关键参数。
勘探人员还需要对现有的老污水管道进行评估和检测，确定管道的残存强度和损坏程度，以便选择合适的改接方式和材料。
其次，改接施工中要根据实际情况选择合适的改接方式。
常见的改接方式有直接替换、软质连接和硬质连接等。
直接替换是指将老管道拆除后，直接安装新管道。
软质连接是通过橡胶密封圈或橡胶接口进行连接，适用于管道变形较大的情况。
硬质连接是使用金属法兰或焊接连接，适用于高压和大口径管道。
选择合适的改接方式需要考虑到管道的条件、使用环境和负荷要求等。
然后，改接施工中需要注意施工顺序和安全保障。
在改接工程施工中，必须先进行管道拆除和清理工作，保持施工区域的整洁和安全。
然后，根据设计要求进行管道切割、土壤开挖和基础处理等工作。
在管道改接完成后，要进行管道的排气和水压测试，确保连接部位的密封性和承载能力。
此外，改接施工中还需要严格遵守环保和安全要求。
在污水管道改接施工过程中，会产生大量的粉尘、噪音和有害气体。
需要采取相应的措施，如喷水降尘、吸尘器清理和封闭作业。
对于一些特殊介质和污水管道，施工人员还需要戴好防护装备，避免接触有害物质。
最后，在污水管道改接施工结束后，还需要进行验收和维护工作。
验收工作主要包括对改接管道的承载能力、密封性和使用寿命进行测试和评估。
维护工作则是对改接部位进行定期巡视和检测，及时发现和解决潜在问题，保证管道的正常运行。
综上所述，地下新老污水管道改接施工技术是确保城市污水管道正常运行和延长使用寿命的重要手段。
13.管道接口连接
管材及接口开槽段管径≤600mm，埋深＜4.0m，管材采用采用内肋增强聚乙烯（PE）螺旋波纹管，承插橡胶圈接口，管材环刚度SN12.5，管道基础为砂石基础，按＜JJ143-2010（埋地塑料排水管道工程技术规范）＞施工；管径≥800mm或埋深＞4.0m，管材采用Ⅱ级钢筋混凝土管，管材标准执行«混凝土和钢筋混凝土排水管»（GBT 11836-2009），采用承插橡胶圈接口，管道基础为混凝土基础。
应在技术指导下进行施工，其余为尽事宜参照标准图集06MS201-2.内肋增强聚乙烯（PE）螺旋波纹管道接口连接施工一、材料要求1、管材、橡胶圈等材料规格应符合设计要求，具有质量检验部门的产品合格证和产品性能说明书，并应表明产品规格和生产日期。
2、管材要求外观一致，内壁光滑，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。
3、管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现；管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定，管材环刚度12.5，应满足设计要求。
4、管道接口用橡胶圈性能、尺寸应符合设计要求；橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。
二、管材运输、堆放1、管材、管件在装卸、运输和堆放时应避免撞击，严禁抛摔；管材成批运输时，承口、插口应分层交错排列，并应捆扎稳固；短距离搬运，不得在坚硬不平地面和碎石面层上拖动或滚动。
2、管材堆放场地应地面平整，堆放高度不得超过2m，直管部分应有木垫块，垫块宽度应不小于200mm，间距不大于1500mm.堆放时管材承口与插口应间隔整齐排列，并应捆扎稳妥；管材堆放中应避免日光曝晒，并保持管间通风。
3、橡胶圈应储存在通风良好的库房内，堆放整齐不得受到扭曲损伤。
三、施工条件1、主管、支管、检查井底高程已确定，人员、各种机具已准备就绪。
四、施工工艺1、沟槽开挖(1)沟槽开挖到排水管基底设计标高以上0.2m～0.3m，铺管前用人工清理至设计标高，不得挖至设计标高以下。
19-20雨水、污水与市政管网连接接通标准做法
·雨水、污水与市政管线碰头接通标准做法编号：版号：页码：第1页共12页雨水、污水与市政管线碰头接通标准做法（试行）雨水、污水与市政管线碰头接通标准做法青建集团股份公司二Ｏ一五年一月1目的：明确雨水、污水与市政管线碰头接通标准做法，以不影响实验和检测的结果，提高制作工艺的标准化。
2适用范围：适用于集团所有在建项目。
3编制说明本标准做法原则上要求所有在建及新建项目均按此做法执行。
4. 雨水、污水与市政管线碰头接通材料及机具污水管材：HDPE塑料管污水管材：U-PVC塑料管三通卡箍法兰片铸铁管：埋地用铸铁排水管市政管道与雨水、污水管道的连接：把雨水、污水从室内拍到指定的地方。
铸铁管：埋地用铸铁排水管雨水、污水与管井连接示意图外墙雨水管刚性防水套管柔性防水套管4.2主要施工机具切割机压槽机切管机水钻挖掘机手拉葫芦5 雨水、污水管与市政管网的连接接通5.1水用U-PVC管的优点：1 与球墨铸铁管及钢管相比，U-PVC管重量轻，装管方便，用人工较少，对施工机具要求不高。
2 U－PVC管较金属管材比重要小。
安装时需人工少，安装成本较低，其连接方式采用胶圈接口，大大提高了安装效率，管径愈大，优越性愈明显。
5.2粘接：粘接剂涂刷后应立即找正方向，将管端插入承口，用力挤压（管径大时可用木槌、木方或紧线器等工具加力），使插入深度至划线位置，并保持一定时间以防接口滑脱。
当管径小于63mm时，压力保持时间不少于30s；管径大于63mm时，压力保持时间应不少于60s。
插入后应尽量避免扭转。
5.3养护：承插接口粘接完毕后，应用干布将缝隙内挤出的多余粘接剂擦拭干净，并在不受侧向外力的情况下静置固化。
5.4 室外管井的砌筑：对于雨污水检查井，井底一定要做100mm混凝土垫层，墙体砌筑为24墙体，内抹灰。
井口大小要严格按照图纸尺寸砌筑。
对于雨水沉淀池，管井砌筑时井底标高要低于管到底200mm左右，以便雨水经沉淀后流入雨水检查井中。
污水管道接口连接
施工员
质检 员
管道接口连接
编号：
工程名称
亳州市北部新城一期工程西一环路
（和平路~文帝路）道路及排水工程
分部工程名称
分项工程 名称
施工单位
中铁天丰建筑工程有限公司第五项 目部
专业工长
项目经理
吴强
验收批名称、部位
分包单位
/
分包项目经理
/
施工班组长
质量验收规范规定的检查项目及验收标准Байду номын сангаас
施工单位检查评疋记录
项目监理机构
总/专业监理工程师
日 期
隐蔽工程检查验收记录
质检表4
年 月 日
工程名称
亳州市北部新城一期工程西一环路（和 平路~文帝路）道路及排水工程
施工单位
中铁天丰建筑工程有限 公司第五项目部
隐检项目
隐检范围
隐检 内容 及
检杳 情况
验 收 意 见
专业监理工程师：
处 理 情 况
复查人：年月日
建设单位
监理单位
管道接口连接报验申请表
工程名称：亳州市北部新城一期工程西一环路（和平路文帝路）道路及排水工程编号:
致：重庆江河工程建设监理有限公司（监理单位）
我单位已完成了工作，现报上该工程报验申请表，请予
以审查和验收。
附件：
1、隐蔽工程检查验收记录
2、管道接口连接质量验收记录表
承包单位（章）
项目经理
日 期
审查意见：
监理（建设） 单位验收记录
检查项目
允许偏差或
允许值（mr）i
主 控 项 目
1
管及管件、橡胶圈的质量。
561 562
污水管道工程施工方法
污水管道工程施工方法
一、前期准备工作
1.设计准备：根据实际需要和设计要求，确定管道的材质、规格、长度和施工方法等。
2.材料准备：根据设计要求和长度确定所需的管材、管件等材料，并统一进行采购和验收。
3.土建准备：对施工路线进行勘察和清理，清除障碍物和垃圾。
4.设备准备：根据具体情况，准备好所需的施工设备和工具。
二、施工技术及方法选择
1.开挖方法：根据管道尺寸和埋深要求，选择适合的开挖方法，一般有开挖法、顶管法、喷射法等。
2.管道敷设方法：常用的管道敷设方法有开挖敷设、顶管敷设、直埋敷设等，根据具体情况选择合理的敷设方法。
3.接口连接：根据管道的材质和连接方式，采用相应的接头和连接方法，常用的接口连接有橡胶接口、热熔接口、螺旋锁接口等。
三、施工流程和安全措施
1.施工流程：包括开挖准备、管道敷设、接口连接、管道回填等，根据施工顺序和流程逐一进行施工。
2.安全措施：施工过程中要做好安全措施，如设置警示标志、配备工地安全员、佩戴安全防护用品、定期检查设备等，保证施工过程安全。
3.质量控制：对施工过程进行现场监督，进行质量把关工作，确保工程质量符合设计要求和规范标准。
4.验收及维护：工程竣工后，进行验收工作，对质量有问题的进行整改，及时进行维护和保养工作，确保管道的正常运行和使用寿命。
以上是污水管道工程施工的基本方法和步骤。
在实际施工中，需要根据具体情况进行调整和变通，但始终以保证施工质量和施工安全为原则，确保施工顺利进行。
