LCD生产流程
LCD生产流程
作者：41233X01 蔡晓烨
一、摘要
LCD 的构造是在两片平行的玻璃基板当中放置液晶盒，下基板玻璃上设置TFT（薄膜晶体管），上基板玻璃上设置彩色滤光片，通过TFT上的信号与电压改变来控制液晶分子的转动方向，从而达到控制每个像素点偏振光出射与否而达到显示目的。一般地，TFT-LCD由上基板组件、下基板组件、液晶、驱动电路单元、背光灯模组和其他附件组成，其中：下基板组件主要包括下玻璃基板和TFT阵列，而上基板组件由上玻璃基板、偏振板及覆于上玻璃基板的膜结构，液晶填充于上、下基板形成的空隙内。LCD的制造工艺有以下几部分：在TFT基板上形成TFT阵列；在彩色滤光片基板上形成彩色滤光图案及ITO导电层；用两块基板形成液晶盒；安装外围电路、组装背光源等的模块组装。
二、目录
1、前言
2、LCD流程介绍
（1）LCD显示基本结构和原理
（2）工艺流程简介
3、LCD的主要制造工序
1、前言
一般地，TFT-LCD由上基板组件、下基板组件、液晶、驱动电路单元、背光灯模组和其他附件组成，其中：下基板组件主要包括下玻璃基板和TFT阵列，而上基板组件由上玻璃基板、偏振板及覆于上玻璃基板的膜结构，液晶填充于上、下基板形成的空隙内。在下玻璃基板的内侧面上，布满了一系列与显示器像素点对应的导电玻璃微板、TFT半导体开关器件以及连接半导体开关器件的纵横线，它们均由光刻、刻蚀等微电子制造工艺形成。
在上玻璃基板的内侧面上，敷有一层透明的导电玻璃板，一般为氧化铟锡（Indium Tin Oxide,
简称ITO）材料制成，它作为公共电极与下基板上的众多导电微板形成一系列电场。若LCD为彩色，则在公共导电板与玻璃基板之间布满了三基色（红、绿、蓝）滤光单元和黑点，其中黑点的作用是阻止光线从像素点之间的缝隙泄露，它由不透光材料制成，由于呈矩阵状分布，故称黑点矩阵（Black matrix）。
液晶显示屏生产流程
液晶显示屏生产流程
如此来看，民用的液晶显示器的生产只是一个组装的过程，将液晶面板、主控电路、外壳等部分进行主装，差不多上可不能有太过于复杂的技术问题。难道这是说，液晶显示器事实上是技术含量不行的产品吗？事实上不然，液晶面板的生产制造过程专门繁复，至少需要300道流程工艺，全程需在无尘的环境、周密的技术工艺下进行。
液晶面板的大体结构事实上并不是专门复杂，笔者将其分为液晶板与背光系统两部分。
液晶面板的LED背光系统
背光系统包括背光板、背光源〔CCFL或LED〕、扩散板〔用于将光线分布平均〕、扩散片等等。由于液晶可不能发光，因此需要借助其他光源来照亮，背光系统的作用就在于此，但目前所用的CCFL灯管或LED背光，都不具备面光源的特性，因此需要导光板、扩散片之类的组件，使线状或点状光源的光平均到整个面，目的是为了让液晶面板整个面上不同点的发光强度相同，但实际要做到理想状态专门困难，只能是尽量减少亮度的不平均性，这对背光系统的设计与做工有专门大的考查。
液晶板在未通电情形下呈半透亮状态
可弯曲的柔性印刷板起到信号传输的作用，同时通过异向性导电胶与印刷电路板〔蓝色PCB板的部分〕压和，使两者连接想通
液晶板从外到里分别是水平偏光片、彩色滤光片、液晶、TFT玻璃、垂直偏光片，此外在液晶面板边上还有驱动IC与印刷电路板，要紧用于操纵液晶板内的液晶分子转动与显示信号的传输。液晶板专门薄，不通电的情形下呈半透亮状态，它的大体构造就像三明治，下层TFT玻璃与上层彩色滤光片中间夹着液晶。
微观液晶面板，会看到红绿蓝为一组三原色，一样一组或两组为一个像素
液晶具备固态晶体的光线折射性质，同时具备液体的流淌特性，在电极的驱动下，能够按照主控想要的方式进行排列，操纵光线透过的强弱，然后在彩色滤光片上，通过红、绿、蓝三基色进行每个像素的调色，最终得到完整画面影像。
按照功能的划分能够将液晶面板分为液晶板与背光系统部分，而要生产一块液晶面板，却需要通过〝前段Array制程、中段Cell制程、后段模组组装〞三个复杂的过程。今天我们将在此，为大伙儿详细介绍液晶面板的生产制造流程。
led封装流程
led封装流程

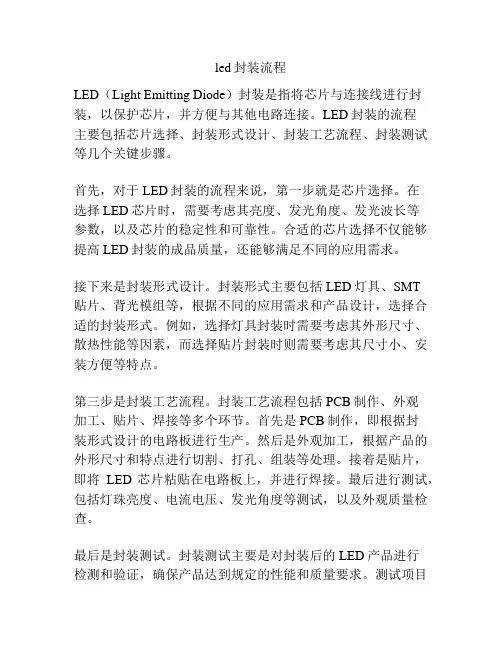

LED（Light Emitting Diode）封装是指将芯片与连接线进行封装，以保护芯片，并方便与其他电路连接。LED封装的流程主要包括芯片选择、封装形式设计、封装工艺流程、封装测试等几个关键步骤。
首先，对于LED封装的流程来说，第一步就是芯片选择。在选择LED芯片时，需要考虑其亮度、发光角度、发光波长等参数，以及芯片的稳定性和可靠性。合适的芯片选择不仅能够提高LED封装的成品质量，还能够满足不同的应用需求。
接下来是封装形式设计。封装形式主要包括LED灯具、SMT贴片、背光模组等，根据不同的应用需求和产品设计，选择合适的封装形式。例如，选择灯具封装时需要考虑其外形尺寸、散热性能等因素，而选择贴片封装时则需要考虑其尺寸小、安装方便等特点。
第三步是封装工艺流程。封装工艺流程包括PCB制作、外观加工、贴片、焊接等多个环节。首先是PCB制作，即根据封装形式设计的电路板进行生产。然后是外观加工，根据产品的外形尺寸和特点进行切割、打孔、组装等处理。接着是贴片，即将LED芯片粘贴在电路板上，并进行焊接。最后进行测试，包括灯珠亮度、电流电压、发光角度等测试，以及外观质量检查。
最后是封装测试。封装测试主要是对封装后的LED产品进行检测和验证，确保产品达到规定的性能和质量要求。测试项目主要包括光电性能测试、环境适应性测试、可靠性测试等。需要注意的是，封装测试应该在封装流程的每个环节中都进行，以及最终成品的出厂前检验。
总结一下，LED封装流程包括芯片选择、封装形式设计、封装工艺流程、封装测试等几个关键步骤。在LED封装过程中，需要根据产品设计和应用需求，选择合适的芯片和封装形式，并通过严格的封装工艺流程和测试流程来确保产品的质量和性能。只有完善的封装流程，才能生产出稳定可靠、质量优良的LED产品。
手机lcd生产工艺流程
手机lcd生产工艺流程
