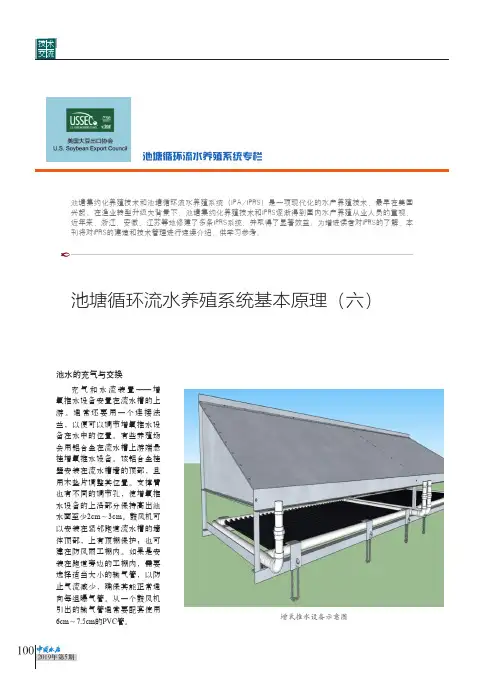

池塘循环流水养殖系统基本原理(六)
技术交流1002019年第5期池塘循环流水养殖系统专栏池塘循环流水养殖系统基本原理（六）池塘集约化养殖技术和池塘循环流水养殖系统（IPA/IPRS）是一项现代化的水产养殖技术，最早在美国兴起。
在渔业转型升级大背景下，池塘集约化养殖技术和IPRS逐渐得到国内水产养殖从业人员的重视，近年来，浙江、安徽、江苏等地修建了多条IPRS系统，并取得了显著效益。
为增进读者对IPRS的了解，本刊将对IPRS的建造和技术管理进行连续介绍，供学习参考。
池水的充气与交换充气和水流装置——增氧推水设备安置在流水槽的上游。
通常还要用一个连接法兰，以便可以调节增氧推水设备在水中的位置。
有些养殖场会用铝合金在流水槽上游端悬挂增氧推水设备。
该铝合金挂壁安装在流水槽墙的顶部，且用木垫片调整其位置。
支撑臂也有不同的调节孔，使增氧推水设备的上沿部分保持高出池水面至少2cm ～3cm 。
鼓风机可以安装在紧邻跑道流水槽的墙体顶部，上有顶棚保护；也可建在防风雨工棚内。
如果是安装在跑道旁边的工棚内，需要选择适当大小的输气管，以防止气流减少，确保其能正常通向每组曝气管。
从一个鼓风机引出的输气管通常要配套使用6cm ～7.5cm 的PVC 管。
增氧推水设备示意图技术交流1012019年第5期系统中有配电设备或供电线路，为驱动IPRS 系统的鼓风机或其他设备提供电力。
全天候照明系统对于系统的管理是非常重要的。
在设计IPRS 系统时就应事先规划好鼓风机的线路布设和照明系统。
在流水槽的上下游端分别铺设工作跑道或平台。
这些跑道通常要延伸穿越所有流水养殖，这对于IPRS 系统的有效管理是非常关键的。
在这些工作平台上可以进行投饲或执行各种管理任务。
这些平台一般宽1m ～1.2m ，可建成混凝土、木质或钢架结构，其能跨越5m 宽的跑道，中央部分要能承重250kg ～500kg 。
导流设施连接在流水槽下游的外墙，从水面一直延伸至池塘底部。
如前所述，该设施的作用是帮助引导水流绕着整个池塘流动。
池塘内循环流水槽示意图、养殖模式技术图
配图
图 B.1 池塘内循环流水槽养殖技术图
DB33/T XXXX—2020
拦鱼设施 在推水设备下游和集污区上下游安装不锈钢
网片拦鱼栅，网孔大小根据养殖品种和规格确定。 养殖前期，可在养殖水槽前端拦鱼网后增加一道与 拦鱼网网目相同的聚乙烯软网。
监测报警 配备在线水质监测、监控系统和压力感应系
统，异常时报警。
坚持科学养殖、预防为主。养殖期间可每半 个月在净化区泼洒微生物制剂，适时使用益生 菌、VC 等拌料投喂水槽中鱼类。微生物制剂使用 参考 SC/T 1137 的要求。
以药浴方式预防与治疗时，宜先关停推水设 备，开启底部增氧，封闭水槽两端拦鱼栅。
捕捞上市 根据生长情况和市场行情等适时捕捞上市
图 B.1 池塘内循环流水槽养殖技术图（续）
图A.1 流水槽养殖示意图
图A.2 流水槽结构示意图
6
DB33/T XXXX—2020
附录B
（资料性） 养殖模式技术图
池塘内循环流水槽养殖模式技术图见图B.1。
生产流程 池塘改造
主要生产技术措施
环境要求 养殖场地需水源充足，无污染，交通与电力设
施便利。 淡水池塘以长方形为宜，面积不低于20亩，东1:1.5～1:3.0，池塘深度1.8 m～3.0 m。
或漩涡风机，以并联方式连接。固定于流水槽前端 的螺旋提升机上，或安装于浮床上。 增氧设施
配置功率为2.2 kW以上的罗茨鼓风机；应配备 制氧设备或液氧，与鼓风机充气管道三通连接。沿 水槽内长边的前三分之二部位底部设置微孔或纳 米曝气管2排。
配套设备
集污系统 在集污区安装集污装置，每3条流水槽配套建
设20 m3互通集污池。
并根据养殖阶段、天气状况等调整投饲量。
干货！循环水养殖系统最全最详细介绍，领悟了就是半个专家！
干货！循环水养殖系统最全最详细介绍，领悟了就是半个专家！•循环水养殖系统（recirculating aquaculture system，RAS）是一种新型养殖模式，通过一系列水处理单元将养殖池中产生的废水处理后再次循环回用。
RAS的主要原理是将环境工程、土木建筑、现代生物、电子信息等学科领域的先进技术集于一体，以去除养殖水体中残饵粪便、氨氮（TAN）、亚硝酸盐氮（NO2--N）等有害污染物,净化养殖环境为目的，利用物理过滤、生物过滤、去除CO2、消毒、增氧、调温等处理将净化后的水体重新输入养殖池的过程。
其不仅可以解决水资源利用率低的问题，还可以为养殖生物提供稳定可靠、舒适优质的生活环境，为高密度养殖提供了有利条件。
循环水养殖系统概目1.养殖池:孵化池、育苗池、养殖池。
2.物理过滤:预排污装置；分流集污装置。
•沉淀：沉淀池、斜板沉淀器、竖流沉淀器、旋流沉淀器。
•砂滤：砂滤器、砂滤罐、活性砂过滤器。
弧形筛。
•微滤机：全塑微滤机、自旋微滤机、智能型微滤机、可调速微滤机、微型微滤机、不锈钢微滤机。
•过滤器：带式过滤器、袋式过滤器、膜过滤器、压力过滤器。
•二氧化碳脱除器:•蛋白分离器：外排式蛋白分离器；内排式蛋白分离器；溢流器；溶气释放器。
••重金属（铁、锰）去除设备及其活性炭联动工艺去除器：3.生物过滤：移动床生物反应器：滴流式滤器；生物转盘：浸没式滤池；生物旁路反应器；生物絮凝式净化器；一体式物化/ 生化装置。
竹环填料；竹球填料；竹片填料；悬浮填料；滤条填料；多面空心球填料；玻璃环填料；立体弹性填料；彗星式纤维滤料；不对称纤维填料。
4.杀菌消毒：臭氧系统。
封闭式紫外线杀菌器：手动清洁紫外线杀菌器、气动清洁紫外线杀菌器、机械清洁紫外线杀菌器、自清洁紫外线杀菌器。
开放式紫外线杀菌器；明渠式紫外线杀菌器。
空气紫外线杀菌器。
5. 增氧、纯氧增氧：低压混氧器；射流混氧器；紊流混氧器；压力增氧；氧气锥；气石；增氧管；氧回收器。
池塘循环流水养殖系统基本原理(五)
技术交流1012019年第4期池塘循环流水养殖系统专栏池塘循环流水养殖系统基本原理（五）池塘集约化养殖技术和池塘循环流水养殖系统（IPA/IPRS）是一项现代化的水产养殖技术，最早在美国兴起。
在渔业转型升级大背景下，池塘集约化养殖技术和IPRS逐渐得到国内水产养殖从业人员的重视，近年来，浙江、安徽、江苏等地修建了多条IPRS系统，并取得了显著效益。
为增进读者对IPRS的了解，本刊将对IPRS的建造和技术管理进行连续介绍，供学习参考。
增氧推水设备（WWU）—水体交换和池塘水体流动IPRS技术的核心是要让整个养殖池塘的水体保持更有效和不停的充气与混合，并且让这些经充分充气的池水不断地流经每条流水槽。
要使大量水体流动，传统方法通常需要消耗巨大的能量。
但是，新型的增氧推水设备采用低压力、大风量的鼓风机为一组安装在水下限定区域的曝气管输气，其运行效率非常高。
因为空气被导入曝气管，它们能把小气泡释放在水体中，并与水体充分接触。
这个理念实际上就是用了一种大规模的气提式增氧方法。
这一举措产生的混合气水被限制在底部的导流罩中，从而使上升的气水团在其作用下形成很强的定向水流。
这种水的运动很大，从而产生了大的水流和惯性，能够在很短时间内能使整个池塘的水在池塘内形成环流。
我们充分利用这种增氧推水设备的功能来不断地将水体流经每条养殖流水槽和在池塘内大循环。
这个作用越大，其驱动的水循环和水的混合速率就越大。
定向的水流运动也提供了一种收集大量固体废弃物的好方法，能把由鱼类产生的粪便等集中于流水槽下游的集污区（也称滞留区QZ）。
集污区在最下游部分形成（一般在流水槽下游的3m～5m处），此处作为废弃物沉淀收集区域。
鼓风机对推水设备和曝气混合的参数需求：（1）鼓风机必须经久耐用；（2）最小指标是170m3/h气体输出；（3）鼓风机的输出功率因型号大小和曝气管在水下的深度而变化；（4）一个IPRS系统需要至少3个～4个鼓风机。
推水设备的关键部分——曝气管：（1）建议采用带有Aero-tube商标和蓝彩条的曝气管；（2）该曝气管的效率为2.25m3/m/h；（3）该操作要求适用于特定的曝气管水下深度，最好是1m～1.25m。
池塘内循环流水养殖技术(IPA)养殖相关知识
池塘内循环流水养殖技术（IPA）养殖相关知识一、IPA循环水养殖系统13年引入中国江苏进行养殖。
在养殖池塘内的修建小的养殖单元，一般养殖水槽的的面积占池塘的2%左右，实现鱼类的圈养和养殖粪污的集中排放，水体溶氧的均衡，其他辅助设施实现水质溶氧的稳定。
避免原先散养的过程中，残饵和粪便的不断积累。
养殖槽外10-20%的面积种植水生植物，去除养殖水体中的总氮和总磷，来保证养殖水体的氨氮和亚盐处于合适的水平。
比如一些荷花，观赏植物，空心菜等。
通过植物的种植，对氨氮的利用来保证养殖水体的指标处于良好水平养殖槽体建设：在养殖设施完备的情况下，可以实现槽内每立方水体养殖100千克商品鱼。
养殖水槽排出的营养元素带来的鱼产力，如花白鲢等滤食性鱼类的产量是槽内产量的10%-15%。
槽外还可以套养对虾，黄颡鱼，匙吻鲟，罗氏沼虾等。
二、养殖系统的建设1、基础建设：一般的规格为22米长，5米宽，2米水深。
可实现24,2吨至25.3吨的商品鱼的产量。
心脏部分包括养殖槽内外的增氧系统和导流系统。
特别需要关注养殖槽外的水质控制，因为整个养殖系统是一个整理，只有保证槽外的水质才能确保槽内的水质良好。
2、心脏部分：水质控制需要关注养殖槽内的增氧系统和导流系统和槽外的增氧系统和循环系统。
养殖单位必须按照标准建设。
3、排污系统:粪肥利用，自然地形排污，可以被种植业利用。
4、机械式排污，效果比地形排污要好。
5、投料系统：可以实现投料的完全自动化。
6、附属设施：饲料转运，商品鱼转运上车等简易装置等。
三、一些建议渔业物联网对渔业的智能控制，对养殖过程实现智能化操作和监控。
养殖是个系统工程，需要注意养殖系统的鱼类应激处理能力，排污系统完善。
坚持按时排污。
养殖槽外需要种植水生植物，提高水体的净化能力。
养殖成本较传统养殖低35%以上。
越喜欢流水的鱼养殖效果越好。
地域没有具体的限制。
主要注意南北方槽体结构要求的差异。
由于养殖鱼类环境的改善，细菌性疾病和病毒性疾病减少。
池塘循环流水养殖系统基本原理(十三)
池塘循环流水养殖系统专栏池塘集约化养殖技术和池塘循环流水养殖系统（IPA/IPRS）是一项现代化的水产养殖技术，最早在美国兴起。
在渔业转型升级大背景下，池塘集约化养殖技术和IPRS逐渐得到国内水产养殖从业人员的重视，近年来，浙江、安徽、江苏等地修建了多条IPRS系统，并取得了显著效益。
为增进读者对IPRS的了解，本刊将对IPRS的建造和技术管理进行连续介绍，供学习参考。
池塘循环流水养殖系统基本原理（十三）5.气提式增氧推水设备：气提式增氧推水设备是决定池塘循环流水养殖系统成败的最重要设备之一，通常被称为池塘循环流水养殖系统的心脏。
目前，系统供气方式包括集中供气和单独供气两种。
在微孔气提式增氧推水机系统中，曝气管和鼓风机是最核心的配件，两者在功能上也是相互制约和促进的。
高效、耐用的鼓风机可以克服曝气管的通气阻力把空气源源不断地输入到养殖水体中。
低压、多孔、不堵塞的曝气管也可以保证鼓风机在工作过程中不过载且安全持续地运行。
反之，鼓风机效率低、不耐用或曝气管在使用过程中堵塞都会导致增氧推水系统不能正常运行，直接威胁养殖鱼类的生命安全，尤其在高密度集约化IPRS养殖系统中要特别注意这两种核心配件的选择和匹配（图7）。
建议采用美国生产的Aero-Tube曝气管，其标准曝气量为2.25m3/h/m。
图7 IPRS气提式增氧推水设备6.流水养鱼槽的流量与流速：流水养鱼槽的流量调节是流水养鱼的关键技术之一。
从理论上来讲，根据某一养殖阶段内流水养鱼槽的体积、载鱼量、所养品种在当时的水温、规格下耗氧来计算单位时间内的耗氧量，这样就可以计算出所需的流量大小。
流量与流速密切相关，一般情况下，流速越快，流量越大，水中溶氧高，产量就会增加。
但是，如果流速真正超过养殖鱼类适应流速的范围，鱼类会为克服流速消耗能量，从而影响其生长。
除此以外，如果流速太快会直接影响到鱼类排泄物的沉降率和收集效果。
总之，流速过快或过慢都会直接影响到鱼类排泄物的收集效果。
流水槽循环水养殖系统
流水槽循环水养殖，结合工厂化循环水养殖理念，集成了循环流水养鱼技术与普通池塘养鱼技术，将传统池塘的“开放式散养”变为“集约化圈养”，使“静水”池塘实现了“流水”养鱼。
通过机械造浪造流，在整个大池塘里形成环形水流，水流流经水槽，能在“跑道”内对水产品进行集中喂养，又能利用水流将排泄物集中到一个槽内统一处理，从而起到净化池塘水质的作用。
流水槽循环水养殖系统推荐渔管家，在物联网水养殖系统方面有着深厚的经验，提供水产品养殖的所有系统。
下面简单介绍流水槽循环水养殖系统。
二、流水槽循环水养殖系统结构1、圈养系统：在砖混结构的流水养殖槽中安装纳米微孔增氧的气体提推水动力装置，形成高溶氧水流，构建吃食性鱼类的“圈养区”。
2、排泄物收集系统：在流水养殖槽尾部设计安装废弃物和排泄物收集系统，解决养殖产生的自身污染，实现低碳、高效的养殖目的。
3、外围池塘水质净化系统：在这个系统内，栽种部分沉水或挺水植物，放养花白鲢、泥鳅、螺蛳、青虾、对虾、黄颡鱼、匙吻鲟、罗氏沼虾等水生动物净化水体，并在外围池塘水面上设置气提式推水设施，使整个养殖系统的水体形成大循环。
4、物联网智能管理系统：通过各种传感器采集信息以帮助及时发现问题，并且准确地确定发生问题的位置。
足不出户，看看手机或仪器就能获知流水养殖槽里的水产品生产情况，并能及时发现问题。
三、流水槽循环水养殖的槽体建设流水槽体顺着南北方向建设为最佳，流水槽体建设土建材料可以选择砖砌水泥墙（经济耐用）、玻璃钢（成本高）、PVC材质（不耐用）、不锈钢（成本过高）等材质。
鉴于经济实惠，建议采用砖砌水泥墙来建槽体，流水槽表面涂刷台湾南宝生态池漆。
流水养殖槽外10%~20%的面积种植荷花、空心菜等观赏水生植物，去除养殖水体中的总氮和总磷，调节养殖水体的氨氮和亚硝酸盐指标处于良好水平，提高水体的净化能力，实现水体生态良性循环。
四、流水槽循环水养殖鱼类有草鱼、鲤鱼、鲫鱼、鲈鱼、黄颡鱼等，选择喜欢流水的鱼养殖效果更好，不宜养殖凶猛鱼类，如黑鱼等，可套养花白鲢等滤食性鱼类用于初步净化水质。
池塘内循环流水养殖
浮式低碳高效池塘循环流水养殖模式一、技术来源低碳高效池塘循环水养鱼简称”IPA”(Intensive PondAquaculture)，是由美国奥本大学教授Jesse Chappell （杰西.查珀尔）与一名水产养殖户共同研发。
该技术于2005年研发成功并在美国农场示范多年。
2013年美国大豆协会与江苏省水产技术推广总站在苏州吴江平望水产养殖场开展池塘循环流水养鱼试点并获得成功。
二、建造原理在原有池塘的基础上，按照池塘的面积的2%修建长22米、宽5米、高2-2.5米为一个单元的流水槽，约10亩水体修建一个流水槽。
1.流水槽的前端为推水增氧区，通过推水设施，使流水槽内的水向同一个方向产生流动，增加槽内的溶氧以及让鱼类排泄物向固定方向收集。
2.流水槽中间为养殖区，养殖区前端设置推水设施，两侧设置底层增氧管道，使养殖槽内溶氧始终保持适合鱼类生长的水平，由于水的流动，槽内的鱼长期处于运动状态，鱼的品质得到极大的提升，人们称之为“跑道鱼”。
3.流水槽尾部为粪便收集区，通过推水设施推动，鱼类粪便向流水槽尾部沉积，流水槽尾部设置V形集污槽，通过吸污设备定时将收集的鱼类粪便抽上岸集中处理。
4.大水体净化区，鱼类的可溶性排泄物，经大水体中微生物、滤食性鱼类、水生植物净化，使池塘水体始终保持低营养化状态，实现水体无限循环使用，不产生污染排放。
三、浮式低碳高效池塘流水养殖槽的意义1.有效收集鱼类排泄物，对水体几乎0排放通过建造集污区和安装吸污设备，有效地收集增殖鱼类的排泄物和残剩的饲料，从源头上解决水产增殖水体富营养化和污染问题。
2.提高产量、高效利用水体、提升经济价值浮式低碳高效池塘循环流水养殖槽的单槽产量达4-5万斤，同一水体可养殖多种经济鱼类，解决了部分水域仅能养殖花白鲢等低价值鱼类的问题，提高经济价值，降低市场风险。
3.提升水产品质量安全浮式低碳高效池塘流水养殖槽，在减少排放的同时，保护了养殖水域水生环境，减少了鱼类疾病的发生，降低了养殖过程中药物的使用，浮式低碳高效池塘循环流水养殖模式用药量仅为传统池塘养殖模式的2%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流水槽循环水养殖，结合工厂化循环水养殖理念，集成了循环流水养鱼技术与普通池塘养鱼技术，将传统池塘的“开放式散养”变为“集约化圈养”，使“静水”池塘实现了“流水”养鱼。
通过机械造浪造流，在整个大池塘里形成环形水流，水流流经水槽，能在“跑道”内对水产品进行集中喂养，又能利用水流将排泄物集中到一个槽内统一处理，从而起到净化池塘水质的作用。
流水槽循环水养殖系统推荐渔管家，在物联网水养殖系统方面有着深厚的经验，提供水产品养殖的所有系统。
下面简单介绍流水槽循环水养殖系统。
二、流水槽循环水养殖系统结构
1、圈养系统：在砖混结构的流水养殖槽中安装纳米微孔增氧的气体提推水动力装置，形成高溶氧水流，构建吃食性鱼类的“圈养区”。
2、排泄物收集系统：在流水养殖槽尾部设计安装废弃物和排泄物收集系统，解决养殖产生的自身污染，实现低碳、高效的养殖目的。
3、外围池塘水质净化系统：在这个系统内，栽种部分沉水或挺水植物，放养花白鲢、泥鳅、螺蛳、青虾、对虾、黄颡鱼、匙吻鲟、罗氏沼虾等水生动物净化水体，并在外围池塘水面上设置气提式推水设施，使整个养殖系统的水体形成大循环。
4、物联网智能管理系统：通过各种传感器采集信息以帮助及时发现问题，并且准确地确定发生问题的位置。
足不出户，看看手机或仪器就能获知流水养殖槽里的水产品生产情况，并能及时发现问题。
三、流水槽循环水养殖的槽体建设
流水槽体顺着南北方向建设为最佳，流水槽体建设土建材料可以选择砖砌水泥墙（经济耐用）、玻璃钢（成本高）、PVC材质（不耐用）、不锈钢（成本过高）等材质。
鉴于经济实惠，建议采用砖砌水泥墙来建槽体，流水槽表面涂刷台湾南宝生态池漆。
流水养殖槽外10%~20%的面积种植荷花、空心菜等观赏水生植物，去除养殖水体中的总氮和总磷，调节养殖水体的氨氮和亚硝酸盐指标处于良好水平，提高水体的净化能力，实现水体生态良性循环。
四、流水槽循环水养殖鱼类有草鱼、鲤鱼、鲫鱼、鲈鱼、黄颡鱼等，选择喜欢流水的鱼养殖效果更好，不宜养殖凶猛鱼类，如黑鱼等，可套养花白鲢等滤食性鱼类用于初步净化水质。
投放养殖鱼苗规格以50~100g为宜，放养密度可根据槽体内水体面积、鱼种、计划产量等因素来定。
例如：一个长22m、宽5m、深2.5m、面积110㎡的流水槽可以投放6万尾鲫鱼苗，是普通养殖的50倍，每立方米水体产量超100kg，是传统养殖的4~5倍，每个流水槽年收益10万元左右。
流水槽循环水养殖可以大大提高鱼类存活率，通常预计存活率在85%~90%。
