离子交换水处理设备工艺原理及应用

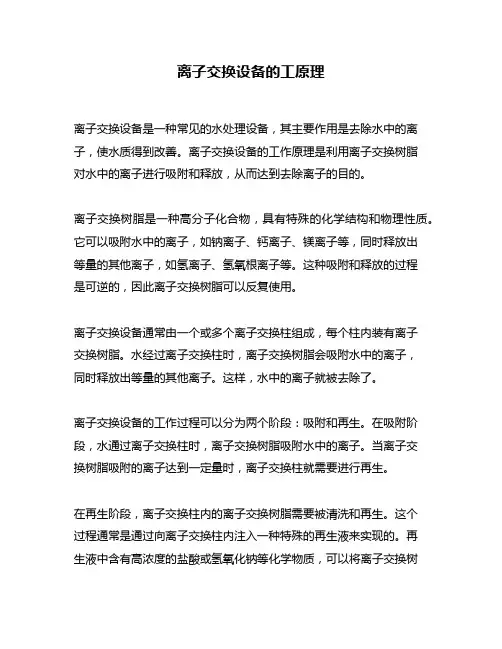

离子交换设备的工原理
离子交换设备的工原理离子交换设备是一种常见的水处理设备，其主要作用是去除水中的离子，使水质得到改善。
离子交换设备的工作原理是利用离子交换树脂对水中的离子进行吸附和释放，从而达到去除离子的目的。
离子交换树脂是一种高分子化合物，具有特殊的化学结构和物理性质。
它可以吸附水中的离子，如钠离子、钙离子、镁离子等，同时释放出等量的其他离子，如氢离子、氢氧根离子等。
这种吸附和释放的过程是可逆的，因此离子交换树脂可以反复使用。
离子交换设备通常由一个或多个离子交换柱组成，每个柱内装有离子交换树脂。
水经过离子交换柱时，离子交换树脂会吸附水中的离子，同时释放出等量的其他离子。
这样，水中的离子就被去除了。
离子交换设备的工作过程可以分为两个阶段：吸附和再生。
在吸附阶段，水通过离子交换柱时，离子交换树脂吸附水中的离子。
当离子交换树脂吸附的离子达到一定量时，离子交换柱就需要进行再生。
在再生阶段，离子交换柱内的离子交换树脂需要被清洗和再生。
这个过程通常是通过向离子交换柱内注入一种特殊的再生液来实现的。
再生液中含有高浓度的盐酸或氢氧化钠等化学物质，可以将离子交换树脂上吸附的离子释放出来，同时将离子交换树脂上的污染物清洗掉。
再生液中的离子也会被离子交换树脂吸附，从而实现离子交换柱的再生。
离子交换设备的工作原理简单易懂，但是在实际应用中需要注意一些问题。
首先，离子交换树脂的选择要根据水质的不同而定。
不同的离子交换树脂对不同的离子有不同的选择性，因此需要根据水质分析结果来选择合适的离子交换树脂。
其次，离子交换设备的再生液需要进行处理和回收，以避免对环境造成污染。
最后，离子交换设备的维护和保养也非常重要，定期清洗和更换离子交换树脂可以保证设备的正常运行和长期使用。
总之，离子交换设备是一种常见的水处理设备，其工作原理是利用离子交换树脂对水中的离子进行吸附和释放，从而达到去除离子的目的。
在实际应用中需要注意离子交换树脂的选择、再生液的处理和回收以及设备的维护和保养。
全自动钠离子交换器设备工艺原理
全自动钠离子交换器设备工艺原理一、概述全自动钠离子交换器是水处理过程中的一种常用设备。
它可以通过交换离子的方式去除水中的杂质，提高水的质量。
本文将介绍全自动钠离子交换器设备的工艺原理。
二、设备组成全自动钠离子交换器设备是由以下几个部分组成的：1.离子交换柱：交换柱是设备的主体部分，里面装填了离子交换树脂。
水经过交换柱时，杂质离子会被树脂吸附，而钠离子则会被释放到水中。
2.钠负荷箱：钠负荷箱是存放钠离子的地方。
当树脂中的钠离子被完全交换完之后，需要用盐水对树脂进行再生。
此时需要将钠负荷箱中的钠离子输送到交换柱中，替代被吸附的杂质离子。
3.盐水箱：盐水箱是存放盐水的地方。
在再生树脂时需要用盐水进行反向冲洗。
4.控制系统：控制系统是管理设备运行的重要部分。
通过控制系统可以实现设备的自动化操作，方便管理。
三、工艺原理全自动钠离子交换器设备的工艺原理主要包括三个过程：工作、再生、冲洗。
1. 工作设备的正常工作状态是水经过离子交换柱时，杂质离子被吸附，而钠离子则被释放到水中。
这样就实现了去除水中的杂质和提高水的质量。
2. 再生当树脂中的钠离子被完全交换完之后，需要用盐水对树脂进行再生。
此时需要将钠负荷箱中的钠离子输送到交换柱中，替代被吸附的杂质离子。
具体步骤如下：1.打开回流阀门，将交换柱与钠负荷箱连接。
2.打开盐水阀门，让盐水流入交换柱中。
盐水中的钠离子会替代被吸附的杂质离子，进入树脂中。
3.关闭盐水阀门，等待一定时间，让盐水在树脂中停留一段时间，使钠离子与杂质离子充分交换。
4.打开排放阀门，将交换柱中的废液排出。
5.关闭排放阀门，打开洗涤阀门，用清水对交换柱进行冲洗。
6.关闭洗涤阀门，再次打开回流阀门，将交换柱与钠负荷箱断开，回到工作状态。
3. 冲洗设备在使用一段时间后，会有杂质离子在树脂表面上沉积，影响设备的使用效果。
此时需要用清水对树脂进行冲洗，恢复树脂的吸附能力。
具体步骤如下：1.关闭回流阀门，将交换柱与钠负荷箱断开。
反渗透加混合离子交换器纯水设备设备工艺原理
反渗透加混合离子交换器纯水设备设备工艺原理概述反渗透(Reverse Osmosis，RO)技术是近10年来迅速发展的现代化的世界上获得纯水的一种先进技术，其主要原理是利用水压力将水分子通过一种半透膜（渗透压）从水中分离出来，从而达到水纯化的目的。
而混合离子交换器是一种能够同时去除水中的硬度及重金属离子，较纯净的离子交换纯水设备，您可以通过将RO纯水装置与混合床离子交换技术结合使用，获得更高质量的纯水，也就是反渗透加混合离子交换器纯水设备。
工艺原理反渗透反渗透技术在水净化方面已经得到了广泛的应用和推广，其工艺原理是利用现代复合RO膜，对自来水进行多级过滤及超低压处理，去除溶解的盐类、杂质、重金属等，同时保留纯净水分子，从而使水得到了进一步的净化处理，特别是采用离子交换树脂+活性碳的复合工艺生产的RO品质，提高了水的品质，使纯度相对来说更高。
反渗透技术能够去除的物质范围非常广泛，如重金属离子、有机营养物、杂质、生物等，其膜孔径小于1/10000微米，膜抗腐蚀、耐热、氧化、耐湿、有较高的物理强度，并能广泛用于海水淡化、污水处理、饮用水工业及微电子工业等领域，反渗透处理后的水呈中性或微酸性，所含主要物质削减，所以适用于生产纯水、超纯水及无菌水等的净化。
混合离子交换器混合离子交换器是指在其中放置了两种或两种以上的离子交换剂的离子交换柱，它能同时去除水中的阳离子、阴离子、硅酸盐及溶解气体等多种不同性质的固体、颜色、有机物、无机盐等污染物，其工艺流程为：先进氢阴离子交换树脂去除阳离子，再进过钠阳离子交换树脂去除阴离子，最后进去除重金属离子的混合阴阳离子交换树脂。
其工艺原理是在离子交换过程中，离子吸附到离子交换树脂芯子的活性表面上，随着吸附剂内交换离子的消耗，需要再用吸附剂的反离子进行交换，从而使污染物得到去除。
通过将RO反渗透技术与混合离子交换技术相结合使用，可实现更高质量的纯水制备。
在加压装置的作用下，将自来水压入普通离子交换树脂，以达到一定的水纯度，便于进一步的处理。
《水的离子交换处理》课件
制备和应用
离子交换树脂可通过聚合反应、 固化反应等方式制备。目前广泛 应用于水处理、制药等领域。
水的离子交换处理技术
基本过程
离子交换处理的基本过程包括水的预处理、树脂选择、离子交换吸附、树脂再生等。
主要工艺流程
离子交换处理技术的主要工艺流程包括单床工艺、多床工艺、混床工艺等。
应用范围和优势
离子交换处理技术可应用于饮用水、工业用水、海水淡化等领域，具有高效、环保、可靠等 优点。
பைடு நூலகம்
质的监测与管理
1
重要性和意义
水质的监测和管理是保障用水安全、合理利用水资源的重要手段。
2
方法和技术
水质的监测可通过采集水样、测定水质指标、分析水质污染源等方式进行。
3
未来发展方向
未来水质监测将引入更先进的技术和设备，提升监测精度和效率。
总结
离子交换处理技术的作用
离子交换处理技术在水的净化 和处理中发挥着重要作用。
离子交换处理技术的优缺 点
离子交换处理技术具有高效、 环保等优点，但存在成本较高 等缺点。
未来的发展趋势
未来离子交换处理技术将朝着 智能化、高效化方向发展。
Q&A
• 问：离子交换处理技术是否还存在着局限性？ • 答：离子交换处理技术存在着成本较高、树脂寿命有限等局限性，需
要不断完善和优化。 • 问：离子交换处理技术与其他净水技术相比，有何优劣之处？ • 答：离子交换处理技术相对于其他净水技术具有高效、环保等优点，
离子交换处理的原理是通
净化水质的技术。
水中的重金属离子、放射
过交换树脂上的离子与水
性物质和其他污染物，是
中的离子进行交换，使水
保障水安全的重要手段。
离子交换
离子交换设备离子交换设备简介：在纯水制作的工艺上，传统的离子交换工艺主要体现在工业纯水和超纯水的制水设备上使用到的一种流程，很多的工业水处理中运用到的离子交换，比如精细化工行业、电子电镀行业、线路板制作行业，电子、显示屏制作行业等等，离子交换设备在操作过程中比较简单，再生环节容易，离子交换设备主要在树脂的使用需要良好的选型，树脂的型号的规格决定水中的好坏和使用周期，以下是离子交换设备的一些介绍：1、离子交换是一种传统的、工艺成熟的脱盐处理设备，其原理是在一定条件下，依靠离子交换剂（树脂）所具有的某种离子和预处理水中同电性的离子相互交换而达到软化、除碱、除盐等功能。
用于深度脱盐处理，产水电阻率动态可达到18MΩ·cm。
2、离子交换设备阴阳离子的基本原理：采用离子交换方法，将把水中阳、阴离子去除。
以氯化钠（NaCl）代表水中无机盐类，水质除盐的基本反应式：阳离子交换柱方程：阳离子交换树脂具有酸性基团。
在水溶液中酸性基团可以电离生成H+。
每种交换树脂可以含有一种或数种离子基团，按照离子基团的电离难易程度可把交换树脂分为强性和弱性。
阳离子交换树脂分为强酸性和弱酸性.R-H+Na+=R–Na+H+阴离子交换柱方程：阴离子交换树脂含有碱性基团他们在水溶液中电离并与阴离子进行交换。
阴离子交换树脂按照离子基团的电离难易程度分为强碱性及弱碱性。
R–OH+Cl-=R–Cl-+OH-3、阳、阴离子交换柱串联以后称为复合床，其总的反应式： R-H+R-OH+NaCl=R-Na+R-Cl+H2O由上面所描述得出，水中的NaCl已分别被树脂上的H+和OH-所取代，而反应生成物为H2O，达到了去除水中盐的作用。
4、混合离子交换柱（混床）：将阳、阴床尚未交换的剩余盐类进一步除去，由于通过混合离子交换后进入水中的H+和OH-立即生成电离度很低（H2O），几乎不存在阳床或阴床交换时产生的逆交换现象，使交换反应进行得十分彻底，因而混合床的出水水质优于阳、阴离子交换柱串联组成的复床所能达到的水质，能制取纯度相当高的成品水。

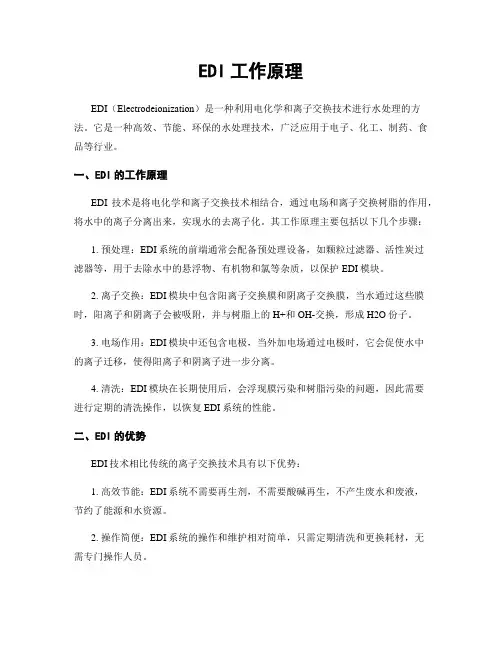

EDI工作原理
EDI工作原理EDI（Electrodeionization）是一种利用电化学和离子交换技术进行水处理的方法。
它是一种高效、节能、环保的水处理技术，广泛应用于电子、化工、制药、食品等行业。
一、EDI的工作原理EDI技术是将电化学和离子交换技术相结合，通过电场和离子交换树脂的作用，将水中的离子分离出来，实现水的去离子化。
其工作原理主要包括以下几个步骤：1. 预处理：EDI系统的前端通常会配备预处理设备，如颗粒过滤器、活性炭过滤器等，用于去除水中的悬浮物、有机物和氯等杂质，以保护EDI模块。
2. 离子交换：EDI模块中包含阳离子交换膜和阴离子交换膜，当水通过这些膜时，阳离子和阴离子会被吸附，并与树脂上的H+和OH-交换，形成H2O份子。
3. 电场作用：EDI模块中还包含电极，当外加电场通过电极时，它会促使水中的离子迁移，使得阳离子和阴离子进一步分离。
4. 清洗：EDI模块在长期使用后，会浮现膜污染和树脂污染的问题，因此需要进行定期的清洗操作，以恢复EDI系统的性能。
二、EDI的优势EDI技术相比传统的离子交换技术具有以下优势：1. 高效节能：EDI系统不需要再生剂，不需要酸碱再生，不产生废水和废液，节约了能源和水资源。
2. 操作简便：EDI系统的操作和维护相对简单，只需定期清洗和更换耗材，无需专门操作人员。
3. 水质稳定：EDI技术能够提供稳定的去离子水质，去除了水中的离子杂质，保证了产品质量的稳定性。
4. 环保健康：EDI系统不使用化学药剂，不产生二次污染，对环境和人体健康无害。
5. 节省空间：EDI系统体积小，占地面积少，适合安装在有限空间的场所。
三、EDI的应用领域EDI技术广泛应用于以下领域：1. 电子行业：EDI技术可用于电子芯片、液晶显示器、电子元件等的创造过程中，保证纯净水的供应，避免离子杂质对产品的影响。
2. 化工行业：EDI技术可用于化工工艺中的水处理，确保水质符合生产要求，提高产品质量。
水处理离子交换器原理
水处理离子交换器原理
离子交换是水处理中常用的一种方法，离子交换器是一种专门用来去除水中离子的设备。
离子交换器通过固体吸附、离子交换和颗粒捕获等机制，将水中的离子吸附或交换到交换树脂上，从而实现水质的净化。
离子交换器的工作原理是利用交换树脂对水中的离子进行吸附或交换。
离子交换树脂是一种聚合物材料，具有大量的离子交换基团，可以与水中的离子发生化学反应。
当水通过离子交换器时，交换树脂会吸附或交换水中的阳离子和阴离子，将其中的有害离子去除，同时释放出对水质有益的离子。
离子交换器通常包括两种类型：阳离子交换器和阴离子交换器。
阳离子交换器主要用于去除水中的阳离子，如钠离子、镁离子、钙离子等；阴离子交换器则主要用于去除水中的阴离子，如硝酸根离子、硫酸根离子、氯离子等。
通过这两种离子交换器的组合，可以实现水质的全面净化。
离子交换器的再生是保证其长期有效运行的关键。
离子交换器在使用一段时间后会逐渐饱和，失去去除离子的能力，需要进行再生。
离子交换器的再生通常通过反向冲洗、盐水洗脱或酸碱再生等方式来实现。
再生后的离子交换器可以重新投入使用，延长其使用寿命。
总的来说，离子交换器是一种有效的水处理设备，通过离子交换的原理，可以去除水中的有害离子，提高水质，保障人们的健康。
离子交换器的运行稳定、效果显著，被广泛应用于工业生产、饮用水处理、污水处理等领域。
通过合理的选择离子交换树脂和优化的操作，可以实现更好的水处理效果，为人们的生活和生产提供更加清洁的水资源。
离子交换法的工作原理及软水器的工作过程
离子交换法的工作原理及软水器的工作过程离子交换树脂是一种聚合物，带有相应的功能基团。
一般情况下，常规的钠离子交换树脂带有大量的钠离子。
当水中的钙镁离子含量高时，离子交换树脂可以释放出钠离子，功能基团与钙镁离子结合，这样水中的钙镁离子含量降低，水的硬度下降。
硬水就变为软水，这是软化水设备的工作过程。
当树脂上的大量功能基团与钙镁离子结合后，树脂的软化能力下降，可以用氯化钠溶液流过树脂，此时溶液中的钠离子含量高，功能基团会释放出钙镁离子而与钠离子结合，这样树脂就恢复了交换能力，这个过程叫作“再生”。
由于实际工作的需要，软化水设备的标准工作流程主要包括：工作(有时叫做产水，下同)、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。
不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。
任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中，全自动软化水设备会增加盐水重注过程)。
反洗：工作一段时间后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子交换树脂才能完全曝露出来，再生的效果才能得到保证。
反洗过程就是水从树脂的底部洗入，从顶部流出，这样可以把顶部拦截下来的污物冲走。
这个过程一般需要5-15分钟左右。
吸盐(再生)：即将盐水注入树脂罐体的过程，传统设备是采用盐泵将盐水注入，全自动的设备是采用专用的内置喷射器将盐水吸入(只要进水有一定的压力即可)。
在实际工作过程中，盐水以较慢的速度流过树脂的再生效果比单纯用盐水浸泡树脂的效果好，所以软化水设备都是采用盐水慢速流过树脂的方法再生，这个过程一般需要30分钟左右，实际时间受用盐量的影响。
慢冲洗(置换)：在用盐水流过树脂以后，用原水以同样的流速慢慢将树脂中的盐全部冲洗干净的过程叫慢冲洗，由于这个冲洗过程中仍有大量的功能基团上的钙镁离子被钠离子交换，根据实际经验，这个过程中是再生的主要过程，所以很多人将这个过程称作置换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
离子交换水处理设备工艺原理及应用
自然界中，天然水中通常含有各种种类不同、浓度不同的可溶性无机盐类，在人类日常生活和工、农业生产中，对水中的无机盐的种类和浓度均有不同的要求，所以必须对不符合标准的水进行除盐处理，传统的除盐方法采用的是阴、阳离子交换树脂化学除盐工艺，也叫复床处理工艺。
采用顺流或逆流再生的阴、阳离子交换器，适应于各种给水除盐或水质脱碱的工业给水处理。
阴、阳离子交换器可以除去水中的阳离子和阴离子，以阴、阳离子交换器及除二氧化碳器为单元可以组合成各种各样的复床式脱盐系统。
能除去水中大部分的盐类，是各种离子交换水处理设备工艺中的基本设备。
工艺原理
当含有各种离子的原水通过氢(H)型阳离子交换树脂H+)被交换到水中，与水中的阴离子组成相应的无机酸。
将含有无机酸的水再通过氢氧(OH)型阴离子交换树脂时，水中的阴离子被树脂OH-)被交换到水中，并与水中的氢离子(H+)结合成水。
这样，原水在经过离子交换除盐工艺处理后，即可将水中的成盐离子“完全”除去，从而获得除盐水，这种离子交换除盐工艺被称为化学除盐工艺。
原水中含有大量的碳酸盐，它是构成水中碱度的主要成分。
在化学水处理工艺的脱碱软化或除盐过程中，原水经阳床交换后，水中的钙( Ga2+ )、镁( Mg2+ )、钠 ( Na+ )离子被阳离子交
换树脂所吸附，水中的碳酸盐在交换后则形成大量的碳酸。
在一定温度下，水中的碳酸化合物的比例与水的氢离子(H+)浓度有关。
当pH<4.5 时，水中的碳酸( H2CO3 )几乎全部以游离二氧化碳( CO2 )的形式存在。
大量的游离二氧化碳(CO2)存在于水中会影响水质。
所以当原水中的碳酸根( CO2)的含量超过
50mg/L 时，应设置除碳器以除去水中的游离二氧化碳( CO2 )。
吸附，树脂上的可交换氢氧根离子(时，水中的阳离子被树脂吸附，树脂上的可交换氢离子。
应用范围:
离子交换器(柱)主要用于锅炉、电站、化工、轻工、纺织、生物、制药、电子等工业需进行硬水软化，去离子水的制备场合。
根据用户对水质的要求不同，形成不同组合的工艺流程，可制得符合用户要求的各种软水，纯水。
工艺流程
自来水-—活性碳过滤器—-强酸性阳离子交换器——除碳器——中间水箱—-—增压泵——强碱性阴离子交换器——锅炉、生产用水
设备控制方式(可选)
1、手动控制
2、全自动控制
全自动复床内置电导率监测设备，准确测定设备工作时处理水的电导率变化。
再生方式可根据需要设定为：时间、流量、电导率控制多种组合方式。
