三自由度圆柱坐标型工业机器人
三自由度圆柱坐标型工业机器人设计
三自由度圆柱坐标型工业机器人设计引言工业机器人在现代制造业中起着至关重要的作用。
圆柱坐标型工业机器人是一种具有三个自由度的机器人，它可以在三维空间内进行精确的定位和操作。
本文将着重讨论三自由度圆柱坐标型工业机器人的设计原理和关键技术。
一、设计原理三自由度圆柱坐标型工业机器人的设计原理基于坐标变换。
它由一个立柱状的垂直轴和一个平行于地面的基座组成。
机器人的主要部件包括立柱、支撑臂、关节和末端执行器。
机器人的立柱可以在垂直方向上运动，提供Z轴位移。
支撑臂位于立柱的顶部，可以绕水平方向的Y轴旋转，提供Y轴位移。
末端执行器连接在支撑臂的末端，可以绕垂直方向的Z轴旋转，提供X轴位移。
二、关键技术1.位置传感器：为了实现精确的定位和操作，对机器人的运动进行准确的测量是必不可少的。
位置传感器可以用来测量机器人各个关节的角度以及末端执行器的位置信息。
2.逆运动学：逆运动学是指通过末端执行器的位置和姿态计算出机器人各个关节的角度。
通过逆运动学算法，可以实现机器人在三维空间内的精确定位。
3.控制系统：控制系统是三自由度圆柱坐标型工业机器人的核心。
它接收来自传感器的反馈信息，计算机器人的位姿，并输出相应的指令控制机器人的运动。
控制系统需要具备实时性和稳定性，以确保机器人的运动精度和安全性。
4.动力学分析：动力学分析可以帮助我们理解机器人在运动过程中的力学特性。
通过动力学分析，可以确定机器人在给定任务下所需的扭矩和力，并进行相应的力矩配平和选型。
三、设计步骤1.确定任务需求：在开始机器人设计之前，首先需要明确机器人所要完成的任务和工作环境。
2.选择结构参数：根据任务需求和工作环境，选择机器人的结构参数，包括立柱高度、支撑臂长度和末端执行器负载能力等。
3.逆运动学分析：根据机器人的结构参数和任务需求，进行逆运动学分析，得到机器人各个关节的角度和末端执行器的位姿。
4.控制系统设计：设计机器人的控制系统，选择合适的控制算法和硬件设备，实现机器人的运动控制和姿态调整。
圆柱坐标式机械手
圆柱坐标式机械手
圆柱坐标式机械手是一种基于圆柱坐标系设计的机械手臂，常用于工业生产线
中进行物料搬运、组装等任务。
其设计基于数学中的圆柱坐标系，通过旋转、伸缩等运动实现对工件的精准定位和操作。
结构组成
圆柱坐标式机械手通常由底座、转台、臂架、活动臂、末端执行器等部分组成。
底座固定在地面上，转台可实现水平旋转，臂架通过联轴器与转台相连，活动臂则连接在臂架上，末端执行器负责抓取、放置工件。
工作原理
圆柱坐标式机械手通过控制各关节的运动，实现对工件在水平平面内的定位及
动作。
通过联动转台和臂架，机械手可以在圆柱坐标系内实现三个自由度的运动。
同时，活动臂末端的执行器可根据需要旋转、张合，完成对工件的精确处理。
应用领域
圆柱坐标式机械手适用于需要大范围工作空间及较高精度要求的场景，如汽车
装配线、电子产品制造等。
因其结构简单、操作方便，广泛应用于自动化生产线中，提高了生产效率及产品质量。
发展趋势
随着工业自动化程度的不断提高，圆柱坐标式机械手在工业生产中的应用前景
广阔。
未来，随着技术的不断创新和升级，圆柱坐标式机械手将在精度、速度、功能等方面有所突破，更好地满足各行业的生产需求。
圆柱坐标式机械手的出现，为工业生产带来了更便捷、高效的解决方案，促进
了工业自动化技术的发展。
其优势在于灵活性强、操作简便、可靠性高，将在未来的工业生产中发挥越来越重要的作用。
三个自由度工业机器人
工业机器人课程作业报告院（系）名称：机电工程学院作业题目：三自由度圆柱坐标工业机器人班级：姓名：学号：目录1.作业要求 (3)1.1作业目的 (3)1.2作业数据 (3)1.3运动功能图符号(本次作业圆柱坐标型) (3)2.总体设计 (4)2.1组成和关系 (4)2.2设计分析 (4)3.机械系统的设计 (5)3.1末端执行机构设计 (5)3.2手臂机构的设计 (6)3.3机座机构的设计 (7)4.附件 (8)4.1总装图 (8)1.作业要求1.1作业目的1：综合运用所学只是，搜集有关资料，独立完成三自由度圆柱坐标工业机器人操作机和驱动但愿的设计工作。
如驱动元、传动机构、腰身、手臂、手腕、手抓、关节、抓钳尺寸、开合力大小等，至少设计两种以上方案。
(注意：此处无需考虑传感器，控制部分和力学计算)1.2作业数据1：自动线上A、B两条输送带之间距离为1.5米，需设计工业机器人将一个零件从A带送到B带。
2：零件尺寸：内孔Φ100、壁厚10、高100。
3：零件材料：45钢1.3运动功能图符号(本次作业圆柱坐标型)表1-1 运动功能图符号(GB/T12643-90)2.总体设计2.1组成和关系工业机器人在GB/T12643-90定义为“是一种能自动控制、可重复编程、多功能、多自由度的操作机，能搬运材料、工件或操持工具，用以完成各种作业”由执行系统、驱动系统、控制检测系统及检测系统组成。
a)机械系统：是执行完成抓取工件，实现抓取动作的必需的机构。
内容保函如下：手部(末端执行器)：直接抓取工件或夹具机构。
臂部：支承腕部的机构，作用是承受工件的负荷，并把它传递到预定的位置。
腕部：连接手部和臂部的机构，作用为调整及改变手部的动作。
机座：是机器人的基础部件支承手臂的部件，并承受相应的载荷，作用是带动臂部转动、升降动作。
b)驱动系统：为执行系统提供动力。
常用传动方式有机械传动、液压传动、气压传动和电传动。
c)控制系统：控制驱动系统，使执行系统按照产品的要求以及抓取的工件要求进行相应的动作，当发生系统错误或执行故障时发出提示报警信号。
圆柱坐标式三自由度机械手解析

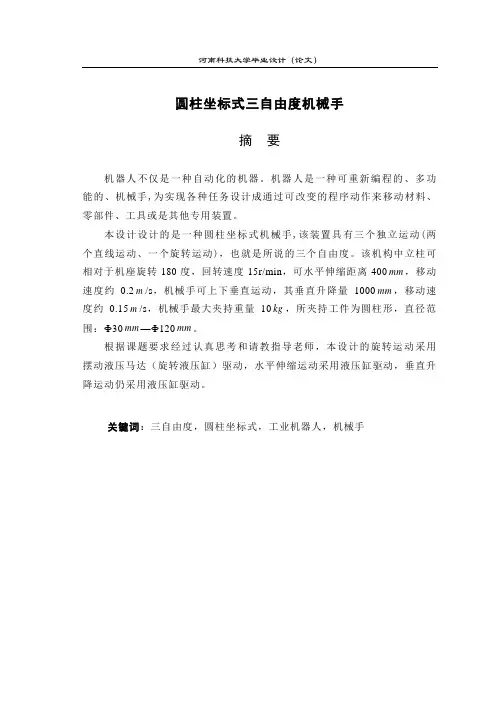

圆柱坐标式三自由度机械手摘要机器人不仅是一种自动化的机器。
机器人是一种可重新编程的、多功能的、机械手,为实现各种任务设计成通过可改变的程序动作来移动材料、零部件、工具或是其他专用装置。
本设计设计的是一种圆柱坐标式机械手,该装置具有三个独立运动(两个直线运动、一个旋转运动)，也就是所说的三个自由度。
该机构中立柱可相对于机座旋转180度，回转速度15r/min，可水平伸缩距离400mm，移动速度约0.2m/s，机械手可上下垂直运动，其垂直升降量1000mm，移动速度约0.15m/s，机械手最大夹持重量10kg，所夹持工件为圆柱形，直径范围：Ф30mm—Ф120mm。
根据课题要求经过认真思考和请教指导老师，本设计的旋转运动采用摆动液压马达（旋转液压缸）驱动，水平伸缩运动采用液压缸驱动，垂直升降运动仍采用液压缸驱动。
关键词：三自由度，圆柱坐标式，工业机器人，机械手CYLINDRICAL COORDINATE ROBOT OFTHREE DEGREES OF FREEDOMABSTRACTA robot is not simply another automated machine. A robot is a reprogrammable multifunctional manipulator designed to move material, parts, tool, or specialized devices through variable programmed motions for the performance of a variety of task.This design is a cylindrical coordinate manipulator, the device has three separate campaigns (two straight-line movement, a rotating Movement), that is to say that the device has three degrees of freedom. The bodies of the column can be compared to frame 180-degree rotation, with the rotation speed 15 r / min. The manipulator may be stretching from the level of 400mm, with the moving speed about 0.2 m/ s. From the top to the bottom, the manipulator can do vertical movement and its vertical take-off and landing is 1000mm, with the moving speed about 0.15 m/ s. The largest weight that the device grip can lead to 10kg.The workpiece with the diameter from 30mm to 120mm that the device can grip is cylindrical.According to the issue demands ,besides, careful thinking and ask the teacher, the rotating movements of the design opts rotating hydraulic motor (rotating cylinder) , the level of stretching movements are driven by hydraulic cylinders, vertical take-off and landing movements are still driven by hydraulic cylinders.KEY WORDS：Three degrees of freedom, Cylindrical，Industrial robot, Manipulator目录前言 (1)第1章概述 (2)§1.1 工业机械手的概述 (2)§1.2 工业机械手的发展 (5)§1.3 工业机械手在我国的发展与应用 (6)第2章总体设计方案 (8)§2.1 总体设计的思路 (8)§2.1.1 思路 (8)§2.2 总体方案的确定 (8)§2.2.1 方案 (8)第3章机械手相关的设计与计算 (10)§3.1 手指的相关设计与计算 (10)§3.1.1 手指夹紧力的计算 (10)§3.1.2 手部液压缸的选取 (13)§3.1.3 水平伸缩缸尺寸计算 (15)§3.1.4垂直升降液压缸主要参数的确定 (16)§3.2 升降手臂的设计 (17)§3.3 立柱与托盘的设计 (19)第4章相关的校核 (25)§4.1 手爪扇形齿轮与齿条强度校核 (25)§4.1.1 齿轮齿条强度校核 (25)第5章结论 (26)参考文献 (27)致谢 (28)前言机器人技术的发展，可以说是科学技术发展共同的一个综合性的结果，同时，也是为社会经济发展产生了重大影响的一门科学技术，它的发展归功于在第二次世界大战中各国加强了经济的投入，就加强了本国的经济的发展。
三自由度圆柱坐标工业机器人详解
三自由度圆柱坐标型工业机器人设计学院：机电工程学院班级：姓名：学号：1.末端执行机构设计采用内撑连杆杠杆式夹持器，用小型液压缸驱动夹紧，它的结构形式如图。
内撑连杆杠杆式夹持器采用四连杆机构传递撑紧力，即当液压缸1工作时，推动推杆2向下运动，使两钳爪3向外撑开，从而带动弹性爪4夹紧工件。
该种夹持器多用于内孔薄壁零件的夹持。
2.弹性爪的结构设计:这种结构是在手爪外侧用螺钉固定弹性片两端。
当弹性手工作时，由于夹紧过程具有弹性，就可避免易损零件被抓伤、变形和破损。
3.手臂机构的设计本设计中手臂由滚珠丝杠驱动实现上下运动，结构简单，装拆方便，还设计有两根导柱导向，以防止手臂在滚珠丝杠上转动，确保手臂随机座一起转动。
它的结构如下图。
选用轴向脚架型液压缸，活塞杆末端为外螺纹结构，手臂与末端执行器连同活塞杆一起转动。
4.腰部和基座设计1——支座，2——步进电机，3——谐波齿轮，4——转动机座5——支承槽钢梁，6——滚珠丝杠，7——导向柱，8——锥环无键联轴器通过安装在支座上的步进电机和谐波齿轮直接驱动转动壳体转动，从而实现机器人的旋转运动；通过安装在顶部的步进电机和联轴器带动滚珠丝杠转动实现手臂的上下移动。
采用双导柱导向，防止手臂在滚珠丝杠上转动，确保手臂随机座一起转动。
支撑梁采用槽钢，以减轻重量和节省材料，它的结构如上图。
5.驱动方式的选择由上表知步进电机应用于驱动工业机器人有着许多无可替代的优点，如控制性能好，可精确定位，体积较小可用于程序复杂和运动轨迹要求严格的小型通用机械手等，所以本设计采用它来实现机器人的旋转和上下移动。
选电机为BF反应式步进电机，型号为：90BF001。
由上表知,液压驱动方式反应灵敏,可实现连续轨迹控制,液体压力高，可获得较大的输出力,因此机器人的伸缩运动采用液压驱动方式来实现,从而使机器人容易找准工件。
它的型号为Y-HG1-C50/28×100LJ1HL1Q，它的主要技术参数如下表6.工业机器人的计算机控制系统概述工业机器人具有多个自由度，每个自由度一般包括一个伺服机构，它们必须协调起来，组成一个多变量控制系统。
圆柱坐标式机器人具有几个自由度的特征
圆柱坐标式机器人具有几个自由度的特征圆柱坐标式机器人是一种常见的工业机器人类型，具有很多优势和特点。
圆柱坐标式机器人的自由度是指其能够在三维空间中自由移动和旋转的方向数量。
不同机器人的自由度数目不同，而该特征决定了机器人能够达到的不同位置和姿态。
在圆柱坐标式机器人中，通常有两个旋转自由度和一个线性自由度。
下面将详细介绍圆柱坐标式机器人具有的自由度特征。
1. 旋转自由度圆柱坐标式机器人的第一个旋转自由度是围绕垂直于地面的垂直轴旋转。
这个自由度允许机器人沿垂直方向上移动。
例如，机器人可以在不同的高度上操作和定位工件，从而适应不同的工艺需求。
圆柱坐标式机器人的第二个旋转自由度则是围绕垂直于自身轴的水平旋转。
这个自由度允许机器人在水平平面上进行旋转，从而实现工作空间扩展，使其能够到达更多的位置。
通过这两个旋转自由度，圆柱坐标式机器人可以在三维空间中灵活地移动和定位，以满足不同的生产需求。
2. 线性自由度除了两个旋转自由度，圆柱坐标式机器人还具有一个线性自由度，这允许机器人在垂直于地面的方向上进行上下运动。
线性自由度使得机器人能够改变工作高度，以适应不同高度的工件，从而实现更高的生产灵活性。
由于圆柱坐标式机器人在上述三个自由度上的灵活运动，使得它能够覆盖更大的工作空间，处理更多的工艺操作，并在不同的工业应用场景中发挥重要作用。
3. 相关特点除了上述的自由度特征，圆柱坐标式机器人还具有其他的特点。
首先，圆柱坐标式机器人结构相对简单、刚性强，适用于高精度的重复操作。
其次，圆柱坐标式机器人具有较高的可扩展性，可以根据实际需求进行系统集成和组合，实现更灵活的工作方式。
此外，圆柱坐标式机器人通常具有较大的负载能力和工作半径，适用于各种不同尺寸和重量的工件处理。
最后，圆柱坐标式机器人具有精准的定位和控制能力，能够提高生产效率和质量。
综上所述，圆柱坐标式机器人通常具有两个旋转自由度和一个线性自由度的特征。
这种机器人具备灵活的运动能力，适用于各种高精度的工业应用场景，并具有较大的工作空间和负载能力。
单片机控制三自由度圆柱坐标机械手设计
单片机控制三自由度圆柱坐标机械手设计一、引言随着科学技术的不断发展，机械手在工业生产、科研等领域扮演着越来越重要的角色。
机械手的设计是其中的关键环节之一，而单片机是机械手控制的核心部分之一、本文将介绍一种基于单片机控制的三自由度圆柱坐标机械手的设计。
二、机械手的结构设计该机械手的结构主要由三个旋转关节组成，分别对应三个自由度。
每个旋转关节由步进电机驱动，通过直线传动装置实现转动，并带有相应的位置反馈传感器。
三、单片机的选取单片机是机械手控制的核心部分，控制机械手的动作和位置。
单片机的选择需要考虑其计算性能、接口资源等方面的要求。
本设计选择了STM32系列的单片机，具有大容量的存储器和强大的计算能力，同时提供多种通信接口和模拟/数字接口，满足了机械手控制的需求。
四、电路设计电路设计包括电源电路、电机驱动电路和控制电路三个模块。
电源电路为电机驱动和单片机提供稳定的电源。
电机驱动电路采用步进电机驱动芯片，通过信号电平控制电机的转动。
控制电路主要由单片机和传感器组成，负责接收传感器的反馈信号，并控制电机的转动。
五、软件设计在单片机软件设计方面，本设计采用C语言进行编程。
通过编写相应的程序，实现机械手的运动控制，包括正向运动、逆向运动和位置控制等功能。
同时，还可以为机械手增加一些智能化的功能，如碰撞检测、路径规划等。
六、实验与结果将设计好的电路板焊接好后，进行实验测试。
通过对机械手的不同输入信号进行测试，观察机械手的运动情况，并对其进行调试。
最终，可以实现通过单片机控制的三自由度圆柱坐标机械手的正常运行。
七、总结本文设计了一种基于单片机控制的三自由度圆柱坐标机械手。
通过对机械手的结构和电路进行设计，选取合适的单片机和编写相应的控制程序，实现了机械手的运动控制。
该设计具有较高的可靠性和灵活性，可以广泛应用于工业生产和科研等领域。
圆柱坐标型机器人有几个自由度
圆柱坐标型机器人有几个自由度机器人是现代工业中不可或缺的一部分，它们在生产线上承担着重要的任务，能够完成一系列复杂的动作。
其中，圆柱坐标型机器人是一种常见的类型，它具有特定的结构和运动方式。
本文将探讨圆柱坐标型机器人的自由度，并解释它们对机器人性能和功能的重要性。
什么是自由度？自由度是机器人运动中常用的一个概念，它表示机器人能够独立移动的方式和数量。
换句话说，自由度代表机器人可以自由运动的独立参数。
在机器人学中，自由度是评估机器人灵活性和可控性的重要指标。
圆柱坐标型机器人的结构圆柱坐标型机器人是一种具有圆柱坐标系结构的机器人。
它由以下部分组成：•基座：机器人的底座，通常固定在工作台或地面上。
•手臂：作为机器人的运动部分，连接在基座上，并具有一定的伸缩性。
•末端执行器：安装在机器人手臂的末端，用于完成各种任务，如抓取、搬运、装配等。
圆柱坐标型机器人通常采用三轴线性伸缩构架，也就是说，它可以在横向、纵向和上下方向上移动。
这种构架使得机器人能够在三个方向上进行平移，并且根据需要可以进行旋转。
圆柱坐标型机器人的自由度计算圆柱坐标型机器人的自由度取决于它的结构和运动方式。
一般来说，圆柱坐标型机器人的自由度等于它的可控关节数加上它的可运动关节数。
•可控关节数：指可以通过机器人自身的动作控制的关节数。
在圆柱坐标型机器人中，可控关节数为3，对应于机器人的三个运动轴。
这意味着机器人可以独立地在三个轴上移动。
•可运动关节数：指可以通过外部输入或其他机器人的动作产生运动的关节数。
在圆柱坐标型机器人中，可运动关节数为3，对应于机器人的三个旋转轴。
这意味着机器人的末端执行器可以绕着三个轴旋转。
因此，圆柱坐标型机器人的自由度为3+3=6。
这意味着机器人可以在三个平移方向和三个旋转方向上自由运动，提供更大的灵活性和可控性。
圆柱坐标型机器人的自由度与功能圆柱坐标型机器人的自由度与机器人的功能密切相关。
更高的自由度意味着机器人在空间中可以更加自由地操作和移动。
