STOCK堵煤报警器中文说明书
tyco3000说明书1_1
注意：请阅读！是帮助您更好地使用设备的提示、建议或技巧。
Tyco Fire & Security
1 .3 声明
为求准确，本手册已经过验证和复审。本手册包含的指导和描述对出版的 3000 火灾报警控制 器是准确的。但是由于技术的更新，以后的控制器及手册可能变动，恕不另行通知。
1
安全指导
3000 火灾报警控制器使用说明书
n 用Φ 6 的膨胀螺钉将安装板水平
固定在墙上（注意：应将进线孔对准建筑 物的预埋出线孔），见图 3.2-1。安装板尺 寸见图 3.2-2；
n 将控制器的进线拆下； n 将控制器挂于安装板上，见图 3.
2-3；
n 将所有连线从进线孔掏出； n 敲掉进线板上的相应敲落孔； n 将连线从敲落孔中引入； n 固定进线板； n 用M5x10的螺钉将控制机固定于
tyco3000 火灾报警控制器（联动型）
使用说明书
版本：1 . 1 日期：2005 年 4 月
目录
1
前言
1
2
安全指导
2
3
开箱安装
3
3.1 控制器尺寸
3
3.2 要功能
4
4.2 额定使用条件及主要技术性能
5
5
整机介绍
5
5.1 面板布置
5
5.2 内部电气原理
7
5.3 内部电气连接
节。 8 施工调试指南：施工布线的基本要求、调试步骤的指导。 9 控制器的基本操作：控制器日常操作指南及控制器设置，介绍了按键、系统密码、控制器自
检、系统测试、查阅信息、时间设定、控制器的设置等操作方法。 10 地址登记：通过控制器对现场编制单元进行自动登记。 11 编制联动关系：根据需要编制系统联动关系，以实现防火控制功能。 12 查看编程信息：查看所编制联动关系、系统设置等信息。该项操作可通过一级密码查询。 13 3000 菜单一览表：3000 的所有操作菜单列表。 14 故障排除：介绍常见的系统故障排除方法。 15 泰科技术支持及附表：泰科技术支持的联系方式，附表是 3000 控制器常用汉字区位码表、系
报警器使用说明书
EC-5120 时钟显示型120防区报警器使用说明书1系统简介本系统是时钟显示型120防区家用/商用防盗报警系统，功能实用，性价比高、配置齐全、操作简单。
系统采用微电脑处理技术，报警时现场发出120分贝的警报声，同时拨打用户预设的9组电话通知用户。
四位数码管显示报警的方位。
无线连接红外，门磁，烟雾探测器，燃气探测器，紧急按钮等配件。
广泛应用于家庭、工厂、学校、商铺、便利店、财务室、别墅、小区等需要防护的地方。
保护财产不受侵害。
2功能简介■时钟显示型数码显示屏，具有二组闹铃功能，响铃时间可调。
■主机有120组无线防区，每个防区有8种防区类型可供选择，可设普通防区、留守防区、智能防区、紧急防区、关闭防区、门铃防区、迎宾防区、老人求助防区。
■四组定时布撤防功能，每组定时布撤防可选取星期及不同的防区，省去手动频繁布撤防，真正实现智能化全自动控制。
■报警时自动拨打用户设置的9组电话号码；不同的防区可以拨打预设的号码组合，掉电不丢号码。
■ 10秒自定义留言录音。
可在主机上回放录音。
并内嵌人工语音，用户在远程接警时能知道警情发生的地点及防区号。
■异地远程监听功能，并能远程电话布防、撤防。
■无线智能学习配件，学习对码快捷简便，主机可兼容2262及百万组编码，可学习150个遥控器及150个探测器，不同编码的遥控器可以控制特定的分防区。
■集成高精度的时钟芯片，时钟走时准确。
■独有的黑匣子功能，可显示出最近的72条布撤防记录和102条最近的报警记录。
精确显示出报警的时间及防区号。
一、120防区时钟显示型智能防盗报警系统的组成与使用方法布防布防是指家中无人时，需要对报警现场进行全方位的探测警戒；报警器的所有探测器处于工作状态，当有探测源(防盗、防火、煤气泄漏等)触发探测器时，报警系统马上报警。
布防操作后，主机的[布防]灯长亮，同时显示屏上显示“BF”1秒。
遥控操作：按遥控器的[布防]键一次即可。
键盘操作：按主机键盘[布防]键一次即可。
EG给煤机说明书
沈阳施道克电力设备有限公司沈阳铁西区肇工北街六号EG-2490称重式给煤机储存安装运行维护说明书沈阳施道克电力设备有限公司 . 铁西区肇工北街六号· 中国，沈阳 Tel: (+86)-024-2552 4703Fax: (+86)-024-2582 0538目录1 储存和安装2 操作3 维护储存和安装接收检查 1-1 储存程序 1-1 储存维护程序 1-2 补充储存程序 1-2 安装程序 1-3接收检查接收货物时，应检查设备有无缺损或机械性损坏，并通知独立承运方。
同时还应通知沈阳施道克电力设备有限公司，以便安排发运。
储存程序工厂在发货之前，根据现场需要(如需延长存放期等情况)，对设备已采取充分的防护措施。
这里给出的储存程序为推荐采用的，希望对设备维护有进一步帮助。
定期检查存放区域，确保其清洁，定期整理报废的包装物和无用物品，设备存放区仅限于专职负责人进入，其他人员未经批准不得进入。
设备需存放或移走时，应对包装物及保护盖的封盖物进行严格检查，经确认完整无损后方可进行存放、移动。
应定期、及时检查包装物及包装物内物品，保证其完整无缺，如包装损坏应按原包装方法重新包装，并实施表面防护处理。
设备存放要求：应尽量减少搬动，在最少搬动情况下保证通道顺畅，以便于检查和维护。
标识、标签应置于不须搬动即可见处。
运输文件应附于每个包装箱的外侧并标明内装的设备。
在所有存放过设备的地点都应保证有文件记录，诸如节储存维护程序中所述的特殊定期维护要求等均应包含在记录中。
在运输时，给煤机的电机、减速机、入煤口、空气闸门以及给煤机上安装的电控箱和控制柜的柜门都封盖了胶膜，因此，收到给煤机进行仓储时要进行认真的检查并及时更换损坏的封盖物。
所有安装了电控箱的给煤机都必须存放于具有供暖和通风的建筑内，环境温度应控制在最低5℃(40℉)和最高50℃（120℉）之间。
控制柜的柜门必须关紧，挤住密封垫。
不带电控箱的给煤机应存放于有供暖的仓库或封闭的建筑物内。
报警器使用说明书
一、概述：品牌大眼睛型号HP-99GSM类型防盗报警电话工作电压12（V）无线接收频率315（MHz）报警喇叭声强120（dB）录音留言时长6（S）储存电话号二、详细说明：品牌大眼睛型号HP-99GSM类型防盗报警电话工作电压12（V）无线接收频率315（MHz）报警喇叭声强120（dB）录音留言时长6（S）电话号码位长11（位）密码设置功能有系统安装系统简介本报警器由报警主机和各种无线连接的配件组成。
当有人非法进入设防区域时，主机就会发出警报声，并且拨打主人的电话，主人收到通知后可立即赶回家或通知附近的亲朋好友处理，也可以通过电话监听现场的声音，进行远程操作。
报警器安装把电话线外线插头插入主机的LINE2孔，用报警器附带的电话线将主机的LINE1孔与电话机相连，然后接上电源和警号，此时主机会发出“B”的一声，电源指示灯常亮，表示主机已开始工作。
门磁安装将随机配备的双面胶把磁条贴在门上，门磁发射盒贴在门框上，安装时注意将磁条靠近发射盒上有指示灯一侧，两者对齐，间距越小越好。
xx探测器的安装红外探测器的原理是感应人体发出的红外线信号，它能感应到人体的移动，探测距离通常为5-12米，红外探头应装在离地2.2米左右的位置，对准要探测的区域。
红外只能安装在室内，不要对着太阳光，不要对着窗户及温度容易改变的地方。
红外安装的位置会影响到探测距离及探测的准确性。
GSMxx安装抽出主机背后的SIM卡盖，用手指压住SIM卡座向后推动，翻开卡座盖板，将SIM卡按豁口位置插入盖板，保持SIM卡缺角与板上缺角方向一致，压下盖板向前推动扣住SIM卡即可。
功能设置所有设置都需要在撤防下进行，所有正确的操作均是长响一声，错误的操作都是两声短响储存电话号码6（个）报警项目多功能调节报警时警笛音量# 0（0～99）#报警时调节警笛音量大小，0到99之间选择，0是无声，99是最大声。
设置普通报警电话号码#(1～5)?...?#设置1～5组电话号码，“1～5”为电话号码的序号；此处“?...?”代表电话号码。

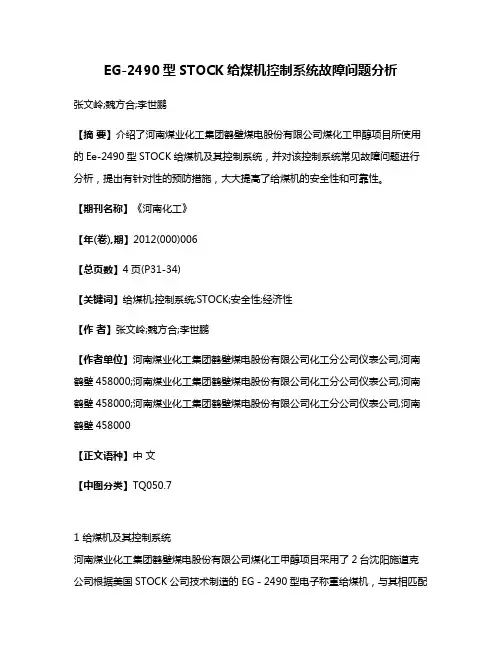

EG-2490型STOCK给煤机控制系统故障问题分析
EG-2490型STOCK给煤机控制系统故障问题分析张文岭;魏方合;李世鹏【摘要】介绍了河南煤业化工集团鹤壁煤电股份有限公司煤化工甲醇项目所使用的Ee-2490型STOCK给煤机及其控制系统，并对该控制系统常见故障问题进行分析，提出有针对性的预防措施，大大提高了给煤机的安全性和可靠性。
【期刊名称】《河南化工》【年(卷),期】2012(000)006【总页数】4页(P31-34)【关键词】给煤机;控制系统;STOCK;安全性;经济性【作者】张文岭;魏方合;李世鹏【作者单位】河南煤业化工集团鹤壁煤电股份有限公司化工分公司仪表公司,河南鹤壁458000;河南煤业化工集团鹤壁煤电股份有限公司化工分公司仪表公司,河南鹤壁458000;河南煤业化工集团鹤壁煤电股份有限公司化工分公司仪表公司,河南鹤壁458000【正文语种】中文【中图分类】TQ050.71 给煤机及其控制系统河南煤业化工集团鹤壁煤电股份有限公司煤化工甲醇项目采用了2台沈阳施道克公司根据美国STOCK公司技术制造的 EG－2490型电子称重给煤机，与其相匹配的磨煤机为 ZGM133G型中速棍式磨煤机。
下面主要对EG－2490型STOCK给煤机及其控制系统进行简单介绍。
给煤机控制系统由电源板、输入信号转换卡(A1卡)、频率/电流转换卡(A2卡)/(A3卡)、196NT CPU板以及LED显示器组成。
给煤机输入信号有启停信号、调速指令信号(4～20)mA、测速电机反馈信号;输出信号有驱动电机控制信号及提供给分布式控制系统(DCS)的反馈信号、触点信号。
微机控制系统的基本工作原理是:微机接受DCS提供启停信号及给煤率指令信号，通过测量称重信号计算出速度控制信号;转速控制卡驱动调速电机转动达到所要求的速度，测速电机反馈信号送至微机组成闭环调节回路进行PID控制给煤机转速，从而使给煤机稳定运行在用户要求的给定值上。
该系统有2种运行方式:称重方式和容积方式。
报警装置 BG2 TM388 第 1 期 September 2020 技术手册说明书
报警装置 BG2ii 报警装置 BG2 TM388 第 1 期 September 2020 免责声明和责任限制本文档中的信息、建议、说明和安全符号基于伊顿公司（以下简称“伊顿”）的经验和判断，可能无法包括所有意外情况。
如果需要更多信息，应咨询伊顿销售办事处。
本文献中所示产品的销售受相应的伊顿销售政策或伊顿与买方之间的其他合约协议所规定的条款和条件的约束。
除双方之间的任何现有合同中明确规定的内容外，不存在任何明示或暗示的谅解、协议或担保，包括对特定用途适用性或适销性的担保。
任何此类合同都规定了伊顿的全部义务。
本文档的内容不应成为双方之间任何合同的一部分，也不应对这些合同进行修改。
在任何情况下，对于任何特殊、间接、附带或从属损害或损失，包括但不限于设备、工厂或电力系统的损坏或丧失使用价值、资本成本、电力丧失、使用现有电力设施的额外费用、或客户因使用此处所含信息、建议和说明而向买方或用户提出的索赔，伊顿都不对买方或用户承担合同责任、侵权责任（包括过失）、严格责任或其他责任。
本手册中包含的信息如有更改，恕不另行通知。
报警装置 BG2简体中文iii报警装置 BG2简体中文报警装置 BG2 TM388 第 1 期 September 2020 目录1.0 简介................................................................................12.0 一般安全信息和警告...................................................................13.0 安装 .. (1)概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1接触端子 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2更换玻璃 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2测试装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24.0 维护 ................................................................................25.0 认证/批准...........................................................................36.0 电气额定值..........................................................................37.0 特殊条件 .. (3)报警装置 BG2简体中文iv报警装置 BG2TM388 第 1 期 September 2020 1报警装置 BG2简体中文报警装置 BG2 TM388 第 1 期 September 2020 1.0 简介这些手动火警报警装置设计用于易燃气氛和恶劣环境条件。
威盟士断电报警器用户手册说明书
断电报警器VMS-3000-DDVer2.0目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要技术指标 (3)1.4系统框架图 (4)1.5产品选型 (5)第2章硬件连接 (5)2.1设备安装前检查 (5)2.2接口说明 (5)2.2.1电源及485信号接线 (5)2.2.2继电器接口接线 (5)2.2.3具体型号接线 (5)2.3安装方式 (6)第3章配置软件安装及使用 (7)3.1传感器接入电脑 (7)3.2传感器监控软件的使用 (8)第4章通信协议 (9)4.1通讯基本参数 (9)4.2数据帧格式定义 (9)4.3寄存器地址 (9)4.4通讯协议示例以及解释 (10)第5章常见问题及解决方法 (10)第1章产品简介1.1产品概述该报警器能够进行单相电断电检测，三相三线、三相四线断电及缺相检测。
报警信号可选485输出，亦可选开关量干接点输出。
485输出为标准ModBus-RTU ，最远通信距离2000米，可直接接入现场的PLC 、工控表、组态屏或组态软件。
设备采用卡轨式外壳，即可壁挂安装也可现场安装于标准DIN35mm 导轨，广泛适用于机房机柜、通信基站、配电室、环网柜、开闭所的断电检测以及其它需断电报警的场所。
1.2功能特点采用我公司专利技术，可兼容检测单相AC220V 、三相三线制、三相四线制AC380V ，内部算法自动识别外部电网。
1.3主要技术指标供电DC10-30V最大功耗继电器输出 1.2W RS485输出0.4W检测电压单相三相三线制三相四线制变送器电路工作温度-20℃~+60℃，0%RH~80%RH 输出信号继电器输出常开触点RS485输出RS485(ModBus 协议)设备尺寸：设备尺寸图（单位：mm ）1.4系统框架图本产品也可以多个传感器组合在一条485总线使用，理论上一条总线可以254个485传感器，另一端接入带有485接口的PLC、通过485接口芯片连接单片机，或者使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试（在使用该配置软件时只能接一台设备）。
STOCK给煤机常见故障处理及系统维护
STOCK给煤机常见故障处理及系统维护作者：段正剑李志来源：《科学与财富》2019年第24期摘要：针对芜湖发电有限公司给煤机频发性故障问题，通过对给煤机控制系统特性的研究和分析，找出了几类频发性故障的主要原因，介绍了进行改进和处理方法。
关键词：STOCK；给煤机；常见故障；标定步骤一、概述沈阳施道克设备有限公司的EG-2940型称重式给煤机具有电子称重和STOCK 196NT微处理控制器。
现在给煤机的变频控制系统，一般都由专用的电子控制装置、变频器、检测传感器和相应的外部回路组成，以实现给煤机的启停和转速控制，满足机组负荷变化相适应的给煤量。
二、电子控制装置组成及原理给煤机电子控制装置位于就地控制柜内，可实现远方/就地控制，其主要组件及功能如下：1、电源板：电源板将用户的交流电转换为操作控制电器所需求的稳定低压。
输入电源为117VAC，50-60Hz，由变压器将其整流滤波并稳定为一系列的低压；2、CPU 卡：是该系统的控制中心，实现对系统的控制；3、输入信号转换卡（A1）：将用户的给煤量指令转换为 CPU 可以处理的 0～10kHz 频率信号；（指令卡：0%对应2000Hz左右，100%对应10000Hz左右，不可调整）测试点TP3用于测量相对数字接地点TP13的频率输出。
频率将显示在键盘上。
这一频率应该与测试TP3测出的频率相同。
4、频率/电流转换卡（A2/A3）：将 CPU 的输出频率信号转换成4-20mA的电流信号给变频器和反馈到 DCS；反馈卡（A2）：此卡将微处理机产生的反馈频率转换为用户所用的模拟信号。
5、显示面板/键盘：实现人机交互；6、外部继电器控制回路：实现给煤机、清扫链电机的启停控制、现场信号的采集和扩展等。
三、电源板上继电器的作用：K1：以下任一种情况发生得电，测速反馈信号丢失；给煤机出口堵煤；电机启动器故障；速度故障；就地/标定时皮带有煤；煤仓出口堵煤时间超过指定时间K2：电机反转，键盘选择以下按键（就地反转指令）时加电，F2和JOG（点动）或者F2和LOCAL（就地）K3：远控K4：容积式给煤，当给煤机运行于远控方式且以下任一种情况发生时加电，两个称重传感器信号偏差大，A/D转换失效，A/D转换超范围K5：給煤，当给煤机电机运行且皮带上有煤时得电K6：给煤机运行，当给煤机远控且FS吸合或给煤机就地且皮带上无煤时带电K7：报警，当以下任一种情况发生时带电，模拟部分故障；内存故障；累计给煤量脉冲故障正常给煤机启动时：DS11灯亮：皮带上有煤，DS12灯亮：不堵煤，DS18灯亮：键盘锁已锁定四、给煤机启动回路当给煤机在远控状态，启动指令是长指令驱动FS继电器吸合，且无任何跳闸条件的同时，电源板上的K6继电器吸合，FBDR继电器吸合，送到变频器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用 12-28 号导线。
继电器连接
电源连接 (24V 直流)
图 2-6 (24V 直流)电子装置的
使用 12-28 号导线。
继电器连接 火线(L2) 中线(L1) 电源连接 地线(GND) (240V 交流) 图 2-7 (240V 交流)电子装置的
10
2.5 继电器接线 继电器的接线参考图 2-8。Z-tron Ⅲ 继电器具有双刀双掷开关（DPDT）干
05 通用 700-0206-201 14bar@121℃ 316SS
(200psi@250℉) 和 PEEK
Coye-ShieldTM 长度 A 10 英寸/254mm B 3.5 英寸/88.9mm C 2 英寸/51mm
插入长度（IL） A 6 英寸/152mm B 12 英寸/305mm C 18 英寸/457mm D 36 英寸/914mm E 48 英寸/1219mm F 60 英寸/1524mm H 72 英寸/1829mm Z 其它
密封套组件 不得误动！
导管接头
错误 当拧紧导管节头时夹住这里
夹住这里来安装传 感元件或从容器上 取下传感元件
正确 导管通气装置 排流口
错误
正确
图 2-2 Z-tron Ⅲ 料位开关安装指导
7
2.3 安装尺寸
NEMA 4X 铝外壳组件
700-0206 系列 3 端子传感元件 3/4 英寸 NPT 安装
5
第 2 章 安装 2.1 拆包
小心取出装运纸箱内的物品，并在破坏任何包装用材料之前，按照装箱单检查 每项产品。如果有任何缺少或损坏情况，将其报告给厂家。
2.2 安装料位开关 Z-tron Ⅲ料位开关是电子装置和传感元件作为一个整体组件提供的。可以提
供加长的传感元件和特殊配件以适应具体用途。 Z-tron Ⅲ 料位开关设计用于工业用途，但其安装位置应尽可能避免振动、 腐蚀性环境或任何机械损伤的可能性。 为便于调节，要将电子装置放在一个容易接近的位置。环境温度应在 -40℉~145℉（-40℃~63℃）之间。 既可以采用竖直安装，也可以采用水平安装。见图 2-1 和图 2-2。 避免安装时到任何容器壁的距离小于 1 英寸。这是因为从容器壁桥接到传 感器上的物料会引起错误的警报。紧靠着容器壁也增加了传感元件的固定 电容。 实际安装位置常常取决于容器上的管口或开口的位置。不得使用一个尺寸 超过传感元件上防挂料屏蔽元件的管口来安装仪表。见图 2-1。 在安装过程中要保护传感元件上的绝缘体，防止切口和擦伤。
丝刀调整操作控制器。
3.1 设定点调节 有一个操作点调节器用于控制继电器动作标高。见图 2-8 和图 3-1。 本调节器是一个 20 圈的电位计，没有机械制动装置。当处于料 位高报警条件下时，如果灯（发光二极管）是开着的，则逆时针方向 旋转以找到设定点（继电器改变状态，伴有咔哒声和灯关闭）；如果 灯最初是关着的，则顺时针方向旋转。在料位低报警条件下，情况正 好相反。 顺时针方向旋转调节器，提高继电器动作灵敏度。 逆时针方向旋转调节器，降低继电器动作灵敏度。 发光二极管（发光）表明继电器已经动作。
绝缘子
放大电流流过这里， 但不被测量
此处无电流流过
等电压 电挂料屏蔽的射频导纳探试器
4
1.3 型号
技术 Z 射频导纳
为将来使用保留 0
输入 0 120V 交流 1 24V 直流 3 230V 交流
输出 2 双刀双掷开关继电器
传感元件
用途 传感元件
压强/温度 湿润零件
Z-tron Ⅲ 料位开关是一个通用装置，在危险位置使用无须 机构批准。
合适的电源接线参考图 2-5 到 2-7，并采用下列步骤来连接 Z-tron Ⅲ 料位开关：
1. 确保切断所有电源。 2. 取下盖子。 3. 按图 2-5 到 2-7 所示，使用 12-28 号导线，在电子底板上 将电源与端子 1、2 和 3 连接。Z-tron Ⅲ 料位开关需要至少 1 瓦 的功率。 4. 按图 2-8 所示连接报警继电器。 5. 检查清单：
图 2-3 提供了典型安装尺寸。
6
2.2 安装料位开关（续）
壁厚不超过 第一个绝缘子
最佳
防挂料屏蔽延伸通过管口 和壁厚超过 2 英寸
最佳 无管口
错误： 管口太长； 防挂料屏蔽太短。
好： 长管口
管口 管口
厂家提供的防挂料屏蔽 延伸通过管口和壁厚
图 2-1 Z-tron Ⅲ 料位开关安装建议
所有连接被密封 且密封垫保持在 适当位置
1.2 技术 在一个简单的电容探试器型传感元件中，当物料升高或物料覆盖探针时，探针
和介质（导电用）之间或探针和容器壁（绝缘用）之间的电路范围内的电容增大。 这是由引起电桥失衡的物料的介电系数(k)造成的。信号被解调（整流）、放大，并 增加输出。然而也存在缺点，特别是在探针被覆盖的场合。
射频导纳标高测量发送器是下一代的产品。尽管与电容概念相似，但 Z-tron 采用射频信号并在电子装置内增加了防挂料屏蔽 TM 电路。
直径 7/8 (22)
3/4 NPT 导线入口
NEMA：全国电气制造商协会 NPT：美国标准锥管螺纹
图 2-3 整体式 Z-tron Ⅲ 料位开关安装尺寸
8
2.4 电源接线 警告 在未确保该区域无危险的情况下，不得打开外壳盖子或断开 任何接线。对于安装在特殊位置的料位开关，确保接线、电气装 配和导线管连接符合电气规则。
安装和操作说明书
Z0X-2 系列 Z-Tron Ⅲ 料位开关
1
目录
第 1 章 序言………………………………………………………………………… 1.1 系统说明…………………………………………………………………… 1.2 技术………………………………………………………………………… 1.3 型号………………………………………………………………………… 第 2 章 安装………………………………………………………………………… 2.1 拆包………………………………………………………………………… 2.2 安装料位开关……………………………………………………………… 2.3 安装尺寸…………………………………………………………………… 2.4 电源接线…………………………………………………………………… 2.5 继电器接线………………………………………………………………… 第 3 章 操作………………………………………………………………………… 3.1 设定点控制………………………………………………………………… 3.2 延时控制……….…………………………………………………………… 3.3 延时作用…………………………………………………………………… 3.4 故障保险…………………………………………………………………… 3.5 启动……….………………………………………………………………… 第 4 章 校准………………………………………………………………………… 4.1 在导电材料中校准………………………………………………………… 4.2 在绝缘材料中校准(水平安装)……………………………………………… 4.3 在绝缘材料中校准(竖直安装)……………………………………………… 第 5 章 检修故障…………………………………………………………………… 5.1 序言………………………………………………………………………… 5.2 测试电子装置….…………………………………………………………… 5.3 测试传感元件……………………………………………………………… 5.4 测试继电器电路…………………………………………………………… 5.5 可能的问题和原因………………………………………………………… 第 6 章 技术要求….…………………………………………………………………
动而造成的继电器误报警。 警告： 本调节器是一个 270°（3/4 圈）的电位计。不得旋转超过其 机械制动装置，否则装置可能发生损坏。
12
出厂时，延时设定为 0 秒。使用一个小螺丝刀，顺时针旋转调节器，可将其 设定在从 0 到 60 秒的任何位置。
3.3 延时作用 延时作用规定了继电器接点是否延时进入报警状态或的从报警状态复原。 FWD：正向延时系统是指从报警状态退出。 REV：反向延时系统是指进入报警状态。 出厂时，延时动作设置在正向延时模式位置。 可以使用位于仪器上面的 2 号开关在现场对延时动作进行选择。见图 3-1。 使用 2 号开关对延时动作进行选择： 正向延时动作—2 号开关置“开”，或置右。 反向延时动作—2 号开关置“关”，或置左。
式接点。继电器用作为一个开关，并不提供动力来操作报警器或其它设备。所有的 继电器连接在电子装置的端子板上进行。
高料位报警 空箱
高料位报警
开关 1 置右
=高料位报警
发光二极管开
(正常)
料位低于传感元件时状态
高料位报警
高料位报警
N.C.=常闭 N.O.=常开
满箱
开关 1 置右
=高料位报警
发光二极管关
(报警)
该防挂料屏蔽 TM 电路是取得了专利权的，Z-tron 系列的设计采用了它，能使 仪器忽略物料阻塞的影响或物料覆盖在传感元件上的影响。传感元件被安装在容器 上，提供射频导纳的变化，表明物料存在与否。
传感器的防挂料屏蔽 TM 元件能够防止射频电流通过传感元件上的覆盖层传 输。射频电流可以通向大地的唯一路径是通过被测量的物料。
1.1 系统说明 所有 Z-tron Ⅲ料位开关的设计采用了防挂料屏蔽 TM 作用，它能使仪器忽略物
料阻塞的影响或物料覆盖在传感元件上的影响。 电子装置： 当物料达到传感器上的一个特定点时，提供双刀双掷开关继电器触点闭 合。继电器触点可用于操作报警器、电磁阀或其它小功率装置。 为易受干扰的容器，提供了 0~60 秒的延时。 700 系列传感元件： 安装在容器上，或在过程中安装。 提供射频（RF）导纳的变化，检查物料存在与否。
