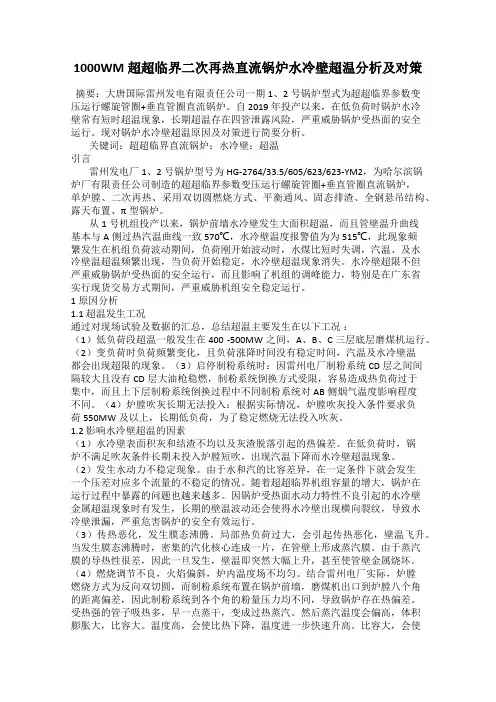

1000WM超超临界二次再热直流锅炉水冷壁超温分析及对策

1000WM超超临界二次再热直流锅炉水冷壁超温分析及对策摘要:大唐国际雷州发电有限责任公司一期1、2号锅炉型式为超超临界参数变压运行螺旋管圈+垂直管圈直流锅炉。
自 2019 年投产以来,在低负荷时锅炉水冷壁常有短时超温现象,长期超温存在四管泄露风险,严重威胁锅炉受热面的安全运行。
现对锅炉水冷壁超温原因及对策进行简要分析。
关键词:超超临界直流锅炉;水冷壁;超温引言雷州发电厂1、2号锅炉型号为HG-2764/33.5/605/623/623-YM2,为哈尔滨锅炉厂有限责任公司制造的超超临界参数变压运行螺旋管圈+垂直管圈直流锅炉,单炉膛、二次再热、采用双切圆燃烧方式、平衡通风、固态排渣、全钢悬吊结构、露天布置、π型锅炉。
从1号机组投产以来,锅炉前墙水冷壁发生大面积超温,而且管壁温升曲线基本与A侧过热汽温曲线一致570℃,水冷壁温度报警值为为515℃,此现象频繁发生在机组负荷波动期间,负荷刚开始波动时,水煤比短时失调,汽温、及水冷壁温超温频繁出现,当负荷开始稳定,水冷壁超温现象消失。
水冷壁超限不但严重威胁锅炉受热面的安全运行,而且影响了机组的调峰能力,特别是在广东省实行现货交易方式期间,严重威胁机组安全稳定运行。
1 原因分析1.1 超温发生工况通过对现场试验及数据的汇总,总结超温主要发生在以下工况:(1)低负荷段超温一般发生在400 -500MW 之间,A、B、C三层底层磨煤机运行。
(2)变负荷时负荷频繁变化,且负荷涨降时间没有稳定时间,汽温及水冷壁温都会出现超限的现象。
(3)启停制粉系统时:因雷州电厂制粉系统CD层之间间隔较大且没有CD层大油枪稳燃,制粉系统倒换方式受限,容易造成热负荷过于集中,而且上下层制粉系统倒换过程中不同制粉系统对AB侧烟气温度影响程度不同。
(4)炉膛吹灰长期无法投入:根据实际情况,炉膛吹灰投入条件要求负荷550MW及以上,长期低负荷,为了稳定燃烧无法投入吹灰。
1.2 影响水冷壁超温的因素(1)水冷壁表面积灰和结渣不均以及灰渣脱落引起的热偏差。
水冷壁、金属壁温超温分析

水冷壁、金属壁温超温分析摘要:本文结合实例,对水冷壁、金属壁温度出现异常的原因进行分析,并提出了整改措施,提高了锅炉运行的安全性,以期为相关研究提供参考。
关键词:水冷壁;金属壁;锅炉维持水冷壁温差、金属壁温等参数在正常范围内,是保证锅炉安全运行的基本前提,近期#1炉上部水冷壁温差、金属壁温因种种原因的导致各参数偏离部门规定的正常值,威胁锅炉安全运行。
为此,我们工作小组内针对此问题进行了专题讨论。
一、实例简介本次研究中的锅炉为W型直流锅炉,锅炉配600MW 汽轮发电机组,锅炉为单炉膛,P型布置、平衡通风、一次中间再热、“W”型火焰燃烧方式、尾部双烟道,变压运行的超临界直流炉。
炉膛宽度非常大,又只能布置一层燃烧器,当锅炉低负荷时,必须停运部分燃烧器,这就造成水冷壁部分有火,部分无火。
同时二次风箱较宽,二次风开口均匀布置在前后墙二次风箱上,从前后墙两端至中间二次风箱的压力逐渐降低,导致前墙水冷壁中间部位由于二次风压不足,使火焰贴壁造成前墙水冷壁中间部位壁温较高。
2018年9月5日,工作人员检查B/C/E/F磨煤机运行、机组协调情况、送引风机自动调节情况等,观察到机组负荷360MW,A/B送风机动调开度为43%/22%,燃料量为180T/H,主汽温度557℃,再热器温度555℃,B磨煤机出口风压在3.8kpa,C磨煤机出口风压在4.2kpa,E磨煤机出口风压在4.1kpa,F磨煤机出口风压在2.6kpa,前墙上部水冷壁温差在100℃至140℃左右波动,前墙左侧壁温高区域二次风F挡板已全开,见图1。
图1 调整前温度情况图二、原因分析这里主要讨论锅炉二次风挡板调节和制粉系统出力两个方面。
其一,二次风挡板调节不良是前墙水冷壁温差大的主要原因之一。
通过前墙水冷壁温度画面精准判断出壁温高的位置,开大壁温高区域F风挡板(控制在80%以上),关小壁温低侧燃尽风和未投运燃烧器F风挡板开度来提高壁温较高部位燃烧器风箱风压。
350MW超临界机组水冷壁超温问题分析与解决方案

350MW超临界机组水冷壁超温问题分析与解决方案发布时间:2021-08-17T08:00:57.878Z 来源:《科技新时代》2021年5期作者:牛波[导读] 垂直水冷壁频繁超温,在低负荷运行及变负荷过程中锅炉的超温问题非常突出。
大唐西北电力试验研究院陕西西安 710021摘要:因各粉管煤粉量分配存在偏差导致的超温,通过一次风调平及燃烧器二次风、燃尽风就地拉杆、风门开度调整等手段进行调整。
经过燃烧调整,稳定负荷下整体壁温分布状况变好,偏差变小、水冷壁壁温超温安全裕量变大。
关键词:水冷壁;超温;调整1 前言陕西某电厂2×350MW超临界机组1号锅炉自投产以来,垂直水冷壁频繁超温,在低负荷运行及变负荷过程中锅炉的超温问题非常突出。
2 设备简介本锅炉采用π型布置,单炉膛,尾部双烟道,全钢架,悬吊结构,燃烧器前后墙布置、对冲燃烧。
炉膛断面尺寸为15.287m宽、13.217m 深,水平烟道深度为4.747m,尾部前烟道深度为5.06m,尾部后烟道深度为5.98m,水冷壁下集箱标高为6.5m,顶棚管标高为62.5m。
燃烧器布置方式采用前后墙布置,对冲燃烧方式。
采用5台中速磨煤机,前墙布置3层煤粉燃烧器,后墙布置2层煤粉燃烧器,每层各有4只低NOx旋流燃烧器,共20只燃烧器。
在最上层煤粉燃烧器上方,前后墙各布置2层燃烬风燃烧器,前后墙各8只,共16只燃烬风燃烧器。
在新型低NOx轴向旋流燃烧器中,燃烧的空气被分成五股,中心风、一次风、二次风、三次风和四次风。
主燃烧空气分为二次风、三次风和四次风,以加大空气分级程度。
二次风、三次风和四次风通过燃烧器内同心的环形通道,在燃烧的不同阶段进入炉膛,有助于NOx总量的降低和燃料的燃尽。
二次风为直流,三次风和四次风为轴向旋流风,在近燃烧器区形成环形回流,将高温烟气带回近燃烧器区,加热一次风,点燃煤粉,保持火焰稳定性,同时带回的高温烟气含氧量低,有利于NOx还原;在远燃烧器区通过三、四次风来完成未燃尽碳的燃烧。
#3炉后屏壁温超温分析

#3机后屏管壁局部超温分析一、事件分析近期#3炉后屏管壁频繁超温,这是由于锅炉热量短时间分配失调及热量平衡关系被破坏造成的局部管壁超温事件。
原因如下:1、受热面管壁的吸热与放热平衡关系被破坏。
机组稳定运行时,各受热面所吸收热量与输出热量是平衡的,而在机组升负荷过程中,这种平衡关系被破坏。
机组升负荷时,首先增加风量,燃料量(即锅炉热量),而锅炉水冷壁蒸发量的增加相比是略为滞后的,即存在一段时间,各过热器受热面管壁的吸热增加,而传热减少,因此,受热面管壁温度将升高。
2、锅炉蒸发热与过热热以及预热热比例被改变。
在升负荷过程中,尤其是启磨时,炉膛火焰中心高度上升,屏式过热器吸收的辐射热量相对增加较多,水冷壁吸收的辐射热量相对增加较少,这就造成锅炉蒸发热及过热热的比例被破坏。
蒸发热比例减少,过热热比例增加,因此造成管壁超温。
3、受热面各管内部介质流速不均。
由于受热面各管子内部阻力不同,阻力较大的管子要比阻力小的壁温高,也一般会超温(后屏#14,#15,#16)。
4、沿炉膛宽度方向,烟道内部烟气温度场、烟气流量呈现中间高、两边低的特点,因此中部受热面壁温相对较高。
5、减温水,燃烧器摆角调整滞后。
三、调整分析及注意事项1、升负荷前,保证过热器减温水有足够的裕量;2、升负荷前,应先确认各受热面管壁温度不高,方可进行升负荷,否则应先进行相关调整,达到条件后再进行升负荷;3、避免在升负荷过程中启磨,如遇到各台运行磨均已达到满出力时(60t/h),应先暂停升负荷,待启磨后,且确认各受热面管壁温度不高,方可进行升负荷;4、启磨时控制好风量、煤量不要过大;5、在升负荷过程中,根据汽温趋势掌握好减温水的提前调整;6、在升负荷过程中,根据壁温趋势掌握好燃烧器摆角的提前调整;7、在升负荷过程中,通过调整消旋二次风,控制好两侧烟温偏差;8、负荷稳定时,保持运行磨的台数尽量少。
9、升负荷指令发出后,不论汽温高低(除非太低),可以先减小燃烧器摆角,通过降低火焰中心来暂时减少受热面管壁吸热。
对冲直流锅炉水冷壁壁温偏差研究及治理

对冲直流锅炉水冷壁壁温偏差研究及治理摘要:近年来,超临界机组以其大容量、高参数、高效率等特点在火电机组中占有越来越大的比重。
超临界锅炉的主要燃烧方式是反对燃烧和切向燃烧。
反向燃烧对煤质的适应性不如切向燃烧,但炉膛出口两侧烟气温度偏差较小。
为了提高新的能耗能力,超临界机组需要参与深度调峰,包括频繁的启停、长期的低负荷运行和快速的升、降负荷。
由于对置直流锅炉的流场结构比四角切圆锅炉的流场结构更为独立,并且随着峰值深度的调整,水冷壁管内的工作质量流速减小,因此水冷壁区更容易出现较大的壁温偏差,这将导致爆管和机组无法停止。
因此,有必要研究对置式直流锅炉深度调峰水冷壁温度偏差的原因,并提出相应的处理方案。
关键词:冲直流锅炉;水冷壁;壁温偏差;治理1机组概况某超超临界3000t/h直流锅炉为DG3000/26.15-Ⅱ1型、前后墙对冲燃烧、干式除渣、单炉膛、一次再热、平衡通风、全悬吊结构Π型布置,配套6台ZGM133N型中速磨煤机,侧煤仓布置,从高到低,前墙依次为A、B、C层,后墙依次为D、E、F层,每台磨煤机为同层的8只旋流燃烧器提供一次风粉。
锅炉上部炉膛为垂直水冷壁,下部炉为螺旋水冷壁,中间有过渡段水冷壁和两个垂直混合头。
在锅炉启动和低负荷运行过程中,水冷壁壁温偏差较大,远远超过壁温偏差安全值的80℃,导致壁温过热和热应力集中,进而在管壁焊接薄弱处爆管,位于上炉膛前壁。
2试验方法采用水冷壁回路网格划分、重点区域壁温测点密集布置和单变量现场试验等方法,研究了水冷壁启动过程中壁温最大偏差的变化规律。
研究了煤质、磨煤机运行方式和配风方式对低负荷煤壁温度分布的影响。
外圈号为回路号,对应位置的内圈号为回路中的管数。
在每个回路的出口处设置至少一个壁温测点,在前壁螺旋水冷壁的每个回路处设置两个壁温测点,在前壁垂直水冷壁的每个回路处设置三个壁温测点。
下炉螺旋管卷分32圈,上炉竖管卷分82圈。
针对对置式直流锅炉运行负荷范围内容易出现壁温偏差的问题,将试验条件设置为启动过程试验和低负荷稳态试验。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
石洞口二厂1号炉水冷壁超温情况的
分析与建议
沈玉华
(华能上海石洞口第二电厂)
摘要:简要分析了石洞口二厂1号炉在低负荷运行时出现的超温情况,并对其主要原因作了分析,同时针对超温情况提出了合理的建议,从而改善和避免水冷壁超温。
关键词:水冷壁超温分析建议 秦皇岛网/ 秦皇岛论坛
我厂两台600MW超临界压力机组从国外引进。
1号机组于1992年6月投运,自1995年锅炉进行酸洗,复役后低负荷运行时,后墙水冷壁严重超温,严重威胁机组安全运行和影响机组调峰能力。
虽然1号炉于2000年再次酸洗,低负荷时水冷壁超温情况未出现过,但同比2号炉其后墙水冷壁出口汽温还是偏高。
针对1号炉低负荷时严重过热与超温问题,根据相关情况收集及现场运行工况进行了调查研究及分析试验,分析认为:#1机组在低负荷水冷壁超温除与锅内问题有先天性不足之处,其炉内问题也很重要。
现就以下两个方面进行分析、讨论。
一、锅炉后墙水冷壁悬吊管扭曲变形
二台锅炉的后墙水冷壁悬吊管都发生扭曲变形,其中尤以1号炉更为严重,其原因主要有:锅炉设计时后墙系统过于复杂,尤其是折焰角部分采取了双联箱,悬吊管比其它平行的管束更长一些,因而它的水阻也比较大,造成系统阻力偏大,使悬吊管流量分配不均,导致超温变形。
根据多次试验,发现在汽水分离器在35%MCR负荷由湿态转为干态时或者由干态转为湿态时,以及在相当于这个负荷下保持运行时,在后墙各根悬吊管之间产生极大的温差,最大可达到170℃,而设计时允许的最大温差为50℃,这就是导致后墙水冷壁悬吊管扭曲变形的主要原因。
同时,这个温差随着通过转态过程次数的增加,每板悬吊管都有机会发生扭曲变形,因而温差的分布是随机的。
此外,由于#1机系国内第一台超临界机组调试初期热工保护误动较多,引起1号机组频繁跳机,根据1993年1月底以前的统计总共发生了122次MFT:其中#1机组72h试运前发生85次,72h试运后发生37次,这也是引起后墙水冷鄙悬吊管扭曲变形的一个重要原因。
为防止类似问题的出现,建议:
129
(1)利用机组检修的机会对锅炉后墙水冷壁悬吊管进行更换;
(2)利用已有的温度测点,在现有炉温监测及分析系统中编制一个控制最大温差的软件,当最大温差达到50℃时,发出报警信号,通知值班员注意通过加水或减煤来防止上述过大温差的出现;
(3)在机组正常启停过程中,运行人员应注意对转态过程的控制,避免在转态范围内停留时间过长或负荷在此区间上下波动;
(4)能否在控制系统内进行改造,增加在锅炉转态时自动增加给水量的功能,以防出现上述问题;
(5)运行人员应经常翻看计算机在线炉温监测及分析系统,根据运行工况的变化及时分析相关的数据和记录,以采取相应的措施。
总之,由于后墙水冷壁的阻力比其他三面水冷壁的阻力本来就大,在上述悬吊管扭曲变形发生之后水阻更大。
因此,在汽水分离器转态过程中也就易发生过热,需要给予更多的注意,应严格控制煤水比,并通过专用的悬吊管测温系统全程监视过热和大的温差,以防止发生问题。
/article-263-1.html 秦皇岛开发区胡英杰
/article-262-1.html 秦皇岛乡间柴火
/thread-302-1-1.html 秦皇岛公积金查询
/article-264-1.html 秦皇岛区号
/forum-43-1.html 秦皇岛美食
二、后墙水冷壁过热超温
根据中试所以前57个工况试验,由测试知,在低负荷运行时,后墙水冷壁螺旋管首先出现温度偏差0~42℃,最高壁温达470℃,后墙水冷壁直管段温度偏差11~13℃,最高壁温为531℃,悬吊管最高壁温511℃,后墙水冷壁出口处汽温356~455℃,其壁温和汽温达最高者,均已过热或超温。
分析原因如下:
(1) 实际燃煤偏离设计煤种。
为防止锅炉结焦,掺烧了灰熔点比较高的大同煤,并且入炉煤质时好时坏,造成实际燃煤质量偏离设计煤种,这从根本上改变了锅炉设计条件。
#1机组运行中,根据热试组测试,炉四角风粉存在一定偏差,而且低负荷运行,炉膛火焰充满度不好。
(2) 炉内燃烧假想切圆直径偏大。
根据试验数据,炉膛出口烟温分布曲线及折焰角垂直水冷壁壁温分布曲线均呈马鞍形,两侧高,中间低,B侧又高于A侧(沿燃烧切圆旋转方向,由B到A),A、B两侧平均烟温差为70~100℃,水平烟道最大温差106~144℃(600MW)、127~130℃(300MW)。
后水冷壁折焰角垂直水冷壁壁温差,高负荷时偏差小,低负荷时偏差大(9~113℃),这些温度偏差主要是火焰切圆燃烧残余旋转及炉体Ⅱ形布置所引起的。
温度偏差之大,标志着残余旋转很强,说明火焰切圆直径偏大。
这是锅炉的固有特性,如能采取措施消除和减弱切圆的残余旋转,则会想应降低烟温偏差。
(3) 结焦影响炉内温度场分布。
因燃用灰熔点低的神木煤,易结焦,且有时锅炉超负荷运行,在燃烧器附近的水冷壁、冷灰斗处多次发生严重结焦,以致炉膛内受热面吸热减少,结焦改变了整个炉内温度场分布,产生温度偏差,导致管壁超温。
130
其次,机组低负荷运行时,汽水比容差增大,由于给水流量相对减少,水冷壁入口流量分配不均匀,易引起较大的各管内汽水混合物的比容差。
尽管本炉采用螺旋管水冷壁以提高重量流速,相对增大流量,但仍不能避免流量分配不均。
流量分配不均,管内工质流动越不稳定。
由于后墙水冷壁受热面积大,管子长度增加,其阻力也比前墙、两侧墙水冷壁大,根据水动力特性,汽水比容差越大,管内工质流动越不稳定。
因此,低负荷后墙水冷壁水流量偏小也是造成其过热和超温的一个重要因素。
为了避免后墙水冷壁过热和超温,建议:
(1) 低负荷时,可加强燃料风,提高一次风粉的刚度;减少辅助风,免冲对面的一次风粉。
即通过增加一次风流量来加大一次风射流的刚性。
因为一次风射流的刚性是维持气流不偏斜的内在因素,刚性愈强,射流偏斜也就愈小。
从目前1号炉结焦情况来看,一次风粉气流贴壁冲墙是形成水冷壁结焦的一个原因。
所以,从避免水冷壁结焦角度来看,应该尽量增加一次风刚性,减少一次风粉的射流偏斜,改善壁温偏差,同时对现有的磨煤机一次风流量变送器重新校验。
(2) 低负荷阶段,通过提高氧量定值,加大风量(二次风),其作用是防止风粉扩散、射流扭曲,使火焰集中,保证煤粉充分燃烧,减少火焰贴壁粘墙以减少受热面结焦。
另外,随着烟气流速的加大,炉内热负荷工况得到改善。
此外,低负荷时可采用限流办法,即维持总二次风量不变,关小辅助风门以提高燃料风量。
(3) 调整磨煤机掺烧方式,采用灰熔点较高、煤质特性与神木煤相近的大同煤按40%的比例掺入,如A、B磨掺烧大同煤,以防止锅炉结焦,减少热偏差。
同时尽量避免油煤混烧,以减轻受热面结焦,减少管屏热偏差,防止后墙水冷壁超温。
(4) 调整磨煤机运行组合方式,如高负荷时采用A、B、C、D、E或F磨煤机,低负荷时采用A、
B、E、F或
C、
D、
E、F方式,一方面可解决后墙水冷壁吸热量,避免超温;另一方面又可提高一二次汽温,提高机组运行的经济性。
(5) 调整燃烧器摆角位置,使炉膛火焰中心抬高,目的是为了提高水冷壁进口工质焓值,使蒸发点附近受热均匀,为使炉膛吸热份额减少,即上摆燃烧器角度,使省煤器吸热增加。
另外,保证省煤器吹灰。
这样,给水在省煤器中多吸热,并在下部分的螺旋管中进一步吸热,增加焓值。
(6) 采用优化或局部吹灰,设法减少后墙水冷壁管的吸热,即利用灰渣热阻,不对后水冷壁螺旋管吹灰,减少吹灰,减少其吸热。
(7) 降低中间点温度定值,相对增加给水流量,从而降低水冷壁区域热负荷。
因为根据直流炉特性,水冷壁区负荷下降,蒸发段后移,相对给水量增加,管内工质流动稳定性加强。
(8) 机组采用CWT给水加氧联合处理方式,目的是降低水冷壁管结垢速率,改善水冷壁水动力特性,减少吸热偏差。
运行人员应经常分析机组运行一次汽压差的变化及给水K+H电导率,以便及时了解管壁结垢速率。
131。
