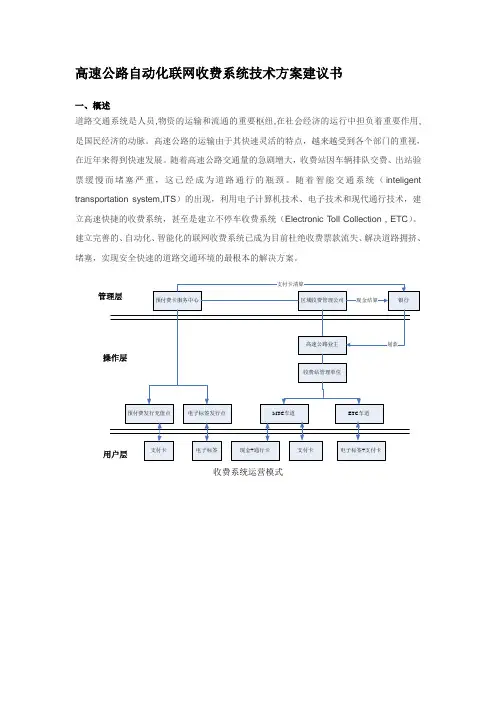

高速公路自动化联网收费系统技术方案建议书一、概述道路交通系统是人员,物资的运输和流通的重要枢纽,在社会经济的运行中担负着重要作用,是国民经济的动脉。
高速公路的运输由于其快速灵活的特点，越来越受到各个部门的重视，在近年来得到快速发展。
随着高速公路交通量的急剧增大，收费站因车辆排队交费、出站验票缓慢而堵塞严重，这已经成为道路通行的瓶颈。
随着智能交通系统（inteligent transportation system,ITS）的出现，利用电子计算机技术、电子技术和现代通行技术，建立高速快捷的收费系统，甚至是建立不停车收费系统（Electronic Toll Collection , ETC）。
建立完善的、自动化、智能化的联网收费系统已成为目前杜绝收费票款流失、解决道路拥挤、堵塞，实现安全快速的道路交通环境的最根本的解决方案。
收费系统运营模式二、解决方案1、系统网络结构单一收费站采用C/S模式，由若干个车道收费亭系统和一个中心管理站系统组成。
收费亭和管理站都是作为网络的站点，通过网线、交换机与主机房的服务器连接。
收费亭和管理站计算机都还可以通过信号线与录像监控系统相连，在计算机上获得监控图像。
整个系统采用了二级架构控制模式，那就是收费站控制室管理系统和车道收费系统。
二者通过网线和交换机连接成为一个完整公路收费系统整体。
如下图所示。
管理计算机中心数据管理服务器单一收费站收费系统网络拓扑结构图2、系统硬件构成收费系统由收费车道设备、计算机系统、车牌识别子系统、安全报警系统和附属设施(供配电系统、防雷接地设施、控制台)等构成。
（1）车道设备及计算机系统入口收费车道主要由收费车道控制机、IC卡读写设备、电动栏杆、车辆检测器、入口费额显示器（含语音提示器）、亭内和车道摄像机、票据打印机、天棚标志、雾灯、内部对讲（热线电话）及报警等设备组成。
出口收费车道主要由收费车道控制机、IC卡读写设备、电动栏杆、车辆检测器、出口信息提示器（含语音提示器）、亭内和车道摄像机、天棚标志、雾灯、内部对讲（热线电话）及报警等设备组成。
