汽车电动后视镜
汽车电动后视镜检修
提供驾驶员清晰的侧方和后方视 野，增强行车安全性。
电动后视镜的工作原理
工作原理
电动后视镜内部装有微型电动机和减 速齿轮，通过调节电路控制镜片转动 ，实现镜片角度的调节。
调节方式
驾驶员可通过车内控制开关或语音控 制调节后视镜角度。
电动后视镜的类型与特点
01
02
03
04
类型
包括手动调节和自动调节两种 类型，其中自动调节又分为单 曲率后视镜和双曲率后视镜。
在测试后视镜电路和电机时， 遵循安全操作规程，并确保测
试仪正确连接。
安全操作规程
01
在进行检修之前，确保 车辆已经关闭并处于安 全状态，并拉起驻车制 动器。
02
在拆卸后视镜镜片和外 壳时，小心不要割伤手 指或损坏其他部件。
03
在清洁后视镜镜片和外 壳时，避免使用过于粗 糙的布或含有化学物质 的清洁剂。
更换损坏部件
如发现有损坏的部件，应及时更换，避免故 障扩大。
避免过度使用
避免频繁调节电动后视镜，以免造成电机过 载或损坏。
保养与维护建议
润滑电机
定期对电动后视镜的电机进行润滑，保证其正常运转。
检查线路
定期检查电动后视镜的线路是否完好，如有破损或老化应及时更换。
调整角度
根据需要调整电动后视镜的角度，保证驾驶员的行车安全。
04
汽车电动后视镜检修实例分
析
实例一：某品牌轿车电动后视镜无法调节
故障描述
故障分析
该品牌轿车在调节电动后视镜时，发现后 视镜无法正常调节，无法通过按钮控制后 视镜的上下左右转动。
可能的原因包括电动后视镜电机损坏、控 制电路故障、相关连接线路断路或短路等 。
汽车电动后视镜原理
汽车电动后视镜原理
汽车电动后视镜是一种智能化的装置，通过电子控制系统实现对后视镜的调节。
其原理基于电动机的工作和控制信号的传输。
在汽车电动后视镜中，装有一个电动机，该电动机通过机械连接与后视镜相连，从而实现对后视镜的调节。
电动机通常使用直流电源供电，其通过电路控制向电动机提供正（顺时针）或负（逆时针）电流，从而使电动机产生相应的转动。
控制信号的传输通常使用细绳、线缆或无线传输方式，根据车辆的设计和系统设置而定。
这些控制信号通过车内的按钮、开关或者是遥控器等设备来传输。
当驾驶员需要调节后视镜的位置时，驾驶员通过操作车内按钮、开关或者是遥控器来发送控制信号。
控制信号经过传输后到达电动后视镜，接收后会激活电动机，使其按照驾驶员的要求进行转动，从而改变后视镜的角度或位置。
通过这种原理，驾驶员可以轻松地调整后视镜，以获得更好的视野和驾驶体验。
同时，电动后视镜还可以通过记忆功能，保存不同驾驶者的个人设置，使得调节后视镜更加便捷和个性化。
总之，汽车电动后视镜通过电动机和控制信号的传输，实现了对后视镜的精准调节，为驾驶员提供了更好的视野和驾驶体验。
电动后视镜
1.2 电动后视镜工作原理
图9-15 本田雅阁轿车电动后视镜电路
1.3 电动后视镜常见故障诊断与排除
常见故障ቤተ መጻሕፍቲ ባይዱ象
电动后视镜不工作或部分功能不正常。
主要原因 电动后视镜出现故障的原因有保险丝熔断、线路断路或插接件松 脱、开关或电动机有故障等。
故障诊断与排除
如果两个后视镜都不工作，往往是熔断丝熔断、线路断路或插接件松脱等， 也可能是开关有故障。可先检查熔断丝，然后检查开关上的插接件是否 松脱，相关各线有无断路或接触不良等，最后检查开关。如果是部分功 能不正常，很可能是个别电动机及控制开关对应部分有故障或相应线路 断路、接触不良等。可先检查线路，后查开关及电动机。
拔下开关上的插头，找到和左侧电动机相连的2、3、10三个端子。 让蓄电池的正极和端子3相连，负极分别和端子2和10相连，观察后视 镜转动情况。如哪个方向不变，可能是电动机损坏，也可能是电动机 处在该方向上的极限位置。将蓄电池的正负极对调，再分别接到3个 端子上，观察后视镜转动情况。右侧后视镜的检查方法和左侧相似。
汽车电器设备与维修
电动后视镜
1.1 电动后视镜的作用及组成
1.电动后视镜的作用 为了便于驾驶员调整后视镜的角度，很多轿车安装了电动后视镜，驾
驶员在行车时便可对左右后视镜的角度随时进行调节。 2.电动后视镜的组成
电动后视镜主要由调整开关、双电动机、传动和执行机构、外壳及连 接件等组成。后视镜的背后装有两套电动机和驱动器，可操纵后视镜上下 及左右转动。通常上下方向的转动用一个电动机控制，左右方向的转动用 另一个电动机控制。通过改变电动机的电流方向，就可完成对后视镜的上 下左右方向的调整。为了使汽车能够获得最大的驻车间隙，通过尽可能狭 窄的路段，有的电动后视镜还带有伸缩功能，由伸缩开关控制伸缩电机工 作，使两个后视镜整体回转伸出或缩回。
电动后视镜的工作原理
电动后视镜的工作原理电动后视镜是现代汽车上常见的一种装置，它通过电力来实现镜面的调节，使驾驶员可以方便地调整后视镜的角度，以获得更好的视野。
那么，电动后视镜的工作原理是怎样的呢？接下来，我们将详细介绍电动后视镜的工作原理。
首先，电动后视镜的核心部件是电机。
这个电机通常是一种微型直流电机，它通过接收来自车辆电气系统的电力信号来实现工作。
当驾驶员通过车内的开关按钮来调节后视镜的角度时，电机就会受到相应的控制信号，从而开始工作。
其次，电动后视镜还包括一套齿轮传动系统。
这个传动系统的作用是将电机输出的旋转运动转化为后视镜镜面的倾斜或旋转运动。
通过合理设计齿轮的大小和传动比，可以实现较大范围的后视镜角度调节。
除此之外，电动后视镜还配备了一套位置反馈传感器。
这些传感器可以实时监测后视镜的当前角度，并将这一信息反馈给车辆的电控系统。
这样一来，就可以实现后视镜的自动记忆功能，当下次再次使用时，后视镜可以自动回到之前设定的角度。
最后，电动后视镜还需要一套电气控制系统。
这个系统通常由车辆的中央电控单元来控制，它接收来自驾驶员的操作信号，再将相应的控制指令发送给电动后视镜的电机。
通过这一系统，可以实现后视镜的远程控制、自动调节等功能。
总的来说，电动后视镜的工作原理是基于电机、齿轮传动、位置反馈传感器和电气控制系统的协同作用。
当驾驶员操作后视镜的开关按钮时，电机会受到相应的控制信号，从而通过齿轮传动系统实现后视镜的角度调节，同时位置反馈传感器和电气控制系统可以保证后视镜的准确调节和自动记忆功能。
这样一来，驾驶员可以方便快捷地调整后视镜，获得更好的行车视野，提高行车安全性。
通过本文的介绍，相信大家对电动后视镜的工作原理有了更加清晰的了解。
电动后视镜作为现代汽车的重要配件，其工作原理的了解不仅可以帮助我们更好地使用它，也有助于我们在日常维护和保养时更好地保持它的正常工作状态。
希望本文能够对大家有所帮助，谢谢！。
电动后视镜常见故障及解决方法
电动后视镜常见故障及解决方法
1 电动后视镜故障
电动后视镜是汽车上也比较关键的一个部件，它的功能是帮助司机更加便捷的操控和检查车辆后方的状况，但是有时候也容易出现故障，我们要学会如何正确处理，避免让故障影响正常的驾驶。
1.1 电源线故障
电动后视镜的电源线是比较容易出现故障的部分，首先要检查故障处是否有烧坏的现象，如果没有可以进行画面调节，如果出现画面不清晰或者断线状态，就需要检查线是否断开或者电源线存在外漏现象，可以使用探头检查这是否存在短路的情况，如果出现短路，则需要更换电缆。
1.2 电机故障
电动后视镜的电机是另一个比较容易出现故障的部分，首先可以先查看是否有电动操作，如果有则需要检查是否发生卡死，前后振动过大或者控制不灵活，如果是这些问题，一般可以通过清洁电动后视镜内部外围结构以及润滑油等方式恢复正常使用。
1.3 控制板故障
部分电动后视镜还有一个比较特殊的部分，即控制板，控制板的故障的表现一般就是电动故障，首先要检查控制板是否完整，如果完整的话则要检查相关的开关是否灵活的进行操作，如果出现不灵活则
可以使用湿布清洗控制板，如果控制板本身出现问题，则需要更换新
的控制板。
2 注意事项
在操作电动后视镜时，要保持风挡擦洗液中的温度正常，同时要
记住要在安装完成后，做正确的功能测试，保证后视镜没有任何故障。
最后，要注意定期检查，及时发现问题并处理，这样可以保证电动后
视镜的正常运行。

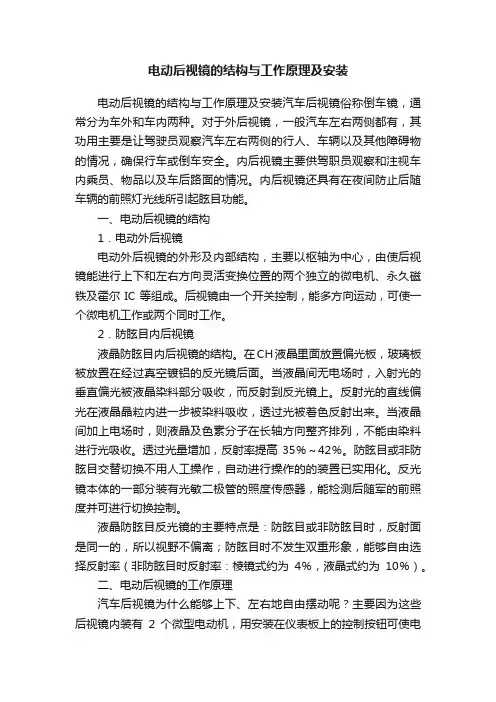

电动后视镜的结构与工作原理及安装
电动后视镜的结构与工作原理及安装电动后视镜的结构与工作原理及安装汽车后视镜俗称倒车镜，通常分为车外和车内两种。
对于外后视镜，一般汽车左右两侧都有，其功用主要是让驾驶员观察汽车左右两侧的行人、车辆以及其他障碍物的情况，确保行车或倒车安全。
内后视镜主要供驾职员观察和注视车内乘员、物品以及车后路面的情况。
内后视镜还具有在夜间防止后随车辆的前照灯光线所引起眩目功能。
一、电动后视镜的结构1．电动外后视镜电动外后视镜的外形及内部结构，主要以枢轴为中心，由使后视镜能进行上下和左右方向灵活变换位置的两个独立的微电机、永久磁铁及霍尔IC等组成。
后视镜由一个开关控制，能多方向运动，可使一个微电机工作或两个同时工作。
2．防眩目内后视镜液晶防眩目内后视镜的结构。
在CH液晶里面放置偏光板，玻璃板被放置在经过真空镀铝的反光镜后面。
当液晶间无电场时，入射光的垂直偏光被液晶染料部分吸收，而反射到反光镜上。
反射光的直线偏光在液晶晶粒内进一步被染料吸收，透过光被着色反射出来。
当液晶间加上电场时，则液晶及色素分子在长轴方向整齐排列，不能由染料进行光吸收。
透过光量增加，反射率提高35％～42％。
防眩目或非防眩目交替切换不用人工操作，自动进行操作的的装置已实用化。
反光镜本体的一部分装有光敏二极管的照度传感器，能检测后随军的前照度并可进行切换控制。
液晶防眩目反光镜的主要特点是：防眩目或非防眩目时，反射面是同一的，所以视野不偏离；防眩目时不发生双重形象，能够自由选择反射率（非防眩目时反射率：棱镜式约为4％，液晶式约为10％）。
二、电动后视镜的工作原理汽车后视镜为什么能够上下、左右地自由摆动呢？主要因为这些后视镜内装有2个微型电动机，用安装在仪表板上的控制按钮可使电动机驱动后视镜作上、下、左、右摆动。
若想要右侧后视镜向上摆动，则先把滑动开关从中央位置拨到右边，再按下控制按钮的上端。
此时电流的通路为：电源（＋）→点火开关→熔断器→按钮接线柱Ｂ→Ｖ2→电动机M3→C→E（搭铁）→电源（－）。
汽车电动后视镜主要部件的检修
1.1 后视镜的类型
1.电动后视镜的优点
1）驾驶员可以在车内通过按钮对电动后视镜的角度进行 调节，以获得良好的后方视域；
2）是驾驶员调节右侧车外电动后视镜时不再因距离远而 难以操作；
3）驾驶员在倒车时，通过调节பைடு நூலகம்能让电动后视镜向下翻 （前进挡时电动后视镜会自动回位），便于观察车辆与路 边的距离，避免刮蹭；四是现代轿车的电动后视镜为伸缩 式，而且具有位置记忆功能。
2. 电动后视镜电动机的检修
断开后视镜电动机连接器，施加蓄电池电压并检查后 视镜电动机的动作，其动作应符合标准规定，若检查结果 不符合规定，应更换后视镜总成。
汽车电气系统构造与检修
1.4 后视镜的拆卸与安装
2. 电动后视镜外壳的装配
先用夹子夹住镜面玻璃，然后用导向销将电动后视镜镜面 玻璃装入定位件中并压紧。注意只能压在玻璃中间，而且必 须使用防护手套。
1.5 后视镜的检修
1. 电动后视镜控制开关的检修
用万用表的电阻挡或试灯检查控制开关线束连接器各 端子在不同状态时的导通性，其导通情况应符合标准规定， 若检查结果不符合规定，应更换开关。
1.1 后视镜的类型 2.电动后视镜的分类
（1）按安装位置分类：内后视镜、外后视镜和下视镜。 （2）按镜面形状分类：平面镜、球面镜以及曲率镜。 （3）按反射膜材料分类：铝镜、铬镜、银镜和蓝镜。 （4）按调节方式分类：车外调节和车内调节。
1.2 后视镜的功能
1. 具有记忆存储功能。 2. 具有加热除霜功能。 3. 有自动折叠功能。 4.具有刮水器、洗涤器功能。 5.具有测距和测速功能。 6.具有自动防眩目功能。
1.3 后视镜的组成
电动后视镜一般由镜片、微型直流电动机、驱动器、控 制开关、壳体等组成。
汽车电动后视镜检修
〖能力训练〗
3．电动后视镜的安装与调整 车外后视镜安装位置主要在车门风窗玻璃旁和发动机舱盖旁翼子板上，
现以车门风窗玻璃旁电动后视镜为例，介绍其安装步骤： （１）使用螺丝刀从车内将塑胶板固定螺丝钉拆下。 （２）移开塑胶板即可看到后视镜与车门的固定螺钉，使用螺丝刀将螺钉卸
下。 （３）将新的后视镜由窗外装入，并将电源线接好。 （４）锁上车门固定螺钉，再将塑胶板移至原位，锁上螺钉即可。
安装在车身外部的车前或车后部位，用 于观察车前或车后地面
不失真，但后视范围小 后视范围大，但物体映像缩小失真
基本不存在失真和盲区问题，但成本高
反射膜为铝或银，无防眩功能 分为棱形镜、平面镜和液晶镜 通过杠杆传递力，由软轴驱动
由电机驱动
➢ 当照到内后视镜上的光线太强时，将导致驾驶员的视觉不舒服，此时自 动调节的内后视镜将自动翘起，以减弱照到内后视镜上的光线。
〖典型案例〗
b. 用跨接线将l号与7号端子线相连，再将9号与2号端子线相连，如图2.1-18，此时闭 合点火开关oN(1I)，左后视镜向左倾斜，说明开关或搭铁不良；不向左倾斜，则9号 线断开或启动器故障。用同样的方法亦可诊断右后视镜中的故障。
〖课后作业〗
1．下图为别克世纪轿车电动后视镜控制电路图，请根据电路图完成工作原理的分析。
b．同样，当后视镜正在缩回去，但尚未完全处于平行车身状况时，也仍是KA2断 开、KA1闭合，直到后视镜完全缩回去，则又变为KA2闭合、KA1断开。上述KA1、 KA2，KB1、KB2 (右侧后视镜联动触点)4联动触点是由可折回电动后视镜控制装置来 进行控制的，这里不再赘 述。
〖典型案例〗
3．故障诊断 （1）左右后视镜均不正常工作 a．闭合点火开关oN(1I)，检查1号端子与车体搭铁之间的电压，若电压为12V，说 明电源正常；若电压为0，则No.4熔断器熔断或1号端子线断开。
