电动后视镜
电动后视镜原理

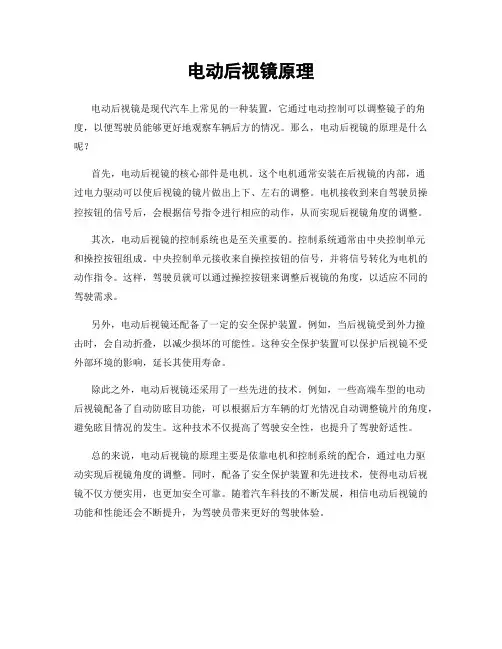

电动后视镜原理
电动后视镜是现代汽车上常见的一种装置，它通过电动控制可以调整镜子的角度，以便驾驶员能够更好地观察车辆后方的情况。
那么，电动后视镜的原理是什么呢？
首先，电动后视镜的核心部件是电机。
这个电机通常安装在后视镜的内部，通
过电力驱动可以使后视镜的镜片做出上下、左右的调整。
电机接收到来自驾驶员操控按钮的信号后，会根据信号指令进行相应的动作，从而实现后视镜角度的调整。
其次，电动后视镜的控制系统也是至关重要的。
控制系统通常由中央控制单元
和操控按钮组成。
中央控制单元接收来自操控按钮的信号，并将信号转化为电机的动作指令。
这样，驾驶员就可以通过操控按钮来调整后视镜的角度，以适应不同的驾驶需求。
另外，电动后视镜还配备了一定的安全保护装置。
例如，当后视镜受到外力撞
击时，会自动折叠，以减少损坏的可能性。
这种安全保护装置可以保护后视镜不受外部环境的影响，延长其使用寿命。
除此之外，电动后视镜还采用了一些先进的技术。
例如，一些高端车型的电动
后视镜配备了自动防眩目功能，可以根据后方车辆的灯光情况自动调整镜片的角度，避免眩目情况的发生。
这种技术不仅提高了驾驶安全性，也提升了驾驶舒适性。
总的来说，电动后视镜的原理主要是依靠电机和控制系统的配合，通过电力驱
动实现后视镜角度的调整。
同时，配备了安全保护装置和先进技术，使得电动后视镜不仅方便实用，也更加安全可靠。
随着汽车科技的不断发展，相信电动后视镜的功能和性能还会不断提升，为驾驶员带来更好的驾驶体验。
汽车电动后视镜检修
提供驾驶员清晰的侧方和后方视 野，增强行车安全性。
电动后视镜的工作原理
工作原理
电动后视镜内部装有微型电动机和减 速齿轮，通过调节电路控制镜片转动 ，实现镜片角度的调节。
调节方式
驾驶员可通过车内控制开关或语音控 制调节后视镜角度。
电动后视镜的类型与特点
01
02
03
04
类型
包括手动调节和自动调节两种 类型，其中自动调节又分为单 曲率后视镜和双曲率后视镜。
在测试后视镜电路和电机时， 遵循安全操作规程，并确保测
试仪正确连接。
安全操作规程
01
在进行检修之前，确保 车辆已经关闭并处于安 全状态，并拉起驻车制 动器。
02
在拆卸后视镜镜片和外 壳时，小心不要割伤手 指或损坏其他部件。
03
在清洁后视镜镜片和外 壳时，避免使用过于粗 糙的布或含有化学物质 的清洁剂。
更换损坏部件
如发现有损坏的部件，应及时更换，避免故 障扩大。
避免过度使用
避免频繁调节电动后视镜，以免造成电机过 载或损坏。
保养与维护建议
润滑电机
定期对电动后视镜的电机进行润滑，保证其正常运转。
检查线路
定期检查电动后视镜的线路是否完好，如有破损或老化应及时更换。
调整角度
根据需要调整电动后视镜的角度，保证驾驶员的行车安全。
04
汽车电动后视镜检修实例分
析
实例一：某品牌轿车电动后视镜无法调节
故障描述
故障分析
该品牌轿车在调节电动后视镜时，发现后 视镜无法正常调节，无法通过按钮控制后 视镜的上下左右转动。
可能的原因包括电动后视镜电机损坏、控 制电路故障、相关连接线路断路或短路等 。
电动后视镜的工作原理
电动后视镜的工作原理
电动后视镜的工作原理主要是通过电动驱动系统来实现镜头的调节和倾斜。
具体来说，电动后视镜的工作原理如下：
1. 电动机：电动后视镜内部安装了一个小型的电动马达或电动机。
该电动机通过电路系统与车辆的电源连接。
2. 控制面板：驾驶员可以通过车辆的控制面板或按键，以及可调节的开关，来控制后视镜的移动和调节。
3. 控制信号：当驾驶员通过控制面板操作后视镜时，电路系统会将信号发送给电动马达或电动机。
4. 齿轮系统：电动马达或电动机会转动齿轮系统，通过齿轮的传动机构，将电动马达的转动转换为后视镜的移动。
5. 镜头调节：后视镜内部装有一个可调节的镜头，通过电动马达转动齿轮以及传动机构，可以实现镜头的上下、左右、内外移动以及倾斜调节。
6. 位置记忆：部分高级的电动后视镜配备了位置记忆功能，可以存储驾驶员的偏好设置，这样当启动车辆时，后视镜就会自动调整到驾驶员之前设定的位置。
总的来说，电动后视镜的工作原理是通过电动马达和齿轮系统来实现镜头的移动和调节。
驾驶员可以通过车辆的控制面板操作后视镜，方便地调整镜头的位置，以获得更好的行车视野。
电动折叠后视镜原理

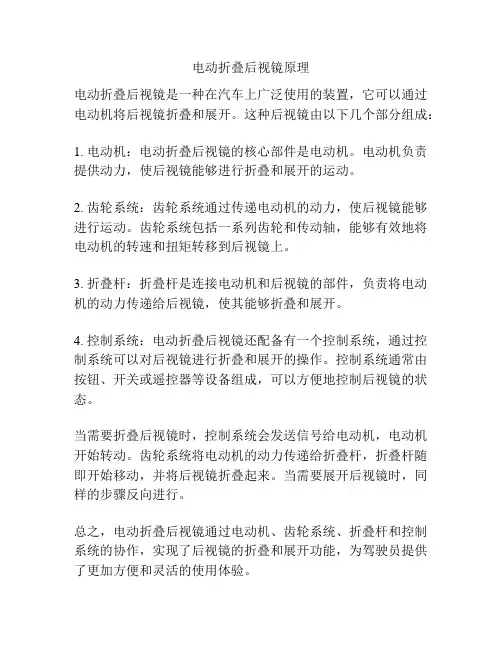

电动折叠后视镜原理
电动折叠后视镜是一种在汽车上广泛使用的装置，它可以通过电动机将后视镜折叠和展开。
这种后视镜由以下几个部分组成：
1. 电动机：电动折叠后视镜的核心部件是电动机。
电动机负责提供动力，使后视镜能够进行折叠和展开的运动。
2. 齿轮系统：齿轮系统通过传递电动机的动力，使后视镜能够进行运动。
齿轮系统包括一系列齿轮和传动轴，能够有效地将电动机的转速和扭矩转移到后视镜上。
3. 折叠杆：折叠杆是连接电动机和后视镜的部件，负责将电动机的动力传递给后视镜，使其能够折叠和展开。
4. 控制系统：电动折叠后视镜还配备有一个控制系统，通过控制系统可以对后视镜进行折叠和展开的操作。
控制系统通常由按钮、开关或遥控器等设备组成，可以方便地控制后视镜的状态。
当需要折叠后视镜时，控制系统会发送信号给电动机，电动机开始转动。
齿轮系统将电动机的动力传递给折叠杆，折叠杆随即开始移动，并将后视镜折叠起来。
当需要展开后视镜时，同样的步骤反向进行。
总之，电动折叠后视镜通过电动机、齿轮系统、折叠杆和控制系统的协作，实现了后视镜的折叠和展开功能，为驾驶员提供了更加方便和灵活的使用体验。
汽车电动后视镜原理
汽车电动后视镜原理
汽车电动后视镜是一种智能化的装置，通过电子控制系统实现对后视镜的调节。
其原理基于电动机的工作和控制信号的传输。
在汽车电动后视镜中，装有一个电动机，该电动机通过机械连接与后视镜相连，从而实现对后视镜的调节。
电动机通常使用直流电源供电，其通过电路控制向电动机提供正（顺时针）或负（逆时针）电流，从而使电动机产生相应的转动。
控制信号的传输通常使用细绳、线缆或无线传输方式，根据车辆的设计和系统设置而定。
这些控制信号通过车内的按钮、开关或者是遥控器等设备来传输。
当驾驶员需要调节后视镜的位置时，驾驶员通过操作车内按钮、开关或者是遥控器来发送控制信号。
控制信号经过传输后到达电动后视镜，接收后会激活电动机，使其按照驾驶员的要求进行转动，从而改变后视镜的角度或位置。
通过这种原理，驾驶员可以轻松地调整后视镜，以获得更好的视野和驾驶体验。
同时，电动后视镜还可以通过记忆功能，保存不同驾驶者的个人设置，使得调节后视镜更加便捷和个性化。
总之，汽车电动后视镜通过电动机和控制信号的传输，实现了对后视镜的精准调节，为驾驶员提供了更好的视野和驾驶体验。

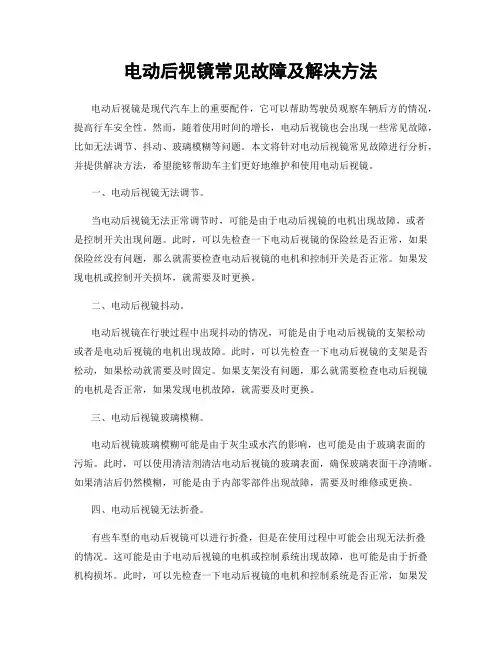

电动后视镜常见故障及解决方法
电动后视镜常见故障及解决方法电动后视镜是现代汽车上的重要配件，它可以帮助驾驶员观察车辆后方的情况，提高行车安全性。
然而，随着使用时间的增长，电动后视镜也会出现一些常见故障，比如无法调节、抖动、玻璃模糊等问题。
本文将针对电动后视镜常见故障进行分析，并提供解决方法，希望能够帮助车主们更好地维护和使用电动后视镜。
一、电动后视镜无法调节。
当电动后视镜无法正常调节时，可能是由于电动后视镜的电机出现故障，或者是控制开关出现问题。
此时，可以先检查一下电动后视镜的保险丝是否正常，如果保险丝没有问题，那么就需要检查电动后视镜的电机和控制开关是否正常。
如果发现电机或控制开关损坏，就需要及时更换。
二、电动后视镜抖动。
电动后视镜在行驶过程中出现抖动的情况，可能是由于电动后视镜的支架松动或者是电动后视镜的电机出现故障。
此时，可以先检查一下电动后视镜的支架是否松动，如果松动就需要及时固定。
如果支架没有问题，那么就需要检查电动后视镜的电机是否正常，如果发现电机故障，就需要及时更换。
三、电动后视镜玻璃模糊。
电动后视镜玻璃模糊可能是由于灰尘或水汽的影响，也可能是由于玻璃表面的污垢。
此时，可以使用清洁剂清洁电动后视镜的玻璃表面，确保玻璃表面干净清晰。
如果清洁后仍然模糊，可能是由于内部零部件出现故障，需要及时维修或更换。
四、电动后视镜无法折叠。
有些车型的电动后视镜可以进行折叠，但是在使用过程中可能会出现无法折叠的情况。
这可能是由于电动后视镜的电机或控制系统出现故障，也可能是由于折叠机构损坏。
此时，可以先检查一下电动后视镜的电机和控制系统是否正常，如果发现故障就需要及时维修或更换。
如果电机和控制系统正常，那么就需要检查折叠机构是否损坏，如有损坏就需要及时修复或更换。
五、电动后视镜不加热。
在寒冷的冬季，电动后视镜的加热功能十分重要，可以防止玻璃结冰雾化，提高行车安全性。
如果发现电动后视镜的加热功能失效，可能是由于加热线路或加热器出现故障。
电动后视镜
1.2 电动后视镜工作原理
图9-15 本田雅阁轿车电动后视镜电路
1.3 电动后视镜常见故障诊断与排除
常见故障ቤተ መጻሕፍቲ ባይዱ象
电动后视镜不工作或部分功能不正常。
主要原因 电动后视镜出现故障的原因有保险丝熔断、线路断路或插接件松 脱、开关或电动机有故障等。
故障诊断与排除
如果两个后视镜都不工作，往往是熔断丝熔断、线路断路或插接件松脱等， 也可能是开关有故障。可先检查熔断丝，然后检查开关上的插接件是否 松脱，相关各线有无断路或接触不良等，最后检查开关。如果是部分功 能不正常，很可能是个别电动机及控制开关对应部分有故障或相应线路 断路、接触不良等。可先检查线路，后查开关及电动机。
拔下开关上的插头，找到和左侧电动机相连的2、3、10三个端子。 让蓄电池的正极和端子3相连，负极分别和端子2和10相连，观察后视 镜转动情况。如哪个方向不变，可能是电动机损坏，也可能是电动机 处在该方向上的极限位置。将蓄电池的正负极对调，再分别接到3个 端子上，观察后视镜转动情况。右侧后视镜的检查方法和左侧相似。
汽车电器设备与维修
电动后视镜
1.1 电动后视镜的作用及组成
1.电动后视镜的作用 为了便于驾驶员调整后视镜的角度，很多轿车安装了电动后视镜，驾
驶员在行车时便可对左右后视镜的角度随时进行调节。 2.电动后视镜的组成
电动后视镜主要由调整开关、双电动机、传动和执行机构、外壳及连 接件等组成。后视镜的背后装有两套电动机和驱动器，可操纵后视镜上下 及左右转动。通常上下方向的转动用一个电动机控制，左右方向的转动用 另一个电动机控制。通过改变电动机的电流方向，就可完成对后视镜的上 下左右方向的调整。为了使汽车能够获得最大的驻车间隙，通过尽可能狭 窄的路段，有的电动后视镜还带有伸缩功能，由伸缩开关控制伸缩电机工 作，使两个后视镜整体回转伸出或缩回。
电动后视镜的工作原理
电动后视镜是现代汽车中常见的设备，它可以通过电动控制来调整后视镜的角度和位置。
其工作原理如下：
1. 电动控制机构：电动后视镜内部有一个电动控制机构，包括电机、齿轮系统和传动杆等组成。
该机构根据接收到的信号来控制后视镜的运动。
2. 信号输入：通常，驾驶员可以通过车内的开关或按钮来调整后视镜的角度。
当驾驶员操作这些开关时，会发出相应的信号输入到电动后视镜的控制系统。
3. 电机驱动：控制系统接收到信号后，将信号转换为电能，并传送给电动机。
电动机会根据接收到的电能转动，驱动齿轮系统工作。
4. 齿轮传动：电动后视镜内部的齿轮系统将电动机转动的力量通过齿轮传递到传动杆上。
传动杆与后视镜的支撑杆相连，通过传动杆的运动来实现后视镜的角度和位置调整。
5. 反馈传感器：为了确保后视镜的位置调整准确，电动后视镜通常还会配备反馈传感器。
该传感器可以监测后视镜的实际位置，并将信息反馈给控制系统，以便进行调整和校准。
通过以上工作原理，电动后视镜可以实现驾驶员对后视镜角度和位置的远程控制。
这样，驾驶员可以根据需要调整后视镜以获得更好的视野，提高行车安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教学任务：
一、电动后视镜的作用与组成 二、电动后视镜工作原理
三、电动后视镜的控制电路
一、电动后视镜的作用与组成
汽车后视镜俗称倒车镜，通常分为车外和车内两种。
一、电动后视镜的作用与组成
作用：汽车上的后视镜位置直接关系到驾驶员能否观察到
车后的情况，与行车的安全性有着密切联系。采用电动后 视镜，可通过开关进行调整，操作起来十分方便。
故障主要原因有∶保险装置及线路断路、开关及电动机有
故障等。 如果电动后视镜调节都不工作，往往是由于保险装置或电 源线路、搭铁线路断路引起，也可能是控制开关有故障。 可以先检查保险
装置是否正常，然后检查控制装置开关线头有无脱落、
松动，电源线路或搭铁线路是否正常，最后检修控制开关。
如果电动后视镜部分功能不正常，通过是由于个别电动机及 控制开关对应部分有故障、对应线路断路或接触不良。可以 先检查线路连接情况，再检查开关和电动机。
组成：电动后视镜的背后装有两套电动机和驱动器，可操 纵反射镜上下及左右转动。通常上下方向的转动用一个电 动机控制，左右方向的转动用另一个电动机控制。
电动后视镜的作用与组成
电动后视镜由调整开关、电动机、镜片等组成。
二、电动后视镜工作原理
通过改变电动机的电流方向，即可完成后视镜的上下及缩
左侧镜上下调整电机→１接点→电动镜开关2接点→控制开关
左上接点→电动镜开关3接点→蓄电池负极，形成回路，左镜 上下调整电机运转，完成调整过程。
电动后视镜的伸缩是通过电动镜开关上的伸缩开关控制 的，该开关控制继电器电器动作，使左右两镜伸缩电机工作， 来完成伸缩功能。
电动后视镜发见故障的诊断
电动后视镜的常见故障有∶ 电动后视镜调节全部失灵和电动后视镜部分功能不正常。
电动机工作，使整个后视镜回转伸出或缩回。
三、电动后视镜的控制电路
图为丰田皇冠轿车可伸缩式电动后视镜控制系统电路 图。电动后视镜控制开关的工作状态见表。
在进行调整时，首先通过左／右调整开关选择好要调整的
后视镜，如调整左镜时，开关打向左侧，此时开关分别与7、8
接点接通，再通过控制开关即可进行该镜的上下或左右调整。 如果进行向上调整时，可将控制开关推向上侧，此时控制开关 分别与向上接点、左上接点结合。电流由蓄电池正极→熔断器 →点火开关→控制开关向上接点→左／右调整开关→７接点→
