2020-2021年中考化学图像题 pH的变化图像100篇及答案1
2020-2021年中考化学图像题 pH的变化图像100篇及答案1 一、化学图像题 pH的变化图像（稀释或中和）1．下图不能正确反映选项所描述变化关系的是。
A．向等质量的Zn、Fe中滴加等质量分数的稀HClB．稀释一定浓度的NaCl溶液C．向一定量的CuO通入 H2并持续高温D．向一定量 NaOH 和Ba(NO3)2的混合溶液中滴加稀H2SO4A．A B．B C．C D．D【来源】人教版九年级化学中考模拟试卷二同步练【答案】D【解析】【分析】【详解】A、向等质量铁和锌中滴加等质量分数稀盐酸，开始时，金属有剩余，酸不足，产生氢气相等，最后铁生成氢气的质量较多，因为酸过量时，等质量的+2价金属生成氢气的质量与相对原子质量成反比，故正确；B、氯化钠溶液显中性，稀释一定浓度的NaCl溶液，p H保持7不变，正确；C、向一定量的CuO中通入H2并持续高温，固体质量逐渐减少到不变，正确；D、硫酸根离子和钡离子一接触就会生成硫酸钡沉淀，所以沉淀应该从零开始逐渐增大，然后不变，故错误。
故选：D。
2．某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程,并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况,得到图2和图3。
下列说法错误的是A．图2中b点所示溶液中的溶质是NaCl和NaOHB．将图2中d点所示溶液加热蒸干所得固体为纯净物C．图2中c→d所示溶液中NaCl的质量不断增加D．图3中e→f变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练——酸和碱【答案】C【解析】【详解】A、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和水，b点pH大于7，说明氢氧化钠有剩余，故b点所示溶液中的溶质是NaCl和NaOH，故A正确；B、图2中d点pH小于7，盐酸过量，溶液中溶质为氯化钠和HCl，加热蒸干过程中HCl挥发掉，所得固体只有氯化钠，为纯净物，故B正确；C、图2中c点pH=7，盐酸与氢氧化钠恰好完全反应，c→d过程是盐酸过量，溶液中NaCl 的质量不变，故C错误；D、图3中e→f变化趋势可说明该反应是放热反应，故D正确。
故选C。
【点睛】根据图2判断出反应滴加顺序，盐酸与氢氧化钠反应生成氯化钠和水，再根据pH的变化判断反应过程，中和反应放热。
3．下列图象分别与选项中的操作相对应，其中合理的是A．向一定量的NaOH和BaCl2混合溶液中滴加稀硫酸B．向一定量的MnO2固体中加入一定量的过氧化氢溶液C．向一定量的NaOH溶液中滴加稀盐酸D．向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液【来源】2019年河南省商丘市柘城县实验中学摸底考试化学试题【答案】A【解析】【详解】A、向一定量的NaOH和BaCl2混合溶液中滴加稀硫酸，氯化钡和稀硫酸反应生成硫酸钡沉淀和盐酸，硫酸钡沉淀不溶于酸，故一开始就产生沉淀，沉淀质量随稀硫酸的质量逐渐增加，待氯化钡完全反应后，硫酸钡沉淀质量不再变化，符合题意；B、向一定量的MnO2固体中加入一定量的过氧化氢溶液，二氧化锰在该反应中是催化剂，化学反应前后，质量不变，不符合题意；C、向一定量的NaOH溶液中滴加稀盐酸，氢氧化钠的溶液显碱性，pH>7，滴加稀盐酸，碱性逐渐减弱，酸性逐渐增加，pH值的变化是从大于7逐渐减小到小于7，不符合题意；D、向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，一开始无沉淀生成，稀盐酸完全反应后，沉淀质量随碳酸钠质量的增加逐渐增加，待氯化钙完全反应后，沉淀质量不再变化，不符合题意。
故选A。
4．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。
已知NaAlO2易溶于水，则下列图像不正确的是( )A．B．C．D．【来源】2017-2018学年沪教版九年级化学第7章应用广泛的酸、碱、盐单元测试卷【答案】A【解析】【分析】【详解】A、图中所示，随着氢氧化钠溶液的滴加，溶液中水的质量逐渐增大，当加入一定量时会出现滴加氢氧化钠溶液，而水的质量不增加的阶段而后继续增加；而反应的事实却是溶液中水会随着氢氧化钠溶液的滴加而不断增加，选项A错误；B、图中所示，随着氢氧化钠的滴加，溶液中的氯化铝不断形成氢氧化铝沉淀，沉淀质量逐渐增加。
至完全反应后，随着氢氧化钠的滴加沉淀逐渐减少。
符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项B正确；C、图中所示，溶液的pH逐渐变大，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，溶液渐呈中性，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2而使溶液逐渐呈碱性的反应事实，选项C正确；D、图中所示，随着氢氧化钠溶液的滴加，溶液中铝元素质量减少至完全消失，之后随着氢氧化钠溶液滴加溶液中铝元素质量又逐渐增加，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项D正确。
故选A。
【点睛】根据反应进程，分析反应对溶液组成的影响，结合图示该因素变化的曲线，判断曲线与反应事实是否相符。
5．用稀盐酸和氢氧化钠溶液进行反应的实验时，反应过程中溶液的酸碱度变化如图所示。
下列有关说法正确的是A．盐酸和氢氧化钠的反应属于置换反应B．当加入溶液的质量为ag时，所得溶液中的溶质为HClC．当加入溶液的质量为bg时，向所得溶液中滴加无色酚酞溶液，溶液呈红色D．该实验操作是将盐酸滴加到氢氧化钠溶液中【来源】2019年河北省邯郸市永年区中考模拟化学试题【答案】C【解析】【详解】A、稀盐酸与氢氧化钠溶液反应生成氯化钠和水，该反应符合两种化合物相互交换成分，生成另外两种化合物的复分解反应，故不符合题意；B、当加入溶液的质量为ag时，溶液呈现酸性，所得溶液中的溶质为氯化氢和氯化钠，故不符合题意；C、当加入溶液的质量为bg时，溶液呈现碱性，所得溶液中的溶质为氢氧化钠和氯化钠，向所得溶液中滴加无色酚酞溶液，溶液呈红色，故符合题意；D、坐标的pH变化是由小于7到大于7的过渡，因此进行的操作是将氢氧化钠溶液滴加到稀盐酸中，故不符合题意，故选C。
6．将三种不同浓度的氢氧化钠溶液分别滴入对应浓度的盐酸中，反应的曲线如图所示。
下列说法正确的是（）A．在a、b、c三种曲线所示实验中，a曲线所用盐酸浓度最小B．在a曲线所示的实验中，若用酚酞作指示剂，酚酞溶液由红色变为无色C．当加入溶液体积为20mL时，溶液中存在的离子主要是Na+ Cl- H+ OH-D．当溶液pH=7时，a、b、c曲线中分别加入的溶液体积相同【来源】2019年陕西省西安市碑林区西工大附中中考二模化学试题【解析】【分析】【详解】A、在加入相同较少体积的氢氧化钠后，a中pH最小，说明酸的浓度较大，无法被氢氧化钠较快中和，所以a曲线所用盐酸浓度最大，选项A错误；B、开始反应时，溶液pH小于7为酸性，酚酞不变色，当加入氢氧化钠溶液体积超过25mL以后，才开始显碱性，酚酞使溶液变红色，所以是由无色变为红色，选项B错误；C、当加入20mL溶液时，三者的pH都小于7，说明酸过量，不会存在碱，所以没有氢氧根离子的存在，选项C错误；D、当pH=7时，三者相交于一点，此时加入溶液体积相同，选项D正确。
故选D。
7．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（）A．将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应B．一定压强下，氧气的溶解度受温度影响的变化曲线C．等质量的镁粉和铁粉与足量同浓度的稀盐酸反应D．硫酸溶液稀释过程中pH的变化曲线【来源】2019年陕西省宝鸡市渭滨区滨河中学中考一模化学试题【答案】B【详解】A、等质量形状不同的大理石分别与足量相同的稀盐酸反应，粉末状的大理石反应的时间短，故正确；B、由于气体的溶解度随温度的升高而降低，所以该图象应该是一条下降的曲线，故错误；C、镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些（图象更陡一些），同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，故正确；D、由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能永远的接近7但不会达到7，故正确。
故选B。
8．下列图像不能正确反映其对应关系的是A．等质量的Zn和Mg分别与足量的等体积、等质量分数的稀硫酸反应B．等质量块状或粉末状的CaCO3分别与足量的等体积、等质量分数的稀盐酸反应C．探究加MnO2与不加MnO2对等质量、质量分数的两份过氧化氢溶液分解的影响D．向一定量氢氧化钠溶液中逐滴加稀盐酸【来源】2019年河北省保定市莲池区中考模拟化学试题【解析】【分析】【详解】A、镁的活动性比锌强，反应速率快，反应时间短；等质量的Zn和Mg分别与足量的等体积、等质量分数的稀硫酸反应，镁生成氢气的质量比锌多，故选项图象正确。
B、粉末状碳酸钙和盐酸反应速率大于块状的，对应图象斜率要大，同时由于碳酸钙质量相同，二者图象的终点也相同，故选项图象正确。
C、用等质量、等浓度的双氧水制取氧气，催化剂只能影响反应速率，不影响产生氧气的质量，故选项图象错误。
D、向一定量氢氧化钠溶液中逐滴加稀盐酸，碱性逐渐减弱，酸性逐渐增强，pH值的变化是从大于7逐渐的增大到小于7，故选项图象正确。
故选：C。
【点睛】本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。
9．下列图像能正确反映对应变化关系的是A B C D一定温度下，向不饱和硝酸钾溶液中加入硝酸钾向一定量NaOH溶液中加入稀H2SO4向一定量铁粉和铜粉的混合物中加入硫酸铜溶液向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸A．A B．B C．C D．D【来源】2013-2014北京市丰台区中考一模化学试卷（带解析)【答案】D【解析】试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序10．下列四个图像，能正确反映对应变化关系的是（）A．向氢氧化钠溶液中加水B．向等质量的镁粉和铁粉中加入足量稀硫酸C．水的电解D．高温煅烧一定质量的石灰石【来源】2019年5月江西省吉安市吉州区中考模拟化学试题【答案】B【解析】【详解】A、氢氧化钠溶液中加水稀释，溶液的pH会变小，但不会小于7，图像与事实不相符，故A错误；B、镁粉和铁粉与稀硫酸反应的化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe +H2SO4 = FeSO4 + H2↑；根据化学方程式可知，每24份质量的镁能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，取等质量的镁和铁，同时投入到同浓度且足量的稀硫酸中，镁生成的氢气质量大于铁生成的氢气质量。

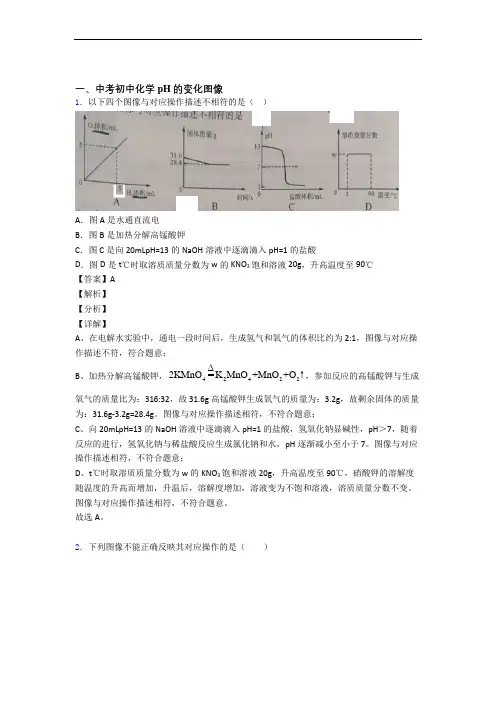

2020-2021备战中考化学pH的变化图像综合经典题附答案解析
一、中考初中化学pH 的变化图像1．以下四个图像与对应操作描述不相符的是（ ）A ．图A 是水通直流电B ．图B 是加热分解高锰酸钾C ．图C 是向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸D ．图D 是t ℃时取溶质质量分数为w 的KNO 3饱和溶液20g ，升高温度至90℃【答案】A【解析】【分析】【详解】A 、在电解水实验中，通电一段时间后，生成氢气和氧气的体积比约为2:1，图像与对应操作描述不符，符合题意；B 、加热分解高锰酸钾，42422Δ2KMnO K MnO +MnO +O ↑，参加反应的高锰酸钾与生成氧气的质量比为：316:32，故31.6g 高锰酸钾生成氧气的质量为：3.2g ，故剩余固体的质量为：31.6g-3.2g=28.4g 。
图像与对应操作描述相符，不符合题意；C 、向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸，氢氧化钠显碱性，pH ＞7，随着反应的进行，氢氧化钠与稀盐酸反应生成氯化钠和水，pH 逐渐减小至小于7。
图像与对应操作描述相符，不符合题意；D 、t ℃时取溶质质量分数为w 的KNO 3饱和溶液20g ，升高温度至90℃，硝酸钾的溶解度随温度的升高而增加，升温后，溶解度增加，溶液变为不饱和溶液，溶质质量分数不变。
图像与对应操作描述相符，不符合题意。
故选A 。
2．下列图像不能正确反映其对应操作的是（ ）A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应C．c图向稀盐酸中逐滴加入NaOH溶液D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应【答案】B【解析】【分析】【详解】A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；D、首先粉末状碳酸钙和盐酸反应速率大于块状的，所以对应图象斜率要大，同时由于碳酸钙质量相同，所以二者图象的终点也相同，对应关系正确。

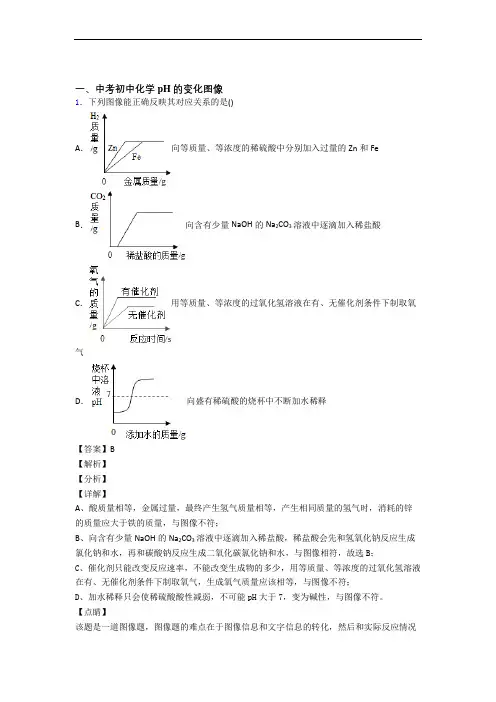

2020-2021中考化学培优(含解析)之pH的变化图像及答案解析
一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．下列图象能正确反映其对应操作中各量变化关系的是 ()A．将饱和石灰水敞口放置在空气中一段时间B．稀释等质量的30%的H2SO4溶液和10%的H2SO4溶液C．等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量D．向一定量的CuSO4溶液中加入足量的铁粉【答案】D【解析】【分析】【详解】A、饱和石灰水中的氢氧化钙会吸收空气中的二氧化碳生成碳酸钙沉淀和水，所以溶液的质量减少，图象不能正确反映其对应操作中各量变化关系，不符合题意；B、硫酸加水稀释仍显酸性，pH小于7，不会等于7，且10%的稀硫酸的pH要比30%的稀硫酸的pH大，图象不能正确反映其对应操作中各量变化关系，不符合题意；C、根据化学方程式Zn + H2SO4= ZnSO4+ H2↑，Fe + H2SO4= FeSO4+ H2↑可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量铁大于锌，图象不能正确反映其对应操作中各量变化关系，不符合题意；D、由化学方程式Fe+CuSO4＝Cu+FeSO4可知，每56份铁参与反应时，置换出64份质量的铜，所以溶液的质量减小，直至硫酸铜完全反应时不再改变，图象能正确反映其对应操作中各量变化关系，符合题意。

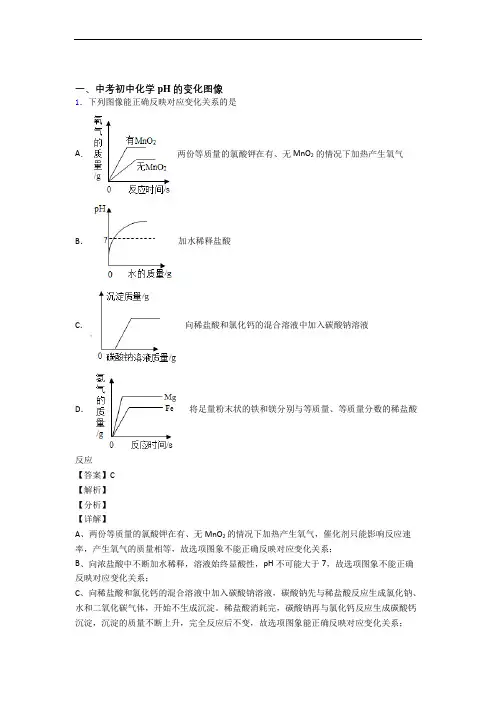

2020-2021全国中考化学pH的变化图像的综合中考模拟和真题汇总及答案解析
一、中考初中化学pH的变化图像1．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。
稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。
故选C。
2．下列图像不能正确反应其对应变化关系的是A．图A是高温煅烧一定质量的石灰石B．图B是将等质量的镁条和锌片分别加入相同体积、相同溶质质量分数的足量稀硫酸中C．图C是向一定质量的稀盐酸中逐滴加入氢氧化钠溶液D．图D是实验室电解水【答案】D【解析】【分析】【详解】A、反应的化学方程式为：CaCO3高温CaO+CO2↑，反应前固体为CaCO3，其相对分子质量为100，反应后固体只有CaO，其相对分子质量为56，可以得出所得固体质量逐渐减少且不为零，与图象所示吻合，该选项对应关系正确；B、镁比锌活泼，反应速率快，所用时间少；由化学方程式2442 Mg+H SO=MgSO+H 242↑和2442=Zn+H SO ZnSO6+H52↑可知，等质量的Mg、Zn分别与溶质质量分数相同的足量稀硫酸反应时，镁产生的氢气多，该选项对应关系正确；C、向一定量稀盐酸溶液中逐滴加入氢氧化钠溶液至过量时，溶液pH应该从小于7逐渐升高，直至大于7，该选项对应关系正确；D、电解水时产生的氢气和氧气的质量比是1：8，体积比为2：1，不能正确反应对应变化关系。
2020-2021中考化学 pH的变化图像综合试题及详细答案
一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．下列四个图像的变化趋势，能正确描述对应操作的是( )A ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀盐酸反应B ．向一定量的氢氧化钠溶液中滴加pH ＝3的稀盐酸C ．向含有硫酸和硫酸铜的溶液中滴加氢氧化钠溶液D ．一氧化碳还原一定质量的氧化铜【答案】C【解析】【分析】【详解】A 、锌的活动性比铁强，反应速率快，反应时间短；相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，反应的关系式为2442Zn +H SO =ZnSO +H 652↑，2442Fe+H SO =FeSO +H 562↑，铁生成氢气的质量比锌多，故A 不正确；B 、向氢氧化钠溶液中不断滴加稀盐酸，碱性逐渐减弱，酸性逐渐增强，pH 值的变化是从大于7逐渐的增大到小于7，但不可能小于3，故B 不正确；C 、向硫酸和硫酸铜的溶液中滴加氢氧化钠溶液，先与硫酸反应，开始时不会生成沉淀，硫酸耗完再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，滴加一定量的氢氧化钠溶液后，再不断上升，最后形成一条水平直线，故C正确；D、一氧化碳与氧化铜反应生成铜和二氧化碳，固体的质量不断减少，但不可能为0，故D 不正确。
2020-2021中考化学pH的变化图像-经典压轴题含答案
一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．下列四个图像的变化趋势，能正确描述对应操作的是( )A ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀盐酸反应B ．向一定量的氢氧化钠溶液中滴加pH ＝3的稀盐酸C ．向含有硫酸和硫酸铜的溶液中滴加氢氧化钠溶液D ．一氧化碳还原一定质量的氧化铜【答案】C【解析】【分析】【详解】A 、锌的活动性比铁强，反应速率快，反应时间短；相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，反应的关系式为2442Zn +H SO =ZnSO +H 652↑，2442Fe+H SO =FeSO +H 562↑，铁生成氢气的质量比锌多，故A 不正确；B 、向氢氧化钠溶液中不断滴加稀盐酸，碱性逐渐减弱，酸性逐渐增强，pH 值的变化是从大于7逐渐的增大到小于7，但不可能小于3，故B 不正确；C 、向硫酸和硫酸铜的溶液中滴加氢氧化钠溶液，先与硫酸反应，开始时不会生成沉淀，硫酸耗完再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，滴加一定量的氢氧化钠溶液后，再不断上升，最后形成一条水平直线，故C正确；D、一氧化碳与氧化铜反应生成铜和二氧化碳，固体的质量不断减少，但不可能为0，故D 不正确。
2020-2021全国中考化学pH的变化图像的综合中考真题分类汇总附详细答案
一、中考初中化学pH的变化图像1．下列图象能正确反映其对应操作中各量变化关系的是 ()A．将饱和石灰水敞口放置在空气中一段时间B．稀释等质量的30%的H2SO4溶液和10%的H2SO4溶液C．等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量D．向一定量的CuSO4溶液中加入足量的铁粉【答案】D【解析】【分析】【详解】A、饱和石灰水中的氢氧化钙会吸收空气中的二氧化碳生成碳酸钙沉淀和水，所以溶液的质量减少，图象不能正确反映其对应操作中各量变化关系，不符合题意；B、硫酸加水稀释仍显酸性，pH小于7，不会等于7，且10%的稀硫酸的pH要比30%的稀硫酸的pH大，图象不能正确反映其对应操作中各量变化关系，不符合题意；C、根据化学方程式Zn + H2SO4= ZnSO4+ H2↑，Fe + H2SO4= FeSO4+ H2↑可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量铁大于锌，图象不能正确反映其对应操作中各量变化关系，不符合题意；D、由化学方程式Fe+CuSO4＝Cu+FeSO4可知，每56份铁参与反应时，置换出64份质量的铜，所以溶液的质量减小，直至硫酸铜完全反应时不再改变，图象能正确反映其对应操作中各量变化关系，符合题意。
故选D 。
2．下列图像与对应的操作过程相符的是（ ）A ．①表示向一定的氯化钙溶液中通入二氧化碳至过量B ．②表示向pH=9的氨水中不断加水稀释C ．③表示将等质量的镁片和锌片分别加入足量且溶质的质量分数相同的稀硫酸中D ．④表示用两份溶液质量和溶质的质量分数均相等的过氧化氢溶液制取氧气【答案】C【解析】【分析】【详解】A 、氯化钙与二氧化碳不反应，不能形成沉淀，图像与对应的操作过程不符，不符合题意；B 、向pH=9的氨水中不断加水稀释，pH 会逐渐减少至无限接近于7，但是不会小于7，图像与对应的操作过程不符，不符合题意；C 、镁比锌活泼，故镁反应速率快，镁与稀硫酸反应：2442Mg+H SO MgSO +H =↑，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，锌的相对原子质量大于镁，故最后镁生成氢气的质量大，图像与对应的操作过程相符，符合题意；D 、用两份溶液质量和溶质的质量分数均相等的过氧化氢溶液制取氧气，二氧化锰是催化剂，加二氧化锰的反应速率快，但是最后生成氧气的质量相同，图像与对应的操作过程不符，不符合题意。
2020-2021中考化学pH的变化图像综合题含答案解析
一、中考初中化学pH 的变化图像1．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。
故选C 。
2．实验小组用传感器探究Ca （OH ）2溶液与稀盐酸反应过程中温度和pH 的变化，测定结果如下图所示。
下列说法不正确的是A．该反应是放热反应B．从30s到40s,溶液pH增大C．60s时，溶液中溶质为HCl和CaCl2D．在反应前后的溶液中没有结合的离子是Ca2+、Cl-【答案】C【解析】【分析】【详解】A、由图可知反应过程中温度升高，故该反应是放热反应，A正确。
B、由图可知从30s到40s,溶液pH增大，B正确。
C、由图可知60s时，溶液pH大于7，氢氧化钙过量，溶液中溶质为Ca(OH)2和CaCl2，故C错。
D、氢氧化钙溶液中有钙离子和氢氧根离子，稀盐酸中有氢离子和氯离子，混合后氢离子和氢氧根离子结合生成水，只有钙离子和氯离子，没有结合，D正确。
故选：C。
2020-2021中考化学——pH的变化图像的综合压轴题专题复习附详细答案
一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的铜粉B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸D．表示将等质量的大理石分别与等量且足量的稀盐酸反应【答案】C【解析】【分析】【详解】A、铜与稀硫酸不能反应，不能生成氢气，该选项对应关系不正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，氯化银沉淀不溶于盐酸，立即产生白色沉淀，该选项对应关系不正确；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，继续加入稀硫酸时pH小于7，该选项对应关系正确；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳质量相等，该选项对应关系不正确。
故选：C。
2．以下四个图像与对应操作描述不相符的是（）A ．图A 是水通直流电B ．图B 是加热分解高锰酸钾C ．图C 是向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸D ．图D 是t ℃时取溶质质量分数为w 的KNO 3饱和溶液20g ，升高温度至90℃【答案】A【解析】【分析】【详解】A 、在电解水实验中，通电一段时间后，生成氢气和氧气的体积比约为2:1，图像与对应操作描述不符，符合题意；B 、加热分解高锰酸钾，42422Δ2KMnO K MnO +MnO +O ↑，参加反应的高锰酸钾与生成氧气的质量比为：316:32，故31.6g 高锰酸钾生成氧气的质量为：3.2g ，故剩余固体的质量为：31.6g-3.2g=28.4g 。
图像与对应操作描述相符，不符合题意；C 、向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸，氢氧化钠显碱性，pH ＞7，随着反应的进行，氢氧化钠与稀盐酸反应生成氯化钠和水，pH 逐渐减小至小于7。
图像与对应操作描述相符，不符合题意；D 、t ℃时取溶质质量分数为w 的KNO 3饱和溶液20g ，升高温度至90℃，硝酸钾的溶解度随温度的升高而增加，升温后，溶解度增加，溶液变为不饱和溶液，溶质质量分数不变。
2020-2021中考化学压轴题专题复习—pH的变化图像的综合含答案
一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的铜粉B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸D．表示将等质量的大理石分别与等量且足量的稀盐酸反应【答案】C【解析】【分析】【详解】A、铜与稀硫酸不能反应，不能生成氢气，该选项对应关系不正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，氯化银沉淀不溶于盐酸，立即产生白色沉淀，该选项对应关系不正确；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，继续加入稀硫酸时pH小于7，该选项对应关系正确；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳质量相等，该选项对应关系不正确。
故选：C。
2．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2020-2021中考化学与pH的变化图像有关的压轴题含答案(1)
故选D。
4．下列图像能正确反应其对应关系的是()
A． 某温度下，向一定量接近饱和的硝酸钾溶液中不断加入过量的硝酸钾
【详解】
A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；
B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；
C、铁与稀盐酸反应： ，镁与稀盐酸反应： ，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；
【点睛】
该题为图象题，这样的题型往往每个选项考查不同的知识点，或化学反应或溶液组成等，多数考查物质（沉淀、气体）质量、质量分数的变化，在解题时对每个选项认真分析，找准考查的知识点，结合对应的知识迁移解答。
6．下列四个图象的变化趋势，能正确反映取对应操作的是（ ）
A． 足量的锌片和镁片分别与等质量、等溶质质量分数的稀盐酸反应
9．下列图像正确的是（ ）
A． 电解水
B． 将等质量的镁和铁分别投入到盛有足量同种稀硫酸的两个容器中
C． 用等体积、等溶质质量分数的过氧化氢溶液制取氧气
D． 服用胃舒平[主要质量分数的过氧化成分是Al（OH）3]治疗胃酸过多，胃液pH的变化
【答案】B
【解析】
【分析】
【详解】
A、电解水实验中产生氢气和氧气的质量之比为1：8，体积之比为2：1，故A错误；
C、将水通电一段时间，生成氢气与氧气的体积比为2：1，而不是质量比，不符合题意；
