测氡仪的作业指导书

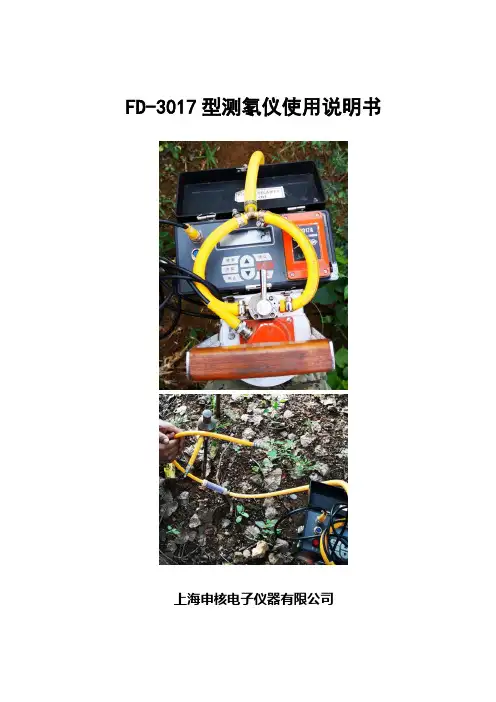

FD-3017测氡仪使用说明书
FD-3017型测氡仪使用说明书上海申核电子仪器有限公司目录一、用途及特点 (1)二、主要技术性能 (1)三、仪器工作原理 (2)四、阀值检查及仪器的标定方法 (3)五、野外操作方法 (8)六、操作台操作说明 (14)七、注意事项 (18)一、用途及特点FD-3017测氡仪是一种新型的瞬时测氡仪器，它利用静电收集拨衰变的第一代子体—RaA 作为测量对象，定量测定土壤或水中氡浓度，其特点是没有探测器污染问题，也不存在氡射气人为干扰影响，并且具有较高的灵敏度，操作简便，现场可获取结果等优点。
本仪器除了应用于放射性找矿的射气测量及水化找矿的水氡浓度测定外，还可应用于寻找地下水源、地震预报、放化测镭、环境保护及科研教学等部门的测氡工作。
二、主要技术性能FD-3017型测氡仪，主机采用微计算机控制，具有数据存储等功能。
测量方法及取样部分不变。
1.极限探测灵敏度：<370Bq/m 32.抽气泵密封性能：在700mm 泵柱时，漏气速率<20mmHg/min3.探测器：金硅面垒型半导体探测器，直径26mm ，面积531mm 24.探测效率：%402≥πη(用u P 239α源活性区直径≤26mm)5.本底：≤4脉冲/h6.计数容量：1～999997.仪器显示：脉冲数、高压指示标记(高压启动后，显示倒计时，结束后显示15s 取片时间)、测量指标标记、低电压欠压指示标记、日期、时间8.高压及测量定时：分为0、0.5、1、2、3、4、5、6、10、15、25、30min 档。
其中0min 档为手动测量，即高压或测量将一直持续到手动停止为止。
9.数据储存：≥300个10.具有预置系数和掉电保护功能11.打印内容：脉冲数、Bq/m 3、日期、时间12.仪器报警：高压时间和测量时间报警13.仪器能在温度-10℃～+40℃环境下及温度+40℃相对湿度95%的气候条件下正常工作，与常温常湿条件相比，读数误差≤±10%14.供电：三节1号电池，功耗≤400mw(包括高压)15.仪器尺寸和重量：操作台：体积210⨯97⨯156mm 3，重量2.3kg抽气泵：长540mm ，直径103mm ，重量3.3kg 。
fd216环境氡测量仪使用说明书
fd216环境氡测量仪使用说明书一、产品简介fd216环境氡测量仪是一款用于检测室内和室外环境中氡气浓度的仪器。
它采用先进的气相α探测技术，具有高灵敏度和准确性，可用于家庭、办公室、学校、医院等场所的氡气监测。
二、产品特点1. 高灵敏度：fd216环境氡测量仪能够有效检测极低浓度的氡气，保证测量结果的准确性。
2. 易于操作：仪器具有简单的操作界面，用户只需按照提示进行操作，即可完成测量过程。
3. 实时显示：测量结果将实时显示在仪器屏幕上，方便用户随时监测氡气浓度变化。
4. 数据记录：仪器内置存储功能，可记录多次测量结果，并支持导出数据到电脑进行进一步分析。
5. 轻便携带：fd216环境氡测量仪体积小巧，重量轻，便于携带，可随时进行室内和室外的氡气浓度监测。
三、使用步骤1. 打开仪器电源：按下电源键，仪器将开始自检，自检完成后进入待机状态。
2. 设置测量参数：通过菜单界面设置测量单位、测量时间间隔等参数。
3. 放置仪器：将仪器放置在要测量的位置上，保证仪器与空气充分接触。
4. 开始测量：按下开始键，仪器开始测量氡气浓度。
测量过程中仪器会发出声音提示，并实时显示测量结果。
5. 结束测量：按下停止键，仪器停止测量，并显示最终测量结果。
6. 数据保存：测量结果将自动保存在仪器内存中，可以通过导出数据功能将结果导出到电脑。
四、使用注意事项1. 请勿将仪器暴露在高温、潮湿、尘埃等恶劣环境中，以免影响仪器性能。
2. 使用前请确保仪器电量充足，以免因电量不足导致测量结果不准确。
3. 在测量过程中，请确保仪器与空气充分接触，避免遮挡仪器传感器。
4. 测量完成后，请及时清洁仪器，以保持仪器的灵敏度和准确性。
5. 请勿随意拆卸或更换仪器零部件，以免影响仪器性能和测量结果的准确性。
6. 请勿将仪器接触到有害化学物质或放射性物质，以免对仪器和人身安全造成损害。
五、维护保养1. 定期校准：建议每年对仪器进行一次校准，以保证测量结果的准确性。
LCHX-QWI-HJ-1002 室内环境检测作业指导书(氡)-20200801(FD216)
1适用范围
适用于民用建筑工程室内空气中氡浓度的检测。
2检测依据
GB 50325-2020 民用建筑工程室内环境污染控制标准
3仪器设备
3.1 FD216环境氡测量仪：检定（校准）周期内。
3.2 设备原理：该仪器以闪烁室法为基础，用气泵将含氡的气体吸入闪烁室，氡及其子体发射的α粒子使闪烁室内的 ZnS(Ag)涂层发光，光电倍增管再把这种光讯号变成电脉冲。
由单片机构成的控制及测量电路，把探测器输出的电脉冲整形，进行定时计数。
单位时间内的脉冲数与氡浓度成正比，从而确定空气中氡的浓度。
3.3 设备性能：测量结果不确定度不大于25％（k=2），检测下限不大于10Bq/m3。
4 检测程序
4.1 采样技术依据《室内环境检测空气采样实施细则》执行。
4.2检测时首先正确安装设备配件，然后开机自检，预热30min，检查参数设置（充气时间10min，测量时间20min，排气时间1min），待仪器稳定后，移至检测点水平摆放，按“空气氡”键进行测量。
4.3检测结束后，记录仪器响应值，单位为Bq/m3。
4.4 结果计算
4.4.1将各检测点的仪器响应值除以该测氡仪的检定（校准）证书提供的体积活度响应所得的商，作为该检测点的最终测定结果，保留整数。
4.4.2 当一个检测区域内有2个及以上检测点时，应取各检测点检测结果的平均值作为该区域的检测值。
5 质量保证
5.1 一般情况下，建筑物的低层应增加抽检数量，向上可以减少。
Ⅰ类建筑无架空层或地下车库结构时，一、二层房间抽检比例不宜低于总抽检房间数的40%。
环境中的氡浓度水平测定作业指导书(2)剖析
环境中的氡浓度/水平测定一.目的:对环境中的空气氡浓度、水中氡浓度及土壤中的氡浓度进行测定，得出氡浓度值，检定其氡浓度值是否超过国家相关标准。
二.适用范围:RTM-1688-2连续测氡仪是德国SARAD公司的系列产品，是一款通用型氡/钍射气及子体测量仪，可进行所有氡测量相关项目，搭配附件可进行土壤氡及水氡的测量。
三.依据标准:GB 18871-2002 电离辐射防护与辐射源安全基本标准GBT 13163.1-2009 辐射防护仪器氡及氡子体测量仪第1部分：一般原则GBT 13163.2-2005 辐射防护用氡及氡子体测量仪第2部分：氡测量仪的特殊要求HJT 61-2001 辐射环境监测技术规范GBZ 116-2002 地下建筑氡及其子体控制标准四.原理与方法仪器使用Rn-222的短寿命子体测量氡浓度；氡气在高压腔室内衰变，衰变后，由于α粒子对一些轨道电子的散射，Po-218粒子在一段时间内带正电，这些带电粒子被半导体探测器表面收集，收集到的Po-218的离子数目正比于腔室内氡浓度。
Po-218的半衰期为3.05分钟，探测器将记录下其50%（粒子在探测器表面衰变）的衰变粒子，氡的衰变速度与探测器记录的Po-218粒子数目之间平衡时间为5个半衰期，也就是15分钟，这个时间段定义了最小测氡响应时间。
RTM1688-2有两种计算氡浓度的方式，慢速（slow）模式包含Po-218和Po-214的衰变，而另一种方式快速（fast）模式仅仅使用Po-218的信号。
快速模式的优点是可以对氡浓度的变化作出快速反应，而慢速模式的灵敏度则比快速模式高出一倍；更高的灵敏度具有更小的统计误差，统计误差仅仅与计数有关。
当测量现场存在Th（Rn-220）时，我们使用其直接子体Po-216来计算Th浓度，Po-216的半衰期不足1秒，因此探头上收集的放射性与空气之间的平衡能瞬间到达。
Po-216的子体Pb-212（beta）和Pb-212/Bi-212（Alpha）的半衰期都太长，不适合用来进行钍的测量，钍衰变链中的核素也会被Alpha能谱仪分别测量。
测氡仪的作业指导书
WORK INSTRUCTION 标题: 室内空气中氡项目测定的作业指导书文件编号:修订记录1. 室内空气中氡的测量作业指导书一、测氡仪开箱包装含有监测仪及钥匙、电源适配器，用户手册和3.5英寸软盘2 测量方法二、测氡仪安装1、在要监测氡气的空间中选好位置放置氡监测仪。
它不一定要水平放置。
2、把电源适配器插入监测仪的输入插孔（Fig2）。
3、然后把电源适配器插进220VAC，60Hz的交流电源。
绿色LED灯亮。
避免使用有开关控制的交流电源。
4、黄色LED闪烁两次，接着单独闪烁一次。
这表示监测仪已完成所有内部诊断并且功能完好。
5、插进钥匙并转到ENABLE位置上来激活顶面板控制功能（Top Panel Controls）。
6、按下AVG按钮，若存储器已清除，在显示区出现三位小数点。
如存储未消除，按下AVG按钮就显示出长期平均氡浓度值。
三、清除存储器1、同时按下AVG按钮和CLEAR按钮并保持，直到黄色LED灯亮，然后放开按钮，黄色LED灯开始闪烁。
注意：清除存储器要在开始新测量之前，如果你忘记清除存储器，平均值是错误的，因为上次测量存储的测量数值将和新测量值一起平均。
2、在黄色LED灯闪烁时，按下CLEAR按钮并保持，首先LED灯熄灭，然后LED灯亮（不闪烁）。
3、当LED灯持续亮时，放开CLEAR按钮。
4、黄色LED灯和3位数字显示LED闪烁一次，接着黄色LED灯单独闪烁一次，表示监测仪已清除。
四、进行监测1、如需要，打开备用电池，一节新电池可提供大约20小时工作电量。
2、使Top Panel钥匙开关放在DISABLE位置上并拿掉钥匙。
注意：除紧接清除命令后的15秒钟时间，干扰传感器总是处于激活状态。
为避免在第一次读数（第一个周期）上有干扰记号，你要保证不移动和误动监测仪。
比1027更早的产品，有TILT和LEVEL指示器，它们在紧接清除命令后的15秒钟期间被点亮。
较早的TILT传感器被DISTURBANCE传感器取代，DISTURBANCE传感器对移动更灵敏。
室内环境检测氡的测定作业指导书
室内环境检测氡的测定作业指导书
1.1、应用标准
GB 50325—2001《民用建筑工程室内环境污染控制规范》1.2、检测方法
FD216型环境测氡仪自动测定
1.3、测量步骤
1.3.1仪器放在采样点处，打开仪器电源开关，预热15分钟；
1.3.2按“时间”键，检查日期（年、月、日、时、分）；1.3.3按“本底”键，根据显示屏的提示，检查仪器的“本底”和仪器“系数”；
1.3.4按“预置”键，测量空气氡时应做如下置入：
“测量点号”置入：00
“充气时间”置入：10分钟
“测量时间”置入：20分钟
“排气时间”置入：1分钟
1.3.5按“点测”或“连测”键进行测量；
1.3.6测量结束后，若现场打印数据，则按“打印”键，再按
“确认”键即可完成打印；
1.3.7在测量过程中，若出现低电压报警，屏幕显示“低电压，请充电”时需立即停止测量，并尽快用交流220v进行充电。
注：如两个测量点间间隔时间超过4小时（仪器关机时间），则再开机测量时应把点号再置为“00”，再进行测量。
活性碳吸附测氡仪使用手册
活性炭吸附测氡仪使用手册一、方法的基本原理活性炭盒法是被动式采样，能测量出采样期间内的的平均氡浓度。
活性炭对氡气具有良好的吸附性能及稳定的化学性能，吸附的氡衰变产生的短寿命子体放出γ射线，用低本底多道γ能谱仪测定它的几个特征峰或积分γ谱段的计数率，经本底修正，根据氡室标定曲线对不同采样时间测得的γ净计数率进行湿度修正和氡的衰变时间修正，可得到被测的氡浓度。
由于采样时间一般取48小时（至少24小时），这样能够避免昼夜氡浓度变化的影响，测得的是被测室内48小时的平均氡浓度。
本方法比瞬时测量法测得的氡浓度值更具代表性。
在标准氡室内进行了不同吸附时间（12、24、48和72小时）、不同空气湿度的氡吸附试验。
12、24、48小时各有3个实验点，72小时只有1个实验点，每个试验点有3个活性炭盒平行数据的平均值。
分别用12、24、48小时的试验数据对吸水量作图，得出如下3个图表：图一、12小时吸水量对氡吸附的影响图二、24小时吸水量对氡吸附的影响图三、48小时吸水量对氡吸附的影响由以上的3个图表可以得出不同吸附时间(12、24和48小时)推出的0吸水量时的氡吸附响应系数a0和归一化的水分影响因子C1, C2和C3。
用水分影响因子C1, C2和C3对吸附时间作图：图四、归一化的水分影响因子随时间的变化归一化的水分影响因子随时间的对数成线性变化：K w= K1*log(T) – K0 （1）氡吸附响应系数a0对时间作图，得出：图五、氡吸附响应系数a0与时间的关系变换座标后曲线为：图六、氡吸附响应系数a0与时间的关系综合以上数据可以得出如下计算公式：Cpm/CRn=K Rn*T1b*(1+K w*W)*e-λT2（2）式中：Cpm为活性炭的净计数率(cpm)C Rn空气中的氡浓度（Bq/M3）K Rn为活性炭的氡吸附系数T1为吸附时间（小时）b为氡的累积指数T2为衰变时间（小时）λ为氡的衰变常数（7.55x10-3h-1）。
RAD-7电子测氡仪操作指南说明书
RAD-7电子测氡仪操作指南Nano电子商城联系人：Mark Zhu电话：400-660-9565手机：138****6563传真：021-5206-1832企业QQ：400-660-9565E-mail:*******************网址：上海市天目西路547号恒基不夜城1号楼2203室简介RAD7 是具有非常多功能的仪器，是综合氡气测试系统的基础仪器，可以在不同的模式下操作和用于不同的目的。
本手册采用进阶方法，即开始是简单的逐步的描述怎样得到a)实时监测和b)吸气实验的读数。
接着是更详细地介绍仪器的各种特征和如何使用仪器。
手册的其余章节包括一系列主题，其顺序可能有点随意性。
我们建议你应尽可能读完整本手册，以彻底弄懂整个操作程序。
虽然，在你的一天使用RAD7 时就能够很好的测量出所需数据，但是要掌握氡气和钍气的细微变化、理解仪器的全部功能可能还需要好几年的时间。
手册尽量为你编写得容易读懂，包括有目录，交叉参考，并有综合索引。
请告知该手册编写的质量如何，是否还有一些主题没有包含在内，我们会及时更新。
请注意！RAD7 是一个很结实的、耐久的仪器。
有些已经买了七年或更久的仪器现在仍然每天使用着。
同时，它也是复杂的、精密的电子设备，因此要很小心使用。
请不要让水、其它液体或者灰尘进入机器。
如果在可能会溅水、损坏或雨淋的地方使用，请做好保护措施。
最后，有一个安全特性有时可能会被没有经验的但却是有权使用的人疏忽设置的，这就是键盘锁住。
如果键盘停止工作，您所看到的只是显示―DURRIDGE RAD7‖，请这样做：一直按住[回车]键和两个箭头键，直到您听到了嘟嘟声，然后松开三个键并立即按住[菜单]键。
之后您会看到显示[测试]命令。
如果声调设置为―OFF‖，您就听不到嘟嘟声，因此在按下三个键三到四秒才松开，再按[菜单]键。
如果还没能成功开锁，请试试按住的时间长一点或是短一点。
第一章1．开始工作：您与RAD7的第一天1.1开箱首先您应该明确您已经有了您应该有的一切东西。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WORK INSTRUCTION 标题: 室内空气中氡项目测定的作业指导书文件编号:
修订记录
1. 室内空气中氡的测量作业指导书
一、测氡仪开箱
包装含有监测仪及钥匙、电源适配器，用户手册和3.5英寸软盘2 测量方法
二、测氡仪安装
1、在要监测氡气的空间中选好位置放置氡监测仪。
它不一定要水平放置。
2、把电源适配器插入监测仪的输入插孔（Fig2）。
3、然后把电源适配器插进220VAC，60Hz的交流电源。
绿色LED灯亮。
避免使用有开关控制的交流电源。
4、黄色LED闪烁两次，接着单独闪烁一次。
这表示监测仪已完成所有内部诊断并且功能完好。
5、插进钥匙并转到ENABLE位置上来激活顶面板控制功能（Top Panel Controls）。
6、按下AVG按钮，若存储器已清除，在显示区出现三位小数点。
如存储未消除，按下AVG按钮就显示出长期平均氡浓度值。
三、清除存储器
1、同时按下AVG按钮和CLEAR按钮并保持，直到黄色LED灯亮，然后放开按钮，黄色LED灯开始闪烁。
注意：清除存储器要在开始新测量之前，如果你忘记清除存储器，平均值是错误的，因为上次测量存储的测量数值将和新测量值一起平均。
2、在黄色LED灯闪烁时，按下CLEAR按钮并保持，首先LED灯熄灭，然后LED灯亮（不闪烁）。
3、当LED灯持续亮时，放开CLEAR按钮。
4、黄色LED灯和3位数字显示LED闪烁一次，接着黄色LED灯单独闪烁一次，表示监测仪已清除。
四、进行监测
1、如需要，打开备用电池，一节新电池可提供大约20小时工作电量。
2、使Top Panel钥匙开关放在DISABLE位置上并拿掉钥匙。
注意：除紧接清除命令后的15秒钟时间，干扰传感器总是处于激活状态。
为避免在第一次读数（第一个周期）上有干扰记号，你要保证不移动和误动监测仪。
比1027更早的产品，有TILT和LEVEL指示器，它们在紧接清除命令后的15秒钟期间被点亮。
较早的TILT传感器被DISTURBANCE传感器取代，DISTURBANCE传感器对移动更灵敏。
为了检验这个功能，清除1027存储器后进行几小时测量，在测量期间，试着抬起和滑动监测仪。
打印结果，在干扰发生的周期内将出现“T”的记号。
3、在监测过程结束时，插进钥匙将Top Panel（顶面板）开关转到ENABLE位置。
五、显示结果
1、按下AVG按钮，显示整个（全部）监测周期内的平均氡浓度（单位pCi/l）
2、按下CUR按钮，显示当前12小时的氡浓度。
注意：AVG和CUR显示值是在整个测量过程中连续更新的，甚至当测量周期超过最大90个间隔周期存储也是如此。
在下次存储器清除前，存满90个间隔周期后，间隔周期存储停止更新。
六、打印报告
在附件打印机上打印出报告，见“Print Repot”一节；解释报告，见“Typical Printer Report”一节。
六、下载报告
要在计算机上显示和打印报告，请看“Data Transfer to a Personal Computer”一节。
七、关机
1、从交流电源插座上拨下电源适配器。
注意：关掉备用电池！如果备用电池开着，监测仪会继续工作。
2、关掉备用电池以避免对已结束的监测产生干扰和防止电池的消耗。
八、延迟报告和显示
你可以以后在别的地方显示、打印或下载监测结果，尽管有如下不同：
1、当你关掉所有电源，最后一个间隔周期测量值，以及CUR值从临时存储器中丢失。
2、如果电源开着（包括电池电源），监测仪将继续工作，继续测量所提供的测量值参加结果的平均。
如果你读取一个AVG读数，断掉电源，然后稍后恢复电源，并读取第二个读数；第二个AVG读数可能与第一个稍有不同。
这是因为第一个AVG读数包含不足一小时的间隔周期测量值，这个值存在临时存储器内，并在切断电源时丢失。
而第二个AVG值是利用非易失存储器中完整间隔周期来计算的。
九、打印检测数据
打印机上有两个按键，SEL键选择联机/脱机，LF键是走纸控制。
接通电源后，打印机即处于联机状态（SEL灯亮），按下SEL键选择脱机（SEL灯灭）,才能操作LF键。
先将打印机的信号线连接到测氡仪的打印口，再分别接通测氡仪和打印机的电源。
同时按下测氡仪的AVG 和CUR键，等待黄灯亮后，放开按键，黄灯闪烁；按下PRINT（打印）键后，黄灯亮，然后放开按键，黄灯灭；测氡仪将检测数据送到打印机打印。
十、打印报告
1、连结并给打印机和氡监测仪供电。
2、同时按下AVG按钮和CLEAR按钮并保持，直到黄色LED灯亮，然后放开按钮，黄色LED灯开始闪烁。
3、当黄色LED灯闪烁时，按下并保持PRINT按钮一直到黄色LED灯持续亮，不闪烁。
4、放开PRINT按钮。
5、打印机开始打印输出报告。
6、当黄色LED灯闪烁一次，信息传输完成。
十一、典型的打印报告
1、由监测专业人员写进的信息
2、“T”（干扰）表示在这个间隔周期内发生过移动，监测仪可能被干扰。
3、“P”（电源）表示在这个间隔周期内发生过断电，监测仪可能被干扰。
4、列表数据，按顺序打印的每一个测量间隔周期的平均氡浓度。
最多能读到90个1小时测量间隔周期。
5、最后一次清除存储器后的长期平均氡浓度。
6、扣除头4小时的测量数据后的长期平均氡浓度。
7、数据直方图，每个浓度值的作图表示（和列表打印输出的顺序相同）刻度是自动调节以便能看到最大值（pCi/l）
十二、连结
1、使用这个数据端口，需要一根带公母接头的标准“9 pin D”（9针）电缆，它可以从当地计算机商店买到。
2、电缆的一端连接1027的数据端口，另一端连接PC机的Com2或任何未使用的RS－232串口，串口一般定义为Com1或Com2。
3、如果你的PC机只有一个25针接头，就需要一个9针到25针的适配器或一种别的电缆，可从当地计算机商店买到。
4、1027型氡监测仪带有一张3.5英寸软盘，它包含一个叫SETUP.EXE的程序。
执行该文件可在使用微软视窗操作系统的任何计算机上安装1027的应用软件。
5、该应用软件具有如下功能：
•a、用计算机的打印机打印报告。
•b、给报告填上题头、页尾、日期和系列号。
•c、注释和编辑报告。
•d、以文本方式存储报告。
•e、存储的报告能输入大表格。
十三、系统要求
此应用软件能在任何一台装有微软Windows 95，98，ME，NT 4.0或Windows 2000操作系统的PC机上运行。
需1MB硬盘、32MB内存。
十四、安装软件
1、将程序盘插入计算机。
2、点击屏幕下方的开始，并选Run（运行），出现运行对话框。
3、用Browse button（游览按钮）在软盘上找到SETUP.EXE文件。
4、加亮SETUP.EXE文件，点击“open”，在运行对话框出现SETUP.EXE文件（Fig 8）。
5、点击OK，出现Welcome screen（Fig 9）。
6、点击Next button，并按屏幕引导操作。
7、当安装完成时，点击Finish button，安装屏幕关闭。
在Windows 95或更高版本的操作系统，会在桌面出现Radon 1027的图标。
十五、质量控制。
