自激振荡的判别条件在电子线路中,判断电路能否产生自激振荡一直以来都是一个令学生感到困惑的问题,同学们对一个电路进行分析时往往感到无从下手。
笔者根据多年的教学经验,总结出一个比较简单的判别方法,具体内容如下:通常,我们判别电路能否产生自激振荡可以从两个方面人手:一个是相位平衡条件,另一个是振幅平衡条件,这两个条件中有任何一个不满足,电路就不能产生自激振荡。
一般条件下,我们在分析电路时,两个判别条件中首先看振幅平衡条件,它是指放大器的反馈信号必须有一定的幅度。
这个条件中包含两层意思,一是必须有反馈信号,二是反馈信号必须有一定的幅度。
这样我们在分析电路是否满足振幅条件时就可以从两个方面考虑:(1)是否存在反馈信号;(2)三极管能否起到正常的放大作用。
下面通过举例来说明:在图1所示电路中,考虑交流通路时,反馈信号被发射极电容Ce短路,反馈信号消失,不满足振幅条件,不能产生自激振荡。
在图2、图3昕示电路中,考虑直流通路,电感线圈视为导线。
在图2中线圈将集电极、发射极短路,图3中线圈将集电极、基极短路,所以这两个电路中三极管均不能正常工作,从而不满足振幅条件,电路也不能产生自激振荡。
如果通过分析,知道电路满足振幅条件,那么第二步我们再来看相位平衡条件,它是指放大器的反馈信号与输入信号必须同相位。
换句话说,就是电路中的反馈回路必须是正反馈。
关于正负反馈的判别我们可以用“瞬时极性法”来进行。
这里我们也通过一个电路来说明。
在图4中,先假设输入信号电压对地瞬时极性为正,然后根据该瞬间晶体管的集电极、基极、发射极相对应的信号极性可看出,反馈到基极的信号极性为负,它起着削弱输入信号的作用,可知是负反馈,则不满足相位条件,所以电路不能产生自激振荡。
由上可知,一个能够产生自激振荡的电路,必然是既有正反馈又能正常放大的电路。
也就是说,这个电路必须同时满足振幅条件和相位条件才能产生自激振荡,两个条件缺一不可。
微信0。
自激振荡的条件

自激振荡的条件自激振荡是指在没有外部刺激的情况下,系统出现自发的振荡现象。
在物理学、工程学、生物学等领域都有自激振荡的研究。
本文将以自激振荡的条件为标题,探讨自激振荡的原理、条件和应用。
一、自激振荡的原理自激振荡是由于系统内部的正反馈机制而产生的。
正反馈是指系统的输出会增强自身的输入,从而加强系统内部的振荡。
当系统中的正反馈机制达到一定条件时,就会出现自激振荡的现象。
1. 正反馈回路:自激振荡必须存在正反馈回路,即系统的输出会增强自身的输入。
在这个回路中,输出信号会被放大并反馈到系统的输入端,从而引起振荡。
2. 阻尼系数小于临界值:在自激振荡的条件下,阻尼系数必须小于临界值。
阻尼系数是指系统的阻尼程度,当阻尼系数小于临界值时,系统才能产生持续的振荡。
3. 能量输入:自激振荡需要有能量输入,以维持系统的振荡。
能量输入可以来自外部环境或系统内部的能量转化。
三、自激振荡的应用1. 电子学领域:自激振荡在电子学中有广泛的应用,如放大器、振荡器和锁相环等。
其中,振荡器是一种常见的自激振荡设备,用于产生稳定的电信号。
2. 生物学领域:自激振荡在生物钟的研究中具有重要意义。
生物钟是一种生物体内部具有自激振荡机制的生物节律系统,能够调节生物体的行为和代谢。
3. 机械工程领域:自激振荡在机械工程中也有应用,如自激振荡阀门。
自激振荡阀门利用流体的自激振荡现象,实现流体的稳定控制。
四、自激振荡的研究和发展自激振荡的研究始于20世纪初,随着科学技术的不断进步,对自激振荡的研究也越来越深入。
目前,自激振荡已经在多个领域得到应用,并取得了一系列的研究成果。
自激振荡的研究不仅有助于我们对振荡现象的理解,还为技术创新和应用提供了新的思路。
通过研究自激振荡的机制和条件,可以设计和优化更加稳定和高效的振荡装置,推动科学技术的发展。
总结:自激振荡是由于系统内部的正反馈机制而产生的自发振荡现象。
它需要满足正反馈回路、阻尼系数小于临界值和能量输入等条件。
自激振荡产生的条件

自激振荡产生的条件
自激振荡的发生需要满足以下三个条件:
第一,必须有反馈回路,反馈回路指的是一种机制,即输出对输入反馈回到输入端,反馈回路使系统保持一定的稳定性并且能够实现自动调节输出。
第二,必须有系统超过分界点临界点的能力,若系统处于安定状态,则会受一个临界点的约束,该点会阻止系统变化,当系统达到分界点时,系统发生改变而超过分界点,而此时系统开始处于不稳定的状态,从而自激振荡开始来发生。
然后根据反馈回路,可以使系统自己实现平衡。
第三,必须存在一定的介质耗散,这个介质耗散的作用是把系统处于不安定状态的能量耗散掉,如果系统处于不安定状态,但是没有介质耗散,就会造成信号在多次经过反馈回路后,信号将会放大,这样可能会使信号发生失真,从而导致信号无法被准确的传输,而介质耗散将减弱信号,并有助于信号的传输和处理。
总之,自激振荡需要较强的条件,综上自激振荡的形成要求有反馈回路、能够超过分界点、有一定介质耗散,在实际应用中,若满足以上三个条件则有可能产生自激振荡,反之则不会产生自激振荡,从而达到预期的效果并稳定系统运行状态。
关于自激振荡的判别

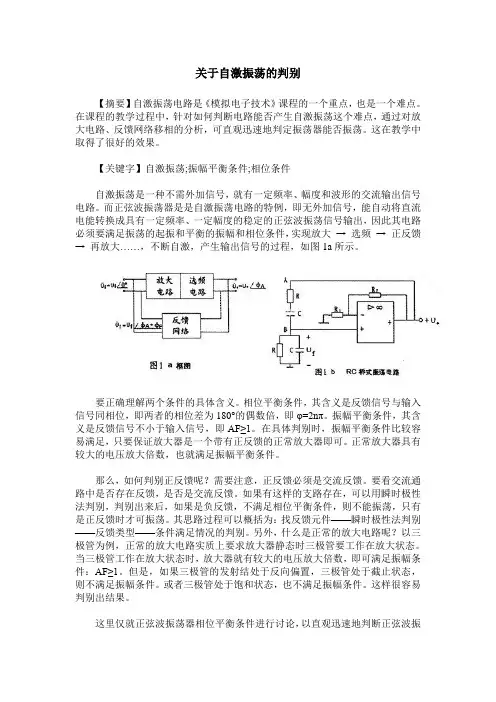

关于自激振荡的判别【摘要】自激振荡电路是《模拟电子技术》课程的一个重点,也是一个难点。
