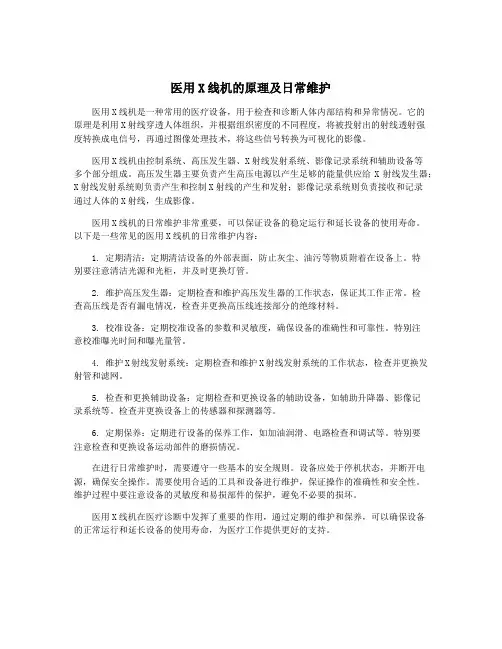

医用X线机的原理及日常维护
医用X线机的原理及日常维护医用X线机是一种常用的医疗设备，用于检查和诊断人体内部结构和异常情况。
它的原理是利用X射线穿透人体组织，并根据组织密度的不同程度，将被投射出的射线透射强度转换成电信号，再通过图像处理技术，将这些信号转换为可视化的影像。
医用X线机由控制系统、高压发生器、X射线发射系统、影像记录系统和辅助设备等多个部分组成。
高压发生器主要负责产生高压电源以产生足够的能量供应给X射线发生器；X射线发射系统则负责产生和控制X射线的产生和发射；影像记录系统则负责接收和记录通过人体的X射线，生成影像。
医用X线机的日常维护非常重要，可以保证设备的稳定运行和延长设备的使用寿命。
以下是一些常见的医用X线机的日常维护内容：1. 定期清洁：定期清洁设备的外部表面，防止灰尘、油污等物质附着在设备上。
特别要注意清洁光源和光柜，并及时更换灯管。
2. 维护高压发生器：定期检查和维护高压发生器的工作状态，保证其工作正常。
检查高压线是否有漏电情况，检查并更换高压线连接部分的绝缘材料。
3. 校准设备：定期校准设备的参数和灵敏度，确保设备的准确性和可靠性。
特别注意校准曝光时间和曝光量管。
4. 维护X射线发射系统：定期检查和维护X射线发射系统的工作状态，检查并更换发射管和滤网。
5. 检查和更换辅助设备：定期检查和更换设备的辅助设备，如辅助升降器、影像记录系统等。
检查并更换设备上的传感器和探测器等。
6. 定期保养：定期进行设备的保养工作，如加油润滑、电路检查和调试等。
特别要注意检查和更换设备运动部件的磨损情况。
在进行日常维护时，需要遵守一些基本的安全规则。
设备应处于停机状态，并断开电源，确保安全操作。
需要使用合适的工具和设备进行维护，保证操作的准确性和安全性。
维护过程中要注意设备的灵敏度和易损部件的保护，避免不必要的损坏。
医用X线机在医疗诊断中发挥了重要的作用，通过定期的维护和保养，可以确保设备的正常运行和延长设备的使用寿命，为医疗工作提供更好的支持。
医用X线机的原理及日常维护
医用X线机的原理及日常维护【摘要】医用X线机在医疗领域扮演着重要的角色，广泛应用于影像诊断、放射治疗等方面。
本文从医用X线机的工作原理入手，详细介绍了其组成部分、操作流程以及日常维护要点。
针对医用X线机常见的故障，提供了相应的排除方法，并指出了安全注意事项。
结尾强调了正确使用和维护医用X线机对医院工作的重要性，以及对设备寿命和工作效率的影响。
通过本文的介绍，读者能够更加深入理解医用X线机的重要性，掌握正确的维护方法，确保医用X线机的正常运行，为医疗工作提供更好的支持。
【关键词】医用X线机、原理、日常维护、组成部分、操作流程、维护要点、故障排除、安全注意事项、医疗领域、设备寿命、工作效率、正确使用、医院工作。
1. 引言1.1 医用X线机的重要性医用X线机是医疗领域中不可或缺的重要设备，它具有非常重要的作用和价值。
医用X线机可以帮助医生进行诊断和治疗。
通过X射线的影像，医生可以清晰地观察到患者体内的异常情况，从而准确判断病情并制定合理的治疗方案。
医用X线机在手术前后的应用也至关重要。
在手术前，医生可以通过X射线对患者进行详细的检查，确保手术的顺利进行；而在手术后，X射线图像可以帮助医生确认手术效果及患者的康复情况。
医用X线机还可用于疾病筛查和预防工作，起到了早期诊断和预防疾病的重要作用。
医用X线机的重要性不可忽视，它是医疗工作中不可或缺的重要工具，对于病患的治疗和康复具有至关重要的意义。
1.2 医用X线机的应用范围医用X线机作为医疗领域中不可或缺的设备，广泛应用于临床诊断、治疗和研究等各个方面。
其应用范围涵盖了几乎所有医学专业，包括放射科、影像科、外科、内科、妇产科、骨科等多个领域。
在放射科和影像科中，医用X线机常用于X线透视、X线摄影、CT 扫描等检查，能够帮助医生快速准确地诊断出病变和损伤。
在外科和骨科手术中，医用X线机可以用于手术辅助、定位和术中检查，提高手术精准度和安全性。
在妇产科中，医用X线机可用于胎儿筛查、产前检查和产后评估。
医用X线机的原理及日常维护
医用X线机的原理及日常维护医用X线机是医疗机构常用的一种诊断设备，它使用X射线来产生影像，以检查人体骨骼和内部组织的情况。
下面将介绍医用X线机的工作原理以及日常维护。
医用X线机的工作原理是利用高压电源提供高电压来产生X射线。
1. 射线发生器：医用X线机的射线发生器由高频发生器和高压发生器组成。
高频发生器将交流电转换成高频交流电，以提供较高的电压和电流。
高压发生器将高频交流电转换为高电压直流电，以提供产生X射线所需的电压。
2. 高压部分：高压部分由高压发生器、整流器和滤波器组成。
高压发生器将高频交流电转换为数十千伏甚至百千伏的高电压直流电，然后经过整流器和滤波器处理，使电压稳定并减少噪音。
3. 阳极部分：高电压通过线圈作用在X射线管的阳极上，使阳极产生高速电子流，与X射线管的阴极相碰撞产生X射线。
4. 操作控制部分：医用X线机的操作控制部分包括控制面板和操作软件，医生通过控制面板来调节X射线的功率、时间和位置等。
5. 探测器：探测器用于接收和转换经过人体组织的X射线，通过数字化处理后，形成图像。
1. 定期检查：定期请专业人员对X射线机进行检查和维修，确保设备的各项功能正常，电源线和连接线无损坏。
2. 清洁和消毒：定期对医用X线机进行清洁和消毒。
清洁时应使用柔软的干布，避免使用带有腐蚀性物质的清洁剂。
可以使用消毒酒精或其他医用消毒剂进行消毒。
3. 散热检查：定期清理医用X线机周围的散热器，确保散热器的通风良好，避免设备过热。
4. 定期更换零部件：医用X线机的零部件会随着时间的推移而磨损或老化，如阴极、阳极和滤波器等，需要定期更换。
5. 电源检查：定期对医用X线机的电源进行检查，确保电压和电流稳定，避免电源问题对设备产生损害。
6. 保持通风：医用X线机在工作时会产生一定的热量，应保持设备周围的通风良好，防止设备过热。
7. 定期校验：定期请专业人员对医用X线机进行校验，确保设备的性能和精度符合相关标准和要求。
医用X线机的原理及日常维护
医用X线机的原理及日常维护医用X线机是医院常用的医疗器械，用于对人体进行X射线拍摄，以便医生进行诊断和治疗。
它的原理是利用X射线透过人体后被不同组织吸收的程度的差异来产生影像，从而获取身体内部的结构和病变信息。
对于X射线机的日常维护，是确保X射线机能够正常工作的重要环节。
X线机的原理是通过X射线管产生高能X射线束，通过人体后被不同组织吸收的不同程度形成影像。
X射线机的主要部件包括X射线管、高压发生器、滤网和影像采集装置等。
X 射线管是X射线机的核心部件，通过高压电源产生足够大的电压加速电子，从而形成高能X射线束。
高压发生器提供X射线管所需的高压，滤网用于滤除X射线中的低能成分，从而减少对人体的伤害，影像采集装置用于对X射线透过人体后的影像进行采集和记录。
这些部件的协同工作形成X射线机的工作原理。
对于X线机的日常维护，主要包括以下几个方面：首先是定期检查和维护X射线机的各个部件。
定期对X射线管、高压发生器、滤网和影像采集装置等进行检查，确保各个部件的正常工作。
特别是X射线管的高压电源和冷却系统需要定期检查和维护，以确保X射线机的正常工作。
还需要检查X射线机的机械部件和电子部件是否有异常现象，及时进行维修和更换。
其次是定期清洁X射线机的外部和内部。
尤其是X射线机的控制面板和触摸屏等操作部件需要定期清洁，以确保操作的准确性。
X射线机的内部也需要定期清洁，排除灰尘和异物，以保证X射线机的正常使用。
再次是定期对X线机进行辐射剂量的校准和验证。
X射线机的辐射剂量是限制X射线对人体伤害的重要参数，必须确保X射线机的辐射剂量符合标准要求。
定期对X射线机的辐射剂量进行校准和验证，确保X射线机的辐射剂量控制在安全范围内。
最后是对X射线机的操作人员进行培训和指导。
X射线机的正常使用和维护需要专业的操作人员，因此对X射线机的操作人员进行培训和指导是非常重要的。
操作人员必须熟悉X射线机的结构和工作原理，掌握X射线机的安全操作规程，以及对X射线机的日常维护和故障处理等知识和技能。

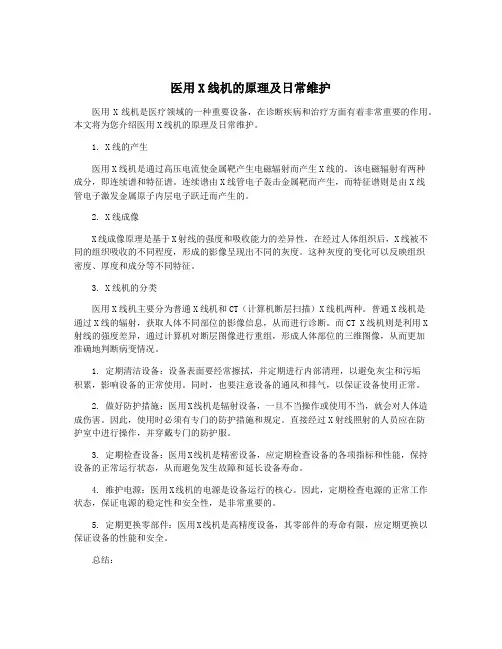

医用X线机的原理及日常维护
医用X线机的原理及日常维护医用X线机是医疗领域的一种重要设备，在诊断疾病和治疗方面有着非常重要的作用。
本文将为您介绍医用X线机的原理及日常维护。
1. X线的产生医用X线机是通过高压电流使金属靶产生电磁辐射而产生X线的。
该电磁辐射有两种成分，即连续谱和特征谱。
连续谱由X线管电子轰击金属靶而产生，而特征谱则是由X线管电子激发金属原子内层电子跃迁而产生的。
2. X线成像X线成像原理是基于X射线的强度和吸收能力的差异性，在经过人体组织后，X线被不同的组织吸收的不同程度，形成的影像呈现出不同的灰度。
这种灰度的变化可以反映组织密度、厚度和成分等不同特征。
3. X线机的分类医用X线机主要分为普通X线机和CT（计算机断层扫描）X线机两种。
普通X线机是通过X线的辐射，获取人体不同部位的影像信息，从而进行诊断。
而CT X线机则是利用X 射线的强度差异，通过计算机对断层图像进行重组，形成人体部位的三维图像，从而更加准确地判断病变情况。
1. 定期清洁设备：设备表面要经常擦拭，并定期进行内部清理，以避免灰尘和污垢积累，影响设备的正常使用。
同时，也要注意设备的通风和排气，以保证设备使用正常。
2. 做好防护措施：医用X线机是辐射设备，一旦不当操作或使用不当，就会对人体造成伤害。
因此，使用时必须有专门的防护措施和规定。
直接经过X射线照射的人员应在防护室中进行操作，并穿戴专门的防护服。
3. 定期检查设备：医用X线机是精密设备，应定期检查设备的各项指标和性能，保持设备的正常运行状态，从而避免发生故障和延长设备寿命。
4. 维护电源：医用X线机的电源是设备运行的核心。
因此，定期检查电源的正常工作状态，保证电源的稳定性和安全性，是非常重要的。
5. 定期更换零部件：医用X线机是高精度设备，其零部件的寿命有限，应定期更换以保证设备的性能和安全。
总结：医用X线机是医疗领域中不可缺少的设备，不仅具有诊断疾病的作用，更是医学科技不断进步的产物。
因此，在正常使用设备的同时，我们也要重视设备的日常维护和保养，保证设备的稳定性和安全性，为临床医学工作的开展提供良好的支持。

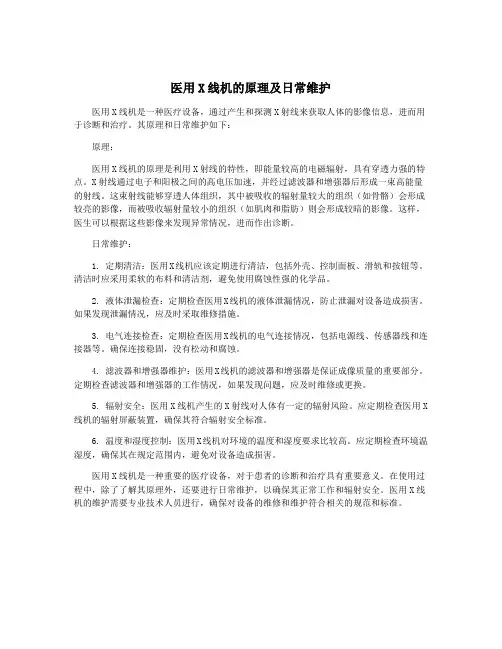

医用X线机的原理及日常维护
医用X线机的原理及日常维护医用X线机是一种医疗设备，通过产生和探测X射线来获取人体的影像信息，进而用于诊断和治疗。
其原理和日常维护如下：原理：医用X线机的原理是利用X射线的特性，即能量较高的电磁辐射，具有穿透力强的特点。
X射线通过电子和阳极之间的高电压加速，并经过滤波器和增强器后形成一束高能量的射线。
这束射线能够穿透人体组织，其中被吸收的辐射量较大的组织（如骨骼）会形成较亮的影像，而被吸收辐射量较小的组织（如肌肉和脂肪）则会形成较暗的影像。
这样，医生可以根据这些影像来发现异常情况，进而作出诊断。
日常维护：1. 定期清洁：医用X线机应该定期进行清洁，包括外壳、控制面板、滑轨和按钮等。
清洁时应采用柔软的布料和清洁剂，避免使用腐蚀性强的化学品。
2. 液体泄漏检查：定期检查医用X线机的液体泄漏情况，防止泄漏对设备造成损害。
如果发现泄漏情况，应及时采取维修措施。
3. 电气连接检查：定期检查医用X线机的电气连接情况，包括电源线、传感器线和连接器等。
确保连接稳固，没有松动和腐蚀。
4. 滤波器和增强器维护：医用X线机的滤波器和增强器是保证成像质量的重要部分。
定期检查滤波器和增强器的工作情况，如果发现问题，应及时维修或更换。
5. 辐射安全：医用X线机产生的X射线对人体有一定的辐射风险。
应定期检查医用X 线机的辐射屏蔽装置，确保其符合辐射安全标准。
6. 温度和湿度控制：医用X线机对环境的温度和湿度要求比较高。
应定期检查环境温湿度，确保其在规定范围内，避免对设备造成损害。
医用X线机是一种重要的医疗设备，对于患者的诊断和治疗具有重要意义。
在使用过程中，除了了解其原理外，还要进行日常维护，以确保其正常工作和辐射安全。
医用X线机的维护需要专业技术人员进行，确保对设备的维修和维护符合相关的规范和标准。
医用X线机的原理及日常维护
医用X线机的原理及日常维护医用X线机是一种医疗设备，用于产生和探测X射线以获取人体内部的影像。
它主要由以下几个部分组成：X射线管、高压发生器、感应器以及图像处理系统。
下面将介绍医用X线机的工作原理和日常维护。
1. X射线的产生：医用X线机使用X射线管来产生X射线。
X射线管内有一个阴极和一个阳极，当高压施加在射线管上时，阴极会产生电子，电子沿着管内的空间加速并撞击阳极。
这个过程中，电子会丢失一部分能量并产生X射线。
2. X射线的探测：射线通过人体后，部分射线会被不同组织的吸收并被感应器接收。
感应器会转换X射线的能量为电信号，然后将这些电信号发送给图像处理系统进行处理。
3. 影像处理：图像处理系统根据接收到的电信号生成人体的影像。
它可以通过不同的算法和处理方法来增强图像的对比度和细节，使医生能够更清晰地观察。
1. 定期清洁：医用X线机需要定期清洁，以保持其正常运作。
特别是X射线管需要定期清洁和维护，以免灰尘和其他杂质影响射线的产生和传播。
2. 定期校准和维修：医用X线机需要定期校准和维修，以确保其工作的准确性和稳定性。
这些工作通常由专业技术人员完成，包括对射线输出的测量和校正，以及对系统各部分功能的检查和维护。
3. 安全检查和防护：医用X线机使用X射线，因此需要进行安全检查和防护。
这包括确保射线的辐射量符合国家和行业的标准，以及确保设备的辐射防护措施完好并正常工作。
4. 设备更新和升级：医用X线机是一种高科技设备，需要根据医疗行业的发展进行更新和升级。
这种更新和升级可能涉及软件和硬件的更新，以提高设备的功能和性能。
医用X线机的工作原理是通过X射线管产生X射线，然后通过感应器转换为电信号，最后通过图像处理系统生成人体影像。
在日常维护方面，需要对设备进行定期清洁、校准和维修，确保设备安全和准确性，并及时进行设备更新和升级以跟上行业发展的趋势。
医用X线机的原理及日常维护
医用X线机的原理及日常维护医用X线机是一种常用的医疗设备，用于医生进行诊断、治疗和手术导引。
下面将对医用X线机的原理及日常维护进行简要介绍。
医用X线机的原理：医用X线机利用X射线在人体组织中的吸收、散射和透射等特性，通过对X射线的发射和接收，得到影像信息，从而实现对人体内部结构的观察。
医用X线机由X射线发生器和X射线探测器两部分组成。
X射线发生器产生X射线束，经过人体后形成X射线影像，X射线探测器接收X射线影像并转化成数字信号，从而形成医学影像。
医用X线机的日常维护：医用X线机需要进行日常维护和保养，以确保其正常运行和影像质量。
以下是一些常见的日常维护措施：1. 定期清洁：定期清洁X射线机的外表面和内部零部件，特别是X射线管和探测器等重要部件。
使用干净柔软的布清除灰尘和污渍，避免使用含有化学成分的清洁剂。
2. 注意防护：医用X线机的X射线具有一定的辐射性，为了保护工作人员和患者的安全，应该严格遵守相关防护措施，如佩戴防护衣、戴口罩和使用防护屏等。
3. 定期校准：医用X线机需要定期校准，以保证其测量和输出的准确性。
校准工作需要由具备专业知识和技能的人员进行。
4. 故障排除：如果医用X线机出现故障或异常情况，应及时排除。
首先应仔细检查设备是否接触良好，电源是否正常，然后根据出错现象进行问题排查和修复。
5. 定期维护：医用X线机需要定期进行维护保养，如更换磨损的零部件，检查电源和线路连接情况，清理探测器和滤波器等。
医用X线机的原理是利用X射线在人体组织中的相互作用来获取影像信息，通过定期清洁、防护、校准、故障排除和定期维护等日常维护措施，可以保证医用X线机的正常运行和输出质量，提高医疗诊断效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医用X光机的原理及维护对策分析【摘要】随着我国临床医学技术和设备的快速发展，医用x光机已经在各种疾病的临床诊断和治疗过程中得到了广泛的应用，对医用x光机的常见故障进行维护和检修也逐渐成为了临床医学工作者关注的主要问题。
本文在对医用x光机的基本运行原理进行分析的基础上，对其日常维护措施进行了一些探讨。
【关键词】医用x光机原理维护对策
医疗设备器械是现代化医疗过程中的一个主要组成部分，现代化医疗设备的应用一方面能够显著提高各种疾病临床诊断和治疗
的准确率及有效率，另一方面，还能够为医院带来巨大的经济和社会效益，因而其应用会对医院的声誉和形象产生间接或直接的影响。
然而，目前我国很多医疗单位的大型医疗设备都在管理方面存在着明显的缺陷，并对医院日常的临床治疗工作产生了较大的影响。
所以，加强医疗设备尤其是医用x光机的管理和维护工作，对于医院正常运行以及医疗管理质量的提高具有十分积极的作用。
一、医用x光机的运行原理
医用x光机通常由电源、诊断床运动控制单元、高压发生器、主操纵台、高压发生控制单元、诊断床、副操纵台等七大部分构成，每一部分中的各个功能模块相互之间都存在着直接的联系。
本文以主操纵台的操作原理为例对医用x光机的运行原理进行说明。
医用x光机的运行原理为：在使用医用x光机进行透视检查时，因为显示区和工作区的参数设定所需的ma值以及kv值，利用
床体运动操作区对床面与x线球管间的夹角和距离以及诊断床的位置进行适当调整，踩下脚踏开关或是按下面板上透视键，根据条件设定高压发生控制单元，对高压发生器输出有关的m a值和kv值进行控制，并向x线球管发送电信号，通过x线球管产生x线，受检部位经过x线照射后，把x线的吸收情况利用影像增强器转化为光学图像。
这一光学图像一般会经过成像单元和ccd转化为视频图像信号，并通过影像显示器将图像信号显示出来，最终形成完整的受检部件透视图像。
在实施点片检查时，不仅要对床体运动操作以及ma值和k v值进行设定，还应利用点片操作区的操作键，将胶片取出片库供片盒，并将其置入胶片夹，对分割数进行设定，同时进行拍片，受到点片系统的控制，把透视区的胶片盒移入拍片区，此时曝光其位置，完成曝光后，把胶片夹返回透视区，再进行下次检查操作。
二、医用x关机常见故障分析
第一，断电重启或者开机数秒后发出连续的声响。
维修和分析方法为：若设备开机后发出连续的声响，则应首先对电源电路进行检测，如果电源线和其它部分无故障，则应拆开主机检查两路配件，并根据电路图诊断其d920板障碍。
及时更换发生故障的配件。
若设备能够正常运行，则证实为电容板积累电压过高或是x光机电压输入过高，存在异常放电现象，所以，需保证x光机工作电压连接正常。
第二，在正常状态下设备能够拍片，而滤线器状态下则无法不
能拍片。
维修和分析方法为：滤线器通路检测显示，其吸合的控制信号完全能够正常传输。
对上接头kk1a、接线板m31和控制台n1进行检测，结果显示，在规定时间之内，接线柱kk1a内第7 脚输出的电源信号无法反馈至下一脚，这表明第7至8脚回路之间存在障碍。
为了进一步证实故障的产生原因，应在第一档手闸按动的同时，将kk1a的第8脚和第7 脚快速短接，并按动第二档手闸，显示曝光正常。
在对kk1a的第8和第7脚回路情况进行检查，检查是需沿着实际线路向下进行，证实滤线器开关触点无接触异常。
再对滤线器动触点和kkl a第7、8脚的连线阻值使用万用表欧姆档进行检测，检查显示回路中有一条开路，需重新焊接。
三、医用x关机的维护措施
依据现有文献以及以往经验，为了保证医用x光机的正常运行和使用，定期的系统检查和日常保养是最为有效的方法，医用x光机常用的保养维护措施包括：设备操作者应对设备的操作规范和基本性能进行全面的了解。
在使用开机前，对设备的电源供电状况进行详细检查[1]。
通电开机后，对电压表和电源电流是否正常进行检查。
根据规范性的操作程序，设定适当的条件，以保证曝光操作的正常进行。
在对各种旋钮和开关进行调整时，需对表指示值情况进行仔细观察，以保证其处于正常范围[2]。
设备操作完成后，将电源及时关闭。
若设备发生异常状况，需要及时将电源切断，同时告知维修检测人员对设备检修检测。
医院应指定专门人员进行医用x光机的维修和检测。
维修检测人员在常规的日常维护之外，还需
定期进行医用x光机的保养和维护，通常设置保养期限为一年或是半年[3]。
系统全面的维护、保养和检查有助于安全隐患的及时发现和排除，主要检查内容包括外部电缆的连接情况、导线绝缘层的完整性、固定螺丝是否存在松动现象、控制台接线、地线和电源线情况。
详细做好机械维护备案；对于设备外部和内部使用皮老虎、软布等设备进行经常性的除尘处理和擦拭，保持设备内外部的清洁；经常更换绝缘垫，并对高压电缆插座和插头进行清理；对连接钢丝的断股问题进行检查；定期试验高压变压器油的耐压性；详细检查仪表指示的准确性；对设备内外部的螺钉等紧固连接件进行检查[4]。
参考文献：
[1]崔若利.东芝dgw—20a胃肠x线机维修实例[j].医疗卫生设备.2005，26（11）：85--86
[2]黎展鸿.东芝dgw—20a型x线机影响增强系统故障分析[j].医疗卫生装备.2012，33（4）：144--145
[3]丁其浪.东芝dgw—20a型x线机传片原理及故障检修[j].医疗装备.2001，1（6）：43—44
[4]钱津道.医用x光机中频电源的原理分析[j].医疗设备信息.2002，8（2）：40--41。
