浅谈消防设备电源监控系统的设计与应用
消防设备电源监控系统设计简析

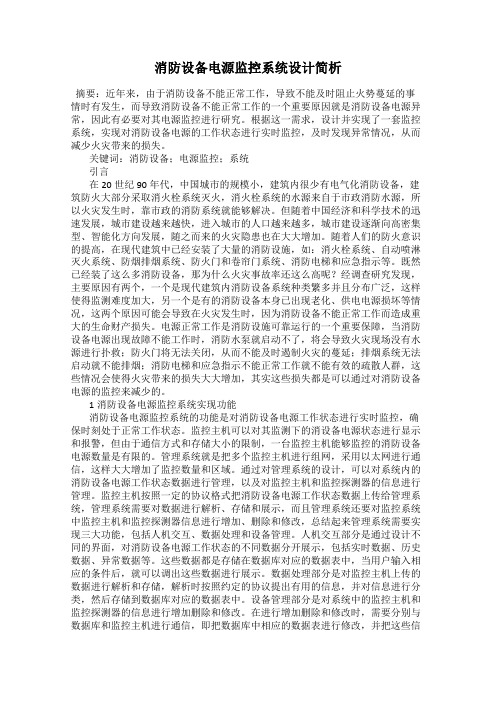

消防设备电源监控系统设计简析摘要：近年来，由于消防设备不能正常工作，导致不能及时阻止火势蔓延的事情时有发生，而导致消防设备不能正常工作的一个重要原因就是消防设备电源异常，因此有必要对其电源监控进行研究。
根据这一需求，设计并实现了一套监控系统，实现对消防设备电源的工作状态进行实时监控，及时发现异常情况，从而减少火灾带来的损失。
关键词：消防设备；电源监控；系统引言在20世纪90年代，中国城市的规模小，建筑内很少有电气化消防设备，建筑防火大部分采取消火栓系统灭火，消火栓系统的水源来自于市政消防水源，所以火灾发生时，靠市政的消防系统就能够解决。
但随着中国经济和科学技术的迅速发展，城市建设越来越快，进入城市的人口越来越多，城市建设逐渐向高密集型、智能化方向发展，随之而来的火灾隐患也在大大增加。
随着人们的防火意识的提高，在现代建筑中已经安装了大量的消防设施，如：消火栓系统、自动喷淋灭火系统、防烟排烟系统、防火门和卷帘门系统、消防电梯和应急指示等。
既然已经装了这么多消防设备，那为什么火灾事故率还这么高呢？经调查研究发现，主要原因有两个，一个是现代建筑内消防设备系统种类繁多并且分布广泛，这样使得监测难度加大，另一个是有的消防设备本身已出现老化、供电电源损坏等情况，这两个原因可能会导致在火灾发生时，因为消防设备不能正常工作而造成重大的生命财产损失。
电源正常工作是消防设施可靠运行的一个重要保障，当消防设备电源出现故障不能工作时，消防水泵就启动不了，将会导致火灾现场没有水源进行扑救；防火门将无法关闭，从而不能及时遏制火灾的蔓延；排烟系统无法启动就不能排烟；消防电梯和应急指示不能正常工作就不能有效的疏散人群，这些情况会使得火灾带来的损失大大增加，其实这些损失都是可以通过对消防设备电源的监控来减少的。
1消防设备电源监控系统实现功能消防设备电源监控系统的功能是对消防设备电源工作状态进行实时监控，确保时刻处于正常工作状态。
监控主机可以对其监测下的消设备电源状态进行显示和报警，但由于通信方式和存储大小的限制，一台监控主机能够监控的消防设备电源数量是有限的。
探讨消防设备电源监控系统在现场中的应用
探讨消防设备电源监控系统在现场中的应用发布时间：2022-04-07T06:01:14.329Z 来源：《工程建设标准化》2021年12月第24期作者：张鹏[导读] 主要对消防设备电源监控系统在现场中的应用情况进行研究。
张鹏国能包神铁路集团有限责任公司运输服务分公司摘要：主要对消防设备电源监控系统在现场中的应用情况进行研究。
首先阐述了消防设备电源监控系统的设置场所内容，然后探讨消防设备电源监控系统的相关参数，最后分别从电源监控系统的设置、安装、应用要点详细探讨电源设备监控系统的应用过程，希望通过论述后能够给相关工作人员提供一定的参考。
关键词：消防设备；电源监控系统；应用要点引言消防设备在当下的企业安全中有着极为重要的作用，相关的电源监控系统应重点关注。
只有落实好精细的管控，才能为相关系统的安全运行以及企业的稳定运营提供切实的保障。
1?消防设备电源监控系统设置场所就现实的情况来看，尽管大多数建筑物都设计有消防安全系统，但是是否这些建筑物都应配置电源监控系统并没有明确的规定。
但是相关的《消防条例》中有提及，但相关的说明并不明确。
例如，其对消防设备电源监控设备的理解就存在着很大的偏差，系统的配置没有明确地说明，这样就给相关工作造成了很大的阻碍。
相对来说，一些地方性法规中则给出了一些解释，例如《浙江省消防技术规范》，其对建筑物安装消防设备电源监控系统给出了明确地规定。
虽然这只是地方性的法规，但却为地方性相关工作提供了参考。
就笔者来看，基于火灾自动报警系统的现实情况，设置消防设备供电监控系统通常比较便捷。
然而具体操作的过程中还应对建筑物的重要性和消防水平以及设备的复杂性等进行分析，这样所达到的处理效果才会更为理想。
另外，还应加强《消防规范》的优化和完善，这样后续的设计等的处理才能更有把握和方向。
2?消防设备电源监控系统主要参数一般意义上的消防设备电源系统主要涉及到主电源和备用电源，前者主要为消防设备的日常运行提供电能，后者则起到补充和应急的作用。
消防设备电源监控系统在建筑工程中的应用

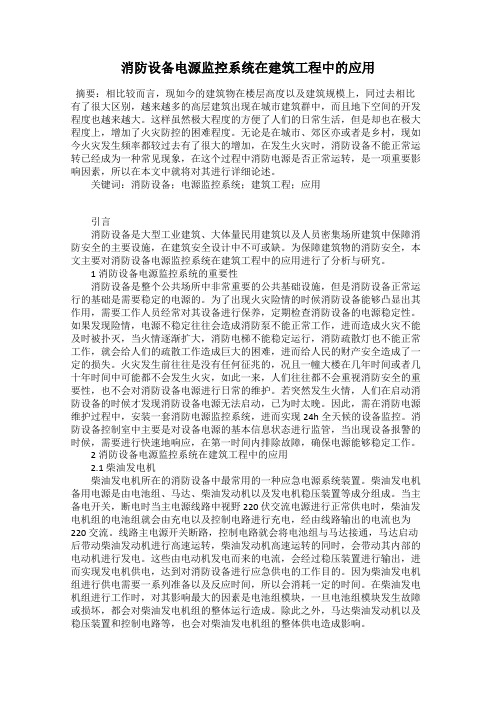

消防设备电源监控系统在建筑工程中的应用摘要：相比较而言，现如今的建筑物在楼层高度以及建筑规模上，同过去相比有了很大区别，越来越多的高层建筑出现在城市建筑群中，而且地下空间的开发程度也越来越大。
这样虽然极大程度的方便了人们的日常生活，但是却也在极大程度上，增加了火灾防控的困难程度。
无论是在城市、郊区亦或者是乡村，现如今火灾发生频率都较过去有了很大的增加，在发生火灾时，消防设备不能正常运转已经成为一种常见现象，在这个过程中消防电源是否正常运转，是一项重要影响因素，所以在本文中就将对其进行详细论述。
关键词：消防设备；电源监控系统；建筑工程；应用引言消防设备是大型工业建筑、大体量民用建筑以及人员密集场所建筑中保障消防安全的主要设施，在建筑安全设计中不可或缺。
为保障建筑物的消防安全，本文主要对消防设备电源监控系统在建筑工程中的应用进行了分析与研究。
1 消防设备电源监控系统的重要性消防设备是整个公共场所中非常重要的公共基础设施，但是消防设备正常运行的基础是需要稳定的电源的。
为了出现火灾险情的时候消防设备能够凸显出其作用，需要工作人员经常对其设备进行保养，定期检查消防设备的电源稳定性。
如果发现险情，电源不稳定往往会造成消防泵不能正常工作，进而造成火灾不能及时被扑灭，当火情逐渐扩大，消防电梯不能稳定运行，消防疏散灯也不能正常工作，就会给人们的疏散工作造成巨大的困难，进而给人民的财产安全造成了一定的损失。
火灾发生前往往是没有任何征兆的，况且一幢大楼在几年时间或者几十年时间中可能都不会发生火灾，如此一来，人们往往都不会重视消防安全的重要性，也不会对消防设备电源进行日常的维护。
若突然发生火情，人们在启动消防设备的时候才发现消防设备电源无法启动，已为时太晚。
因此，需在消防电源维护过程中，安装一套消防电源监控系统，进而实现24h 全天候的设备监控。
消防设备控制室中主要是对设备电源的基本信息状态进行监管，当出现设备报警的时候，需要进行快速地响应，在第一时间内排除故障，确保电源能够稳定工作。
消防设备电源监控系统设计及应用简析
消防设备电源监控系统设计及应用简析吴恩远刘菁裴善勇宗寿松吴恩远（山东省建筑设计研究院，济南市250001）刘菁（江阴市科博建筑设计院有限公司，江苏省江阴市214400）裴善勇（安科瑞电气股份有限公司，上海市201801）宗寿松（江苏安科瑞电器制造有限公司，江苏省江阴市214405）摘要：介绍消防设备电源监控系统的基本原理、组成、功能及特点，消防设备电源状态监控器及消防设备电源传感器的设计与安装，及其在实际应用中的一些注意事项。
关键词：消防设备；电源监控；消防控制室；消防设备电源状态监控器；消防设备电源传感器；应用安装；注意事项；设计案例0引言随着我国城市建设的不断加快，大量的高层建筑及大型公共建筑拔地而起。
为了保证建筑物的消防安全，设置了大量的消防设备，如：消火栓系统、自动喷水灭火系统、泡沫灭火系统、防排烟系统、防火门和卷帘门系统、消防电梯、消防应急照明和疏散指示系统等。
当火灾发生时，能否及时灭火、快速疏散人群、隔离火灾区域，很大程度上取决于这些消防设备能否正常运行。
因此，公安部消防部门高度关注如何用技防手段实现对消防设备供电电源的实时监测。
在2011年7月1日开始执行的强制性国家标准GB 25506-2010《消防控制室通用技术要求》中5.3.14条提出：“消防控制室应能显示消防用电设备的供电电源和备用电源的工作状态和欠压报警信息。
”从而在国家标准层面上规定了消控室中需装设消防设备电源监控系统，作为消防系统中的一种预警系统。
而另一个关于该系统的产品标准GB28184-2011《消防设备电源监控系统》也应运而生，使得消防设备电源监控系统有了相应的产品检测依据。
1消防设备电源监控系统介绍消防设备电源监控系统作为一种预警报警系统，主要检测消防设备电源的相关电气参数，在电源发生过压、欠压、过流、缺相、错相等故障及异常时，相关电气参数不在设定值要求范围内时应能发出报警信号，并在系统中指示出具体报警部位，记录并保存报警信息，以便及早维护，保证消防设备的供电可靠性，避免火灾发生时因消防设备不能正常使用而导致火灾灾情不能有效控制，减少火灾损失。
关于消防设备电源监控系统的浅析

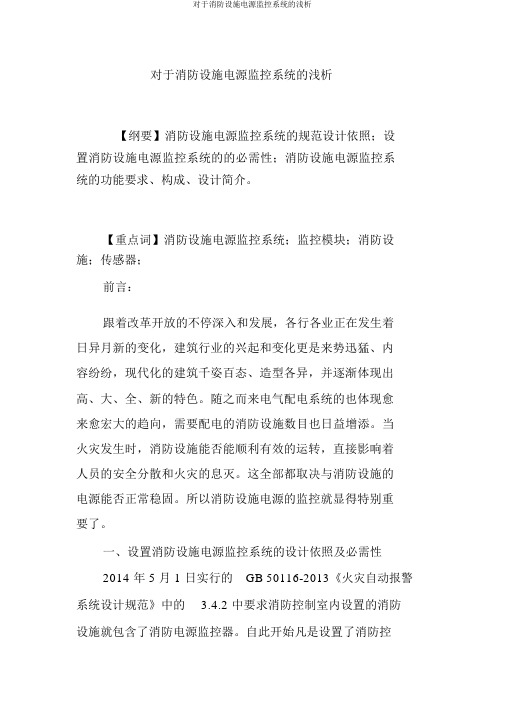

对于消防设施电源监控系统的浅析【纲要】消防设施电源监控系统的规范设计依照；设置消防设施电源监控系统的的必需性；消防设施电源监控系统的功能要求、构成、设计简介。
【重点词】消防设施电源监控系统；监控模块；消防设施；传感器；前言：跟着改革开放的不停深入和发展，各行各业正在发生着日异月新的变化，建筑行业的兴起和变化更是来势迅猛、内容纷纷，现代化的建筑千姿百态、造型各异，并逐渐体现出高、大、全、新的特色。
随之而来电气配电系统的也体现愈来愈宏大的趋向，需要配电的消防设施数目也日益增添。
当火灾发生时，消防设施能否能顺利有效的运转，直接影响着人员的安全分散和火灾的息灭。
这全部都取决与消防设施的电源能否正常稳固。
所以消防设施电源的监控就显得特别重要了。
一、设置消防设施电源监控系统的设计依照及必需性2014 年 5 月 1 日实行的GB 50116-2013《火灾自动报警系统设计规范》中的 3.4.2 中要求消防控制室内设置的消防设施就包含了消防电源监控器。
自此开始凡是设置了消防控制室的设计项目就一定设置消防电源监控器。
第一消防设施在建筑物起火后的作用就不做重复论述了，当今建筑物内设置的消防设施分 2 钟，一种为平常使用的如消防电梯、应急照明、消防控制室内的设施、地下室消防排风机（双速风机，平常低速用于平常排风）等，另一种为平常不使用只有建筑物起火后才使用的如消火栓泵、喷淋泵、防火卷帘、消防潜水泵、大多数的消防风机等。
平常使用的消防设施的电源如发生问题物业管理人员基本能实时发现并解决。
那些平常不使用的消防设施常常就缺少管理和平常的检查了，思想上存在麻木，真实发生火情时，消防设施的供电的靠谱性就得不到保障了。
常常业主单位花销了巨资购置的消防设施不过由于电源问题，进而致使启动不起来就得失相当了。
所以从技术上抵消防设施的电源监控就应运而生了。
此系统从功能上有点近似与给排水专业的消防水泵巡检系统，都是为了保障在有火情的时候，消防设施能正常的启动。
消防设备电源监控系统设置的必要性与应用
消防设备电源监控系统设置的必要性与应用摘要：如今各领域在发展过程中都会应用大量的设备仪器，为保证设备的正常运行，需要将注意力放在消防安全防范工作上，如此才能保证各项设备的稳定运行，避免出现一些安全事故。
消防系统由多个部分共同组成，消防设备电源监控系统就是其中之一，其在消防系统中的作用是其他系统所无法替代的。
本文在具体研究过程中从多方面入手，首先分析了消防设备电源监控系统的重要性，并阐述了如何对其进行高效的安装和调试，进而详细探讨了如何对消防设备电源监控系统进行应用。
关键词：消防设备；电源监控系统；消防安全许多建筑在建设过程中以及建成后都需要注重采用具有针对性的防火措施，防火措施的有效开展能够减少火灾的发生概率，能够更好地对人们的生命财产安全进行保护。
建筑防火分为多个不同的方面，其中最为主要的方面是预防和火灾发生时的灭火救援。
相较于火灾发生后的灭火救援工作来说，前期的防范工作显得更为重要，如果能够做好防范工作，则能从根本上扼杀住火灾事故都发生。
1、消防设备电源监控系统的重要性分析公共场所中会包含大量的公共基础设施，而消防设备则是其中最为重要的组成部分，消防设备是否能够稳定进行运行会直接受到电源稳定性的影响，为了能够保证当发生火灾事故时，消防设备能够正常进行使用，则需定期对相关设备进行维修和养护，查看消防设备的电源是否处在稳定的状态下，如果发现异常，则要立即采取具有针对性的检修措施。
当发生火灾事故时，如果存在电源不稳定的情况，将会直接导致消防泵无法正常使用，这就使得无法对火灾进行及时的救援和扑灭，火势的逐渐扩大，会严重威胁人们的生命财产安全。
除此之外，当发生火灾事故后，消防电梯如果无法正常运行，则会严重影响人员疏散。
建筑物发生火灾事故往往在前期并没有十分明显的征兆，一栋建筑经过长时间的使用，无法避免会发生一些火灾事故，为了能够最大限度地降低火灾事故所造成的恶劣影响，需要注重对消防设备电源进行定期维护。
智能消防设备电源监控系统设计与实
26研究与探索Research and Exploration ·智能制造与趋势中国设备工程 2022.12 （下）随着我国城市化进程的加快，城市中常住人口数量在逐渐增多，各类公共设施也在朝着智能化、集群化发展，随之而来的便是日益增加的火灾隐患。
为保证智能消防设施在意外情况来临时能够稳定运行，设计电源监控系统尤为重要，下文便简要说明其设计思路。
1 智能消防设备电源监控系统的设计思路1.1 基本要求根据国家相关标准和市面上所流通的电源监控类产品可发现，电源监控系统对于供电、监控主机以及探测器均有一定要求，具体如下。
（1）供电电源的要求。
对于所有系统来说，其是否可以稳定运行与其电源的供电情况有直接关系。
该系统中所需要供电的相关设备有监控主机、探测器。
其中监控主机存在2种电源，即主电源和备用电源，其中主电源应当使用220V、50Hz 的交流电，并以实际情况为准设置相应的保护措施，主电源在正常运行情况下，其电压最低为187V，最高为242V，频率最低为49.5Hz，最高为50.5Hz，备用电源在满电状态下，至少需要保证监控主机工作8h。
除此之外，监控主机所使用的电源应当具备自主切换主备电源的功能，即当主电源不存在故障时，由主电源进行供电，当断电或主电源故障时，要自动切换至备用电源供电，并在切换过程中不能影响其监控器的运行。
此部分还需要为探测器提供供电，探测器通常需要直流电，电压在24V 左右。
（2）监控主机在显示方面与指示方面的要求。
该设备必须显示出探测器所采集的与消防设备电源相关的状态信息，并将故障信息自动存储至数据库中，其内容包括产生故障的类型、具体位置以及时间，并且上述信息能够进行人机交互，工作人员能够按照需求对其进行查看以及打印。
该设备最多能够储存999条信息，并在断电后最少能够储存14天。
并使用不同颜色的指示灯代表不同含义，黄色表示故障，绿色表示正常。
（3）信号传感器的基本要求。
在此系统中，传感器所需要采集的信号便是电压信号以及电流信号，利用上述两项对消防设备电源的运行状态进行判断。
浅谈消防设备电源监控系统
浅谈消防设备电源监控系统导语：近年来，由设备电源故障而导致在发生火灾事故时消防设备不能正常运行，致使火灾蔓延酿成重大人员伤亡及财产损失的事件屡有发生。
0引言火灾自动报警和自动灭火系统已成为建筑物的重要组成部分。
一直以来，消防设备供电电源系统运行和维护由物业管理公司的设备维护人员管理，其是否正常很大程度取决于维护管理机制及维护人员的责任心，无法保证消防设备供电电源正常工作和消防设备有效运行。
近年来，由设备电源故障而导致在发生火灾事故时消防设备不能正常运行，致使火灾蔓延酿成重大人员伤亡及财产损失的事件屡有发生。
特别是在供电紧张、电力设备长期处于环境不佳的状态下，消防设备电源故障的问题显得尤为突出。
为了实现对消防设备电源的实时管理，消除人工维护出现的疏忽等问题，需加强消防控制室管理及对其中最重要的消防设备供电电源通过技术措施实时监测管理。
GB25506-2010《消防控制室通用技术要求》对消防控制室做出明确额强制性规定，消防控制室应能显示系统内各消防用电设备的供电电源和备用电源的工作状态和欠压报警信息。
通过设置消防设备电源监控系统，实现对消防设备供电电源实时监测管理，确保建筑消防设备运行状态完好，提高建筑消防安全管理水平，及时排除消防设备电源故障，达到预防和减少建筑内火灾危害。
GB28184-2011《消防电源监控系统》规定，消防电源监控系统用于监控消防设备电源的工作状态，在电源发生过压、欠压、过流、缺相等故障时能发出警报，并强制规定了消防电源监控系统的基本功能、试验和检验规则等内容。
1消防设备电源监控系统概述消防设备电源监控系统能准确地监控消防设备电源的故障和异常状态，全方位监测电压、电流、断路器发生过压、欠压、过流、缺相等故障，避免火灾发生时消防设备不能正常使用而导致产生火灾不能被有效地控制和蔓延的现象，确保火灾发生时消防设备有效运行。
消防电源监控系统具有可靠性、实时性特点，并具有数字化、智能化、网络化、自动化和实时监控的功能，实时监控设备电源的状况并集中显示，解决消防设备由于电源故障而发生的无法正常运行的问题，最大限度地保障消防联动系统的可靠性。
消防设备电源监控系统方案介绍
未来，消防设备电源监控系统将朝着更加智能化、网络化、 集成化的方向发展，能够实现更高效、精准的电源监测和控 制，提高火灾防控能力。
03
CATALOGUE
消防设备电源监控系统组成
监控器
监控器是消防设备电源监控系统的核心组件，负责对所有传感器上传的数据进行接收、处理、分析和 显示。
监控器应具备强大的数据处理能力，能够实时监测消防设备的电源状态，及时发现异常情况并发出警报 。
04
CATALOGUE
消防设备电源监控系统工作原理
工作流程
实时监测
系统通过安装在消防设备电源 上的传感器，实时监测电源的 工作状态，如电压、电流、功
率等参数。
数据采集
传感器将监测到的数据传输到 监控主机，主机对数据进行采 集、分析和处理。
异常判断
系统根据预设的阈值和条件， 判断电源工作状态是否正常， 如出现异常情况，则触发报警 机制。
用户界面友好
系统具有直观的用户界面，方便管理人员进行操作和监控。
可维护性良好
系统设计考虑了可维护性，方便进行故障排查和维修，降低维护成本。
节能环保与经济效益
节能环保
系统采用高效的电源管理技术，能够降 低能耗，减少碳排放，符合绿色环保理 念。
VS
经济效益
通过实时监控和预警功能，系统能够减少 不必要的维护和维修工作，降低运营成本 ，提高经济效益。
传感器还应具备自诊断功能，能够及时发现自身故障并发出警报，保证系 统的稳定运行。
电源及线路
01
电源及线路是用来为消防设备提供电源和传输数据的媒介，应 具备高可靠性、耐久性和安全性。
02
电源及线路应采用优质材料和先进工艺制造，能够承受各种恶
消防设备电源无线监控系统设计
消防设备电源无线监控系统设计消防设备电源无线监控系统设计摘要为了保证消防设备电源的正常运行和减少火灾事故的发生，本文针对消防设备电源管理这一问题，提出了一种消防设备电源无线监控系统设计。
该系统采用了微控制器和无线通信技术，并能够实现对消防设备电源的监测和管理，以及对消防设备的状态进行远程监控和报警。
该系统具有简单、实用、节能、可靠等优点，能够有效地提高消防设备电源的管理水平和防火安全水平。
关键词：消防设备电源；无线监控系统；微控制器；通信技术；防火安全AbstractIn order to ensure the normal operation of fire equipment power supply and reduce the incidence of fire accidents, this paper proposes a design of wireless monitoring system for fire equipment power supply management. The system adopts microcontroller and wireless communication technology, which can realize the monitoring and management of fire equipment power supply, and the remote monitoring and alarm of the status of fire equipment. The system has the advantages of simplicity, practicality, energy saving and reliability, and can effectively improve the management level of fire equipment power supply and fire safety level.Keywords: fire equipment power supply; wireless monitoring system; microcontroller; communication technology; fire safety 一、引言近年来，火灾事故发生的频率越来越高，严重威胁人们的生命财产安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模块 AFPM-□为传感器（监控模块）。监控器（主机）能接收并显示被监控消防设备电源的工作 状态和中继器的工作状态。
传输距离大于500m 时，需加中继器，1合中继器占用1个传感器（监控模块）地址，中继器的 AC220V 电源线采用3*1.5mm^2，由现场消防电源或消防监控室监控器（主机）提供。
1 系统结构 AFPM100 消防设备电源监控系统采用：用电设备+监控模块+系统主机三层结构组网模式，从而简化了系统 结构设计。整个监控系统功能全面，安全可靠，探测准确，性价比高，系统内部采用 RS485网络通信，对 外提供 Modbus-RTU 通信协议，以满足其他标准系统的连接。
2 系统功能 （1）监控报警 被监控设备电源回路开关状态 被监控设备电源的工作状态（电压、电流及报警状态信息） 报警响应时间：≤30s 报警声信号：可手动消除，当再次有报警信号输入时，能再次启动
采样式感烟火灾探测报瞥器；传输设备；火灾显示盘；其它消防设备。
4 设备清单
序号
名称
型号、规格
单位
备注
1
电力仪表
AFPM 电源监控模块
AFPM3-2AV
台
安科瑞
AFPM 电源监控模块
AFPM1-防电源监控设备
Acrel-AFPM 壁挂式
套
安科瑞
消防电源监控设备主要元器件
传输方式为 RS485总线，图中以 A/B 表示，其电缆屏蔽层应与监控器（主机）的保护接地可靠连接。
每一种传感器（监控模块）通过编码开关设定与监控器（主机）的通信地址。 根据工程需要在通信线上最远端传感器（监控模块）处宜连接120Ω-10KΩ/1W 匹配电阻，提高通信 稳定性。 一般电源监控器（主机）有4个输出回路，每个回路可连接32个传感器（监控模块）。特殊情况下可扩 展更多回路。 （2）大型监控系统网络拓扑结构图
2011.10
消防安全很大程度上取决于消防设备的好坏，火灾报替系统及相关的消防联动设备能否正常工作义取 决于其供电电源的工作状态。 一直以来，因设备电源失控造成消防设备失灵，致使火灾蔓延的事情屡有发生，特别是在社会供电紧张、 设备质量不佳、安全意识淡薄的时期。这一问题更显得尤为突出。 主要适合应用于一些大型的公共建筑，人员密集场所： 1)大型病医院(病房楼、门诊楼)、影剧院、会馆、礼堂、体育馆百货楼、商场； 2)展览楼、高级旅馆、财贸金融楼、电信楼、高级办公楼； 3)地下铁道、火车站、隧道、汽车站、电影院、礼堂等民用建筑。
米
工程辅材 拖线板、转换线、线管、标牌等
套
合计
4 工程施工及调试
通讯线缆铺设
米
仪表通讯线连接
只
仪表通讯调试
只
综合调试
人/天
设备运输费用
项
培训费用
项
5 结束语
贯彻实施《消防控制室通用技术要求》和《消防电源监控系统》两项国家标准，推广应用 “消防设备电源
监控系统”，符合《国务院关于加强和改进消防工作的意见》以及公安部消防局 “推进大城市制定更加严
格的消防安全标准”。执行更加严格的消防安全标准的精神。不仅为公安消防部门的执法监督和设计施工
单位的实际应用提供了技术依据，更为率先实现有效降低消防设备发生率和建筑火灾隐患、保障人民生命
和国家财产安全产生积极的作用。该系统实现了消防控制室内有效的实时监测，并显示各个消防用电设备
供电电源和备用电源工作状态的各项技术要求，适用于新建、扩建和改建的工业与民用建筑。该系统对于
浅谈消防设备电源监控系统的设计与应用
周菁 江苏安科瑞电器制造有限公司 江苏江阴
0 引言 (1)繁杂的消防设施 现代大体量建筑、公众聚集场所建筑和一类高层建筑中，设置了大量的消防产品:自动报普系统、自动喷洒 系统、消防事故广播 l 电话、防排烟系统、电气火灾监控系统、气体灭火系统、消火性系统、应急照明系 统、消防电梯、卷帘门等。 (2)电源失控的隐患
此系统用于建筑群或现场设备较多，需要分为多个区域的情况。 每个区域监控器（主机）可采集128个传感器（监控模块），特殊情况可扩展。 监控器（主机）供电主要电器 AC220V，备用电源可自带，也可现场提供。 3.2设计注意事项 (1)电源、通信电缆说明 ①监控主机与探测器的通信线路采用总线型(手拉手)连接方式; ②主机和模块之间的通信线线径不宜小于2x1.0mm 电缆; ③探测器电源线不小于2x 1.5mm. (2)安装位置说明 1)监控主机 ①监控主机安装在消防控制室; ②其专用于消防设备电源监控并独立安装，不能兼用其它功能的监控，不与其它系统共用设备，以保证本 系统的稳定安全; ③主机专用电源由消防电源提供 AC220V. 2)探测器 安装在被监侧消防设备供电电源附近的专用柜(箱)内。在特殊情况下。可安装在所监测的消防设备供电电 源的配电箱内。 (3)探测器的配置 1)探测器的设置应采用末端设置，探侧器监控的消防设备电源应包括下表中的消防设施； 2)系统的电压传感器和电流传感器的设置应保证整个消防系统的供电电源工作状态均能在监控器上或消防 控制室内实时显示。宜设置在下述部位；建筑内为消防设备供电的主电源和消防电源的配电柜输出端；消 防电气控制装置(包括水泵控制器、风机控制器等)的双路电源输人端与输出端；设置在各防火分区内的消 防设备电源装置(给各消防设备供电的直流电源)的输出端；为消防设备供电配电箱的输出端；消防设备应 急电源的愉人端与输出端；应急照明配电箱的输出端；集中电源型消防应急灯具专用应急电源的输入端与 输出端；多路主电源供电的设备应监控其各主供电回路输人端。 3)设置在消防控制室以外的，独立供电的下述消防设备的工作状态如在火灾报瞥控制器或消防联动控制器 上没有显示，应在其供电电源的输出端设置电压传感器或电流传感器。 电气火灾监控设备;可燃气体控制器；防火卷帘控制器；气体灭火控制器；线型光纤感温火灾探测器；空气
显示板
AFPM100
块
安科瑞
控制板
AFPM100-P
块
安科瑞
松下 UPS 电池
12V24Ah（165*125*175）
节
松下
热敏打印机 RD-E32-485-24V（带中文字库）
台
开关电源
TPC-H180SBAT
只
辅材
套
合计
3
工程材料
通讯线缆
ZR-RVSP 2*1.0
千米
电源线
ZR-RVV 3*1.5
确保建筑消防设施运行状态完好，提高各单位消防安全管理水平和及时发现消防设备故障，预防和减少火
灾危害具有非常重要的作用。
参考文献：
[1]谈消防设备电源监控系统在现场中的应用.王磊、姚少军.电气&智能建筑，2013.11
[2]安科瑞电气股份有限公司产品选型手册2013.1版.
[3]周中等编著.智能电网用户端电力监控与电能管理系统产品选型及解决方案四].北京.机械工业出版社，
报警光信号：红色 LED 指示灯常亮 （2）故障报警 监控器与模块（电压/电流信号传感器）之间的连接线断路、短路 监控器主电源欠压（≤80%主电源电压）或过压（≥110%主电源电压） 监控器与其分体电源间连接线断路、短路 当监控器出现以上故障时，能发出与监控报警信号有明显区别的声光故障报警信号 故障报警响应时间：≤100s 故障报警声信号：手动消除，当再次有报警信号输入时，能再次启动 故障报警光信号：黄色 LED 指示灯常亮 故障期间，非故障回路的正常工作不受影响 （3）控制输出 对个别或全部被监控设备的报警继电器进行远程遥控操作 监控器报警控制输出：常开无源触点，容量：AC250V 3A 或 DC30V 3A 监控器控制输出：常开无源触点，容量：AC250V 3A 或 DC30V 3A （4）自检 连接检查：通信线路及分体电源线路的断路、短路 设备自检：手动检查或系统自检 自检耗时：≤60s （5）报警记录 记录1000条相关故障报警信息 报警类型：故障类型、发生时间、故障描述 报警事件查询 报警记录打印 （6）操作分级 日常值班级：可进入软件界面查看实时监测情况、消除报警声音和查询报警记录 监控操作级：可操作除针对系统本身的信息维护外的其他操作 系统管理级：可操作系统的任何一个功能模块
