经典PFC芯片L6562D内部工作原理集锦
经典PFC芯片L6562D内部工作原理集锦过高的峰值电流和RMS 电流比，使得交流电网电压畸变，在三相线输电电网中，使中性线过电流，总之，会使电网的输电能力减弱。
由于使用了开关技术，功率因数矫正器（PFC）位于整流桥和滤波电容之间，从电源获取一个准正弦波电流，与线电压同步，功率因数变得非常接近1（可以超过0.99），上述的缺点得以消除。
从理论上来讲，任何开关拓扑技术都可以用来获取一个高功率因数，但是，实际应用中，升压拓扑是一种最流行的方式，因为它有以下优势：1）主要是，因为升压电路所需的元件最少，因此这种方式最便宜的。
还有：2）由于升压电感位于整流桥和开关之间，引起的电流di/dt 比较低，可以使输入产生的噪音最小化，可以减少输入EMI 滤波元件。
3）开关管的源极接地，便于驱动。
然而，升压拓扑结构要求输出的直流电压要高于输入的最大峰值电压（400V 是一个典型值对于220V 输入或宽电压输入）。
而且，输入和输出之间是没有隔离的，线电压上的任波动（主要指浪涌）都会影响到输出端。
目前广泛应用于PFC 控制的方法有两种：固定频率的平均电流PWM 模式和临界，PWM 模式（TM 模式）（固定开通时间，频率变化）。
第一种模式控制方法复杂，需要一个精密的控制芯片（如ST 的L4981A,同时需要一片L4981B 来进行频率调制）并且需要很多的外围元器件。
第二种模式只需要一个简单的控制器（例如ST 的L6561），很少的外围器件，因此这种方式更便宜。
在第一种方式中，升压电感工作于连续模式，临界模式（TM）使电感工作在介于连续和不连续模式之间，从定义上来看，相对同样的输出功率，工作在临界模式（TM）的峰值电流会比连续模式下更高，峰值电流的高低会影响到产品的成本，所以，建议在低功率输出时使用临界模式（小于150W），第一种方式适合在更高的输出功率中应用。
L6561 有以下几个重要特点：--欠电压迟滞锁死；--极小的启动电流（典型值50uA，90uA 即可保证正常启动），简易的启动电路（仅需一个电阻），非常低的功耗；--内部参考信号精度为1%（在Tj=25°C）；--具有使能功能，可以关断芯片，减少电路功耗；--两级过压保护；--内置启动器和零电流检测电路用来运行临界模式；--内置乘法器动态延续以适应宽输入电压应用，卓越的THD；--电流检测脚内置RC 滤波；--高性能图腾柱输出，可以直接驱动MOSFET 或IGBT.L6561 已经最优化，可以用来作为基于升压拓扑电路的功率因数校正，如电子镇流器，AC-DC 适配器，低功率开关电源(<150W)。
单相ACDC变换电路设计
题目：单相AC-DC变换电路（A题）摘要本设计综合考虑题目基本部分和发挥部分的指标要求，系统在AC-DC变换电路中采用基于SG3525的推挽式升压对交流信号经过整流滤波后的直流信号进行升压变换；由AD芯片TLC549和单片机STC89C51组成系统测控与显示单元，采用液晶显示器1602作为系统的状态和运行数据显示屏。
该系统由AC-DC变换电路，功率因数提高电路，测量与显示等几个模块构成。
通过实际测试，该系统在指定条件下能够使输出直流电压稳定在36V，输出电流额定值为2A；负载调整率，电压调整率，功率因数的测量与误差控制，输出过流保护功能等基本要求均得以实现；功率因数的校正达到了发挥部分的要求。
另外，系统还增加了实时输出电压电流数据显示等实用功能。
一方案论证1．DC-DC升压方式的比较与选择在AC-DC变换电路中，先对交流电压进行整流滤波得到直流电压，在对其进行DC-DC 升压变换。
因此首先选择DC-DC升压方式。
方案一：全桥加DC-DC变换方式。
脉冲变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断。
推挽式电源电压利用率高、输出功率大、能实现较大的升压比、两管基极均为低电平、输入输出隔离，驱动电路简单。
主要缺点：变压器绕组利用率低、对开关管的耐压要求比较高（至少是电源电压的两倍）。
方案二：全桥加滤波器变换方式。
由四只相同的开关管接成电桥结构驱动脉冲变压器原边。
与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半。
主要缺点：使用的开关管数量多，且要求参数一致性好，驱动电路较复杂。
方案三：全桥和PFC以及DC-DC变换方式。
利用控制芯片输出的PWM波形来控制开关管的通断，并设计合理的主电路上的电感电容值来控制开关管的通断时间，从而达到升压的目的。
这种电路使用的外部原件最少、调试容易、成本低、效率高。
缺点：负载侧电流波动大。
综合考虑，我们选择方案一。
2．功率因数调整方案的比较与选择方案一：有源功率因数校正电路。
L6562简介
3
Functional Block Diagram
图1
2009/8/5 4
BCD AC－DC基本工作原理
这里将结合图1及各引脚功能对其工作原理进行分析描述。 1号引脚为系统反馈电压的输入端,该引脚与内部运算放大器的 负相输入端相连,同时通过一电阻分压网络与输出电压相连,从而
构成负反馈；
2号引脚为内部乘法器的另一个输入端,同时为电压误差放大器 的输出端,当系统稳定工作时,该点的电压应恒定； 1号引脚和2号引脚之间应接一补偿网络,该网络一方面构成电 压环的PI调节器,另一方面用以补偿系统的动/静态性能； 3号引脚为芯片内部乘法器的一个输入端,该引脚与boost电路 输入电压相连,确定输入电压的波形与相位,用以生成芯片内部的 电感电流参考信号； 4号引脚为MOS管电流采样引脚,芯片将该引脚检测到的信号与 芯片内部产生的电感电流参考信号相比较,用以确定何时关断MOS 管；
7
VOLTAGE REGULATOR线路架构及工作原理
图2 电压基准实际电路图
8
VOLTAGE REGULATOR线路架构及工作原理
图2所示的带隙基准电压源电路可以分为两部分，左边部是自偏置电路，为基准 电路提供镜像的偏置电流；右边部分是带隙基准电压VREF产生电路，产生低温漂、高 精度的基准电压，并通过RD3～RD7电阻分压为芯片提供不同的基准电压。En为欠压锁 定模块ULVO产生的使能控制信号，高电平使基准正常工作，低电平关断整个电路以降 低功耗。 基准电压Vref可表示为：
2009/8/5
17
Over-Voltage Protection线路架构及工作原理
图7 OVP实际工作电路
18
Over-Voltage Protection线路架构及工作原理
TCL液晶电视IPL42电源维修OZ9926 OZ9966
投资价值发现者IPL42A/L 电源维修市场质量部 陈国浩2009年12月IPL42A/L的配屏英寸屏（不带背光板）1、IPL42AAUO 42英寸屏IPL42A配配AUO 42该屏采用18支EEFL直灯管并联，屏典型工作电流135mA，屏单端电压AC950V，工作频率45KHz；点灯电压AC1225V（0℃），点灯时间1到2S英寸屏（不带背光板）2、IPL42LLG 42英寸屏IPL42L配配LG 42该屏采用16支CCFL直灯管通过均流电容（15PF）后并联，屏典型工作电流135mA，屏单端电压AC1500V，工作频率58KHz；点灯电压AC2050V（0℃）(非最终数参数），点灯时间1到2S2CCFL灯管的原理CCFL(Cold Cathode Fluorescent Lamps)即冷阴极荧光灯，是一种气体放电发光器件，其构造类似常用的日光灯，通过连接插头与高压板相连。
CCFL为什么是“冷”阴极呢？通常发射电子的材料，即阴极，分冷与热两种。
热阴极，是指用电流方式把阴极加热至800℃以上，让阴极内的电子因获得热能后转换为动能而向外发射：冷阴极，是指无须把阴极加热，而是利用电场的作用来控制界面的势能变化，使阴极内的电子把势能转换为动能而向外发射。
两种阴极的最大区别是，热阴极用低电压就可以产生电子发射，而冷阴极往往需要很高的电压才能产生电子发射；热阴极的寿命比较短，冷阴极的寿命比较长。
故在液晶屏的背光源中，常常使用冷阴极。
3CCFL是一个密闭的气体放电管，其结构如下图所示，在管的两端是阴冷极，采用镍、钽和锆等金属做成，无须加热即可发射电子。
灯管内主要是惰性气体氩气，另外，有充人少量的氖气和氪气作为放电的触媒，再有就是少量的汞气。
在两端加一定高压(这个电压为启动电压，一般为1500～1800V)时，灯管中的汞原子在高压的作用下会释放出紫外光，波长大约是253.7nm。
与此同时，有一部分电能转化为热能白白消耗掉了，大约只有60％电能会转化成紫外光。
L6562A与L6562D区别
L6562A与L6562D区别L6562A与L6562DL6562A是PFC产品系列的最新器件，它是一个工作在转换模式(TM)下的电流模式控制器。
作为L6562的改进型号，L6562A已经在液晶电视、 AC-DC适配器和充电器、台式机和游戏机等许多设计中作为业界基准使用。
对于SO-8和DIP-8两种封装类型，L6562A都和L6562D保持管脚兼容性，同时具有更高的性能。
由于L6562A具有更低的电流感应阈值(典型值为1.1V)，因此可使用更小/更低功耗的感应电阻，从而大大提高整个系统的效率。
另外，L6562A具有更低的工作电流和动态过电压保护电流，因此具有更低的待机功耗。
新的数字消隐时间和更小的传输时间使得该器件在过零频率附近的高频区域仍然可以工作，因此降低了总的谐振失真。
通过采用由ST持有专利的固定关段时间拓扑技术，输出功率可以很容易地超过400瓦。
L6562A 特性实现最低AC输入电流总谐振失真的专门乘法器设计可提高系统效率的超低功率损失电流感应器超低启动电流(典型值为40µA)带UVLO下拉和电压钳位的电流为-600/+800Ma的推挽栅驱动电流感应器具有领先的数字消隐时间Fb输入取消功能精确可调的外部过电压保护内部参考电压浮动范围在1%之内 (Tj = 25?C) 采用SO-8和DIP-8封装类型L6562A和L6562的对比参数 / 功能 L6562D L6562A电流感应动态电压 (典1.7V 1.1V 型值)是否可通过把FB输入置否是为低来使器件无效在70kHz时的工作功耗3.5mA 3.0mA (典型值)动态OVP触发电流(电40µA 27µA 流)电流感应器数字消隐时否是间ZCD 启动/触发/钳位阈2.1/1.6/0.7V 1.4/0.7/0V 值(典型值)IC启动 & 关断阈值(典12/9.5V 12.5/10V 型值)电流感应传输延迟 (典200ns 120ns 型值)关断阈值范围 (最大值) ?0.8V ?0.5V乘法器增益(典型值) 0.6 0.38符合IEC61000-3-2标准的SMPS (液晶电视, 台式机, 个人电脑, 游戏机)) 输出功率高达400瓦高端AC-DC适配器/充电器电子镇流器。
带极低THD的过渡模式PFC控制器L6562

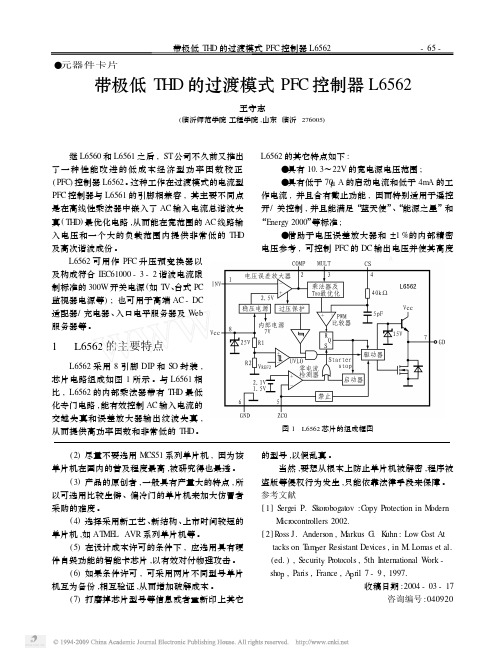

-65-●元器件卡片带极低THD的过渡模式PFC控制器L6562王守志(临沂师范学院工程学院,山东临沂276005)带极低TH D的过渡模式PFC控制器L6562继L6560和L6561之后,ST公司不久前又推出了一种性能改进的低成本经济型功率因数校正(PFC)控制器L6562。
这种工作在过渡模式的电流型PFC控制器与L6561的引脚相兼容,其主要不同点是在高线性乘法器中嵌入了AC输入电流总谐波失真(TH D)最优化电路,从而能在宽范围的AC线路输入电压和一个大的负载范围内提供非常低的TH D 及高次谐波成份。
L6562可用作PFC升压预变换器以及构成符合IEC61000-3-2谐波电流限制标准的300W开关电源(如T V、台式PC监视器电源等);也可用于高端AC-DC适配器/充电器、入口电平服务器及W eb服务器等。
1L6562的主要特点L6562采用8引脚DIP和SO封装,芯片电路组成如图1所示。
与L6561相比,L6562的内部乘法器带有TH D最低化专门电路,能有效控制AC输入电流的交越失真和误差放大器输出纹波失真,从而提供高功率因数和非常低的TH D。
L6562的其它特点如下:●具有10.3～22V的宽电源电压范围;●具有低于70μA的启动电流和低于4m A的工作电流,并且含有截止功能,因而特别适用于遥控开/关控制,并且能满足“蓝天使”、“能源之星”和“Ener gy2000”等标准;●借助于电压误差放大器和±1%的内部精密电压参考,可控制PFC的DC输出电压并使其高度(2)尽量不要选用M CS51系列单片机,因为该单片机在国内的普及程度最高,被研究得也最透。
(3)产品的原创者,一般具有产量大的特点,所以可选用比较生僻、偏冷门的单片机来加大仿冒者采购的难度。
(4)选择采用新工艺、新结构、上市时间较短的单片机,如AT ME L AVR系列单片机等。
(5)在设计成本许可的条件下,应选用具有硬件自毁功能的智能卡芯片,以有效对付物理攻击。
MIP260T电源原理介绍
POWER,INVERTER incorporate +5VSTB +5V MCU feedback
D 5 1 1
POWER´
Save 30W! ≈ 20W
digital control PFM，intelligent Protection
+
CCFL/ EEFL CCFL/ EEFL
输入电压工作频率范围 47---63HZ 最大 AC 输入电流 浪涌电流(冷开机) 效率(100V 输入时最 效率(220V 输入时最 效率(264V 输入时最
谐波电流 漏电流 输入保险丝规格
Power Factor(full load) Standby Power Consumption 30mA, 230Vac) 电源部份 Output Characteristics: OUTPUT VOLTAGE 输出电压 +5V2(SB) +5V 12V
MIP260T 二合一电源原理介绍
第一节 MIP260T 电源方案原理介绍 主要的功能模块 IC 1、待机电源 IC：OB2262（昂宝） 2、PFC 控制 IC：L6562 （ST） 3、PWM 控制 IC：SG3525 （ON） 4、INVERTER 高压控制 IC：MOD2602（MEGMEET） 屏的型号： 匹配 CMO：V260B1-LN1；lamp:4； CCFL 屏典型工作电流 7.5mA，U 行灯管电压 1960V，工作频率 55KHz；点灯电压 3090V （0℃） ，点灯时间 1S。 MIP260T 电源控制信号 Control Signal SB SB BK DM comments 5.5V≥ON≥2.5V 1.5V≥OFF≥0V 5.5V≥ON≥2.5V 0.7V≥OFF≥0V 3.3V(MAX)≥ON≥0V(MIN) outputs The AC power output is on The AC power output is off The inverter working PWM Dimming :160HZ
L6562调试所遇问题
AC85V~265V L6562D调试所遇问题
用L6562A开机不启动：需用表笔确发1、2脚才能启动。
在网络上查阅相关资料，发现L6562A与L6562D工作电路有点区别。
L6562A 1脚接有一电阻（560K-680K）到电源VCC。
L6562D无需外接电阻。
这就是它俩之间的区别。
PFC功率因数低：此款电路功率因数可以达到最高0.995。
电源整流后滤波电容偏大会造成PFC偏低，L6562D 3脚电压偏高会降低PFC，但是太低的又将影响AC85V时功率下降，输出电流降低。
电源源启动，输出电流会由高降到正常值。
现将IC258的电流检测脚的反馈电容由104改成106后，启动后电流开始从低升起到正常值。
变压器48：24：9：7 初级电感量从2mH到0.622mH调试，短路其它绕组测试初级漏感量10uH。
电感量低峰-峰值也会有所降低。
电源源效率85V AC82.5%、220V AC88%、265V AC84%与平常的不一样。
可能与变压器有关糸，没做变压器修改测试。
电源输出短路造成输入功率大30W，MOS管1分钟后有点发热。
输出电流检测电阻烫手，2W/1R电阻有1伏多的电压最大草1A电流，IC6562D反馈绕阻上的整流二极管用M7（4007）有所缓解19W，但是4007会影响电源效率下降两个点且无法做5W以下。
有4863-2可以做3W以下。
很不错还没全功能测试。
L6562引脚功用参数及作业原理
L6562引脚功用参数及作业原理L6562引脚功用参数及作业原理从220V沟通电网经整流供应直流是电力电子技能及电子仪器中运用极为广泛的一种底子变流计划，但由于整流器是一种非线性元件和储能元件的组合，使得输入电流波形发作严峻畸变，呈脉冲状。
脉冲状的输入电流富含许多谐波电流，一方面临电网构成严峻污染，另一方面使输入电路功率因数下降。
为了跋涉电网的供电质量和牢靠性，一同也为了跋涉功率因数、结束节能，需选用有用的技能办法削减输入端谐波重量。
跋涉功率因数的办法首要有两种：一种是无源功率因数校处死，在整流器和电容之间串联一个滤波电感，或在沟通侧接入谐振滤波器，来拓展输入电流的导通角;另一种是有源功率因数校对(APFC)法，在整流器和负载之直接一个DC-DC改换器，运用电流反响技能，使输入端电流波形盯梢沟通输入正弦波形，然后把功率因数跋涉到0.99或更高。
有源功率因数校对操控芯片品种繁复，这篇文章介绍峰值电流操控办法的功率因数校对操控芯片L6562，一同剖析它在功率因数校对电路中的功用，树立了实习电路并测验其典型波形，验证了该芯片的牢靠性。
2.L6562的特征和引脚2.1特征L6562的首要特征为：内部的乘法器带有THD最优化专门电路，能有用操控AC输入电流的交越失真和过失拓展器输出纹波失真，然后走进功率因数和下降THD。
L6562的其它特征如下：⑴具有10.3V～22V的宽电源电压计划;⑵具有低于70MA的主张电流和低于4mA的作业电流，而且富含截止功用，因此分外适用于遥控开/关操控，而且能满意蓝天使、动力之星和Energy2000等规范;⑶凭仗于电压过失拓展器和1%的内部精细电压参看，可操控PFC的DC输出电压并使其高度安稳;⑷具有过电压保护功用，能安全处理主张和负载断开时发作的过电压;⑸在电流感测脚内嵌RC低通滤波电路，可削减外部元件数量和PCB面积;⑹带有源电流/灌电流为600mA/800mA的推挽式输出级，并带有欠压断定(UVID)下拉和15V的电压钳位，可驱动功率MOSFET或IGBT，然后可使改换器输出功率高达300W。
L6562
基于L6562的高功率因数boost电路的设计0 引言Boost是一种升压电路，这种电路的优点是可以使输入电流连续，并且在整个输入电压的正弦周期都可以调制，因此可获得很高的功率因数；该电路的电感电流即为输入电流，因而容易调节；同时开关管门极驱动信号地与输出共地，故驱动简单；此外，由于输入电流连续，开关管的电流峰值较小，因此，对输入电压变化适应性强。
储能电感在Boost电路起着关键的作用。
一般而言，其感量较大，匝数较多，阻抗较大，容易引起电感饱和，发热量增加，严重威胁产品的性能和寿命。
因此，对于储能电感的设计，是Boost电路的重点和难点之一。
本文基于ST公司的L6562设计了一种Boost电路，并详细分析了磁性元器件的设计方法。
1 Boost电路的基本原理Boost电路拓扑如图1所示。
图中，当开关管T导通时，电流，IL流过电感线圈L，在电感线圈未饱和前，电流线性增加，电能以磁能的形式储存在电感线圈中，此时，电容Cout 放电为负载提供能量；而当开关管T关断时，由于线圈中的磁能将改变线圈L两端的电压VL卡及性，以保持其电流IL不突变。
这样，线圈L转化的电压VL与电源Vin串联，并以高于输出的电压向电容和负载供电，如图2所示是其电压和电流的关系图。
图中，Vcont为功率开关MOSFET的控制信号，VI为MOFET两端的电压，ID为流过二极管D的电流。
以电流，IL作为区分，Boost电路的工作模式可分为连续模式、断续模式和临界模式三种。
式(2)即为Boost电路工作于连续模式和临界模式下的基本公式。
式(2)即为Boost电路工作于连续模式和临界模式下的基本公式。
2 临界状态下的Boost-APFC电路设计基于L6562的临界工作模式下的Boost-APFC电路的典型拓扑结构如图3所示，图4所示是其APFC工作原理波形图。
利用Boost电路实现高功率因数的原理是使输入电流跟随输入电压，并获得期望的输出电压。
