第十七章欧姆定律 专题训练特殊法测电阻2021-2022学年人教版九年级物理全一册(word含答案)
第十七章专题训练特殊法测电阻
1.在测量未知电阻R x的实验中，某小组设计了以下实验方案，其中电源电压未知，电阻R0的阻值已知．
（1）按如图所示的电路图连接好电路；
（2）开关S拨到位置1，移动滑片P至任一位置，读出电流表示数_________；
（3）开关S拨到位置2，
__________________________________________________________．
（4）用测得的物理量和已知物理量表示未知电阻R x＝_________．
2.某实验小组要得到R x的阻值，但是手边只有两个开关、一个电压未知的电源、一个阻值为10 Ω的定值电阻R0、一只电流表及导线若干，他们设计了如图所示的电路．
（1）根据电路图连接电路时，开关S1应处于_________（填“断开”或“闭合”）状态．（2）当S1闭合、S2断开时，电流表示数为0.2 A．
（3）当开关S1、S2都闭合时，电流表指针超过了0～0.6 A的量程，改接大量程后，电流表指针恰与第（2）步读数时指针所指的位置相同，则此时电流表的示数为
_________A．
（4）若电源电压恒定不变，根据上述数据计算出R x＝_________Ω．
3.利用电流表，已知阻值的定值电阻R0和恒压电源，可以测出未知电阻R x的阻值，电路图如图所示．
（1）闭合开关_________，测出通过已知电阻R0的电流I0．
（2）闭合开关_________，测出___________．
（3）用测得的物理量和已知物理量表示待测电阻R x＝_________．
4.用如图所示的电路来测量未知电阻R x的阻值，R0阻值已知．
（1）将实验过程补充完整：
a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；
b．闭合开关，
__________________________________________________________________；
c．断开开关，整理器材．
（2）用测量所得的物理量和已知量表示出待测电阻R x＝_________．
5.小明同学要测量某未知电阻的阻值（整个实验过程中电源电压保持不变）
（1）按照图甲电路图正确连接电路后，闭合开关，小明发现电流表无示数，但电压表示数很大。
电路中出现的故障原因是____________________________________。
（2）排除故障后，电流表和电压表的示数如图乙所示，则R0=_____Ω。
接下来小明调整变阻器的滑片继续测量，这样做的目的是______________________________。
（3）小明想利用这些器材测量另一个未知电阻Rx的阻值，但发现电流表已经损坏。
小华帮他设计另一个实验方案：利用图丙所示的电路，先闭合开关S、S1，记下电压表的示数U1，再断开S1，记下电压表示数U2。
则Rx=______________（表达式用测得的量与已知量表示）。
6.小张同学进行“伏安法测电阻”的实验，实物图如图甲所示。
（1）请你用笔画线代替导线，将图甲中的电路连接完整。
（导线不得交叉）
（2）闭合开关前，滑动变阻器的滑片应滑到最______ （选填“左”或“右”）端。
（3）某次实验中，移动滑片使电压表示数为2.0V，此时电流表的指针位置如图乙所示，则电流表的示数为______ A，本次测得R1的阻值为______ Ω。
（4）实验后，小张同学设计了另外一种测电阻的方法，电路图如图丙所示。
R x为待测电阻，电源电压恒定，定值电阻R0=20Ω。
实验步骤如下：
①保持开关S2断开，闭合开关S、S1，读出并记录电流表示数I1=0.3A；
②断开开关S1，闭合开关S、S2，读出并记录电流表示数I2=0.5A。
处理实验数据，可求得R x= ______ Ω。
7.某同学利用图甲所示的电路来测量一未知电阻R x．
（1）请用笔画线代替导线，将图甲中实物图连接完整．
（2）闭合开关后，当滑动变阻器的滑片移动到某一位置时，电压表的示数为1.2 V，电流表的示数如图乙所示，则I＝__________A，R x＝__________Ω．
（3）该同学又设计了如图丙所示的测量电路，同样可以测量未知电阻R x，其中R0是定值电阻．请在空格内把实验步骤补充完整．
①________________，用电压表测出电源的电压U；
②________________，用电压表测出待测电阻R x两端的电压为U1；
③请用测量值U和U1、已知量R0，写出表达式R x＝__________．
8.如图甲是一测温装置的原理电路，热敏电阻R1的阻值随温度变化情况如图乙所示，电源电压U恒定，定值电阻R0＝20 Ω。
（1）当温度升高时，定值电阻R0两端电压________。
（选填“变大”“变小”或“不变”）
（2）小华将一量程为0～3 V的电压表接入电路并将其改装成温度表，要求满足以下两个条件：温度表的量程为0～80℃；温度升高，电压表示数增大。
①小华应将电压表与________并联（选填“R1”或“R0”）；
②该电路的电源电压为________；
③改装好的温度表“0℃”对应的电压值为________。
（3）若仅在上述电路中再串联一定值电阻R2，即可使电路所能测量的最高温度为140℃。
①请在图的虚线框内将R1、R0、R2和电压表连入电路；
②求出R2的阻值：________。
9.某科技小组同学发现实验室有一只标有“x kΩ”的电阻（x为模糊不清的一个数字），为了测出这只电阻的阻值，他们进行了如下探究：
（1）首先设计的实验电路如图甲所示，使用的器材有：两节新干电池、待测电阻
R x、电压表V（0～3 V、0～15 V量程）、电流表A（0～0.6 A、0～3 A量程）、滑动变阻器（标有“50 Ω 1 A”）、开关、导线若干。
实验后发现，该方案无法测出电阻R x的值，其主要原因是_______________________________。
（2）经讨论后他们利用原有器材并补充适当的器材，重新设计测量电阻R x的实验方案。
小李设计的电路图如图乙所示，其中定值电阻R0＝2 kΩ。
他连接电路后，闭合
S1，断开S2，想先测出电源电压，但读出电压表示数U＝2 V，与两节干电池能提供的
电压相差很大。
请教老师后才知道，电压表相当于一个能显示自身两端电压的定值电阻。
则根据小李的测量数据和电源电压（取3 V），可估算出电压表自身的电阻为________kΩ。
（3）小组其他同学设计的实验电路如图所示，在电源电压恒定且已测出的条件下，能先测出电压表自身电阻，再测出R x阻值的电路是________。
A．B．
C．D．
（4）他们选择正确方案测出R x的阻值后，又有同学提出，应该通过多次测量求平均值来减小误差。
在正确方案的基础上，通过下列操作，能实现多次测量R x阻值的是_______。
A．改变电源电压
B．将R0换成50 Ω的定值电阻
C．将电压表换成“0～0.6 A”的电流表
10.在物理实验中常用到等效替代法，等效替代法是利用一个物体的某一物理性质与另一物体在这一物理性质上效果相同的特点，加以替代的方法。
如：将一个7Ω的电阻替换2Ω和5Ω串联的电阻，电路中电流表的示数不变，说明一个7Ω的电阻与阻值为2Ω和5Ω串联的电阻对电流的阻碍作用是等效的，所以可用7Ω的电阻替代2Ω和5Ω串联的电阻。
在用如图所示电路测量未知电阻的实验中也用到了等效替代法，其中R x 是待测电阻（阻值大约几百欧），R是滑动变阻器，R0是电阻箱（电阻箱的最大值大于
R x）。
（1）闭合开关前，滑片P应置于端。
（选填“a”或“b”）
（2）请根据实验电路图完成下列主要的实验步骤。
①按电路图连好电路，并将电阻箱R0的阻值调至最大。
②闭合开关S1。
③闭合开关，调节滑片P，记下电流表的读数I。
④断开开关，闭合开关，保持的电阻不变，调节使电流表的示数仍为I。
（3）在此实验中，若将电流表改用电压表，其他器材不变，请画出用等效替代法测量R x电阻的实验电路图。
（要求所设计的电路在连接好后，只能通过开关改变电路连接情况。
）
参考答案
1.（2）I 1 （3）保持滑片P 位置不变，读出电流表示数I 2 （4）I 1R 0
I
2−I 1
2.（1）断开 （3）1 （4）2.5
3.（1）S 1 （2）S 1、S 2 干路电流I （3）I 0R 0I−I 0
4.（1）b ．适当调节滑动变阻器，读出电压表V 1、V 2的示数分别为U 0、U x
（2）U x R 0
U 0
5.（1）电阻R 0断路；（2）6；多次测量求平均值，减小实验误差；（3）(U 1−U 2)R 0U 2
6.右 0.16 12.5 30
7.（1）如答图所示 （2）0.3；4 （3）①闭合开关S 、S 1 ②闭合开关S 、断开S 1 ③U 1R 0
U−U 1
8.（1）变大；（2）①R0；②9 V ；③0.9 V；（3）①如图所示；②20 Ω
9.（1）电流太小，无法用电流表直接测出（2）4 （3）C（4）A
10.（1）a；
（2）③S3；④S3；S2；R ab；R0；
（3）。
第十七章《欧姆定律》实验专题2021-2022学年人教版九年级物理上期
人教版九年级物理上期第十七章《欧姆定律》实验专题十题1．小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两节，电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只、导线若干。
根据图甲所示的电路图进行实验。
（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整。
（2）连接电路。
闭合开关前，滑动变阻器滑片P应处于（选填“A”或“B”）端。
（3）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是。
（4）实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向（选填“左”或“右”）移动。
（5）实验过程中，电流表的示数如图丙所示，此时电路中的电流为A。
（6）试验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示。
老师看后说其中一次是错误的。
帮小明分析出错的是第次，原因是。
实验次数123456电压U/V0.5 1.0 1.5 2.0 2.5 3.0电流I/A0.10.20.30.40.50.6 2．如图甲所示是小明“探究电流与电压、电阻的关系”的实验电路图。
选用的实验器材是：电源（3V）、电流表（0～0.6A）、电压表（0～3V），定值电阻R1＝5Ω、R2＝10Ω、R3＝20Ω，滑动变阻器（40Ω 2A）、开关、导线若干。
（1）探究电流与电压关系：①探究电流与电压的关系时，要保持不变，采用的科学方法是。
②小明在实验中进行多组数据测量的目的是什么？③小明选用5Ω和10Ω的两只电阻分别进行实验后，由实验数据画出的图象如图乙所示，其中M图象对应的是哪只电阻？由M图象得到的实验结论是什么？（2）探究电流与电阻的关系：①小明在实验中，首先确定一个保持不变的电压值U，当AB间的电阻R由5Ω换成10Ω时，闭合开关，应将滑动变阻器的滑片向（选填“a”或“b”）移动，才能使电压表示数变为U。

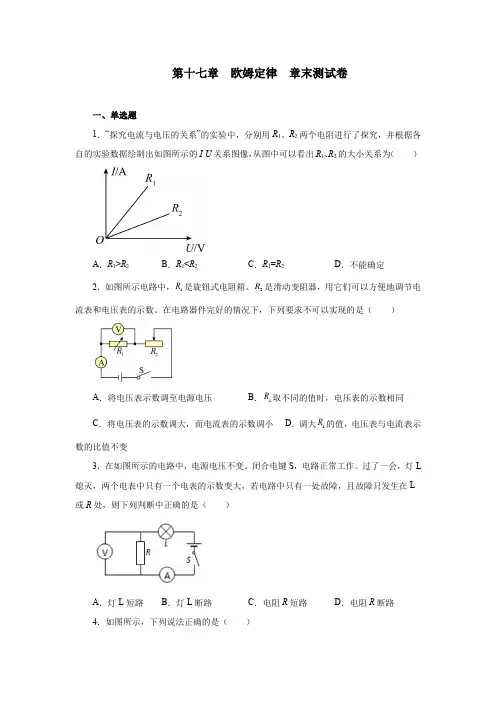

第十七章欧姆定律章末测试卷2021—2022学年人教版九年级物理全一册(word版含答案)
第十七章 欧姆定律 章末测试卷一、单选题1．“探究电流与电压的关系”的实验中，分别用R 1、R 2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I -U 关系图像，从图中可以看出R 1、R 2的大小关系为（ ）A ．R 1>R 2B ．R 1<R 2C ．R 1=R 2D ．不能确定 2．如图所示电路中，是旋钮式电阻箱、是滑动变阻器，用它们可以方便地调节电流表和电压表的示数。
在电路器件完好的情况下，下列要求不可以实现的是（ ）A ．将电压表示数调至电源电压B ．取不同的值时，电压表的示数相同C ．将电压表的示数调大，而电流表的示数调小D ．调大的值，电压表与电流表示数的比值不变3．在如图所示的电路中，电源电压不变。
闭合电键S ，电路正常工作。
过了一会，灯L 熄灭，两个电表中只有一个电表的示数变大，若电路中只有一处故障，且故障只发生在L 或R 处，则下列判断中正确的是（ ）A ．灯L 短路B ．灯L 断路C ．电阻R 短路D ．电阻R 断路 4．如图所示，下列说法正确的是（ ）1R 2R 1R 1RA ．滑片P 向b 端移动时，连入电路的电阻变小B ．滑片P 向a 端移动时，小灯泡的亮度增强C ．滑动变阻器不能改变灯泡中的电流D ．滑片P 移到b 端，小灯泡最亮5．某学校研究性学习小组在参观给载重车称重的“地中衡”后，同学们结合所学物理知识，设计了一个能实现给载重车称重的模拟装置，其原理图如图所示，通过由电表改装成“称重计”的指示值，可读出载车所受的重力。
图中为定值电阻，为滑动变阻器。
秤的水平台面上没有重物时，滑动变阻器的滑片P 在端，当秤的水平台面上放有物时，台面向下平移并带动滑动变阻器的滑片P 向b 端滑动。
已知滑片P 向端移动的距离与台面上物体所受力大小成正比，电源两端的电压保持不变，下列说法中正确的是（ ）A ．图中的“称重计”实质上是一个电流表B ．载重车所受的重力越大，通过滑动变阻器的电流越为C ．载重车所受的重力越大，“称重计”的示数越大D ．电路中的完全可以用导线代替6．将光敏电阻。

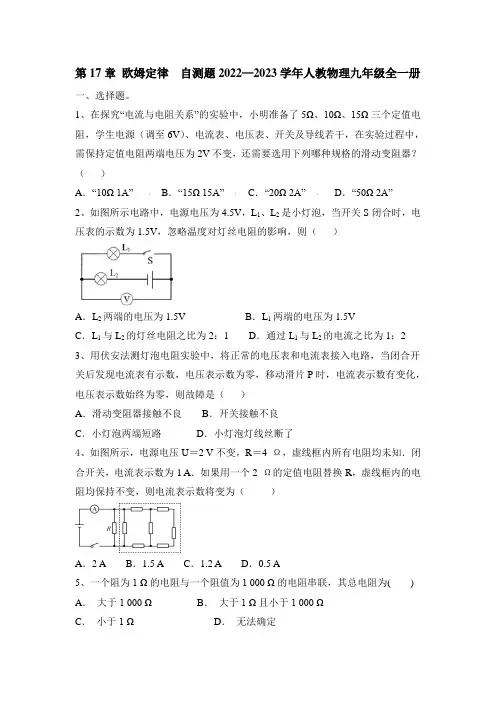

第17章 欧姆定律 自测题--人教版物理九年级全一册
第17章欧姆定律自测题2022—2023学年人教物理九年级全一册一、选择题。
1、在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？（）A．“10Ω 1A” B．“15Ω 15A” C．“20Ω 2A” D．“50Ω 2A”2、如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2：1 D．通过L1与L2的电流之比为1：2 3、用伏安法测灯泡电阻实验中，将正常的电压表和电流表接入电路，当闭合开关后发现电流表有示数，电压表示数为零，移动滑片P时，电流表示数有变化，电压表示数始终为零，则故障是（）A．滑动变阻器接触不良B．开关接触不良C．小灯泡两端短路D．小灯泡灯线丝断了4、如图所示，电源电压U＝2 V不变，R＝4 Ω，虚线框内所有电阻均未知．闭合开关，电流表示数为1 A．如果用一个2 Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为（）A．2 A B．1.5 A C．1.2 A D．0.5 A5、一个阻为1 Ω的电阻与一个阻值为1 000 Ω的电阻串联，其总电阻为() A．大于1 000 ΩB．大于1 Ω且小于1 000 ΩC．小于1 ΩD．无法确定6、（双选）下列说法正确的是（）A．如图所示，这个电阻器在电路中可以像滑动变阻器一样改变阻值B．如图所示，要使汽车的油量减少时，油量表示数变小，油量表是个电压表C．如图所示，这个电位器为音量控制器，接入电路中是AB两接线柱，滑动片顺时针旋转时，电流减小D．如图所示，电源电压不变，探究电压一定时，电流与电阻关系时，将ab两点的R由10Ω换成5Ω时，需要向左移动滑片P的位置7、一个标有“1.5A 50Ω”字样的电阻，当它与一个标有“1A 30Ω”字样的电阻串联接入电路时，电路两端的最大允许电压为（）A．30V B．120V C．75V D．80V8、在“测量小灯泡电阻”的实验中，滑动变阻器所起作用的说法不正确的是（）A．改变电路中的电流B．保护电路C．改变被测小灯泡的电阻D．改变被测小灯泡两端的电压9、如图所示的电路中，电源电压恒定不变，开关S1闭合．当开关S2由断开到闭合时（）A．电压表示数不变，电流表示数变小B．电路的总电阻变大，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数不变，电流表示数不变10、（双选）用如图所示，在探究“通过导体的电流与电压之间的关系”时，其中关于使用滑动变阻器的目的，下列说法正确的是（）A．多次实验求平均值，使实验结果更加准确B．保证通过导体的电流不变C．改变导体两端电压D．保护电路11、如图所示，R1的电阻是30Ω，R2的电阻是20Ω，闭合开关S，断开开关S1时电流表的示数是0.3A，再闭合开关S1时电流表的示数是（）A．0.3A B．0.5A C．0.6A D．0.2A12、在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是（）A．改变待测电阻两端的电压B．改变待测电阻中的电流C．为了使电流表能选用小量程而使测量结果更准确D．保护电路中的电路元件*13、伏安法测电阻实验中，滑动变阻器不能起到的作用是（）A．改变待测电阻两端的电压B．改变电路中的电流C．保护电路D．改变待测电阻的阻值14、下列电路中，已知电源电压相等，且R1＜R2，开关闭合后，则电路中电流表的示数最小的是（）A．B．C．D．*15、在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数不变，电压表的示数不变D．电流表的示数变小，电压表的示数不变二、填空题。
物理九年级全册第十七章欧姆定律专题训练7特殊方法测电阻课件 新人教版
第十七章ꢀ欧姆定律专题训练七ꢀ特殊方法测电阻1．用电压表和已知阻值的定值电阻R测未知电阻R的阻值。
电路设0x计举例：如图所示，只闭合开关S、S，电压表示数为U；再断开开121关S，闭合开关S，电压表示数为U，则R的表达式为R＝232x x_______________________2．小明只有一个电压表和一个已知电阻R，于是设计了如图所示的电路来测量未知电阻Rx，请在空格内将实验步骤补充完整。
(1)闭合开关S、断开开关S1，用电压表测出电阻R两端的电压为U；00闭合开关S、S1(2)_____________________，用电压表测出电源的电压U；(3)请写出用测量值U、U及R来表示R的表达00x式：R＝_________________________x3．小李没有定值电阻，但是有一个已知最大阻值为R0的滑动变阻器，于是他设计了如图所示的电路，来测量未知电阻Rx ，请在空格内帮他将实验步骤补充完整：(1)闭合开关S，将滑动变阻器的滑片调到B端，测出待测电阻Rx 两端的电压为U1；将滑动变阻器的滑片调到A端(2)闭合开关S，_________________________，用电压表测出电源的电压U；(3)请写出用测量值U、U1及R0来表示Rx的表达式：Rx＝_________________4．用电流表和定值电阻R0测未知电阻Rx的阻值。
电路设计举例：如图所示，断开开关S2，闭合开关S1，电流表示数为I1；断开开关S1，闭合开关S2，电流表示数为I2，则Rx的表达式为Rx＝___________________________(1)闭合开关S、S时，电流表的示数为I；121(2)___只__闭__合__开__关__S_2_，__电__流__表__的__示__数__为__I_2____________；(3)请用I、I和R表示R，R＝_____________________120x x6．小亮同学利用一个已知最大阻值为R的滑动变阻器、电流表、电源(电压未知)、一个开关、若干导线，设计了如图所示的电路，来测量未知电阻R的阻值，请帮他将实验步骤补充完整。

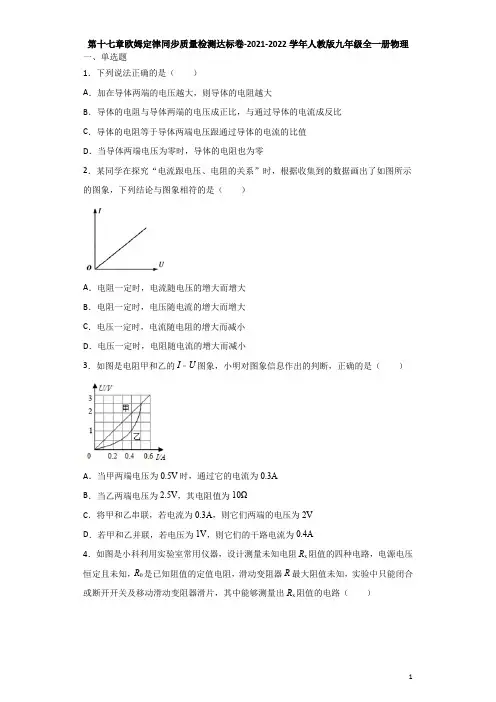

第十七章欧姆定律 练习 2021-2022学年人教版九年级全一册物理(word版含答案)
