SGP离子性中间膜夹层玻璃要点

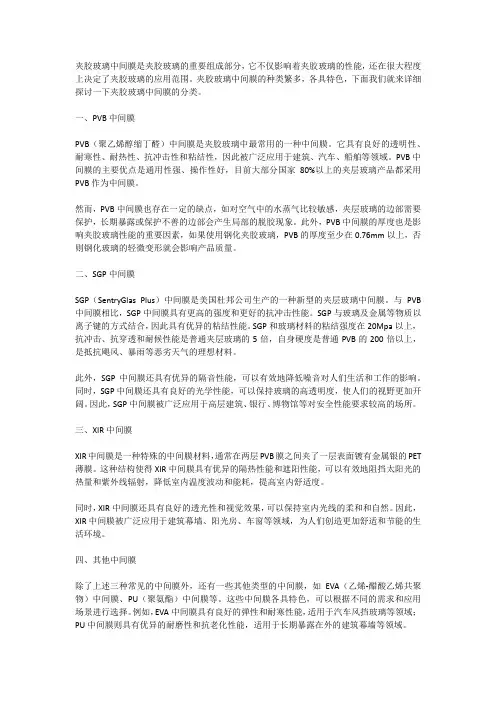

夹胶玻璃中间膜分类
夹胶玻璃中间膜是夹胶玻璃的重要组成部分，它不仅影响着夹胶玻璃的性能，还在很大程度上决定了夹胶玻璃的应用范围。
夹胶玻璃中间膜的种类繁多，各具特色，下面我们就来详细探讨一下夹胶玻璃中间膜的分类。
一、PVB中间膜PVB（聚乙烯醇缩丁醛）中间膜是夹胶玻璃中最常用的一种中间膜。
它具有良好的透明性、耐寒性、耐热性、抗冲击性和粘结性，因此被广泛应用于建筑、汽车、船舶等领域。
PVB中间膜的主要优点是通用性强、操作性好，目前大部分国家80%以上的夹层玻璃产品都采用PVB作为中间膜。
然而，PVB中间膜也存在一定的缺点，如对空气中的水蒸气比较敏感，夹层玻璃的边部需要保护，长期暴露或保护不善的边部会产生局部的脱胶现象。
此外，PVB中间膜的厚度也是影响夹胶玻璃性能的重要因素，如果使用钢化夹胶玻璃，PVB的厚度至少在0.76mm以上，否则钢化玻璃的轻微变形就会影响产品质量。
二、SGP中间膜SGP（SentryGlas Plus）中间膜是美国杜邦公司生产的一种新型的夹层玻璃中间膜。
与PVB 中间膜相比，SGP中间膜具有更高的强度和更好的抗冲击性能。
SGP与玻璃及金属等物质以离子键的方式结合，因此具有优异的粘结性能。
SGP和玻璃材料的粘结强度在20Mpa以上，抗冲击、抗穿透和耐候性能是普通夹层玻璃的5倍，自身硬度是普通PVB的200倍以上，是抵抗飓风、暴雨等恶劣天气的理想材料。
此外，SGP中间膜还具有优异的隔音性能，可以有效地降低噪音对人们生活和工作的影响。
同时，SGP中间膜还具有良好的光学性能，可以保持玻璃的高透明度，使人们的视野更加开阔。
因此，SGP中间膜被广泛应用于高层建筑、银行、博物馆等对安全性能要求较高的场所。
三、XIR中间膜XIR中间膜是一种特殊的中间膜材料，通常在两层PVB膜之间夹了一层表面镀有金属银的PET 薄膜。
这种结构使得XIR中间膜具有优异的隔热性能和遮阳性能，可以有效地阻挡太阳光的热量和紫外线辐射，降低室内温度波动和能耗，提高室内舒适度。

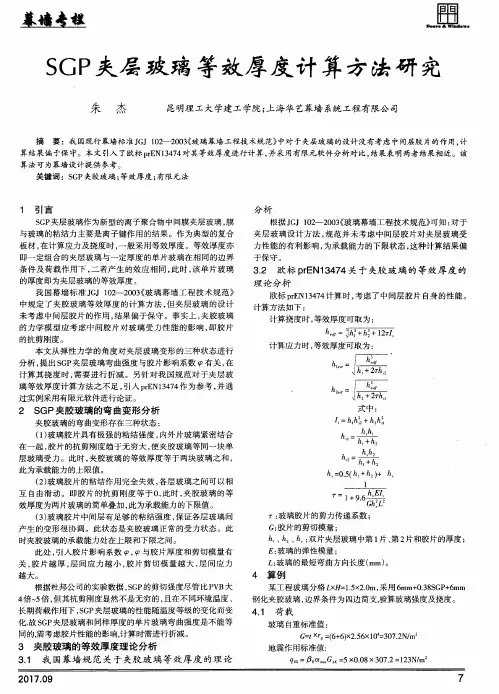

SGP夹层玻璃等效厚度计算方法研究
计算 挠度 时 ， 等效厚度可取为 ：
ｈ 硝＝ ： 厨 蕊
计算应力 时， 等效厚度 可取 为 ：
＝
本文从 弹性力学 的角度对夹层玻璃 变形 的三种状 态进行
分析 ， 提出Ｓ Ｇ Ｐ 夹层玻 璃弯 曲强度 与胶 片影响系数 ｇ ｏ有关 ， 在 计算 其挠度 时 ， 需要 进行折 减 。另 针对我 国规 范对 于夹层 玻 璃等效 厚度计算 方法之不 足 ， 引入 ｐ ｒ Ｅ Ｎ１ ３ ４ ７ ４ 作为参 考 ， 并 通
越 大。
玻璃 的最短弯 曲方 向长度 ｒ ａｍ） 。
４ 算例
某工程玻 璃分格Ｌ ｘ Ｈ＝ １ ． ５ ｘ ２ ． Ｏ ｍ， 采用 ６ ｍｍ ＋ ０ ． ３ ８ Ｓ Ｇ Ｐ ＋ ６ ｍ ｍ
根 据杜邦公 司的实验 数据 ， Ｓ Ｇ Ｐ的剪切强度尽管比 Ｐ Ｖ Ｂ 大 ４ 倍 ５ 倍， 但其抗剪 刚度显然不是无穷的 ， 且 在不 同环境温度 、
（ ２ ） 玻璃胶片 的粘 结作用完全失效 ， 各 层玻璃之 间可 以相 互 自由滑动 。即胶 片的抗剪 刚度等 于 ０ ， 此时， 夹胶 玻璃 的等
ｚ
＝ 。 ＋ ＾ 。
ｈ， ｈ２
ｈ ＝ Ｏ ． ５ ｆ ｈ １ ＋ｈ ２ ） ＋ ｈ
ｈ Ｅ ｌ
ｏ ，
ｒ １＋９ ６
的厚度 即为夹利影响 ， 为承载能力 的下 限状态 ， 这种计算 结果偏 于保守。
３ ． ２ 欧标 ｐ ｒ Ｅ Ｎ１ ３ ４ ７ ４关 于 夹胶 玻 璃 的等 效 厚 度 的
理 论分析
欧标 ｐ ｒ Ｅ Ｎ１ ３ ４ ７ ４ 计算 时 ， 考虑 了中间层 胶片 自身 的性能 。
ｒｌ ｒ ｂ ， Ｌ

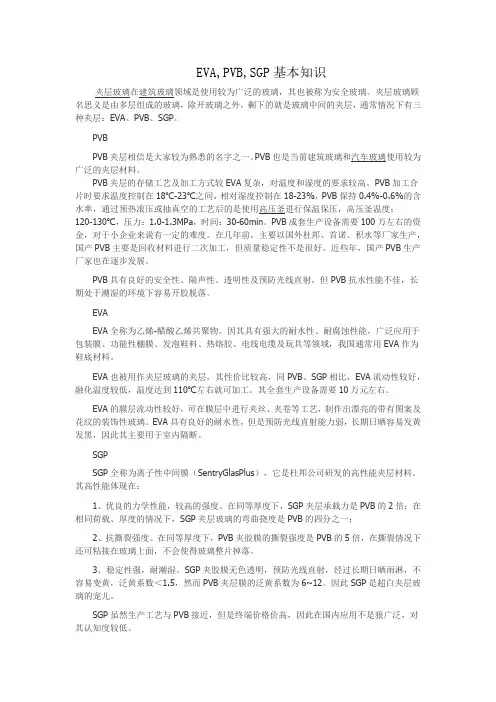

夹胶玻璃胶片EVA,PVB,SGP基本知识
EVA,PVB,SGP基本知识夹层玻璃在建筑玻璃领域是使用较为广泛的玻璃，其也被称为安全玻璃。
夹层玻璃顾名思义是由多层组成的玻璃，除开玻璃之外，剩下的就是玻璃中间的夹层，通常情况下有三种夹层：EVA、PVB、SGP。
PVBPVB夹层相信是大家较为熟悉的名字之一。
PVB也是当前建筑玻璃和汽车玻璃使用较为广泛的夹层材料。
PVB夹层的存储工艺及加工方式较EVA复杂，对温度和湿度的要求较高。
PVB加工合片时要求温度控制在18℃-23℃之间，相对湿度控制在18-23%，PVB保持0.4%-0.6%的含水率，通过预热滚压或抽真空的工艺后的是使用高压釜进行保温保压，高压釜温度：120-130℃，压力：1.0-1.3MPa，时间：30-60min。
PVB成套生产设备需要100万左右的资金，对于小企业来说有一定的难度。
在几年前，主要以国外杜邦、首诺、积水等厂家生产，国产PVB主要是回收材料进行二次加工，但质量稳定性不是很好。
近些年，国产PVB生产厂家也在逐步发展。
PVB具有良好的安全性、隔声性、透明性及预防光线直射，但PVB抗水性能不佳，长期处于潮湿的环境下容易开胶脱落。
EVAEVA全称为乙烯-醋酸乙烯共聚物。
因其具有强大的耐水性、耐腐蚀性能，广泛应用于包装膜、功能性棚膜、发泡鞋料、热熔胶、电线电缆及玩具等领域，我国通常用EVA作为鞋底材料。
EVA也被用作夹层玻璃的夹层，其性价比较高，同PVB、SGP相比，EVA流动性较好，融化温度较低，温度达到110℃左右就可加工。
其全套生产设备需要10万元左右。
EVA的膜层流动性较好，可在膜层中进行夹丝、夹卷等工艺，制作出漂亮的带有图案及花纹的装饰性玻璃。
EVA具有良好的耐水性，但是预防光线直射能力弱，长期日晒容易发黄发黑，因此其主要用于室内隔断。
SGPSGP全称为离子性中间膜（SentryGlasPlus），它是杜邦公司研发的高性能夹层材料。
其高性能体现在：1、优良的力学性能，较高的强度。
夹层玻璃中间膜(离子聚合物)的表征与性能探究(上)
引言夹层玻璃离子型聚合物中间膜在玻璃深加工行业内俗称“SGP”，名字取自前杜邦聚合物中间膜的商品名SentryGlas®Plus，现今在可乐丽集团的佳士福品牌旗下销售。
因此SGP不是材料名称，也不是化学名称缩写。
在杜邦的专利文件中可以得知此类离子型聚合物的主要成分为乙烯-甲基丙烯酸-甲基丙烯酸钠共聚物，化学名称缩写为EMAA-Na+。
在国内外互联网中，通过搜索EMAA材料，可以发现主要有商品名为Surlyn®和Nucrel®的两款塑料的信息，这两款都是美国陶氏杜邦生产的，Surlyn®和Nucrel®都有众多牌号，其中大部分产品的主要成分为乙烯-甲基丙烯酸-甲基丙烯酸盐共聚物，而Nucrel®主要成分为乙烯-甲基丙烯酸共聚物。
从上述信息可以猜测得知SGP中间膜的主要材料是通过Surlyn®树脂制得。
在众多夹层玻璃建筑物中，离子聚合物中间膜因其高透明和高力学强度性能，常常会被承建开发商选中使用。
综合国产离子聚合物中间膜的性能、价格和服务等综合因素，离子聚合物中间膜国产化替代杜邦SGP的趋势也日益明显。
由于这款材料目前我国还没有相关的行业标准和国家标准，因此本文对该离子聚合物中间膜进行定性与基团含量的定量分析，以及对不同厂家离子聚合物中间膜的物理性能进行比较探究，可供玻璃深加工企业及其他相关单位参考研究。
样品制作（1）PVB中间膜与离子聚合物中间膜夹层玻璃制作本试验中PVB与离子聚合物夹层玻璃都是通过预压机预压和高压釜高压成型制得。
预压机的主要作用是将叠合好的中间膜与玻璃之间的残余空气排出，并且将四周边部封住，防止高压釜加压时空气贯穿；高压釜的主要作用是加热中间膜使之处于粘流态，在高温高压的作用下使得中间膜与玻璃充分接触粘合。
建筑夹层玻璃工艺流程见图1。
图1 建筑夹层玻璃制作工艺流程图（2）夹层玻璃制作光学测试用夹层玻璃，有些玻璃样品的中间膜为6.35 mm，不适合通过辊压的方式进行制样，必须使用平板硫化机与限高模具进行压制。
SGP离子性中间膜夹层玻璃要点
SGP离子性中间膜夹层玻璃一、常规的PVB 夹层玻璃目前，玻璃幕墙夹层玻璃广泛采用的中间膜是聚乙烯醇缩丁醛，简称PVB 。
PVB使用已经有多年历史，也为幕墙行业普遍熟悉。
但是，这种夹胶膜最初是为汽车玻璃而开发的，所以它的性能主要是为了满足汽车玻璃的以下要求：1．能可靠地粘结玻璃，减少碎玻璃的飞散，最大限度保护驾驶员和乘客的安全。
2．能防止石块和其他小物件击穿玻璃进入车内。
3．有一定的柔软性，防止驾驶员头部激烈撞击挡风玻璃，并防止车内人员飞出车外。
4．满足汽车的使用功能，符合光学、降噪、阻隔紫外线等要求。
由于PVB夹胶膜主要不是针对建筑幕墙开发的，所以它富于弹性，比较柔软，剪切模量小，两块玻璃间受力后会有显著的相对滑移，承载力较小，弯曲变形较大。
PVB夹层玻璃可以用于一般玻璃幕墙，不适宜用于有高性能要求的玻璃幕墙。
同时，PVB夹层玻璃的外露边容易受潮开胶，PVB胶膜夹层玻璃使用时间长以后容易发黄变色，这些都是应该加以注意的。
理想的建筑幕墙用夹层玻璃中间膜应能满足以下要求：1．对玻璃有较高的粘结能力，有较强的抗撕裂强度，能防止玻璃破碎时飞散。
2．有较强的防护能力，可以防止自然力和人力的破坏。
对强风、地震、暴力、盗窃等有足够的抵抗力。
3．能承受室内人员的突然撞击，防止玻璃飞散或整体脱出，避免室内人员飞出坠落。
4．有足够的剩余承载力，玻璃破碎后再发生弯曲变形时不会整块脱落。
5．中间膜有大的剪切模量，使两块玻璃尽可能整截面受弯工作，从而提高玻璃的承载力和弯曲刚度，减小玻璃的厚度，减轻玻璃的自重。
6．无色透明，能耐受紫外线、水汽和外界气候变化影响，长时期使用不泛黄变色。
目前采用的PVB夹胶膜还不能完全满足上述要求。
有必要开发更高性能的幕墙夹层玻璃专用中间膜，以适应超高层建筑幕墙、大跨度采光顶、超大尺寸夹层玻璃、全玻璃结构等对夹层玻璃的高标准要求。
二、离子性中间膜的特性现在，能满足建筑幕墙夹层玻璃上述性能要求的夹胶膜—离子性中间膜已经由美国杜邦公司开发出来，并批量生产，商品名称为SGP 。
夹层玻璃中间膜比较
中间膜类型
PVB
SGP
EVA
PU
EN
英文全称
PolyVinyl Butyral
Ethylene/Methacrylic Acid Copolymers
Ethylene Vinyl Acetate
PolyUrethane
中文名称
聚乙烯醇缩丁醛树酯
乙烯与甲基丙烯酸的共聚物
聚乙烯醋酸乙脂
桥石BRIDGESTONE
积水SEKESUI
积水SEKESUI
主要用于
最广泛使用
抵御飓风冲击
太阳能电池板等
较多用纺织与医用产品
优点
1. 与玻璃间靠氢键结合，粘结性较好
2. 不易燃
3. 非有害性材料
4. 折射率与玻璃接近
5.过滤约99%的紫外线
1. 与玻璃及金属等物质以离子键的方式结合，具有优异的粘结性能
1. 易吸收水份
2. 易受温度变化影响
1. 价格较贵
1. 粘结性能不佳
备注
厚度为的整数倍，较常使用
厚度为的整数倍
聚氨基甲酸酯
商品名称
Butacity®或Saflex®
SentryGlas®Plus，简称SGP
EVASAFE
改性EVA
主要供应商
杜邦DOUPONTButacity®
首诺SOLUTIA Saflex®
积水SEKESUI S-LEC®
TROSIFOL TROSIFOL®
杜邦DOUPONTSentryGlas®Plus
2. 坚硬、抗弯、防爆性好，同等强度玻璃可更薄；撕裂性能是PVB的5倍，强度是PVB的30-100倍
3. 通透性好
1. 对水不敏感
SGP夹层玻璃生产及应用全解
SGP夹层玻璃介绍张会文中国南玻集团工程玻璃研发中心广东深圳 518067摘要：SGP夹层玻璃是一种安全性能和等级更高的安全玻璃。
本文介绍了SGP及形成的夹层玻璃的性能、应用范围等，并结合实际生产对胶片的生产过程及可能遇到的问题进行了介绍。
关键词：SGP胶片、夹层安全玻璃1、SGP胶片SGP胶片是胶片公司专门开发的一种离子型胶片，是乙烯与甲基丙烯酸酯的共聚物，含有1%左右的金属钠离子，该胶片与玻璃的黏结力主要是离子键作用的结果，PVB胶片与玻璃的黏结源于聚乙烯醇缩丁醛胶片中的COH基和玻璃中的SiOH之间氢键形成黏结力。
所以SGP胶片与玻璃的黏结力要比PVB 胶片与玻璃的黏结强度高的多，剪切模量和撕裂强度分别提高50倍和5倍。
根据生产厂家提供的数据，SGP胶片的物理性能如下：杨氏模量300Mpa 剪切强度50MJ/m2 抗张强度34.5Mpa断裂伸长率400% 密度0.95g/cm3 弯曲模量345Mpa（23℃时）热绕曲温度43℃熔点94℃热膨胀系数10～15-3cm/cm℃2、SGP夹层玻璃性能采用SGP胶片作为中间膜生产的夹层玻璃，具有透明、机械强度高、抗冲击性能好，是目前安全性能较高的玻璃品种，具有防爆、防弹、防台风等高安全性。
采用离子型胶片生产的夹层玻璃受力时两片玻璃之间基本不会产生滑动，两片玻璃如同一片玻璃，承载力是PVB夹层玻璃的2倍，在相等载荷相同厚度的情况下，SGP夹层玻璃的弯曲度只有PVB夹层玻璃的1/4。
SGP胶片生产的夹层玻璃具有以下性能：⑴、对玻璃有较高的黏结能力，较强的抗撕裂强度、能防止玻璃破碎时的飞散。
⑵、有较强的防护能力，可以防止自然灾害和人力破坏，对强风、地震、暴力、盗窃等有足够的抵抗力。
⑶、能承受室内人员的突然撞击，防止玻璃飞散或整体脱出，避免室内人员、物品飞出坠落。
⑷、有足够的剩余承载力，玻璃破碎后再发生弯曲时不会整块脱落。
⑸、SGP胶片有足够的剪切模量、使夹层玻璃整个截面受弯工作，提高玻璃的承载力和弯曲刚度，减少玻璃的厚度和玻璃的自重。
SGP夹层玻璃产品工艺探究
SGP夹层玻璃产品工艺探究
李玉强;秦伟哲
【期刊名称】《科技创新与应用》
【年(卷),期】2012(000)015
【摘要】SGP膜作为一种新型的夹层玻璃中间膜，受其自身性能的影响，在加工
成型上与普通PVB产品有很多不同之处：（1）SGP与PVB不同，不会相互粘连，故膜面静电含量低于PVB，对尘埃及异物的吸附也低于PVB。
（2）SGP具有优
良的尺寸稳定性，合片时可切割到和玻璃相吻合的尺寸而不会缩胶。
（3）与PVB 胶片相比，其强度更大，更加透明，是超白玻璃的最佳配置。
（4）SGP夹层玻璃中间膜的撕裂强度是普通PVB的五倍，硬度是PVB的一百倍。
是做防弹玻璃最好的材料。
因其特殊性能，SGP夹层玻璃主要应用于运钞车、银行、监狱以及玻璃
露天顶棚等。
本文介绍了SGP夹层玻璃的加工原理及方法，分析了缺陷产生的原因，对SGP夹层玻璃的加工具有重要指导意义。
【总页数】1页(P19-19)
【作者】李玉强;秦伟哲
【作者单位】天津南玻工程玻璃有限公司,天津301700;天津南玻工程玻璃有限公司,天津301700
【正文语种】中文
【中图分类】TS275.5
【相关文献】
1.SGP夹层玻璃等效厚度计算方法研究
2.SGP双曲弯夹层玻璃的生产工艺探究
3.SGP夹层玻璃的辊压生产工艺
4.多层SGP夹层玻璃受刚体冲击作用的实验研究
5.SGP胶片夹层玻璃替代单片玻璃在建筑幕墙中的应用
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SGP离子性中间膜夹层玻璃一、常规的PVB 夹层玻璃目前，玻璃幕墙夹层玻璃广泛采用的中间膜是聚乙烯醇缩丁醛，简称PVB 。
PVB使用已经有多年历史，也为幕墙行业普遍熟悉。
但是，这种夹胶膜最初是为汽车玻璃而开发的，所以它的性能主要是为了满足汽车玻璃的以下要求：1．能可靠地粘结玻璃，减少碎玻璃的飞散，最大限度保护驾驶员和乘客的安全。
2．能防止石块和其他小物件击穿玻璃进入车内。
3．有一定的柔软性，防止驾驶员头部激烈撞击挡风玻璃，并防止车内人员飞出车外。
4．满足汽车的使用功能，符合光学、降噪、阻隔紫外线等要求。
由于PVB夹胶膜主要不是针对建筑幕墙开发的，所以它富于弹性，比较柔软，剪切模量小，两块玻璃间受力后会有显著的相对滑移，承载力较小，弯曲变形较大。
PVB夹层玻璃可以用于一般玻璃幕墙，不适宜用于有高性能要求的玻璃幕墙。
同时，PVB夹层玻璃的外露边容易受潮开胶，PVB胶膜夹层玻璃使用时间长以后容易发黄变色，这些都是应该加以注意的。
理想的建筑幕墙用夹层玻璃中间膜应能满足以下要求：1．对玻璃有较高的粘结能力，有较强的抗撕裂强度，能防止玻璃破碎时飞散。
2．有较强的防护能力，可以防止自然力和人力的破坏。
对强风、地震、暴力、盗窃等有足够的抵抗力。
3．能承受室内人员的突然撞击，防止玻璃飞散或整体脱出，避免室内人员飞出坠落。
4．有足够的剩余承载力，玻璃破碎后再发生弯曲变形时不会整块脱落。
5．中间膜有大的剪切模量，使两块玻璃尽可能整截面受弯工作，从而提高玻璃的承载力和弯曲刚度，减小玻璃的厚度，减轻玻璃的自重。
6．无色透明，能耐受紫外线、水汽和外界气候变化影响，长时期使用不泛黄变色。
目前采用的PVB夹胶膜还不能完全满足上述要求。
有必要开发更高性能的幕墙夹层玻璃专用中间膜，以适应超高层建筑幕墙、大跨度采光顶、超大尺寸夹层玻璃、全玻璃结构等对夹层玻璃的高标准要求。
二、离子性中间膜的特性现在，能满足建筑幕墙夹层玻璃上述性能要求的夹胶膜—离子性中间膜已经由美国杜邦公司开发出来，并批量生产，商品名称为SGP 。
这种夹胶膜具有许多优良的性能。
（一）具有高的强度和剪切模量，力学性能优异SGP 的剪切模量是PVB 的50倍以上，撕裂强度比PVB 高 5 倍。
SGP 夹胶后，玻璃受力时两片玻璃之间的胶层基本上不会产生滑动，两片玻璃如同一片等厚度的单片玻璃整体工作。
这样一来，承载力就是等厚度的PVB 夹层玻璃承载力的2倍；同时，在相等荷载、相等厚度的情况下，SGP夹层玻璃的弯曲挠度只有PVB 夹层玻璃的1 / 4（图1）。
由于承载力提高，挠度减小，玻璃厚度会相应减小。
有可能减少玻璃的用量约40% ，相应也减轻了幕墙的自重。
不仅有利于主体结构设计，而且节材就是节能，因为生产每一标准箱浮法玻璃要消耗标准煤16Kg，耗电7.5 度。
如果加上钢化、均质化处理等，耗能就更多了。
（二）具有良好的边部稳定性，可外露使用而无须封边边部稳定性指夹层玻璃边部外露于大气条件下的耐久性。
PVB夹胶不耐潮湿，水汽作用下容易开胶、分离，要求外露边缘进行封边处理。
而SGP胶膜有良好的边部稳定性，对水分不敏感，在外露条件下使用也不会开胶、分离，可以开边使用，不必封边（图2）。
所以SGP夹层玻璃可以很方便地用于拦板、雨棚、外挑装饰玻璃翅、玻璃遮阳板等外露边缘的构件而无须采取专门的封边措施（图3）。
（三）玻璃破损后留有充分的剩余承载力，不会整块坠落普通PVB夹层玻璃，尤其是钢化夹层玻璃，玻璃一旦破碎就会产生很大的弯曲变形，有整块脱落的危险（图4）。
当玻璃水平安装在采光顶上时风险更大，北京香山植物园就曾发生过玻璃整块落下的意外事故。
SGP 间膜夹层玻璃整体性好，SGP夹胶膜的撕裂强度是PVB夹胶膜的5倍，即使玻璃万一破碎，SGP膜还可以粘结碎玻璃形成破坏后的一个临时结构，其弯曲变形小，还可以承受一定量的荷载而不会整片下坠。
这就大大提高了玻璃的安全性（图5、图6）。
（四）无色透明，不易变色，通透性极佳SGP 夹胶膜本身无色透亮，而且耐候性好，不容易泛黄。
SGP 膜的泛黄系数小于1.5，而PVB膜的泛黄系数为6~12。
因此SGP夹层玻璃能更好地满足建筑师的建筑艺术要求。
如果采用超白玻璃（低铁玻璃）、SGP中间膜夹胶，那超白夹层玻璃晶莹剔透的光学效果将是绝对顶级的（图7）。
三、离子性中间膜夹层玻璃的试验研究受美国杜邦公司的委托，中国建筑科学研究院于2006~2007年期间进行了SGP 夹层玻璃性能的研究。
试验得到了SGP中间膜和PVB中间膜自身的物理力学性能以及对比了SGP夹层玻璃、等厚PVB夹层玻璃和等厚单片玻璃受力性能。
玻璃受弯试件分四边支承和两边简支两种形式（图8、图9）。
不同厚度夹层玻璃和等厚单片玻璃的对比试验表明，SGP夹层玻璃的应力和挠度与同厚度的单片玻璃基本相同；而PVB夹层玻璃由于中间层显著的滑移，应力与挠度要大得多。
因而可以认为：SGP夹层玻璃作为等厚度单片玻璃整体工作；PVB夹层玻璃接近于两片单独的玻璃叠加（图10、图11）。
试验还表明，SGP 夹层玻璃破碎后，挠度并没有显著加大，仍保留相当大的剩余承载力，能保证幕墙的结构安全（图12）。
进行了30天长期荷载试验，PVB夹层玻璃长期荷载下的弯曲变形显著增大，而SGP夹层玻璃如同单片玻璃一样，长期挠度增长很小（图13）。
进行了温度升高条件下的受力性能试验，温度在50摄氏度以下时，SGP夹层玻璃的承载力不降低；而PVB夹层玻璃50摄氏度时的承载力仅为20摄氏度时的60%。
试验实测，在温度为20摄氏度时，PVB夹胶膜的剪切模量G=0.84 N/mm2；而SGP夹胶膜的剪切模量G则高达42.7 N/mm2。
四、离子性中间膜夹层玻璃的力学性能叠合在一起的几片玻璃的工作性能取决于中间层（夹胶膜）的力学性能。
如果夹胶膜的剪切模量G和撕裂强度f 很小，夹层玻璃受弯时中间层就产生很大的滑移，玻璃之间就在相对滑动，夹胶膜实际上没有起将玻璃连为整体的作用。
这几片玻璃看似叠合在一起，实际上还是各自单独工作。
承载力仅仅是各片玻璃单独承载力之和。
反之，如果夹胶膜的剪切模量G和撕裂强度f很高，夹层玻璃受弯时夹胶膜滑移量极小，这时候几片玻璃就能够共同工作，好象是一片单片玻璃一样。
理论上，当夹胶膜的力学性能等同于玻璃时，夹层玻璃就变成了单片玻璃。
在工程上，当夹胶层的剪切模量G大于20 N/mm2时，就可以认为夹层玻璃在整体状态下工作。
SGP离子性中间层的G达到42.7N/mm2，已经满足了这个条件；而PVB夹胶膜的G值仅为0.84N/mm2，与上述条件相差悬殊。
它们两者受弯时的截面应力状态是完全不同的（图14）。
正是两者的受力状态不同，在相同厚度下两者的承载力和变形有很大的差别（图15、图16）。
因此，采用SGP夹层玻璃将使得玻璃的厚度减小，更有利于合理地进行幕墙玻璃的选用，取得更大的经济技术效益（图17、图18）。
五、PVB中间膜在超大尺寸玻璃中的应用目前，国外生产的热弯钢化夹层玻璃最大长度为6m。
我国于2010年成功生产了世界上第一块超大尺寸玻璃：12.8mX2.6m热弯钢化超白夹层，15mm+2.28 SGP+15mm（图19）。
接着，生产了12块12.6mX2.6m 超大尺寸热弯钢化夹层玻璃，12mm+1.58 SGP+12mm+1.58 SGP+12mm，用于上海苹果店（图20）。
正是SGP离子性中间膜的应用使得超大玻璃制造成为可能。
六、SGP 夹层玻璃在大型公共建筑中的应用SGP 中间层夹层玻璃已经在许多大型公共建筑中应用。
图25 为上海东方艺术中心，幕墙玻璃采用两块玻璃夹一层多孔金属板（图26），只有SGP 强力粘接才能完成金属板夹胶玻璃的制造。
七、SGP夹层玻璃在超高层建筑中的应用超高层建筑要承受大的风力、地震力和温度变化的影响，要求玻璃面板有高的承载力和刚度，而且万一破损还要有一定的剩余承载力而不会坠落。
SGP中间膜夹层玻璃可以很好地满足这些要求。
上海中心是目前在建最高的建筑，123层，632m高（图29）。
共采用SGP夹层玻璃150000m2。
上海中心采用双层通风幕墙，外幕墙为单夹层玻璃，配置为12mm 超白+1.52 SGP+12mm超白（图30、图31）。
广州塔是我国已经建成最高的建筑，高度为600 m（图32）。
全部56000m2玻璃幕墙均采用SGP双夹层中空玻璃（图33），配置为（8mm+1.52 SGP+8mm）+12A+（8mm+1.52 SGP+8mm）。
三角形玻璃板块最大尺寸为1.5mX3.5m（图34）。
深圳京基大厦是深圳目前已建成的最高建筑，高度441m，其顶部为超大共享空间，整个超高拱形大厅由SGP夹层超白玻璃覆盖（图35），非常通透。
目前国内高层建筑玻璃幕墙配置最高档的要数广州利通广场大厦，其高度为303m（图36）。
63000m2的玻璃幕墙为锯齿形，别具一格（图37）。
玻璃面板为超白半钢化玻璃，SGP夹胶膜，组成为（8mm+1.52 SGP+8mm）+12A+8mm 。
采用这样高档的配置主要是考虑：高承载力和安全性；通透洁白；锯齿形玻璃不用封边。
八、SGP 夹层玻璃在采光顶的应用SGP夹层玻璃不仅有高强度，而且破损后有足够的抗弯曲能力，不会整片从高空落下，所以特别适用于玻璃采光顶的水平或斜放玻璃板块。
图38 为广州塔点支三角形采光顶玻璃板，SGP`夹胶。
沈阳恒隆广场6000m2的采光顶也是采用SGP夹层玻璃（图39）。
广州花城广场太古汇有广州规模最大的现代化购物中心，其采光顶采用了SGP夹层玻璃（图40）。
小结离子性中间膜SGP在建筑幕墙夹层玻璃中应用时间不长，但它优良的性能已经在应用中显现出来。
在大型公共建筑和超高层建筑玻璃幕墙中充分显示了SGP夹层玻璃高承载力、安全性、通透性等特点。
而在玻璃拦板、玻璃地板、玻璃遮阳板的应用中，SGP夹层玻璃的耐冲击、安全、无须封边的优点十分显著。
超大尺寸夹层玻璃和多重夹胶玻璃制品更离不开SGP夹胶膜。
在今后SGP夹层玻璃不断扩展的应用中，我们将会看到它更广阔的发展前景。
