夹层玻璃中间膜比较
夹胶玻璃中间膜分类
夹胶玻璃中间膜是夹胶玻璃的重要组成部分，它不仅影响着夹胶玻璃的性能，还在很大程度上决定了夹胶玻璃的应用范围。
夹胶玻璃中间膜的种类繁多，各具特色，下面我们就来详细探讨一下夹胶玻璃中间膜的分类。
一、PVB中间膜PVB（聚乙烯醇缩丁醛）中间膜是夹胶玻璃中最常用的一种中间膜。
它具有良好的透明性、耐寒性、耐热性、抗冲击性和粘结性，因此被广泛应用于建筑、汽车、船舶等领域。
PVB中间膜的主要优点是通用性强、操作性好，目前大部分国家80%以上的夹层玻璃产品都采用PVB作为中间膜。
然而，PVB中间膜也存在一定的缺点，如对空气中的水蒸气比较敏感，夹层玻璃的边部需要保护，长期暴露或保护不善的边部会产生局部的脱胶现象。
此外，PVB中间膜的厚度也是影响夹胶玻璃性能的重要因素，如果使用钢化夹胶玻璃，PVB的厚度至少在0.76mm以上，否则钢化玻璃的轻微变形就会影响产品质量。
二、SGP中间膜SGP（SentryGlas Plus）中间膜是美国杜邦公司生产的一种新型的夹层玻璃中间膜。
与PVB 中间膜相比，SGP中间膜具有更高的强度和更好的抗冲击性能。
SGP与玻璃及金属等物质以离子键的方式结合，因此具有优异的粘结性能。
SGP和玻璃材料的粘结强度在20Mpa以上，抗冲击、抗穿透和耐候性能是普通夹层玻璃的5倍，自身硬度是普通PVB的200倍以上，是抵抗飓风、暴雨等恶劣天气的理想材料。
此外，SGP中间膜还具有优异的隔音性能，可以有效地降低噪音对人们生活和工作的影响。
同时，SGP中间膜还具有良好的光学性能，可以保持玻璃的高透明度，使人们的视野更加开阔。
因此，SGP中间膜被广泛应用于高层建筑、银行、博物馆等对安全性能要求较高的场所。
三、XIR中间膜XIR中间膜是一种特殊的中间膜材料，通常在两层PVB膜之间夹了一层表面镀有金属银的PET 薄膜。
这种结构使得XIR中间膜具有优异的隔热性能和遮阳性能，可以有效地阻挡太阳光的热量和紫外线辐射，降低室内温度波动和能耗，提高室内舒适度。
夹胶玻璃胶片EVA,PVB,SGP基本知识
EVA,PVB,SGP基本知识夹层玻璃在建筑玻璃领域是使用较为广泛的玻璃，其也被称为安全玻璃。
夹层玻璃顾名思义是由多层组成的玻璃，除开玻璃之外，剩下的就是玻璃中间的夹层，通常情况下有三种夹层：EVA、PVB、SGP。
PVBPVB夹层相信是大家较为熟悉的名字之一。
PVB也是当前建筑玻璃和汽车玻璃使用较为广泛的夹层材料。
PVB夹层的存储工艺及加工方式较EVA复杂，对温度和湿度的要求较高。
PVB加工合片时要求温度控制在18℃-23℃之间，相对湿度控制在18-23%，PVB保持0.4%-0.6%的含水率，通过预热滚压或抽真空的工艺后的是使用高压釜进行保温保压，高压釜温度：120-130℃，压力：1.0-1.3MPa，时间：30-60min。
PVB成套生产设备需要100万左右的资金，对于小企业来说有一定的难度。
在几年前，主要以国外杜邦、首诺、积水等厂家生产，国产PVB主要是回收材料进行二次加工，但质量稳定性不是很好。
近些年，国产PVB生产厂家也在逐步发展。
PVB具有良好的安全性、隔声性、透明性及预防光线直射，但PVB抗水性能不佳，长期处于潮湿的环境下容易开胶脱落。
EVAEVA全称为乙烯-醋酸乙烯共聚物。
因其具有强大的耐水性、耐腐蚀性能，广泛应用于包装膜、功能性棚膜、发泡鞋料、热熔胶、电线电缆及玩具等领域，我国通常用EVA作为鞋底材料。
EVA也被用作夹层玻璃的夹层，其性价比较高，同PVB、SGP相比，EVA流动性较好，融化温度较低，温度达到110℃左右就可加工。
其全套生产设备需要10万元左右。
EVA的膜层流动性较好，可在膜层中进行夹丝、夹卷等工艺，制作出漂亮的带有图案及花纹的装饰性玻璃。
EVA具有良好的耐水性，但是预防光线直射能力弱，长期日晒容易发黄发黑，因此其主要用于室内隔断。
SGPSGP全称为离子性中间膜（SentryGlasPlus），它是杜邦公司研发的高性能夹层材料。
其高性能体现在：1、优良的力学性能，较高的强度。
夹层玻璃中间膜(离子聚合物)的表征与性能探究(上)
引言夹层玻璃离子型聚合物中间膜在玻璃深加工行业内俗称“SGP”，名字取自前杜邦聚合物中间膜的商品名SentryGlas®Plus，现今在可乐丽集团的佳士福品牌旗下销售。
因此SGP不是材料名称，也不是化学名称缩写。
在杜邦的专利文件中可以得知此类离子型聚合物的主要成分为乙烯-甲基丙烯酸-甲基丙烯酸钠共聚物，化学名称缩写为EMAA-Na+。
在国内外互联网中，通过搜索EMAA材料，可以发现主要有商品名为Surlyn®和Nucrel®的两款塑料的信息，这两款都是美国陶氏杜邦生产的，Surlyn®和Nucrel®都有众多牌号，其中大部分产品的主要成分为乙烯-甲基丙烯酸-甲基丙烯酸盐共聚物，而Nucrel®主要成分为乙烯-甲基丙烯酸共聚物。
从上述信息可以猜测得知SGP中间膜的主要材料是通过Surlyn®树脂制得。
在众多夹层玻璃建筑物中，离子聚合物中间膜因其高透明和高力学强度性能，常常会被承建开发商选中使用。
综合国产离子聚合物中间膜的性能、价格和服务等综合因素，离子聚合物中间膜国产化替代杜邦SGP的趋势也日益明显。
由于这款材料目前我国还没有相关的行业标准和国家标准，因此本文对该离子聚合物中间膜进行定性与基团含量的定量分析，以及对不同厂家离子聚合物中间膜的物理性能进行比较探究，可供玻璃深加工企业及其他相关单位参考研究。
样品制作（1）PVB中间膜与离子聚合物中间膜夹层玻璃制作本试验中PVB与离子聚合物夹层玻璃都是通过预压机预压和高压釜高压成型制得。
预压机的主要作用是将叠合好的中间膜与玻璃之间的残余空气排出，并且将四周边部封住，防止高压釜加压时空气贯穿；高压釜的主要作用是加热中间膜使之处于粘流态，在高温高压的作用下使得中间膜与玻璃充分接触粘合。
建筑夹层玻璃工艺流程见图1。
图1 建筑夹层玻璃制作工艺流程图（2）夹层玻璃制作光学测试用夹层玻璃，有些玻璃样品的中间膜为6.35 mm，不适合通过辊压的方式进行制样，必须使用平板硫化机与限高模具进行压制。
夹层玻璃的类型及特性
夹层玻璃的类型及特性【夹层玻璃】是由两片或多片玻璃，之间夹了一层或多层有机聚合物中间膜，经过特殊的高温预压(或抽真空)及高温高压工艺处理后，使玻璃和中间膜永久粘合为一体的复合玻璃产品。
常用的夹层玻璃中间膜有：PVB、SGP、EVA、PU 等。
此外，还有一些比较特殊的如彩色中间膜夹层玻璃、SGX类印刷中间膜夹层玻璃、XIR类LOW-E中间膜夹层玻璃等。
内嵌装饰件(金属网、金属板等)夹层玻璃、内嵌PET材料夹层玻璃等装饰及功能性夹层玻璃。
1、夹层玻璃类型根据中间膜的熔点不同，可分为：低温夹层玻璃、高温夹层玻璃、中空玻璃; 根据中间所夹材料不同，可分为：夹纸、夹布、夹植物、夹丝、夹绢、夹金属丝等众多种类;根据夹层间的粘接方法不同，可分为：混法夹层玻璃、干法夹层玻璃、中空夹层玻璃根据夹层的层类不同，可分为：一般夹层玻璃和防弹玻璃。
夹层玻璃，就是在两块玻璃之间夹进一层以聚乙烯醇缩丁醛为主要成分的PVB中间膜。
玻璃即使碎裂，碎片也会被粘在薄膜上，破碎的玻璃表面仍保持整洁光滑。
这就有效防止了碎片扎伤和穿透坠落事件的发生，确保了人身安全。
玻璃安全破裂，在重球撞击下可能碎裂，但整块玻璃仍保持一体性夹层，碎块和锋利的小碎片仍与中间膜粘在一起。
这种玻璃破碎时，碎片不会分散，多用在汽车等交通工具上。
钢化玻璃需要较大撞击力才碎，一旦破碎，整块玻璃爆裂成无数细微颗粒，框架中仅存少许碎玻璃。
普通玻璃一撞就碎，典型的破碎状况，产生许多长条形的锐口碎片。
夹丝玻璃破碎时，镜齿形碎片包围着洞口，且在穿透点四周留有较多玻璃碎片，金属丝断裂长短不一。
2、夹层玻璃的特性(1)安全性夹层安全玻璃相对普通玻璃来说不易破碎，是一种相对较坚韧的材料，也不会在破碎时产生锋利的碎片，所以安全性有保障。
同时，夹层安全玻璃的安全性还体现在当其破裂时，它的碎片会残留在夹层内部，不会暴露在外部，对行人产生危害，最大限度的保障了行人的安全。
夹层玻璃会在破裂时保持相对完美的形状和良好的视觉效果，从表面上看，夹层安全玻璃的破损和不破损在外表上无太大的差别，这种安全又美观的特性在玻璃市场中脱颖而出，成为佼佼者。
SGP离子性中间膜夹层玻璃要点
SGP离子性中间膜夹层玻璃一、常规的PVB 夹层玻璃目前，玻璃幕墙夹层玻璃广泛采用的中间膜是聚乙烯醇缩丁醛，简称PVB 。
PVB使用已经有多年历史，也为幕墙行业普遍熟悉。
但是，这种夹胶膜最初是为汽车玻璃而开发的，所以它的性能主要是为了满足汽车玻璃的以下要求：1．能可靠地粘结玻璃，减少碎玻璃的飞散，最大限度保护驾驶员和乘客的安全。
2．能防止石块和其他小物件击穿玻璃进入车内。
3．有一定的柔软性，防止驾驶员头部激烈撞击挡风玻璃，并防止车内人员飞出车外。
4．满足汽车的使用功能，符合光学、降噪、阻隔紫外线等要求。
由于PVB夹胶膜主要不是针对建筑幕墙开发的，所以它富于弹性，比较柔软，剪切模量小，两块玻璃间受力后会有显著的相对滑移，承载力较小，弯曲变形较大。
PVB夹层玻璃可以用于一般玻璃幕墙，不适宜用于有高性能要求的玻璃幕墙。
同时，PVB夹层玻璃的外露边容易受潮开胶，PVB胶膜夹层玻璃使用时间长以后容易发黄变色，这些都是应该加以注意的。
理想的建筑幕墙用夹层玻璃中间膜应能满足以下要求：1．对玻璃有较高的粘结能力，有较强的抗撕裂强度，能防止玻璃破碎时飞散。
2．有较强的防护能力，可以防止自然力和人力的破坏。
对强风、地震、暴力、盗窃等有足够的抵抗力。
3．能承受室内人员的突然撞击，防止玻璃飞散或整体脱出，避免室内人员飞出坠落。
4．有足够的剩余承载力，玻璃破碎后再发生弯曲变形时不会整块脱落。
5．中间膜有大的剪切模量，使两块玻璃尽可能整截面受弯工作，从而提高玻璃的承载力和弯曲刚度，减小玻璃的厚度，减轻玻璃的自重。
6．无色透明，能耐受紫外线、水汽和外界气候变化影响，长时期使用不泛黄变色。
目前采用的PVB夹胶膜还不能完全满足上述要求。
有必要开发更高性能的幕墙夹层玻璃专用中间膜，以适应超高层建筑幕墙、大跨度采光顶、超大尺寸夹层玻璃、全玻璃结构等对夹层玻璃的高标准要求。
二、离子性中间膜的特性现在，能满足建筑幕墙夹层玻璃上述性能要求的夹胶膜—离子性中间膜已经由美国杜邦公司开发出来，并批量生产，商品名称为SGP 。

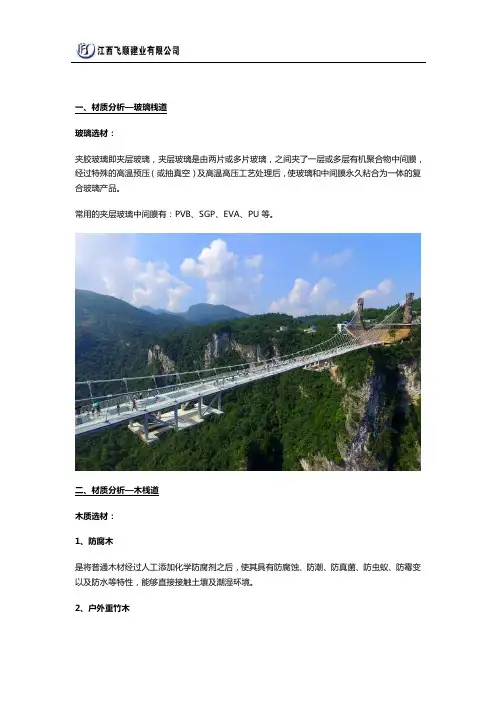

不同材质栈道的优缺点对比
一、材质分析—玻璃栈道玻璃选材：夹胶玻璃即夹层玻璃，夹层玻璃是由两片或多片玻璃，之间夹了一层或多层有机聚合物中间膜，经过特殊的高温预压（或抽真空）及高温高压工艺处理后，使玻璃和中间膜永久粘合为一体的复合玻璃产品。
常用的夹层玻璃中间膜有：PVB、SGP、EVA、PU等。
二、材质分析—木栈道木质选材：1、防腐木是将普通木材经过人工添加化学防腐剂之后，使其具有防腐蚀、防潮、防真菌、防虫蚁、防霉变以及防水等特性，能够直接接触土壤及潮湿环境。
2、户外重竹木以楠竹为主要原料，采用现代设备及工艺，经过一系列除湿、干燥、防腐、防潮、胶合、高压和刨光等工序加工而成的一种新型地板，具有细密均匀的纹理和坚硬的质地，其抗拉力和承重力是一般木材的1～3倍，其静曲强度、弹性模量、强度也是一般木材的2倍，由于坚硬的质地，竹材具有极强的抗腐蚀能力。
户外重竹木优缺点：优点：硬度高、具有良好的耐久性、稳定性、抗白蚁性能、防火、防腐。
缺点：防霉变性能、脚感较差，呆板不生动。
3、PE木塑即木塑复合材料，是一种新型复合材料，是利用聚乙烯、聚丙烯和聚氯乙烯等代替通常的树脂胶粘剂，与超过35～70％以上的木粉、稻壳、秸秆等废植物纤维混合成新的木质材料，再经挤压、模压、注塑成型等塑料加_T-而成。
PE木塑优缺点：优点：是一种新型环保复合材料，可以缓解森林资源紧张和塑料污染严重的情况；硬度较高：稳定性、耐磨性、耐水性较好，防火、防腐。
缺点：脚感较差；易折断(塑木材料具有l6～20％的孔隙度)，易被氧化，易被微生物污染损坏，表层易脱落；时间长易褪色，呆板不生动，长时间暴晒后容易翘曲变形。
三、材质分析—钢栈道钢栈道概述：钢栈道结构形式：结构形式主要有“平梁立柱式”、“干梁无柱式”、“多层平梁支撑式”、“石积式”、“凹槽式”、“倚坡塔架式”等。
基本特性：强度高、自重轻，栈道施工采用现代化的钻机钻孔、炸药实施爆破，栈道施工质量和结构安全性有了显著的提高。
具有隔热功能的夹层玻璃中间膜的研究与使用
对第 一种方案来说 ， 在Ｐ Ｖ Ｂ中掺人 纳米级复合
金 属 氧化 物多 以对 近红外 热能 的吸 收为 主 ， 吸 收的热
能一部分又会经 内侧玻璃传递到室内。因此三种方 案各有优缺点 。本文希望通过对不 同技术方案进行 光热计算 ， 为夹层玻璃厂商选择 中间膜方案时提供参 考。
７ ． ７ ８ ℃ × Ｕ（ 夏） ＋ ６ ３ ０× ｓ ｃ （ ｗ／ ｍ ）
的可 见光 区 ， 和０ ． ７ ８ ～４ １ ＊ ｍ的红外 区 ， 前 者 约 占５ ０ ％， 后者约４ ４ ％， 紫外 区的太 阳辐射 能 很少 ， 只 占总量 的
果、 遮阳比等给出一些计算和结果 ， 特别是针对一些 夹 层玻 璃制 造企 业 和用户 ， 对 吸热 型 中间膜 产 品 由于 吸热导致玻璃温升过高 ， 以致引起爆裂 的认识误 区和 顾虑做 出澄清。计算采用 的设定值取 自一些典 型产 品的技术参数 ， 并不针对所有产品。
近红外直接透射 比： ０ ． ０ ８ ；
太 阳光 直接 反射 ￣ ｔ （ ３ ｏ ｏ～２ ５ ０ ０ ｎ ｍ） ： ０ ． ０ ８ ；
・
其 它参 数分 别设 定如 下 ：
室 内侧 换热 系数 ｏ ｔ ； ： ８ ． ７ ｗ， ｍ Ｋ； 室外侧 换 热系数 ｏ ｔ ： ２ ３ ｗ， ｍ Ｋ； 太 阳总辐射 能 ： ６ ３ ０× ０ ． ８ ７＝５ ４ ８ Ｗ／ ｍ ２ ；
以下对 各种 组合 的夹 层玻 璃 吸热温 升值 、 节 能效
１ 太阳辐照能量
了解太 阳辐射光谱能量分布， 对通过光谱滤波实 现光学节能十分重要 ， 例如红色谱的辐照度超过蓝色 的两倍多 ， 显然阻隔红色谱比阻隔蓝色谱对减少进入 室 内的总辐 射量 贡献 要大 得多 。 太 阳辐 射 能 量 主要 分 布 在 波 长 为 ０ ． ３ ８～０ ． ７ ８ １ ＊ ｍ
SGP和PVB材料性能对比
• 2． 杜邦 SentryGlas®Plus (SGP)中间膜是杜邦 公司新近研发，具有重大革新技术的夹层玻璃中 间 膜。SGP 超越了现有技术，大大拓展了夹层玻 璃性能。SGP 的撕裂强度是普通 PVB 的 5 倍，硬 度 是普通 PVB 的 100 倍。SGP 的高强度、高透 明、耐久性、多种结构及灵活的安装，使其能轻 易适 应当今建筑市场的最新最严格的要求。相对 普通夹层玻璃，SGP 夹层玻璃可提高防弹玻璃的 性能 并可在一定程度上减小夹层玻璃厚度。
Figure 7. SentryGlas® Secure™固定系统
•SGP 和金属的粘结强度较高, 如铝 •提高玻璃在破碎后的性能 •设计的多样性和美观性在整个系统 中，中间层成为基本的结 构单元
Figure 8. 美观性能及日光控制
•上海东方艺术中心，SGP 夹层钻孔不锈钢板 •SGP 同超白玻璃结合以后的透明效果
Figure 3. 相对强度
同其它中间膜夹层玻璃相比，SGP 夹层玻璃会有更 高的强度性 能。可有效减少玻璃厚度，尤其对厚的 夹层玻璃。特别有益于 点式支撑玻璃。
Figure 4. 相对挠度
同其它中间膜夹层玻璃相比，SGP 夹层玻璃会有 更高的刚性。 有利于减小玻璃厚度。杜邦可提供 有关性能和设计的信息。
Figure 1. SGP 和 PVB 夹层玻璃的比较
• SGP 是粘弹性材料，具有较高的撕裂强度 (5 倍于 PVB 胶片) • 玻璃临界温度 ~ 55°C (硬度 30 – 100 倍于 PVB 胶片)
Figure 2. 强度特性
• SGP 夹层玻璃比 PVB 夹层玻璃更坚硬 • SGP 夹层玻璃和同样厚度的单片玻璃有几乎等同的弯曲强度
• SGP生产的夹层玻璃的应用：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中间膜类型
PVB
SGP
EVA
PU
EN
英文全称
PolyVinyl Butyral
Ethylene/Methacrylic Acid Copolymers
Ethylene Vinyl Acetate
PolyUrethane
中文名称
聚乙烯醇缩丁醛树酯
乙烯与甲基丙烯酸的共聚物
聚乙烯醋酸乙脂
桥石BRIDGESTONE
积水SEKESUI
积水SEKESUI
主要用于
最广泛使用
抵御飓风冲击
太阳能电池板等
较多用纺织与医用产品
优点
1. 与玻璃间靠氢键结合，粘结性较好
2. 不易燃
3. 非有害性材料
4. 折射率与玻璃接近
5.过滤约99%的紫外线
1. 与玻璃及金属等物质以离子键的方式结合，具有优异的粘结性能
1. 易吸收水份
2. 易受温度变化影响
1. 价格较贵
1. 粘结性能不佳
备注
厚度为的整数倍，较常使用
厚度为的整数倍
聚氨基甲酸酯
商品名称
Butacity®或Saflex®
SentryGlas®Plus，简称SGP
EVASAFE
改性EVA
主要供应商
杜邦DOUPONTButacity®
首诺SOLUTIA Saflex®
积水SEKESUI S-LEC®
TROSIFOL TROSIFOL®
杜邦DOUPONTSentryGlas®Plus
2. 坚硬、抗弯、防爆性好，同等强度玻璃可更薄；撕裂性能是PVB的5倍，强度是PVB的30-100倍
3. 通透性好
1. 对水不敏感
1. 粘结材料广泛
2.弹性好，低温柔顺性好，耐寒达-30℃
3.无毒无害的环保材料
4. 防水性能好
1. 过滤约99%的紫外线
2. 与PET粘合后具有与PVB等效的抗爆性能
缺点
