离子性中间膜夹层玻璃
离子性中间膜夹层玻璃
赵西安
（ 中国建筑科学研究院 北京 100013）
一、 常规的PVB 夹层玻璃
目前，玻璃幕墙夹层玻璃广泛采用的中间膜是聚乙烯醇缩丁醛，简称 PVB 。PVB使用已经有多年历史，也为幕墙行业普遍熟悉。但是，这种夹胶膜最初是为汽车玻璃而开发的，所以它的性能主要是为了满足汽车玻璃的以下要求：
1． 能可靠地粘结玻璃，减少碎玻璃的飞散，最大限度保护驾驶员和乘客的安全。
2． 能防止石块和其他小物件击穿玻璃进入车内。
3． 有一定的柔软性，防止驾驶员头部激烈撞击挡风玻璃，并防止车内人员飞出车外。
4． 满足汽车的使用功能，符合光学、降噪、阻隔紫外线等要求。
由于PVB夹胶膜主要不是针对建筑幕墙开发的，所以它富于弹性，比较柔软，剪切模量小，两块玻璃间受力后会有显著的相对滑移，承载力较小，弯曲变形较大。PVB夹层玻璃可以用于一般玻璃幕墙，不适宜用于有高性能要求的玻璃幕墙。
同时，PVB夹层玻璃的外露边容易受潮开胶，PVB胶膜夹层玻璃使用时间长以后容易发黄变色，这些都是应该加以注意的。
理想的建筑幕墙用夹层玻璃中间膜应能满足以下要求：
1． 对玻璃有较高的粘结能力，有较强的抗撕裂强度，能防止玻璃破碎时飞散。
2． 有较强的防护能力，可以防止自然力和人力的破坏。对强风、地震、暴力、盗窃等有足够的抵抗力。
3． 能承受室内人员的突然撞击，防止玻璃飞散或整体脱出，避免室内人员飞出坠落。
4． 有足够的剩余承载力，玻璃破碎后再发生弯曲变形时不会整块脱落。
5． 中间膜有大的剪切模量，使两块玻璃尽可能整截面受弯工作，从而提高玻璃的承载力和弯曲刚度，减小玻璃的厚度，减轻玻璃的自重。
6． 无色透明，能耐受紫外线、水汽和外界气候变化影响，长时期使用不泛黄变色。
目前采用的PVB夹胶膜还不能完全满足上述要求。有必要开发更高性能的幕墙夹层玻璃专用中间膜，以适应超高层建筑幕墙、大跨度采光顶、超大尺寸夹层玻璃、全玻璃结构等对夹层玻璃的高标准要求。
二、 离子性中间膜的特性
现在，能满足建筑幕墙夹层玻璃上述性能要求的夹胶膜 — 离子性中间膜已经由美国杜邦公司开发出来，并批量生产，商品名称为 SGP 。这种夹胶膜具有许多优良的性能。
（一） 具有高的强度和剪切模量，力学性能优异
SGP 的剪切模量是 PVB 的50倍以上，撕裂强度比 PVB 高 5 倍。SGP 夹胶后，玻璃受力时两片玻璃之间的胶层基本上不会产生滑动，两片玻璃如同一片等厚度的单片玻璃整体工作。这样一来，承载力就是等厚度的 PVB 夹层玻璃承载力的2倍；同时，在相等荷载、相等厚度的情况下，SGP夹层玻璃的弯曲挠度只有 PVB 夹层玻璃的 1 / 4（图1）。
SGP夹层玻璃整截面工作 PVB夹层玻璃中间膜滑动
图1 SGP夹层玻璃承载力是PVB夹层玻璃的两倍，挠度只有PVB夹层玻璃的1 / 4
由于承载力提高，挠度减小，玻璃厚度会相应减小。有可能减少玻璃的用量约40% ，相应也减轻了幕墙的自重。不仅有利于主体结构设计，而且节材就是节能，因为生产每一标准箱浮法玻璃要消耗标准煤16Kg，耗电7.5 度。如果加上钢化、均质化处理等，耗能就更多了。
（二） 具有良好的边部稳定性，可外露使用而无须封边
边部稳定性指夹层玻璃边部外露于大气条件下的耐久性。PVB夹胶不耐潮湿，水汽作用下容易开胶、分离，要求外露边缘进行封边处理。而SGP胶膜有良好的边部稳定性，对水分不敏感，在外露条件下使用也不会开胶、分离，可以开边使用，不必封边（图2）。所以SGP夹层玻璃可以很方便地用于拦板、雨棚、外挑装饰玻璃翅、玻璃遮阳板等外露边缘的构件而无须采取专门的封边措施（图3）。
图2 SGP 夹层玻璃可以不加封边就在室外使用 图3 不加封边的SGP 夹层玻璃拦板
（三） 玻璃破损后留有充分的剩余承载力，不会整块坠落
普通PVB夹层玻璃，尤其是钢化夹层玻璃，玻璃一旦破碎就会产生很大的弯曲变形，有整块脱落的危险（图4）。当玻璃水平安装在采光顶上时风险更大，北京香山植物园就曾发生过玻璃整块落下的意外事故。
SGP 间膜夹层玻璃整体性好，SGP夹胶膜的撕裂强度是PVB夹胶膜的5倍，即使玻璃万一破碎，SGP膜还可以粘结碎玻璃形成破坏后的一个临时结构，其弯曲变形小，还可以承受一定量的荷载而不会整片下坠。这就大大提高了玻璃的安全性（图5、图6）。
图4 PVB夹层玻璃，即使竖向安装，四边支承， 图5 即使是竖向悬臂安装，SGP 夹层玻璃拦板破碎后
破碎后还是大弯曲变形，最终脱出 仍保持平面，显示还保持一定的承载力
图6 SGP夹层玻璃即使破碎，也还有足够的剩余承载力
（四） 无色透明，不易变色，通透性极佳
SGP 夹胶膜本身无色透亮，而且耐候性好，不容易泛黄。SGP 膜的泛黄系数小于1.5，而PVB膜的泛黄系数为 6~12。因此SGP夹层玻璃能更好地满足建筑师的建筑艺术要求。
如果采用超白玻璃（低铁玻璃）、SGP中间膜夹胶，那超白夹层玻璃晶莹剔透的光学效果将是绝对顶级的（图7）。
材料
图7 钻石表面精磨 19 mm超白玻璃，SGP夹胶膜夹层装饰玻璃晶莹闪亮
三、 离子性中间膜夹层玻璃的试验研究
受美国杜邦公司的委托，中国建筑科学研究院于2006~2007年期间进行了SGP 夹层玻璃性能的研究。试验得到了SGP中间膜和PVB中间膜自身的物理力学性能以及对比了SGP夹层玻璃、等厚PVB夹层玻璃和等厚单片玻璃受力性能。
玻璃受弯试件分四边支承和两边简支两种形式（图8、图9）。
图8 四边支承玻璃试验
图9 对边简支玻璃试验
不同厚度夹层玻璃和等厚单片玻璃的对比试验表明，SGP夹层玻璃的应力和挠度与同厚度的单片玻璃基本相同；而PVB夹层玻璃由于中间层显著的滑移，应力与挠度要大得多。因而可以认为：SGP夹层玻璃作为等厚度单片玻璃整体工作；PVB夹层玻璃接近于两片单独的玻璃叠加（图10、图11）。
Applied Load, P (N)0100200300400500600Maximum Principal Stress, M (MPa)05101520255 mm / 0.76 mm PVB / 5 mm5 mm / 0.76 mm SGP / 5 mm10 mm Annealed Glass Applied Load, P (N)0200400600800Maximum Deflection, (mm)024681012145 mm / 0.76 mm PVB / 5 mm5 mm / 0.76 mm SGP / 5 mm10 mm Annealed Glass
图10 最大主应力随荷载的变化 图11 跨中挠度随荷载的变化
（方点为10mm单片玻璃；三角形为SGP 夹层玻璃；圆点为PVB夹层玻璃；夹层玻璃均为 5mm+0.76+5mm） 试验还表明，SGP 夹层玻璃破碎后，挠度并没有显著加大，仍保留相当大的剩余承载力，能保证幕墙的结构安全（图12）。
进行了30天长期荷载试验，PVB夹层玻璃长期荷载下的弯曲变形显著增大，而SGP夹层玻璃如同单片玻璃一样，长期挠度增长很小（图13）。
30 Day CreepMonolithPVBIonoplastMaximum Deflection, 30day (mm)012345
图12 对边简支SGP夹层玻璃破碎后还有足够剩余承载力 图13 荷载30天后的挠度，自左至右：单片玻璃；
PVB夹层玻璃；SGP夹层玻璃
进行了温度升高条件下的受力性能试验，温度在50摄氏度以下时，SGP夹层玻璃的承载力不降低；而PVB夹层玻璃50摄氏度时的承载力仅为20摄氏度时的60%。
试验实测，在温度为20摄氏度时，PVB夹胶膜的剪切模量G=0.84 N/mm2；而SGP夹胶膜的剪切模量G则高达 42.7 N/mm2。
四、 离子性中间膜夹层玻璃的力学性能
叠合在一起的几片玻璃的工作性能取决于中间层（夹胶膜）的力学性能。
如果夹胶膜的剪切模量G和撕裂强度f 很小，夹层玻璃受弯时中间层就产生很大的滑移，玻璃之间就在相对滑动，夹胶膜实际上没有起将玻璃连为整体的作用。这几片玻璃看似叠合在一起，实际上还是各自单独工作。承载力仅仅是各片玻璃单独承载力之和。
反之，如果夹胶膜的剪切模量G和撕裂强度f很高，夹层玻璃受弯时夹胶膜滑移量极小，这时候几片玻璃就能够共同工作，好象是一片单片玻璃一样。
理论上，当夹胶膜的力学性能等同于玻璃时，夹层玻璃就变成了单片玻璃。在工程上，当夹胶层的剪切模量G大于20 N/mm2时，就可以认为夹层玻璃在整体状态下工作。SGP离子性中间层的G达到42.7N/mm2，已经满足了这个条件；而PVB夹胶膜的G值仅为0.84N/mm2，与上述条件相差悬殊。它们两者受弯时的截面应力状态是完全不同的（图14）。
正是两者的受力状态不同，在相同厚度下两者的承载力和变形有很大的差别（图15、图16）。
因此，采用SGP夹层玻璃将使得玻璃的厚度减小，更有利于合理地进行幕墙玻璃的选用，取得更大的经济技术效益（图17、图18）。
PVB SGP
图14 受弯时PVB夹层玻璃和SGP夹层玻璃截面应力的分布
PVB SGP
图15 相同厚度时夹层玻璃承载力的比较
PVB SGP
图16 相同荷载作用到相同厚度夹层玻璃时挠度的比较
PVB SGP PVB SGP
图17 承载力相等时玻璃的厚度 图18 相同外力下挠度相等时玻璃的厚度
五、 PVB中间膜在超大尺寸玻璃中的应用
目前，国外生产的热弯钢化夹层玻璃最大长度为6m。我国于2010年成功生产了世界上第一块超大尺寸玻璃：12.8mX2.6m热弯钢化超白夹层，15mm+2.28 SGP+15mm（图19）。接着，生产了12块12.6mX2.6m 超大尺寸热弯钢化夹层玻璃，12mm+1.58 SGP+12mm+1.58 SGP+12mm，用于上海苹果店（图20）。正是SGP离子性中间膜的应用使得超大玻璃制造成为可能。

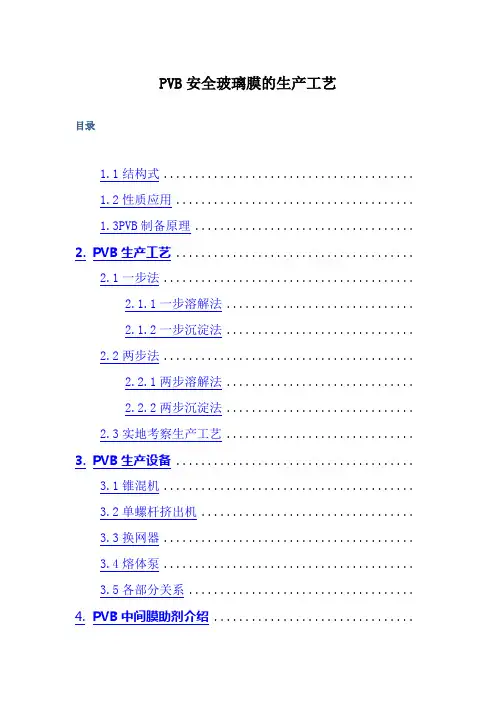

PVB安全玻璃膜的生产工艺
PVB安全玻璃膜的生产工艺
目录
1.1结构式 ........................................
1.2性质应用 ......................................
1.3PVB制备原理 ...................................
2. PVB生产工艺 ......................................
2.1一步法 ........................................
2.1.1一步溶解法 ..............................
2.1.2一步沉淀法 ..............................
2.2两步法 ........................................
2.2.1两步溶解法 ..............................
2.2.2两步沉淀法 ..............................
2.3实地考察生产工艺 ..............................
3. PVB生产设备 ......................................
3.1锥混机 ........................................
3.2单螺杆挤出机 ..................................
3.3换网器 ........................................
3.4熔体泵 ........................................
3.5各部分关系 ....................................
《建筑幕墙安全技术要求》-浙江省住房和城乡建设厅
1 附件 建筑幕墙安全技术要求 为加强建筑幕墙建设和维护管理，提高安全性能，保障公共安全，根据《中华人民共和国建筑法》、《建设工程质量管理条例》和《建设工程勘察设计管理条例》等有关法律、法规以及相关工程建设标准规定，提出以下技术要求： 1使用范围 1.1中小学、托儿所、幼儿园、青少年宫和养老院二层以上部位不得采用玻璃或石材幕墙。住宅、医院的新建、改建、扩建工程以及立面改造工程不宜采用玻璃或石材幕墙。 1.2 在T形路口正对直线路段处，不得采用玻璃幕墙。 1.3 玻璃幕墙用玻璃的可见光反射率不得大于0.30。其中，下列区域幕墙用玻璃的可见光反射率不得大于0.16： （1）城市道路红线宽度大于30米的，其道路两侧建筑物20米以下立面，其余路段两侧建筑物10米以下立面； （2）城市立交桥、高架桥两侧相邻建筑； （3）十字路口或多路交叉口处的建筑。 2 设计审查 2.1 建筑幕墙工程应当进行专项设计。下列建筑幕墙建设单2 位应当在施工图审查前组织专家对幕墙专项设计方案进行结构安全性论证： （1）单体建筑幕墙面积大于6000平方米或者幕墙顶部标高大于50米的； （2）住宅和医院使用玻璃、石材幕墙的； （3）安全技术要求高的其它幕墙工程。 2.2 施工图设计文件应当落实结构安全性论证意见。 2.3建设单位在报审建筑幕墙施工图设计文件时，按规定需要进行结构安全性论证的建筑幕墙应当提交结构安全性论证报告。建筑幕墙与建筑主体委托不同单位设计的，幕墙施工图设计文件报审时还须附建筑设计单位的确认意见。施工图设计文件审查机构应当审查施工图设计文件是否满足结构安全要求。施工图设计文件未经审查的，不得使用。变更建筑幕墙设计的，建设单位应当将施工图设计文件送原审查机构重新审查。 3幕墙设计 3.1对采用建筑幕墙的建设工程，设计单位应当根据建筑高度、周边环境等因素，结合建筑布局合理设计绿化带、裙房等缓冲区域以及挑檐、顶棚等防护设施，防止发生幕墙玻璃、石材或其他材料坠落伤害事故。建筑出入口上方设有建筑幕墙的，应当设臵有效的防护措施。建筑玻璃采光顶和玻璃雨蓬应当设臵防坠3 落构造措施。 3.2 建筑幕墙构造应当满足功能和安全要求。高度大于100m时不宜采用隐框玻璃幕墙，否则应当在面板和支承结构之间采取除硅硐结构胶以外的防面板脱落构造措施。水平或倾斜倒挂式玻璃幕墙不得采用隐框形式。当特殊部位石材幕墙确需使用水平或倾斜倒挂式构造时，面板总宽度不得大于900mm，且应当在板背设臵防止石材坠落的安全措施。 3.3 玻璃幕墙采用隐框形式时，横向隐框玻璃板块应当设臵托板，托板应当与框架可靠连接，并具有可靠的承载力。铝合金副框应当在角部可靠连接。幕墙开启窗应当采取防坠落措施，开启扇托板应当与窗扇可靠连接。 3.4 玻璃幕墙采用隐框形式时，中空玻璃合片用硅酮结构密封胶的位臵和中空玻璃与副框粘接用硅酮结构密封胶的位臵应当重合。因特殊结构需要，确需采用玻璃飞边或者中空玻璃采用大小片构造时，应当至少确保在一对边位臵的硅酮结构密封胶重合。 3.5 建筑幕墙的面材与支承框架之间的连接构造应当安全可靠。干挂石材幕墙单块板倒挂和多条实线条之间的连接应当采用锚固工艺，不得仅用胶粘接。干挂石材幕墙不得使用斜插入式挂件和T型挂件。高度超过100米的石材幕墙应当采用背栓连接。 4 3.6 建筑幕墙设计应当以采用预埋件为主。当采用后臵埋件时，应当在设计图中明确单个锚栓的抗拉力设计值。 3.7 玻璃幕墙的玻璃选用应当符合下列安全要求： （1）建筑幕墙外片玻璃应当采用安全夹层玻璃、超白钢化玻璃或者均质钢化玻璃及其制品。其中，商业中心、交通枢纽、公共文化体育设施等人员密集、流动性大的区域内的建筑，临街建筑和因幕墙玻璃坠落容易造成人身伤害、财产损坏的其他情形的建筑，二层以上部位外片玻璃应当采用安全夹层玻璃或者其他具有防坠落性能的玻璃; （2）采光顶、雨蓬用玻璃应当采用由半钢化玻璃、超白钢化玻璃或者均质钢化玻璃合成的安全夹层玻璃。 3.8消防登高面侧外墙不宜设臵双层玻璃幕墙或大面积的其他玻璃幕墙。当建筑幕墙采用安全夹层玻璃时，消防登高面侧外墙每层应当设臵不少于2块应急击碎玻璃，且间距不大于20m；每块应急击碎玻璃的宽度和高度应当分别不小于1.20m和1.00m，并设臵明显的警示标志。应急击碎玻璃应当采用超白钢化玻璃或均质钢化玻璃，不得采用夹胶玻璃。应急击碎玻璃不宜设臵在建筑的出入口上方。消防登高面侧玻璃幕墙应当在首层设臵挑檐等防碎片坠落措施。 3.9 建筑幕墙用防火、保温隔热材料应当符合相关规范要5 求。同一块幕墙玻璃板块不得跨越建筑物上下、左右相邻的防火分区。楼面梁、房间间隔墙等容易导致火灾蔓延的部位，玻璃幕墙的内衬板应当采用燃烧性能为A级的材料。 非透明处玻璃幕墙的内衬板与玻璃内表面的间距不得小于50mm，且不得使用深颜色的内衬板。 3.10 采用洞石、砂岩等强度较弱的板材时，应当在板背设臵有防止石材碎裂的安全措施。 3.11高度超过50米的建筑幕墙工程应当设臵满足面板清洗、更换和维护要求的装臵。 4 材料控制 4.1建筑幕墙工程采用的建筑材料应当符合国家、行业和地方相关工程建设标准以及工程设计要求。其中支承框架、面板、结构胶与密封材料、防火保温材料、锚栓等采用新技术、新材料和新工艺的，应当符合推广应用的有关规定。 4.2石材幕墙金属挂件与石材间的固定和填缝应当采用强度可靠、耐久性强的粘接材料，禁止使用云石胶等易老化的粘接材料。 4.3 建筑幕墙用安全夹层玻璃外露时应当有封边保护措施。安全夹层玻璃应当采用PVB（聚乙烯醇缩丁醛）或SGP（离子性中间膜）胶片干法加工合成技术，不得采用湿法工艺。其中，采6 用PVB胶片合成技术时，胶片的厚度应当不小于0.76mm。 4.4中空玻璃用硅酮结构密封胶的尺寸应当符合设计要求。中空玻璃用硅酮结构密封胶和玻璃与铝框粘接用硅酮结构密封胶应当采用相同品牌、相同型号的产品。中空玻璃加工企业出具的产品合格证中应当载明加工时所用硅酮结构密封胶的品牌、型号和尺寸。 4.5建筑幕墙用不锈钢材料应当采用奥氏体不锈钢。其中，暴露于室外或处于高腐蚀环境的不锈钢承重构件（包括背栓）的镍含量应当不小于12%；非外露的不锈钢构件的镍含量应当不小于10%。紧固件螺栓、螺钉、螺柱等的机械性能、化学成分应当符合《紧固件机械性能》系列国家标准（GB/T 3098.1~3098.21）的规定。 4.6 建筑幕墙的后臵埋件应当根据设计要求选用后切（扩）底机械锚栓和定型化学锚栓等性能可靠的锚栓，不得使用普通化学锚栓。当采用定型化学锚栓时，供应商应当提供化学锚栓的耐高温测试报告。 4.7 对按照规定应当进行检测、检验的幕墙建筑材料，生产厂家应当提供产品质量的检测、检验报告，出具质量保证书。施工单位应当按照工程设计要求、施工技术标准和合同的约定，对幕墙建筑材料进行复验。复验项目如下： 7 （1）主受力杆件的铝（型）材的力学性能、壁厚、膜层厚度和硬度，钢材的力学性能、壁厚和防腐层厚度； （2）螺栓的抗拉、抗剪和承压强度； （3）玻璃幕墙用结构胶的邵氏硬度和标准条件拉伸粘结强度，石材用结构胶的粘结强度； （4）石材的弯曲强度； （5）铝塑复合板的剥离强度； （6）合同约定的其他复验项目。 未经生产厂家检验或者检验不合格的和按规定施工单位应当复验但未复验或者复验不合格的，不得使用。 5 施工要求 5.1施工高度达到50m及以上的建筑幕墙安装工程应当执行住房和城乡建设部发布的《危险性较大的分部分项工程安全管理办法》（建质〔2009〕87号）有关规定。 5.2单元式玻璃幕墙的单元组件、隐框式玻璃幕墙的装配组件，均应当在工厂加工组装，不得在工地现场进行构件加工。玻璃幕墙组件制作应当有完整的厂内打胶记录，并且具有可追溯性。除全玻幕墙外，不得在现场打注硅酮结构密封胶。 5.3 建筑幕墙施工前应当完成幕墙物理性能的检测，送检样品应当与工程设计相符，检测报告必须附样品构造图，并在图中8 标注轴线及标高，检测结果应当满足设计要求。 5.4 明框玻璃幕墙外侧用压板应当连续设臵，不得采用分段固定方式。后臵式隔热条应当连续安装固定。 5.5 后臵埋件锚栓抗拔承载力应当按照国家规范规定进行现场检测。现场检测极限承载力应当大于设计值的2倍。轻质填充墙不得作为幕墙的支承结构。 5.6 建筑幕墙工程的验收应当符合相关工程建设标准的规定。隐蔽工程的验收还应当提供相应的图文及影像资料。涉及台风、暴雨等恶劣天气影响较多的地区，还应当进行淋水、可靠度等试验。住宅工程在分户验收时应当将幕墙作为重要内容检查验收。 6 维护保养 6.1 建筑幕墙工程竣工验收时，应当向业主提供《幕墙使用维护说明书》，其内容应当符合《玻璃幕墙工程技术规范》（JGJ102）、《金属与石材幕墙工程技术规范》（JGJ133）和《建筑幕墙》（GB/T21086）等相关工程建设标准的规定。 6.2 建筑幕墙的安全维护实行业主负责制。在建筑幕墙工程竣工验收后，建筑幕墙的业主应当按下列规定委托有相应工程设计、施工和检测资质的机构进行定期安全隐患排查： （1）框支撑幕墙在竣工验收后一年时，应当进行一次全面9 的检查，此后每五年检查一次； （2）拉杆或拉索结构幕墙在竣工验收后六个月时，应当进行一次全面的预拉力检查和调整，此后每三年检查一次； （3）幕墙工程使用10年后应当对工程不同部位的结构硅硐密封胶进行粘结性能的抽样检查，此后每三年检查一次； （4）对超过设计使用年限仍继续使用的玻璃幕墙，业主应当组织专家进行安全评估，并按照评估意见执行。 6.3 建筑幕墙的使用应当保障幕墙结构的完整性，不得随意改变或附加构造。确需改变或附加构造的，应当事先征得原幕墙设计单位的复核认可。 6.4 建筑幕墙使用中发现面板破损、松动等安全隐患时，业主应当及时采取隔离和防护措施，并尽快组织维修。 建筑幕墙工程的建设除执行本技术要求外，还应当符合《玻璃幕墙工程技术规范》（JGJ102）和《建筑幕墙》（GB/T21086）等相关的国家、行业和地方工程建设标准的规定。 ---------------------------------------------------------------范文最新推荐------------------------------------------------------ 10 / 36 财务部工作总结、分析及计划报告范文 [财务部工作总结、分析及计划报告范文]务部工作总结、分析及计划报告范文 2009-12-10 10：25读者上传【大中小】【打印】【我要纠错】在上级财务部门的业务指导下，以年初支公司提出的工作思路为指导，以提高企业效益为核心，以增强企业综合竞争力为目标，以成本治理和资金治理为重点，全面落实预算治理，强基础，抓规范，实现了全年业务制度规范化，经营治理科学化，企业效益最大化，有力地推动了支公司财务治理水平的进一步提高，充分发挥了财务治理在企业治理中的核心作用，财务部工作总结、分析及计划报告范文。现将2009年公司财务工作总结如下： 一、主要指标完成情况 1、固定费用：1-9月份累计完成##.5xxxx，完成进度计划的117.2xxxx，同比增长27.4xxxx，增加支出2312627.8 xxxx。 2、三项费用：1-9月份累计完成##.5xxxx，完成进度计划的136.3xxxx，同比降低10.5xxxx，减少支出171939.2 xxxx。 3、内部利润：1-9月份完成-##.1xxxx元，较计划进度-828.4xxxx元增亏252.7xxxx元。 二、以资金治理为契机，不断增强全员的预算治理意识 近年来，随着企业精细化治理水平的不断强化，对财务治理也提出了更高的要求。我们以此为契机，根据财务治理的特点以及
建筑幕墙安全技术要求浙建〔2013〕2号文件
工程管理
第 1 页 共 5 页 关于印发《建筑幕墙安全技术要求》的通知
浙建〔2013〕2号文件
各市、县（市、区）建委（建设局、建管局），各有关单位： 为加强建筑幕墙建设和维护管理，提高安全性能，保障公共安全，我厅组织编制了《建筑幕墙安全技术要求》，已通过专家审查，现印发给你们，请结合本地实际认真贯彻实施。本要求自2013年4月1日施行。
附件：《建筑幕墙安全技术要求》
浙江省住房和城乡建设厅
2013年1月31日
附件
建筑幕墙安全技术要求
为加强建筑幕墙建设和维护管理，提高安全性能，保障公共安全，根据《中华人民共和国建筑法》、《建设工程质量管理条例》和《建设工程勘察设计管理条例》等有关法律、法规以及相关工程建设标准规定，提出以下技术要求：
1使用范围
1.1中小学、托儿所、幼儿园、青少年宫和养老院二层以上部位不得采用玻璃或石材幕墙。住宅、医院的新建、改建、扩建工程以及立面改造工程不宜采用玻璃或石材幕墙。
1.2 在T形路口正对直线路段处，不得采用玻璃幕墙。
1.3 玻璃幕墙用玻璃的可见光反射率不得大于0.30。其中，下列区域幕墙用玻璃的可见光反射率不得大于0.16：
（1）城市道路红线宽度大于30米的，其道路两侧建筑物20米以下立面，其余路段两侧建筑物10米以下立面；
（2）城市立交桥、高架桥两侧相邻建筑；
（3）十字路口或多路交叉口处的建筑。
2 设计审查
2.1 建筑幕墙工程应当进行专项设计。下列建筑幕墙建设单位应当在施工图审查前组织专家对幕墙专项设计方案进行结构安全性论证：
（1）单体建筑幕墙面积大于6000平方米或者幕墙顶部标高大于50米的；
（2）住宅和医院使用玻璃、石材幕墙的；
（3）安全技术要求高的其它幕墙工程。
2.2 施工图设计文件应当落实结构安全性论证意见。
2.3建设单位在报审建筑幕墙施工图设计文件时，按规定需要进行结构安全性论证的建筑幕墙应当提交结构安全性论证报告。建筑幕墙与建筑主体委托不同单位设计的，幕墙施工 工程管理
建筑幕墙建设安全技术要求(通用版)
( 安全技术 )
单 位：_________________________
姓 名：_________________________
日 期：_________________________
精品文档 / Word文档 / 文字可改 建筑幕墙建设安全技术要求(通用版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes 实用文本 | DOCUMENT TEMPLATE
建筑施工
第 2 页 建筑幕墙建设安全技术要求(通用版)
为加强建筑幕墙建设管理，提高安全性能，保障公共安全，根据《中华人民共和国建筑法》、《建设工程质量管理条例》和《建设工程勘察设计管理条例》等有关法律、法规以及相关工程建设标准规定，提出以下技术要求：
1使用范围
1.1严格控制住宅、医院、学校、养老院的新建、改建、扩建工程以及立面改造工程使用玻璃或石材幕墙。其中，医院门诊楼（含急诊楼）和病房楼、中小学校教学楼、托儿所、幼儿园和养老院二层以上部位不得采用玻璃或石材幕墙。严禁建筑外墙石材采用湿贴工艺。
1.2在T形路口正对直线路段处，不得采用玻璃幕墙。
1.3玻璃幕墙用玻璃的可见光反射率不得大于0.30。其中，下备注：传统安全中认为技术只要能在人不犯错误时保证人安全就达到了技术的根本要求，但更进一步的技术安全观对技术的追求还应该包括保证防止人犯错，乃至在一定范围内缓冲、包容人的错误。 实用文本 | DOCUMENT TEMPLATE
建筑施工
第 3 页 列区域幕墙用玻璃的可见光反射率不得大于0.16：
（1）城市道路红线宽度大于30米的，其道路两侧建筑物20米以下立面，其余路段两侧建筑物10米以下立面；
（2）城市立交桥、高架桥两侧相邻建筑；
pvb
PVB（聚乙烯醇缩醛）特性及应用
(安全玻璃胶合膜)
聚乙烯醇缩醛（ PolyVinyl Butyral resin）简称P.V.B。
P.V.B树脂，本身含有很多的羟基，（OH）基，可以与一些热固型树脂（thermal
serring resin）产生架桥反应（Crosslinking reaction）以提升耐化学药品性
及涂膜硬度等性能。并具有优异涂膜高透明性（Transparent）、弹性(elastic)、
韧性（Toughness）、耐强碱、耐油性及可挠性 ，与低温耐冲击性。由于其有特
殊之化学结构，所以对玻璃、金属、陶瓷、塑料、皮革及木材等皆有很强之结合
性。此外对颜料与染料有良好的分散性，与其它树脂也具有良好的互溶性。
特性：
（1） 涂膜具有高适用性、弹性、高韧性、兼容性。
（2） 耐强碱、耐油性、可挠性与低温耐冲击性。
（3） 添加可塑剂后，皮膜柔软性特优。
（4） 使用胶合安全玻璃中间膜，是玻璃具有强大之耐冲击与耐穿透力。
（5） 与无机材质之接着强度、架桥性、放蚀性优良。
（6） 依PVB之不同能基(Functional group)可溶于醇、酮、酯 等类溶剂。
PVB的用途:
（1） 汽车及建筑物胶合安全玻璃之中间膜。
（2） 汽车之防锈底漆、烤漆、木器漆、印刷油墨。
（3） 木器金属、塑胶、皮革、玻璃有良好的接着性。
（4） 电子陶瓷及印刷电路板之接着剂。
（5） 热熔胶、油漆涂料的改质剂。
（6） 纺织品、纤维的防水剂。
聚乙烯醇缩丁醛简称PVB，是在催化剂作用下，丁醛与PVA水溶液进行缩
合反应而得的合成树脂，具有透明，耐光、耐水、成膜和抗冲性能，对玻璃、金
属、木材、陶瓷、皮革、纤维等材料有较好的粘接性能，因此应用广泛。目前世
界PVB树脂及膜的生产和消费主要集中在美国、西欧和日本等经济发达地区。
PVB树脂用途虽广，但目前最主要的用途还是在夹层安全玻璃制造中作为
中间粘合薄膜层。在两层普通玻璃之间夹入一层PVB膜片而制成的特种玻璃，

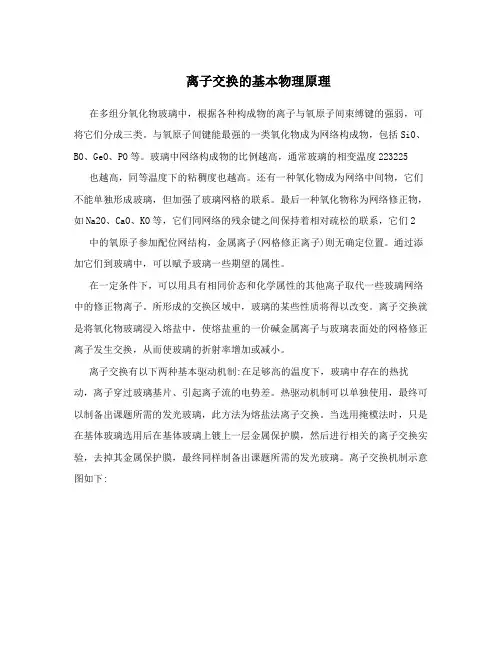

离子交换的基本物理原理
