外遮阳系数简化计算公式
得热系数和遮阳系数 0.87
太阳得热系数（SHGC）和遮阳系数（SC）是衡量建筑玻璃节能性能的两个重要参数。
它们之间有一定的关系，可以通过公式进行换算。
太阳得热系数（SHGC）是指通过透光围护结构（如门窗或透光幕墙）的太阳辐射室内得热量与投射到透光围护结构外表面上的太阳辐射量的比值。
遮阳系数（SC）是指通过透光围护结构的太阳辐射室内的热量与相同条件下通过相同面积的标准玻璃（3mm厚的透明玻璃）的太阳辐射室内的热量的比值。
在计算遮阳系数与太阳得热系数的关系时，可以采用以下公式：
SC = SHGC / 针路比
其中，针路比是指标准的3mm白玻璃太阳能透过率的取值。
在我国，针路比的取值为0.889。
因此，可以根据这个公式计算出遮阳系数与太阳得热系数之间的关系。
例如，如果某建筑玻璃的太阳得热系数为0.87，那么其遮阳系数SC可以通过以下方式计算：
SC = 0.87 / 0.889 ≈ 0.98。

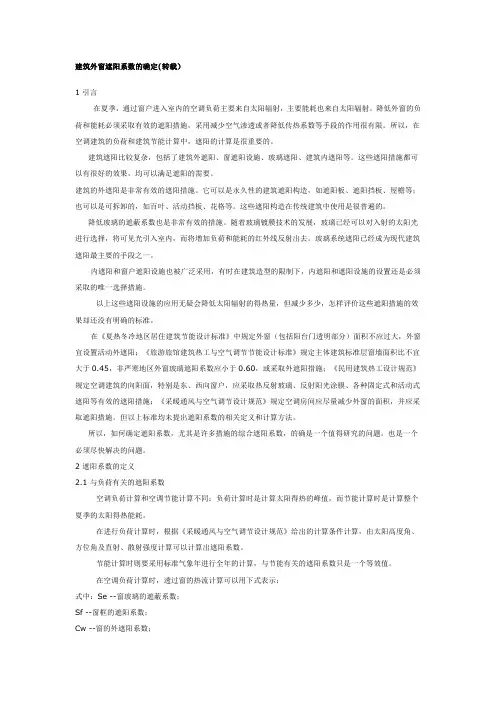

建筑外窗遮阳系数的确定
建筑外窗遮阳系数的确定(转载）1 引言在夏季，通过窗户进入室内的空调负荷主要来自太阳辐射，主要能耗也来自太阳辐射。
降低外窗的负荷和能耗必须采取有效的遮阳措施，采用减少空气渗透或者降低传热系数等手段的作用很有限。
所以，在空调建筑的负荷和建筑节能计算中，遮阳的计算是很重要的。
建筑遮阳比较复杂，包括了建筑外遮阳、窗遮阳设施、玻璃遮阳、建筑内遮阳等。
这些遮阳措施都可以有很好的效果，均可以满足遮阳的需要。
建筑的外遮阳是非常有效的遮阳措施。
它可以是永久性的建筑遮阳构造，如遮阳板、遮阳挡板、屋檐等；也可以是可拆卸的，如百叶、活动挡板、花格等。
这些遮阳构造在传统建筑中使用是很普遍的。
降低玻璃的遮蔽系数也是非常有效的措施。
随着玻璃镀膜技术的发展，玻璃已经可以对入射的太阳光进行选择，将可见光引入室内，而将增加负荷和能耗的红外线反射出去。
玻璃系统遮阳已经成为现代建筑遮阳最主要的手段之一。
内遮阳和窗户遮阳设施也被广泛采用，有时在建筑造型的限制下，内遮阳和遮阳设施的设置还是必须采取的唯一选择措施。
以上这些遮阳设施的应用无疑会降低太阳辐射的得热量，但减少多少，怎样评价这些遮阳措施的效果却还没有明确的标准。
在《夏热冬冷地区居住建筑节能设计标准》中规定外窗（包括阳台门透明部分）面积不应过大，外窗宜设置活动外遮阳；《旅游旅馆建筑热工与空气调节节能设计标准》规定主体建筑标准层窗墙面积比不宜大于0.45，非严寒地区外窗玻璃遮阳系数应小于0.60，或采取外遮阳措施；《民用建筑热工设计规范》规定空调建筑的向阳面，特别是东、西向窗户，应采取热反射玻璃、反射阳光涂膜、各种固定式和活动式遮阳等有效的遮阳措施；《采暖通风与空气调节设计规范》规定空调房间应尽量减少外窗的面积，并应采取遮阳措施。
但以上标准均未提出遮阳系数的相关定义和计算方法。
所以，如何确定遮阳系数，尤其是许多措施的综合遮阳系数，的确是一个值得研究的问题，也是一个必须尽快解决的问题。
玻璃窗的遮阳系数
玻璃窗的遮阳系数遮阳系数有透光材料本身的遮阳系数和外窗设置遮挡设施的遮阳系数两类。
第一类是玻璃或者透光材料本身就对太阳辐射具有一定的遮挡作用。
其定义为太阳辐射通过某种玻璃或透光材料的实际太阳得热量与通过厚度为3mm 厚标准玻璃的太阳得热量SSG 的比值，用SC 表示。
用太阳能得热系数SHGC （Solar Heat Gain Coefficient ）来表达太阳辐射的得热情况，SC 可定义为实际透光材料SHGC 与标准玻璃的SHGC的比值，即：式中：τ一一玻璃窗太阳辐射总透射率；α一一第k 层玻璃的吸收率；n 一一玻璃的层数；N 一一第k 层玻璃吸收的辐射热向室内传导的比率。
SHGC 是一个无量纲的量。
实际上SHGC 的大小与太阳辐射的入射角有关，包括直射辐射和散射辐射的影响，其中最为复杂的是N 的确定，因为N 与室内状况有关，即与内外表面传热系数、玻璃窗总传热系数、室内表面长波辐射特性有关。
但在一般工程应用中，采用的是特定参数条件下的SHGC 值作为玻璃窗的评价指标，即指定表面传热系数和传热系数，不包含长波辐射的影响。
这样就可以利用玻璃的透射率与入射角的关系给出玻璃窗在不同入射角下的SHGC 。
表1 不同类型玻璃和透光材料的遮阳系数SCref k k k k第二类是外窗设置遮挡设施的遮阳系数。
可用C表示，其物理意义为设置遮阳设施后的透光外围n护结构太阳辐射得热量与未设置遮阳设施时的太阳辐射得热量之比。
遮阳设施可安装在玻璃窗的外侧、内侧或两层玻璃的中间。
常见的外遮阳设施包括作为固定件组合构件的挑檐、遮阳板或其他形式的有遮阳作用的建筑构件，也有可调节的遮阳篷、活动百叶挑檐、外百叶帘、外卷帘等。
表2 玻璃窗内遮阳设施的遮阳系数Cn。
遮光系数如何计算公式
遮光系数如何计算公式遮光系数是用来衡量材料对光线的遮挡能力的一个重要参数。
在建筑设计和室内装饰中，遮光系数的选择对于控制室内光线的亮度和温度起着至关重要的作用。
本文将介绍遮光系数的计算公式以及其在实际应用中的意义和影响。
遮光系数的计算公式一般可以表示为：遮光系数 = 遮光面积 / 总面积。
其中，遮光面积指的是材料对光线的遮挡面积，总面积指的是被遮挡的区域的总面积。
遮光系数的取值范围一般在0到1之间，0代表完全透明，1代表完全不透明。
在实际应用中，遮光系数的计算需要考虑多种因素，包括材料本身的透光性、密度、厚度以及安装方式等。
不同的材料和安装方式会对遮光系数产生不同的影响，因此在进行计算时需要进行综合考虑。
遮光系数的选择对于室内光线的控制起着至关重要的作用。
在建筑设计中，合理选择遮光系数可以有效地控制室内的光线亮度和温度，提高室内的舒适度和节能效果。
在室内装饰中，选择合适的遮光系数可以有效地控制室内的光线亮度，保护家具和地板不受阳光的直接照射，延长室内装饰材料的使用寿命。
除了遮光系数，还有一些其他的参数也对室内光线的控制起着重要的作用，比如透光率、反射率等。
这些参数之间相互影响，需要进行综合考虑和分析。
在实际应用中，可以通过模拟和实验来确定最佳的参数组合，以达到最佳的室内光线控制效果。
总的来说，遮光系数是衡量材料对光线遮挡能力的重要参数，其选择对于室内光线控制起着至关重要的作用。
在进行计算和选择时，需要考虑多种因素，并进行综合分析和实验验证。
通过合理选择遮光系数和其他相关参数，可以有效地提高室内的舒适度和节能效果，延长室内装饰材料的使用寿命。
希望本文能够对大家对遮光系数的认识有所帮助，谢谢阅读。
综合遮阳系数怎么计算公式
综合遮阳系数怎么计算公式遮阳系数是用来衡量建筑物遮挡阳光的能力的一个指标，它是指在建筑物的外立面上，阳光照射到建筑物上的面积与建筑物外立面总面积的比值。
综合遮阳系数是指建筑物在不同时间段内的遮阳系数的平均值，它可以帮助我们评估建筑物的遮阳性能，从而指导建筑设计和改善建筑环境。
综合遮阳系数的计算公式可以用以下的数学表达式来表示：\[SC = \frac{1}{n} \sum_{i=1}^{n} SC_i\]其中，SC表示综合遮阳系数，n表示时间段的个数，SCi表示第i个时间段的遮阳系数。
在实际应用中，综合遮阳系数的计算可以分为以下几个步骤：Step 1，确定时间段。
首先，我们需要确定要计算综合遮阳系数的时间段，通常可以选择一天中的不同时间段，比如早晨、中午和下午等。
这些时间段的选择应该考虑到建筑物所在地区的气候特点和阳光照射的强度。
Step 2，测量遮阳系数。
在确定了时间段之后，我们需要在每个时间段内测量建筑物外立面的遮阳系数。
遮阳系数可以通过在建筑物外立面设置测量点，利用遮阳仪或者其他测量设备来进行测量。
Step 3，计算综合遮阳系数。
在测量了每个时间段的遮阳系数之后，我们就可以利用上面的公式来计算综合遮阳系数了。
首先将每个时间段的遮阳系数相加，然后再除以时间段的个数，就可以得到综合遮阳系数了。
综合遮阳系数的计算公式可以帮助我们评估建筑物的遮阳性能，从而指导建筑设计和改善建筑环境。
在建筑设计中，合理地利用综合遮阳系数可以有效地减少建筑物对阳光的依赖，降低建筑物的能耗，改善建筑环境的舒适性。
除了综合遮阳系数的计算公式之外，我们还可以通过一些其他的方法来提高建筑物的遮阳性能。
比如在建筑物的设计中合理地设置遮阳设施，比如百叶窗、遮阳篷等，可以有效地减少阳光的直射。
此外，选择合适的建筑材料和颜色也可以对建筑物的遮阳性能产生积极的影响。
总之，综合遮阳系数的计算公式是评估建筑物遮阳性能的重要工具，它可以帮助我们合理地设计建筑物，改善建筑环境，降低能耗，提高舒适性。

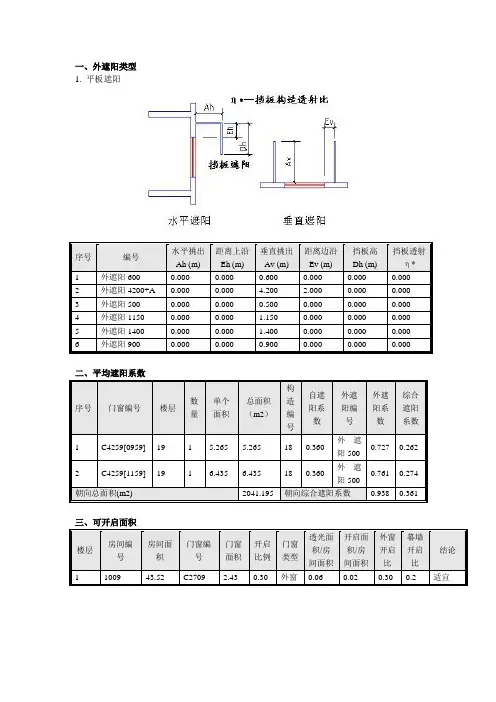

外遮阳
1.平板遮阳
序号
编号
水平挑出
Ah (m)
距离上沿
Eh (m)
垂直挑出
Av (m)
距离边沿
Ev (m)
挡板高
Dh (m)
挡板透射
η*
1
外遮阳600
0.000
0.000
0.600
0.000
0.000
0.000
2
外遮阳4200+A
0.000
0.000
4.200
2.000
0.000
0.000
3
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
构造编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C4259[0959]
19
1
5.265
5.265
18
0.360
外遮阳500
0.727
0.262
2
C4259[1159]
19
1
6.435
6.435
18
0.360
外遮阳500
0.761
0.274
朝向总面积(m2)
2041.195
朝向综合遮阳系数
0.938
0.361
三、可开启面积
楼层
房间编号
房间面积
门窗编号
门窗面积
开启比例
门窗类型
透光面积/房间面积
开启面积/房间面积
外窗开启比
幕墙开启比
结论
1
10ห้องสมุดไป่ตู้9
43.52
C2709
2.43
0.30
玻璃可见光透射比、遮阳系数
原理：
.
• 太阳能总透射比
• 已知： • 对于单玻： 是实测的太阳光光谱透射比。 • 对于双玻：
.
•
——第一片（室外侧）玻璃的太阳光光谱透射比，%
•
——第二片（室内侧）玻璃的太阳光光谱透射比，%
•
——第一片玻璃，光由室内射向室外时，所测的太阳光光谱反射比，%
•
——第二片玻璃，光由室外射入室内时，所测的太阳光光谱反射比，%
.
• 5、设置试验参数：包括试验编号、样品名称、样 品编号、玻璃层数、玻璃类型等。如下图：
.
• 6、设置好试验参数后，点击“就绪”、“开始”， 在弹出的对话框中选择相应选项，点击“确定”开 始试验。如下图：
.
• 7、依次做完各组试件，试验结束后， 先关闭设备，从电脑软件中打印原始 记录，关闭软件。
——第一块玻璃的反反射。
——第二块玻璃的正反射。
（1）对于单玻：
（2）对于双玻：
.
试验步骤
• 1、核对样品是否与委托单一致 （规格：50mm×50mm×原厚）
• 2、先启动软件，再开启设备。 • 3、等复位完成后，开始做实验。 • 4、在试件框上放置试件（透射的参比为空气层，反
射的参比为镀铝镜。），如可见光透射比、 遮阳系数
.
概念
• 1、透过窗玻璃的太阳辐射得热与 透过标准3mm透明窗玻璃的太阳 辐射得热的比值。
• 2、计算公式：
.
检测依据
• 1、《建筑玻璃 可见光透射比、太 阳光直接透射比、太阳能总透射比、 紫外线透射比及有关窗玻璃参数的 测定》 GB/T 2680-94
.
检测设备
• 1、建筑玻璃可见光透射比、遮阳 系数检定系统
玻璃幕墙的遮阳节能技术和遮阳系数计算
玻璃幕墙的遮阳节能技术和遮阳系数计算玻璃幕墙的遮阳节能技术和遮阳系数计算20世纪，世界建筑科学技术突飞猛进，房屋建筑快速发展，各发达国家建筑围护结构的保温隔热和气密性能大有提高，采暖、空调和照明的设备与技术日益进步，人们越来越能够在更为优裕和舒适的室内环境中生活与工作，人类建筑文明取得了前所未有的成就。
在此同时，人们也不得不面对着资源枯竭、环境恶化、生态破坏、气候变暖等一系列严峻问题。
据统计，在我国这个发展中国家，建筑能耗占社会总能耗的25%，随着经济的发展和人民生活质量提高，这个比例还会不断增长。
强调节能、低污染、低耗能的绿色建筑顺应时代的要求而生，我国也颂布了一系列法规和政策来对建筑节能和合理使用资源做出明确的规定。
随着我国玻璃幕墙热的发展，去年全国已经超过350万平方米，近几年玻璃幕墙总面积超过1200万平方米。
金属玻璃幕墙具有轻量化、不燃化、耐震、施工迅速等优点，在现代都市高楼化，防火、防震、施工安全的要求前提下，已成为不可阻挡的趋势，今后将成为高楼建筑的设计主流。
金属玻璃幕墙可以减少传统混凝土外墙大量的钢筋、混凝土使用量，对于减少高耗能建材使用所达到的节约能源、资源有很大的帮助。
而且金属玻璃幕墙较易于回收利用，也可达到环保的目的。
玻璃幕墙是现代高档建筑较多采用的外围护结构，是建筑物热交换、热传导最活跃、最敏感的部位，是传统墙体失热损失5～6倍，幕墙的能耗约占整个建筑能耗的40%左右，故幕墙的节能有极其重要的地位。
一、玻璃幕墙遮阳的必要性：建筑外围护结构的节能设计，由开窗、方位、遮阳到隔热材料等因素环环相扣，这些因素左右建筑物的耗能量。
台湾的西拉雅研究室曾对台湾的办公建筑的外围护结构进行研究，对建筑外围护结构的各要素的耗能量进行分析，其结果分析以下：1) 外墙的开窗率是外墙节能的最重要因素，降低开窗面积率是节能最重要手段，但是降低开窗率也必顾及确保适当的自然采光，并免除心理的封闭感。
但是对于追求通透效果的玻璃幕墙而言，只能采用降低开启窗面积并加强不透光地方的隔热设计来达到节能要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件八外遮阳系数简化计算公式
注：表中的A、B、C、H、L分别为各种遮阳形式的几何参数，详附图A和附图B。
附表8－2 夏热冬暖地区公共建筑外遮阳系数计算公式
注：1、表中的A、C、H、L分别为挡板挑出长度、挡板高度、窗高度、窗宽度，附图B。
2、对幕墙，因挡板与玻璃的间距很小，故挡板的轮廓透光比η可近似取为0，附图C。
表C 典型形式的建筑外遮阳系数SD
A—遮阳板外挑长度；B—遮阳板根部到窗对边距离附图A 水平遮阳板和垂直遮阳板外挑参数A、B示意
H
A A
L
C
A—挡板距外墙的距离；C—挡板的高度；H—外窗的高度；L—外窗的宽度附图B 挡板遮阳参数A、C、H、L示意
附图C 玻璃幕墙遮阳计算简图。
