薄壁不锈钢管道常用的几种连接方式
薄壁不锈钢管道的几种连接方式的性能

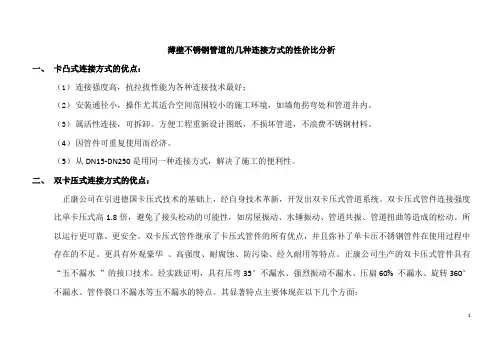

薄壁不锈钢管道的几种连接方式的性价比分析一、卡凸式连接方式的优点：（1）连接强度高，抗拉拔性能为各种连接技术最好；（2）安装通径小，操作尤其适合空间范围较小的施工环境，如墙角拐弯处和管道井内。
（3）属活性连接，可拆卸。
方便工程重新设计图纸，不损坏管道，不浪费不锈钢材料。
（4）因管件可重复使用而经济。
（5）从DN15-DN250是用同一种连接方式，解决了施工的便利性。
二、双卡压式连接方式的优点：正康公司在引进德国卡压式技术的基础上，经自身技术革新，开发出双卡压式管道系统。
双卡压式管件连接强度比单卡压式高1.8倍，避免了接头松动的可能性，如房屋振动、水锤振动、管道共振、管道扭曲等造成的松动。
所以运行更可靠、更安全。
双卡压式管件继承了卡压式管件的所有优点，并且弥补了单卡压不锈钢管件在使用过程中存在的不足。
更具有外观豪华、高强度、耐腐蚀、防污染、经久耐用等特点。
正康公司生产的双卡压式管件具有“五不漏水”的接口技术。
经实践证明，具有压弯35°不漏水、强烈振动不漏水、压扁60% 不漏水、旋转360°不漏水、管件裂口不漏水等五不漏水的特点。
其显著特点主要体现在以下几个方面：1（1）抗拉拔能力和抗振动能力更强；（2）连接更安全可靠坚固；（3）安装更便捷；（4）防渗漏能力更强；（5）抗水锤冲击性能更优异；（6）经济实用性更明显。
三、几种连接方式的性能比较：2四、连接方式评估的三个条件：（1）第一次安装成功率高；免维护，在建筑物使用期间内几乎不需要维护和更新；使用中能经受一般外力冲撞。
（2）经济性：在同一竞争领域客户总成本有优势。
（3）安装便利性：能够快速安装；并减少对施工人员的技术依赖；安装时对施工环境要求不高。
五、不同管件的施工性能：六、环压式连接方式存在的局限性：（1）属"机械接头"，硬连接方式。
这种方法会使管件和管端压成形，无法返修和拆装，如需返修和拆装只能将3压成型的管端部切除断管、而管端和管件再无法利用只能报废，又因原安装的管道因为被切断而影响长度，还要通过再配置管件再卡压连接，如连接出现错误或连接技术不过关，那将又从复以上程序，产生二次投资；（2）安装工具在实际施工中受环境影响，如遇到暗角等隐蔽处安装时难以操作。
薄壁不锈钢管卡凸式连接现场施工工法

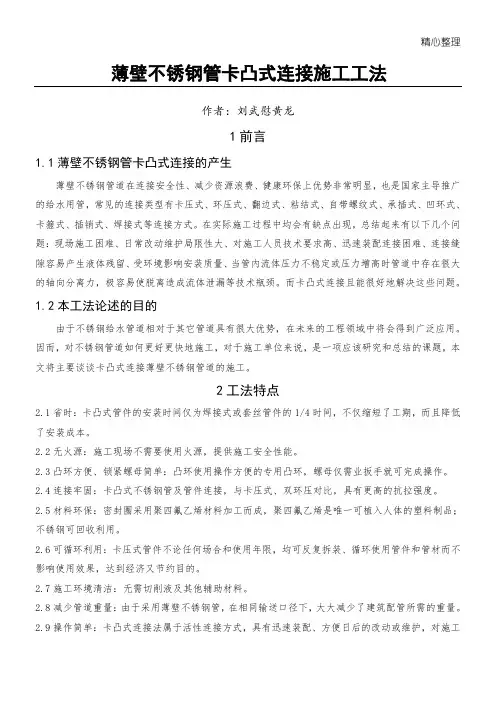

精心整理薄壁不锈钢管卡凸式连接施工工法作者：刘武慰黄龙1前言1.1薄壁不锈钢管卡凸式连接的产生薄壁不锈钢管道在连接安全性、减少资源浪费、健康环保上优势非常明显，也是国家主导推广的给水用管，常见的连接类型有卡压式、环压式、翻边式、粘结式、自带螺纹式、承插式、凹环式、卡箍式、插销式、焊接式等连接方式。
在实际施工过程中均会有缺点出现，总结起来有以下几个问题：现场施工困难、日常改动维护局限性大、对施工人员技术要求高、迅速装配连接困难、连接缝隙容易产生液体残留、受环境影响安装质量、当管内流体压力不稳定或压力增高时管道中存在很大的轴向分离力，极容易使脱离造成流体泄漏等技术瓶颈。
而卡凸式连接且能很好地解决这些问题。
1.2本工法论述的目的由于不锈钢给水管道相对于其它管道具有很大优势，在未来的工程领域中将会得到广泛应用。
因而，对不锈钢管道如何更好更快地施工，对于施工单位来说，是一项应该研究和总结的课题，本文将主要谈谈卡凸式连接薄壁不锈钢管道的施工。
2工法特点2.1省时：卡凸式管件的安装时间仅为焊接式或套丝管件的1/4时间，不仅缩短了工期，而且降低了安装成本。
2.2无火源：施工现场不需要使用火源，提供施工安全性能。
2.3凸环方便、锁紧螺母简单：凸环使用操作方便的专用凸环，螺母仅需业扳手就可完成操作。
2.4连接牢固：卡凸式不锈钢管及管件连接，与卡压式、双环压对比，具有更高的抗拉强度。
2.5材料环保：密封圈采用聚四氟乙烯材料加工而成，聚四氟乙烯是唯一可植入人体的塑料制品；不锈钢可回收利用。
2.6可循环利用：卡压式管件不论任何场合和使用年限，均可反复拆装、循环使用管件和管材而不影响使用效果，达到经济又节约目的。
2.7施工环境清洁：无需切削液及其他辅助材料。
2.8减少管道重量：由于采用薄壁不锈钢管，在相同输送口径下，大大减少了建筑配管所需的重量。
2.9操作简单：卡凸式连接法属于活性连接方式，具有迅速装配、方便日后的改动或维护，对施工人员技术要求不高、连接稳定，提高施工工作效率降低了安装成本。
薄壁不锈钢管连接方式

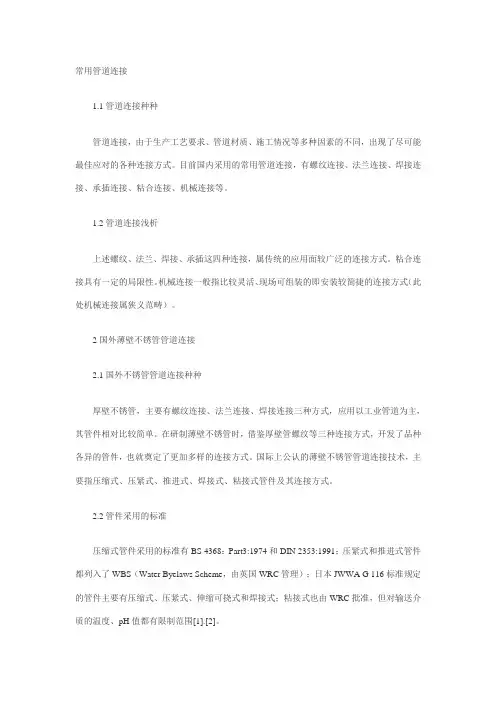

常用管道连接1.1 管道连接种种管道连接，由于生产工艺要求、管道材质、施工情况等多种因素的不同，出现了尽可能最佳应对的各种连接方式。
目前国内采用的常用管道连接，有螺纹连接、法兰连接、焊接连接、承插连接、粘合连接、机械连接等。
1.2 管道连接浅析上述螺纹、法兰、焊接、承插这四种连接，属传统的应用面较广泛的连接方式。
粘合连接具有一定的局限性。
机械连接一般指比较灵活、现场可组装的即安装较简捷的连接方式（此处机械连接属狭义范畴）。
2 国外薄壁不锈管管道连接2.1 国外不锈管管道连接种种厚壁不锈管，主要有螺纹连接、法兰连接、焊接连接三种方式，应用以工业管道为主，其管件相对比较简单。
在研制薄壁不锈管时，借鉴厚壁管螺纹等三种连接方式，开发了品种各异的管件，也就奠定了更加多样的连接方式。
国际上公认的薄壁不锈管管道连接技术，主要指压缩式、压紧式、推进式、焊接式、粘接式管件及其连接方式。
2.2 管件采用的标准压缩式管件采用的标准有BS 4368：Part3:1974 和 DIN 2353:1991；压紧式和推进式管件都列入了WBS（Water Byelaws Scheme，由英国WRC管理）；日本JWWA G 116 标准规定的管件主要有压缩式、压紧式、伸缩可挠式和焊接式；粘接式也由WRC批准，但对输送介质的温度、pH值都有限制范围[1].[2]。
3 国内薄壁不锈管管道连接[3]我国薄壁不锈管管件的开发，在借鉴国外标准同时，结合自身专利，其产品可谓缤纷多彩。
据笔者调研，可归结为压缩式、卡压式、伸缩可挠式、焊接式、法兰式、活接式、沟槽式、粘接式等八大类别（尚有派生系列）及其连接方式。
3.1 压缩式国产压缩式管件与国际上通称的压缩式管件一样，由配管插入管件承口，通过螺母紧固，使密封圈压缩起密封作用的一种连接方式（图1）。
首先，它似同管道传统的螺纹连接，所不同的是，在螺纹连接基础上，又加一道密封圈密封，另外其螺纹需事先加工并与管件本体焊接而成，配管需专用工具胀形，整个管件还包括预制的螺母。
完整版)薄壁不锈钢管卡压式连接施工工艺
完整版)薄壁不锈钢管卡压式连接施工工艺直径32~50mm时应为50mm，工程直径65mm及以上时应为60mm。
4.管道连接1)薄壁不锈钢管卡压式连接的连接方式有三种：单卡压式、双卡压式、三卡压式。
2)连接前应确保管子插入管件的深度符合要求，卡压工具的选择应根据管子直径和卡压式连接的类型选择相应的卡压工具。
3)连接完成后，应进行水压试验，试验压力应符合设计要求，无渗漏现象。
5.管道保温1)管道保温应按设计要求进行，保温材料应符合国家现行标准。
2)保温材料的厚度应根据设计要求确定，保温层应均匀、紧密、无空鼓、无裂缝。
3)保温层表面应光滑、平整、无砂眼、无毛刺、无划痕。
4)保温层应与管道连接紧密，不得有松动现象。
6.管道试压1)管道敷设、连接完成后，应进行水压试验，试验压力应符合设计要求。
2)试验时应按设计要求逐级增加试验压力，试验时间应不少于30分钟。
3)试验中应注意观察管道和连接处是否有渗漏现象，如发现渗漏应及时处理。
7.管道冲洗消毒1)管道试压合格后，应进行冲洗消毒，确保管道卫生达标。
2)冲洗消毒应按XXX颁布的《建筑给水排水及采暖工程施工及验收规范》GB ）的要求进行。
3)冲洗消毒完成后，应进行水质检测，水质应符合国家有关标准。
薄壁不锈钢管卡压式连接施工工艺可以降低管道施工成本，因为这种工艺不需要复杂的套丝机和电焊机等机具，也不需要切削液和焊剂等添加物。
相比传统的焊接和丝扣连接，薄壁不锈钢管卡压式连接施工工艺更加简单易行，无需高超的操作技巧和大量的人工，因此可以大幅度减少工艺成本。
在进行薄壁不锈钢管卡压式连接施工工艺之前，需要进行施工准备。
这包括施工设计图纸和技术文件的齐全和会审，施工方案或组织设计的技术交底，以及材料、施工人员和施工机具等的准备。
此外，还需要了解建筑物的结构，以制定与土建工程和其他工程的配合措施。
管道敷设、连接和保温都是薄壁不锈钢管卡压式连接施工工艺的重要环节。
在敷设管道时，需要注意管道明敷的时机和固定支架的间距。
薄壁不锈钢管 安装指南

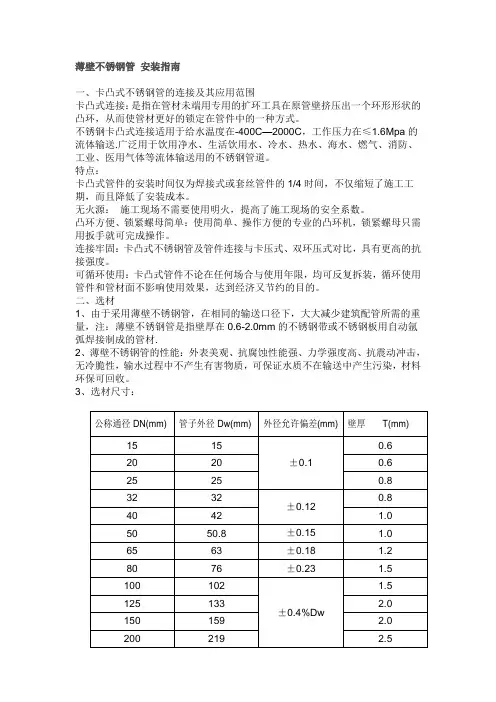

薄壁不锈钢管安装指南一、卡凸式不锈钢管的连接及其应用范围卡凸式连接：是指在管材未端用专用的扩环工具在原管壁挤压出一个环形形状的凸环，从而使管材更好的锁定在管件中的一种方式。
不锈钢卡凸式连接适用于给水温度在-400C—2000C，工作压力在≤1.6Mpa的流体输送.广泛用于饮用净水、生活饮用水、冷水、热水、海水、燃气、消防、工业、医用气体等流体输送用的不锈钢管道。
特点：卡凸式管件的安装时间仅为焊接式或套丝管件的1/4时间，不仅缩短了施工工期，而且降低了安装成本。
无火源：施工现场不需要使用明火，提高了施工现场的安全系数。
凸环方便、锁紧螺母简单：使用简单、操作方便的专业的凸环机，锁紧螺母只需用扳手就可完成操作。
连接牢固：卡凸式不锈钢管及管件连接与卡压式、双环压式对比，具有更高的抗接强度。
可循环使用：卡凸式管件不论在任何场合与使用年限，均可反复拆装，循环使用管件和管材面不影响使用效果，达到经济又节约的目的。
二、选材1、由于采用薄壁不锈钢管，在相同的输送口径下，大大减少建筑配管所需的重量，注：薄壁不锈钢管是指壁厚在0.6-2.0mm的不锈钢带或不锈钢板用自动氩弧焊接制成的管材.2、薄壁不锈钢管的性能：外表美观、抗腐蚀性能强、力学强度高、抗震动冲击，无冷脆性，输水过程中不产生有害物质，可保证水质不在输送中产生污染，材料环保可回收。
3、选材尺寸：三、运输及存储搬运管材和管件时，应小心轻放、避免污染。
严禁剧烈碰撞、抛摔滚地。
管材和管件应存放在室内，不得露天存放。
管材应水平堆放在平整的地面或水平支垫上，放在支垫上时，外悬端部分不得超过0.5米,堆放高度不可超过1.5米,管件应按箱逐层堆放,高度不可以超过5箱. 避免与油污接触5、工具的使用5.1 I5.2 II5.3按上述说明，根据所需扩环的管材直径将相应的上压轴装入滑块套筒内，装上摇把。
逆时针转动压紧螺杆手柄、把滑块升高到适当的位置、将下压轴装到固定的位置，此时扩凸环机已调试就绪待用。
薄壁不锈钢管连接操作方法(精)
薄壁不锈挤压连接的一种，借助专制的 快速液压钳工具，用外力使不锈钢压紧 圈变形，使其紧密地与钢管连接在一起； 再套上橡胶密封圈，拧紧不锈钢螺母 （上述橡胶密封圈、不锈钢螺母与管件 出厂时已整体组装）与管件连接。 b.适用于DN15、DN20。
2.胀形连接
a.用专制的胀形器将薄壁不锈钢管内 胀成一山形台凸缘，在凸缘一端套 上橡胶密封圈，拧紧不锈钢螺母与 管件连接。 b.适用于DN25～DN50。
2.橡胶密封圈
按输送介质的不同要求，选用硅橡 胶、三元乙丙橡胶等材料密封圈， 作为薄壁不锈钢管及管件之间连接 的密封圈
3.氩弧焊连接（对接焊）
适用范围：DN(15-100) 两配管(或配管与管件)作环缝T1G焊接。
不锈钢焊接的几种方法
不锈钢焊接的几种方法
不锈钢焊接可以采用几种方法，包括以下几种：
1. TIG（氩弧焊）：在TIG焊接中，使用无水氩气作为保护气体，将不锈钢焊条加热至熔化状态，然后将其与工件接触并形成焊缝。
这种方法适用于焊接薄壁不锈钢管道和薄板。
2. MIG（气体金属弧焊）：MIG焊接是一种半自动的焊接方法，使用惰性气体（如二氧化碳或氩气）作为保护气体。
焊接时，电弧将不锈钢焊丝熔化并与工件接触，形成焊缝。
这种方法适用于焊接不锈钢板和较大的构件。
3. 电阻焊接：电阻焊接是一种通过通电使工件加热并接触在一起来进行焊接的方法。
这种方法适用于焊接不锈钢管道和接头。
4. 激光焊接：激光焊接是一种高能量激光束将不锈钢焊接在一起的方法。
这种方法适用于焊接复杂形状的不锈钢构件。
不同的焊接方法适用于不同的不锈钢材料和应用场景，具体的选择应根据焊接要求和工件特点来确定。
薄壁不锈钢管各类连接对比
薄壁不锈钢管各类连接对比薄壁不锈钢管是指壁厚与外径之比不大于6%，壁厚为0.6mm~4.0mm的不锈钢管，其连接方式主要包括卡压式连接、环压式连接、对接氩弧焊连接、沟槽连接等。
一、各类连接方式1.卡压/环压式连接通过拧紧螺帽，使管件内的鼓形不锈钢圈变形紧固而封堵不锈钢管连接处缝隙的挤压连接方式，见下图所示。
2. 承插氩弧焊连接将钢管插入管件承口，用钨极氩弧焊(TIG)熔焊焊接而成一体的连接方式，见下图所示。
3.沟槽式连接在管材、管件平口端的接头部位加工(滚压加工或切削加工)成环形沟槽后，并由合式卡箍件、C型橡胶密封圈和紧固件组成的快速拼装接头的连接方式。
4.法兰连接用紧固件紧固相邻管端上的法兰使其连接牢固的连接方式。
二、各类薄壁不锈钢管道的优缺点1、氢弧焊接难以实现管道内外侧均受到情性气体有效保护，导致管道内壁焊接质量较差，容易造成腐蚀，且后期水质保持难度大；环压连接无物化破坏，且密封垫料为橡胶，长时间使用更能保证水质卫生。
2、对于管道分布较为密集，且工期紧张，交叉作业面大，施工难度大的项目，容易造成火灾隐患，对项目整体实施有较大影响；环压连接对操作空间、操作人员技术的要求大大降低，更利于大面积施工；尤其在生活区中管井施工，由于操作空间较小，造成焊透或漏焊的可能行更大，可能对后期使用带来不好的体验。
3、承插氢弧焊接为刚性连接，当受拉受压时，焊缝容易出现裂缝；环压连接为垫料完全填充，且具有弹性，受压能力优异。
因此从长期使用角度，环压连接的密封性能优于承插氢弧焊连接。
4、薄壁不锈钢管采用焊接工艺，施工时容易焊穿、焊透，大大增加施工维修成本。
5、在新实施的消防设计规范中，已经明确禁止氢弧焊的使用，而首推的连接方式则是环压连接；且环压连接时国家建筑标准设计在不锈钢管类中唯一推广的科技成果产品。
6、较多项目竣工至今，未发生过给水管道泄露事件，可见其稳定性得到了实践论证。
综合以上各项考虑，虽然环压连接方式造价稍高于焊接连接，但质量效果及成形效果远大于焊接连接，建议将薄壁不锈钢给水管DN100及以下连接方式改为环压连接，DN100以上为沟槽连接。
