软基处理监测及检测方案
软基处理监测及检测方案1 编制依据1.1《xxxx设计图》1.2 《建筑地基处理技术规范》（JGJ79-2002）；1.3 《岩土工程勘察规范》（GB50021-2001）；1.4 《土工试验规程》（SL237-1999）。
2 工程概况3 软基处理施工监测检测的意义监测检测是软基处理工程的重要组成部分。
在地基加固的施工过程中，需进行必要的监测检测工作，通过埋入地基土中的各种仪器，可反映出地基预压荷载大小、地基的固结、沉降和位移随时间和空间的变化。
通过对这些观测数据进行处理、分析、计算，从而对地基加固的施工质量、地基的加固效果做出评估。
这是实现对地基加固施工过程的动态监测、动态检测、指导施工的必要手段，可为后续工程的施工、场区的使用提供重要的依据。
4 监测检测项目及数量加固区监测项目有：表层沉降观测、分层沉降观测、孔隙水压力观测、边桩位移观测、深层水平位移观测以及水位观测；检测项目有：静力触探、场地卸载前钻探、十字板剪切、标贯以及砂、土密实度。
具体监测检测项目设置如表1所示。
表1 加固区主要监测检测项目一览表5 监测检测总要求5.1 现场观测仪器埋设要求（1）沉降板沉降板在铺设砂垫层设置排水板后进行，在埋设沉降板之前发生的沉降可根据原始地面标高、砂垫层厚度和沉降板埋设前的砂垫层标高等数据推算出。
沉降板埋设后要注意保护，一旦被损坏应立即修复并补测标高。
（2）孔隙水压力计孔隙水压力计布置在淤泥层中，要求自上而下淤泥底面布置一个，淤泥层中间隔3.0m布置，在插板完成后设置，要求每个钻孔埋设一个孔压测头，埋设应满足有关技术规程的要求。
（3）分层沉降仪分层沉降仪布置在淤泥中，分层沉降磁环要求淤泥底面和顶面各布置一个，淤泥层中间隔3.0m 布置，分层沉降管和磁环在插板完成后设置。
（4）测斜管测斜管布置在预压土坡脚，要求测斜管渗入淤泥层下下卧层2.0m以上深度，在插板完成后设置。
（5）边桩边桩在插板和水平排水系统完成后设置。
各监测检测仪器的埋设必须在指定的位置按有关操作规程进行。
5.2 观测所有测点均需在施工前准确地测定其初读数；各监测检测项目的观测必须认真、细致、准确，严格按照操作规程进行。
施工期加强观测，利用实测沉降速度、位移增量及孔隙水压力增量控制堆载速率。
其控制标准要求如下：①沉降板竖向沉降≤15mm/d（有超载预压土区）竖向沉降≤10mm/d（无超载预压土区）②边桩侧向水平位移＜6mm/d③孔压孔压增量/荷载增量＜0.6监测检测频率见表2表2 监测检测频率计划安排表注：后期监测检测频率根据现场情况可作调整。
5.3 记录及资料整理每一监测检测项目用标准的观测记录表记录，每次观测所得数据及时整理分析，并绘制成图表。
在施工过程中若观测结果显示异常，及时向业主、设计、监理和施工单位等有关部门汇报，指导工程的施工。
6 监测检测实施方案6.1 高程测量原始地面、砂垫层和预压层等填筑前后都需进行高程测量，填筑期间每天须详细记录填筑范围及厚度，从而确定填筑工作量。
6.2 表层沉降观测6.2.1 目的观测地表沉降量及沉降过程，掌握土体在荷载作用下产生的变形，分析土体变形及控制地基加固质量，根据实测沉降曲线推算土体的固结度和残余沉降量，预测沉降趋势，评价地基加固效果，确定合理的卸载时间。
6.2.2 布置根据设计提供的监测检测平面布置图进行布置。
6.2.3 实施方案（1）施工开始时必须在远离加固区的地方设一个水准基点，作为测量参考点。
水准点必须牢固可靠，并定期进行校核；（2）沉降标制作：将Φ40mm的镀锌钢管焊接于500×500×8mm厚钢垫板上，竖管分段制作，两头制作螺纹接头，并用4条Φ10mm钢筋焊接牢固，钢管每条长度约为1m可随堆载高度变化而及时接长；（3）铺设砂垫层后，按设计要求位置安放沉降盘，回填时一定要保持竖管的垂直度。
放置完毕后，立即测量杆顶初始高程；（4）在堆载施工期间，将沉降标内部观测管及外部保护管逐节升高，按长时接杆前测量一次，接杆后随即再次测量杆顶标高，并将上述测量数据记入记录表中；（5）数据整理时，根据观测及计算结果，绘制沉降～荷载～时间关系曲线。
以判断地基稳定状况，控制加荷速率，实现信息化施工。
6.2.4 观测频率在加载期的观测频率为每天1次，满载后的观测频率为5天1次，后期观测频率可根据现场实际情况作适当调整。
6.2.5 控制标准：竖向沉降≤15mm/d（有超载预压土区）；竖向沉降≤10mm/d（无超载预压土区）。
6.3 分层沉降观测6.3.1 目的由于沉降板观测结果是地基土的总沉降量，而地基各土层的固结压缩情况无法区分开来，为了了解各深度土层的固结、沉降情况，就必须用深层分层沉降仪来进行观测。
6.3.2 布置仪器布置平面位置及沉降磁环的埋设如设计图所示。
6.3.3 实施方案（1）首先检查监测仪器设备是否在质检有效期内，只有在有效期内的监测仪器方可在本工程中使用；（2）施工开始时须在远离工地的地方设一个水准基点，作为测量参考点。
水准点必须牢固可靠，并定期进行校核；（3）仪器埋设前，按照沉降环设计标高或根据加固前加固土层的实际情况，将每一个沉降环的固定环固定在连接好的引导管上。
引导管最下端管口封紧，胶带密封；（4）钻机成孔至设计底标高，将连接好的引导管放入孔中，用粘土封孔；（5）沉降环埋设后，用测头、接收器、水准仪、钢尺进行观测，直至沉降环位置稳定，作为初读数，埋设完毕；（6）在堆载施工期间沉降环引导管随着堆载厚度的增加而接高，接口处必须用管箍连接密封，防止泥沙和水进入管内；（7）根据观测结果，以时间为横坐标，各磁环的沉降值为纵坐标，绘制成荷载～时间～沉降曲线图。
6.3.4 观测频率加载期观测频率为每天1次，满载后观测频率为5天1次。
后期监测频率可根据现场情况调整。
6.4 孔隙水压力观测6.4.1 目的反映土体固结程度的指标是土体内孔隙水压力，因此必须用埋设在不同深度处的孔隙水压力测头来监测地基土中孔隙水压力的变化过程，从而计算出土层的固结程度，分析地基强度增长情况。
6.4.2 布置仪器布置平面位置及孔隙水压力测头的埋设如图所示。
6.4.3 实施方案（1）首先进行室内率定，将率定正常的孔隙水压力传感器滤水环在埋设前预先煮沸，以便充分排出滤水材料内的气泡，并在煮后应始终将其放置在水中直至现场埋设；（2）钻机成孔，套管跟进，直钻至设计要求埋设深度以上0.5m，钻孔内充水至孔口；（3）将经排气处理的传感器在饱水的情况下移入孔中，用钻杆送至预埋土层，并压入到设计深度；（4）经检查已埋设的孔隙水传感器工作正常后，进行封孔。
否则重埋。
封孔后，将孔隙水压力导线集结成束；（5）确定初始读数，传感器埋设完毕后应立即观测孔隙水压力的变化，直至读数稳定，此读数即为初始读数；（6）根据观测结果，绘制孔隙水压力、超静水压力～荷载～时间过程线，计算分析孔隙水压力及固结度。
6.4.4 观测频率在加载期的观测频率为每天1次，满载后的观测频率为5天1次，后期监测频率可根据现场情况调整。
6.4.5 控制标准：孔压增量/荷载增量＜0.66.5 静力触探6.5.1 目的根据q c、f s贯入曲线的线型特征，参照临近钻孔的分层资料划分土层，从而确定该区排水板长度；确定淤泥、含砂淤泥处理前后的性状，评价砂垫层的密实程度，确定卸土时间，辅助确定孔隙水压力。
6.5.2 布置参照勘察钻孔布置图，布置于钻孔之间，当钻孔较疏或土层较厚时，适当的进行加密。
6.5.3 实施方案（1）第一次静力触探试验应在砂层施工完毕，插板前进行。
首先要率定探头，求出地层阻力和仪表读数之间的关系，以得到探头率定系数，一般在室内进行。
新探头或使用一个月后的探头都应及时进行率定。
（2）现场测试前应先平整场地，放平压入主机，以便使探头与地面垂直；下好地锚，以便固定压入主机，将电缆线穿入探杆，接通电路，调整好仪器。
试验深度为穿过含砂淤泥进入下卧层不小于1m；（3）采用L Y-15双桥静力触探仪，边贯入，边测记，系数数据采集采用LMC310，贯入速率控制在10～20mm/s。
（4）反力装置采用堆载方式；（5）第二次静力触探试验应在达到设计恒载时间后进行。
6.6 边桩位移观测6.6.1 目的边桩主要观测堆载时的边坡位置表层土的水平位移和隆起情况，确定表层地基的稳定状态。
并结合深层水平位移分析土体表层的侧向位移方向、范围及变化规律，控制加荷速率。
6.6.2 布置根据设计提供的监测点平面布置图进行布置。
6.6.3 实施方案（1）先在加固区外的地方设置测量基点(基线)，确定边桩位置；（2）位移边桩采用钢管埋设于设计要求位置；（3）位移边桩的埋设采用打入方式，主管打入地基指定深度后其顶部焊接带十字丝车件，以十字丝的交点作为观测点；（4）加荷过程中采用经纬仪测量出各观测点到测量基点连线（基线）的距离，从而推算出边桩位移量，用水准测量来推算边桩的隆起量。
6.6.4 观测频率加载期观测频率为每天1次，满载前期观测频率为5天1次，满载后期观测频率可根据现场实际情况调整。
6.6.5 控制标准水平位移＜6mm/d。
6.7 深层水平位移观测6.7.1 目的由于淤泥土抗剪强度低，随着荷载的施加，淤泥层有可能在荷载作用下发生剪切破坏而侧向挤出，从而导致地基失稳。
埋设测斜管的目的就是为了监测软土层不同深度处的侧向变形情况，为加载过程和加载速率控制提供指导。
6.7.2 布置仪器布置平面位置及测斜管的埋设参见设计图纸。
6.7.3 实施方案（1）钻机成孔至所需标高，然后将逐根用管箍连接至设计要求长度导管放入孔内，导管连接部分用自攻螺丝固定，各管连接时导槽要相通，而且管端封紧，并将十字槽一轴对准变形测量方向，以减小侧向位移引起的测量误差；（2）将导管底部埋入硬层（陆相沉降层），作为固定端。
导管埋设后，用测斜仪对其进行2～3次观测，直至导管位置稳定，此测读数即为初始读数；（3）经检查仪器工作正常后，将测头导轮卡置在预埋好的测斜管的导槽中，轻轻将测头放入测斜导管中，放松电缆使测头滑至孔底，记下深度标记，当触及孔底时，应避免激烈的冲击，测头在孔底放置5min，使测头温度与环境温度一致；（4）将测头拉起至最深标志处作为测读起点，根据电缆标志，顺次500mm测读一次，直至导管顶端为止。
沿位移方向正负方向各测读一遍。
按照要求作好每次测试记录，记入记录表中；（5）根据观测结果，绘制水平位移沿深度变化曲线，并对曲线进行分析，判定地基的稳定状态。
6.7.4 观测频率加载期观测频率为每天1次，满载前期观测频率为5天1次，满载后期观测频率可根据实际情况调整。
6.7.5 控制标准水平位移＜0.6cm/d。
6.8 水位观测6.8.1 目的通过水位观测，确定地下水位的变化过程，配合孔隙水压力，分析地基的固结情况。
强夯软基处理方案
强夯软基处理方案一、背景介绍在土木工程中，软基处理是指在建造物或者其他工程项目的基础施工过程中，针对土壤的软弱性质采取相应的处理措施，以提高地基的承载能力和稳定性。
强夯软基处理方案是一种常用的软基处理方法，通过利用强夯机进行夯实作业，改善土壤的物理性质，从而达到增强地基承载能力的目的。
二、强夯软基处理方案的原理强夯软基处理方案基于以下原理：1. 夯实作业：强夯机通过自身重力或者其他外力，将夯锤以一定的速度和频率作用于土壤表面，产生冲击力，使土壤颗粒重新罗列，填充空隙，增加土壤的密实度。
2. 压实作用：夯锤的冲击力会使土壤颗粒之间产生压实作用，增加土壤的密实度，提高地基的承载能力。
3. 振动作用：夯锤的冲击力还会产生振动作用，通过振动传导到土壤中，使土壤颗粒发生振动，使土壤颗粒之间的磨擦力增加，进一步增强土壤的密实度。
三、强夯软基处理方案的步骤1. 前期准备：确定施工区域，并进行现场勘测和土壤测试，了解土壤的类型、含水量、压缩性等性质，以确定施工方案。
2. 设计方案：根据土壤测试结果和工程要求，结合强夯机的技术参数，设计强夯软基处理方案，包括夯击次数、夯击频率、夯击深度等。
3. 施工准备：清理施工区域，确保施工现场的安全和整洁，准备好所需的强夯机和其他施工设备。
4. 施工操作：根据设计方案，操作强夯机进行夯实作业。
夯击次数和夯击频率应根据土壤类型和工程要求进行调整，以达到最佳的夯实效果。
5. 施工监控：在施工过程中，对夯击效果进行实时监测，通过振动监测仪、夯击记录仪等设备，记录夯击参数和土壤的变化情况，以便及时调整施工方案。
6. 后期处理：完成强夯作业后，对施工区域进行清理，确保施工现场的整洁，并进行必要的验收和检测工作，以确保处理效果符合要求。
四、强夯软基处理方案的优势1. 施工效率高：强夯机具有较高的夯击频率和夯击深度，能够快速完成土壤的夯实作业，提高施工效率。
2. 处理效果好：通过强夯处理，能够有效改善土壤的物理性质，提高地基的承载能力和稳定性。

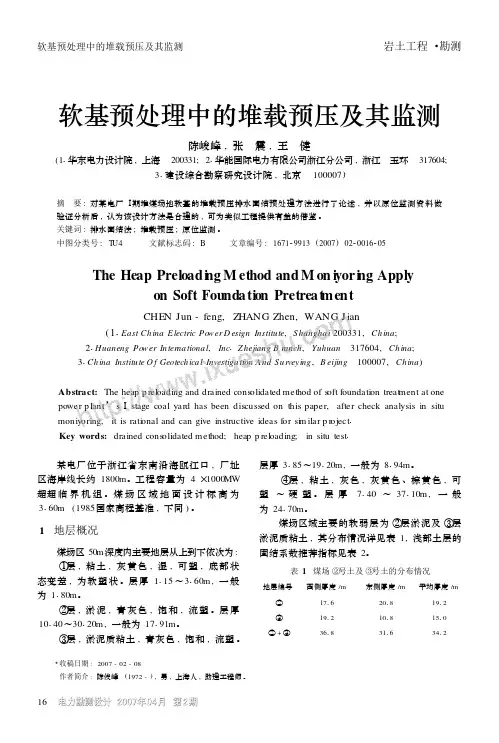

软基预处理中的堆载预压及其监测
表 1 煤场 ②号土及 ③号土的分布情况
地层编号 西侧厚度 /m
东侧厚度 /m 平均厚度 /m
② ③ ②+③
1716 1912 3618
2018 1018 3116
1912 1510 3412
3 收稿日期 : 2007 - 02 - 08 作者简介 : 陈俊峰 (1972 - ) , 男 , 上海人 , 助理工程师 。
B2
310
427
163317 04112115
B3
426
227010 04112115
B4
615
378
244619 04110127
B5
810
378
281013 04110127
B6
815
426
320918 04112115
B7
815
426
323619 04112115
B8
815
426
300814 04112115
51612
F1 - 2 - 545710
39312
F1
F1 - 3 - 1502810
23717
F1 - 4 - 2378910
18612
F1 - 5 - 3027510
15717
注 : 正值表示下沉 , 负值表示抬升 。
200416117
31114 深层土体水平位移 C2为较典型的深层水平位移观测点 , 位
某电厂位于浙江省东南沿海瓯江口 , 厂址 区海岸线长约 1800m。工程容量为 4 ×1000MW 超超 临 界 机 组 。煤 场 区 域 地 面 设 计 标 高 为 3160m (1985国家高程基准 , 下同 ) 。
动力触探试验方案
动力触探试验方案目录1.检测内容2.检测方案3.检测结果4.结论1.检测内容本次检测的内容为软基处理段的地基均匀性、密实性及其承载力。
通过动力触探试验，对地基的质量进行评估，为后续的土建工作提供可靠的依据。
2.检测方案本次检测采用动力触探试验，通过对地基进行垂直冲击，测量反弹能量和击穿深度，评估地基的均匀性、密实性和承载力。
试验方案经过编制、审核和审批，保证了检测的准确性和可靠性。
3.检测结果经过试验，软基处理段的地基均匀性良好，密实性较高，承载力符合设计要求。
对于存在的局部松软问题，我们提出了相应的处理措施，以确保工程质量。
4.结论本次检测结果表明，软基处理段的地基质量良好，符合设计要求。
我们将继续加强施工管理，确保工程按照设计要求进行，保证施工质量。
一、动力触探试验范围动力触探试验是一种常用的地基勘察方法，适用于测定土层的物理性质、土层的压缩性和承载力等参数。
试验范围主要包括土壤、砂土、粉土、黏土等不同类型的土层。
二、编制依据本文编制依据国家有关标准和规范，结合实际工程情况，采用动力触探试验的常规方法和流程。
三、检测人员、仪器设备动力触探试验需要专业的技术人员和合适的仪器设备。
检测人员应具备相关的专业知识和技能，并经过培训和考核合格。
仪器设备应符合国家标准和规范要求，保证检测数据的准确性和可靠性。
四、检测环境动力触探试验需要在适宜的环境条件下进行。
检测现场应平整、干燥、无杂物，以确保试验数据的准确性和可靠性。
同时，应注意环境保护，避免对周围环境造成污染和破坏。
五、地基承载力要求地基承载力是动力触探试验的重要参数之一。
在进行试验前，需要明确工程的地基承载力要求，以便于根据试验数据进行合理的分析和判断。
六、检测工作流程动力触探试验的工作流程主要包括准备工作、试验操作、数据记录和处理等环节。
检测人员应按照规范要求，严格执行每个环节的操作流程，确保试验数据的准确性和可靠性。
七、检测中应注意的安全事项动力触探试验需要在现场进行，存在一定的安全风险。
软基处理规范
软基处理规范软基处理是指对建筑地基进行加固和处理的一种工程技术，主要目的是保证建筑物的稳定性和安全性。
软基处理规范是指在软基处理过程中应遵循的一系列技术标准和规范。
下面将从软基处理的原则、方法和注意事项三个方面对软基处理规范进行详细阐述。
一、软基处理原则1.安全原则：软基处理应保证建筑物和人员的安全。
处理过程中要注意避免地基沉降过快或不均匀导致建筑物倾斜，严禁出现地基沉降过大使建筑物产生裂缝或倒塌的情况。
2.经济原则：软基处理应达到经济合理的效果。
处理方法应选择合理，施工工艺和设备应结合实际情况，尽量降低施工成本，提高效益。
3.可行原则：软基处理方法应科学可行，能够在实践中解决地基处理问题。
处理方案应符合地质条件、沉降控制要求等技术指标，达到可行性和有效性。
二、软基处理方法1.预处理：对软基地层进行排水、振实、加固等处理。
常用的预处理方法有排水处理、土体加固、电渗排除法等。
2.加固方法：对软基进行加固处理，以提高地基的承载力和稳定性。
常用的加固方法包括灌注桩加固、钢板桩加固、冲积法加固等。
3.防沉方法：对地基进行防沉处理，以控制地基沉降速度。
常用的防沉方法有连续灌浆、加固墩基础、使用注浆材料等。
4.修补方法：对已发生沉降或破坏的地基进行修补处理。
常用的修补方法有填充加固、基础扩挖加宽、内荷载加固等。
三、软基处理注意事项1.施工前应进行详细的地质勘察和试验，确定地基的地质情况、承载力和稳定性等参数，以选择合适的软基处理方法和施工方案。
2.软基处理过程中应确保施工质量，严格按照规范进行工程施工和监督检测，及时修复施工中发现的问题和缺陷。
3.软基处理过后应及时进行检测和监测，对软基处理效果进行评估和确认，以确保软基的稳定性和安全性。
4.软基处理时应考虑与现有建筑物的相互影响，避免过度振动或震动对建筑物产生不良影响。
5.软基处理应与其他工程施工协调一致，尽量减少对周边环境和其他工程的影响。
综上所述，软基处理规范是软基处理工程中的重要标准和指导原则，对软基处理的方法选择、施工过程和质量控制等方面起到了重要的指导作用。
新~~软基处理沉降观测测量方案
目录一、工程概况............................................................................. - 2 -二、编制依据............................................................................. - 3 -三、路基沉降观测断面的布置原则............................................. - 3 -四、路基沉降观测内容 .............................................................. - 4 -（一）路基沉降总体要求......................................................................................... - 4 -1、沉降变形测量等级及精度要求 ................................................... - 4 -2、沉降变形监测网主要技术要求及建网方式 ................................. - 4 -3、沉降变形测量点的布置要求....................................................... - 6 -4、沉降变形监测测量工作基本要求................................................ - 7 -5、沉降变形观测具体要求.............................................................. - 8 -（二）路基沉降变形观测....................................................................................... - 10 -1、路基沉降控制标准 ................................................................... - 10 -2、一般规定 ................................................................................. - 10 -3、路基地段沉降观测技术要求..................................................... - 11 -4、地基土深层沉降监测................................................................ - 11 -5、监测断面布置形式 ................................................................... - 14 -6、断面观测的基本要求................................................................ - 16 -7、执行标准 ................................................................................. - 18 -8、成果的重测和取舍 ................................................................... - 19 -9、观测频率 ................................................................................. - 20 -10、统计、汇总............................................................................ - 21 -11、观测中的注意事项 ................................................................. - 21 -12、测点保护 ............................................................................... - 22 -五、监测数据分析................................................................ - 22 -一、工程概况东海岛铁路位于广东省湛江市境内，地跨遂溪县和麻章、东海岛两区。
软土路基处理专项方案
1施工方案1.1、总体施工概括对埋深浅、厚度小于3m且分部范围较小的非鱼塘路段表层土，采用清除软土后回填改良土处理，换填材料必须分层压实，压实度不小于93%。
局部鱼塘路段，为疏通地下水排泄路径，水位线以下填筑未筛分碎石作为排水垫层，压实度不得低于90%。
排水垫层上填筑改良土，改良土采用4%掺石灰土。
经过水（鱼）塘路段路基，若水（鱼）塘未全部侵占需部分保留路段，清淤应延伸至坡脚外最少2m范围，且采用浸水路堤通过，浸水路堤的迎水面自水位以上0.5m至坡脚采用砼预制块满铺护坡，当塘内水深较大采用全排水困难时，应采用围堰施工。
1.2、非鱼塘段挖淤换填图1.2-1 非鱼塘段挖淤换填示意图1.2.1施工工艺：图1.2-2 非鱼塘段挖淤换填施工工艺流程图1.2.2施工准备（1）施工技术准备，认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况调查。
进行施工方案编制、施工安全技术交底等。
施工前应确认填料的含水量控制范围，铺料厚度，碾压遍数等参数。
（2）人员准备：包括项目部管理人员、作业班组施工人员的配备，安全人员和特种人员持证上岗。
（3）机械准备：施工所需的机械提前进场，证件齐全，司机持证上岗，做好日常维护和保养，定期检测，准备好易损件。
（4）材料准备：软土换填材料为4%掺灰改良土处理。
进行掺灰改良的土，及时取样检测含水量，根据检测结果及试验所得的最佳含水量，采取翻晒或洒水闷料的措施。
不合格施工准备测量放样排水沟、集水井挖除作业人工清理基底 检验、测量、签认分层填筑 摊铺平整 碾压 路堤填筑压实度检测填料检验摊铺厚度控制挖除作业（5）实验准备：用于填方的每种类型材料，都要进行土工试验。
软土换填前应及时通知实验室及驻地办进行平行试验，根据淤泥、软土的界定条件，对计划换填的路段取样试验或现场利用轻型触探仪检测，判定是否为淤泥、软土。
当地基承载力小于120KPa按软土处理。
表1.2-1 软土鉴别指标表根据设计文件及规范所要求的精度，按施工要求对原坐标点、高程点、加密导线点、水准点进行复核。
软基处理施工方案1篇
软基处理施工方案随着城市化进程的不断推进，软土地区的基础建设越来越多，而软土地区的软基处理也越来越成为建设工程中不可忽视的重要环节。
软基处理是指对软土地基进行改良处理，以保证建筑物的稳定性和耐久性。
软基处理的施工方案要根据实际情况制定针对性方案，本文将探讨软基处理的施工方案。
一、前期准备软基处理前期准备工作包括土壤勘测、设计方案、施工方案等。
首先，要对现场进行土壤勘测，确定软土地区的土壤类型、土层厚度、孔隙水压力等参数，以此为基础制定设计方案。
设计方案包括软基处理种类、处理深度、处理方式等，需要综合考虑土层性质、建筑物荷载、地下水位等因素。
在设计方案确定后，施工方案也需要进行制定和优化，包括施工工艺、施工质量控制、安全防护等方面。
二、软基处理的种类软基处理的种类主要包括回填加固、预压加固、搅拌桩加固、地下连续墙等。
回填加固是指用合适的填料进行回填填实，增加软土地基的稳定性。
预压加固是指在软土地基上覆盖加压，使地基产生初期沉降，以减小后期沉降，提高地基的稳定性。
搅拌桩加固是指用机械搅拌的方式将原土和水泥、石灰等固化材料混合，形成一定直径和深度的桩体，提高软土地基的抗压和抗剪强度。
地下连续墙是指在地下沉积层中挖掘一定深度的连续壁体，起到减小软土变形、限制渗透的作用。
三、施工工艺施工工艺是软基处理的核心环节。
首先，需要对施工现场进行清理，去除杂物和表层土壤，保证软基处理质量。
然后，根据设计方案确定施工深度，进行挖掘或钻孔作业。
接下来，根据软基处理种类选择材料，回填或加固软土地基。
在施工过程中，需要加强施工机械和设备的维护保养，确保施工质量和安全。
同时，需要对施工现场进行监测，及时发现和解决问题。
四、质量控制软基处理的质量控制包括施工质量和验收质量两方面。
施工质量控制需要从设计、材料选择、施工工艺、安全防护等方面进行把控，保证软基处理质量。
验收质量控制主要包括现场检查、取样检测等环节。
现场检查包括观察是否有渗水、渗沙等情况，取样检测包括对软土地基取样进行实验室检测，以评估软基处理后的稳定性和耐久性。
软基换填处理施工方案
软基换填处理施工方案一、项目概述本文档旨在介绍软基换填处理施工方案，为软基换填处理工程的实施提供指导。
软基换填处理是土建工程中常见的一种处理方式，通过将较软的地基土层换填为更坚硬的材料，以增加地基的稳定性和承载能力。
二、工程方法软基换填处理施工可以采用以下工程方法：1. 地基勘察和评估在施工前，需要进行地基勘察和评估，确定地基的软弱程度和需要换填的土层的厚度。
勘察和评估的结果将影响后续施工方案的制定。
2. 软基处理原则软基处理的原则包括：选择合适的填料材料，保证填料材料的均匀性和适宜的密实度，确保处理完后地基的稳定性和承载能力。
3. 填料材料选择填料材料的选择应根据工程的要求和地基的特性进行合理的选择。
常用的填料材料包括砂土、碎石、混凝土等。
选择填料材料时需要考虑其密实度、稳定性和与原土的相容性等因素。
4. 施工工艺软基处理施工的工艺包括以下步骤：(1) 土壤开挖根据地基勘察和评估结果，进行软土层的开挖工作。
开挖时需要注意保证土层的平整，并及时处理遇到的地下水等问题。
(2) 填料材料的运输与铺设选择合适的填料材料进行运输，并按设计要求逐层铺设。
铺设时应注意保证填料材料的均匀性和适宜的厚度。
(3) 碾压与密实完成填料材料的铺设后，采用碾压机械对填料进行碾压和密实。
碾压过程应按照设计要求进行，确保填料的密实度和稳定性。
(4) 检测与验收施工完成后，需要进行填料材料的质量检测和验收。
检测内容包括填料材料的密实度、承载能力等。
5. 施工管控施工过程中需要进行管控，包括材料的采购与质检、施工进度的控制、施工质量的监督等。
同时，施工过程中需要保证施工人员的安全，配备必要的安全设施和个人防护装备。
三、风险与安全考虑在软基换填处理施工中，需要考虑以下风险和安全问题：•地下水问题：施工过程中可能遇到地下水，需要采取必要的排水措施，以确保施工的顺利进行。
•地质灾害：如遇到地质灾害，施工应立即停工，并采取相应的应急措施，以确保工人的安全。
木桩软基处理方案
木桩软基处理方案一、工程概况。
咱这儿有个地基啊，是软基，就像软乎乎的棉花糖一样，根本撑不住上面要盖的房子或者其他建筑。
所以呢，咱就得想办法把它处理得结结实实的，就想到了用木桩这个办法。
二、木桩选择。
1. 木桩材料。
咱得选质量好的木桩。
就像选对象一样，不能随便凑合。
那些木头得是笔直的，没有太多的疤结或者裂缝，不然它自己都不结实，咋能撑起软基呢？一般来说，松木就很不错，性价比高，像个老实可靠的伙伴。
2. 木桩尺寸。
根据咱软基的情况，得确定木桩的长度和直径。
如果软基特别软，那就像给一个特别胖的人挑椅子一样，得用长一点粗一点的木桩。
比如说长度3 5米，直径10 20厘米的，这样才能稳稳地扎进去，发挥作用。
三、施工准备。
1. 场地清理。
在打木桩之前，得先把场地打扫干净。
就像做饭前得把厨房台面擦干净一样。
那些杂草啊、石头啊，都得清走，不然会影响木桩打进去的角度和深度。
2. 测量放线。
这个可重要啦，就像给木桩们画好各自的停车位一样。
得用仪器精确地测量出每个木桩应该打的位置，偏差可不能太大，不然整个软基处理就乱套了。
四、木桩施工。
1. 打桩设备。
选择合适的打桩设备就像给战士选武器。
可以用柴油打桩机或者震动打桩机。
柴油打桩机就像个大力士，一锤一锤地把木桩砸进去；震动打桩机呢，就比较温柔一点，通过震动让木桩慢慢钻进土里。
2. 打桩顺序。
打桩也有顺序的，不能乱来。
一般从一边开始，一排排地打。
就像排队买东西一样，得有个先后顺序。
这样可以避免相邻木桩之间互相影响，保证每个木桩都能打得稳稳当当。
3. 桩尖处理。
桩尖就像木桩的脚一样。
为了让木桩更好地钻进软基里，可以把桩尖削得尖尖的，就像给它穿上了一双高跟鞋，这样就能更容易地插进土里啦。
而且在桩尖上还可以包一层铁皮，让它更耐磨。
五、质量检测。
1. 桩位偏差检测。
打完桩之后，得看看每个木桩是不是都在它该在的位置上。
偏差不能超过规定的范围，要是偏差太大，就像一个士兵站错了岗，那可不行。
软基处理方案
软基处理方案软基处理方案是指针对土地工程中的软基问题，为确保工程的稳定性和安全性，采取的一系列处理措施和方案。
软基处理方案的制定和实施对于土地工程的成功完成至关重要。
本文将介绍软基处理的必要性、常见的软基处理方法以及软基处理方案的制定流程。
一、软基处理的必要性在土地工程中，由于软土地区地基不稳定、承载能力低、容易产生沉降和变形等问题，软基处理变得尤为重要。
软基处理的主要目的是增加土壤的强度和稳定性，提高地基的承载能力，从而保证工程的安全性和寿命。
软基处理的必要性主要体现在以下几个方面：1. 抗震防灾能力：软基处理可以提高土壤的强度和稳定性，增加土地工程的抗震能力，降低地震对工程的影响。
2. 减小沉降和变形：软土地区由于土壤底层较软，容易发生沉降和变形，软基处理可以通过改良土壤的方式，减小沉降和变形的风险，保证工程的平稳运行。
3. 提高承载能力：软基处理可以通过加固和改良土壤的方式，提高地基的承载能力，保证土地工程的稳定性和安全性。
二、常见的软基处理方法软基处理方法有很多种，根据具体的工程情况和土壤特点选择适合的方法非常重要。
下面介绍几种常见的软基处理方法：1. 土体加固法：通过人工的方式，在土壤中添加材料，如灰渣、水泥等，增加土壤的强度和稳定性。
2. 土体改良法：通过改变土壤的物理性质和化学性质，改良土壤的结构和力学性质。
3. 立柱加固法：在软土地基中，通过竖向设置加固柱，增加土壤的承载能力和稳定性。
4. 地下连续墙法：在软土地区，通过设置地下连续墙，提高土壤的稳定性和强度，减小沉降和变形的风险。
5. 土体抑制沉降法：通过在软基区域设置预制桩，抑制土体的沉降和变形，确保土地工程的稳定性。
三、软基处理方案的制定流程制定软基处理方案需要进行详细的勘察和分析，根据实际情况和工程要求，科学地选择合适的软基处理方法。
以下是软基处理方案的制定流程：1. 勘察和检测：对软基区域进行详细的勘察和检测，获取土壤的物理性质、力学性质和水文性质等数据。
