康宁玻璃不易碎的秘密
康宁大猩猩玻璃

NOKIA 1520
NOTE 4
IPHONE 6 PLUS
以盖世4为例
5英寸 X
α(
Y 1920 1080
如图所示,三星GALAXY S4手 机大小为5英寸,分辨率为1080P。 设手机长边为Y,宽边为X,对角 线与长边的夹角为α。则其值之间 存在下列的关系式。
α =60.6°
X=5×Sinα Y=5×Cosα =4.35 =2.45
PPI(长)=1920÷4.35=441 PPI(宽)=1080÷2.45=441
小组成员: 范何黄洪何 丽称惠伟佳 娜意明光
未完待续~
MX4 PRO
第一代
苹果公司发布的第一代IPHONE首次应用康 宁玻璃,从此康宁玻璃进入电子触摸屏领域。
2007
第二代
康宁公司在CES上推出了第二代康宁大猩猩玻 璃,其厚度降低了20%,但延续了行业领先的 抗损性能、坚硬度以及抗划伤性能。
2012
第三代
第三代大猩猩玻璃推出,其拥有原材耐损性技术,即使 发生损伤,不仅划痕的可见度更低,而且玻璃的保留强 度会更高,因此在受压力下难以破碎。
首先就来说说大猩猩玻璃的化学 结构。它的生产材料与其他普通玻 璃基本没有区别。不同在于,在生 产过程中有一步放置在硝酸钾溶液 的工序,以完成离子交换,其过程 从化学原理上来说,就是利用硝酸 钾中的钾离子将玻璃中的钠离子置 换出来,由于钾离子结构更大,同 时,其化学特性更加活泼,这也就 意味着其在置换出钠离子后所生成 的新化合物有更高的稳定性和更高 的强度。因而形成一层致密的加强 压缩层,而钾离子具有更强大的化 学键,赋予大猩猩玻璃柔韧性,在 轻微弯曲的情况下,其化学键不会 断裂,在外力撤销后,化学键重新 复位,这就让大猩猩玻璃强悍无比。
防砸玻璃原理

防砸玻璃原理一、啥是防砸玻璃呢防砸玻璃可不是一般的玻璃哦。
它就像是玻璃家族里的超级英雄,能抵抗各种砸击。
比如说,在一些银行的柜台,就会用到防砸玻璃。
你想想,如果是普通玻璃,坏人拿个大锤子一砸就碎了,那多危险呀。
防砸玻璃就是为了防止这种情况发生的。
二、防砸玻璃的原理种类1. 夹层玻璃原理夹层玻璃就像是一个三明治。
它是由多层玻璃和中间的夹层组成的。
中间的夹层一般是那种有韧性的材料,像PVB(聚乙烯醇缩丁醛)之类的。
当有东西砸向它的时候,外面的玻璃可能会碎,但是中间的夹层会把碎玻璃粘住,不让它们到处飞溅,而且还能继续抵抗砸击的力量。
就好比一群小伙伴手拉手,即使有一个小伙伴受伤了,其他人也会拉着他,不让他倒下。
2. 钢化玻璃原理钢化玻璃是经过特殊处理的玻璃。
它在制造过程中被加热到很高的温度,然后又迅速冷却。
这样做的结果就是玻璃的内部结构发生了变化,变得更加坚固。
当受到砸击的时候,它不会像普通玻璃那样碎成很多尖锐的碎片,而是会碎成一些比较小的、相对圆润的颗粒。
虽然它可能会被砸破,但是它能承受比普通玻璃更大的力量。
三、防砸玻璃在不同场景的应用1. 在安全防护方面在珠宝店,里面的珠宝可都是很贵重的。
防砸玻璃就能很好地保护它们。
小偷想砸开玻璃偷珠宝可没那么容易。
还有博物馆,那些珍贵的文物也需要防砸玻璃来守护。
2. 在建筑领域一些高层大厦的窗户,如果用普通玻璃,万一有东西从外面砸过来,或者发生一些意外撞击,玻璃很容易碎,会对里面的人造成伤害。
防砸玻璃就能提高安全性。
四、影响防砸玻璃性能的因素1. 材料质量如果制作防砸玻璃的玻璃材料本身质量不好,或者中间夹层的材料质量差,那它的防砸性能肯定会大打折扣。
就像盖房子,如果砖头质量不好,房子肯定不结实。
2. 制作工艺制作工艺也是很关键的。
如果在制作夹层玻璃的时候,夹层没有粘好,或者钢化玻璃的加热和冷却过程没有控制好,都会影响防砸玻璃的性能。
五、防砸玻璃的发展趋势1. 新材料的应用随着科技的发展,可能会有更多更好的材料被应用到防砸玻璃的制作中。
水晶玻璃如何防腐的原理

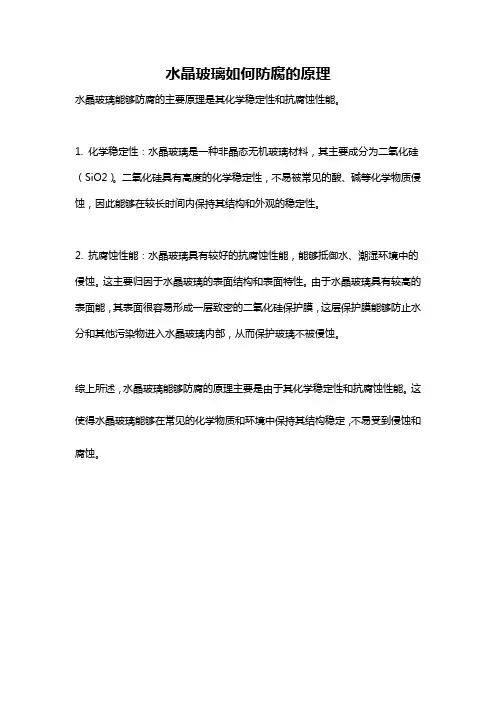

水晶玻璃如何防腐的原理
水晶玻璃能够防腐的主要原理是其化学稳定性和抗腐蚀性能。
1. 化学稳定性:水晶玻璃是一种非晶态无机玻璃材料,其主要成分为二氧化硅(SiO2)。
二氧化硅具有高度的化学稳定性,不易被常见的酸、碱等化学物质侵蚀,因此能够在较长时间内保持其结构和外观的稳定性。
2. 抗腐蚀性能:水晶玻璃具有较好的抗腐蚀性能,能够抵御水、潮湿环境中的侵蚀。
这主要归因于水晶玻璃的表面结构和表面特性。
由于水晶玻璃具有较高的表面能,其表面很容易形成一层致密的二氧化硅保护膜,这层保护膜能够防止水分和其他污染物进入水晶玻璃内部,从而保护玻璃不被侵蚀。
综上所述,水晶玻璃能够防腐的原理主要是由于其化学稳定性和抗腐蚀性能。
这使得水晶玻璃能够在常见的化学物质和环境中保持其结构稳定,不易受到侵蚀和腐蚀。
康宁:创新百年的玻璃传奇

康宁:创新百年的玻璃传奇尹一丁为剑桥大学嘉治商学院企业战略和营销系博士尹一丁/文 被誉为“美国国宝级科技研发巨擘”的康宁公司,由玻璃制品起家,创新的基因深植于企业文化之中。
清晰合理的研发战略加上超前的市场布局让它得以顺势而为,成为全球顶尖的光纤和其他高科技部件的制造商。
而在所有技术型公司中,康宁更是少见的能将彻底改造自身作为常态的公司之一。
商业模式企业战略对于康宁(Corning )这个品牌,绝大多数的中国用户的认识应该都停留在透明玻璃锅上(1998年玻璃餐具部门被康宁集体出售)。
实际上,它的产品已成为现代生活中不可或缺的一部分,包括在内数以亿计的移动设备高强度的玻璃显示屏均出自其手。
更不为人所知的是,康宁的用户不仅是普罗大众,还包括了最尖端的科研机构。
除了向美国宇航局提供所有载人飞船及空间站的玻璃之外,其还为大名鼎鼎的哈勃望远镜及其他太空高端研究设备提供镜片和光学系统。
年月,康宁公司宣布向的飞船提供特殊光学部件,用于其在年登陆流星班努(Bennu )的探索计划。
虽然这家名副其实的高科技公司远不如苹果、三星和索尼那样出名,但事实上,康宁的故事和这些名满天下的企业相比毫不逊色,甚至更为精彩。
“国宝级科技研发巨擘”位于纽约州小镇康宁的康宁公司是生产特殊玻璃和陶瓷材料的全球领袖企业。
它由爱默瑞霍廷(Amory Houghton )在年创立,今年已岁,是企业界货真价实的常青树。
更重要的是,在百多年的历史里,虽然也遭受过诸如年互联网泡沫所带来的重创,但康宁一直在电子产品、汽车排放控制、电讯和生命科学等诸多领域独领风骚,创造出众多深刻改变人类生活的产品:如让爱迪生的发明成为现实的玻璃灯泡外罩(1879年),使电视进入千家万户的显像管(1947年),使光纤通信得以广泛应用的世界第一根光缆(1970年)等。
这一切都使得《财富》杂志对其作出“美国国宝级科技研发巨擘”的评价。
不仅如此,康宁还超越微软(48位)荣登最具创新能力企业榜第位。
揭秘康宁五代大猩猩玻璃

揭秘康宁五代大猩猩玻璃祝您 2017 丁酉鸡年快乐【材料+】说随着三星Galaxy Note 7的上市,第五代大猩猩玻璃正式从幕后走向了台前。
这种号称可以媲美蓝宝石的玻璃技术,可以进一步减少手机破碎的几率。
但是在实际的使用中,Note 7今年被称为“碎屏之王”。
很多人把这归因于Note 7的曲面屏上,但是不少人还是对第五代大猩猩玻璃的性能提出质疑。
但是我们不得不承认,康宁公司的大猩猩玻璃确实改变了人们对手机屏幕的认识。
今天小编就给大家介绍一下这五代大猩猩玻璃。
康宁公司进入智能手机行业是一个意外,是乔布斯对iPhone追求完美的附带产品。
这个已经被媒体报道无数次的典故,显然也是康宁公司最值得骄傲的历史。
在此次大猩猩玻璃五代的发布会上,他们又一次“假装无意”地提到了康宁是如何满足了苹果对手机屏幕的苛刻要求。
由于对塑料屏幕容易磨花的特性极度不满,乔布斯在第一代iPhone发布前一个月大发雷霆。
他找到了康宁公司,要求后者在短短几周之内提供耐磨坚硬的玻璃材质。
康宁的工程师顶住了压力,打造出了一种既轻薄又坚硬的屏幕玻璃,这就是大猩猩玻璃的由来。
至此,智能手机进入了大猩猩玻璃时代。
在过去的九年时间,大猩猩玻璃已经被广泛运用到全球40多个品牌、1800多款产品的45亿部设备中。
事实上,康宁公司几乎垄断了这个行业。
这家已有165年历史的百年老店曾经为爱迪生造过灯泡,也曾发布全球第一根低损耗光纤,而大猩猩玻璃则是他们迎来的又一个春天。
虽然相对低调,但康宁实际上却在财富500强企业中国排名297位,去年的年营收接近100亿美元,市值接近250亿美元。
而大猩猩玻璃所在的特殊材料部门是近年来增长最快的业务。
大猩猩玻璃的基本制作工艺大猩猩玻璃在生产的过程中引入了一项名为“熔融下拉”的工艺:玻璃原材料液化后通过一个底部有固定宽度缝隙的容器,让液体自由落体下落从而自动形成平整的玻璃。
这种工艺的特色在于能够产生格外清洁、光滑和平整的玻璃表面和底层,具有固有的尺寸恒定性。
康宁玻璃性能比较表

(折射系数590nm) 核心玻璃:1.50 压缩层:1.51 光弹常数:31.9nm/cm/Mpa 穿透率:92%
康宁4代 暂无
划伤测试
强度测试
实际强化生产标准
莫氏硬度:>7H
CS:可达800MPa DOL:可达100um
CS>600 DOL>40 4PB>600
莫氏硬度:>7H
CS:1000MPa(DOL:40um) 950MPa(DOL:50um)
DOL:可达50um
CS>650 DOL>40 4PB>600
莫氏硬度:>7H
CS:950MPa(DOL:50um) DOL:可达50um
CS>700 DOL>40 4PB>700
基本参数
康宁1代ቤተ መጻሕፍቲ ባይዱ2318
密度:2.44g/cm³ 杨氏模量:71.7GPa 泊松比:0.21 剪切模量:29.7GPa 维氏硬度(载荷200个) 未强化:625kgf/mm² 强化后:674kgf/mm² 断裂韧度:0.7MPa m0.5 膨胀系数:80x10-3/℃
康宁2代 2319
密度:2.42g/cm³ 杨氏模量:71.5GPa 泊松比:0.21 剪切模量:29.6GPa 维氏硬度(载荷200个) 未强化:534kgf/mm² 强化后:649kgf/mm² 断裂韧度:0.7MPa m0.5 膨胀系数:80x10-3/℃
康宁3代 2320
密度:2.39g/cm³ 杨氏模量:69.3GPa 泊松比:0.22 剪切模量:28.5GPa 维氏硬度(载荷200个) 未强化:534kgf/mm² 强化后:649kgf/mm² 断裂韧度:0.66MPa m0.5 膨胀系数:75.8x10-7/℃
康宁研制0.1mm超薄柔性玻璃

Architectural&Functional Glass No32019粘在一起.但是效果并不理想。
"能够将玻璃和金属焊接在一起将是制造和设计灵活性的一大进步,”EPSRC激光生产工艺创新制造中心主任Duncan Hand说道,该中心开发了这项新技术。
“目前,涉及玻璃和金属的设备和产品通常由粘合剂粘在一起,粘合剂应用起来很麻烦,零件会逐渐松动或移动。
释气也是一个问题,粘合剂中的有机化学物质逐渐释放出来可能导致产品寿命缩短。
”这项新技术适用于光学材料.如石英、硼硅酸盐玻璃和蓝宝石,现在可焊接到铝、不锈钢和钛等金属上。
这个过程的关键是一个红外激光器,可以在几皮秒的范围内发射脉冲。
“要焊接的部件紧密接触,激光通过光学材料聚焦,在两种材料之间的界面处提供非常小且高强度的光点,我们在几微米的面积上实现了兆瓦的峰值功率,"Duncan Hand解释道。
"这会在材料内部形成一个像微小闪电球一样的微等离子体,周围环绕着高度密闭的熔化区域。
我们在-50°C至90。
C (-58°F至194。
的温度下测试了焊缝。
焊缝保持完好,因此我们知道它们足够坚固,可以应对极端条件。
“该团队正在与专家合作开发激光加工原型系统,因此该方法可以商业化用于制造业。
AGC开启柔性玻璃研发进程2019年可以说是手机技术实现跨越性发展的一年。
在2月,三星和华为两家公司相继发布了折叠屏手机。
折叠屏手机在大大刷新了大众对手机的认识的同时,也带来了新的挑战.也就是柔性手机屏幕容易损坏的问题。
目前无论是华为,还是三星的折叠屏手机都使用了硬度较低的塑料显示屏代替了传统的玻璃屏幕。
这在保证了可折叠性的同时也使得手机屏幕更容易被划伤。
此外,塑料屏幕在经过反复弯折后会出现折痕,这也会影响使用效果。
好消息是,这一问题或许将会得到解决’美国康宁公司早已开始了面向折叠屏手机的柔性玻璃面板的研发,而据日本媒体报道.AGC公司也开启了柔性玻璃研发的进程。
无惧2米高空跌落康宁大猩猩玻璃的前世今生

无惧2米高空跌落康宁大猩猩玻璃的前世今生作者:***来源:《微型计算机》2020年第16期“大猩猩”的诞生作为一家历史悠久的企业,康宁的历史可以追溯到1851 年,在光纤、消费电子玻璃面板占据了数一数二的市场份额。
玻璃一直是康宁公司最主要的业务之一,从制作电灯泡到生产钢化玻璃,从日常玻璃制品到直升机风挡玻璃,康宁逐渐成为玻璃领域的领导者。
而进入消费电子领域,是从2007 年与苹果的合作开始。
当时,苹果正打算推出首款iPhone,需要一块足够耐用的屏幕,追求完美的乔布斯找到康宁公司,希望康宁在6 周内开发出一款轻薄耐磨坚硬的玻璃面板。
为此,康宁公司改进了“熔融下拉”工艺,在提高玻璃黏性的同时,使得玻璃具备了足够的抗压能力,这就是第一代康宁大猩猩玻璃。
熔融下拉工艺需要先将纯砂与其他无机材料加热到1000℃以上进行熔融,然后将熔融的玻璃搅拌均匀后流入一个称为“熔融封闭隔热管”的V 形底大型收集槽。
熔融状态的玻璃从隔热管的两边均匀外溢,两侧玻璃流在隔热管的V 型底部融合。
融合的玻璃流进入拉制设备,下拉出微米级厚度的玻璃板。
接下来,玻璃还会经历一番离子交换的过程:玻璃成型要浸泡在硝酸钾溶液中使其发生离子交换反应,用钾离子置换原有的钠离子,最终获得强度更出色的玻璃面板,这期间还有很多更复杂的工艺和秘密配方。
由于熔融下拉的生产过程高度自动化,手或者其他工具不会接触玻璃表面,后续无须进行表面研磨或抛光,生产出的超薄玻璃透光率高,且表面质量优秀,大大减少了生产时间和成本。
在大猩猩玻璃诞生之前,绝大多数手机用的都是塑料屏幕,表面容易磨花,手感与视觉体验也很糟糕。
而康宁生产的第一代大猩猩玻璃同时具有轻薄、耐磨、防刮花的特性,为智能手机提供了出色的触控和视觉体验。
趁着触屏智能手机发展的东风,康宁大猩猩玻璃由此开始成为手机屏幕的标配。
历经更迭,不断变强2012 年消费电子展会(CES)上,康宁推出第二代大猩猩玻璃。
相比之前的第一代产品,第二代大猩猩玻璃的厚度降低了20%,从1.0mm 减少为0.8mm。
