影响烧结矿冷却的因素(二)
立志当早，存高远
影响烧结矿冷却的因素（二）
（四）料层厚度的影响最适宜的冷却料层厚度应根据所采用的冷却设备，通过试验确定。
在风系统能力一定且其他条件相同的情况下，料层愈厚，空气通过料层的阻力愈大，降低了冷却速度；而如果料层太薄，则易产生骤冷或“空气短路”，影响冷却效果和烧结矿质量。
国内抽风冷却的料层厚度一般为300mm 左右；鼓风冷却的料层厚度为1.0～1.55m.图5 示出料层厚度与冷却生产率的关系。
图6 示出料层厚度与冷却时间的关系。
从图6 可以看出，在空气量固定的情况下，冷却时间与料层厚度的0.9 次方成正比。
（五）料层温度的影响烧结矿从烧结机尾部台车上卸下的温度通常为600～800℃.当烧结过程不正常或因燃料太多、粒度太粗、残碳太多时，将在冷却机上继续燃烧，严重影响冷却效果。
因此，控制烧结终点与冷却效果关系密切。
当冷却机固定后，风量、风压是一个定值，故在一定程度上，装入冷却机的烧结矿温度越低，则冷却机的产量越高；反之，亦然。
但是，实验和实践证明了烧结矿从700～800℃冷却至400℃的冷却速度很快。
也就是说，在烧结正常的情况下，冷却时间可以假定为不受初温的影响。
（六）料层均匀性的影响研究和生产实践证明，在冷却过程中磁铁矿的氧化作用放出大量的热，但不会使冷却时间延长很多，仅仅提高了排出废气的温度。
因此，从实际操作的观点出发，在选择冷却风机的风量时，必须考虑这种温度的升高。
[next] 刚烧结完的烧结矿的典型冷却曲线见图7。
很明显，设计和生产中必须尽量使料层高度一致、避免粒度偏析，防止局部急剧氧化，促使气流分布均匀和减少漏风，使烧结矿更均匀地冷却。
烧结环冷机跑偏原因分析与调整对策
烧结环冷机跑偏原因分析与调整对策摘要：在正常工作中，烧结环冷机因为工作环境及其他因素产生的摩擦损耗等情况的影响，难免会在机械运作的过程中出现跑偏的现象。
不同型号的烧结环冷机，出现跑偏状况的复杂程度也有不同。
一般情况下，相较小规格型号的烧结环冷机，型号规格较大的烧结环冷机的跑偏故障现象显得更为繁杂，一旦出现相关故障，很容易导致整条烧结生产线路瘫痪。
本文通过对目前烧结环冷机跑偏现象主要原因的分析，提出了一些有效的调整策略。
关键词：烧结环冷机；故障原因；调整策略引言：作为钢铁生产过程中最主要的冷却设备，烧结环冷机在整个烧结生产过程中有着不可取代的作用。
由于目前的烧结环冷机主要依靠摩擦传动原理，驱动装置以正多边形的框架为主，这就导致了其在正常运作过程中难免会有跑偏的现象发生。
产生的后果轻则出现啃轨现象，不加注意则会导致台车脱轨现象，进而使烧结的生产工作进入停滞状态。
因此，在发现有跑偏现象时，工作人员应立即对产生跑偏原因进行分析，并尽快制定出有效的调整方案。
一、烧结环冷机工作原理如今的钢铁生产环节里，烧结机与环冷机是紧密衔接在一起的。
烧结机排出的烧结矿在经过单齿辊破碎机破碎之后，被送入环冷机的给矿漏斗，均布在环冷机的台车上。
两侧的摩擦轮有效地驱动环冷机运转，鼓风机将大量冷空气通过风箱，送进入到环冷机台车下方，使烧结矿达到快速冷却的效果。
待冷却工作完成后，这些矿石又通过环冷机的卸矿漏斗，送往成品筛分室。
二、跑偏原因(一)环形水平轨道的内外半径出现偏差环冷机台车运行轨道截面失圆，这是由台车运行的内外水平轨道的运行半径偏差较大造成的。
正常情况下，台车在摩擦力的驱动作用下，通过侧挡辊定位，以侧轨为最大限度，通过内、外水平轨完成圆周运动作业。
如果内、外水平轨在圆度问题上与侧轨圆度有较大差异，将直接影响环冷机的正常运转，而如果轨道内外半径的偏差过大时，很容易导致其出现跑偏现象，整个钢铁生产线也很可能因此陷入停工状态。
烧结矿的固结机理
烧结矿的固结机理烧结矿是钢铁工业中不可或缺的原材料之一，其生产过程中涉及到多种工艺和机理。
烧结矿的固结机理是其中最重要的一个方面，本文将介绍烧结矿的固结机理及其影响因素。
一、烧结矿的固结机理烧结矿的固结机理主要包括以下几个方面：1. 结晶生长机理：烧结矿是通过在高温条件下将铁矿石经过还原反应后进行结晶形成。
这一过程中，铁原子会逐渐沉积并发生结晶生长，最终形成颗粒状的烧结矿。
不同粒径的矿粉可能在烧结过程中发生不同的结晶生长机理。
2. 破碎强度机理：烧结矿团粒状的矿物颗粒之间存在着一定的间隙，这些间隙对于团粒的强度影响较大。
在将烧结矿投入到高温环境中进行固结时，团粒矿物颗粒之间的间隙会变得更加紧密，从而提高烧结矿的破碎强度。
3. 烧结结构机理：烧结矿团具有比较特殊的结构，其主要是由铁矿石、金属铁、熔渣、孔隙和其他杂质组成。
在在高温条件下，矿物颗粒相互间的吸附力和表面活性增加，形成相互连接的结构。
二、影响固结机理的因素烧结矿固结机理受到多种因素的影响，主要包括以下几个方面：1. 矿石成分：矿石的成分会显著影响烧结矿的固结机理。
在不同的还原反应条件下，矿石的不同成分在烧结过程中发挥着不同的作用。
2. 烧结温度：烧结温度是烧结矿固结机理中最为重要的因素之一。
不同的矿粉在不同的烧结温度下会发生不同的固结反应，形成不同的团粒结构。
3. 气氛控制：在固结过程中，气氛的控制也是十分重要的。
氧气、水蒸气、二氧化碳等气体的含量都有可能对烧结团粒的形成产生影响。
4. 压力控制：固结过程中的压力控制也十分关键。
烧结矿的压力会影响其团粒结构的形成和稳定性。
5. 冷却方式：在固结后的冷却过程中，冷却速率和方式都有可能对烧结团粒的微观结构和力学性能产生影响。
三、结论烧结矿固结机理是复杂的，受到多种因素的影响。
在烧结矿的生产过程中，需要综合考虑多方面因素的影响，并采取相应的措施来进行优化和调控。
通过研究烧结矿的固结机理，可以更好地掌握其生产过程和性能特征，对于提高钢铁生产的效率和质量都具有重要意义。
烧结生产车间各岗位人员技术等级考试题
烧结机看火工种理论知识试卷（初级工）班次姓名分数一、填空题：（20分，每题2分）1、铺底料的粒度范围是（）。
2、布料的过程中混合料沿台车宽度，长度方向要求（）铺满铺平。
3、正常操作要求进入风机的废气必须在（）O C范围。
4、烧结矿落下，强度是表示烧结矿（）能力的指标。
5、当烧结混合料的粒度、温度、及料层厚度一定时，真空度的大小与烧结（）成正比关系。
6、每吨烧结矿的冷却风量要求是（）。
7、一次混合机的主要作用是混匀，二次混合机的作用主要是（）。
8、烧结生产对燃料粒度要求<3mm的部分应在（）左右。
9、烧结方法一般按送风方式不同分为抽风烧结和（）10、烧结过程中三碳是指返矿碳、烧结矿残碳和（）。
二、判断题：（10分，每题1分）1、高炉煤气的主要成份有CO、CO2、O2、CH4、H2（）。
2、烧结生产中二次混合加水的目的是为造球，并使小球在一定程度上长大（）。
3、烧结矿中FeO含量大致可以反映其还原性，FeO越高，还原性越好（）。
4、烧结抽风机主要由主轴、叶轮、轴承、机壳等构成（）。
5、大烟道的作用是汇集各风箱烧结废气，送往除尘器（）。
6、在混合制粒过程中，混合料中造球对有害的水是中力水（）。
7、烧结生产过程中，再氧化发生在燃烧带（）。
8、铁矿石中常见的有害物质是硫、磷、砷以及铅、钾、钠等（）。
9、如烧结矿不容易还原成金属铁，则其还原性差（）。
10、烧结原料中SiO2含量越高越好（）。
三、选择题：（10分，每题1分）1、目前我国大中型烧结机使用的点火器类型主要是（）。
A、气体燃料点火器 b、液体燃料点火器 c、固体燃料点火器2、烧结生产对固体燃料的质量要求是（）。
A、灰份高 b、挥发份高 c、固定碳高，有害杂质少3、烧结矿冷却方法是有条件的，已被淘汰的是（）。
a 自然通风冷却 b、喷水冷却空气-水联合冷却 c、机械通风冷却4、点火时煤气与空气比例适宜时，火焰是（）。
A、兰色 b、暗红色 c、黄白亮色5、为了改善料层的透气性，提高混合料温度，使其达到（）以上，可以显著地减少料层中水汽冷凝而形成的过湿现象。

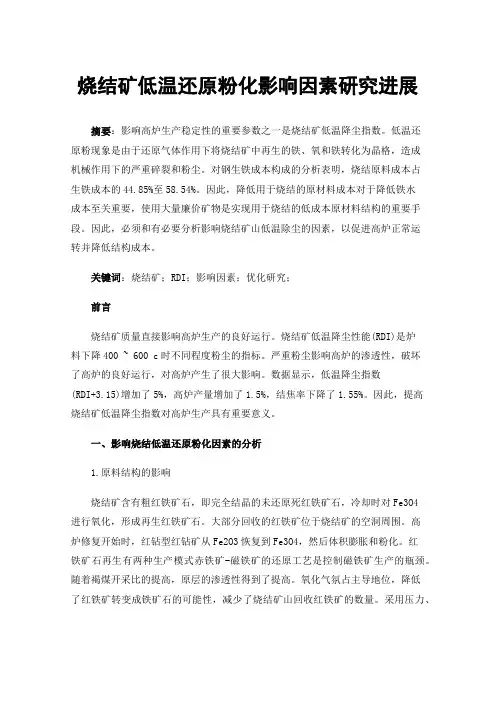

烧结矿低温还原粉化影响因素研究进展
烧结矿低温还原粉化影响因素研究进展摘要：影响高炉生产稳定性的重要参数之一是烧结矿低温降尘指数。
低温还原粉现象是由于还原气体作用下将烧结矿中再生的铁、氧和铁转化为晶格，造成机械作用下的严重碎裂和粉尘。
对钢生铁成本构成的分析表明，烧结原料成本占生铁成本的44.85%至58.54%。
因此，降低用于烧结的原材料成本对于降低铁水成本至关重要，使用大量廉价矿物是实现用于烧结的低成本原材料结构的重要手段。
因此，必须和有必要分析影响烧结矿山低温除尘的因素，以促进高炉正常运转并降低结构成本。
关键词：烧结矿；RDI；影响因素；优化研究；前言烧结矿质量直接影响高炉生产的良好运行。
烧结矿低温降尘性能(RDI)是炉料下降400 ~ 600 c时不同程度粉尘的指标。
严重粉尘影响高炉的渗透性，破坏了高炉的良好运行，对高炉产生了很大影响。
数据显示，低温降尘指数(RDI+3.15)增加了5%，高炉产量增加了1.5%，结焦率下降了1.55%。
因此，提高烧结矿低温降尘指数对高炉生产具有重要意义。
一、影响烧结低温还原粉化因素的分析1.原料结构的影响烧结矿含有粗红铁矿石，即完全结晶的未还原死红铁矿石，冷却时对Fe3O4进行氧化，形成再生红铁矿石。
大部分回收的红铁矿位于烧结矿的空洞周围。
高炉修复开始时，红钻型红钻矿从Fe2O3恢复到Fe3O4，然后体积膨胀和粉化。
红铁矿石再生有两种生产模式赤铁矿-磁铁矿的还原工艺是控制磁铁矿生产的瓶颈。
随着褐煤开采比的提高，原层的渗透性得到了提高。
氧化气氛占主导地位，降低了红铁矿转变成铁矿石的可能性，减少了烧结矿山回收红铁矿的数量。
采用压力、适当用水控制和加强燃料分散管理等控制技术，减少了褐煤对烧结矿质量的不利影响。
2.FeO料层厚度的影响两个单位的RDI值随着烧结矿铁含量的增加而增加，烧结矿的Fe2O3含量随铁质含量的增加而减少，从而降低了红铁矿的延伸率。
但是，控制铁的高度降低了烧结矿的可逆性，燃料消耗的增加增加了生产铁水的成本。
210978870_烧结负压对烧结矿质量的影响
管理及其他M anagement and other烧结负压对烧结矿质量的影响王 彬1，汪世峰1，丁广伟1，杨爱民2，3，4，5，6，李 杰2，3，4，5，6摘要：中国钢铁行业存在烧结矿质量低下的问题，因此提高烧结矿质量对于钢铁行业发展起到重要作用。
烧结生产的工艺流程复杂，需要优化和调整的细节较多，如烧结负压、燃料配比、料层高度等因素均对烧结矿的质量产生较大影响。
为了进一步提高烧结矿的质量和成品率，本文展开了一系列相关研究。
研究结果表明，随着烧结负压的增加，烧结时间变快、废气温度降低、烧结矿成品率、<10mm粒级指标变差、烧结矿转鼓强度变差。
因此在实际生产中要合理控制烧结负压，从而得到理想指标的烧结矿，这对于改善烧结矿产质量和优化烧结工艺具有重要的指导作用。
关键词：烧结矿；烧结负压；烧结矿性能；烧结优化随着经济社会的发展，我国对于钢铁的需求迅速增加，钢铁的质量问题变得尤为重要，烧结矿作为钢铁主要原材料，如何提高烧结矿的质量成为了核心问题。
在烧结生产的过程中，主要的工艺参数为：料层高度、混合料水分、燃料配比、烧结负压，这些参数对烧结矿的质量产生直接影响。
印度金尔尔钢铁公司曾在烧结料层上开展了烧结负压在900mm～1700mm水柱范围内的烧结杯试验。
试验结果表明：在1300mm水柱负压下，烧结机的利用系数达到最大。
我国首钢、武钢和梅山等厂也曾对抽风机转子进行了改造，通过提高抽风负压，实验也取得了不同程度的效果。
Xinying Ren等利用转鼓指数的变化对烧结矿质量的影响进行了研究，利用机器学习相关算法预测了烧结转鼓强度，通过大量数据试验建立了有关转鼓指数的预测模型。
张兰泉在《烧结过程大风量高负压问题的探讨》中探讨了负压对烧结矿的厚度以及生产率的影响，指出风机负压提高，适宜的料层厚度会随之提高；料层的厚度增加生产率得到提高，但达到一定程度后生产率则会有所降低。
周江虹在《烧结过程风量合理分布实验研究》中通过烧结杯模拟，改变烧结负压，在最优的方案下提高了烧结成品率、利用系数以及垂直烧结速度。
韶钢烧结矿rdi的影响因素及改进措施
韶钢烧结矿rdi的影响因素及改进措施
1、影响因素：
（1）矿料质量：烧结矿料的组成、品位、粒度等因素均会影响烧结矿的品质；
（2）焙烧温度：烧结矿的焙烧温度过高或过低，均会影响烧结矿的品质；
（3）焙烧时间：焙烧时间过长或过短，也会影响烧结矿的品质；
（4）烧结工艺：烧结工艺的设计和操作，也会影响烧结矿的品质；
（5）烧结条件：烧结条件，如烧结温度、烧结时间、烧结压力等，也会影响烧结矿的品质。
2、改进措施：
（1）优化矿料质量：使用优质矿料，组成、品位、粒度等各项指标均符合要求，以保证烧结矿品质；
（2）优化焙烧工艺：合理设计焙烧工艺，确保焙烧温度、焙烧时间、烧结时间等参数符合要求；
（3）优化烧结工艺：合理设计烧结工艺，确保烧结温度、烧结时间、烧结压力等参数符合要求；
（4）增加控制环节：增加烧结过程中的检测环节，及时发现问题，及时采取措施进行调整；
（5）定期检测：定期对烧结矿进行检测，及时发现问题，及时采取措施进行调整。
烧结环冷工技能题库
烧结环冷工技能题库
烧结环冷工是钢铁企业中的一种重要岗位，主要负责烧结矿的冷却工作。
以下是烧结环冷工技能题库，以供参考：
一、选择题
1. 烧结矿为什么要进行冷却？
A. 提高烧结矿的强度
B. 便于运输和储存
C. 回收余热，节约能源
D. 提高烧结矿的还原性
2. 烧结环冷机的冷却效率与什么因素有关？
A. 冷却风量
B. 冷却水温
C. 冷却风压
D. 环冷机转速
3. 烧结环冷机的工作原理是什么？
A. 利用水来冷却烧结矿
B. 利用气体来冷却烧结矿
C. 利用油来冷却烧结矿
D. 利用太阳能来冷却烧结矿
4. 如何提高烧结环冷机的冷却效率？
A. 增加冷却风量
B. 降低冷却水温
C. 降低冷却风压
D. 提高环冷机转速
5. 烧结环冷工的主要职责是什么？
A. 负责烧结矿的配料和混合
B. 负责烧结矿的运输和储存
C. 负责烧结矿的破碎和筛分
D. 负责烧结矿的冷却和输送
二、简答题
1. 简述烧结环冷工的工作流程。
2. 简述烧结环冷机的主要组成部分。
3. 简述烧结环冷机的工作原理。
4. 如何维护和保养烧结环冷机？
5. 简述烧结环冷工的安全操作规程。
看火工答案
烧结车间看火工种考试题答案A卷一、填空：1、烧结过程中水份的迁移包括水份的蒸发和（冷凝）。
2、在烧结过程中总体是氧化气氛，局部是（还原气氛）。
3、当烧结混合料的粒度、温度、及料层厚度一定时，真空度的大小与烧结（生产率）成正比关系。
4、配料精确程度，会直接影响到烧结矿的产量和（质量）。
5、生石灰消化反应式为（CaO+H2O=Ca(OH)2）。
6、烧结过程的五带有（烧结矿带）、燃料燃烧带、（预热带）、干燥带和（过湿带）。
7、烧结机（两端风箱）的漏风率最高，主要是由于风箱隔板与台车之间的（间隙太大）或者（密封装置）效果不好造成。
8、影响烧结矿还原性的因素主要是烧结矿的（结构）（矿物组成）和（FeO）的含量。
9、烧嘴火焰的（长度）决定于燃烧速度，燃烧速度越快，火焰就（越短）。
10、烧结过程中三碳是指（返矿碳）（烧结矿残碳）（混合料碳）。
11、利用系数是指（烧结机每平方米）烧结面积上，（每小时内）生产的成品烧结矿量。
二、选择题1、目前我国大中型烧结机使用的点火器类型主要是（ a ）。
A、气体燃料点火器 b、液体燃料点火器 c、固体燃料点火器2、烧结生产对固体燃料的质量要求是（ c ）。
A、灰份高 b、挥发份高 c、固定碳高，有害杂质少3、烧结矿冷却方法是有条件的，已被淘汰的是（ b ）。
a 自然通风冷却 b、喷水冷却空气-水联合冷却 c、机械通风冷却4、点火时煤气与空气比例适宜时，火焰是（ c ）。
A、兰色 b、暗红色 c、黄白亮色5、为了改善料层的透气性，提高混合料温度，使其达到（ a ）以上，可以显著地减少料层中水汽冷凝而形成的过湿现象。
a 露点 b、 20O C c、温度6、混合料水分突然过大或过小都会造成透气性变坏，负压升高（A）变慢。
A、垂直烧结速度；B、机速；C、烧结过程7、热返矿的温度高些，有利于混合料预热，但不利于混合料（B）。
A、混匀；B、成球8、在冷却过程中，烧结矿表层还将发生再氧化的现象，使得Fe3O4氧化成（B）引起体积膨胀，也能造成烧结矿强度变坏。
5烧结矿(定)
燃烧带特征
燃烧带是一“嵌晶”结构，碳粒燃烧是在不含碳的惰性物料包围下进行的 远离燃料颗粒区域：温度低得多、氧化气氛
靠近燃料颗粒附近：高温、还原性气氛、氧气不足 （特别是在烧结块形成时，燃料被熔融物包裹时氧就更不足）
固体燃料的粒度
烧结粉矿（0~8mm）时，1~2mm的焦粉是最适宜的，这样的粒度有能力在周围建 立18~20mm烧结矿块 烧结精矿（0~lmm，其中0~0.074mm占30％）时，0.5~3mm的焦粉最好
利用系数=台时产量/有效抽风面积 t/（m2· h）
（2）成品率
成品率=成品烧结矿量 /（成品烧结矿量+返矿量）
（3）烧成率
烧成率=成品烧结矿量 / 混合料总消耗量
（4）返矿率
返矿率=返矿量 / 混合料总消耗量
（5）日历作业率
日历作业率=烧结机运转时间 / 日历时间
（6）劳动生产率
每人每年生产烧结矿的吨数
烧结过程影响燃烧速度的因素
一切能够增加扩散速度的因素均影响燃烧速度：
减小燃料粒度
增加气流速度（改善料层透气性、增大风机风量等） 增加气流中氧含量
燃烧带的结构示意图
燃烧带燃料燃烧的特性
1. 碳含量少、粒度细、分散 介于单颗粒与燃料群之间的固定床燃烧 2. 空气过剩系数较高（常为1.4~1.5） 烧结废气中均含一定数量的氧 3. 料层中热交换十分有利 碳粒在10~40mm厚的高温区内迅速燃烧，燃烧处于“扩散燃烧区” 4. 空气供给氧、某些氧化物供给氧 通过废气中O2、CO、CO2中的总氧来佐证：某些氧化物供给氧 无MeCO3分解、无氧化物还原、无漏风时：废气中CO2 + 0.5CO + O2 接近21% 实际上烧结赤铁矿时：废气中CO2 + 0.5CO + O2 为22~23% 实际上烧结软锰矿时：废气中CO2 + 0.5CO + O2 达到23.5% 实际上烧结磁铁矿时：废气中CO2 + 0.5CO + O2 降到18.5~20%
烧结实业部质量指标影响因素
烧结内部控制要求：
成分 TFe FeO MgO R2 Pb Zn Na2O+k2O 转鼓 粒度 要求 ≥55% 9%-11.5% 2.2%-2.5%
1.8%±0.1%
备注
原料稳定后考虑1.8%±0.08%
≤0.02% ≤0.02% ≤0.1 ≥77.33% 5-10≤23%
烧 结 品 质
凝 聚 成 才
好，但是流动性差，不易排出炉外，从而影响高炉顺行。相反，如果酸性氧化
物含量高，炉渣的流动性好，凝固后的固态炉渣呈现玻璃状，一般称为玻璃渣 或者长渣，这样的炉渣脱硫效果很差，但是流动性好。所以高炉操作者要调整 炉渣的成分，也就是炉渣的碱度，既保持优良的流动性，也能有很好的脱硫效 果，使生铁达到一类要求。
的之接还原；
烧 结 品 质
凝 聚 成 才
烧结分厂
烧结矿对高炉冶炼的影响及质量的要求 一般烧结矿碱度在1.85±0.1条件下，软化的开始温度在1200-1220， 软化终了温度在1320-1330，软化温度区间在110-120，凡软化温度区 间（T2-T1）变小，对降低高炉软熔带的区间是有利的。反之，如果软 化开始温度降低，软化温度区间自然变大，不利于软熔带透气性改善， 一般影响烧结矿荷重软化性能的主要因素有： 一是烧结矿的还原性能：烧结矿还原性能的改善有利于烧结矿在升温过 程中形成液相，温度升高，导致烧结矿的软化开始温度升高。 二是烧结矿中脉石的熔点：在烧结矿碱度基本不变的条件下，烧结矿中 脉石的熔点不变，碱度低熔点低，碱度高熔点高；
因为磷化物是催性物质，冷凝时聚集于钢的晶界周围，减弱晶粒间的结 合力，使钢材在冷却时产生很大的脆性，从而造成钢的冷脆现象。由于
磷早烧结和选矿过程中不易脱除，在高炉冶炼过程中几乎全部还原进入
